SF-FX82GA - Sistema audio PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di altoparlanti wireless per home theater
Marca	Panasonic
Modello	SF-FX82GA
Dimensioni (L × A × P)	123 mm × 176 mm × 146 mm
Peso	Circa 0,83 kg
Alimentazione	CA 220 V a 240 V, 50 Hz
Consumo elettrico	36 W
Consumo in standby	0,5 W
Potenza di uscita RMS totale	400 W (1 kHz, 10% DHT)
Potenza per canale surround	200 W per canale (3 Ω)
Banda di frequenza wireless	2,4 GHz
Portata wireless	Circa 10 m
Funzioni principali	Trasmissione wireless, accoppiamento con sistema home theater, audio surround
Accessori inclusi	2 cavi di alimentazione
Manutenzione e pulizia	Panno morbido e asciutto; non utilizzare alcol, diluente o benzene
Temperatura di esercizio	0 °C a 40 °C
Umidità di esercizio	35% a 80% UR (senza condensa)
Sicurezza	Non esporre all'acqua; utilizzare solo gli accessori consigliati; scollegare prima della manutenzione
Informazioni generali	Conforme alla direttiva 1999/5/CE; riciclaggio obbligatorio nell'UE

Domande frequenti - SF-FX82GA PANASONIC

Come accoppiare il sistema wireless al mio home theater?

Accendete il vostro sistema home theater, accedete al menu di configurazione, selezionate "Audio" > "Altoparlanti" > "Accoppiamento sistema wireless" e seguite le istruzioni a schermo. L'indicatore verde conferma la connessione.

Cosa fare se l'indicatore di collegamento wireless non si accende?

Verificate che il cavo di alimentazione sia correttamente collegato al sistema wireless e alla presa elettrica.

Nessun suono esce dall'altoparlante surround, cosa fare?

Verificate la configurazione dell'audio surround sul vostro sistema home theater. Assicuratevi che la modalità surround sia attivata.

L'accoppiamento non funziona, come risolvere?

Scollegate e ricollegate il cavo di alimentazione del sistema wireless e del sistema home theater, quindi ripetete l'accoppiamento.

Dove posizionare il sistema wireless per una migliore ricezione?

Posizionate il sistema wireless a circa 10 m dal sistema home theater, con uno spazio di almeno 5 cm per lato per la ventilazione. Tenetelo lontano da altri dispositivi che utilizzano la banda 2,4 GHz.

Posso utilizzare il sistema wireless in un armadietto metallico?

No, non utilizzate il sistema wireless in un armadietto metallico perché potrebbe interferire con la trasmissione wireless.

Come pulire l'apparecchio?

Utilizzate un panno morbido e asciutto. Non utilizzate mai alcol, diluente per vernici o benzene.

Quali sono gli accessori inclusi con il SF-FX82GA?

Sono inclusi due cavi di alimentazione. Utilizzate quello adatto alla vostra regione.

Qual è il consumo elettrico in standby?

Il consumo in modalità spento è di 0,5 W.

Cosa fare in caso di guasto o problema tecnico?

Prima di richiedere una riparazione, verificate i collegamenti e l'accoppiamento. Se il problema persiste, contattate il vostro rivenditore autorizzato Panasonic.

MANUALE UTENTE SF-FX82GA PANASONIC

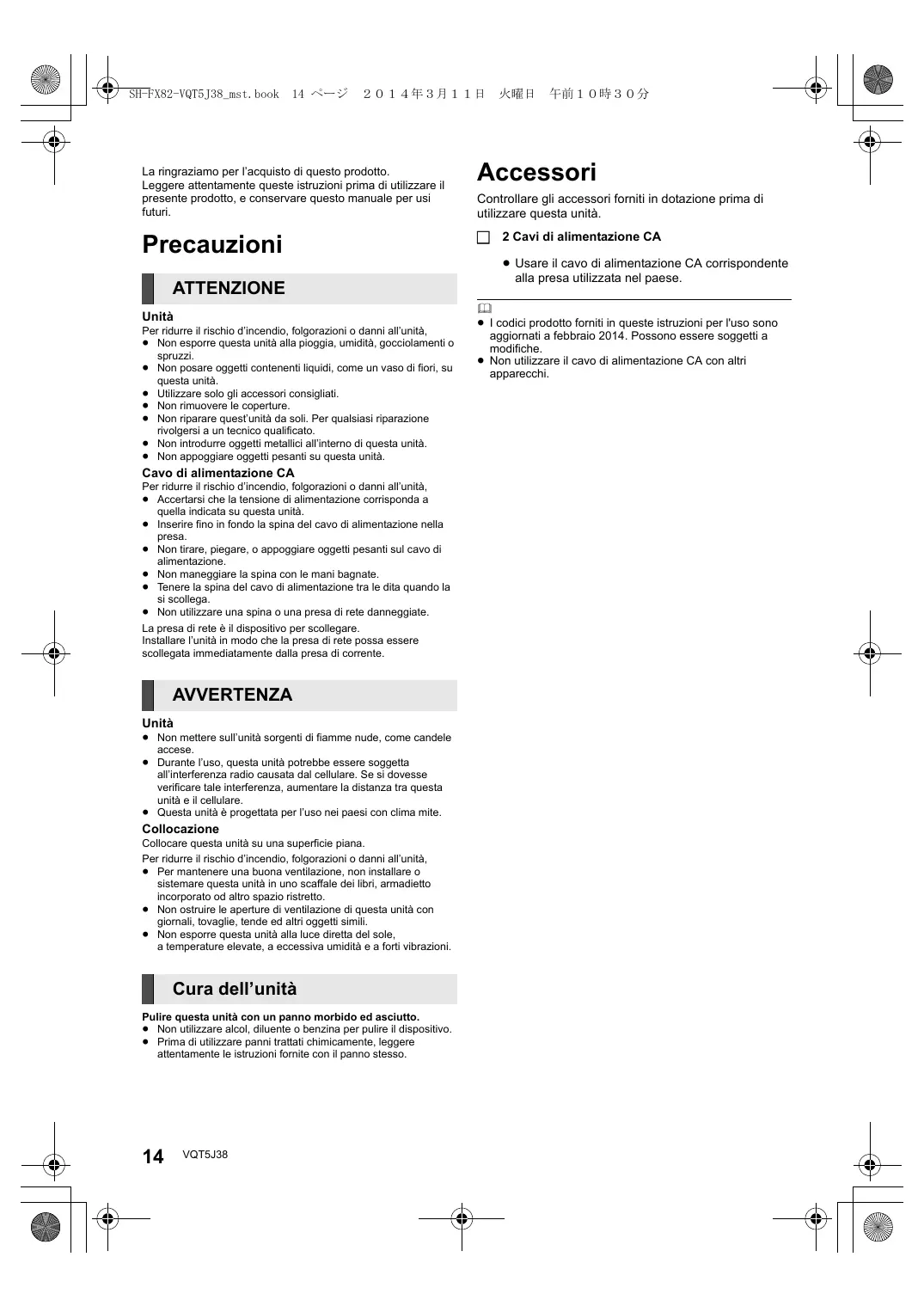

Istruzioni per l'uso

Sistema wireless

La ringraziamo per l'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima di utilizzare il presente prodotto, e conservare quello manuale per usi futuri.

Precauzioni

ATTENZIONE

Unità

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Non esporre questa unita alla pioggia, umidita, gocciolamenti o spruzzi.
• Non posare oggetti contenti liquidi, come un vaso di fiori, suQL.
  questa unita.
  Utilizzare solo gli accessori consigliati.
  Non rimuovere le coperture.
• Non riparare quest'unita da soli. Per qualsiasip riparazione rivolgersi a un technicianico significato.
  Non introdurre oggetti metallici all'interno di questa unità.
  Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Accertarsi che la tensione di alimentazione corrisponda allaQLI indicata su sua stua.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le ditta quando la si scollega.
  Nonutilizzareana spina ouna presa di rete danneggiate.

La presa di rete è il dispositivo per scollegare.

Installare l'unita in modo che la presa di rete possa essere scollegata immediamente dans la presa di corrente.

AVVERTENZA

Unità

Non mettere sull'unita sorgenti di fiamme nude, come candelie accese.
- Durante l'uso, esta unità potrebbe essere soggettall'interferenza radio causata dal cellulare. Se si dovesseverificare tale interferenza, aumento la distance tra这点aunita e ilcellulare.
- Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

Collocarequestaunita suuna superficie piana.

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una Buona ventilazione, non installare o sistemare esta unità in uno scafale dei libri, armadietto incorperto od altrato spazio ristretto.
  Non ostruire le aperture de ventilatione di esta unita con giornali, tovaglie, tende ed或者其他 oggetti simili.
• Non esporre esta unita alla luce diretta del sole, a temperature elevate, a recessiva umidità e a forti vibrazioni.

Cura dell'unità

Pulire esta unità con un panno morbido ed asciutto.

Nonutilizzarealcol,diluenteobenzina per pulire ildispositivo.
- Prima di utilizzare panni trattati chinnamente, leggere attentamente le struzioni formile con ilippo stesso.

Accessori

Controllare gli accessori forniti in dotazione prima di utilizzato但这a unità.

2 Cavi di alimentazione CA

• Usare il cavo di alimentazione CA correspondente alla presa utilizzata nel paese.

图

• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a febbraio 2014. Posso sono essere soggetti a modifiche.
• Non utilizzato il cavo di alimentazione CA con altri apparecchi.

Guida di riferimento e controllo

Parte superiore

Retro

1 Indicatore collegamento wireless

Verde acceso: Il collegamento wireless è attivo.

lampeggia

(lentamente): Modalità ricerca

lampeggia

(velocity): Modalità accoppiamento

Rosso acceso: Modalità sleep

2 Abilita accoppiamento
3 Terminali diffusori
4 Terminale CA di ingresso

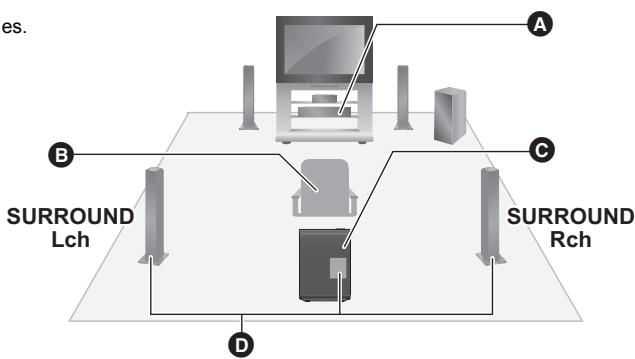

Schema per l'installazione wireless

es.

A Unità home theater
Posizione spettatore
C Sistema wireless
Cavi diffusore surround (non fornito)

• Per evitate interferenze, separare ilsystema wireless dagli alti dispositivi elettronici che usano la stessa radiofrequenza (banda 2.4 GHz).
• Posizione are ilsystema wireless entro circa 10 m dall'unità home theater.
• Per consentire una corretta ventilazione e per garantire un adeguato flusso d'aria intorno alsystema wireless, posizcionarlo in modo che ci siano almeno 5 cm di spazio su tutti i lati.
• Non utilizzato ilsystema wireless in un armadietto o su uno scaffale in metallo.
• Non tentare di collegare dei diffusori surround aggiantivi all'unità home theater.

Collegamenti

Prima di effettuare il collegamento spagnere tutti gli appearecchi.

Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.

Accoppiamento con l'unità home theater

Vedereanche il manuale di istruzioni dell'unità home theater.

Usando il telecomando dell'unità home theatre, effettuare le seguenti operazioni:

1 Accendere l'unità home theatre.

• Se il Menu HOME non è visualizzato, premere [HOME].

2 Premere [OK] per selezionare "Impostazioni".
3 Selezionare "Impostazioni" per visualizzare il menu Setup.
4 Selezionare "Audio", quindi premere [OK].
5 Selezionare "Altoparlante", quindi premere [OK].
6 Selezionare "Accoppiamentoistema wireless", quindi premere [OK].

Seguire le istruzioni sullo schermo per accoppiare ilsystema wireless all'unità home theatre.

• La spia del collegamento wireless si accende in verde quando ilsystema wireless e l'unità home theatre sono collegati in modalità wireless.

• É possible effettuare tale impostazioneanche selezione [Impostazione rapida] nel menu Setup.

Guida alla risoluzione dei problemi

Prima di chiamare l'assistenza,fare quanto segue. Se il problema rimane irrisolto, consultare il rivenditore per istruzioni.

L'indicatore di collegamento wireless non si accende.

Accertarsi che il cavo di alimentazione CA sia collegato alla rete.

Non è possibile effettuare la connessione.

Scollegare e ricollegare il cavo di alimentazione CA delsystema wireless e dell'unità home theatre, e quindi effettuare nuovamente l'accoppiamento.

Non vi è alcuna emissione sonora dal diffusore surround.

Verificare l'impostazione dell'audio surround sull'unità home theater.

Dati tecnici

<SEZIONE AMPLIFICATORE>
POTENZA USCITA RMS TTL	400 W
	1 kHz, 10% distorsione armonica totale
	SURROUND:200 W per canale (3 Ω)
<SEZIONE RF>
Modulo wireless	Gamma di frequenza:Banda da 2,4 GHz
<GENERALE>
Alimentazione	CA 220 V a 240 V, 50 Hz
Consumo d'energia	36 W
Consumo di corrente da spento	0,5 W
Dimensioni(L×A×P)	123 mm×176 mm×146 mm
Peso	Circa 0,83 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità operativa	35% a 80% RH (senza condensa)

Dati tecnici soggetti a modifiche sera preavviso.

C€ 0560

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti base e altre disponizioni applicabili della direttiva 1999/5/EC.

I clienti sono scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nostro server DoC:

http://www.doc.panasonic.de

Contatto del Rappresentante Autorizzato:

Questo prodotto è stato realizzato per il mercato General Consumer. (Categoria 3)

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di ragcolla e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale impacciognanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio de vecchi prodotti vi invitiamo a portarli negli apposti punti di ragcolla secondo la legislazione vigente nel vostro paese.

Con uno smaltimento correto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebble comportare sanzioni in accordo con la legislazione nazionale.
