INSTRUKCJA OBSŁUGI SF-FX82GA PANASONIC

Instrukcja obsługi System bezprzewodowy

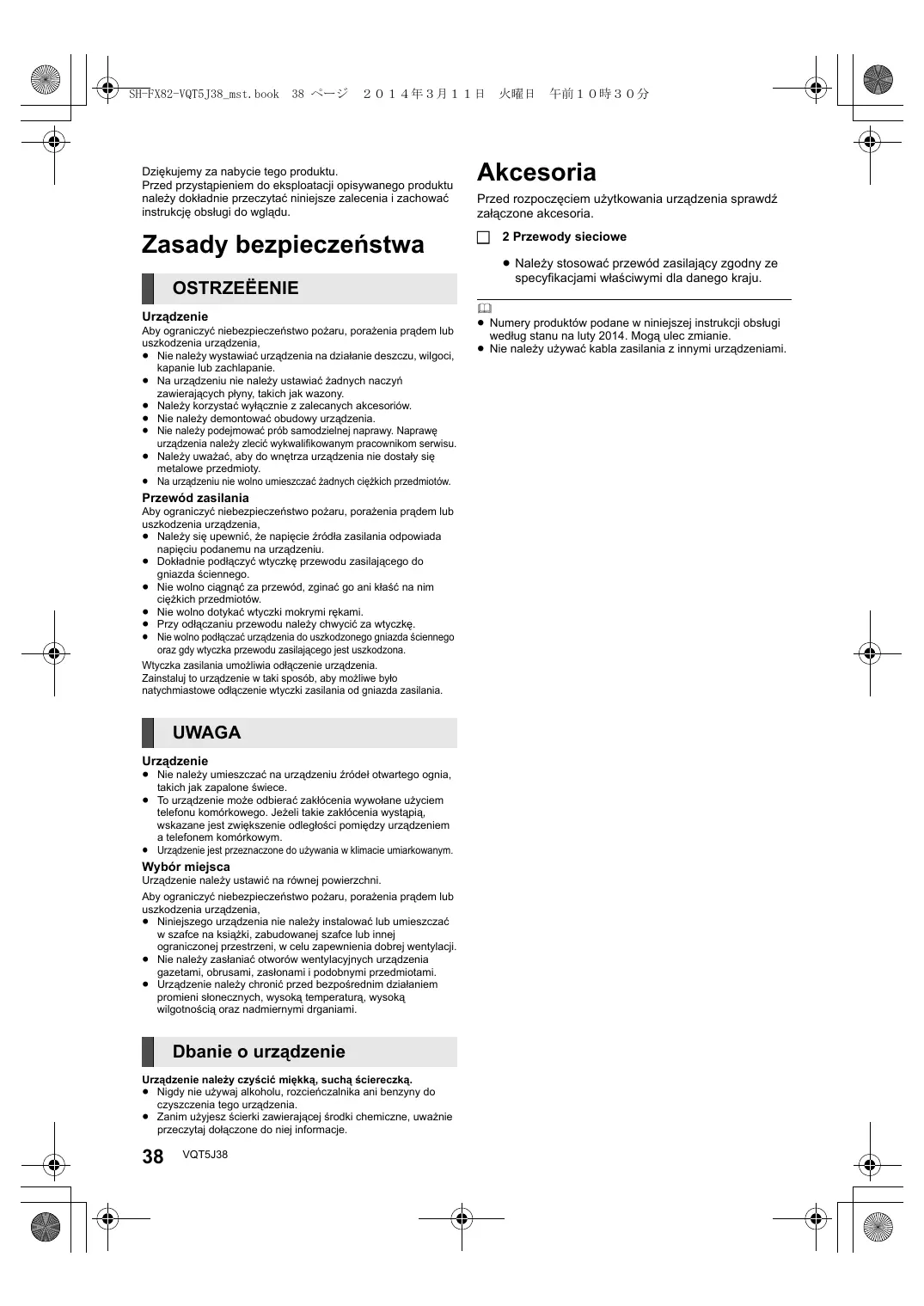

Dziękujemy za nabycie tego produktu. Przed przystąpieniem do eksploatacji opisywanego produktu należy dokładnie przeczytać niniejsze zalecenia i zachować instrukcję obsługi do wglądu.

Zasady bezpieczeństwa OSTRZEËENIE Urządzenie Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, ≥ Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie. ≥ Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony. ≥ Należy korzystać wyłącznie z zalecanych akcesoriów. ≥ Nie należy demontować obudowy urządzenia. ≥ Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu. ≥ Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. ≥ Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Przewód zasilania Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, ≥ Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu. ≥ Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego. ≥ Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. ≥ Nie wolno dotykać wtyczki mokrymi rękami. ≥ Przy odłączaniu przewodu należy chwycić za wtyczkę. ≥ Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona. Wtyczka zasilania umożliwia odłączenie urządzenia. Zainstaluj to urządzenie w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki zasilania od gniazda zasilania.

UWAGA Urządzenie ≥ Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece. ≥ To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. ≥ Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

Wybór miejsca Urządzenie należy ustawić na równej powierzchni. Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, ≥ Niniejszego urządzenia nie należy instalować lub umieszczać w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji. ≥ Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami. ≥ Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi drganiami.

Dbanie o urządzenie Urządzenie należy czyścić miękką, suchą ściereczką. ≥ Nigdy nie używaj alkoholu, rozcieńczalnika ani benzyny do czyszczenia tego urządzenia. ≥ Zanim użyjesz ścierki zawierającej środki chemiczne, uważnie przeczytaj dołączone do niej informacje.

Akcesoria Przed rozpoczęciem użytkowania urządzenia sprawdź załączone akcesoria. ∏

2 Przewody sieciowe ≥ Należy stosować przewód zasilający zgodny ze specyfikacjami właściwymi dla danego kraju.

≥ Numery produktów podane w niniejszej instrukcji obsługi według stanu na luty 2014. Mogą ulec zmianie. ≥ Nie należy używać kabla zasilania z innymi urządzeniami.

SH-FX82-VQT5J38_mst.book

Przewodnik po funkcjach sterowania Góra

Kontrolka łącza bezprzewodowego Zielone świeci: Łącze bezprzewodowe jest aktywne. miga (powoli): Tryb wyszukiwania miga (szybko): Tryb parowania Czerwone świeci: Tryb uśpienia Włącz parowanie Gniazda głośników

Złącze AC IN Schemat ustawienia układu bezprzewodowego 

A B C D Zestaw kina domowego Pozycja siedzącego System bezprzewodowy Kable głośników surround (brak w zestawie)

 ≥ Aby uniknąć zakłóceń, oddalić system bezprzewodowy od innych urządzeń elektronicznych, które korzystają z tej samej częstotliwości radiowej (pasmo 2,4 GHz). ≥ Ustaw system bezprzewodowy na odległości około 10 m od zestawu kina domowego. ≥ Aby zapewnić właściwą wentylację i zachować odpowiedni przepływ powietrza wokół systemu bezprzewodowego, umieść go tak, aby pozostawić ze wszystkich stron przynajmniej 5 cm przestrzeni. ≥ Nie umieszczać systemu bezprzewodowego w metalowej szafce ani na półce. ≥ Nie próbuj podłączać żadnych dodatkowych głośników surround do zestawu kina domowego.

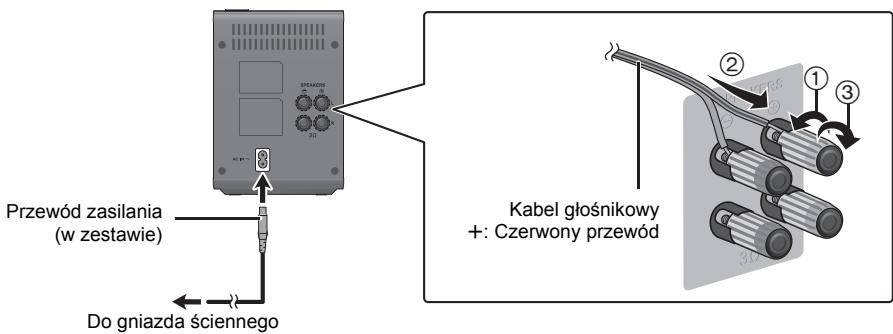

Połączenia Wyłącz wszystkie urządzenia przed wykonaniem podłączenia. Nie włączaj przewodu sieciowego, zanim wszystkie inne podłączenia nie są w pełni wykonane.

Przewód zasilania (w zestawie)

Kabel głośnikowy r: Czerwony przewód

Do gniazda ściennego

Parowanie z urządzeniem kina domowego

Przewodnik poszukiwania niesprawności

Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji.

Przed zwróceniem się do serwisu należy wykonać poniższe kontrole. Gdy problem nie zostanie rozwiązany, skonsultuj się ze sprzedawcą.

Używając pilota zdalnego sterowania urządzenia kina domowego, wykonaj następujące kroki:

Włącz urządzenie kina domowego. ≥ Jeśli ekran HOME nie jest wyświetlany, naciśnij [HOME]. Naciśnij [OK], aby wybrać “Ustawienia”. Wybierz “Ustawienia”, aby wyświetlić menu Ustawienia. Wybierz “Dźwięk” i naciśnij [OK]. Wybierz “Głośnik” i naciśnij [OK]. Wybierz “Parowanie zestawu bezprzewodowego” i naciśnij [OK]. Postępuj zgodnie z instrukcjami na ekranie, aby sparować system bezprzewodowy z urządzeniem kina domowego. ≥ Kontrolka łącza bezprzewodowego świeci na zielono, kiedy system bezprzewodowy i urządzenie kina domowego są połączone bezprzewodowo.

≥ Tę konfigurację można również przeprowadzić, wybierając “Łatwe ustawienie” w menu Ustawienia.

Kontrolka łącza bezprzewodowego nie świeci się. ¾ Upewnij się, że przewód sieciowy jest podłączony prawidłowo. Nie można przeprowadzić parowania. ¾ Rozłącz i podłącz przewód zasilania systemu bezprzewodowego i urządzenia kina domowego. Ponownie sparuj urządzenia. Brak dźwięku z głośnika surround. ¾ Sprawdź ustawienie dźwięku przestrzennego na zestawu kina domowego.

Dane techniczne <SEKCJA WZMACNIACZA> 400 W 1 kHz, 10% całkowitego zniekształcenia harmonicznego PRZESTRZENNEGO: 200 W na kanał (3 ≠) <SEKCJA RF> Moduł bezprzewodowy

Zakres częstotliwości: Pasmo 2,4 GHz

AC 220 V do 240 V, 50 Hz

36 W Zużycie energii w trybie wyłączenia

0,5 W Wymiary 123 mmk176 mmk146 mm (szer.kwys.kgłęb.) Masa

Zakres temperatury 0 oC do 40 oC roboczej Dopuszczalna wilgotność podczas pracy

35% do 80% RH (bez kondensacji)

Dane techniczne mogą się zmienić bez uprzedzenia.

Deklaracja Zgodności (DoC) Niniejszym, “Panasonic Corporation” deklaruje, iż niniejszy produkt jest zgodny z zasadniczymi wymogami i innymi odnośnymi postanowieniami Dyrektywy 1999/5/WE. Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i końcowych urządzeń teletransmisyjnych (R&TTE) z naszego serwera DoC: http://www.doc.panasonic.de Kontakt z autoryzowanym przedstawicielem: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy Niniejszy produkt jest przeznaczony dla ogółu klientów. (Kategoria 3)

Pozbywanie się zużytych urządzeń elektrycznych i elektronicznych. Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu. Niniejszy symbol umieszczony na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznacza, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych z innymi odpadami domowymi/komunalnymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego. Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego. W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych prosimy o kontakt z władzami lokalnymi. Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.
