BEDIENUNGSANLEITUNG Trio 30.3062.10 TFA

B 1 B 2 B 3 TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 254 Fig. 3 Fig. 4 C 1 C 3 D 1 D 7 D 3 D 2 C 2 D 4 D 6 D 5 TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 376 TRIO – Funkthermometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, über- nehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Sender (Kat.-Nr. 30.3228.02)

• Sender mit Kabelfühler (Kat.-Nr. 30.3229.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Zur 3-fachen Temperaturkontrolle:

1. Innensensor zur Überwachung der Raumtemperatur am Aufstellort

2. Funksender zur Überwachung der Außen- oder Raumtemperatur

3. Funksender mit wasserdichtem Temperatur-Kabelfühler, ideal für Kühlschrank, Gefriertruhe,

Aquarium, Pool und Teich

• Erweiterbar auf insgesamt 8 Sender

• Höchst- und Tiefstwerte

• Zum Aufstellen oder an die Wand hängen TRIO – Funkthermometer

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefähr- lich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inne- ren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosions- gefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell aus- getauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unter- schiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Schützen Sie die Basisstation vor Feuchtigkeit.

• Die Sender sind spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie im Freien einen nie- derschlagsgeschützten Platz für die Sender aus.

5.1 Basisstation (Empfänger)

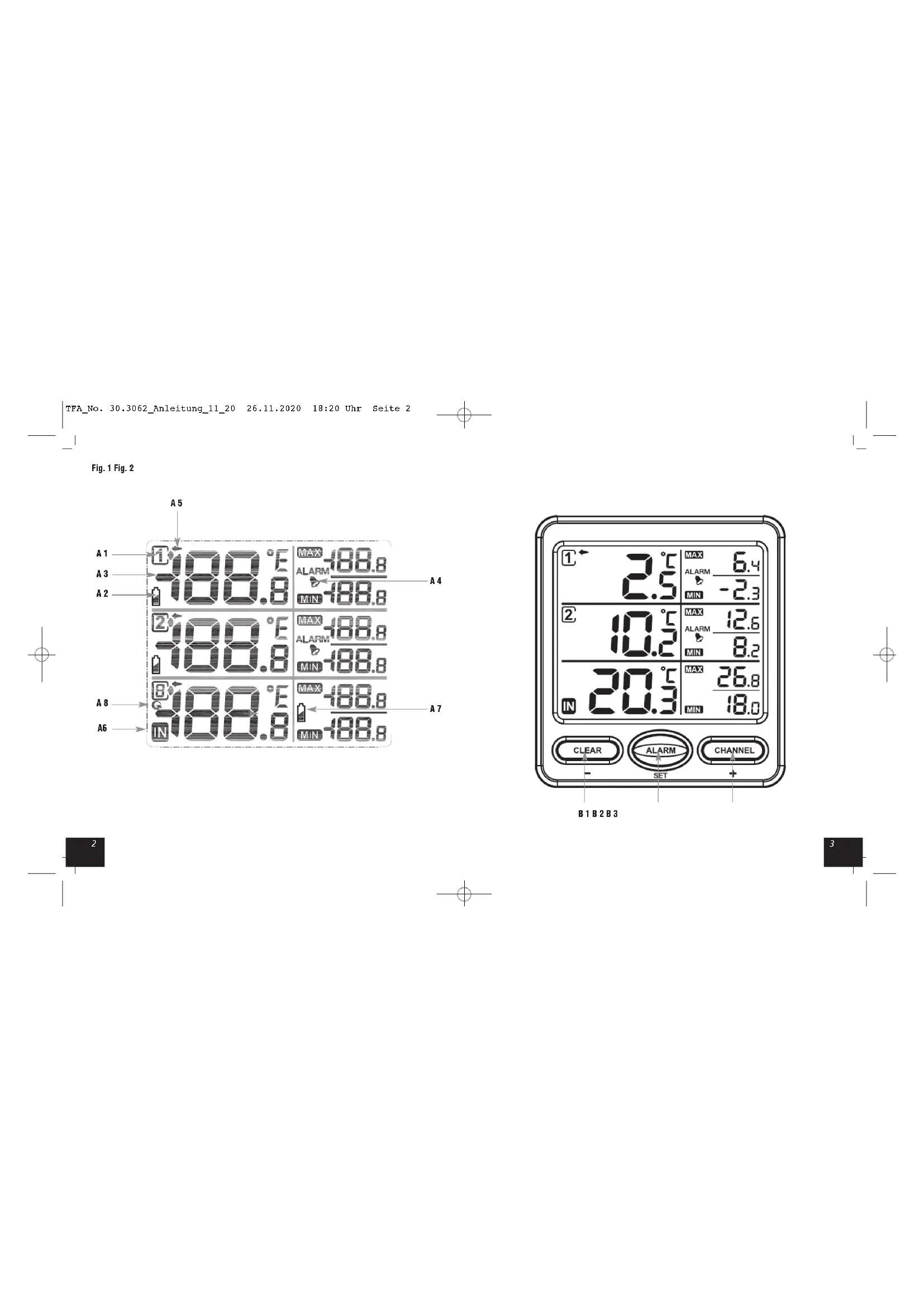

A: Display Abschnitt 1 und 2 für Sender 1 und 2 (Fig. 1): A 1: Kanalnummer mit Empfangszeichen TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 498 TRIO – Funkthermometer

A 2: Batteriesymbol A 3: Temperatur A 4: Alarmsymbol A 5: Markierung für ausgewählten Kanal Abschnitt 3 IN für Innensensor und Sender 3-8 (Fig. 1): A 6: Anzeige für Innensensor und Sender 3-8 (optional) A 7: Batteriesymbol A 8: Kanalwechsel-Symbol B: Tasten (Fig. 2): B 1: CLEAR/– Taste B 2: ALARM/SET Taste B 3: CHANNEL/+ Taste C: Gehäuse (Fig. 3): C 1: Wandaufhängung C 2: Ständer (ausklappbar) C 3: Batteriefach

5.2 Sender (Fig. 4):

D 1: Sendesignallampe D 2: Kanalnummer D 3: Temperatur D 4: Wandaufhängung D 5: Batteriefach D 6: Schiebeschalter 1,2,3 und 4 (im Batteriefach) D 7: Kabelfühler

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermei- den Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen). TRIO – Funkthermometer

6.1 Installation der Sender

1. Öffnen Sie das verschraubte Batteriefach des ersten Senders.

2. Stellen Sie den ersten Sender auf Kanal 1, indem Sie den Schiebeschalter 1, 2 und 3 nach

3. Mit dem Schiebeschalter 4 wählen Sie °C (oben) oder °F (unten) als Temperaturanzeige aus.

4. Legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein. Auf dem Display erscheint die gemes-

sene Temperatur und die Kanalnummer 1.

5. Schließen Sie das Batteriefach wieder.

• Wollen Sie weitere Sender anschließen, wiederholen Sie die Schritte 1 bis 5. Die richtige Schal- terstellung für die Sender 1 bis 8 finden Sie in der Tabelle. 2 Sender sind inklusive, die Station ist erweiterbar auf insgesamt 8 Sender (optional).

6.2 Installation der Basisstation

• Öffnen Sie das Batteriefach der Basisstation und legen Sie vier neue Batterien 1,5 V AAA pol- richtig ein.

• Alle Segmente werden kurz angezeigt.

• Schließen Sie das Batteriefach wieder. Schiebeschalter Funktion

Unten Unten Unten – Kanal 1 Unten Unten Oben – Kanal 2 Unten Oben Unten – Kanal 3 Unten Oben Oben – Kanal 4 Oben Unten Unten – Kanal 5 Oben Unten Oben – Kanal 6 Oben Oben Unten – Kanal 7 Oben Oben Oben – Kanal 8 – – – Unten °F – – – Oben °C TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 51110 TRIO – Funkthermometer

• Die Messwerte der installierten Sender werden an die Basisstation übertragen. Das Funk-Emp- fangssymbol erscheint.

• Bei erfolgreichem Empfang wird die Temperatur des jeweiligen Senders und die Höchst- und Tiefstwerte angezeigt.

• Das Funk-Empfangssymbol verschwindet.

• Im Display-Abschnitt 3 erscheinen automatisch die gemessenen Innenwerte.

• Werden die Werte von einem Kanal nicht empfangen oder ist kein Sender installiert, erscheint „- -.-” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseiti- gen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten.

• Drücken Sie die CHANNEL/+ Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird. Wollen Sie alle installierten Sender suchen, wählen Sie den Innensensor (IN) aus.

• Halten Sie die CHANNEL/+ Taste für drei Sekunden gedrückt.

• Das Funk- Empfangssymbol erscheint.

• Die Basisstation versucht nun, die Messwerte zu empfangen.

6.3 Zusätzliche Sender

• Falls Sie mehr als zwei Sender angeschlossen haben, erscheinen die Messwerte für Sender 3 bis 8 im Display-Abschnitt 3.

• Wählen Sie mit der CHANNEL/+ Taste den Display-Abschnitt 3 aus. Der Pfeil erscheint im ent- sprechenden Display-Abschnitt.

• Schalten Sie mit der CHANNEL/+ Taste zwischen den installierten Sendern um.

• Drücken Sie die Taste nach dem letzten eingestellten Sender noch einmal, erscheint das Kreis- symbol auf dem Display. Im Display-Abschnitt 3 werden nun im Wechsel die Werte des Innen- sensors und des dritten bis achten Senders angezeigt. Drücken Sie die Taste noch einmal, um die Funktion auszuschalten.

• Auf dem Display erscheinen nun wieder die gemessenen Innenwerte.

7.1 Umschalten °C/°F

• Wählen Sie mit der CHANNEL/+ Taste den Display-Abschnitt 3 aus.

• Drücken und halten Sie die ALARM/SET Taste, um zwischen °F (Fahrenheit) oder °C (Celsius) als Temperaturanzeige auszuwählen. TRIO – Funkthermometer

7.2 Löschen der maximalen und minimalen Werte

• Drücken Sie die CHANNEL/+ Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Drücken und halten Sie die CLEAR/– Taste, um die höchsten und niedrigsten Werte des aktuell ausgewählten Kanals zu löschen.

• Das Gerät verlässt automatisch den Einstellmodus, wenn längere Zeit keine Taste gedrückt wird.

• Halten Sie die CLEAR/– oder CHANNEL/+ Taste im Einstellungsmodus gedrückt, gelangen Sie in den Schnelldurchlauf.

• Der Temperaturalarm ist nur für Kanal 1 und 2 einstellbar.

• Drücken Sie die CHANNEL/+Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird (Kanal 1 oder 2).

• Halten Sie die ALARM/SET Taste für 3 Sekunden gedrückt.

• 4,4°C (Voreinstellung Kanal 1, Kanal 2: -17,8°C) oder die zuletzt eingestellte Temperatur-Ober- grenze blinkt auf dem Display.

• Stellen Sie mit der CHANNEL/+ Taste oder der CLEAR/– Taste die gewünschte obere Temperatur- grenze ein.

• Bestätigen Sie mit der ALARM/SET Taste.

• 0,6°C (Voreinstellung Kanal 1, Kanal 2: -30,0°C) oder die zuletzt eingestellte Temperatur-Unter- grenze blinkt auf dem Display.

• Stellen Sie mit der CHANNEL/+ Taste oder der CLEAR/– Taste die gewünschte untere Tempera- turgrenze ein.

• Bestätigen Sie mit der ALARM/SET Taste.

• Drücken Sie die ALARM/SET Taste, nachdem Sie die Werte eingestellt haben, um die Alarm- Funktion zu aktivieren.

• Das Alarmsymbol erscheint.

7.3.2 Löschen des Alarms

Drücken Sie die CHANNEL/+ Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Drücken Sie die ALARM/SET Taste um die Alarm-Funktion zu deaktivieren.

• Das Alarmsymbol verschwindet. TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 61312 TRIO – Funkthermometer

7.3.3 Display-Anzeige der eingestellten Alarmwerte

• Wählen Sie mit der CHANNEL/+ Taste den Display-Abschnitt 3 aus.

• Drücken Sie die ALARM/SET Taste, um sich die eingestellten Alarmwerte (Kanal 1 und 2) anzei- gen zu lassen.

• Drücken Sie ein weiteres Mal die ALARM/SET Taste, um zur Normalansicht zurückzukehren.

• Im Alarmfall blinkt das entsprechende Symbol und ein Alarmton ertönt. Beenden Sie den Alarm- ton mit einer beliebigen Taste.

• Hinweis: Wenn der eingestellte Alarmwert unter- bzw. überschritten wird, ertönt ein Alarmsi- gnal nach 10 Minuten.

8. Aufstellen und Befestigen der Basisstation und der Sender

• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufgestellt oder mit der Aufhängeöse an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektro- nischen Bauteile unnötig).

• Der wasserdichte Kabelfühler ist ideal zur Temperaturmessung von Kühlschrank, Gefriertruhe, Aquarium, Pool oder Teich. Platzieren Sie das Kabel mit dem Sensor am gewünschten Ort.

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite im Freifeld bis zu 100 Meter), bei massiven Wänden, insbe- sondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

9. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungs- mittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf. TRIO – Funkthermometer

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Bat- terien im jeweiligen Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederherge- stellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

10. Fehlerbeseitigung

Problem Lösung Keine Anzeige ➜ Batterien polrichtig einlegen auf Basisstation/Sender ➜ Batterien wechseln Kein Senderempfang ➜ Kein Sender installiert Anzeige „- - “ ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Sendersuche gemäß Bedienungsleitung starten ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln ➜ Kalibrierfunktion nutzen

11. Kalibrierfunktion

• Das Funkthermometer erlaubt dem Anwender, die Anzeige der Temperaturmesswerte auf der Basisstation mithilfe einer externen, besseren Referenzquelle zu kalibrieren. Der Anwender kann dabei Korrekturen der Temperaturanzeige innerhalb des Messbereichs vornehmen. TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 71514 TRIO – Funkthermometer

11.1 Kalibrierung der Temperaturanzeige

• Drücken Sie die CHANNEL/+ Taste solange, bis der Pfeil auf dem gewünschten Kanal angezeigt wird.

• Drücken Sie gleichzeitig die ALARM/SET und die CHANNEL/+ Taste für 5 Sekunden.

• Die Temperaturanzeige blinkt.

• Drücken Sie die CHANNEL/+ oder CLEAR/– Taste zur Korrektur der Temperaturanzeige.

• Drücken Sie kurz die ALARM/SET Taste, um wieder den normalen Messwert zu erhalten oder bestätigen Sie den eingegebenen Wert, indem Sie die ALARM/SET Taste für 3 Sekunden gedrückt halten.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver- pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

13. Technische Daten

Messbereich Innentemperatur 0 °C… 60°C (32 °F …140 °F) Außentemperatur -40 °C… 60 °C (-40 °F …140 °F) Genauigkeit Temperatur ±1°C TRIO – Funkthermometer

Auflösung Temperatur 0,1°C Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Übertragungszeit Sender sendet alle 60 Sekunden Kabellänge ca. 140 cm Spannungsversorgung Basisstation: 4 x 1,5 V AAA (Batterien nicht inklusive) Sender: je 2 x 1,5 V AAA (Batterien nicht inklusive) Verwenden Sie Alkaline Batterien Basisstation Größe 116 x 24 (64) x 126 mm Gewicht 143 g (nur das Gerät) Sender Größe 45 x 20 x 110 mm Gewicht 52 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni- schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3062 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 11/20 TFA_No. 30.3062_Anleitung_11_20 26.11.2020 18:20 Uhr Seite 81716 TRIO – Wireless thermometer
