BEDIENUNGSANLEITUNG Geovid HDR 2700 8x42 LEICA

ANLEITUNG | INSTRUCTIONS

ANLEITUNG | INSTRUCTIONS

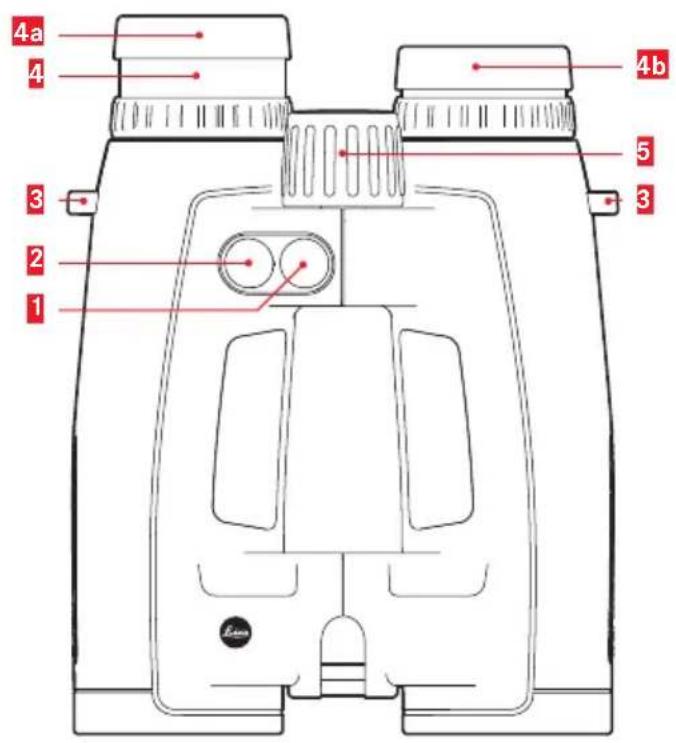

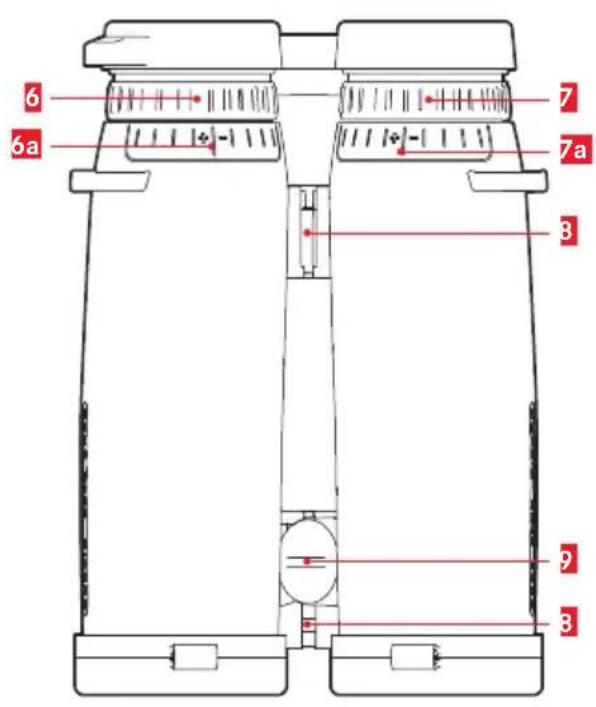

BEZEICHNUNG DER TEILE

1 Haupt-/Auslösetaste für Enternungsmessung
2 Neben-/Menütaste
3 Osen für Tragriemen
4 Augenmuschel

Herausgedreht fur Beobachtung ohne Brille (4 Stufen)
hereingedreht fur Beobachtung mit Brille

5 Zentral-Fokussierungsrad
6 Dioptrien-Ausgleichsring mit

Skala

7 Dioptrien-Ausgleichsring fur Anzeigen mit mit
Skala
8 Gelenkachsen für Einstellung des Augenabstands
9 Deckel für Batteriefach/Speicherkarten-Schacht (geschlossen)

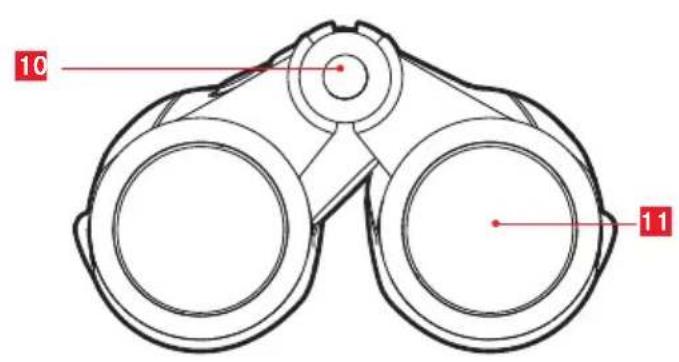

10 Laser-Sendeoptik
11 Objektivlinse
12 Batteriefach
13 Speicherkarten-Schacht (nur HD-B 3000)

LASER-SICHERHEITSHINWEISE

Im Leica Geovid wird ein unsichtbarer Laserstrahl eingesetzt. Stellen Sie sicher, das Folgende zu beachten:

WARNING:

Nichtbeachtung folgender Punkte kann zu schweren Verletzungen führen.

• Werden andere als die in dieser Anleitung aufgeführten Bedienungsvorgänge verwendet, bzw. Anpassungen am Gerät vorgenommen, kann es zum Austritt gefährlicher Strahlung kommt.
• So lange Sie die Anzeige im Okular sehen ist das Produkt aktiv, sendet einen unsichtbaren Laserstrahl aus und die Laser-Fokussieroptik damit nicht auf{jemanden gerichtet sein.
• Demontieren oder verändern Sie den Leica Geovid nicht; wenn die interne Elektronik freigelegt wird, kann dies zu Schäden oder Stromschlagen führen.
• Drücken Sie keine der beiden Tasten, während Sie auf ein menschliches Auge zielen oder die Optik von der Objektivseite aus betrachten.
• Bewahren Sie den Leica Geovid nicht in Reichweite von kleinen Kindern auf.

VORSICHT:

Nichtbeachtung folgender Punkte kann zu Verletzungen oder zur Beschädigung des Geräts führen.

• Richten Sie den Laser nicht auf ein Auge.
• Richten Sie den Laser nicht auf Menschen.
• Betreiben Sie den Leica Geovid nicht mit anderen zusätzlichen optischen Elementen, wie Objektiven oder Ferngläsum. Eine Verwendung des Leica Geoids zusammen mit einem optischen Gerät erhöht die Gefahr einer Verletzung der Augen.
• Wird die Enternungsmessung gerade nicht benötigt, sollen den Sie es vermeiden, eine der beiden Tasten zu betätigten, um ein unbeabsichtigtes Abgaben des Laserstrahls zu vermeiden.
• Entfermen Sie die Batterie aus dem Gehäuse, wenn Sie den Leica Geovid für längerere Zeit nicht verwenden.

• Sie)dürfen den Leica Geovid nicht zerlegen,neu zusammensetzen oder reparieren.Die ausgehende Laserstrahlung kann ihre Gesundheit gefährden.Einomal zerlegtes,neu zusammengesetztes oder repariertes Gerät unterliegt nicht mehr der Herstellergarantie.

• Ist das Gehäuse des Leica Geovids beschädigt oder gibt das Gerät nach einem Fall oder aus einem anderen Grund einen fremdartigen Ton ab, so entnahmen Sieitteibeftodie Batterie und verwendenihn nicht mehr.

TECHNISCHE DATEN DES LASERS

Laserklasse IEC/EN Class 1
Wellenlänge (nm)	897
Pulsdauer (ns)	57
Ausgangsleistung (mW)	0,89
Strahlendivergenz (mrad)	Vertical: 2,03 Horizontal: 1,13

Das Produktionsdatum findsie auf den Aufklebern in der Garantiekarte und/oder auf der Verpackung. Die Schreibweise des Datumist: Jahr/Monat/Tag.

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde, der Name Leica steht weltweit für hochste Qualität, lange Lebensdauer und feinmechanische Prazision bei äußerster Zuverlässigkeit. Wir wünschen Ihnen viel Freude und Erfolg mit ihrer neuen Leica Geovid HD-B 3000/HD-R 2700. Dieses Fernglas mit integriertem Enternungsmesser sendet unsichtbare und für das Auge unschädliche Infrarot-Impulse aus und berechnet über einen eingebauten Mikroprozessor aus dem reflektierten Signalanteil die Objektentfernung. Darüber hinaus erfasst es Umgebungs- und Einsatzbedingungen. Damit, zusammen mit den gemessenen Entfernungen, kann es die für verschiedene frei programmierbare Ballistik-Kurven entsprechenden Korrekturen des Haltepunkts, die entsprechenden Klick-Verstellungen des Absehens eines Zielfernrohres oder die äquivalenten horizontalen Entfernungen berechnen und anzeigen. Damit Sie alle Möglichkeit deseses hochwertigen und vielseitigen Gerätes richtig nutzen können, empfehlen wir Ihnen, zunachst diese Anleitung zu lessen.

LIEFERUMFANG

-Fernglas
- 1 Lithium Rundzelle 3 V Typ CR 2
- Tragriemen
-Bereitschaftstasche
- Okularschutzdeckel
-2 Objektivschutzdeckel
- microSD-Speicherkarte
- microSD Karten-Adapter
- Garantiekarte
- Prüfcertifikat

Warnhinweis

Vermeiden Sie wie bei jedem Fernglas den direkten Blick mit ihrem Leica Geovid HD-B/ HD-R in helle Lichtquellen, um Augenverletzungenauszuschlieben.

ENTSORGUNG ELEKTRISCHER UNDELEKTRONISCHER GERÄTE

(Gilt fur die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthalt elektrische und/oder elektronische Bauteile undarf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, vonden Gemeinden bereitgestelltten Sammelstellen abgegeben werden. Dies ist fur Sie kostenlos.

Falls das Gerät selbst wechselbare Batterien oder Akkus enthalt, müssen diese vorher entnommen werden und ggf. Ihrseits vorschrifsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts).

Weitere Informationen zum Thema bereitskommen Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen oder dem Geschäft, in

dem Sie diesen Gerät erworben haben.

INHALTSVERZEICHNIS

Anwendungsmöglichkeiten 9

Anbringen der Objektiv-Schutzdeckel 9

AnbringendesTragriemensunddes

Okular-Schutzdeckels 9

Einsetzen und Auswechseln der Batterie. 10

Ladezustand der Batterie 11

Einstellen der Augenmuscheln/

Verwendung mit und ohne Brille 12

Einstellen des Augenabstands 12

Einstellen der Scharfe / Dioptrienausgleich.....13

Grundsätzliches zur Menüsteuerung 14

Einstellung der gewünschten Maßeinheit 14

Enternungsmessung. 15

Scan-Betrieb 16

Messreichweite und Genauigkeit 17

Anzeige der atmosphärischen Bedingungen......18

Bestimmen der Ballistik-Kurve 19

Einstellen der Ballistik-Kurve. 20

Einstellen der Fleckschuss-Entfernung. 21

Anzeige der eingestellten Ballistik-Kurve und der Fleckschuss-Entfernung 21

Ballistische Ausgabeformate 22

Die equivalente horizontale Entfernung. 23

Der Haltepunkt 23

Treffpunktkorrektur mittels

Elevationsverstellung(Klick-/MOA-Verstellung).24

Einstellungen und Auswahl der

ballistischen Ausgabeformate 24

Anzeige und Überprüfung der eingestellten

Ballistik-Parameter 25

Einsetzen weiterer Ballistik-Kurven 26

Pflege/Reinigung 28

Ersatzteile 28

Was tun, wenn... 29

Technische Daten 30

Leica Service-Adressen 31

Ballistik-Tabellen .Anhang

ANWENDUNGSMÖGLICHKEITEN

Die Leica Geovid HD-B-/HD-R-Ferngläser besitzen ein robustes Magnesium-Gehäuse, das den Einsatz selbst unter widrigen Bedingungen erlaubt. Dabei muss auch auf Nasse keine Rücksicht genommen werden - sie sind bis 5 m Wassertiefe absolut dicht und die innenliegende Optik beschäftigt dank Stickstoff-Füllung nicht.

ANBRINGEN DER OBJECTIV-SCHUTZDECKEL

Zur Montage der beiden Objektiv-Schutzdeckel werden die Gummiringe der Deckel von der Objektivseite her so über die Fernglas-Rohre gezogen, dass die Deckel nach unten aufklappen.

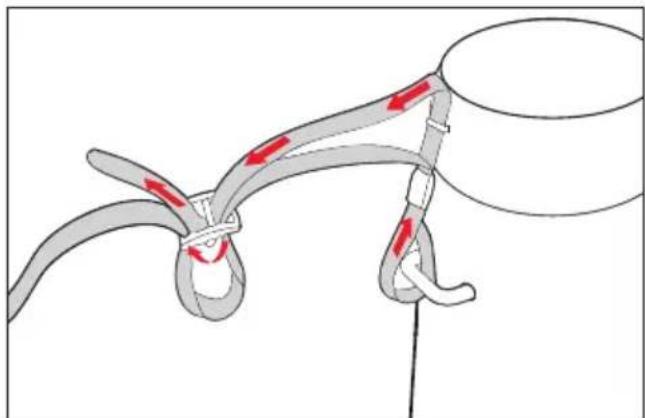

ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Hinweis

Falls Sie den Okular-Schutzdeckel am Tragriemen befestigen möchten, müssen Sie letzteren durch die Öse des Okular-Schutzdeckels faden, bevor Sie den Tragriemen an der linken Seite des Fernglases befestigen.

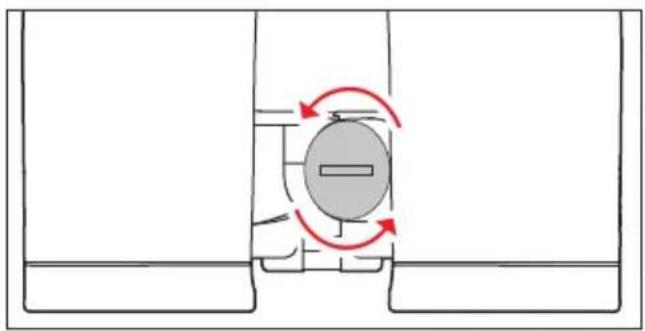

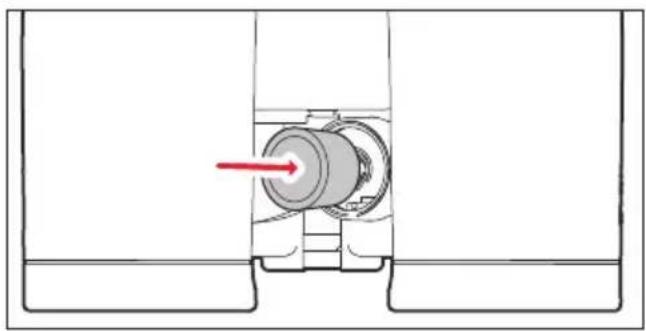

EINSETZEN UND AUSWECHSELN DER BATTERIE

Das Leica Geovid HD-B/HD-R wird zur Energieversorgung mit einer 3 Volt Lithium-Rundzelle (Typ CR 2) besteht.

1. Öffnen Sie den Deckel 9 des Batteriefachs 12, indem Sieihn, z. B. mit einer Münze, gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran ein, entsprechend der Kennzeichnung im Batteriefach.
3. Schlieben Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

Hinweise

• Kälte reduziert die Batterieleistung. Bei niedrigen Temperaturen sollen das Fernglas deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie betrieben werden.
• Wenn das Fernglas längerere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.
• Batterien sollenen kuhl und trocken gelagert werden.

LADEZUSTAND DER BATTERIE

Eine neue Batterie reicht für mehr als 2000 Messungen bei 20^ C. Je nach Anwendungsbedingungen kann die Batterie-Lebensdauer deutlich kürzer oder länger sein. Verkürzend auf die Batterie-Lebensdauer wirken sich niedrige Temperaturen und früige Anwendung des Scan-Betriebs (siehe S.16) aus. Eine verbrauchte Batterie wird durch eine blinkende Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken sind noch ca.50 Messungen möglich, allerdings mit fortschreitend verminderter Reichweite. Leica empfeht die Verwendung von MarkenBatterien.

Achtung

• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien)durfen nicht in den normalen Hausmull geworfen werden, Denn sie enthalten giftige, umweltbelastende Substanzen.
• Um sie einem geregelten Recycling zuzuführen, sollen den sie beim Handel abgegeben oder zum Sondermull (Sammelstelle) gegeben werden.

CD

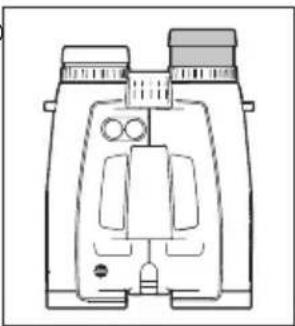

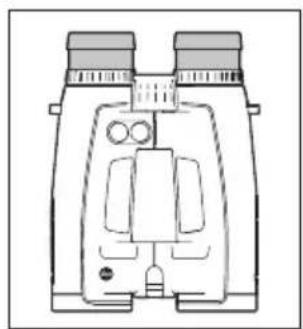

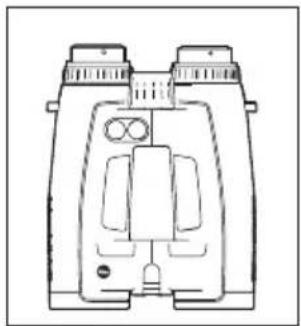

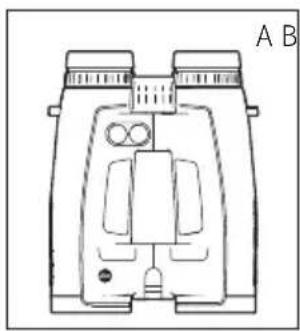

EINSTELLLEN DER AUGENMUSCHELN/ VERWENDUNG MIT UND OHNE BRILLE

Die Okular-Augenmuscheln 4让学生 sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung konnen sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganze ingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn Herausgedrecht. Es stehen zur optimalen Anpassung vier Positionen zur Verfügung (Bild B). Sind die Okulare stark verschmutzt, empfehl't es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild C). Dazu werden sie aus der ganz Herausgedrehen Position unter leichtem Zug abgenommen.

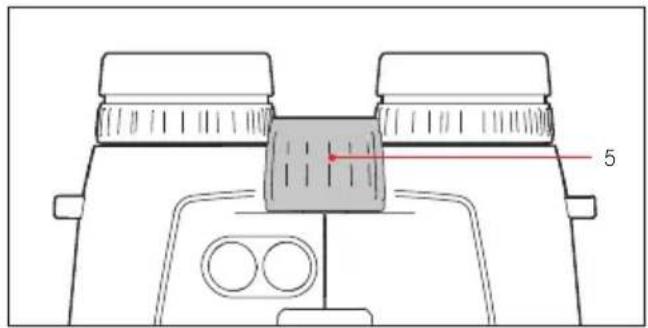

EINSTELLLEN DES AUGENABSTANDS

Durch Knicken des Fernglases um die Gelenkachsen 3 wird der individuelle Augenabstand eingestellt. Rechts und linkes Sehfeld mussen damit zu einem kreisrunden Bild verschmelzen.

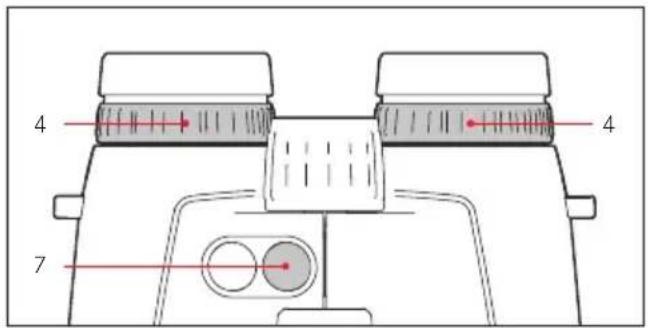

EINSTELLEN DER SCHÄRFE / DIOPTRIENAUSGLEICH

Die Einstellung der Scharfe auf entsprechlich welt entfernte Objekte erfolgt am Leica Geovid HD-B/ HD-R mit dem Zentral-Fokussierungsrad 3. Zum Ausgleich individueller Fehlsichtigkeit bei der Beobachtung ohne Brille und zum Scharfstellen der Zielmarke dieren die beiden DioptrienAusgleichsringe 6/7

Führer Sie die nachfolgend beschriebenen Schritte sorgfältig durch. Nur dann konnen Sie die volle Leistungsfähigkeit der Optik nutzen.

1. Drehen Sie beiden Dioptrien-Ausgleichsringe auf ihre Nullstellungen.
2. Stellen Sie - bei Betrachtung mit beiden Augen - mit dem Zentral-Fokussierungsrad auf ein welt entferntes Objekt ein.
3. Mit der Haupt-/Auslösetaste 1 aktivieren Sie nun die Zielmarke.

1. Nach Erscheinen der Zielmarke stellen Sie – während Sie weiterhin mit beiden Augen beobachten – den rechten Dioptrien-Ausgleichsring roter Index) so ein, dass Sie die Zielmarke in der rechten Optik scharf sehen.
2. Anschließlich stellen Sie - bei weiterhin eingeschalteter Zielmarke, jetzt aber nur noch mit dem rechten Auge beobachtend - mit dem Zentral-Fokussierungsrad das Bild in der rechten Optik exakt scharf ein.
3. Stellen Sie danach das Bild in der linken Optik mit dem linken Dioptrien-Ausgleichsring auf optimale Scharfe ein.
4. Die eingestellten Werte können Sie an den „+“ oder „-“ Werten der Dioptrienskalen 7a / 6a ablesen.

Hinweis

Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen werden oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehalten werden.

GRUNDSÄTZLICHES ZUR MENÜSTEUERUNG

Bei allen Einstellungen gilt:

• Das Hauptmenü besteht aus den vier Punkten Yard/Meter-Anzeige (EUJ5), Ballistik-Kurve (bdLL), Fleckschuss-Entfernung (Sd) und ballistisches Ausgabe-Format (ABC). Einzelheiten zu den Funktionen finden sie in den jeweiligen Abschnitten.
• Sowohl das Hauptmenü als auch die jeweiligen Einstellungsoptionen sind als Endlos-Schleifen geschaltet, d. h. alle Punkte/Einstellungen sind durch mehrfachen Tastendruck zu erreichen.

EINSTELLUNG DER GEWUNSCHTEN MASSEINHEIT

Das Leica Geovid HD-B/HD-R kann auf das in den USA gebrächliche imperiale Maßeinheitensystem (US) oder auf das metrische System (EU) eingestellt werden, d. h. für Entfernung/Temperatur/Luftdruck entweder Yards und Inches/Fahrenheit/inHG (inches of mercury) oder Meter und Zentimeter/Celsius/Millibar.

These Einstellung bestimmt auch die Einheiten des Haltepunkts, der Ballistik-Kurven und der Fleckschuss-Entfernungen. Das Leica Geovid HD-B/HD-R ist werkseitig auf Yards eingestellt.

Die Einstellung

1. Drücken Sie die Neben-/Menütaste 2 lang (≥ 3s)

2. Es erscheint EULS (blinkend).

3. Drücken Sie die Haupt-/Auslösetaste 1, um die gewünschte Maßeinheit auszuwahlen.

EU = Anzeige in Meter

Hinweis

Die jeweilige Einstellung ist stets an der Anzeige zu erkennen: Zusätzlich zu den Ziffern entscheidt M (für Meter) oder Y (für Yards).

1. Speichern Sie ihre Einstellung durch kurzes Drucken der Neben-/Menutaste.
   Die gespeicherte Einstellung leuchtet zur Bestätigung zunachst dauerhaft. Anschließend wechselt die Anzeige zunachst zum nächsten Menupunkt (BALL = Ballistik-Kurve) und erlischt danach, sofern keine weiteren Einstellungen vorgenommen werden.

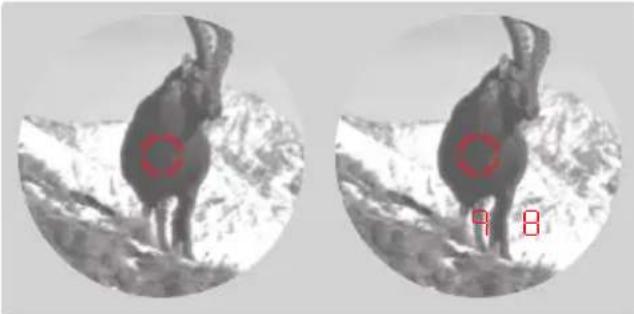

ENTFERNUNGSMESSUNG

Um die Entführung zu einem Objekt zu messen, muss es bereits angepeilt werden. Gehen Sie dazu wie folgt vor:

1. Drücken Sie die Haupt-/Auslösetaste 1. Der Entfernungsmesser schaltet sich ein.

Die Zielmarke entscheid.

Nach dem Loslassen der Haupt-/Auslösetaste leuchtet die Zielmarke noch für ca. 6 Sekunden weiter. Wird sie gedrückt gehalten, leuchtet die Zielmarke permanent.

1. Peilen Sie das Objekt an, während die Zielmarkt leuchtet.
2. Drücken Sie erneut die Haupt-/Auslösetaste.

a. Die Zielmarke erlischt während der Messung kurzzeitig.
b. Der Messwert wird angezeigt.

Solange die Zielmarke noch leuchtet, kann jederzeit eine neue Messung durch erneuten Druck auf die Haupt-/Auslösetaste gestartet werden.

Es erscheint: -, wenn

• die Objektentfernung weniger als 10 Meter/Yards beträgt, oder
• die Reichweite überschritten wird, oder
  -das Objekt ungenügd reflektiert.

Mit dem Erlöschen der Anzeige schaltet sich der Enternungsmesser automatisch ab.

SCAN-BETRIEB

Mit dem Leica Geovid HD-B/HD-R kann auch im Dauerbetrieb (Scan-Betrieb) gemessen werden: Halten Sie die Haupt-/Auslösetaste 1 bei der 2. Betätigung gedrückt. Nach ca. 2,5 Sekunden schaltet sich das Gerät in den Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 0,5 Sekunden wird ein neuer Messwert ausgegeben. Der Scan-Betrieb istalanders practisch bei der Messung auf keine und sich bewegende Ziele.

Hinweise

• Im Scan-Betrieb wird der ABC-Korrekturwert erst nach der letzten Messung angezeigt, vorher nicht.
• Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen higher als bei Einzelmessungen.

MESSREICHWEITE UND GENAUGKEIT

Die Messreichweite des Leica Geovid HD-B beträgt bis zu 2800 m (HD-R: bis zu 2550 m). Die maximale Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichteweite von etwa 10 km.

Hinweis

Für die sichere Erfassungweit entfernter Objekte empfeihlt es sich, das Fernglas entweder sehr ruhig zu halten und/oder es aufzulegen.

Auf hochreflektierende Ziele	HD-B 3000: 2800 m, HD-R 2700: 2550 m
Auf Bäume	HD-B 3000: 1450 m, HD-R 2700: 1100 m
Auf Wild	HD-B 3000: 915 m, HD-R 2700: 730 m

Die Messreichweite wird von folgenden Faktoren beeinflusst:

Reichweite	höher geringer
Farbe	weiß schwarz
Winkel zum Objektiv	senkrecht spitz
Objektgröße	groß Klein
Sonnenlicht	wenig (bewölkt)	viel (Mittagssonne)

Atmosphäreische Bedingungen	klar dunstig
Objektstruktur	homogen (Hauswand)	inhomogen (Busch, Baum)

Bei bewölktem Himmel und gutter Sicht gelten folgende Reichweiten bzw. Genauigkeiten:

Reichweite in Meter	Genauigkeit (1σ) Normal Mode	Genauigkeit (1σ) Scan Mode
10-200	+/- 0,5 +/- 1,5
200-400	+/- 1 +/- 2
400-800	+/- 2 +/- 3
Über 800	0,5 % 0,5 %

Hinweis

Entfernungen unterhalb von 200 m werden einschließlich einer Dezimalstelle angezeigt, z. B. 145

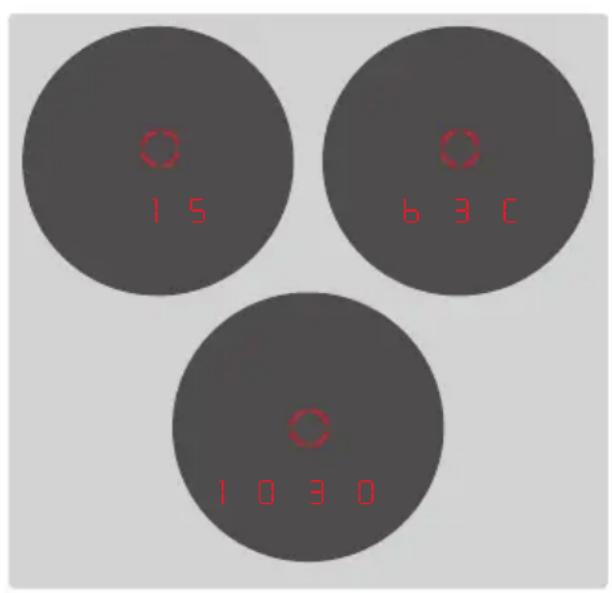

ANZEIGERATMOSPHERISCHENBEDINGUNGEN

Für die genaue Berechnung der Treffpunktlage (siehe dazu den folgenden Abschnitt) ermittelt das Leica Geovid HD-B/HD-R während der Enternungsmessung zusammen drei wichtige Informationen: die Neigung des Geräts, die Temperatur und den Luftdruck. Die jeweiligen Werte können Sie sich jederzeit anziegen halten.

Drücken Sie die Neben-/Menutaste 21 x kurz.

Die Zielmarke entscheidt kurzzeitig (falls nicht vorher bereits die Entfernungsmessung eingeschaltet war). AnschlieBend wird anstelde der Entfernung fur jeweils ca. 2 s nacheinander

• der Neigungswinkel (durch zusätzliches Winkel-Symbol gekennzeichnet)
• die Temperature
• der Luftdruck angezeigt.

Hinweis

Wenn das Gehäuse des Leica Geovid HD-B/HD-R beispelssweise beim Übergang von Innenräumen nach drauben zunachst eine deutlich unterscheidliche Temperatur aufweist als die Umgebung, kann es bis zu 30 min dauern, bis der innen liegende Messfuhrer wieder die korrekte Umgebungstemperatur ermitteltn kann.

BESTIMMEN DER BALLISTIK-KURVE

Zur Anpassung der Berechnung der äquivalenten horizontalen Entfernung (EHR, siehe S. 22) des Haltepunkts (HOLD, siehe S. 22) oder der Absehen-Verstellung (NOA, siehe S. 24) an die verschiedene den Kaliber, Geschossarten und - gewichtete konnen Sie zwischen 12 entsprechenden Ballistik-Kurven wahlen. Hierfür finden Sie im Anhang 6 Tabellen, jeder drei entsprechliche für Fleckschuss-Entfernungen in Meter und in Yards. Suchen Sie in derjenigen Tabelle, die der eingestellen Fleckschuss-Entfernung entspricht, die Ballistik-Kurve, die den Angaben des Munitionsherstellers zur Treffpunktlage am{nachsten kommt.

Beispiel

Die Waffe ist mit dem dazugehörgen Zielfernrohr auf 100 Meter eingeschieden (gilt: Tabelle 1). Als Treppunktlage für die verwendete Munition wird vom Munitionshersteller 15,0 cm auf 200 m angegeben. In der entsprechenden Spalte entspricht das am ehesten dem Wert 14,5 cm in der Zeile EUT - dies ist also die passende Ballistik-Kurve.

Hinweis

Bei der Verwendung der Ballistik-Funktion des Leica Geovid HD-B/HD-R auf große Entfernungen als 300m und/oder beim Einsatz anderer, nicht durch die geräteinternen Einstellungen abgedeckten Munitionsarten empfehlen wir Ohnen, entweder die ballistischen Daten ihrer Munition durch praktische Versuche zu ermitteln, um die entsprechend passende Curve auswahlen zu konnen, oder sie mit Hilfe des Leica Ballistik-Rechners (http://ballistictool.leica-camera.com) zu ermitteln und per Speicherkarte auf das Gerät zu übertragen.

EINSTELLLEN DER BALLISTIK-KURVE

Beginnen Sie mit Schritt 1., wenn Sie die Menüsteuerung vorher noch nicht aufgerufen haben; mit Schritt 3., wenn Sie vorher gerade die Maßeinheit eingestellt haben und die Anzeige ball noch blinkt.

1. Drücken Sie die Neben-/Menütaste 2 lang (≥ 3s)
2. Es erscheint EUS.
3. Drücken Sie die Neben-/Menutaste 1x kurz (< 2s)
   Die Anzeige wechselt zu ball (=Ballistik-Kurven).
4. Drucken Sie die Haupt-/Auslösetaste 1.
   Die Anzeige wechselt zu 051 oder EUI

Hinweis

lst eine Speicherkarte eingesetzt, erscheint Card vor EUI/USI.

1. Durch mehrfaches kurzes Drücken der Haupt-/ Auslösetaste wahlen Sie die gewünschte Ballistik-Kurve, d. h. -US1 bis US2 oder -EUI bis EUI2, bzw., wenn Sie die Entfernungsanzeige ohne Treffpunkt-Korrekturanzeige (ABC) wünschen -OFF.
2. Speichern Sie ihre Einstellung durch kurzes Drucken der Neben-/Menutaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend wechselt die Anzeige zunachst zu und erlischt danach, wenn keine weitere Aktion erfolgt.

Ist eine Ballistik-Kurve eingestellt, wird nach jeder Entfernungsmessung zunachst für 2 s der Entfernungswert angezeigt, danach für 6 s der errechnete Korrekturwert.

EINSTELLEN DER FLECKSCHUSS-ENTFERNUNG

Beginnen Sie mit Schritt 1., wenn Sie die Menüsteuerung vorher noch nicht aufgerufen hatten, mit Schritt 3., wenn Sie vorher gerade die Ballistik-Kurve festgelegt hatten und die Anzeige Sid noch blinkt.

1. Drücken Sie die Neben-/Menutaste 2 lang (≥ 3s)

2. Es erscheint EUUS.

3. Drücken Sie die Neben-/Menütaste 2 x kurz (< 2 s)

Die Anzeige wechselt über ball zu Sld.

1. Durch mehrfaches Drucken der Haupt-/ Auslösetaste 1 wahlen Sie die gewünschte Fleckschuss-Entfernung.

-100 [m],

-200 [m], oder

-CEE [m], bzw.

-100 [y], oder

[200 [y], oder

-300 [y].

1. Speichern Sie ihre Einstellung durch kurzes Drucken der Neben-/Menutaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend wechselt die Anzeige zunachst zu Bc und erlischt danach.

ANZEIGE DER EINGESTELLTEN BALLISTIK-KURVE UND DER FLECKSCHUSS-ENTFERNUNG

Wenn Sie Ihr Einstellungen überprüfen möchten, z. B. auf Grund einer veränderten Jagdsituaction oder einer längeren Zeit zwischen den Anwendungen, konnen Sie sich die 3 Werte jederzeit und schnell anzeigen halten.

Drücken Sie dazu die Neben-/Menütaste 2 2x kurz.

• Unterhalb der Zielmarke erscheinen (ggf. statt der Entfernung) für jeweils ca. 2 s nacheinander
• die eingestellte Ballistik-Kurve
• die eingestellte Fleckschuss-Entfernung
• der eingestellte ballistische Ausgabewert

BALLISTISCHE AUSGABEFORMATE (ABC)

Die Advanced Ballistic Compensation (PBC) des Leica Geovid HD-B (nicht bei HD-R) ermöglicht es Ihnen, sich im Anschluss an die gemessene Entfernung auf Wunsch einen der folgenden drei ballistischen Werte anzeigen zu halten:

• die äquivalente horizontale Entfernung (EH-)
  den entsprechenden Haltepunkt (HOLD) (nicht bei HD-R)
• die Anzahl der erforderlichen Klicks an der Absehen-Schnellverstellung (nicht bei HD-R)

Sowohl der angezeigte Haltepunkt als auch der angezeigte EH-Wert berücksichtigen:

a. die gemessene Entfernung zum Ziel,
b. den Neigungswinkel der Waffe,
c. die eingestellte Ballistik-Kurve,
d. die gemessenen Temperatur- und Luftdruck-Werte
e. die eingestellte Fleckschuss-Entfernung.

Hinweise

Die Berechnung der genannten Werte beruht auf der jeweils eingestellten Ballistik-Kurve, d. h. diese muss vorher ausgewählt werden (siehe S. 20).
- Ballistische Ausgabewerte werden aus Sicherheitsgründen nur bis zu einer Entfernung von 800 m angegeben. Darüber hinaus wird nur die tatsächlich gemessene Entfremung angegeben.

Wichtig

• Bitte beachten Sie, dass gerade bei großen Entfernungen der Einfluss aller ballistisch relevanten Einflussfaktoren deutlich zunimmt und es zu erheblichen Abweichungen kommt kann. Die angezeigten ballistischen Werte sind deshalb ausrücklich als Hilfsmittel zu verstehen!
• Unabhängig von der Nutzung dieser Information unterliegt die Einschätzung der jeweiligen jagdlichen Situation ihrer Verantwortung!

DIE AQUIVALENE HORIZONTALE ENTFERNUNG (BHR

Schüsse auf hoher oder tiefer gelegene Ziele unterliegen veränderten ballistischen Bedingungen. Sie erfordern dazu die Kenntnis der - jaglich relevanten - äquivalenten horizontalen Entfernung (Equivalent Horizontal Range). Die Kenntnis der EHR ist z. B. beim Einsatz von ballistischen Absehen wichtig. Werte werden durch die zusätzliche Anzeige gekennzeichnet.

Hinweis

Auch horizontale Emessungen konnen Werte ergeben, die von der „geradlinig" gemessenen Entfernung abweichen, wenn beispielsweise die Temperatur und/oder der Luftdruck von den Normalwerten abweichen.

DER HALTEPUNKT (HOLD)

(nur HD-B 3000)

Als Haltepunkt wird derjenige Punkt bezeichnet, der anstatt des eigentlichen Zielpunkts mit der Waffe anvisiert wird, um die durch die Flugbahn des Geschosses verursachte Abweichung auszugleichen (z. B. bei der Verwendung klassischer jagdlicher Absehen). Durch die Anzeige des Haltepunkts kann das Leica Geovid HD-B/ HD-R im jagdlichen Einsatz wertvolle Unterstützung für das Anbringen möglichst praziser Schüsse leisten. Grundlage der Berechnung sind darüber den Entfernung die im vorgen Abschnitt erwähnten Rahmenbedingungen und die von Ohnen gewählte Ballistik-Kurve.

Hinweis

Der angezeigte Haltepunktwert/Aufsatzwert wird immer in Bezug zur Entfernung zum Ziel ausgegeben. Beispiel Wird 300m 30 angezeigt, müssen Sie auf dem Objekt 30 cm hoher anhalten als es ohne Korrektur der Fall ware.

TREFFPUNKTKORREKTUR MITTELS ELEVATIONSVERSTELLUNG (Klick-/MOA-Verstellung)

(nur HD-B 3000)

Abweichungen der Treffpunktlage können durch entsprechende Verstellung des Absehens an Ihr Zielfernrohr ausgeglichen werden.

Das Leica Geovid HD-B kann Ihnen - unter Berücksichtigung der gemessenen Entfernung, der Geschossflugbahn und der eingestillten

Fleckschuss-Enternung (siehe S. 21) - die dazu erforderlichen Verstellungen, d. h. die jeweilige Anzahl der Klicks anzeigen.

Für die verschiedene Elevationen können Sie damit vorgegeben, ob die Klick-Stufen

• auf der Grundlage der international üblichen MOA-Einteilung (Minutes Of Angle), oder

• in 5-, bzw. 10-Millimeter-Abstufungen angegeben werden sollen.

EINSTELLUNGEN UND AUSWAHL DER BALLISTISCHEN AUSGABEFORMATE

Beginnen Sie mit Schritt 1., wenn Sie die Menüsteuerung vorher noch nicht aufgerufen hatten, mit Schritt 3., wenn Sie vorher gerade die Fleckschuss-Entfernung eingestellt hatten und die Anzeige ABC noch blinkt.

1. Drücken Sie die Neben-/Menütaste 2 lang (≥ 2s)

2. Eserscheint EUUS.

3. Drücken Sie die Neben-/Menütaste 3 × kurz (< 2 ~s)

Die Anzeige wechselt über ball und sid zu ABC.

1. Durch mehrfaches Drucken der Haupt-/ Auslösetaste 1 wahlen Sie die gewünschte ballistische Einstellung.

EH-(HD-B und HD-R)

-nur bei HD-B 3000:

-HOLD,oder

-11(1 MOA in dealimal Wert), bzw.

-133 MOA),bzw.

HH (1 / 4 MOA),bzw.

10

55

1. Speichern Sie ihre Einstellung durch kurzes Drucken der Neben-/Menutaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend erlischt die Anzeige.

ANZEIGE UND UBERPRUFGUNG DER EINGESTELLTEN BALLISTIK-PARAMETER

(nur HD-B 3000)

Wenn Sie Ihr Einstellungen überprüfen möchten, können Sie sich die Werte jederzeit anzeigen halten. Drücken Sie dazu die Neben-/Menütaste 2 2 x kurz.

• Unterhalb der Zielmarke erscheinen (ggf. staat der Entfernung) für jeweils ca. 2 s nacheinander

• die eingestellte Ballistik-Kurve (siehe S. 20)

• die eingestellte Fleckschuss-Entfernung (siehe S. 21)

• der eingestellte ballistische Ausgabewert (siehe S. 24)

Bei Abschaltung aller ballistischen Funktionen

bALL = OFF) wird lediglich die Einstellung US oder EU angezeigt.

EINSETZEN WEITERER BALLISTIK-KURVEN

(nur HD-B 3000)

Wenn die vorgesehene Waffe-/Geschoss-Kombination nicht bereits durch eine der 2 × 12 einprogrammierten Ballistik-Kurven EUI/US-EUR/US abgedeckt ist, können Sie mit dem Leica Geovid HD-B auch eigene, individuelle Ballistik-Kurven einsetzen. Diese werden auf der Grundlage der von Ihnen online vorgegebenen Laborierungsdaten wie Kaliber, Geschossgewicht etc. zunachst prazise errechnet, auf die mitgelieferte microSD-Speicherkarte übertragen, sodass sie schlieBlich, nachdem die Karte eingesetzt worden ist, im Fernglas abgerufen werden konnen.

Dies erfolgt in drei Schritten:

A. Berechnung und Übertragen der gewünschten Ballistik-Kurve auf die Speicherkarte

Auf der Homepage der Leica Camera AG (www. leica-camera.com)finden Sie im Sportoptik-Bereich:

• eine Beschreibung für die Eingabe der erforderlichen Informationen/Werte für die Berechnung einer Ballistik-Kurve
• die entsprechende Eingabe-Maske
• eine Beschreibung des Download-Vorgangs, d. h. wie Sie die errechnete Ballistik-Kurve auf die Speicherkarte übertragen

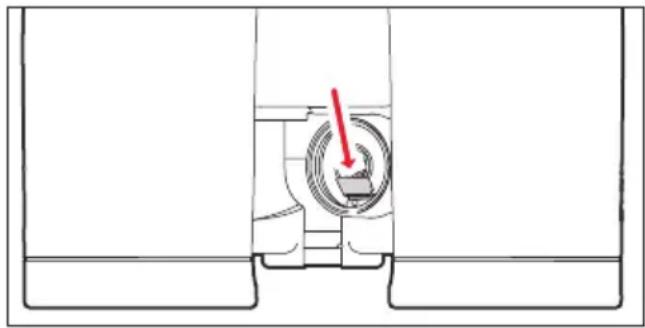

B. Einsetzen der Speicherkarte in das Fernglas

Der Speicherkarten-Schacht 13 befindet sich im Batteriefach 12 und ist damit vor Verschmutzung und dem Eindringen von Wasser geschützt.

1. Öffnen Sie den Deckel 9 des Batteriefachs, indem Sieihn, z. B. mit einer Münze, gegen den Uhrzeitigersinn drehen.
2. Nehmen Sie die Batterie hersa.
3. Schieben Sie die Speicherkarte mit den Kontakten nach vorne und unten zeigend in den Schacht, bis sie fuhlbar einrastet.
4. Legen Sie die Batterie mit ihrem Pluskontakt voran ein, entsprechend der Kennzeichnung im Batteriefach.
5. SchlieBen Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

C. Aufrufen der Ballistik-Kurve von der Speicherkarte

lst eine Speicherkarte in das Fernglas eingesetzt, auf der sich eine Ballistik-Kurve befindet, kann diese genauso aufgerufen werden wie unter „Einstellen der Ballistik-Kurve" auf S. 20 beschrieben.

• Nach dem Drücken der Haupt-/Auslösetaste

1 erscheint in dem Fall als erstes Cord.

Als Warnhinweis erscheint stattdessen:

+5+1wenn das Ball.-Menu aufgerufen, anschlieBend aber die Speicherkarte entnommen wird bzw. bei defekten oder nicht lesbaren Karten.In dem Fall erlischt auch Cord.
- E-22 wenn sich keine Ballistik-Kurve auf der Speicherkarte befindet
E6-33 wenn die Ballistik-Kurve auf der Speicherkarte nicht korrekte Daten enthalt

Die weitere Vorgehensweise entspricht tatsäch der für die fest einprogrammierten Ballistik-Kurven.

Hinweise

• Auch wenn eine Speicherkarte eingesetzt ist, kann jederzeit eine der fest einprogrammierten Ballistik-Kurven eingestellt werden.itte überprüfen Sie also immer ihre Einstellungen.

• Es muss für jeder Ballistik-Kurve eine separate microSD-Karte angelegt werden. Die Datei auf einer microSD-Kartearficht nicht umbenannt werden, weil diese sonst nicht mehr erkannt wird.

• Aus Sicherheitsgründen, d. h. um Verwechselungen auszuschreiben, kann immer nur eine ballistische Curve auf der Karte gespeichert werden.

• Bei der Verwendung von Ballistik-Kurven von der Speicherkarte werden Entfernungen bis 925 m angezeigt.
• Das Angebot an microSD-Karten ist zu groß als dass die Leica Camera AG sãmtliche erhältlichen Typen vollständig auf Kompatibilität und Qualität prufen können. Daher empfehlen wir z. B. die „microSDHCTM“ -Karten des fuhrenden Markenherstellers „SanDisk".
• Bei der Nutzung anderer Kartentypen ist eine Beschädigung von Fernglas oder Karte bzw nicht zu erwarten, da jedoch insbesondere sogenannte „no-name“-Karten teilweise nicht die microSD-Standards einhalten, kann die Leica Camera AG keine Funktionsgarantie übernehmen.
• Individuelle Fleckschuss-Distanzen auf der Speicherkarte werden durch vorinstallierte Fleckschuss-Distanzen ersetzt.

PFLEGE/REINIGUNG

Eine besondere Pflege Ihres Leica Geovid HD-B/ HD-R ist nicht notwendig. Grobe Schmutzteilchen wie z. B. Sand sollenen mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u. Ä. auf Objektiv- und Okularlinsen konnen mit einem feuchten Tuch vorgereinigt und mit einem weichen, sauberen Leder oder staubfrei Tuch abgewischt werden.

Wichtig

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist während hoch abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden. Das Gehäuse sollte nur mit einem feuchten Leder gereinigt werden. Bei Verwendung von trockenen Tüchern besteht die Gefahr der statischen Aufladung. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung der Optik oder des Gehäuses verwendet werden. Jedes Leica Geovid HD-B/HD-Rträgt außer der Typbezeichnung eine eigene Seriennummer. Notieren Sie sich diese Nummer zur Sicherheit in ihren Unterlagen.

Achtung

Das Gerätarf auf keine Fall geöffnet werden!

ERSATZTEILE

Falls sieomal Ersatzteile fur Ihr Leica Geovid HD-B/HD-R benötigen sollenen, wie z. B. Augenmuschel oder Okularschutzdeckel, wenden Sie sichitte an unseren Kundendienst oder ihre Leica Landesvertretung (Adressen siehe Leica Camera AG-Homepage).

WAST TUN, WENN...

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a. Pupille des Beobachters liegt nicht in der Austrittspupille des Okulars. b. Stellung der Augenmuschel entspricht nicht der richtigen Benutzung mit und ohne Brille.	a. Augenposition korrigieren. b. Anpassung korrigieren: Brillenträger knicken die Augenmuschel um; bei Beobachtung ohne Brille bleibt sie hochgeklapp.
Anzeige unscharf Dioptrienausgleich nicht	exakt Dioptrienausgleich erneut durchführten
Bei der Entfernungsmessung erscheint die Anzeige „- - - "	a. Messbereich über- oder untersritten b. Reflexionsgrad des Objets unzureichend c. Umgebungsbedingungen schlecht (Sichtweite, etc.)	Angaben zum Messbereich berücksichtigte
Anzeige blinkt oder keine Messung möglich	Batterie verbraucht Batterie auswechseln	siehe S. 6)
Die Anzeige „Err“ erscheint	Fehler in Verbindung mit der Verwendung der Speicherkarte	Prüfen Sie, ob - die verwendete Speicherkarte in Ordnung ist - die dfort gespeicherten Daten in Ordnung sind

TECHNISCHE DATEN

Gerätebezeichnung	Leica Geovid 8 x 42 HD-B 3000 /Leica Geovid 8 x 42 HD-R 2700Type No.: 8905	Leica Geovid 10 x 42 HD-B 3000 /Leica Geovid 10 x 42 HD-R 2700Type No.: 8905	Leica Geovid 8 x 56 HD-B 3000 /Leica Geovid 8 x 56 HD-R 2700Type No.: 5980
Vergroßerung	8 x 10 x 8 x
Objektivdurchmesser	42 mm 56 mm
Austrittspupille	5,2 mm 4,2 mm 7 mm
Dämmerungszahl	18,3 20,5 21,2
Geometrische Lichtstärke	27,5 17,6 49
Sehfeld (auf 1.000 m) / Objektiver Sehwinkel	ca. 130 m / 7,3° ca. 114 m	/ 6,5° ca. 118 m / 5,8°
Austrittspupillen-Längsabstand	18 mm 16 mm 18 mm
Naheinstellgrenze	ca. 5 m ca. 5,8 m
Prismenart	Perger-Prisma
Vergütung auf Linsen auf Prismen	High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen, Phasenkorrekturbelag P 40
Dioptrienausgleich	± 4 dpt.
Augenmuscheln	Verstellbar durch Drehen, dadurch Brillenträger-tauglich, 4 Raststufen, abnehmbar für einfache Reinigung
Augenabstand	verstellbar: 56 - 74 mm verstellbar: 60 - 74 mm
Funktionstemperatur	Elektrik: -20 bis 55°C, Mechanik: -30 bis 55°C
Lagertemperatur	-40 bis 85°C
Wasserdichtigkeit	druckwasserdicht bis 5 m Wassertiefe
Gehäuse-/Chassismaterial	Magnesium-Druckguss, griffige Gummi-Armierung
Reichweite	ca. 10 - 2800 m (HD-B) / ca. 10 - 2550 m (HD-R)
Messgenauigkeit	10-200 m: +/- 0,5 m, 200-400 m: +/- 1 m, >400 m: +/- 0,5 %
Anzeige/Maßeinheit	4 Siebenegment-LEDs plus weiteren Symbolen, Anzeige wahlweise in Yards/Inches, bzw. Meter/Centimeter
Batterie	3 V/Lithium-Rundzelle Typ CR 2
Batterielebensdauer	ca. 2.000 Messungen bei 20°C
Laser	unsichtbar, augensicher nach EN und FDA Klasse 1
Laserstrahl-Divergenz	ca. 0,5 x 1,2 mrad
Maximale Messdauer	ca. 0,3 s
Abmessungen (B x H x T)	ca. 127 x 81 x 177 mm ca. 153 x 90 x 187 mm
Gewicht (mit Batterie)	ca. 950 g ca. 950 g ca.	1.205 g

LEICA CUSTOMER CARE

Für die Wartung ihrer Leica Ausrüstung sowie in Schadensfällen stehen Ohnen die Customer Care-Abteilung der Leica Camera AG oder der Reparaturdienst einer Leica Landesvertretung zur Verfügung (Adressenliste: siehe Leica Camera AG-Website).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]

EN

DESIGNATION OF PARTS

Technische gegevens (laser)

Laserklasse IEC/EN Class	1
Golfengte (nm)	897
Pulsduur (ns)	57
Afgegeben vermogen (W)	0,89
Stralendivergentie (mrad)	Vertikal: 2,03, Horizontal: 1,13

De ballistische kromme instellen 110

Equivalente horizontally aufstand 113

Het houdpunt. 113

Technische gegevens 120

Leica service-adressen 121

Ballistische tabellen . Bijlage

TOEPASSINGSMOGELIJKHEDEN

HET OBJECTIEF-BESCHERMDEKSEL AANBRENGEN

DE OOGAFSTAND INSTELLEN

Folgende vises: - -, när

-051till052eller
Eutiteeueller,

folgende vekselvis i ca. 2 sekunder

ballistikkurven som er stilt inn
den innstilte treffdiameteren
- den ballistiske utleveringsverdien som er stilt inn

BALLISTISKE UTLEVERINGSFORMATER (ABO)

Med Advanced Ballistic Compensation (FbC) for Leica Geovid HD-B (ikke med HD-R) kan du etter onske vise en av folgende tre ballistikkverdier pa slutten av malingen:

• equivivalent horizontal avstand (HH-)
• aktuelt holdepunkt (HLD) (ikke med HD-R)
• antall nodvendige klikk på gratikulhurtigjusteringen (ikke med HD-R)

folgende vekselvis i ca. 2 sekunder

deninnstilteballistikkurven(se side 200)
den innstilte den innstilte treffdiameteren (se side 201)
- den ballistiske utleveringsverdien som er stilt inn

(se side 204)

• In den Tabellen 1, 2 und 3 sind die Enttermungen in Metern, die Geschossabfall-Werte in Zentimetern angegeben, in den Tabellen 4, 5 und 6 in Yards, bzw. Inches.

• Alle Werte gelten für:

• einen Luftdruck von 1013mbar

• eine Temperatur von 20^
• horizontale Schusse

Comments:
