BEDIENUNGSANLEITUNG PT8000CH Pyle
SPECIFICHE TECNICHE:
8-Kanal Heimkino-Verstärker mit BT
Multi-Zonen-Audioquellensteuerung, Rackmontage-Verstärker, 8000 Watt
BENUTZERHANDBUCH
Lesen Sie dieses Benutzerhandbuch durch, bevor Sie das Produkt verwenden, um sicherzustellen, dass es korrekt verwendet wird. Bewahren Sie dieses Handbuch zur späteren Bezugnahme auf.
Der PT8000CH zeichnet sich durch die hervorragende Leistung und Zuverlässigkeit aus, für die die Produkte von PYLEUSA bekannt sind. Der PT8000CH bietet die Flexibilität, die für anspruchsvolle kundenspezifische Installationsanwendungen erforderlich ist. Er ist ideal für den Einsatz in Heimkino-, Stereo-, Mehrzimmer-, Mehrzonen- und gewerblichen Anwendungen geeignet.
Für beste Leistung lesen Sie bitte sorgfältig die Anweisungen in diesem Handbuch.
INHALTSVERZEICHNIS
Merkmale 3
Diagramm der Frontplatte 4
Diagramm der Rückplatte 4
Überlegungen zu Systemdesign und Betrieb 6
Beispiele für Systemdesign 8
Diagramm 4 - Installation in mehreren Räumen 9
Diagramm 5 - Multi-Zonen-Installation #1 10
Diagramm 6 - Multi-Zonen-Installation #2 11
Diagramm 7 - Heimkino-/Mehrzimmer-Installation 12
Installationsüberlegungen 13
Installation 14
Betrieb 17
Fehlerbehebung 18
Merkmale und technische Spezifikationen. 20

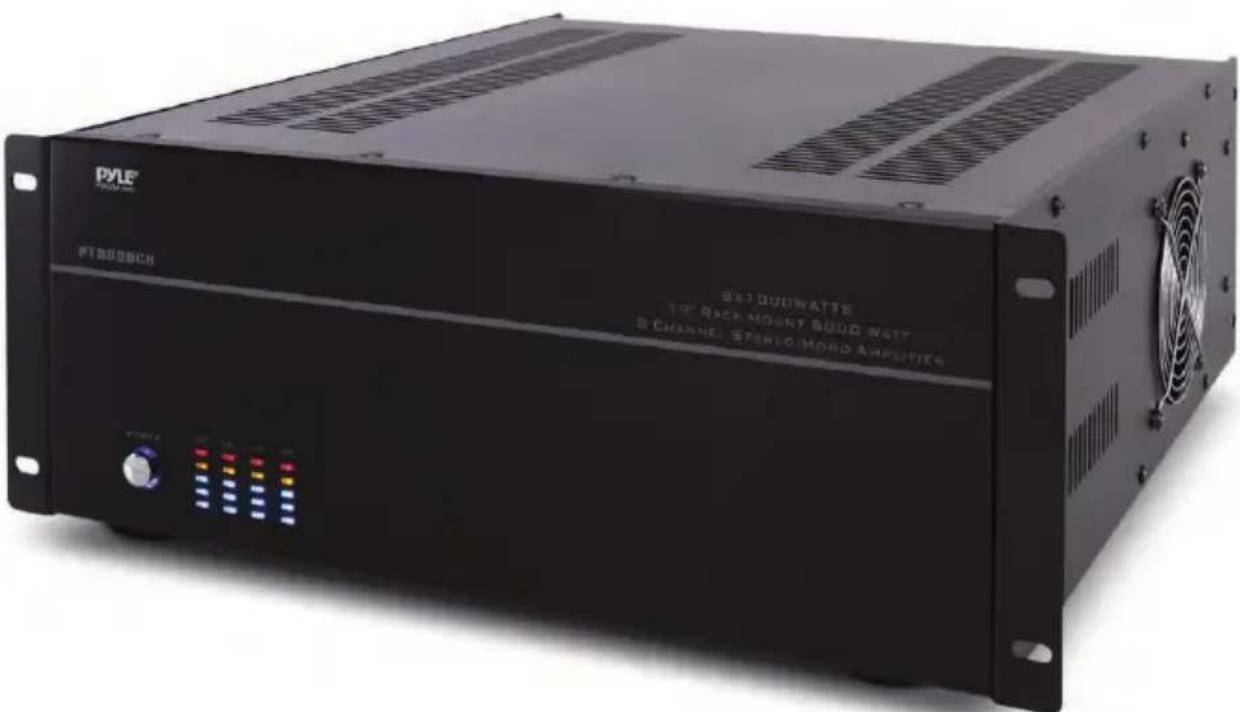

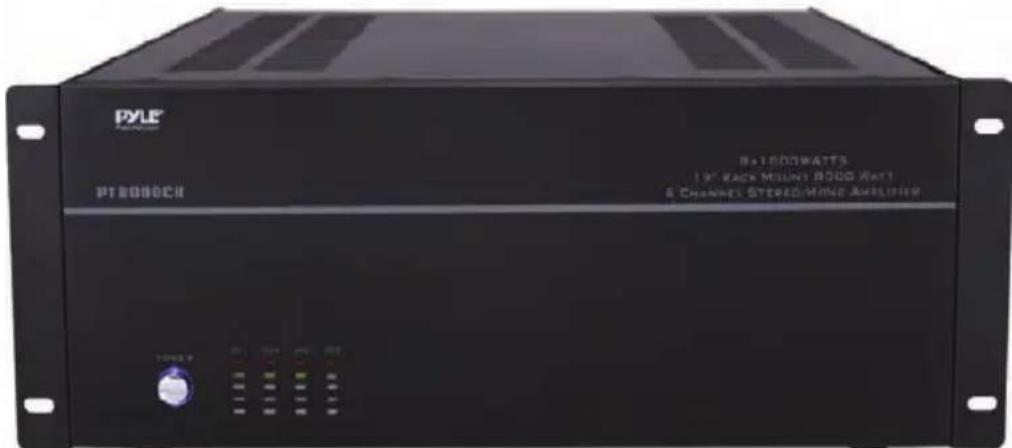

MERKMALEE
Das anspruchsvolle Design und die überlegenen internen Komponenten führen zu herausragender Klangqualität, Leistung und langfristiger Zuverlässigkeit.
Erweiterter Schutz
Jeder Kanal ist individuell geschützt. Sollte die Schaltung feststellen, dass ein Kanal aus Schutzgründen abgeschaltet werden muss, ein seltener Vorfall, wird nur der betroffene Kanal abgeschaltet. Die anderen Kanäle werden weiterhin spielen. Sobald die Bedingungen wieder normal sind, wird der betroffene Kanal wieder eingeschaltet und funktioniert wie gewohnt.
Flexible Eingangsauswahl
Jedem der 8 Kanäle können verschiedene Quelleneingänge zugewiesen werden.
Ein spezieller Eingang kann jedem Kanal zugewiesen werden. Jeder Kanal kann auch so konfiguriert werden, dass er gemeinsame Signale von den Bus- oder Aux-Eingängen abspielt.
Dies bietet die Flexibilität, die in anspruchsvollen kundenspezifischen Audioinstallationen benötigt wird
Brückenbildung
Die Leistungsausgabe benachbarter Kanäle kann kombiniert werden, um bei Bedarf in bestimmten Bereichen zusätzliche Leistung zu bieten. Dies wird einfach durch Umlegen eines einzelnen Schalters erreicht.
Individuelle Kanalpegel-Einstellungen
Jeder Kanal verfügt über eine eigene Pegelanpassung. Dies ermöglicht es, die Lautstärke jedes Lautsprechers perfekt auf seinen Bereich abzustimmen.

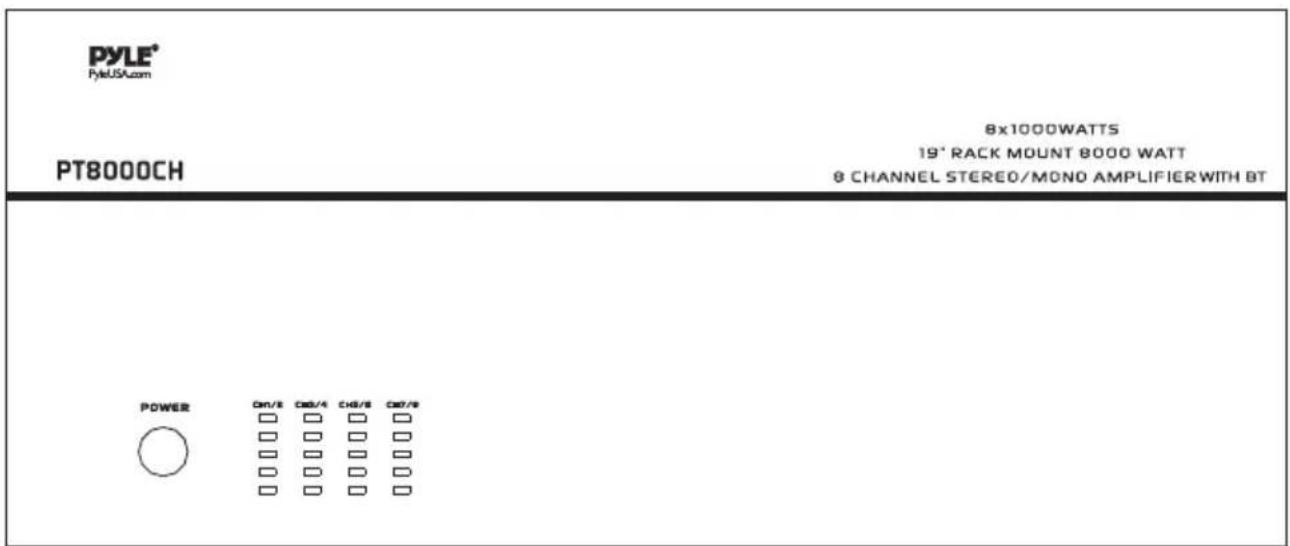

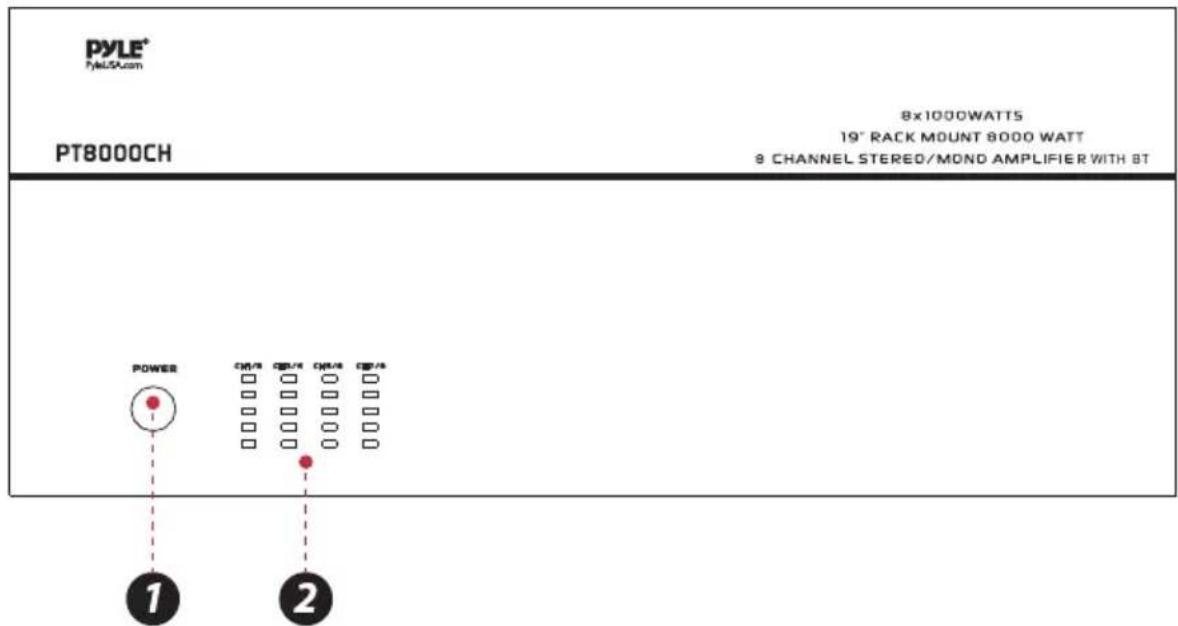

DIAGRAMM 1 - FRONTPLATTE
Hauptschalter. Schaltet die Stromversorgung zum Verstärker und zur Power-Modus-Schaltung ab.
2. ANZEIGE DES LEISTUNGSAUSGANGSPEGELS
Dies ist ein Pegelmesser, der die Ausgangspegel der Kanäle 1-2, 3-4, 5-6 und 7-8 unter Betriebsbedingungen anzeigt. Dadurch können Sie den Ausgangszustand über diesen Hauptindikator einsehen.

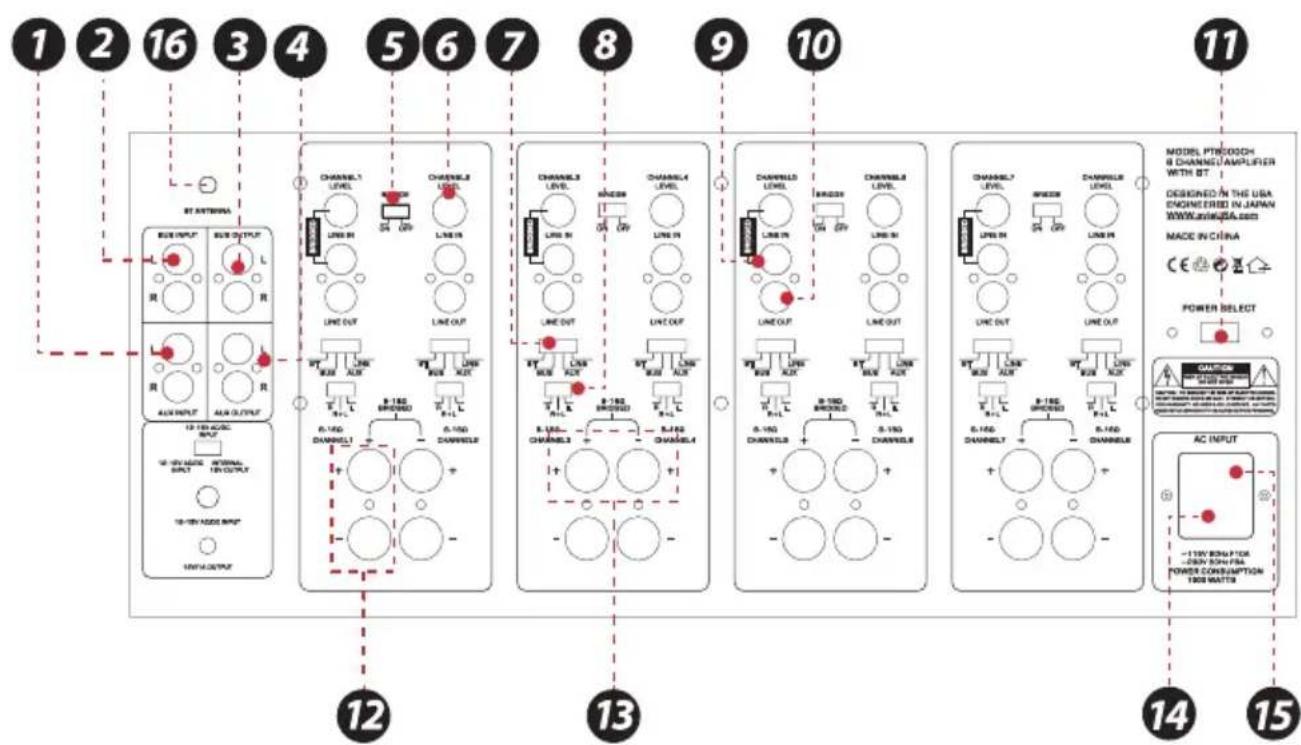

DIAGRAMM 2 - RÜCKPLATTE
1-2. Hauptbus-Eingänge ermöglichen es, Ausgänge von Receivern, CD-Playern, Fernsehern oder jeglichen Stereo-Audioquellen zu verstärken und auf allen Kanälen für einfache Multi-Raum-Anwendungen auszugeben. Aux-Eingänge ermöglichen es, eine zusätzliche Audioquelle auf jedem Kanal abzuspielen, der auf AUX geschaltet ist.
3-4. Bus-Ausgänge ermöglichen es, die Bus-Eingänge zu anderen Verstärkern oder in einer Daisy-Chain weiterzuleiten, ohne dass "Y"-Kabelverteiler benötigt werden. Aux-Ausgang ermöglicht es Ihnen, den Eingang zu anderen Audioquellen weiterzuleiten.
5. Brückenschalter ermöglicht es Ihnen, die Leistungsausgabe einfach zu verdoppeln, indem zwei Kanäle zusammengekoppelt werden.
6. Pegelregler für jeden Kanal.
7. Eingangsauswahl-Schalter ermöglicht es Ihnen, einen der Eingänge Bluetooth, Bus und AUX oder den individuellen LINE-Kanaleingang auszuwählen.
8. Ein Schalter ermöglicht es Ihnen zu wählen, welcher Stereo-Eingangskanal über die Lautsprecherausgänge abgespielt wird: links, rechts oder links und rechts kombiniert. Wenn auf Links + Rechts geschaltet wird, werden beide Eingangskanäle kombiniert.
9. Vergoldete individuelle Kanaleingänge ermöglichen es Ihnen, verschiedene Audioquellen an jeden Kanal anzuschließen.
10. Line-Signalausgang, gibt nur das entsprechende Line-In-Signal aus.
11. Spannungswähler 110-220V
12. Lautsprecherkanalausgangs-Klemmen.
13. Lautsprecherkanal Brückenmodus-Bindung, benötigt das Umschalten des BRIDGE-Schalters auf ON.
14. 3-poliger abnehmbarer Netzstecker.
15. Abgesicherter Wechselstrom
16. BT ANT.
SYSTEMDESIGN & BETRIEBSÜBERLEGUNGEN
Um das Systemdesign und den Betrieb des PT8000CH besser zu verstehen, ist es nützlich, die folgenden Begriffe und Funktionen im Zusammenhang mit dem PT8000CH zu verstehen.
Mehr-Raum
Ein Systemdesign, das dieselbe Quelle zur gleichen Zeit in allen Räumen abspielt.
Wenn eine Änderung in einem Raum vorgenommen wird, findet dieselbe Änderung in allen anderen Räumen statt. Wenn beispielsweise ein Zuhörer im Schlafzimmer von CD auf Tuner wechselt, wird dieselbe Änderung auch in der Küche zu hören sein.
Hinweis: Mit dem Einsatz von Lautstärkereglern oder
Lautsprecherumschaltern kann die Lautstärke in jedem Raum unabhängig von den anderen Räumen gesteuert werden.
Mehr-Zone
Ein Systemdesign, das es ermöglicht, in jedem Raum unterschiedliche Quellen abzuspielen.
Eine Änderung in einem Raum kann vorgenommen werden, ohne die anderen Räume zu beeinflussen.
Beispielsweise kann der CD-Spieler im Schlafzimmer gehört werden, während in der Küche der Tuner läuft.
Brückenbildung
Das Zusammenführen von 2 Kanälen, um einen mono Kanal zu erstellen. Dies ist nützlich, wenn mehr Lautstärke in einem bestimmten Bereich benötigt wird.
Quelle
Komponente, Audio oder Video, die ein Audiosignal liefert.
Beispiele sind CD, VCR, DVD, Tonbandgerät und Tuner.
Die Quelle liefert die Audioinformationen, die vom PT8000CH verstärkt werden.
Kanal
Eine eigenständige Einheit des Verstärkers, die den Ausgang zu einem Lautsprecher liefert.
Beim PT8000CH kann der Eingang jedes Kanals so konfiguriert werden, dass er zwischen dem BUS-EINGANG, dem AUX-EINGANG oder dem einzigartigen KANALEINGANG des jeweiligen Kanals wählt. Zwei benachbarte Kanäle können gebrückt werden, um einem Lautsprecher eine höhere Leistung zu bieten.
Pegelreglero
Ermöglicht es, jeden der Kanäle unabhängig anzupassen, um die Ausgabe jedes Kanals zu erhöhen oder zu verringern. Dies kann verwendet werden, um die Lautsprecherausgabe zu steuern, um verschiedene Räume oder Bereiche des Systems auszugleichen.
BT\*BUS\*AUX\*LINE-Schalter
Ermöglicht es jedem Kanal, eine Vielzahl verschiedener Eingänge abzuspielen.
Abhängig von der Schalterposition verstärkt der Kanal das Signal, das mit dem Bluetooth-Eingang, dem BUS-Eingang, dem AUX-Eingang oder seinem eigenen LINE-Eingang verbunden ist.
R R + L L-Schalter
Wenn ein BUS- oder AUX-Eingang ausgewählt ist, wird dieser Schalter verwendet, um den Kanal dazu zu bringen, das linke Signal vom Eingang "L" oder das rechte Signal vom Eingang "R" oder ein kombiniertes rechtes und linkes Signal vom Eingang "R+L" abzuspielen.
BT-Eingang
Ermöglicht es, das Signal von einer Quelle auf einen der 12 Kanäle des Verstärkers zu verteilen.
Bus-Eingang
Ermöglicht es, das Signal von einer Quelle auf einen der 12 Kanäle des Verstärkers zu verteilen.
Hilfseingänge
Ermöglicht es, das Signal von einer sekundären Quelle auf einen der 12 Kanäle des Verstärkers zu verteilen.
SYSTEMDESIGN-BEISPIELE
Es gibt viele Möglichkeiten, den PT8000CH-Verstärker zu konfigurieren. Die folgenden Seiten enthalten einige typische Installationsbeispiele. Nutzen Sie diese Beispiele, um Ideen für Ihr Systemdesign zu entwickeln.
Beispiel für eine Mehr-Raum-Installation (Diagramm 4)
Dies veranschaulicht die einfachste Verwendung des PT8000CH, indem Audio im ganzen Haus verteilt wird. In diesem Beispiel kann jeweils nur eine Quelle ausgewählt werden, alle Lautsprecherpaare haben das gleiche Audiosignal zur Verfügung.
Der Eingangsauswahl-Schalter ist auf allen Kanälen auf "BUS" eingestellt. Benachbarte Kanäle sind links und rechts zugewiesen.
Mehr-Zonen-Beispiel #1 (Diagramm 5)
Dies veranschaulicht die einfachste Möglichkeit, einem Bereich ein Audiosignal unabhängig vom Hauptaudiosignal bereitzustellen. Zone 2 verwendet einen CD-Spieler, der nur mit dieser Zone verbunden ist. Der Rest des Systems betreibt Zone 1 und ist mit dem Vorverstärker/Empfänger verbunden. Der Eingangsauswahl-Schalter auf den Kanälen 1-10 ist auf "BUS" eingestellt, wobei benachbarte Kanäle links und rechts zugewiesen sind.
Der Eingangsauswahl-Schalter auf den Kanälen 11 und 12 ist auf "LINE" eingestellt.
Mehr-Zonen-Beispiel #2 (Diagramm 6))
Dies veranschaulicht die Möglichkeit, in jeder Zone unterschiedliche Audiosignale unabhängig von jeder anderen Zone zu hören. Das System basiert auf einem Mehrzonen-Vorverstärker oder bis zu 6 unabhängigen Vorverstärkern.
Der Eingangsauswahl-Schalter an jedem Kanal ist auf "LINE" eingestellt.
Heimkino-/Mehr-Raum-Beispiel (Diagramm 7)
Diese Konfiguration ermöglicht es dem Benutzer, auf die Quellen zuzugreifen, die an einen Heimkino-Receiver angeschlossen sind, um sie in einer Mehr-Raum-Installation zu verwenden. Sie basiert darauf, dass der Heimkino-Receiver einen Mehr-Raum- oder ähnlichen Ausgang hat. Der Eingangsauswahl-Schalter an jedem Kanal ist auf "BUS" eingestellt, wobei benachbarte Kanäle links und rechts zugewiesen sind.

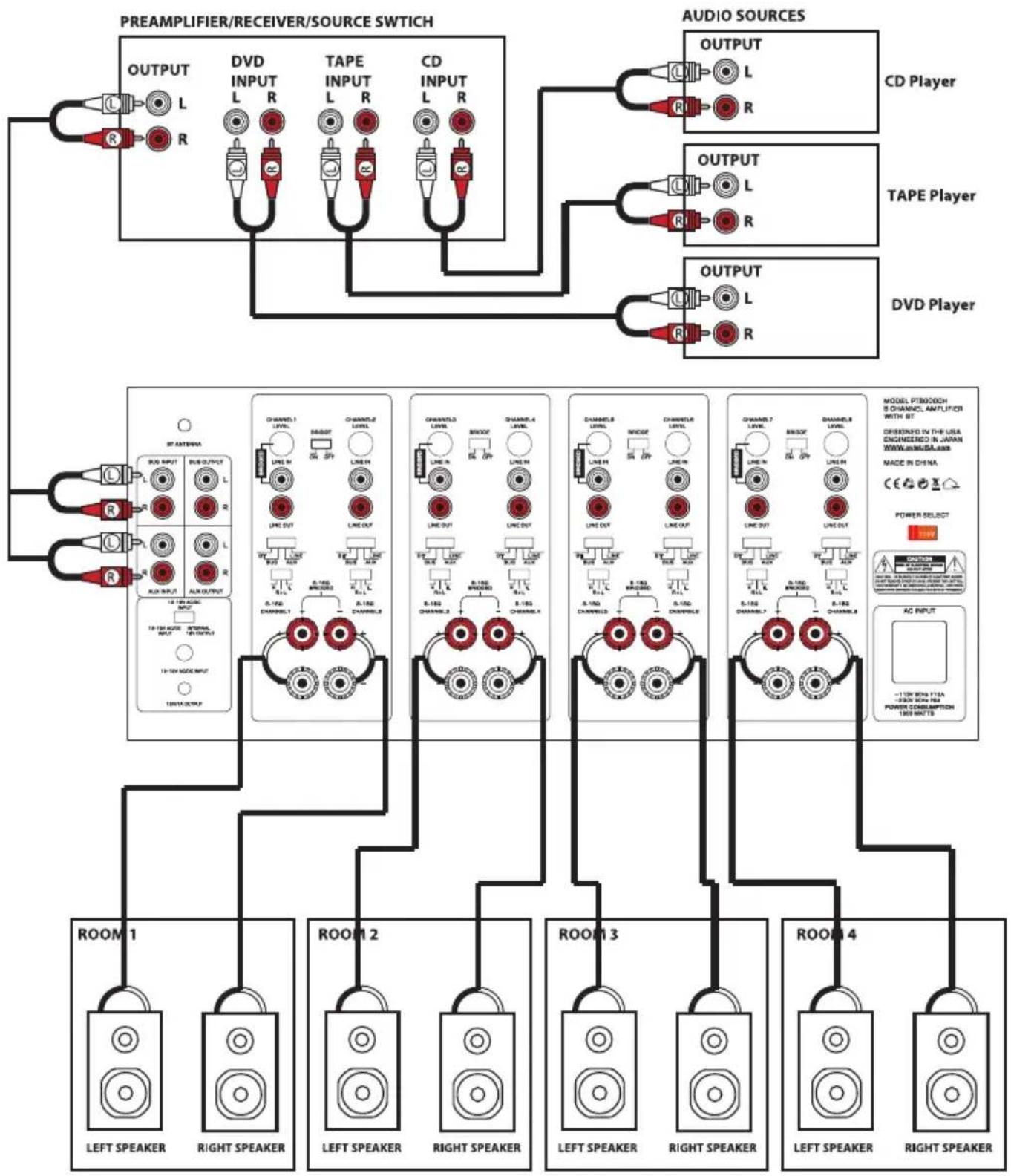

DIAGRAMM 4 - MEHRRAUMINSTALLATION

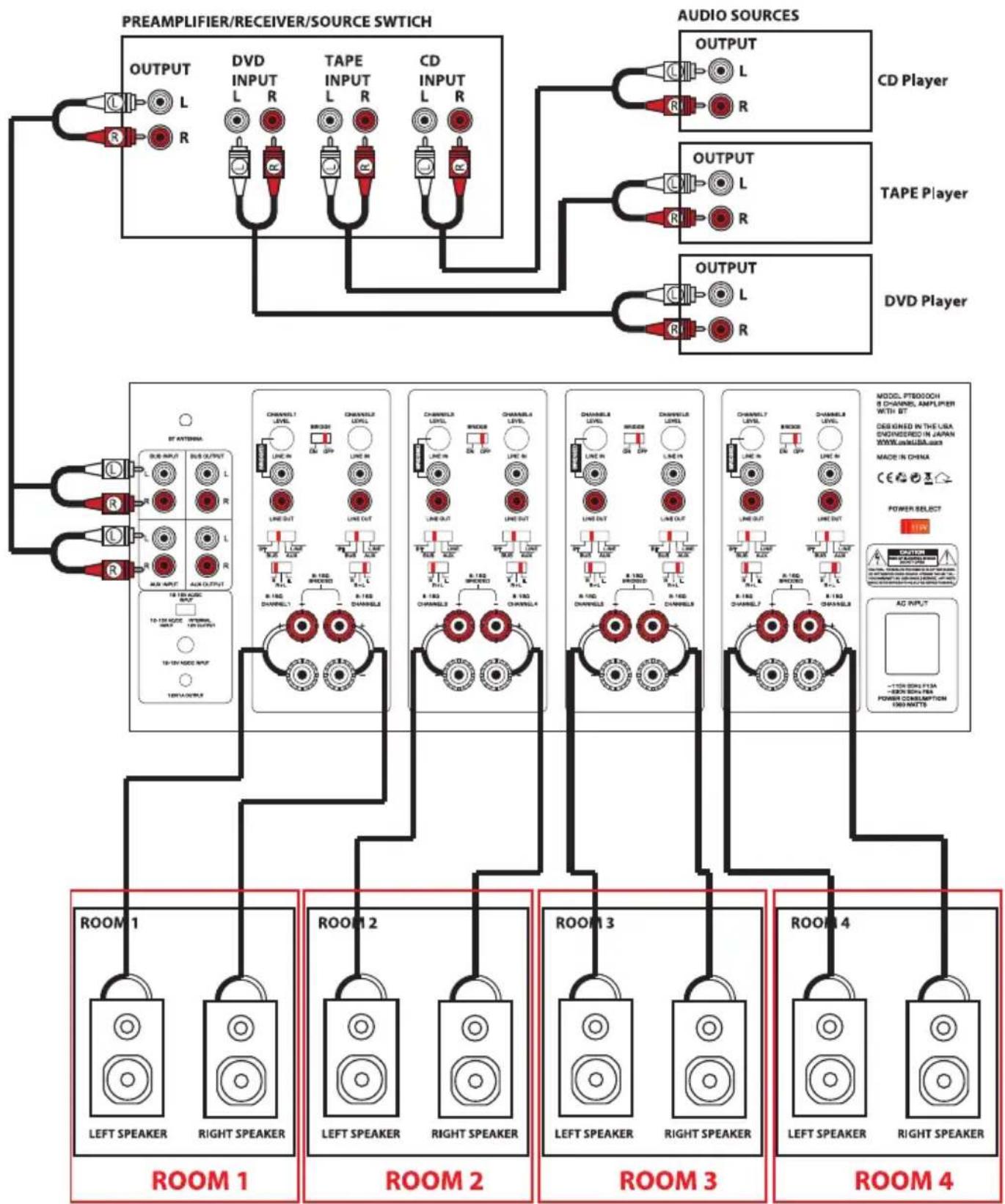

DIAGRAMM 7 - HEIMKINO-/MEHRRAUMINSTALLATION
INSTALLATIONSÜBERLEGUNGEN
TUN SIE:
- Platzieren Sie den Verstärker so, dass die Füße auf einer festen, ebenen und waagrechten Oberfläche stehen.
- Platzieren Sie den Verstärker in einem gut belüfteten Bereich, um eine ordnungsgemäße Kühlung zu gewährleisten. In Bereichen, die nicht ausreichend belüftet sind, wie enge Schränke oder Gestelle, kann es notwendig sein, kleine Ventilatoren zu installieren, um eine Luftbewegung zu erzeugen.
TUN SIE NICHT::
- Blockieren Sie nicht die Lüftungsschlitze oben oder unten am Verstärker. Platzieren Sie ihn niemals auf Teppich oder ähnlichem Material.
- Stellen Sie den Verstärker nicht in eine andere Position als horizontal mit den Füßen nach unten. Legen Sie ihn niemals auf die Seite oder so, dass er auf der Rückseite ruht, wo sich die Anschlüsse befinden.
- Stellen Sie den Verstärker nicht in der Nähe von Wärmequellen auf oder in einem Bereich, der Feuchtigkeit ausgesetzt wäre.
DAS SOLLTEN SIE WISSEN
- Das Netzteil ist sehr groß und kann daher in einigen Komponenten, wenn sie sehr nah am Verstärker platziert sind, ein Brummen verursachen.
Eingänge auswählen (siehe Diagramme 8 & 9)
Jeder Kanal ist in der Lage, die Quelle von vielen Eingängen zu übertragen. Die vier Haupteingänge sind BT, BUS, AUX und LINE IN. Die Auswahl dieser Eingänge erfolgt über den Eingangsauswahl-Schalter, gekennzeichnet mit "BT-BUS-AUX-LINE". Um eine Quelle für jeden Kanal auszuwählen, folgen Sie den untenstehenden Schritten:
1. Wählen Sie den gewünschten Eingang aus. Stellen Sie den
Eingangsauswahl-Schalter auf BT, BUS (spielt die Quelle, die mit dem BUS-EINGANG verbunden ist), AUX (spielt die Quelle, die mit dem AUX-EINGANG verbunden ist) oder LINE (spielt die Quelle, die mit dem LINE IN verbunden ist).
Diagram 8
BT.BUS.AUX.LINE
2. Die BT-, BUS- und AUX-Eingänge haben jeweils einen linken und rechten
Eingang. Der linke, rechte oder kombinierte linke und rechte Signal von diesen kann über den Schalter, der mit "R R+L L" gekennzeichnet ist, ausgewählt werden. Wählen Sie die Seite, die der Kanal liefern soll. Die Auswahl von "R" wird den rechten Kanal des ausgewählten Eingangs abspielen. Die Auswahl von "L" wird den linken Kanal des ausgewählten Eingangs abspielen. Die Auswahl von "R+L" wird die kombinierten Signale von rechts und links abspielen.
Diagram 9
R R+L R

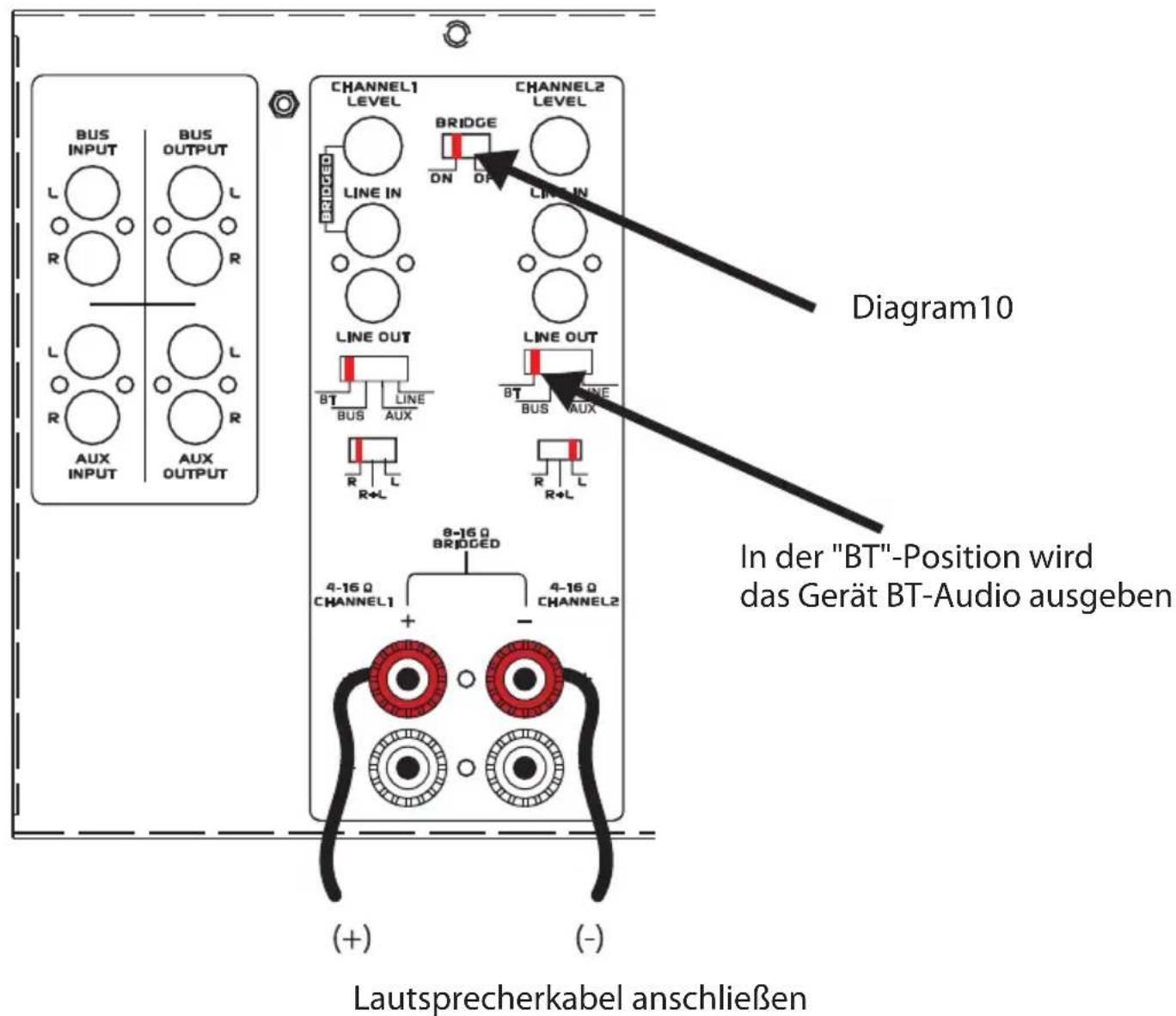

Brückenmodus auswählen (siehe Diagramm 11)
Unter normalen Betriebsbedingungen sollte dies in der 8-Ohm-Position belassen werden. Manchmal ist es wünschenswert, zwei Kanäle durch Brückenbildung zu einem zu kombinieren. Die Ausgabe der kombinierten Kanäle kann dann verwendet werden, um einen Lautsprecher zu betreiben. Um zwei benachbarte Kanäle zu überbrücken, stellen Sie sicher, dass der Impedanzschalter in der 80-Ohm-Position ist. Bewegen Sie anschließend den mit "BRIDGE" gekennzeichneten Schalter in die Position "ON".
Der Lautsprecher muss an die Klemmen angeschlossen werden, die unmittelbar unter dem Text "BRIDGED" liegen, wie in Diagramm 10 angegeben.
Alle Eingangsauswahlen und Einstellungen für die gebrückten Kanäle werden auf dem Kanal links durchgeführt.
Schließen Sie nicht mehr als einen Lautsprecher an die Ausgänge des gebrückten Kanals an.
VORSICHT: Verbindungen sollten nur hergestellt werden, wenn der Verstärker ausgeschaltet ist.
Verwendung von Standardverbindungen (siehe Diagramm 11)
Für die beste Leistung verwenden Sie hochwertige Lautsprecherkabel. Die Bananenstecker-Ausgänge auf der Rückseite des Verstärkers bieten eine Vielzahl von Möglichkeiten, Ihre Lautsprecher mit dem Verstärker zu verbinden.
Diagramm 11: Detail der Klemmanschlüsse
Anschließen der Lautsprecherkabel
Überprüfen Sie sorgfältig die linken (L) und rechten (R) Kanäle sowie die + (rot) und - (schwarz) Polaritäten der an dieses Gerät angeschlossenen Lautsprecher und stellen Sie sicher, dass die Kanäle und Polaritäten korrekt verbunden sind
- Entfernen Sie etwa 10 mm der Ummantelung vom Ende des Lautsprecherkabels und verdrehen Sie dann den Kern des Drahtes fest oder versehen Sie ihn mit einem Anschlussterminal.
- Drehen Sie das Lautsprecherterminal gegen den Uhrzeigersinn, um es zu lösen.
- Führen Sie den Kern des Lautsprecherkabels bis zum Anschlag in das Lautsprecherterminal ein.
- Drehen Sie das Lautsprecherterminal im Uhrzeigersinn, um es festzuziehen.
Anschließen der Line-Level-Audioeingänge
VORSICHT: Stellen Sie Verbindungen nur her, wenn der Verstärker ausgeschaltet ist.
Es gibt drei Bereiche, in denen ein Eingangssignal angeschlossen werden kann: BUS, AUX und LINE IN. Beziehen Sie sich auf die Systemdesignbeispiele, um zu bestimmen, welche Option am besten für Ihre Anwendung geeignet ist.
Audioausgänge
Quellen, die an die "BUS" oder "AUX" Eingänge angeschlossen sind, können an andere Komponenten oder Verstärker weitergeleitet werden, indem sie mit den entsprechenden Ausgangsbereichen rechts von jedem Eingangsbereich verbunden werden. Mit Standard-Audiopatchkabeln können Sie diese Ausgänge an die Eingänge eines anderen Verstärkers anschließen. Bis zu 5 Verstärker können hintereinander geschaltet werden.
AC-Stromversorgung
Stecken Sie den Stecker des mit dem Verstärker gelieferten AC-Kabels in die Steckdose auf der Rückseite des Verstärkers. Stecken Sie den zweipoligen Stecker direkt in eine 120V 60Hz Wandsteckdose.
VORSICHT: Schließen Sie den Verstärker nicht an den geschalteten Ausgang des Vorverstärkers oder Receivers an. Wenn Sie möchten, dass der Verstärker eingeschaltet wird, sobald der Vorverstärker oder Receiver aktiviert wird, verwenden Sie einen der Einschaltmodi, Spannung oder Audio.
BETRIEB

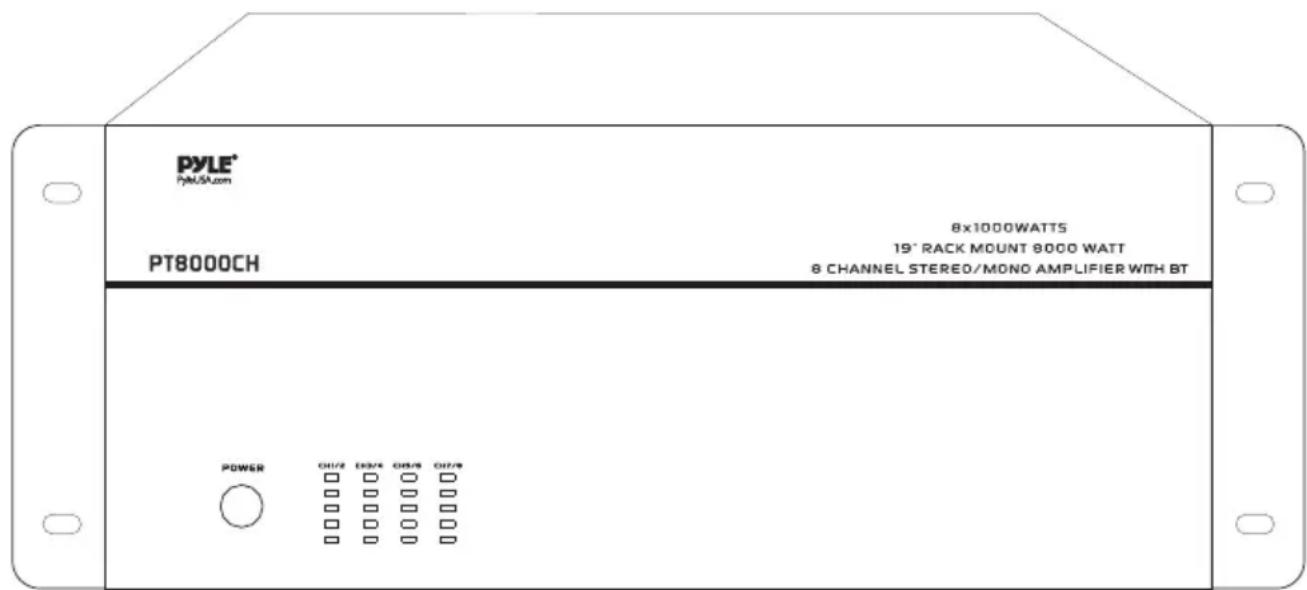

Siehe Diagramm 1 für die Position der folgenden Elemente:
Wenn sie leuchtet, zeigt die aktive LED an, dass der Verstärker in Betrieb ist. Weitere Informationen finden Sie im Abschnitt "Auswahl des Betriebsmodus" dieses Handbuchs.
Schutz-LEDs
Wenn die "Schutz"-LEDs auf der Vorderseite des Verstärkers leuchten, deutet dies darauf hin, dass entweder ein Fehler in der Verkabelung, dem Lautsprecher oder dem Verstärker dazu geführt hat, dass die mit der LED verbundenen Kanäle abgeschaltet wurden.
Pegelverstellknöpfelo
Die Pegelverstellknöpfe auf der Rückseite des Verstärkers können verwendet werden, um den Pegel jedes Kanals einzustellen. Es gibt viele Gründe, warum eine Anpassung des Pegels notwendig sein könnte. Sie möchten vielleicht andere Pegel im System genau anpassen, oder Sie möchten den Lautstärkepegel in einem Bereich, wie einem Kinderzimmer, begrenzen.
Verwendet, um die mitgelieferten externen Antennen für Bluetooth anzuschließen, wenn eine Verbindung zu einem tragbaren Gerät über Bluetooth hergestellt wird.
A. Platzieren Sie die externen Antennen für Bluetooth/Drahtlosverbindung gleichmäßig über dem Schraubterminal hinten.
B. Drehen Sie im Uhrzeigersinn, bis die Antenne vollständig angeschlossen ist.
C. Drehen Sie die Antenne nach oben für den besten Empfang.
FEHLERSUCHE
Der Verstärker ist so konzipiert, dass er störungsfrei funktioniert. Die meisten Probleme entstehen durch Bedienungsfehler. Wenn ein Problem auftritt, überprüfen Sie bitte zuerst die Fehlerbehebungsliste. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren autorisierten Händler.
| PROBLEM MÖGLICHE | URSACHEN UND LÖSUNGEN |
| Auf allen Kanälen ist kein Ton zu hörenli | Das Audiokabel zur Quellenkomponente ist nicht richtig angeschlossen oder das Kabel ist defekt. Verwenden Sie ein anderes Kabel, von dem Sie wissen, dass es funktioniert. Der Eingangsauswahl-Schalter ist falsch positioniert. Beachten Sie die Installationsanweisungen für die richtigen Einstellungen. Einige oder alle internen Sicherungen sind durchgebrannt. Bringen Sie den Verstärker zu Ihrem Händler zur Wartung. |
| Auf einem oder einigen Kanälen ist kein Ton zu hören | Das Audiokabel zur Quellenkomponente ist nicht richtig angeschlossen oder das Kabel ist defekt. Verwenden Sie ein anderes Kabel, von dem Sie wissen, dass es funktioniert.Der Eingangsauswahl-Schalter ist falsch positioniert. Beachten Sie die Installationsanweisungen für die richtigen Einstellungen. Der Brückenschalter ist falsch positioniert. Beachten Sie die Installationsanweisungen für die richtigen Einstellungen. Überprüfen Sie die Anschlusspunkte des Lautsprecherkabels sowohl am Verstärker als auch am Lautsprecher. Wenn ein Steckverbinder vorhanden ist, überprüfen Sie die Verbindungen an den Hebeln. Ein Lautsprecher funktioniert nicht. Stellen Sie sicher, dass der Kanal funktioniert, indem Sie ihn an einen Lautsprecher anschließen, von dem Sie wissen, dass er funktioniert.Die Pegelanpassung des Kanals ist ganz nach unten gedreht. Drehen Sie sie im Uhrzeigersinn, um die Lautstärke zu erhöhen.Einige oder alle internen Sicherungen sind durchgebrannt. Bringen Sie den Verstärker zu Ihrem Händler zur Wartung. |
| Auf allen Kanälen ist kein Ton zu hören | Das Audiokabel zur Quellenkomponente ist nicht richtig angeschlossen oder das Kabel ist defekt. Verwenden Sie ein anderes Kabel, das Sie als funktionstüchtig kennen.Der Eingangsauswahl-Schalter ist falsch positioniert. Beachten Sie die Installationsanweisungen für die richtigen Einstellungen. Einige oder alle internen Sicherungen sind durchgebrannt. Bringen Sie den Verstärker zu Ihrem Händler zur Wartung. |
| Ein Brummen oder Summen ist zu hören. | Das Geräusch kann durch eine Erdschleife im System verursacht werden. Versuchen Sie, dies zu beseitigen, indem Sie die Wechselstromstecker anderer Komponenten im System umdrehen.Weitere Ursachen können fehlerhafte Kabel sein. |
| Der Verstärker lässt sich nicht einschalten | Der Verstärker muss an eine funktionierende Steckdose angeschlossen sein.Der Netzschalter auf der Frontplatte muss eingeschaltet sein.Der Schalter für den Betriebsmodus ist möglicherweise falsch positioniert. |
Kalifornien Prop 65 Warnung
WARNUNG:
Dieses Produkt enthält Nickelkarbonat, das vom Staat Kalifornien als krebserregend sowie als Ursache für Geburtsfehler und andere Fortpflanzungsschäden bekannt ist. Nicht einnehmen. Für weitere Informationen besuchen Sie: www.P65warnings.ca.gov
MERKMALE:
- Mehrzonen-Audioquellen-Verstärkersystem
- Leistungsstarke & verzerrungsfreie Audioverteilung
- 8-Kanal-Soundverarbeitungsverstärker-Design
- Integrierte 4-Kanal-Brückenschalter (Bridge)
- Frontplatten-Farb-LED-Grafikanzeige für Audiopegel
- Unabhängige Drehregler für Kanallautstärke
- Kanalkonfiguration: Links/Rechts/Mono - Bus/AUX-Eingang
• Vergoldete Audio-/Lautsprecheranschlüsse - 8-Wege-Lautsprecheranschlussklemmen (Banana Plug) Ausgänge
- Durchgangsausgang für externe Verstärker-Verbindung (Daisy-Chaining)
- Individuelle Kanalsicherheit mit Schutz- und Überlastschaltung
• Hauptschalter, EIN/AUS - Universelle Rack-Montage-Kompatibilität
- Perfekt für Heimkinos & Steuerung von Mehr-Raum-Audiosystemen
- Einsatz in Heim-, Büro- und Geschäftsanwendungen
- Eingebautes Bluetooth für kabelloses Musikstreaming
TECHNISCHE SPEZIFIKATIONEN:
- Maximale Leistungsausgabe: 8-Kanal x 1000 Watt
- Rack-Montierbar: 4U Rackplatz
• RMS-Leistungsausgabe: 100W x 8-Kanal bei 80hm
• T.H.D.: <1%
• Stromversorgung: 115/230V umschaltbar (DC 12-15V)
WAS IST IN DIE SCHACHTEL:
• 8-Kanal-Verstärker
- Stromkabel
Bluetooth-Konnektivität:
- Empfängt drahtloses Signal für Audio-Streaming
- Einfaches und problemloses Pairing-Setup
- Integrierte Antenne für erweiterte drahtlose Reichweite
- Kompatibel mit allen heutigen modernen Geräten (Smartphones, Tablets, Laptops, Computer usw.)
- Bluetooth-Version: 5.0
- Bluetooth-Netzwerkname: 'PYLEUSA' oder "BT"
• Drahtlose Reichweite: über 40 Fuß
Fragen? Probleme? Wir sind hier, um zu helfen!
1.718.535.1800
PyleUSA.com/ContactUs
