261792 - Schleifmaschine SILVERLINE - Kostenlose Bedienungsanleitung

Produkttyp	Bandschleifer
Marke	Silverline
Modell	261792
Stromversorgung	230-240 V~, 50 Hz, 730 W
Leerlaufdrehzahl	260 U/min
Schleiffläche	76 x 140 mm
Bandabmessungen	76 x 457 mm
Abmessungen (LxBxH)	315 x 150 x 130 mm
Gewicht	2,8 kg
Kabellänge	2 m
Schutzklasse	II (doppelte Isolierung)
Schutzart	IP20
Schalldruckpegel	85 dB(A)
Schallleistungspegel	96 dB(A)
Vibration (Hauptgriff)	2,84 m/s²
Staubbeutel	Ja, im Lieferumfang enthalten
Enthaltenes Zubehör	2 Ersatzkohlebürsten
Funktionen	Dauereinschaltung, Bandzentrierrad, Zusatzhandgriff
Wartung	Reinigung mit trockenem Tuch, Schmierung, Austausch der Bürsten und des Riemens
Garantie	3 Jahre (Registrierung innerhalb von 30 Tagen)
Entsorgung	Nicht mit dem Hausmüll entsorgen, gemäß den Vorschriften recyceln

Häufig gestellte Fragen - 261792 SILVERLINE

Wie wechselt man das Schleifband ?

Schalten Sie den Schleifer aus und ziehen Sie den Netzstecker. Betätigen Sie den Spannhebel, um die Spannung zu lösen, entfernen Sie das alte Band, legen Sie das neue Band unter Beachtung der Pfeilrichtung ein, und klappen Sie den Hebel zurück. Schließen Sie das Gerät wieder an und überprüfen Sie die Zentrierung.

Wie zentriert man das Schleifband ?

Nachdem Sie das Band eingelegt und den Schleifer eingesteckt haben, halten Sie ihn von jeder Oberfläche fern und betätigen Sie den Auslöser. Wenn das Band wandert, schalten Sie das Gerät aus und drehen Sie das Bandzentrierrad (8), bis das Band mittig auf den Rollen läuft.

Wie reinigt man den Schleifer ?

Ziehen Sie den Netzstecker. Verwenden Sie eine weiche Bürste oder ein trockenes Tuch, um den Staub zu entfernen. Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals direkt Wasser und stellen Sie sicher, dass das Gerät vor der erneuten Verwendung trocken ist.

Wie tauscht man die Kohlebürsten aus ?

Die Kohlebürsten nutzen sich mit der Zeit ab. Wenn der Motor an Leistung verliert oder ungewöhnliche Funken erzeugt, lassen Sie sie von einer autorisierten Reparaturwerkstatt austauschen. Ein Paar Ersatzbürsten ist im Lieferumfang enthalten.

Welche Sicherheitsvorkehrungen sind beim Schleifen zu treffen ?

Tragen Sie stets eine Schutzbrille, eine Staubmaske (mindestens FFP2), einen Gehörschutz und Handschuhe. Sorgen Sie für gute Belüftung des Arbeitsbereichs und halten Sie Kinder fern.

Welche Materialien können mit diesem Schleifer geschliffen werden ?

Dieser Schleifer ist zum Schleifen von Holz, Metall, Kunststoff und ähnlichen Materialien geeignet. Verwenden Sie ihn nicht an Materialien, die Asbest oder reines Magnesium enthalten. Seien Sie vorsichtig bei alten Lacken auf Bleibasis.

Wie verwendet man den Staubbeutel ?

Befestigen Sie den Staubbeutel vor dem Gebrauch am Absaugstutzen. Für optimales Schleifen leeren Sie den Beutel, bevor er halb voll ist. Verwenden Sie den Beutel nicht beim Schleifen von Metall (Brandgefahr). Reinigen Sie das Gerät zwischen verschiedenen Materialien.

Wie aktiviert man den Dauerbetrieb ?

Drücken Sie den Ein-/Ausschalter (3) und gleichzeitig den Dauereinschaltknopf (4). Lassen Sie dann den Schalter los: Das Gerät läuft im Dauerbetrieb. Zum Ausschalten drücken Sie erneut den Schalter und lassen ihn los.

Wie registriere ich die 3-jährige Garantie ?

Gehen Sie innerhalb von 30 Tagen nach dem Kauf auf silverlinetools.com, klicken Sie auf 'Registrierung' und geben Sie Ihre persönlichen Daten sowie die Produkt- und Kaufdetails ein. Sie erhalten eine Garantieurkunde im PDF-Format.

Wie hoch ist der Geräuschpegel dieses Geräts und sind Schutzmaßnahmen erforderlich ?

Der Schalldruckpegel beträgt 85 dB(A) und der Schallleistungspegel 96 dB(A). Es ist obligatorisch, einen Gehörschutz zu tragen, da der Schwellenwert von 85 dB(A) überschritten wird. Begrenzen Sie Ihre Expositionszeit.

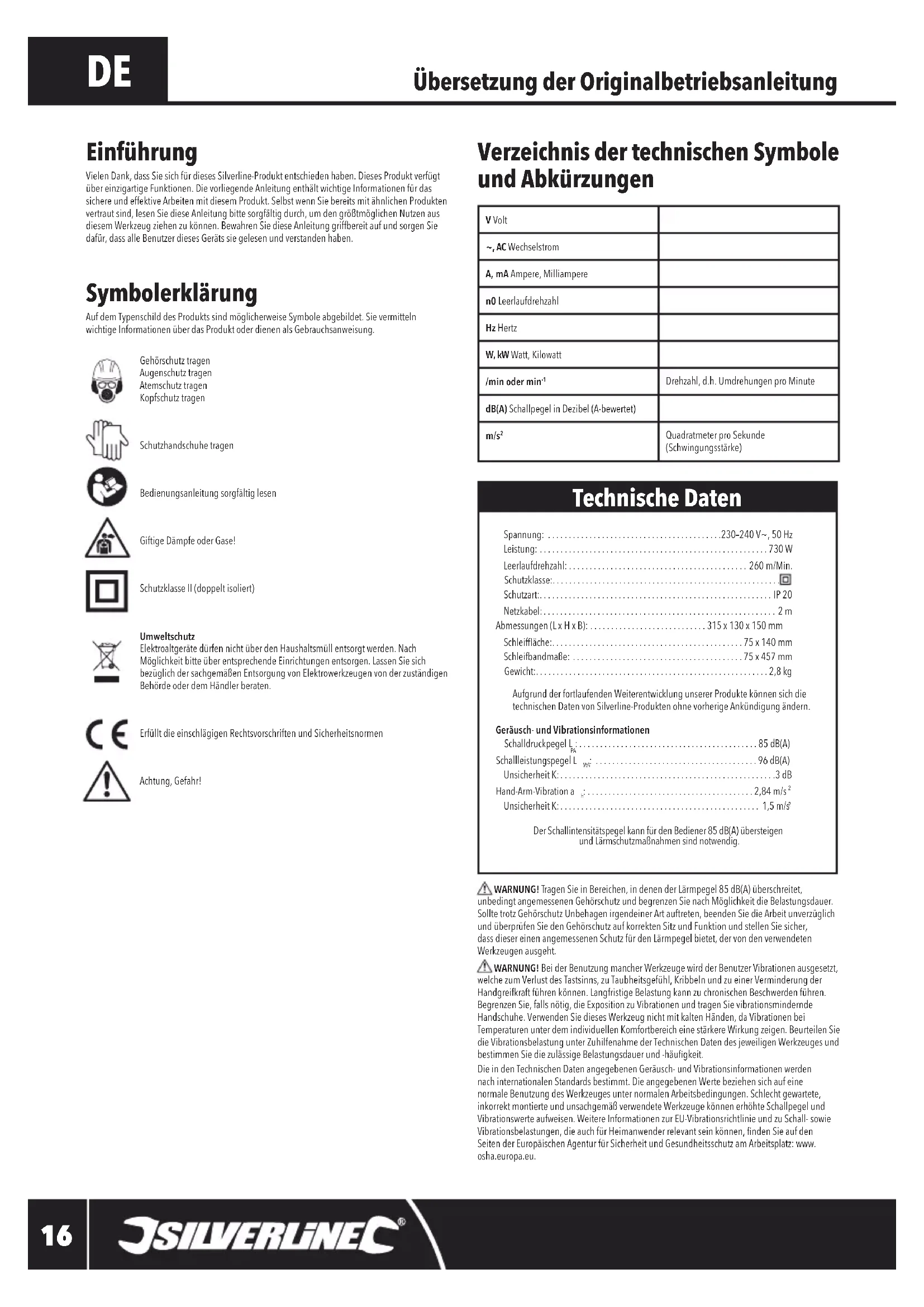

BEDIENUNGSANLEITUNG 261792 SILVERLINE

Vielen Dank, dass Sie sich für diese Silverline Produkt entschieden haben. Diese Produkt verflügt über einzigartige Funktionen. Die vorliegenden Anleitung enthalt wichtige Informationen für das sichere und effektive Arbeitsmen mit dieser Produkt. Selfest wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitungitte borgfällig durch, um dengroßtomöglichen Nutzen aus dieser Werkzeugziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dazu, dass alle Benutzer these Geräts sie gelesen und verstanden haben.

Symbolerklarung

Auf dem Typenschild des Produkts sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehorschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lessen

Giftige Dampfe oder Gase!

Schutzklasse II (doppelit isoliert)

Umweltschutz

Elektroaltgerate)durfen nicht uber den Haushaltsmull entsorgt werden. Nach Mochigkeititte uber entsprachende Einrichtungen entsorgen. Lassen sie sich bezuglich der sachgemäßen Entsorgung von Elektrwerkzeugen von der zuständigen Behörde oder dem Handl er beraten.

Erfullt die einschlagigen Rechtsvorschriften und Sicherheitsnormen

Achtung, Gefahr!

Verzeichnis der technischen Symbole und Abkürzungen

V Volt
~, AC Wechselstrom
A, mA Ampere, Milliampere
n0 Leerlaufdrehzahl
Hz Hertz
W, kW Watt, Kilowatt
/min oder min-1	Drehzahl, d.h. Umdrehungen pro Minute
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s2	Quadratmeter pro Sekunde(Schwungungsstärke)

Technische Daten

Spannung: 230-240 V~, 50 Hz

Leistung: 730 W

Leerlaufdrehzahl: 260 m/Min.

Schutzklasse:

Schutzart: IP 20

Netzkabel 2m

Abmessungen (L× H× B) 315x130x150mm

Schleifflache: 75 x 140 mm

SchleifbandmaBe: 75 x 457 mm

Gewicht: 2,8 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte konnen sich die technischen Daten von Silverline Produkten ohne vorherige Ankündigungändern.

Gerausch- und Vibrationsinformationen

Schaildruckpegel 85 dB(A)

Schalleistungspegel L 96 dB(A)

Unsicherheit K: 3 dB

Hand-Am-Vibration a 2,84 m/s

Unsicherheit K: 1,5 m/s

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

WARNING! Tragen Sie in Bereichen, in denen der Lämpegel 85 dB(A) überschnittet, unbedingt angemessenen Gehorschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehorschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehorschutz auf korrekten Sitz und Funktion und stellen Sie sich, dass dieser einen angemessenen Schutz für den Lämpegel bietet, der von den verwendenten Werkzeugen ausgeht.

WARNING! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastinsn, zu Taubheitsguhl, Kribbeln und zu einer Verminderung der Handgreifkraft führen konnen. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen sie vibrationsmindernde Handschuhe. Verwendten Sie these Werkeug nicht mit kalten handen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine starkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zulässige Belastungsduer and hαufigkeit.

Die in den Technischen Daten angegebenen Gerausch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhe Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall-sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein konnen, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www. osha.europa.eu.

Der in dieser Anweisung angegebene Schwingungsgesamtwert wurde mittels eines standardisierten Prüfverfahrens gemessen und kann zum Vergleich verschiedener Werkzeuge genutzt werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Warning! Die Schwingungsbelastung während der Arbeit mit dem Elektronikzeug kann je nach Einsatzart des Werkzeugs vom angegebenen Schwingungsgesamtwert abweichen. Um angemessene Sicherheitsmaßnahmen zum Schutz des Bedieners ergreifen zu konnen, sollenn für eine genaue Abschätzung der Schwingungsbelastung auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist ist oderzarl lauf,aber nicht tatsächlich im Einsatz ist.

Betreiben Sie das Gerät erst, nach dem Sie diese Gebrauchsanweisung und alle am Gerät angebrachten Etiketten aufm Kernsam gelesen und verstanden haben. Bewahren Sie diese Anleitung zusammen mit dem Gerät für spätere Nachschlagezwecke auf. Vergewissemn Sie sich, dass alle Benutzer deses Gerätes die Graubauschanweisung vollständig verstanden haben.
Auch wenn these Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sãmtliche Restrisiken auszuschlieben. Geräst stets mit Vorsicht verwenden. Sollten sie sich bezüglich der sachgemäßen und sicheren Verwendung deses Gerätes nicht vollkommen sich sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Beachen Sie alle mit dem Gerat gelieferten Sicherheitsinweis, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen veruschen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitswissen verwendete Begriff, Elektrowerkeutz bezieht sich auf netzbetriebene Elektronerkzeuge (mit Netzkabel) und auf aktubetriebene Elektronerkzeuge (ohne Netzkabel).

1) Arbeitsplatzssicherheit

2) Elektrische Sicherheit

3) Sicherheit von Personen

a) Halten Sie Ihr Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeschieder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen funken, die den Staub oder die Dämpfe entzüben können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
a) Der Anschlussstecker des Elektrowerkeugees muss in die Steckdose passen. Der Stecker damit in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkeugeen. Unveränderte Stecker und passende Steckdosen verringem das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zu siehen. Halten Sie das Kabel fern von Hitze, Öl, scharen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkeugeins feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
a) Seien Sie aufmerksam, achen Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühde sind oder anderer dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie personliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschut, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkezeug ausgeschalten ist, bzw. Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnahmen oder tragen. Wenn Sie beim Tragen des Elektronwerkezeuges den Finger am Schalter haben oder das Geräteingeschlossen an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfern den Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug entschaften. Ein Werkzeug oder Schlussel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lasst sich das Elektronwerkzeug in unerwarteten Situationen better kontrollieren.

5) Service

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuie fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährungen durch Staub verringn.
h) Vernachlassigen Sie bei früherer Arbeit mit Elektrowerkzeugen trotz der Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlassiges Handeln kann in Sekundenbruchteilen zu schwerten Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwendten Sie für ihre Arbeit das für bestimmte Elektrowerzeug. Mit dem passenden Elektrowerzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzten Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repaieriert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vormehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektronwerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gört nicht benuten, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gegeben haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarften Elektrowerkeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgtaltig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwendten Sie Elektrowerkzeug, Zubehör, Einsatzwarkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie bereits die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflachen trocken, sauber und frei von Fett und Öl. Ratschige Hande und Grifflachen machen die sichere Handhabung des Werkzeugs in unvorhergesehenen Situationen unwichtig.
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Schleifgeräte

WARNING! Halten Sie das Elektrowerkzeug nur an den isolierten Handgriffen bzw. Grifflachen, denen das Schleifband-/blatt konnte mit dem Netzkabel in Kontakt kommt. Wirde eine spannungsführende Leitung beschäftigt, können dadurch freiliegende Metallitheile des Elektrowerkzeugs unter Spannung gesetzt werden und dem Bediener einen Stromschlag verseten.

WENRUNGI Setzen Sie Schraubzwingen o.ä ein, um das Werkstück an einer stabilen Arbeitsflüsse zu fixieren. Wir das Werkstück mit der Hand oder gegen den Körper gehalten, ist es nicht sticht genug und es kann zu einem Verlust der Kontrolle über das Gerätkommen.

a) Tragen Sie stets geeignete persönliche Schutzausstung einschließlich Staubmaske (mindestens Schutzklasse FFP-2), Schutzbrille und Gehorschutz.
b) Sorgen Sie davon, dass alle in der Höhe des Arbeitsbereichs befindliche Personen ebenfalls geeignete persönliche Schutzausrüstung/TRagen.
c) Seien Sie besonderss vorsichtig beim Schleifen von Hölzern, die Giftstoffe erzeugen (z.B. Buche, Eiche, Mahagoni und Teak), da hierdurch bei einigen Personen starke Reaktionen hervorgufen werden.
d) Bearbeiten Sie nimals Asbest enthaltene Materialien. Falls Sie sich nicht sichere sind, ob ein Object Asbest enthalt, ziehen Sie einen Fachmann hinzu.
e) Schleifen Sie kein Magnesium oder Legierungen, die einen hohen Magnesiumanteil enthalten.
f) Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten Oberflächen vorsichtig. Beim Schleifen von behandelten Oberflächen kann giffiger oder anderweitig schädlicher Staub entstehen. Wenn Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorfinden.
g) Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entstehen, istalanders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen Personen nicht, sich in der Nane des Arbeitsbereichs aufzahalten, auch wenn diese geeignete personliche Schutzausrüstung tragen.
h) Setzen Sie zur Bekämpfung von Staub und Abfallstoffen nach Möglichkeit immer ein Staubabsaugsystem ein.
i) Lassen Sie besondere Vorsicht walten, wenn Sie eine Maschine sowohl zum Schleifen von Holz als auch von Metall verwenden. Funken von der Metallbearbeitung können den Holzstaub leicht entzünden. Reinigen Sie das Gerät stets gründlich, um die Brandgebung zu verringer.

j) Entleeren Sie den Staubbeutel/-behälter (falls vorhanden) während des Gebrachs regelmäßig, d.h. vor dem Einlagen von Pausen und nach Abschluss der Schleifanwendung. Staabstell eine Explosionsgefahr dar. Schütten Sie Schleifstaub davon nicht ins offene Feuer. Wenn Öl-oder Wassertropien mit Staubeilchen in Berührung gelangen, kann es zu Selbstenzündungkommen. Entsorgen Sie Abfallstoffe sorgfältig und vorschfrämbig entsprechend der ortlich gehlenden Gesetze und Bestimmungen.
k) Arbeitsflächen und Schleifblätter konnen während der Arbeit sehr hei werden. Wenn Anzeichen von Verbrennung (Rauch oder Asche) auf der Arbeitsflüche zu erkennen sind, stellen Sie die Arbeit ein undLANsien Sie das Werkstuck abkühlen. BeriHren Sie die Arbeitsflüche und das Schleifblatt nicht, bevor siebe abkühlen konnten.
1) Den laufenden Schleifaufsatz nicht berühren.
m) Schalten Sie das Gerät stets aus, bevor Sie es ablegen.
n) Gerät nicht zum Nasschleifen verwenden. In das Motorghäuse eindringende Flüssigkeiten können schwere Stromschlagen verursachen.
o) Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Schleifblatt- oder Zubehörwechsel vornehmen.
p) Auch wenn这点 Gerät wie vorgeschreiben verwendet wird, ist es nicht möglich, sãmtliche Restrisiken auszuschlieben. Sollen Sie sich in irgendeiner Weise unsicher beschädlich der sachgemäßen und sicheren Benutzung这点 Werkezeugs sein, verwenden Sie es nicht.

Geräteübersicht

1 Zusatzgriff

2 Hauptgriff
3 E n/Ausschalter
4 Einschaltarretierung
5 Staufangbeutel
6 Absaugstutzen
7 Antriebsriemenabdeckung
8 Bandlaufjustierschaube
9 Fontrolle
10 Schleifband (80er-Kornung)
11 landspannhebel
12 lintere Rolle

Standardzubehör (nicht abgebildet):

1 Paar Ersatzkohtlebursten

Bestimmungsgemäß Verwendung

Bandschleifer für leichte bis mittlere Schleifanwendungen und erhöhten Materialabtrag an Hart-und Weichholz sowie vergleichbaren Werkstoffen.

Auspacken des Gerätes

• Packen Sie Ihr Gerät vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
  Vergewisern Sie sich, dass ähnliche Teile des Gerätes vorhanden und in einwandfreiem Zustand sind. Sollen Teile fehlen oder beschädigt sein, dazu Sie diese ersetzen, bevor Sie das Gerät verwenden.

Vor Inbetriebnahme

WARNING! Vergewissem Sie sich vor dem Anbringen oder Wechseln von Zubehörteilen, dass der Schleifer vom Stromnetz getrennt ist.

Staubfangbeutel anschließen

• Bringen Sie vor Inbetriebnahme des Schleifers den Staubfangbeutel (5) am Absaugstutzen (6) an.
  WARNING! Verwenden Sie den Staubfangbeutel nicht zum Schleifen von Metall! Andernfalls konnten heiße Metallteilchen und Funken Holzstaubrückstände entzüren und den Staubbeutel in Brand setzen. Reinigen Sie das Gerat beim Wechseln zwischen Holz- und Metallbearbeitung zwischen den Arbeitsgängen stets äußert gründlich.

Schleifbandkörnung wahlen

Grob (40er-Kornung) zum Abschleifen rauer Flächen
- Mittel (80er- und 100er-Kornung) zum Ebenen nach dem Grobschliff
Fein (120er-Kornung) fur den Feinschliff

Hinweis: Verwenden Sie stets hochwertige Schleifbänder, um gute Schleifergebnisse zu erzielen. Prüfen Sie den Schleifeffekt zuzhust an einer unaufläufige Stelle am Werkstuck und bestimmten Sie, ob das gewählte Schleifblatt für die auszuführende Arbeit geeignet ist.

Schleifbänder wechseln

WARNING! Trennen Sie den Bandschleifer stets vom Stromnetz, bevor Sie das Schleifband (10) wechseln.

1. Ziehen Sie den Bandspannhebel (11) seitlich nach außen, um das alte Schleifband zu lockern.
2. Das Schleifband kann nun abbezogen werden.
3. Überprüfen Sie vor dem Aufziehen des neuen Schleifbands seinen Zustand.
4. Ziehen Sie das neue Schleifband auf. Der Drehrichtigungspeil am Schleifband muss bzw ein dieselbe Richtung weisen wie der Pfeil an der hinteren Rolle (12).
5. Drucken Sie den Bandspannhebel zum Spannen des Schleifbands wieder nach innen.
6. Schlieben Sie den Schleifer ans Stromnetz an.
7. Halten Sie den Schleifer gut mit beiden Händen fest und vonamtlichen Flächen fern. Betätigten Sie dann den Ein-/Ausschalter (3), um die Ausrichtung des Schleifbands zu überprüfen.
8. Falls das Schleifband nicht mittig ausgerichtet ist, schalten Sie den Schleifer ab und richten Sie das Band durch Drehen der Bandlaufjustierschraube (8) exakt mittig auf den Rollen (8 und 12) aus.
9. Lassen Sie den Schleifer etwa eine Minute lang im Leerlauf laufen, um zu prüfen, dass das Schleifband ordnungsgemäß aufgezogen ist.

WARNING! Den Schleifer nimals mit einem abgenutzten oder beschädigten Schleifband verwenden!
WARNING! Niemals dasselbe Schleifband für Holz und Metall verwenden! Metallspane konnten am Schleifband anhaften und die Holzoberfläche verkatzen.

Bedienung

WARNING! Tragen Sie bei der Arbeit mit thisem Gerät stets eine Schutzbrille, angemessenen Atem- und Gehörschutz sowie geeignete Schutzhandschuhe.

Ein- und Ausschalten

WARNING! Schalten Sie den Schleifer nimials ein, wenn das Schleifband das Werkstück oder eine andere Oberfläche berührt. Anderfalls kann der Bediener die Kontrolle über das Gerät verlieren, was zu schweren Verletzungen führen kann.

1. SchlieBen Sie den Schleifer ans Stromnetz an.
2. Drucken Sie den Ein-/Ausschalter (3) zum Einschalten des Schleifers.
3. Lassen Sie den Schalter wieder los, um die Maschine anzuhalten.
4. Um den Schleifer im Dauerbetrieb laufen zu halten Sie den Ein-/Ausschalter gestrück und betierten Sie die Einschaltaretierung (4). Nach Freigabe des Ein-/Ausschalters lauf der Schleifer nun weiter.
5. Betätigen Sie kurz den Ein-/Ausschalter, um den Dauerbetrieb wieder zu deaktivieren.

Schleifen

Hinweis: Dieser Schleifer ist auf das Schleifen von Holz, Metall, Kunststoff u.a. ausgelegt.

1. Schleifen Sie stets in sich überlappenden Bahnen und immer parallel zur Faserrichtung.
2. Schleifen Sie zum Entfernern von Anstrichen und zum Glätten sehr rauer Oberflächen in beiden Richtungen diagonal zur Faserrichtung und abschiedeBend parallel zur Faserrichtung.

Hinweis: Die Bauweise des Schleifers erlaubt ein Schleifen bis direkt an die Kante senkrechter Flachen.

1. Verwenden Sie die Frontrolle (9) ausschließlich zum Schleifen von Ecken und unregelmäßige geformten Flächen.
2. Heben Sie den Bandschleifer stets von der Werkstuckoberfläche ab, bevor Sieihn absalten.
   WARNING! Das Schleifband lauft auch nach dem Freigegeben des Ein-/Ausschalters (3) noch kurze Zeit weiter. Halten Sie die Hande vom Schleifband fern und legen Sie das Gerät nicht ab, bis der Motor zum volligen Stillstand gekommen ist.

Staubfangbeutel entleeren

1. Ziehen Sie den Staubfangbeutel (5) vom Staubabsaugstuten (6) ab.
2. Offnen Sie den Staubfangbeitel am ReiBverschluss und entleeren und reinigen Sieihn.
3. Ziehen Sie ihn wieder auf den Staubabsaugstutzen auf.

WARNING! Schalten Sie den Schleifer stets aus und trennen Sie ihn vom Stromnetz, bevor Sie den Staubfangbeutel abnehmer.
Hinweis: Wenn der entstehende Schleifstaub schädliche Substanzen wie z.B. Farb- und Lackpartikel, Oberflächenbeschrichtungen usw. enthalt, entsorgen Sie ein entsprechend geltenden Vorschriften und Richtlinien.
WARNING! Leeren Sie den Staubfangbeutel, wenn erst hochstens halbvoll ist, damit eine optimale Staubabsaugung gewährleistet ist.

Hinweis: Reinigen Sie das Gerät sehr gründlich, wenn Sie zwischen der Bearbeitung von Holz und Metall wechseln.

Zubehör

• Eine Reihe an Zubeho and Verbrauchsartikeln einschlieBlich Schleifbändern ist über ihren Silverline-Fachhandler erhalten.
• Ersatzteile können unter toolsparesonline.com bezogen werden.

Wartung und Pflege

WARNING! Trennen Sie das Geräst stets vom Stromnetz, bevor Sie Wartungs- oder Reinigungserarbeiten durchführen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleib. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

Antriebsriemen wechseln

• Wenn das Schleifband bei eingeschalteten Schleifer nicht lauft, dann ist möglicherweise der Antriebsriemen verschlüssen oder defekt.
  Wechseln des Antriebsriemens:
• Lösien Sie die Schraube, die sich mittig an der Antriebsriemenabdeckung (7) befindet, mit einem passenden Schraubendreher (nicht im Lieferumfang enthalten).
• Nehmen Sie die Antriebsriemenabdeckung ab.
• Ziehen Sie den abgenutzten Riemen zuerst von derkleineren Antriebsrolle (links) und dann von der groBeren Antriebsrolle (rechts) ab.
• Entfernen SieSAMTlicheAblagerungen.
• Setzen Sie den neuen Antiebsriemen zuerst auf die große Antriebsrolle und achten Sie dazu darauf, dass die Zähne des Riemens in die Lücken der Antriebsrolle greifen. Halten Sie den Antiebsriemen gut an der größeren Antriebsrolle und schiben Sie den Riemen auf die petite Antiebsrolle.
• Drehen Sie die größere Antriebsrolle von Hand, um den Antriebsriemen auf gleichmäßigen Lauf zu prufen und zu kontrollieren, dass er die keinere Antriebsrolle anreibt.
• Bringen Sie die Antriebsriemenabdeckung wieder an.
• Drehen Sie abschlieBend die Schraube wieder ein.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschreiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkurzt. Reinigen Sie das Gerätegehause mit einer weichen Bürste oder einem trockenden Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.
• Säubern Sie das Gerätegehäuse mit einem feuchten Lappen und einem milden Reinigungsmittel. Verwendten Sie keinesfalls alkohol- oder benzinhaltige oder andere scharfe Reinigungsmittel.
• Reinigen Sie Kunststoffeile niemals mit Atzmitteln.

Schmierung

• Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen leicht mit einem geeigneten Sprühschmiermittel.

Kohlebürsten

Mit der Zeit unterliegen die Kohlebürsten des Motors dem VerschleiB.
- Wenn der VerschleiB der Bursten fortgeschritten ist, kann dadurch die Motorleistung abnehmer, die Maschine kurzzeitig ausfallen oder es kann zu sightbarer Funkenbildung kommt.
- Lassen Sie die Kohlebürsten bei derartigen VerschleiBanzeichen von einem zugelassenen Vertragskundendienst ersetzen.

Hinweis: Im Lieferumfang these Schleifers ist ein Paar Ersatzkohlebfürsten enthalten.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Website: www.silverlinetools.comt

GB-Postanschrift:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Großbritannien

EU-Postanschrift:

Toolstream B.V.

Holtum-Noordweg 11

Unit 4

6121 RE Born

Niederlande

Lagerung

Gerat an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registieren Sie diesen Antikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrkaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klichen Sie auf „Registriierung" und geben Sie Folgenden ein:

• Ihr personlichen Angaben
• Produktdetails und Kaufinformationen

Sobald dieser Anteil registriert worden ist, wird ihre Garantiebescheinigung im PDF-Format erzeugt.itte drucken Sie sie aus und bewahren Sie sie zusammen mit ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Antikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie esitte mit ihrer Kaufbeleg zu dem Fachhandel, bei dem es gekauft wurde, und informieren Sie diesen über die Mangel. Das Gerat wird daraufhin ersetzt oder der Kaufpreis zurickerstattet.

Falls dieser Antikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie esitte an:

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatumse einreichen und ihren Namev und ihre Adresse sowie den Ort des Kaufs angegeben, bevor etwa Arbeiten durchgefuhlrt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mangeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Antikel sollenen sich in sauberem und sicherez Zustand befinden und sorgfältig verpackt zur Reparatur eingeschiedt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verwiegt werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Antikels führt nicht zur Veränderung des Garantiezeitaums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch Kostenlose Reparatur des Werkzeugs (ohne Versand Kosten) oder Ersatz durch ein Werkzeug in einwandfrei Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Aktikels unter dieser Garantie erfolgt zusätzlich zu ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

• Die Reparatur des Articles, nach dem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlherfahtes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitaum befind.
• Wenn ein Ersatseil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen Funktionellen Ersatz austauschen.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:
- Normale Verschleiberscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z. B. an Messern, Bürsten, Riemen, Glühbmen, Batterien usw.
- Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und andere zugehöriger Teilen.
- Unfallschaden und Fehler, die durch unsachgemäß Verwendung oder Wartung, Missbrauch, Nachlassigkeit oder fahrlassige Bedienung oder Handhabung des Aktikels entstanden sind.
- Verwendung des Artikels für andere als normale Haushaltszwecke.
- Jegliche Veränderungen oder Modifikationen des Artikels.
Die Verwendung von Teilen oder Zubehor, die keine Originalkomponenten von Silverline Tools sind.
- Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
- Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.
- Ansprüche, die über die Rechte zur Behebung von Mangeln an dem in diesen Garantiebedingungen genommen Werkzeug hinausgehen.

Introduccion

Giftige dampen of gassen!

2) Elektrische verilgheit

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen

ES 3 años de garantía. Registre su producto online durante los primeros 30 días. Se aplican关键时刻 y conditiones.
IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
NL 3aar garantie. Registreeuw product bennen 30
dagen online.Algemene voorwaarden zijn van toepassing
PL 3 Letnia Gwarancja. Zarejestruj sie online w ciagu 30 dni.Obowiazuja Zasady i Warunki
