Produkttyp	IP-Telefon für Unternehmen
Marke	Grandstream
Modell	GRP2616
Hauptbildschirm	4,3 Zoll TFT-Farb-LCD (480x272)
Zweitbildschirm	2,4 Zoll LCD (320x240) für BLF-Tasten
Leitungstasten	6 zweifarbige Tasten, programmierbar bis zu 24 BLF-Tasten
Kontexttasten	5 programmierbare Tasten
Netzwerkkonnektivität	2 Gigabit-Ports (LAN/PC), WLAN, Bluetooth
Stromversorgung	12V DC Netzteil inklusive, PoE-kompatibel (802.3af)
Audio	HD-Qualität, Lautsprecher, Hörer, Headset, 3-Wege-Konferenz
Telefonfunktionen	SIP-Anrufe, Weiterleitung, Halten, Konferenz, Voicemail (MWI), Telefonbuch
Montage	Tisch (Ständer enthalten) oder Wand (Haltebügel separat erhältlich)
Abmessungen (ca.)	240 x 200 x 90 mm
Gewicht (ca.)	1 kg
Sicherheit	Kensington-Schloss
Wartung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Garantie	Garantiebedingungen auf der Grandstream-Website einsehen
Kundendienst	Wenden Sie sich an den Grandstream technischen Support

Häufig gestellte Fragen - GRP2616 GRANDSTREAM

Wie konfiguriere ich das GRP2616 mit meinem SIP-Server ?

Gehen Sie zum Menü MENU → Telefon → SIP → Konto. Geben Sie den SIP-Proxy, den ausgehenden Proxy, den SIP-Benutzernamen, den Authentifizierungsnamen und das Passwort ein, die von Ihrem Anbieter bereitgestellt werden. Sie können die Konfiguration auch über die Weboberfläche vornehmen, indem Sie die IP-Adresse des Telefons in einen Browser eingeben (Standard-Benutzername: admin, Passwort auf dem Etikett).

Wie verbinde ich das Telefon mit WLAN ?

Gehen Sie zu MENUE → System → Netzwerk → WLAN-Konfiguration. Aktivieren Sie WLAN und wählen Sie dann "Suchen". Wählen Sie Ihr Netzwerk aus, geben Sie bei Bedarf das Passwort ein. Das Telefon verbindet sich automatisch.

Warum zeigt mein Telefon kein Datum und keine Uhrzeit an?

Beim ersten Einschalten überprüft das GRP2616 Firmware-Updates. Warten Sie, bis Datum und Uhrzeit angezeigt werden, bevor Sie das Telefon verwenden. Wenn das Problem weiterhin besteht, überprüfen Sie Ihre Netzwerkverbindung und DHCP-Einstellungen.

Kann das GRP2616 Notrufe absetzen?

Nein, das GRP2616 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Dienst abonnieren und das Telefon entsprechend konfigurieren, oder für Notfälle ein herkömmliches Festnetztelefon verwenden.

Wie setze ich das Telefon auf Werkseinstellungen zurück?

Halten Sie die gewünschte Funktionstaste (je nach Modell) während des Startvorgangs gedrückt, oder verwenden Sie die Weboberfläche: Wartung → Werkseinstellungen. Das genaue Verfahren entnehmen Sie bitte dem Handbuch.

Kann ich ein nicht mitgeliefertes Netzteil verwenden?

Nein, verwenden Sie nur das im Lieferumfang enthaltene 12V DC Netzteil. Ein nicht qualifiziertes Netzteil könnte das Gerät beschädigen.

Wie aktualisiere ich die Firmware des GRP2616?

Melden Sie sich an der Weboberfläche des Telefons an. Gehen Sie zu Wartung → Firmware-Upgrade. Geben Sie die Firmware-URL ein oder laden Sie die Datei von der Grandstream-Website herunter. Starten Sie während des Updates nicht neu.

Die Audioqualität ist schlecht, was tun?

Überprüfen Sie die Netzwerkverbindung (bevorzugen Sie eine kabelgebundene Verbindung), reduzieren Sie den Netzwerkverkehr und stellen Sie sicher, dass der Audio-Codec korrekt konfiguriert ist (G.711 oder G.722 für HD). Sie können die Lautstärke auch mit den Lautstärketasten einstellen.

Wie montiere ich das Telefon an der Wand?

Der Wandhalter ist separat erhältlich. Befestigen Sie die Halterung auf der Rückseite des Telefons und hängen Sie es dann an die Wand. Entfernen und drehen Sie die Hörerlasche, damit sie den Hörer in vertikaler Position hält.

Wo finde ich das Standard-Administrator-Passwort?

Der Standard-Benutzername ist "admin". Das Standard-Passwort befindet sich auf dem Etikett auf der Rückseite des Geräts. Wenn Sie es geändert haben, verwenden Sie das neue Passwort.

BEDIENUNGSANLEITUNG GRP2616 GRANDSTREAM

Im GRP2616 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2616 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2616 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GRP2616 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GRP2616 NUTZER BZW. DER GRP2616 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2616 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

Das next Generation IP Telefon GRP2616 bietet sechs zweifarbige Leitungstasten, um bis zu 24 BLF-/Schnellwahltasten programmieren zu können, ein 4,3" (480x272pxl) TFT Farbdisplay, fünf context-sensitive und frei programmierbare Softtasten. Ferner steht ein zweites Farb-Display mit einer Diagonalen von 2,4" für die Nutzung und Programmierung von bis zu 24 Multifunktionstasten zur Verfügung. Als Schnittstellen stehen zwei Gigabit Ports zur Netzwerkanbindung und Stromversorgung via PoE sowie Bluetooth, WLAN (WiFi) und ein Headsetanschluss mit EHS Funktion zur Verfügung. Das GRP2616 besticht duch hervorragende HD-Audioqualität, umfangreicher Funktionsausstattung, erfüllt hohe Sicherheitsstandards und es ist mit einer der meisten Kommunikationsplattformen (SIP/NGN/IMS) von Drittanbietern kompatibel. Das GRP2616 ist der perfekte Begleiter für einen kommunikativ-anspruchsvollen Arbeitstag mit hoher Sicherheitsausstattung und herausragender Performance.

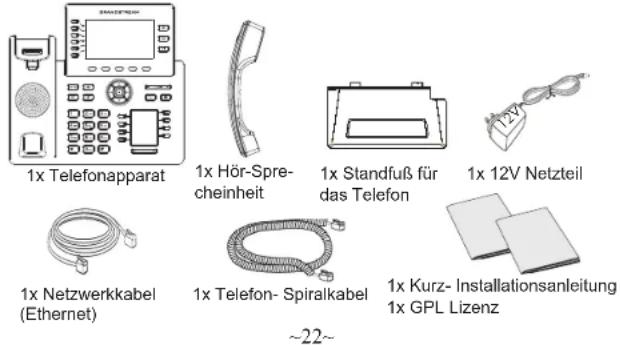

LIEFERUMFANG:

EINRICHTEN DES TELEFONS:

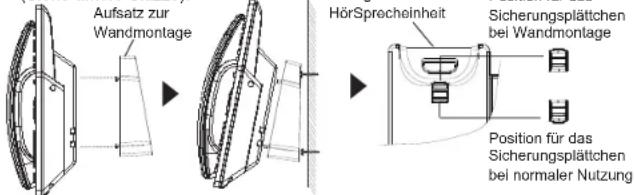

Installation des Telefons (Wandmontage):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe untere Skizze).
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann.

(Siehe untere Skizze).

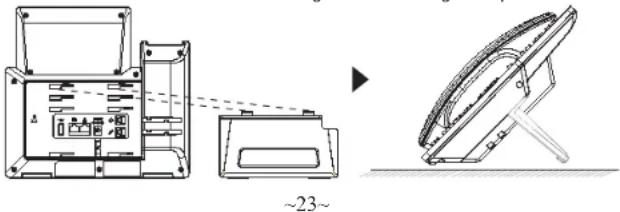

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein

Aufsatz zur Wandmontage

Position für das Sicherungsplättchen bei Wandmontage

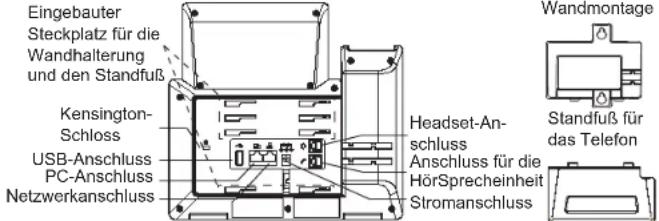

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose.
3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

- Via Ethernet:

- Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

- Via WiFi/WLAN:

• Navigieren Sie über das LCD-Menü zu "System→Netzwerk→WiFi/WLAN Einstellungen und aktivieren Sie WiFi/WLAN.
• Wählen Sie "Scan/Suchen" und das GRP2616 sucht automatisch nach möglichen Zugangspunkten.

• Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewünschte Netzwerk aus und geben Sie anschließend das Passwort ein.

• Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

• Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefonasten konfigurieren.

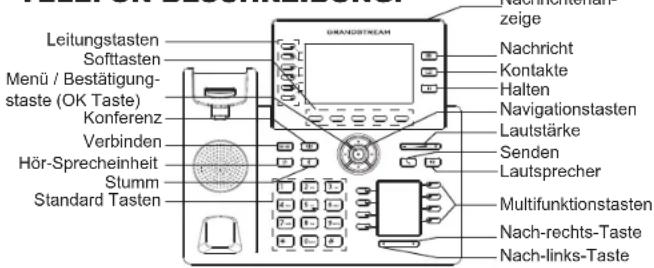

TELEFON BESCHREIBUNG:

KONFIGURATION DES TELEFONS:

Konfiguration des GRP2616 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Um die IP Adresse abzurufen, drücken Sie bitte die "UP" ("nach oben") Taste und halten diese drei Sekunden lang gedrückt.

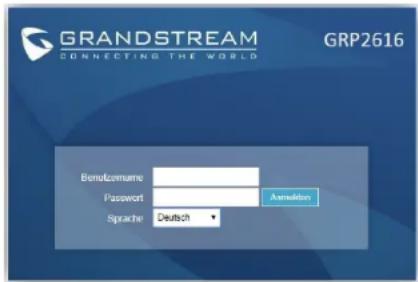

3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein. (Siehe Skizze auf der nächsten Seite).
4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigurationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspasswort finden Sie auf der Rückseite der Basisstation.

Konfiguration des Telefons über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zugelangen.
3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2616.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

Das komplette Benutzer-Handbuch sowie weitere Informationen zur Konfiguration finden Sie unter: http://www.grandstream.com/our-products
