Marke	Baxi
Modell	150 F
Produkttyp	Gas-Brennwertkessel
Stromversorgung	230 V AC ±10%, 50/60 Hz
Leistungsaufnahme (Steuerung)	4 VA
Heizkreisverwaltung	Bis zu 3 unabhängige Kreise (Zubehör AVS 75 erforderlich)
Solarfunktion	Ja, mit Zubehör AVS 75
Anzahl der Zonen	Maximal 3 Zonen
Thermostat-Kompatibilität	Einfache Raumthermostate und Raumeinheiten
Fühlertyp	NTC 10k Fühler (BX21, BX22)
Kommunikationsschnittstelle	BSB (2 Drähte, max. Länge 150 m)
Anzahl der Relaisausgänge	3 Relais (QX21, QX22, QX23) 230 V AC, max. 2 A
Frostschutz	Ja, einstellbar
Sicherheitsthermostat	Ja, für Niedertemperaturzonen
Netzsicherung	Max. 10 AT
Empfohlener Kabelquerschnitt	0,5 bis 2,5 mm² (eindrähtig)
Anzahl der Kessel in Kaskade	Bis zu 16
Betrieb	Automatisch (EN 60730 Klasse 1b)
Maße (ca.)	Ca. 600 x 600 x 900 mm (Höhe x Breite x Tiefe)
Gewicht (ca.)	Ca. 80 kg
Sicherheit	Automatische Abschaltung bei Fehler, Überhitzungsschutz
Wartung	Außenreinigung mit einem weichen Tuch; jährliche Überprüfung durch einen Fachmann
Sprachen der Anleitung	FR, CS, DE, EN, ES, HU, IT, PT, RO, SK

Häufig gestellte Fragen - 150 F Baxi

Wie stelle ich die Vorlauftemperatur des Kessels ein?

Verwenden Sie den Raumregler. Gehen Sie zum Menü Heizkreis (CR1, CR2, CR3) und ändern Sie den Parameter 741 (maximaler Sollwert) oder 740 (minimaler Sollwert). Stellen Sie zum Beispiel für eine Niedertemperaturzone 741 auf maximal 45 °C ein.

Was tun, wenn der Bildschirm Fehler 10 anzeigt?

Fehler 10 weist auf ein Problem mit dem Außenfühler oder einen aktivierten Kreis ohne Steuerung hin. Überprüfen Sie den Anschluss des Außenfühlers an der Klemmleiste M2 (4-5). Falls der Fehler bestehen bleibt, kontaktieren Sie einen Installateur.

Wie installiere ich einen zusätzlichen Raumthermostat?

Für eine Hochtemperaturzone schließen Sie den Thermostat in Reihe mit einem Zonenventil und einem Relais an und verbinden Sie den Relaiskontakt mit der Klemmleiste M1 (1-2) des Kessels. Siehe Schema 7.1 der Anleitung.

Kann ich eine Solaranlage an diesen Kessel anschließen?

Ja, mit dem Zubehör AVS 75 konfiguriert im Solarmodus (Parameter 6020 auf Solar WW). Schließen Sie die Solarpumpe an QX23, den Speicherfühler an BX22 und den Kollektorfühler an BX21 an.

Wie aktiviere ich den Sommermodus?

Der Sommermodus (Heizung aus) wird über den Raumregler eingestellt. Stellen Sie den Betriebsmodus auf Automatisch und programmieren Sie eine Zeitspanne, in der die Heizung ausgeschaltet ist. Sie können auch in den Modus Nur WW wechseln.

Welche Parameter hat das Mischventil für einen Niedertemperaturkreis?

Gehen Sie zum Menü Heizkreis und stellen Sie den Parameter 834 (Schließzeit) auf standardmäßig 180 Sekunden. Bei schnelleren Ventilen reduzieren Sie den Wert (mindestens 30 s).

Wie setze ich den Kessel nach einer Störung zurück?

Unterbrechen Sie die Stromversorgung für 10 Sekunden und schalten Sie sie dann wieder ein. Falls der Fehler bestehen bleibt, konsultieren Sie die Fehlerliste (Kapitel 11) und überprüfen Sie die entsprechenden Anschlüsse.

Kann ich mehrere Raumthermostate verwenden?

Ja, bis zu 3 Thermostate für 3 Zonen. Schließen Sie sie parallel an das 230-V-Netz an und verbinden Sie ihre Kontakte über ein Relais mit der Klemmleiste M1 (1-2) für die Hochtemperatur oder mit dem Eingang H2 des AVS 75 für die Niedertemperatur.

Was ist die Funktion von Parameter 742?

Der Parameter 742 (Vorlauftemperatur mit Raumeinheit) aktiviert die Modulation der Vorlauftemperatur. Stellen Sie auf --- ein, um die Modulation zu aktivieren; ein fester Wert deaktiviert die Modulation.

Wie schließe ich einen Außenfühler an?

Schließen Sie den Außenfühler an die Klemmleiste M2 (4-5) des Kessels an. Verwenden Sie ein Kabel von 0,5 mm², max. Länge 150 m. Aktivieren Sie die Heizkurve über den Parameter 720 (Kurvenauswahl).

BEDIENUNGSANLEITUNG 150 F Baxi

SYMBOLBESCHREIBUNG....53

1. EINLEITUNG....54

2. BESCHREIBUNG DES GERÄTS....54

2.1 ANFORDERUNGEN FÜR DIE WANDINSTALLATION ....54

2.2 WANDINSTALLATION....54

1. ELEKTRISCHE ANSCHLÜSSE 54

3.1 ELEKTRISCHER ANSCHLUSS DES HEIZKESSELS 54

3.2 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE....55

1. PARAMETERZUGRIFF 57

2. GEMISCHTE HEIZANLAGE 57

5.1 SCHEMA 1....58

5.2 SCHEMA 2....59

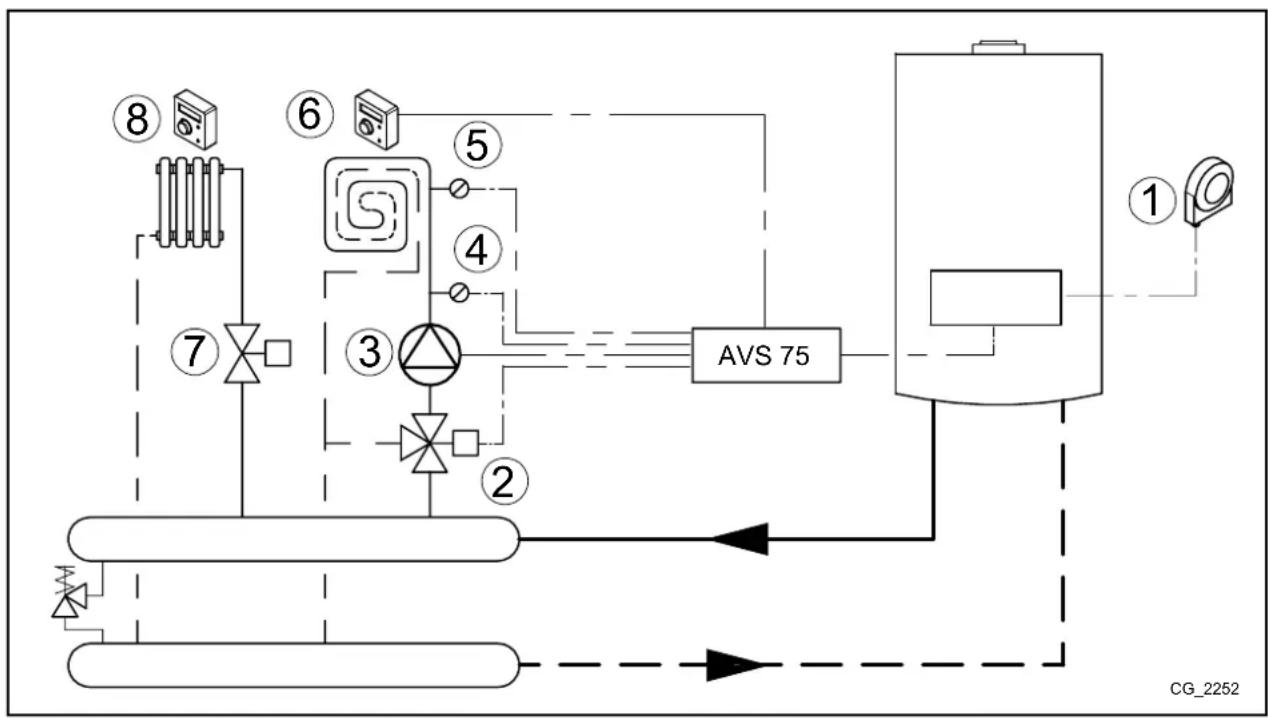

5.3 SCHEMA 3....60

1. ZONEN-HEIZANLAGE 61

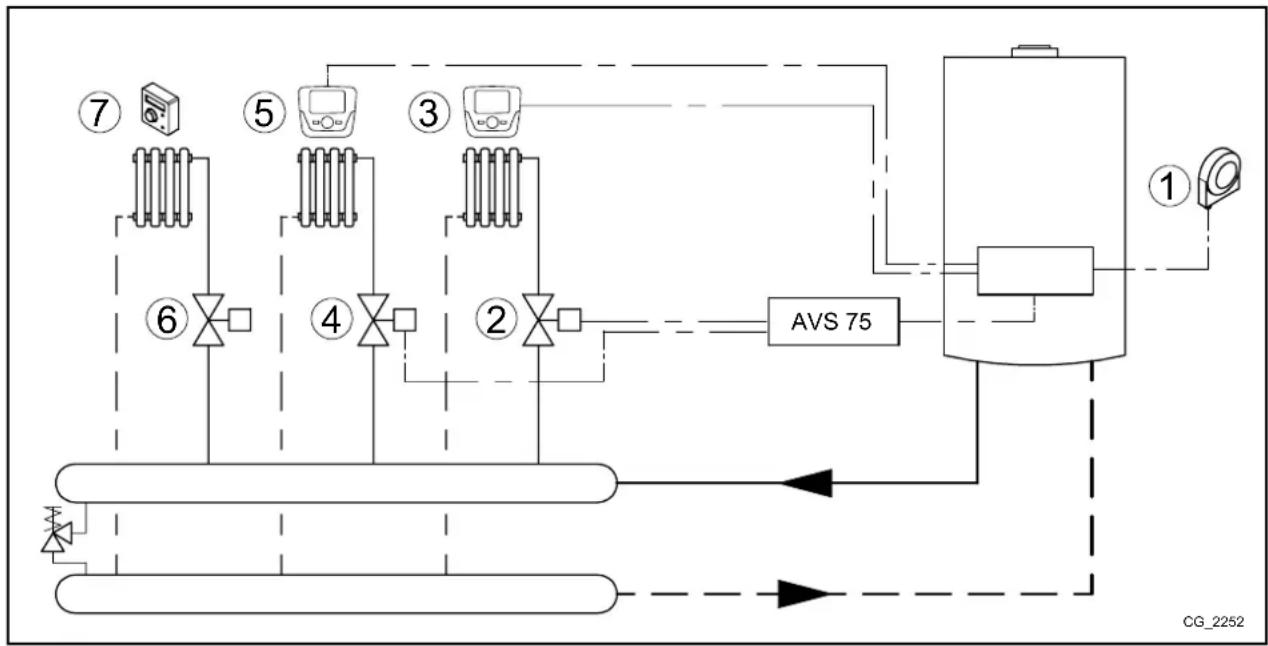

6.1 SCHEMA 4....61

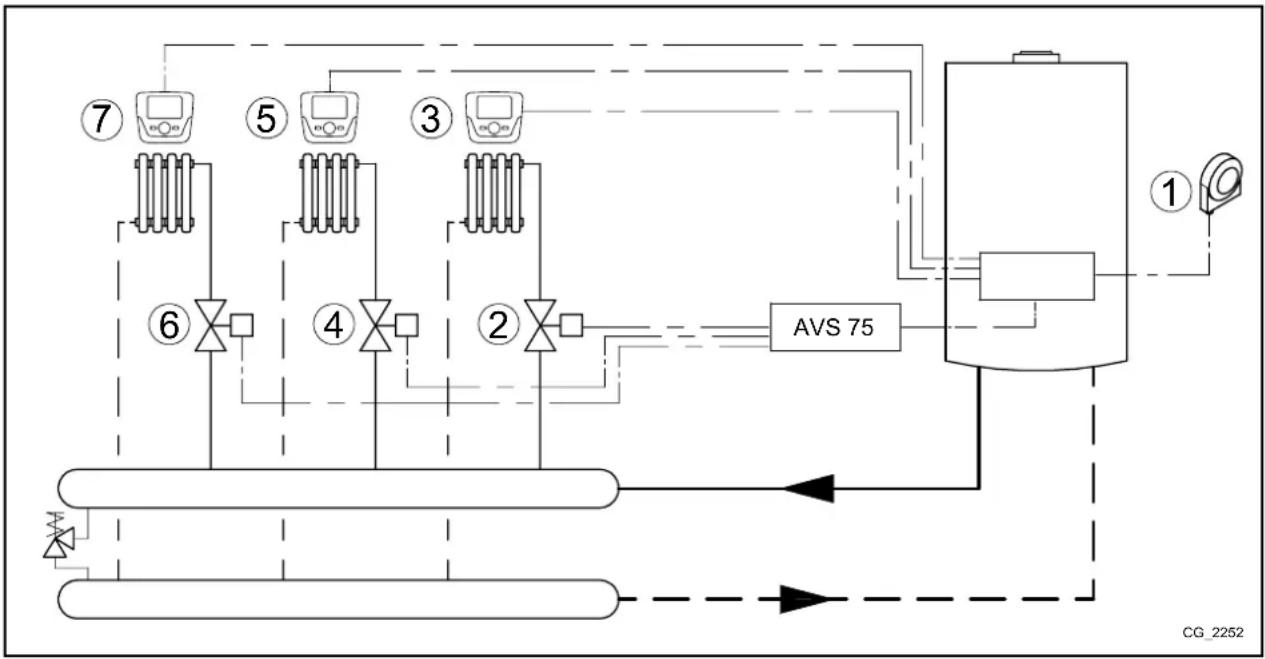

6.2 SCHEMA 5 62

1. ELEKTRISCHER ANSCHLUSS DES RAUMTHERMOSTATS....63

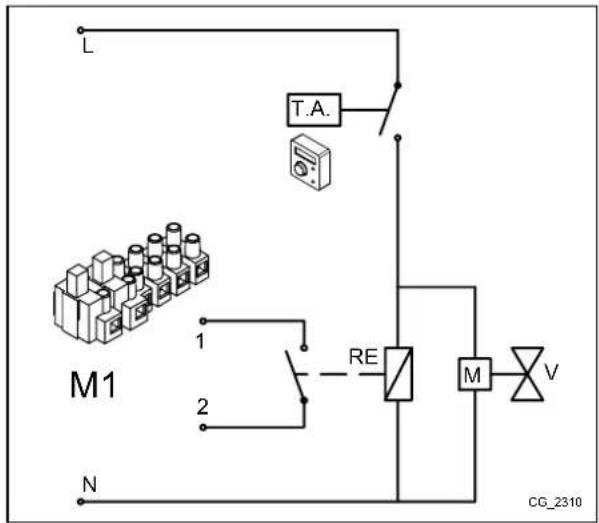

7.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone....63

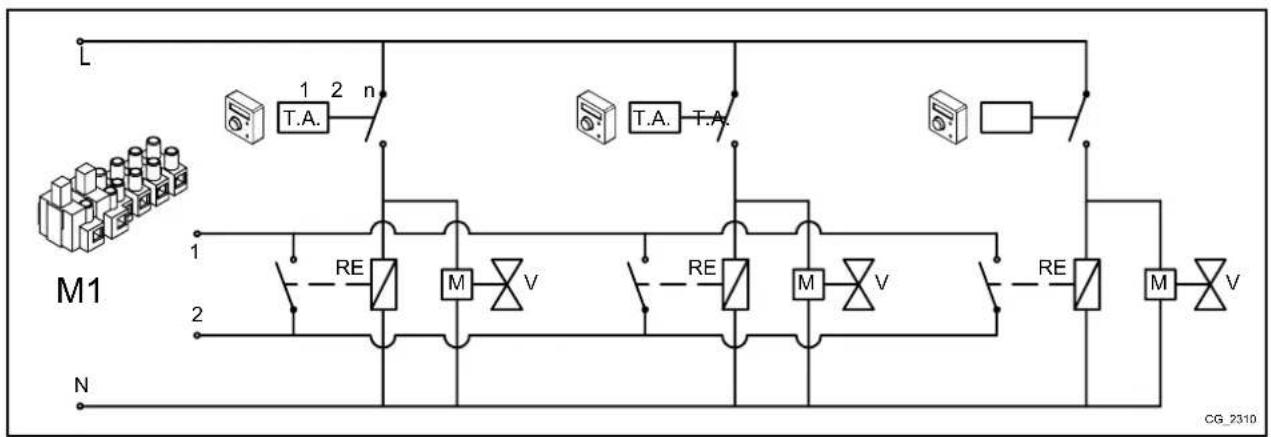

7.2 BEISPIEL 2 - Anschluss der Raumthermostate für eine Hochtemperaturanlage mit mehreren Zonen....63

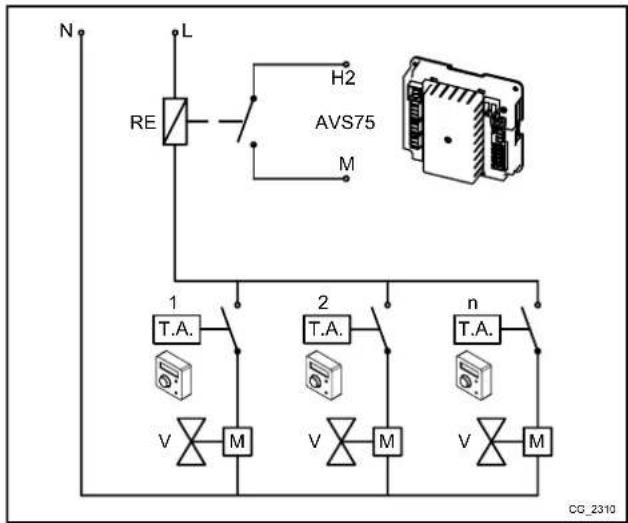

7.3 BEISPIEL 3 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen......63

7.4 BEISPIEL 4 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen und Mikro-Endschaltern in den Zonenventilen....64

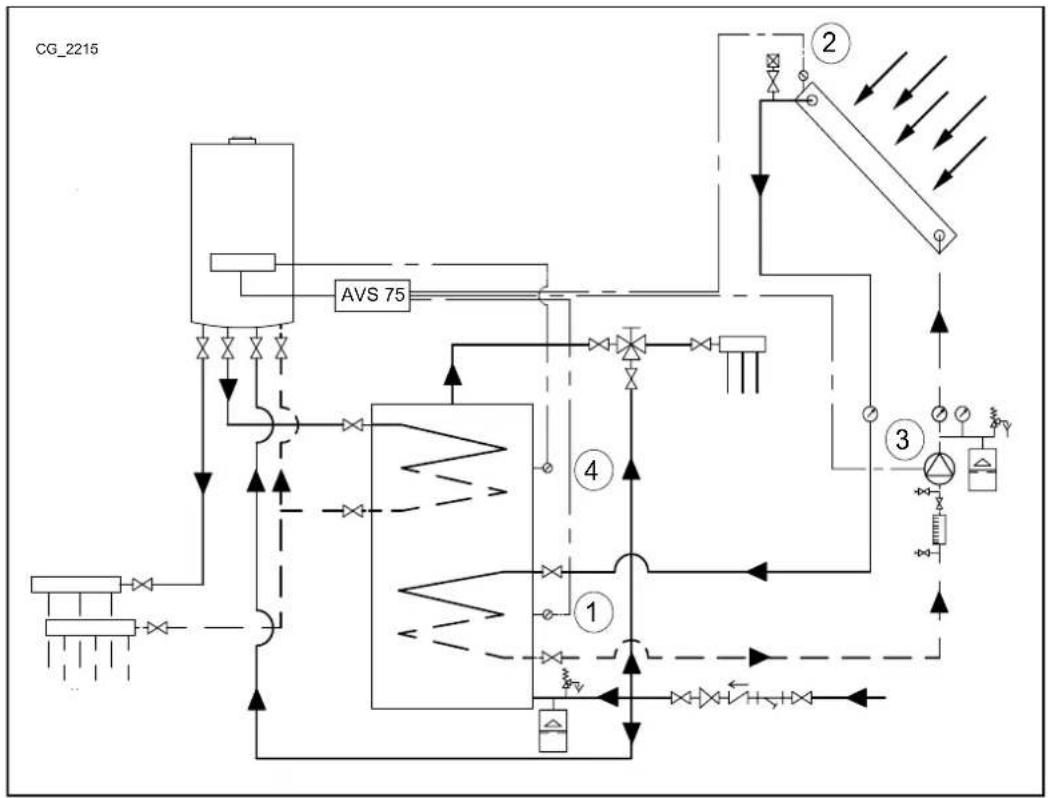

1. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG....64

2. PARAMETEREINSTELLUNG....65

9.1 HEIZANLAGE....65

9.2 TRINKWARMWASSERANLAGE 66

1. VERSCHIEDENE FUNKTIONEN....67

10.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE 67

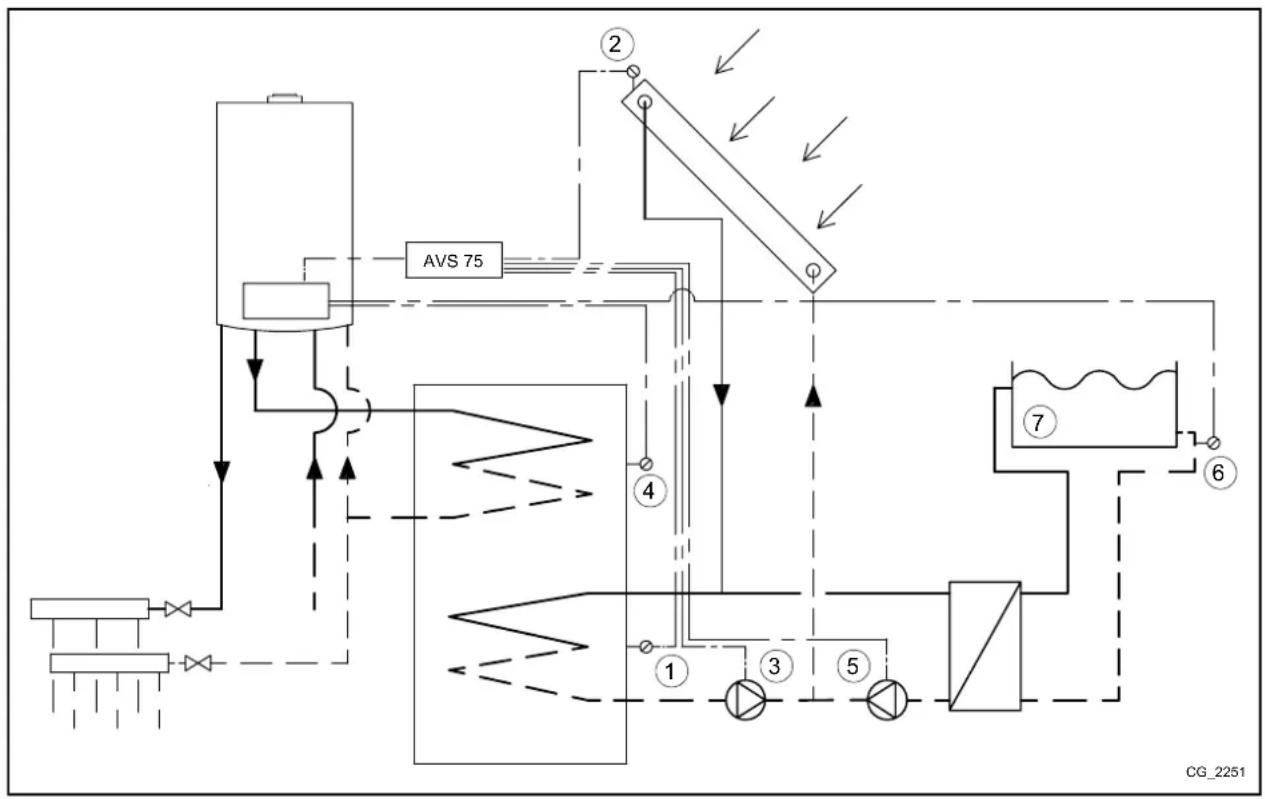

10.2 SOLARANLAGE FÜR SCHWIMMBÄDER 67

10.3 ALLGEMEINE WÄRMEANFORDERUNG....68

1. TABELLE BETRIEBSSTÖRUNGEN 69

2. TECHNISCHE MERKMALE 69

Die Firma ist ständig um die Verbesserung ihrer Produkte bemüht. Sie behält sich daher das Recht vor, die in diesen Unterlagen enthaltenen Daten jederzeit und ohne Vorankündigung zu ändern. Diese Unterlagen sind rein informativ und gelten nicht als Vertrag gegenüber Dritten.

SYMBOLBESCHREIBUNG

HINWEIS

Gefahr von Schäden oder Funktionsfehlern des Geräts. Beachten Sie besonders alle Gefahrenhinweise hinsichtlich möglicher Schäden von Personen.

HOCHSPANNUNGSGEFAHR

Elektrische Teile unter Spannung, Gefahr von Stromschlägen.

WICHTIGE INFORMATIONEN

Diese Informationen müssen mit besonderer Sorgfalt gelesen werden. Sie versichern den korrekten Betrieb des Heizkessels.

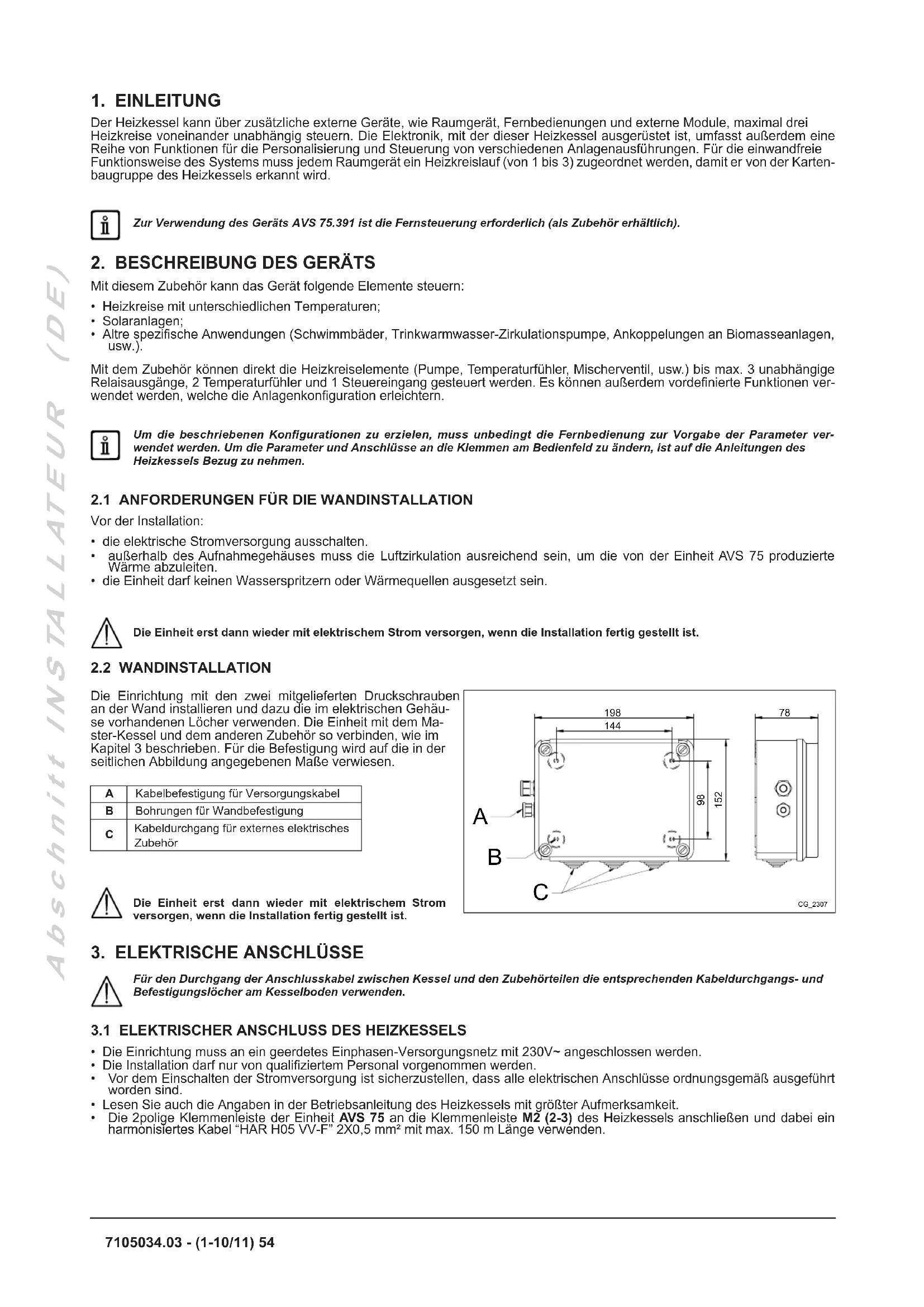

1. EINLEITUNG

Der Heizkessel kann über zusätzliche externe Geräte, wie Raumgerät, Fernbedienungen und externe Module, maximal drei Heizkreise voneinander unabhängig steuern. Die Elektronik, mit der dieser Heizkessel ausgerüstet ist, umfasst außerdem eine Reihe von Funktionen für die Personalisierung und Steuerung von verschiedenen Anlagenausführungen. Für die einwandfreie Funktionsweise des Systems muss jedem Raumgerät ein Heizkreislauf (von 1 bis 3) zugeordnet werden, damit er von der Kartenbaugruppe des Heizkessels erkannt wird.

Zur Verwendung des Geräts AVS 75.391 ist die Fernsteuerung erforderlich (als Zubehör erhältlich).

2. BESCHREIBUNG DES GERÄTS

Mit diesem Zubehör kann das Gerät folgende Elemente steuern:

• Heizkreise mit unterschiedlichen Temperaturen;
• Solaranlagen;
• Altre spezifische Anwendungen (Schwimmbäder, Trinkwarmwasser-Zirkulationspumpe, Ankoppelungen an Biomasseanlagen, usw.).

Mit dem Zubehör können direkt die Heizkreiselemente (Pumpe, Temperaturfühler, Mischerventil, usw.) bis max. 3 unabhängige Relaisausgänge, 2 Temperaturfühler und 1 Steuereingang gesteuert werden. Es können außerdem vordefinierte Funktionen verwendet werden, welche die Anlagenkonfiguration erleichtern.

Um die beschriebenen Konfigurationen zu erzielen, muss unbedingt die Fernbedienung zur Vorgabe der Parameter verwendet werden. Um die Parameter und Anschlüsse an die Klemmen am Bedienfeld zu ändern, ist auf die Anleitungen des Heizkessels Bezug zu nehmen.

2.1 ANFORDERUNGEN FÜR DIE WANDINSTALLATION

Vor der Installation:

• die elektrische Stromversorgung ausschalten.
- außerhalb des Aufnahmegehäuses muss die Luftzirkulation ausreichend sein, um die von der Einheit AVS 75 produzierte Wärme abzuleiten.
- die Einheit darf keinen Wasserspritzern oder Wärmequellen ausgesetzt sein.

Die Einheit erst dann wieder mit elektrischem Strom versorgen, wenn die Installation fertig gestellt ist.

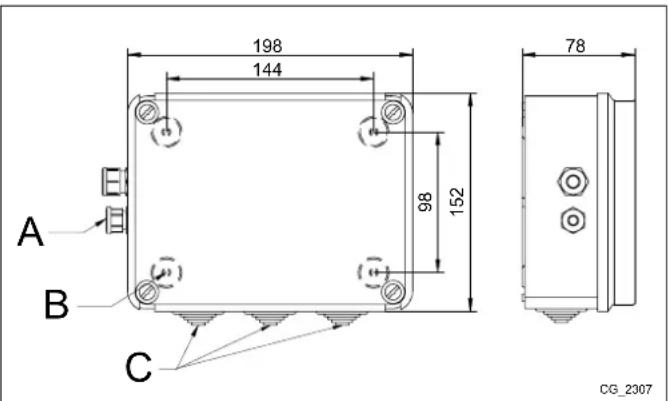

2.2 WANDINSTALLATION

Die Einrichtung mit den zwei mitgelieferten Druckschrauben an der Wand installieren und dazu die im elektrischen Gehäuse vorhandenen Löcher verwenden. Die Einheit mit dem Master-Kessel und dem anderen Zubehör so verbinden, wie im Kapitel 3 beschrieben. Für die Befestigung wird auf die in der seitlichen Abbildung angegebenen Maße verwiesen.

A	Kabelbefestigung für Versorgungskabel
B	Bohrungen für Wandbefestigung
C	Kabeldurchgang für externes elektrisches Zubehör

Die Einheit erst dann wieder mit elektrischem Strom versorgen, wenn die Installation fertig gestellt ist.

198 144 98 152 78 A B C CG_2307

3. ELEKTRISCHE ANSCHLÜSSE

Für den Durchgang der Anschlusskabel zwischen Kessel und den Zubehörteilen die entsprechenden Kabeldurchgangs- und Befestigungslöcher am Kesselboden verwenden.

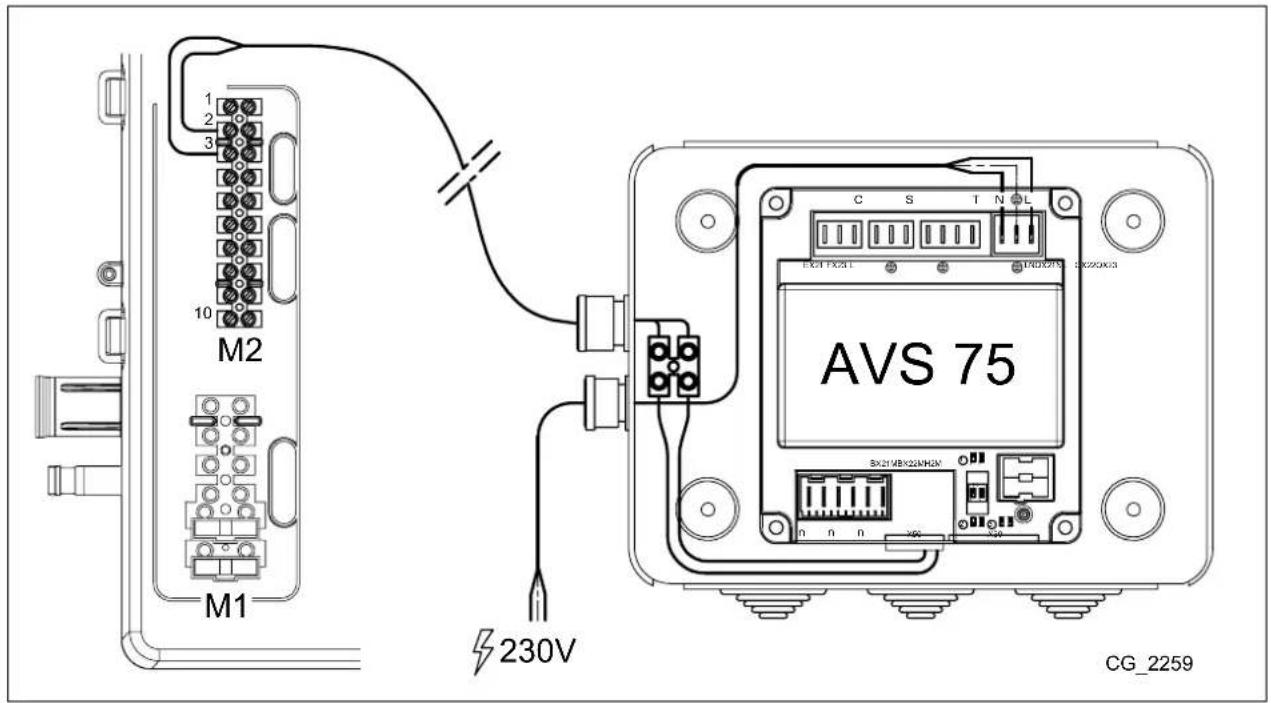

3.1 ELEKTRISCHER ANSCHLUSS DES HEIZKESSELS

• Die Einrichtung muss an ein geerdetes Einphasen-Versorgungsnetz mit 230V\~ angeschlossen werden.
  • Die Installation darf nur von qualifiziertem Personal vorgenommen werden.
• Vor dem Einschalten der Stromversorgung ist sicherzustellen, dass alle elektrischen Anschlüsse ordnungsgemäß ausgeführt worden sind.
• Lesen Sie auch die Angaben in der Betriebsanleitung des Heizkessels mit größter Aufmerksamkeit.
• Die 2polige Klemmenleiste der Einheit AVS 75 an die Klemmenleiste M ^2 (2-3) des Heizkessels anschließen und dabei ein harmonisiertes Kabel "HAR H05 VV-F" 2X0,5 mm ^2 mit max. 150 m Länge verwenden.

M2 M1 230V AVS 75 CG_2259

3.2 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE

Zum Anschluss des Zubehörs AVS 75 an externe Ausrüstungen ist wie folgt vorzugehen (harmonisierte Kabel "HAR H05 VV-F" mit einem Querschnitt von 1 mm² verwenden):

BEISPIEL MISCHKREIS (siehe Schema Kap. 3.2.1)

• Die Pumpe der Mischzone an den Verbinder QX23 des Zubehörs AVS 75 anschließen.
- Den Vorlauffühler der Mischzone an den Verbinder BX21 des AVS 75 anschließen (QAD36 mitgeliefert).
• Das Mischventil mit dem Verbinder QX22-QX21 verbinden.
- Den Raumthermostat mit dem Stecker H2 von AVS 75 verbinden.
- Den Temperaturwächter mit dem Verbinder FX23 verbinden.

BEISPIEL SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG (siehe Schema Kap. 3.2.2)

• Die Pumpe der Solaranlage an den Verbinder QX23 des Zubehörs AVS 75 anschließen.
• Den Fühler des Solarboilers an den Verbinder BX22 des Zubehörs AVS 75 anschließen.
- Den Fühler der Sonnenheizelemente an den Verbinder BX21 des Zubehörs AVS 75 anschließen.

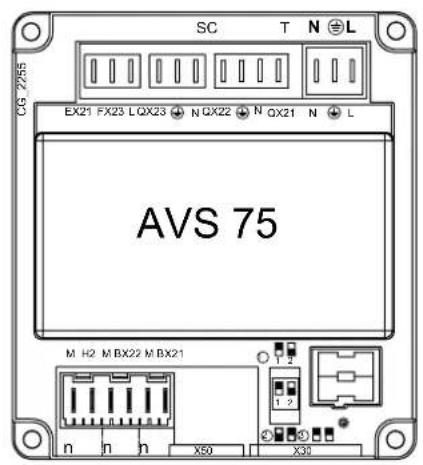

LEGENDE STECKERANSCHLUSS
N4L (L-N)	Versorgung AVS 75
X50	Stecker zur Verbindung zwischen der elektronischen Kartenbaugruppe SIEMENS und dem Gerät AVS 75
X30	Stecker zur Verbindung des Flatkabels mit einem anderen Zubehörteil
T (QX214N)	Relaisausgang 230 V, programmierbar
T (QX224N)	Relaisausgang 230 V, programmierbar
S (QX234N)	Relaisausgang 230 V, programmierbar
C (EX21-FX23-L)	Anschluss des Sicherheitsthermostats (nur für Mischzonen)
n (H2-M)	Digitaler Eingang 12V DC oder analoger Eingang 0-10V DC, programmierbar
n (BX21-M)	Eingang NTC-Fühler 10K / Pt1000, programmierbar
n (BX22-M)	Eingang NTC-Fühler 10K / Pt1000, programmierbar

SC T N L EX21 FX23 LQX23 NQX22 NQX21 N L AVS 75 M H2 M BX22 M BX21 n n n X50 X30

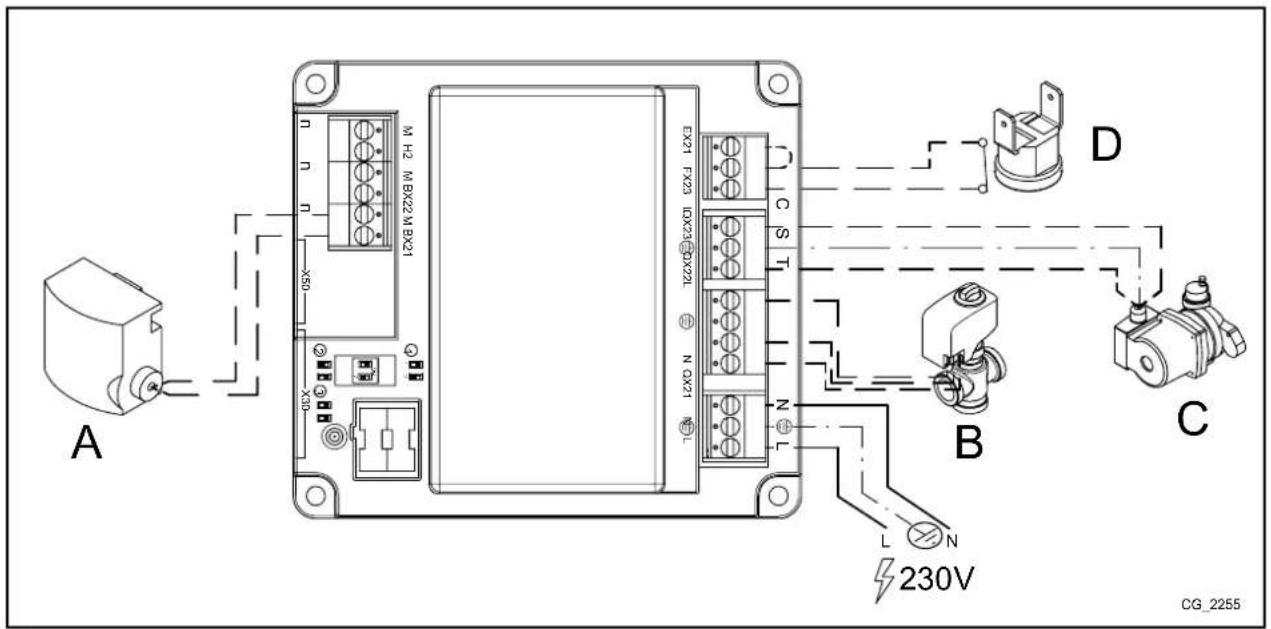

3.2.1 BEISPIEL MISCHKREIS

A FÜHLER AM VORLAUF QAD36 C PUMPE GEMISCHTER BEREICH
B MISCHVENTIL D SICHERHEITSTHERMOSTAT

A M H2 M BX22 M BX21 X50 X30 EX21 FX23 IDX23 DX2L N GX21 C S T D B L N 230V C CG_2255

Bei Mischzonen muss der Temperaturwächter zwischen den Klemmen "FX23-L" angeschlossen und die Klemmen "EX21-FX23" überbrückt werden. Damit wird die mit dem Relais "QX23" verbundene Pumpe vollständig in Serie an den Temperaturwächter angeschlossen.

Sollte der Relaisausgang "QX23" für andere Funktionen als jene der Mischzone verwendet werden, so müssen die Klemmen "FX23 - L" überbrückt werden.

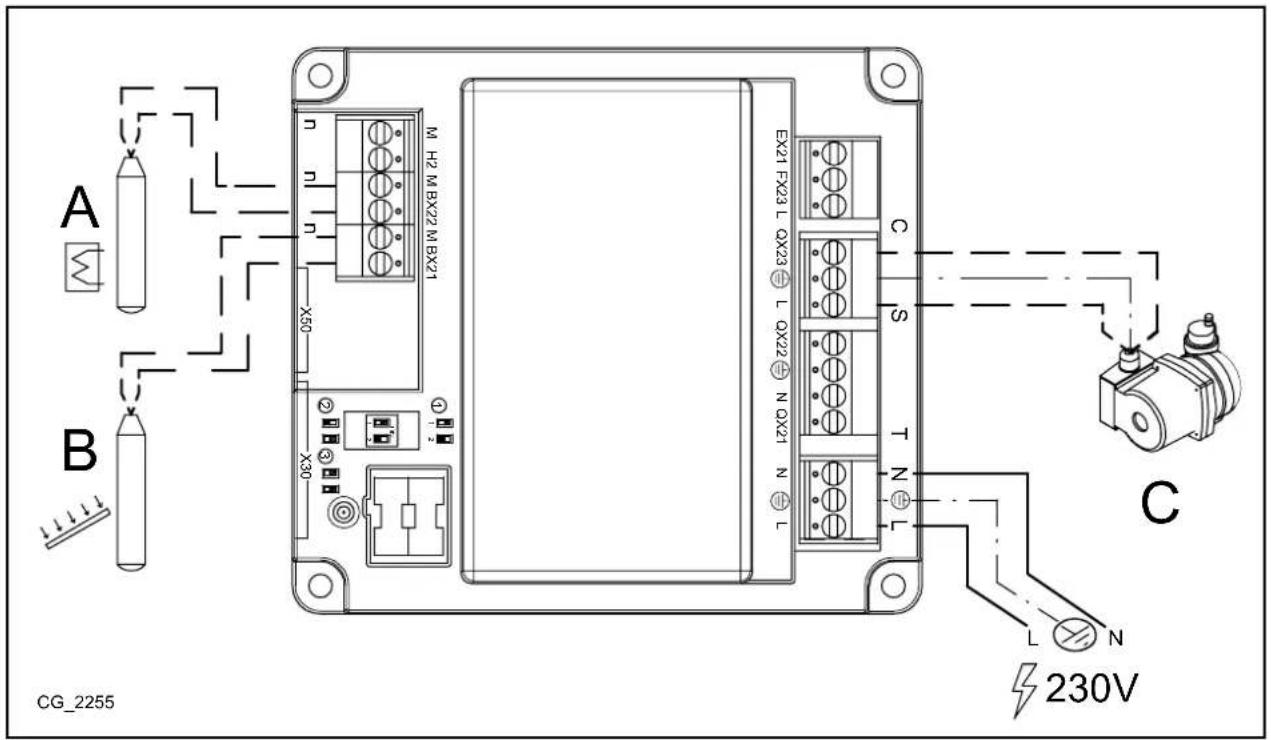

3.2.2 BEISPIEL SOLARANLAGE ZUR WARMWASSERERZEUGUNG

A	BOILERFÜHLER (ALS ZUBEHÖR GELIEFERT)	C	PUMPE DES SOLARKREISES
B SQLARPLATTENFÜHLER (ALS ZUBEHÖR GELIEFERT)

A B CG_2255 M H2 M BX22 M BX21 X50 X30 EX21 FX23 L OX23 L OX22 N OX21 N L C S T N L N 230V C

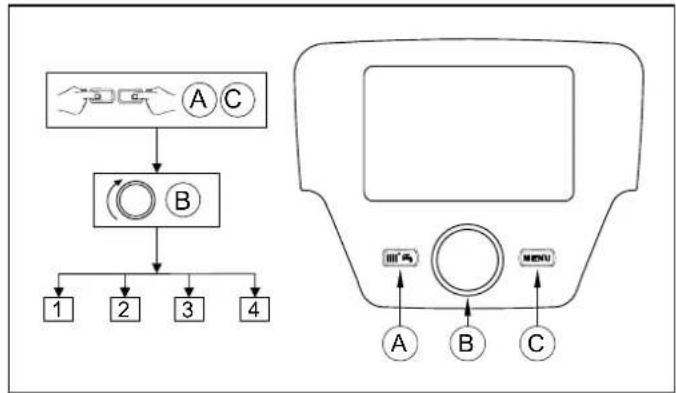

4. PARAMETERZUGRIFF

Zwecks Vorgabe der Parameter muss das Menü der Parameter auf der Fernbedienung wie folgt abgerufen werden:

ZEICHENERKLÄRUNG DES MENÜS

1	Endbenutzer	3	Fachmann
2	Inbetriebsetzung	4	OEM

Die Vorgehensweise, um auf die vier Menüs zur Programmierung der Heizkesselkarte bzw. der Fernbedienung Zugriff zu erhalten, ist folgende:

• vom Hauptmenü C.
• A und C (zirka 6 Sekunden gedrückt halten) 1. Menü 1-2-3-4 (siehe seitliche Abbildung und Zeichenerklärung).
- C mehrmals drücken, um jeweils ein Menü bis zum Hauptmenü zurückzukehren.

FUNKTION DER TASTEN FÜR DIE PARAMETERÄNDERUNG

	Das Menü / die Parameter im Menü durchrollen / den Parameterwert auswählen
	Das gewählte Menü aufrufen / den zu ändernden Parameter wählen / den gewählten Wert bestätigen
	Zum vorhergehenden Menü zurückkehren

In allen aufgezeigten Konfigurationen kann bei Verwendung einer Fernsteuerung oder eines Raumgeräts und bei deren Einstellung als Raumgerät 1 nicht nur der Heizbereich 1, sondern auch die Trinkwarmwasserfunktion und die Standby-Funktion des Heizkessels gesteuert werden. Wenn sie als Raumgerät 2 oder als Raumgerät 3 eingestellt werden, kann jeweils nur der Heizbereich 2 und 3 gesteuert werden. Es wird dazu auf die Betriebsanleitungen der betreffenden Zubehörteile für deren Konfiguration verwiesen.

Am Ende jeder Anlagenkonfiguration ist der nachstehende Vorgang zur Speicherung der verwendeten Komponenten im Heizkessel erforderlich.

• Auf das Menü 2 zugreifen, wie am Anfang dieses Kapitels beschrieben.
  • B ◀ Konfiguration B B ◀ Programmzeile 6200, dann B.
  • B Ja, dann B, um zu bestätigen.

Bei Anschluss der Anlage an eine Bodenheizung muss der Installateur ein Termostat für den Überhitzungsschutz der Anlage einsetzen.

5. GEMISCHTE HEIZANLAGE

Das Zubehör AVS 75 kann auch für die Steuerung eines Niedrigtemperaturkreises konfiguriert werden. In diesem Fall kontrolliert der AVS 75 die Pumpe, das Mischventil und den Vorlauffühler im gewählten Heizkreis gemäß den nachstehenden Schemen.

Für Niedrigtemperaturanlagen muss der Nennsollwert für die Höchsttemperatur des Heizkessels im Heizmodus abgesenkt werden. Dazu den Parameter 741 (siehe Kapitel 8.1) auf einen Wert von höchstens 45°C einstellen.

Den Parameter der Schließzeit des Mischventils je nach verwendetem Modell gemäß den folgenden Anleitungen ändern.

Die nachstehenden Schemen beziehen sich auf Heizkessel mit einer Leistung unter 35 kW. Für Heizkessel mit einer höheren Leistung als 35 kW muss eine hydraulische Trennvorrichtung nach dem Heizkessel vorgesehen werden und die Zonen müssen mit Zonenpumpen anstelle des Elektroventils ausgestattet sein.

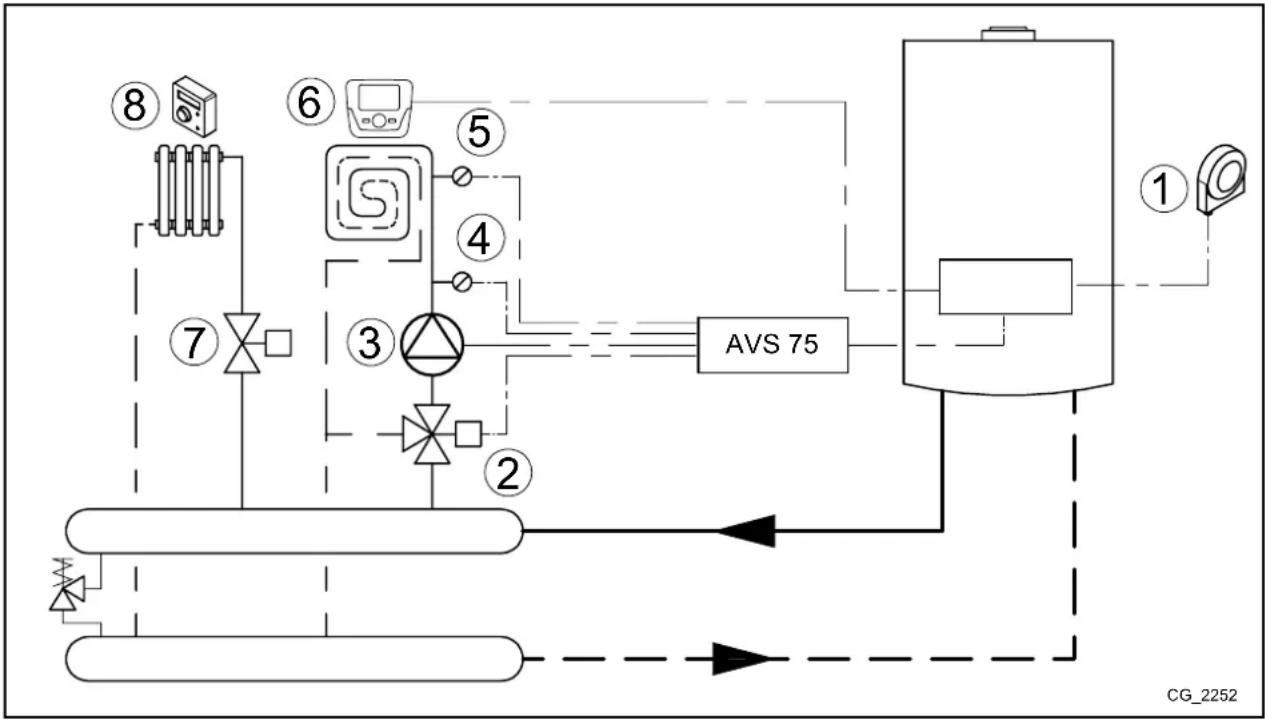

5.1 SCHEMA 1

Niedrigtemperaturzone mit Raumgerät - Heizkreis (1)

Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5	Temperaturwächter des Niedrigtemperaturkreis (FX23-L)
6 Raumgerät - Klemmleiste M2 (1-2-3) des Heizkessels
7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 7.1)

Mit der Schalttafel das Menü 2 aufrufen, wie im Kapitel 4 beschrieben, und folgende Einstellungen vornehmen:

MENÜ PROGRAMMZEILE EINZUSTELLENDER WERT BESCHREIBUNG
KONFIGURATION	5715 Ein Befähigen des Heizkreises 2
	5977	Raumthermostat HK2	Befähigen des Thermostats für den Kreis 2 (Kontakt 1-2 Klemmleiste M1)
	6020 Heizkreis 1 Befähigen der Niedrigtemperaturzone
	6024	Temperaturwächter HK	Eingang EX21 befähigt als Schutz der Niedrigtemperaturzone
	6046	Erzeugersperre	Eingang H2 befähigt als Schutz der Niedrigtemperaturzone
HEIZKREIS 1	742	---	Befähigen der modulierenden Vorlauftemperatur (Niedrigtemperaturzone)
	834	Default 180 s Schließtzeit des Mischventils

Mit dem Raumgerät kann direkt die Niedrigtemperaturzone in Funktion der gewünschten Raumtemperatur kontrolliert werden. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass der Parameter 742 nicht korrekt eingestellt wurde.

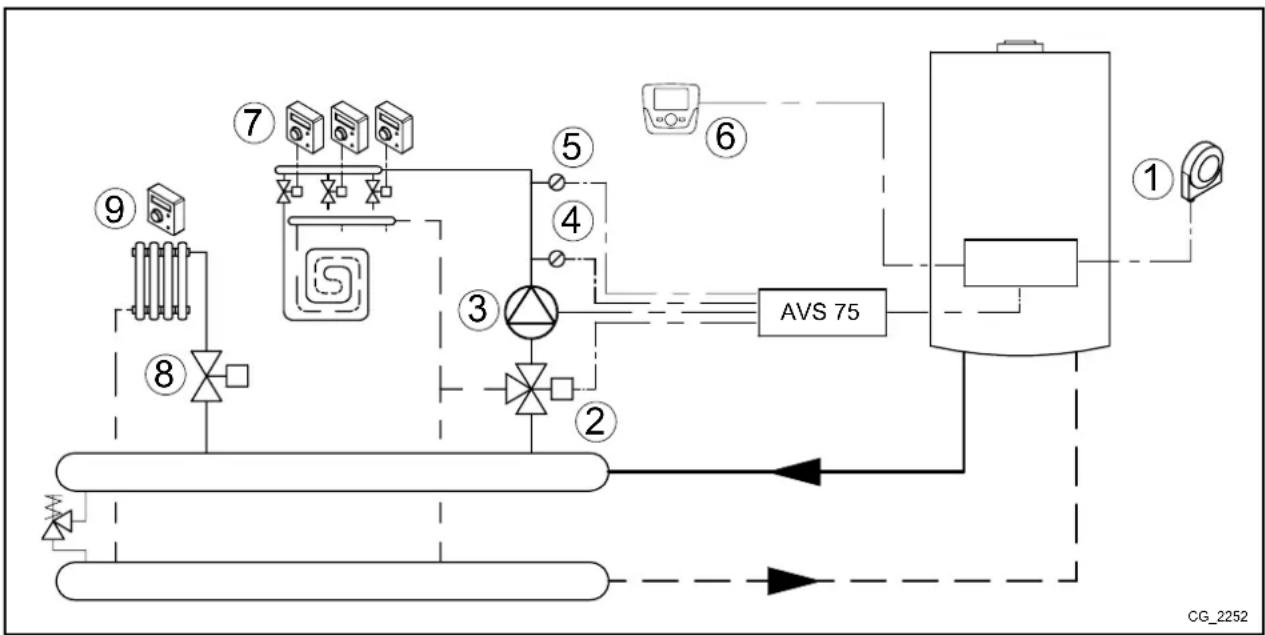

5.2 SCHEMA 2

Mehrere Niedrigtemperaturzonen mit gemeinsamem Raumthermostat und Raumgerät - Heizkreis (1) Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5	Temperaturwächter des Niedrigtemperaturkreises (FX23-L)
6 Raumgerät - Klemmleiste M2 (1-2-3) des Heizkessels
7	Eingang Raumthermostat der Niedrigtemperaturzone (H2-M - zwecks Anschluss siehe Kapitel 7.4)
8 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
9 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 7.1)

Mit der Schalttafel das Menü 2 aufrufen, wie im Kapitel 4 beschrieben, und folgende Einstellungen vornehmen:

MENÜ PROGR	AMMZEILE EINZUSTELLENDER WERT BESCHREIBUNG
KONFIGURATION	5715 Ein Befähigen des Heizkreises 2
	5977	Raumthermostat HK2	Befähigen des Thermostats für den Kreis 2 (Kontakt 1-2 Klemmleiste M1)
	6020	Heizkreis 1	Befähigen der Niedrigtemperaturzone
	6024	Temperaturwächter HK	Eingang EX21 befähigt als Schutz der Niedrigtemperaturzone
	6046	Raumthermostat HK1	Eingang H2 befähigt als Raumthermostat der Niedrigtemperaturzone
HEIZKREIS 1	710	35°C	Sollwert des zu heizenden Raumes (Niedrigtemperaturzone)
	834	Default 180 s Schließt des Mischventils

Durch Vorgabe der maximalen Komforttemperatur (35°C) wird der korrekte Betrieb der Niedrigtemperaturzonen versichert. Auf diese Weise wird in der Tat die Wärmeanforderung der einzelnen Raumthermostate, welche die Unterzonen steuern, nicht durch das Raumgerät blockiert.

In diesem Fall übernimmt das Raumgerät die Steuerfunktion der Niedrigtemperaturanlage, kann aber nicht zur Kontrolle der Temperatur in einem der Räume verwendet werden. Durch Drehen des Drehknopfes B wird die Vorlauftemperatur des Heizkessels auf dem Display angezeigt. Der Heizkreis funktioniert mit fixem Vorlauf.

5.3 SCHEMA 3

Niedrigtemperaturzone - Heizkreis (1) und Hochtemperaturzone - Heizkreis (2) mit Raumthermostat

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5	Temperaturwächter des Niedrigtemperaturkreises (FX23-L)
6 Eingang Raumthermostat der Niedrigtemperaturzone (H2-M)
7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 7.1)

Mit der Schalttafel das Menü 2 aufrufen, wie im Kapitel 4 beschrieben, und folgende Einstellungen vornehmen:

MENÜ PROGRAMMZEILE EINZUSTELLENDER WERT BESCHREIBUNG
KONFIGURATION	5715 Ein Befähigen des Heizkreises 2
	5977	Raumthermostat HK2	Befähigen des Thermostats für den Kreis 2 (Kontakt 1-2 Klemmleiste M1)
	6020 Heizkreis 1 Befähigen der Niedrigtemperaturzone
	6024	Temperaturwächter HK	Eingang EX21 befähigt als Schutz der Niedrigtemperaturzone
	6046	Raumthermostat HK1	Eingang H2 befähigt als Raumthermostat der Niedrigtemperaturzone
HEIZKREIS 1	834	Default 180 s Schließzeit des Mischventils

6. ZONEN-HEIZANLAGE

Falls keine Mischanlagen verwaltet werden müssen, kann das Zubehör AVS 75 zur Steuerung von Zonenpumpen/Zonenelektroventilen wie nachstehend beschrieben verwendet werden:

Um ein häufiges Ein- und Ausschalten zu vermeiden, muss der Nennnsollwert für die Mindesttemperatur des Heizkessels im Heizmodus mit den Parametern 740, 1040 und 1340 auf einen Wert von mindestens 45°C erhöht werden (siehe Kapitel 8.1).

6.1 SCHEMA 4

Zwei Zonen mit Raumgerät Heizkreise (1 und 2) und eine Zone mit Raumthermostat Heizkreis (3)

1	Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels	5 Raumgerät Kreis 2 - Klemmenbrett M2 (1-2-3) des Heizkessels
2	Elektroventil oder Zonenpumpe Kreis 1 (QX21-N)*	6 Elektroventil oder Zonenpumpe Kreis 3 mit externer Stromversorgung
3	Raumgerät Kreis 1 - Klemmenbrett M2 (1-2-3) des Heizkessels	7 Raumthermostat Kreis 3 (zwecks Anschluss siehe Kapitel 7.1)
4	Elektroventil oder Zonenpumpe Kreis 2 (QX22-N)*

* Das Zubehör AVS 75 ist nicht dafür ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Raumgeräte 3 und 5 sind parallel angeschlossen.

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Schalttafel das Menü 2 aufrufen, wie im Kapitel 4 beschrieben, und folgende Einstellungen vornehmen:

MENÜ PROGRAMMZEILE EINZUSTELLENDER WERT			BESCHREIBUNG
KONFIGURATION	5715	Ein	Befähigen des Heizkreises 2
	5721	Ein	Befähigen des Heizkreises 3
	5977	Raumthermostat HK3	Befähigen des Thermostats für den Kreis 3 (Kontakt 1-2 Klemmleiste M1)
	6020	Multifunktional	-
	6030	Heizkreispumpe HK1 Q2	Steuerung der Pumpe/Elektroventil Kreis 1
	6031	Heizkreispumpe HK2 Q6	Steuerung der Pumpe/Elektroventil Kreis 2
HEIZKREIS 1	742	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 1)
HEIZKREIS 2	1042	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 2)

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742, 1042 und 1034 nicht korrekt eingestellt wurden.

6.2 SCHEMA 5

Drei Zonen mit Raumgerät - Heizkreise (1, 2 und 3)

1	Außentemperaturfühler - Klemmleiste M2 (4-5) des Heizkessels	5	Raumgerät Kreis 2 Klemmleiste M2 (1-2-3) des Heizkessels
2	Zonenelektroventil Kreis 1 (QX21-N)*	6	Zonenelektroventil Kreis 3 (QX23-N)*
3	Raumgerät Kreis 1 Klemmleiste M2 (1-2-3) des Heizkessels	7	Raumgerät Kreis 3 Klemmleiste M2 (1-2-3) des Heizkessels
4	Zonenelektroventil Kreis 2 (QX22-N)*
    S["CG_2252"]

* Das Zubehör AVS 75 ist nicht dafür ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Raumgeräte 3, 5 und 7 sind parallel angeschlossen.

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Fernbedienung das Menü 2 öffnen, wie in Kapitel 4 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAMME	RAMMZEILE PARAMETER		EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715	Heizkreis 2	Ein	Befähigen des Heizkreises 2
	5721	Heizkreis 3	Ein	Befähigen des Heizkreises 3
	5977	Funktion Eingang H5	keine	Deaktivierung Thermostat an Klemmleiste M1 (1-2) der Karte
	6020	Funktion Extensionsmodul 1	Multifunktional	-
	6030	Relaisausgang QX21 Modul 1	Heizkreispumpe HK1 Q2	Steuerung der Pumpe/Elektroventil Kreis 1
	6031	Relaisausgang QX22 Modul 1	Heizkreispumpe HK2 Q6	Steuerung der Pumpe/Elektroventil Kreis 2
	6032	Relaisausgang QX23 Modul 1	Heizkreispumpe HK3 Q20	Steuerung der Pumpe/Elektroventil Kreis 3
HEIZKREIS 1	742	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 1)
HEIZKREIS 2	1042	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 2)
HEIZKREIS 3	1342	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 3)

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742, 1042 oder 1342 nicht korrekt eingestellt wurden.

7. ELEKTRISCHER ANSCHLUSS DES RAUMTHERMOSTATS

Die Betriebstemperatur ist für alle Kreise gleich.

Die Relais können durch Ventile mit Mikro-Endschaltern und umgekehrt ersetzt werden.

7.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone

Den Raumthermostat mit dem externen Stromnetz (230V) verbinden, welches das Zonenventil (oder Pumpe) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

L T.A. M1 1 2 RE M V N CG_2310

7.2 BEISPIEL 2 - Anschluss der Raumthermostate für eine Hochtemperaturanlage mit mehreren Zonen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspulen speist. Die Relaiskontakte parallel mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

7.3 BEISPIEL 3 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett H2-M des AVS 75 verbinden.

7.4 BEISPIEL 4 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen und Mikro-Endschaltern in den Zonenventilen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile speist. Die Kontakte der Mikroschalter parallel an die Klemmen H2-M des Zubehörs AVS 75 anschließen.

L AVS75 H2 M N 1 T.A. T.A. T.A. 2 n M VM VM V CG_2310

8. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG

Mit dieser Konfiguration ist das Zubehör AVS 75 in der Lage, die Pumpe der Solaranlage, den Kollektorfühler und den Boilerfühler (des Solarkreises) gemäß folgendem Schema zu steuern:

1	Fühler des Solarboilers B31 (BX22-M)	3	Pumpe des Solarkreises Q5 (QX23-N)
2 F	Fühler des Solarkollektors B6 (BX21-M)	4	Boilerfühler B3 - Klemmenbrett M2 (9-10) des Heizkessels

Für diese Anwendung sind spezifische Fühler zu verwenden (welche als Zubehör geliefert werden).

Mit der Fernbedienung das Menü 2 öffnen, wie in Kapitel 4 beschrieben und folgende Einstellungen vornehmen:

MENÜ	PROGRAMMZEILE	EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	6020	Solar Trinkwasser	Befähigen der Solarfunktion

Nachstehend sind die verwendeten Parameter angegeben. Bei Verwendung von Solarplatten mit Vakuumrohren muss die spezifische Schutzfunktion aktiviert werden (Parameter 3830, 3831).

MENÜ PROGRAMMEILE WERT BESCHREIBUNG
KONFIGURATION	3810 Default	8°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Einschalten der Solarpumpe
	3811 Default	4°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Ausschalten der Solarpumpe
	3850 Default	“---”	Temperatur, über welcher die Kollektorpumpe läuft (nur wenn die Höchsttemperatur des Boilers nicht erreicht wurde)

Auf das Menü 3
zugreifen.
(Kapitel 5.2)

SOLAR	3830 Default	“---”	Max. Zeit zur Blockierung der Solarpumpe, wenn die Kollektortemperatur den Höchstwert (Parameter 3850) in der Mindestzirkulationszeit (Parameter 3831) erreicht.
	3831 Default	30s Mindestzirkulationszeit der Kollektorpumpe

Sobald auf dem Display das Symbol Rischeint, bedeutet dies, dass die Pumpe der Solaranlage in Betrieb ist, um den Boiler aufzuheizen.

9. PARAMETEREINSTELLUNG

9.1 HEIZANLAGE

Schalttafel			MENÜ HEIZKREIS CR 1, 2, 3		Werkseitig eingestellter Wert	Mindest	Höchst
CR1	CR2	CR3
700	1000	1300	Schutzbetrieb aus: Der Heizkessel schaltet ein, wenn die Raumtemperatur einen Wert von < 6°C erreicht.Automatik: Die Temperatur des zu heizenden Raums hängt von der Stundenprogrammierung abReduziert: Die Temperatur des zu heizenden Raums ist reduziertKomfort: Die Temperatur des zu heizenden Raums ist Komfort	-	Komfort	-	-
710	1010	1310	Komfort-Raumtemperatur	°C	20	Reduziert	MaximumKomfort
712	1012	1312	Reduzierte Raumtemperatur	°C	16	Frostschutz	Komfort
714	1014	1314	Frostschutz-Raumtemperatur	°C	6	4	Reduziert
720	1020	1320	Auswahl der Heizkurve des Außentemperaturfühlers	-	1,5	0,1	4
730	1030	1330	Bei Vorhandensein eines Außentemperaturfühlers und Vorgabe der automatischen Betriebsart, wird eine automatische Steuerung des Heizbetriebs (ON-OFF) in Funktion der vorgegebenen (Außen-)Temperatur erzielt.	°C	---	8	30
740	1040	1340	Mindest-Vorlaufwert(z. B. mit aktiver modulierender Vorlauffunktion)	°C	25	8	SollwertMaximum
741	1041	1341	Max. Vorlaufwert(z. B. mit aktiver modulierender Vorlauffunktion)	°C	80	SollwertMinimum	95
742	1042	1342	Vorlauftemperatur bei Anschluss eines Raumgeräts(--- = Befähigung des modulierenden Vorlaufs)	°C	80	SollwertMinimum	SollwertMaximum
750	1050	1350	Einfluss der Raumtemperatur auf die Außentemperatur und umgekehrt (Funktion Raumeinfluss):--- %: nur Außentemperatur1..99 %: Außentemperatur mit Raumkompensation100 %: nur Raumtemperatur	%	50	1	100
760	1060	1360	Ausschaltdifferenzial des Heizkessels in Funktion der gewünschten Raumtemperatur	°C	0,5	0,5	4
809	1109	1409	Die Heizkesselpumpe und die Kreispumpe bleiben 24heingeschaltet.	-	nein	-	-
834	1134	1434	Schließzeit des Mischventils für die Niedrigtemperatur	s	180	30	873
850	1150	1450	Es wird die Verwendung des 'Handbetriebs' empfohlen.	-	aus
851	1151	1451	Vorlauftemperatur, bei welcher die Funktion 'Estrichtrocknung'veranlasst werden soll	°C	25	0	95
855	1155	1455	Aktuelle Vorlauftemperatur der Funktion Estrichtrocknung	°C	-	-	-
856	1156	1456	Wochentag während der Aktivierung der Funktion'Estrichtrocknung'	-	-	-	-

CR = Heizkreis

9.2 TRINKWARMWASSERANLAGE

Schalttafel	MENÜ TRINKWARMWASSERKREIS		Werkseitig eingestellter Wert	Mindest Höchst
1600	BetriebsartEin = Sollwert gleich dem Schutzbetrieb-SollwertAus = Nennsollwerteco = Vorheizung aus	-	ein - -
1610 Nennsollwert TWW °C 60 35 60
1612 Sollwert reduzierter TWW °C 35 8 60
1620	Befähigung des Stundenprogramms	-	24h/Tag	-
1640	Betriebsart LegionellenfunktionAusPeriodischFixer Wochentag	-	aus	--
1641	Tage zwischen einer Legionellenfunktion und der nächsten (1...7)	-	7	-
1642	Tag der Legionellenfunktion (Montag...Sonntag)	-	Montag	-
1644	Uhrzeit, ab welcher die Legionellenfunktion einschaltet	-	---:---	-
1660 Verwendungsart der Umlaufpumpe TWW			Trinkwasser Freigabe	-
1663	Temperatur, bei welcher die Umlaufpumpe TWW ausschaltet	°C	45	8

9.3 VERSCHIEDENE PARAMETER

Schalttafel	KONFIGURATIONSMENÜ	Werkseitig eingestellter Wert
5710	Befähigen des Heizkreises 1	ein
5721	Befähigen des Heizkreises 3	aus
5730	Einstellen des TWW-Fühlers in Funktion der Heizkesselart (mit oder ohne Speicher)
5731	Art des Antriebs zur Kontrolle des TWW-Vorrangs	Umlenkventil
5970	Fühler des TWW-Vorrangs (für Heizkessel ohne Speicher)	-
5971	Position des Kontakts in Ruhestellung	-
5973...5976	Parameter zur Bestimmung der Wasserfördermenge des TWW	-
5977	Eingang für den Raumthermostat eines der Heizkreise	Raumthermostat Zone 1
5978		-
6020	Multifunktional: die Ein- und Ausgänge können manuell konfiguriert werden. Heizkreise 1, 2 oder 3: steuert eine Mischzone (1, 2 oder 3 - Kapitel 5) Rücklaufregler: nicht verwendet	-
6021		-
6022	Solar Trinkwasser: zur Verwaltung einer Solaranlage mit 2 Fühlern und Pumpe (Kapitel 7) Vorregler/Zubringerpumpe: nicht verwendet	-
6024	Eingang Temperaturwächter Niedrigtemperaturkreis (Modul 1)	-
6026	Eingang Temperaturwächter Niedrigtemperaturkreis (Modul 2)	-
6028	Eingang Temperaturwächter Niedrigtemperaturkreis (Modul 3)	-
6030...6038	Siehe Kapitel 9	-
6040...6045	Siehe Kapitel 9	-
6046...6068	Siehe Kapitel 9	-
6097	Für den Solarkollektor verwendete Fühlerart	Pt 1000
6200	Speicherung aller mit dem Heizkessel und dem Zubehör verbundenen Fühlern (Kapitel 4)	-
6212	Herstellerinformationen	-
6213	Herstellerinformationen	-
6215	Herstellerinformationen	-
6217	Herstellerinformationen	-
6230	Herstellerinformationen	-
6231	Herstellerinformationen	-
6704	Befähigung Anzeige interner Code	ja
6705	Aktuell vorhandener interner Fehlercode	-
6706	Brennerphase, in welcher der Fehler aufgetreten ist	-
6710	Reset des externen Alarms (Kapitel 9)	nein
6800	Letzter angefallener Fehler	-
6805	Interner Code des letzten angefallenen Fehlers	-
6806	Brennerphase, in welcher der letzte Fehler angefallen ist	-
von 6810 bis 6996	Archiv der vergangenen Fehler	-

10. VERSCHIEDENE FUNKTIONEN

Neben der vorgehend beschriebenen Einstellungen können auch die Ein- und Ausgänge gemäß den Anlagenerfordernissen konfiguriert werden. In den nachstehenden Beispielen wurden der Relaisausgang QX21 und der Fühler BX21 des Zubehörs berücksichtigt, aber Gleiches gilt auch für die Relais QX22, QX23 und den Fühler BX22. In allen Fällen ist es erforderlich, das Zubehör als "Multifunktional" einzustellen.

MENÜ PROGRAM	AMMZEILE PARAMETER		EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	6020	Funktion Extensionsmodul 1	Multifunktional	Befähigen der Solarfunktion

10.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE

Wenn ein Boiler für das Warmwasser verwendet wird, kann die Zirkulationspumpe gesteuert werden. Die Befähigung der Funktion hängt von der Stundenprogrammierung des Trinkwarmwassers ab. Um die Umlaufverluste zu minimieren, wird die Pumpe 10 Minuten lang eingeschaltet, dann folgt eine Pause von 20 Minuten. Mit der Steuertafel das Menü 2 abrufen, wie in Kapitel 4 beschrieben:

MENÜ PROGRAM	AMMZEILE	WERT	BESCHREIBUNG
KONFIGURATION	6030	Zirkulationspumpe Q4	Befähigung der Zirkulationspumpe des Trinkwarmwassers (Ausgang Relais QX21)
	6040	TWW Zirkulationsfühler B39	Befähigung des Zirkulationsfühlers des Trinkwarmwassers (Fühler BX21)
TRINKWASSER	1663	Werkeinstellung = 45°C	Trinkwassertemperatur, unter welcher die Pumpe einschaltet (Zirkulationssollwert)

10.2 SOLARANLAGE FÜR SCHWIMMBÄDER

Die Heizung eines Schwimmbades mit Solarplatten kann folgendermaßen gemacht werden.

1	Fühler des Solarboilers B31 (BX22-M)	5	Schwimmbadpumpe (QX21-N)
2	Fühler des Solarkollektors B6 (BX21-M)	6	Rücklauffühler Schwimmbadheizung – Klemmenbrett M2 des Heizkessels
3	Pumpe des Solarkreises Q5 (QX23-N)	7	Schwimmbad
4	Boilerfühler B3 - Klemmenbrett M2 (9-10) des Heizkessels

Für diese Anwendung sind spezifische Fühler zu verwenden (welche als Zubehör geliefert werden).

Die Konfiguration gemäß Kapitel 8 vornehmen. Damit ist das System für die Verwendung der Solartafeln für den Trinkwarmwasserkreis konfiguriert. Mit der Fernbedienung das Menü 2 abrufen, wie in Kapitel 4 beschrieben:

MENÜ PROGRAMMZEILE WERT BESCHREIBUNG
KONFIGURATION	5931 Schwimmbadfühler B13 Befähigung des Schwimmbadfühlers (Eingang Fühler BX2)
	6030 Solarstellglied Schw’bad K18	Befähigen der Pumpe zur Beheizung des Schwimmbads (Ausgang Relais QX21)
TRINKWASSER	6046 Freigabe Schwimmbad Solar	Aktivierung der Schwimmbadbeheizung(z. B. mittels Schwimmerschalter oder manuellem Befehl)

Die Verwendung des Kontakts H2 ist wichtig, weil damit der korrekte Betrieb des Systems und der Wärmeaustausch mit dem Schwimmbad - sofern von diesem befähigt - gewährleistet ist. Deshalb sicherstellen, dass das Schwimmbad mit Wasser gefüllt und in Betrieb ist.

10.3 ALLGEMEINE WÄRMEANFORDERUNG

Bei der allgemeinen Wärmeanforderung handelt es sich um einen Wärmebedarf, welcher nicht von einem der drei verfügbaren Heizkreise bzw. vom Trinkwarmwasserkreis gemeldet wird. Diese Anforderung wird als Verbraucheranforderung bezeichnet und dient dazu, externe Einheiten mit Wärme zu versorgen, um beispielsweise das Wasser eines Schwimmbads zu heizen.

Diese Funktion wird mit folgender Konfiguration aktiviert. Mit der Fernbedienung das Menü 2 abrufen, wie in Kapitel 4 beschrieben:

MENÜ	PROGRAMMZEILE	WERT	BESCHREIBUNG
KONFIGURATION	6030	Verbr’kreispumpe VK1 Q15	Befähigung der Pumpe für die externe Verbraucheranforderung 1 (Ausgang Relais QX21)
	6046	Verbr’anforderung VK1	Kontakt für die externe Anforderung 1
VERBRAUCHERKREIS 1	1859	Werkeinstellung = 70°C	Vorlauftemperatur Heizung für externe Anforderung 1

Falls der Wärmebedarf von einem Analogsignal 0-10 V angezeigt wird, muss der Parameter 6046 auf "Verbr'anforderung VK1 10V" eingestellt werden. Weiters müssen die Signalmerkmale mit folgenden Parametern vorgegeben werden:

6049

Spannung'wert 1 H2 Modul 1

6050

Funktionswert 1 H2 Modul 1

6051

Spannung'wert 2 H2 Modul 1

6052

Funktionswert 2 H2 Modul 1

10.4 ANDERE KONFIGURATIONEN

Nachstehend sind weitere Konfigurationen zusammengefasst:

Relais QX21

Alarmausgang K10	Alarm (z. B. Mehrfamilienhaus)
Zubringerpumpe Q14 Pumpe ein bei jeder Heizanforderung oder externer Anforderung
Zeitprogramm 5 K13	Kontakt wird durch “Stundenprogramm aux.” gesteuert
Kälteanforderung K28	Kühlanforderung vom Kühlkreis 1
Wassernachfüllung K34	Ventil automatisches Anfüllen des Heizkessels
Gebläseabschaltung K38 Kontrollle des externen Ventilators

Fühler BX21

Pufferspeicherfühler B4	Boilerfühler Heizung (oben)
Pufferspeicherfühler B41	Boilerfühler Heizung (unten)
Pufferspeicherfühler B42	Dritter Boilerfühler Heizung (in der Mitte des Boilers)

Eingang H2

Fehler-/Alarmmeldung	Externes Alarmsignal
Kessel-Durchflussschalter	Steuert den Heizkessel-Flusswächter (nur verwenden, falls nicht im Heizkessel vorhanden)
Kesselthermostat	Steuert den Heizkessel-Thermostat (nur verwenden, falls nicht im Heizkessel vorhanden)
Verbr'anforderung VK1 10V	Externe Anforderung 1 mit Signal 0-10V (*)
Druckmessung 10V	Druckmessung mit Signal 0-10V (*)
Leistungsvorgabe 10V	Einstellung der Heizkesselleistung in Funktion des Signals 0-10V (*)

* Um die Funktionen zu verwenden, müssen die Merkmale des Analogsignals mit den folgenden Parametern des Menüs Konfiguration der Fernbedienung eingestellt werden:

6049

Spannung‘wert 1H2 Modul 1

6050

Funktionswert 1 H2Modul 1

6051

Spannung‘wert 2H2 Modul 1

6052

Funktionswert 2 H2Modul 1

Die dargestellten Konfiguration gelten auch für andere Relais/Fühler/Eingänge der Karte, z. B. für das Relais QX1 (Zeile 5890) oder die Fühler BX2 (Zeile 5931) und BX3 (Zeile 5932).

1. TABELLE BETRIEBSSTÖRUNGEN

E	Störung Störungsbeschreibung
10	Außentemperaturfühler	Heizkreislauf aktiviert, aber keine Steuerung (Thermostat, Raumgerät oder externe Einheit) oder Außentemperaturfühler defekt
84	B$B, Adressenkonflikt 2 oder mehrere Raumgeräte demselben Heizkreislauf zugeordnet
98	Zusätzliches Modul 1 Gerät AVS	75 nicht erfasst oder nicht erkannt
99	Zusätzliches Modul 2 Gerät AVS	75 nicht erfasst oder nicht erkannt
373	Zusätzliches Modul 3 Gerät AVS	75 nicht erfasst oder nicht erkannt
30	Fühler Vorlauf 1 Fühler des Mischkreises 1 nicht gefunden
32	Fühler Vorlauf 2 Fühler des Mischkreises 2 nicht gefunden
260	Fühler Vorlauf 3 Fühler des Mischkreises 3 nicht gefunden
335	BX21 keine Funktion Fühler BX21 nicht konfiguriert
336	BX22 keine Funktion Fühler BX22 nicht konfiguriert
324	BX gleiche Fühler Zwei oder mehrere Fühler sind für dieselbe Funktion konfiguriert
52	Fühler ACS 2 Fühler Solarwarmwasserkreis nicht gefunden
73	Fühler Kollektor 1 Fühler Solarkollektor nicht gefunden
57	Fühler ACS-Zirkulation	Fühler Warmwasserzirkulation nicht gefunden
243	Schwimmbadfühler Schwimmbadfühler nicht gefunden
25	Fühler Holzheizkessel	Fühler des Biomasse-Heizkessels nicht gefunden
346	Heizkesselpumpe Q10nicht vorhanden	Pumpe des Biomasse-Heizkessels nicht gefunden

1. TECHNISCHE MERKMALE

Stromversorgung	Versorgungsspannung	AC 230 V (±10 %)
	Betriebsfrequenz	50/60 Hz
	Aufnahmeleistung	4 VA
	Versorgungssicherung (Speisung und Ausgänge) max. 10 AT
Verkabelung	Steifer oder biegsamer Draht (geflochten oder mit Stütze)	-
	Einpolig	0,5...2,5 mm2
	Zweipolig	0,5...1,5 mm2
Funktionsdaten	Softwareklasse	A
	Betriebsart EN 60 730	1b (automatischer Vorgang)
Eingänge	Digitaleingang H2	-
	Niedrigstschutzspannung für saubere Kontakte	-
	Niedrigspannungskontakt	-
	Spannung mit offenem Kontakt	DC 12 V
	Strom mit geschlossenem Kontakt	DC 3 mA
	Analogeingang H2	-
	Niedrigstschutzspannung	-
	Bereich	DC 0..10 V
	Innenwiderstand	>100 kΩ
	Eingang L	AC 230 V (±10%)
	Innenwiderstand	>100 kΩ
	Eingang Sensoren BX21, BX22	NTC 10k
	Zulässige Verbindungskabel (Kupfer)	-
	Schnitt	mm2	0,25	0,5	0,75	1,0	1,5
	Max. Länge	m	20	40	60	80	120
Ausgänge	Ausgangsrelais	-
	Strombereich	AC 0,02...2 (2) A
	Max. Anlaufstrom	15 A für ≤1 s
	Max. Strom (für alle Relais)	AC 6 A
	Spannungsbereich	AC 24...230 V (für sauberen Kontakt)
Schnittstelle	BSB	Anschluss mit 2 Kabeln, nicht austauschbar
	Länge Basiseinheit - Periphergeräte	max. 150 m
	Gesamtlänge	max. 300 m (max. Kabelleistung 60nF)
	Kabelquerschnitt	0,5 mm2
Max. Anzahl von in Kaskade anschließbaren Heizkesseln		16

TARTALOMJEGYZÉK

A JELZÉSEK LEÍRÁSA....70
