3.2.2 DHW SOLAR PLANT CASE

ABOILER SENSOR (SUPPLIED AS ACCESSORY)CSOLAR CIRCUIT PUMP
B PANEL SENSOR (SUPPLIED AS ACCESSORY)

Baxi 150 F - DHW SOLAR PLANT CASE - 1

text_image A B CG_2255 M H2 M BX22 M BX21 X50 X30 EX21 FX23 L OX23 L OX22 N OX21 N N L C S T N L N 230V C

4. ACCESS TO PARAMETERS

10.1 DHW RECIRCULATION PUMP

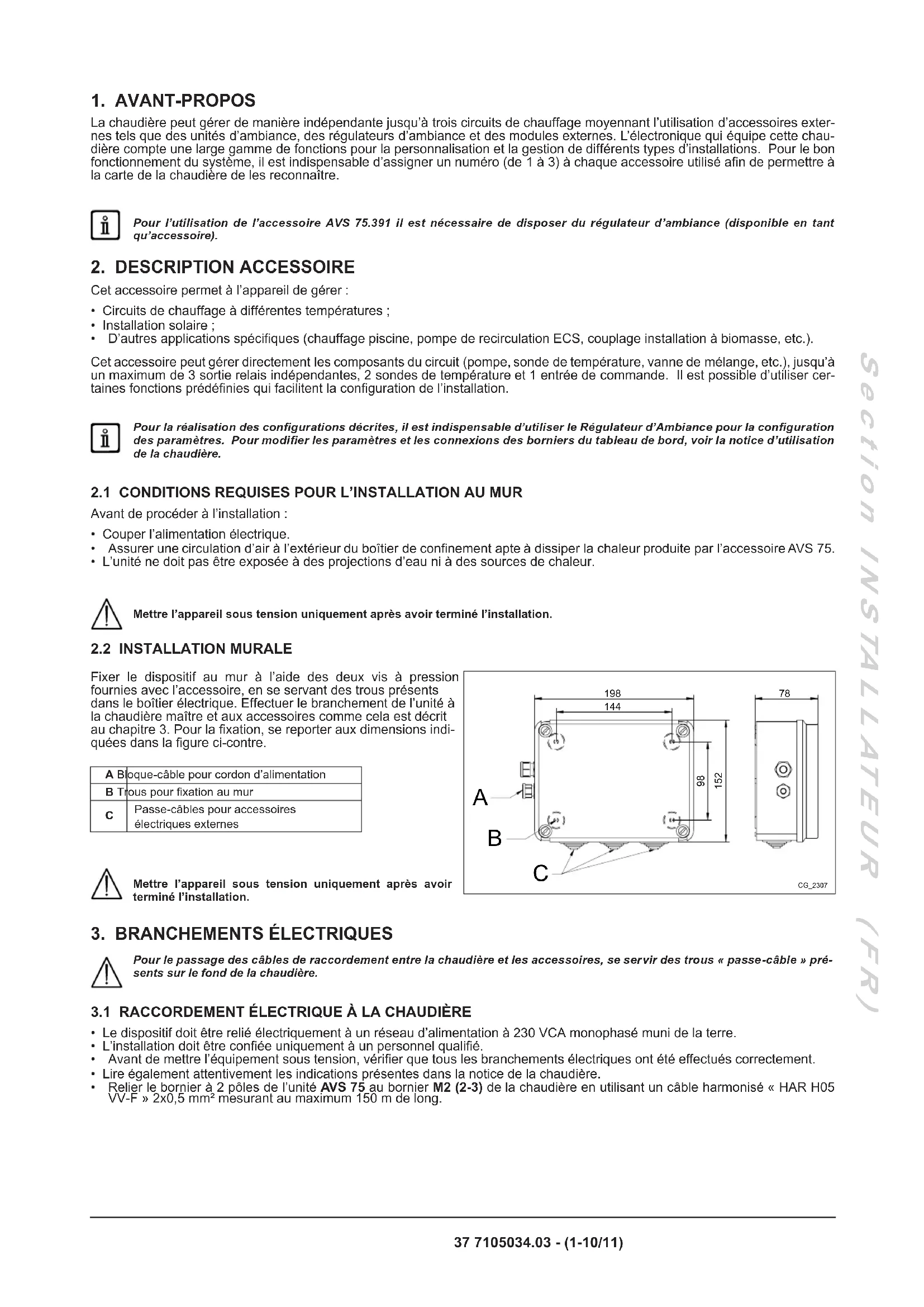

  1. AVANT-PROPOS....37
  2. DESCRIPTION ACCESSOIRE....37
    2.1 CONDITIONS REQUISES POUR L'INSTALLATION AU MUR 37
    2.2 INSTALLATION MURALE....37
  3. BRANCHEMENTS ÉLECTRIQUES 37
    3.1 RACCORDEMENT ÉLECTRIQUE À LA CHAUDIÈRE ....37
    3.2 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES 38
  4. ACCÈS AUX PARAMÈTRES....40
  5. INSTALLATION DE CHAUFFAGE MIXTE....40
    5.1 SCHÉMA 1 41
    5.2 SCHÉMA 2 42

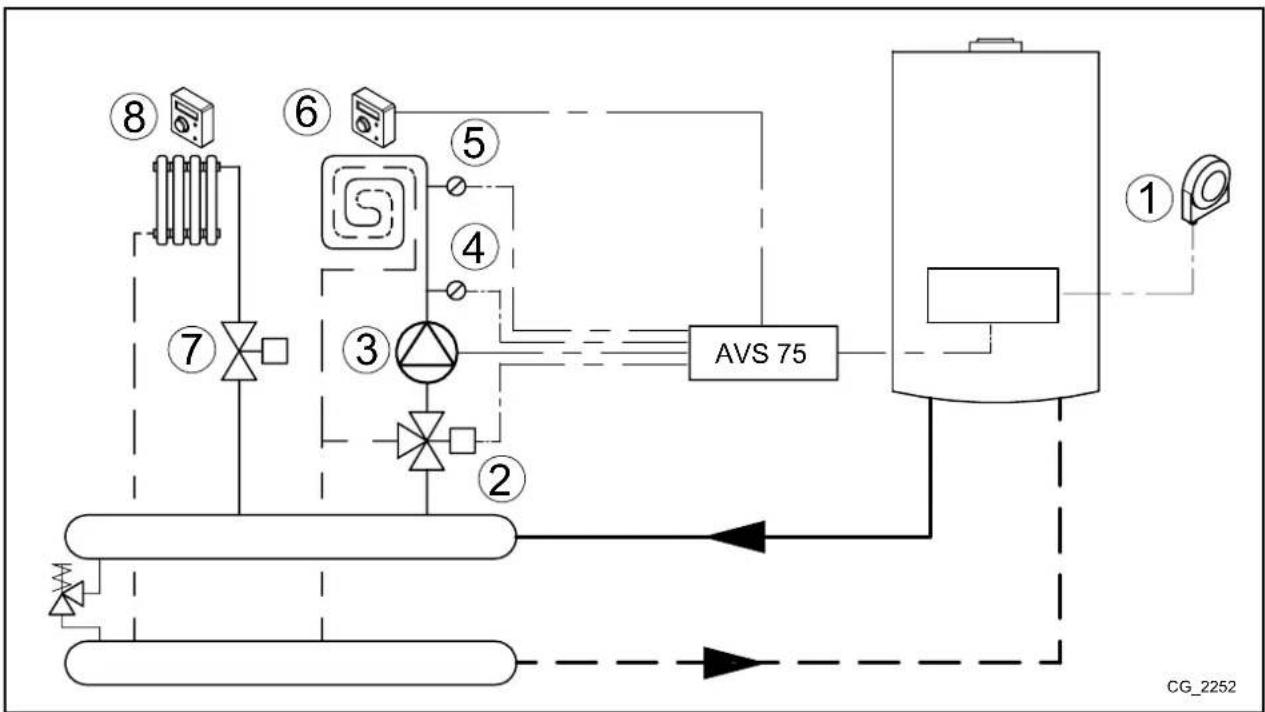

    5.3 SCHÉMA 3 43
  6. INSTALLATION DE CHAUFFAGE PAR ZONES 44

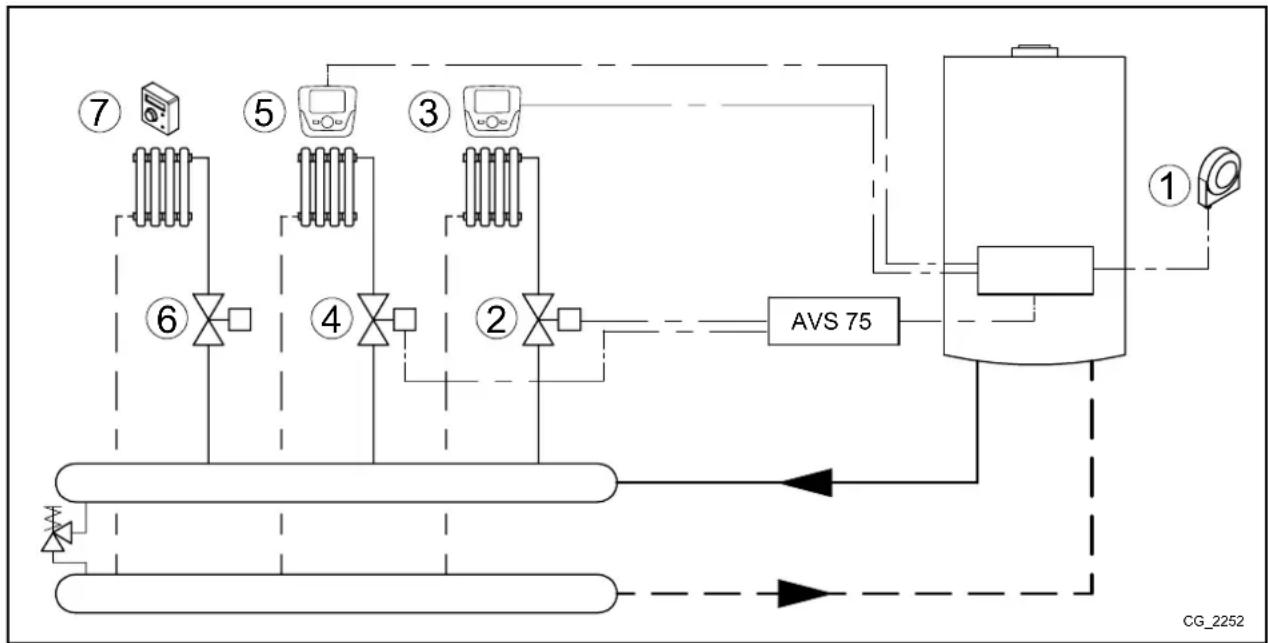

    6.1 SCHÉMA 4 44

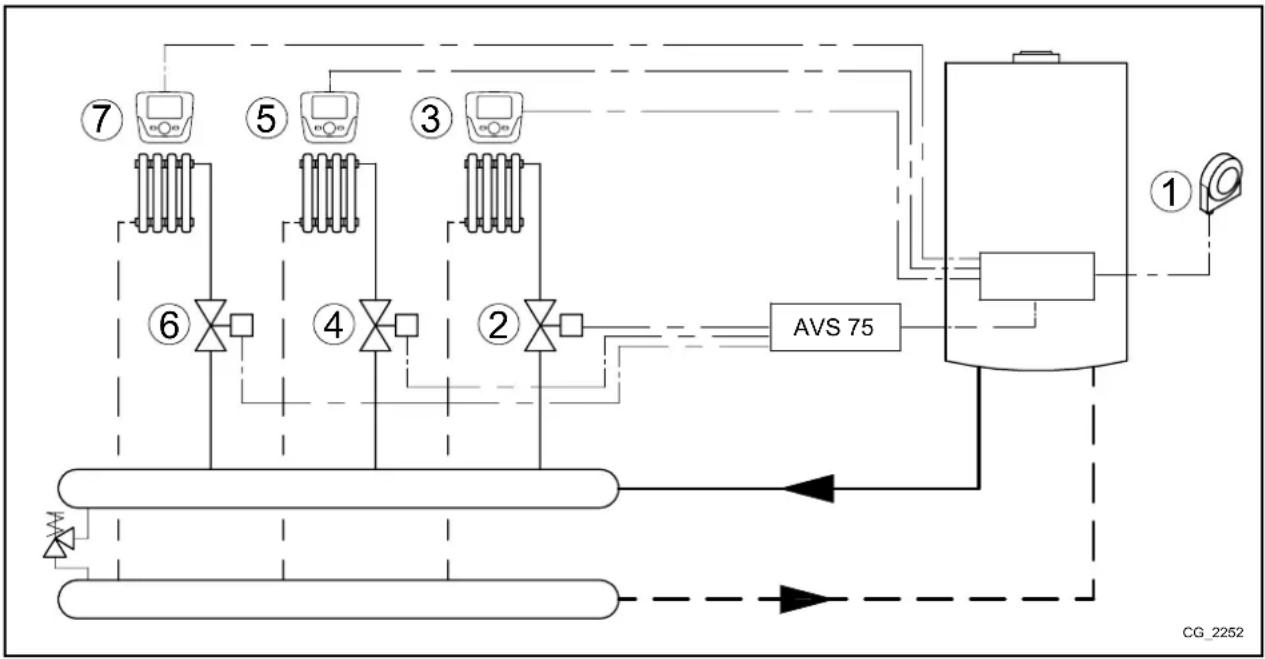

    6.2 SCHÉMA 5 45
  7. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE 46

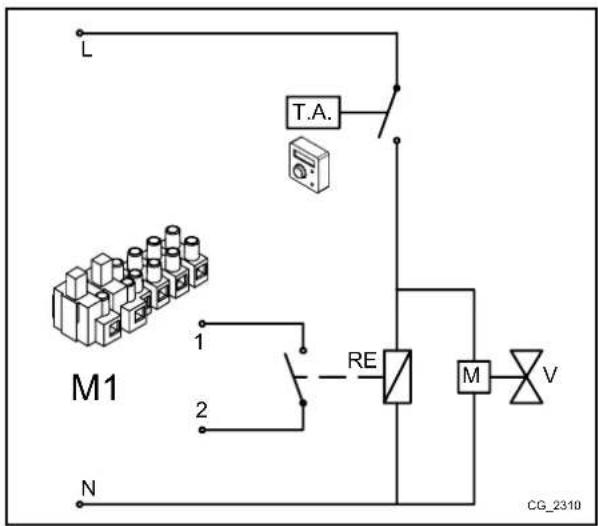

    7.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température. .....46

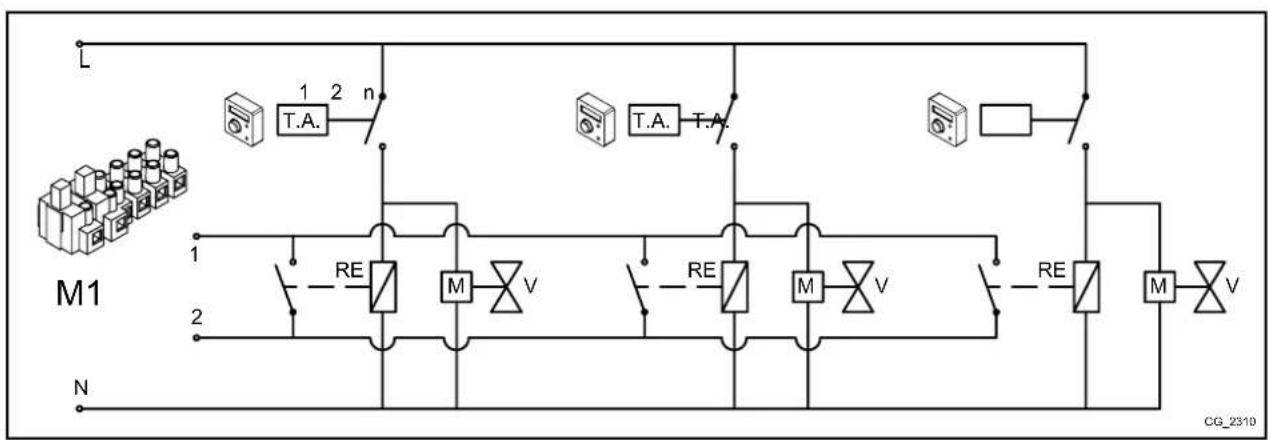

    7.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température. .....46

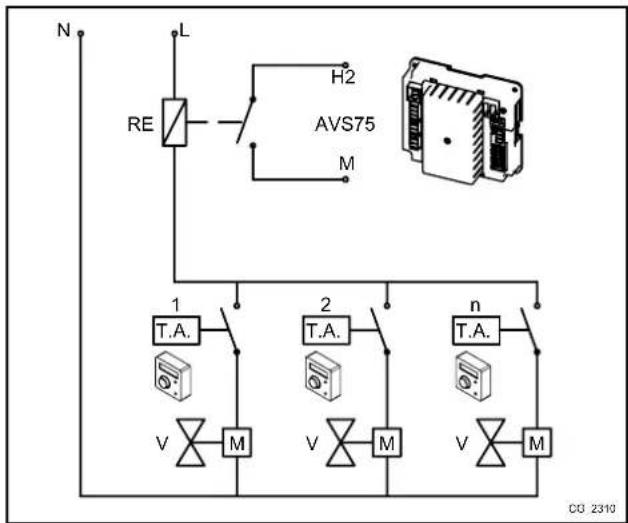

    7.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température. .....46
    7.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone....47

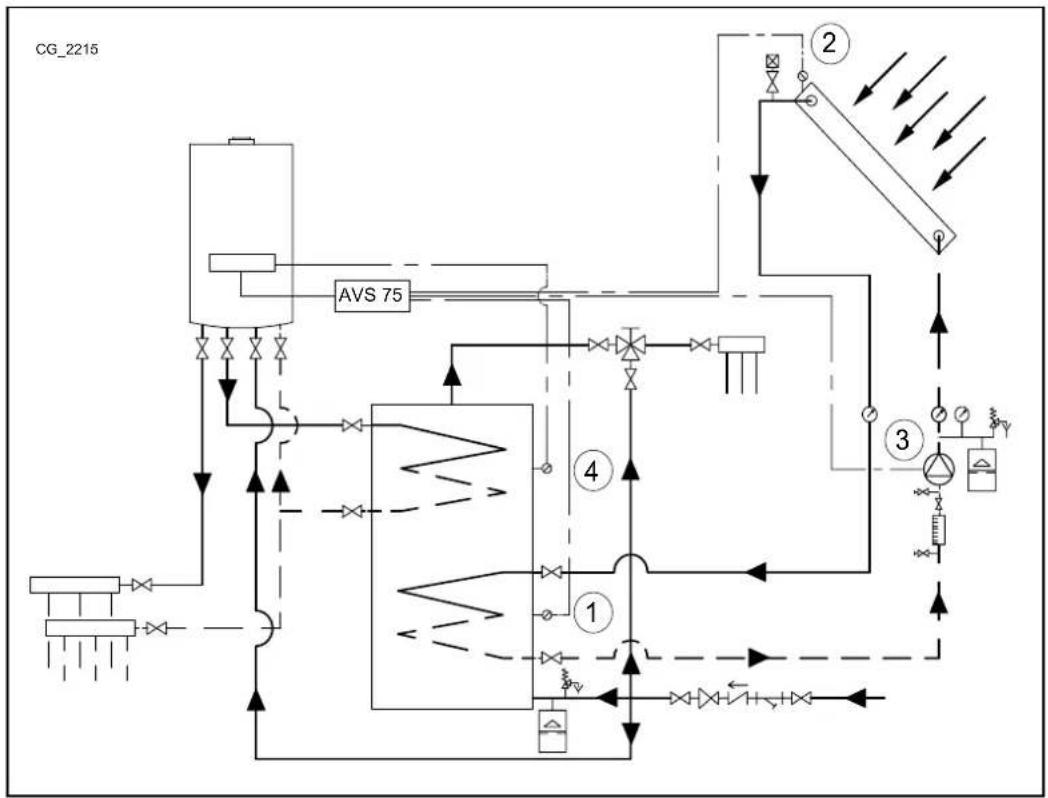

  8. INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE 47
  9. PROGRAMMATION PARAMÈTRES....48
    9.1 INSTALLATION DE CHAUFFAGE....48
    9.2 INSTALLATION EAU CHAUDE SANITAIRE 49
  10. AUTRES FONCTIONS....50
    10.1 POMPE DE RECIRCULATION ECS 50
    10.2 INSTALLATION SOLAIRE POUR PISCINE ....50
    10.3 DEMANDE DE CHALEUR GÉNÉRALE....51
    10.4 AUTRES CONFIGURATIONS ....51
  11. LISTE DES ANOMALIES ....52
  12. CARACTÉRISTIQUES TECHNIQUES....52

Selon sa politique d'amélioration continue des produits, se réserve la possibilité de modifier les données reportées dans cette documentation à tout moment et sans aucun préavis. La présente documentation n'est fournie qu'à titre d'information et n'a aucune implication contractuelle vis-à-vis des tiers.

DESCRIPTION SYMBOLES

Baxi 150 F - DESCRIPTION SYMBOLES - 1

AVERTISSEMENT

Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux avertissements qui concernent des risques dommages aux personnes.

Baxi 150 F - AVERTISSEMENT - 1

DANGER HAUTE TENSION

Pièces électriques sous tension, risque de choc électrique.

Baxi 150 F - DANGER HAUTE TENSION - 1

INFORMATIONS IMPORTANTES

Informations à lire très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.

1. AVANT-PROPOS

La chaudière peut gérer de manière indépendante jusqu'à trois circuits de chauffage moyennant l'utilisation d'accessoires externes tels que des unités d'ambiance, des régulateurs d'ambiance et des modules externes. L'électronique qui équipe cette chaudière compte une large gamme de fonctions pour la personnalisation et la gestion de différents types d'installations. Pour le bon fonctionnement du système, il est indispensable d'assigner un numéro (de 1 à 3) à chaque accessoire utilisé afin de permettre à la carte de la chaudière de les reconnaître.

Baxi 150 F - AVANT-PROPOS - 1

Pour l'utilisation de l'accessoire AVS 75.391 il est nécessaire de disposer du régulateur d'ambiance (disponible en tant qu'accessoire).

2. DESCRIPTION ACCESSOIRE

Cet accessoire permet à l'appareil de gérer :

  • Circuits de chauffage à différentes températures ;
  • Installation solaire ;
    • D'autres applications spécifiques (chauffage piscine, pompe de recirculation ECS, couplage installation à biomasse, etc.).

Cet accessoire peut gérer directement les composants du circuit (pompe, sonde de température, vanne de mélange, etc.), jusqu'à un maximum de 3 sortie relais indépendantes, 2 sondes de température et 1 entrée de commande. Il est possible d'utiliser certaines fonctions prédéfinies qui facilitent la configuration de l'installation.

Baxi 150 F - DESCRIPTION ACCESSOIRE - 1

Pour la réalisation des configurations décrites, il est indispensable d'utiliser le Régulateur d'Ambiance pour la configuration des paramètres. Pour modifier les paramètres et les connexions des borniers du tableau de bord, voir la notice d'utilisation de la chaudière.

Avant de procéder à l'installation :

  • Couper l'alimentation électrique.
    • Assurer une circulation d'air à l'extérieur du boîtier de confinement apte à dissiper la chaleur produite par l'accessoire AVS 75.
  • L'unité ne doit pas être exposée à des projections d'eau ni à des sources de chaleur.

Baxi 150 F - DESCRIPTION ACCESSOIRE - 2

Mettre l'appareil sous tension uniquement après avoir terminé l'installation.

2.2 INSTALLATION MURALE

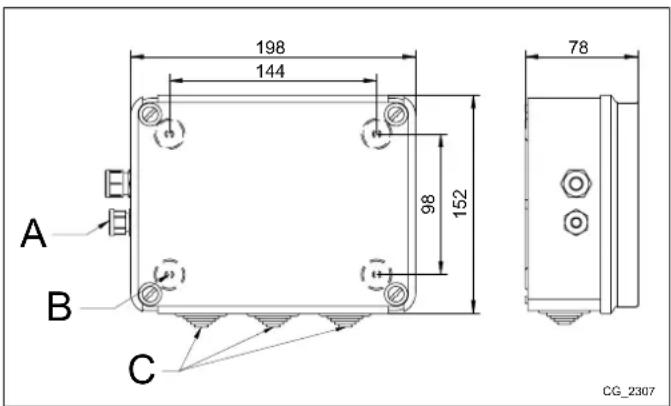

Fixer le dispositif au mur à l'aide des deux vis à pression fournies avec l'accessoire, en se servant des trous présents dans le boîtier électrique. Effectuer le branchement de l'unité à la chaudière maître et aux accessoires comme cela est décrit au chapitre 3. Pour la fixation, se reporter aux dimensions indiquées dans la figure ci-contre.

A Bloque-câble pour cordon d'alimentation
B Trous pour fixation au mur
CPasse-câbles pour accessoires électriques externes

Baxi 150 F - INSTALLATION MURALE - 1

Mettre l'appareil sous tension uniquement après avoir terminé l'installation.

Baxi 150 F - INSTALLATION MURALE - 2

text_image 198 144 98 152 78 A B C CG_2307

3. BRANCHEMENTS ÉLECTRIQUES

Baxi 150 F - BRANCHEMENTS ÉLECTRIQUES - 1

Pour le passage des câbles de raccordement entre la chaudière et les accessoires, se servir des trous « passe-câble » présents sur le fond de la chaudière.

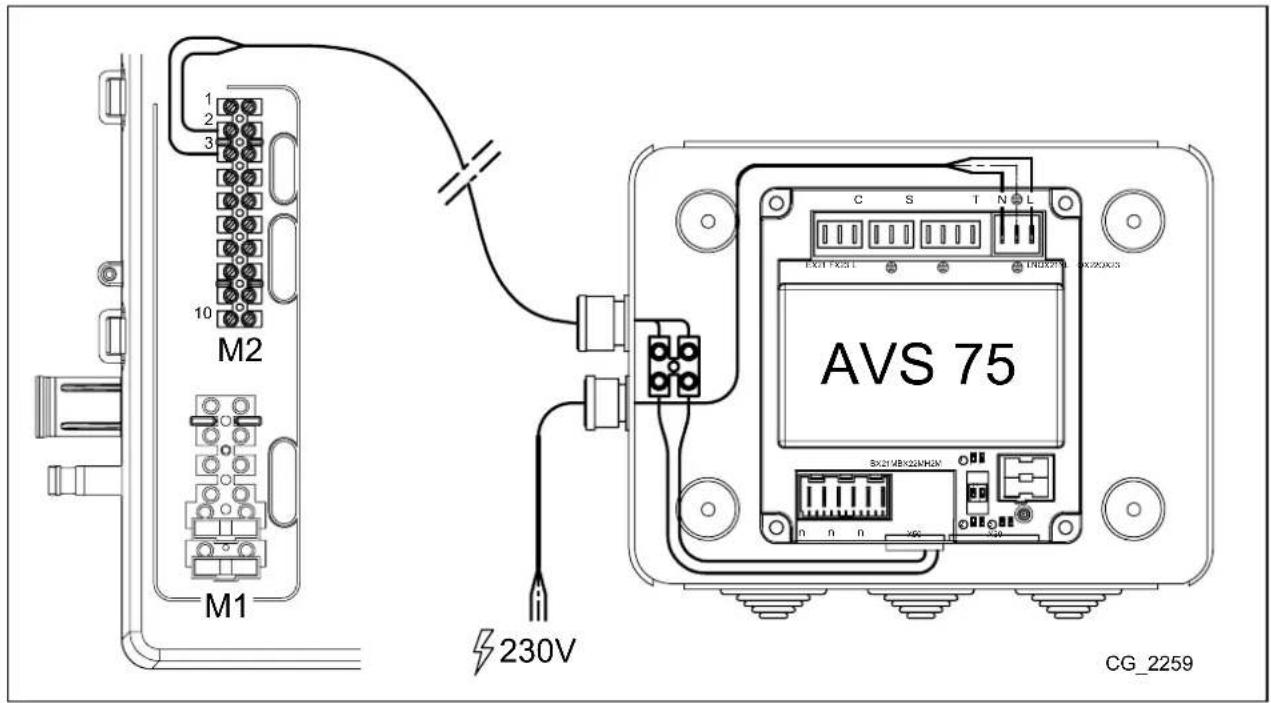

3.1 RACCORDEMENT ÉLECTRIQUE À LA CHAUDIÈRE

  • Le dispositif doit être relié électriquement à un réseau d'alimentation à 230 VCA monophasé muni de la terre.
  • L'installation doit être confiée uniquement à un personnel qualifié.
  • Avant de mettre l'équipement sous tension, vérifier que tous les branchements électriques ont été effectués correctement.
  • Lire également attentivement les indications présentes dans la notice de la chaudière.
  • Relier le bornier à 2 pôles de l'unité AVS 75 au bornier M2 (2-3) de la chaudière en utilisant un câble harmonisé « HAR H05 VV-F » 2x0,5 mm² mesurant au maximum 150 m de long.

Baxi 150 F - RACCORDEMENT ÉLECTRIQUE À LA CHAUDIÈRE - 1

text_image M2 M1 230V AVS 75 CG_2259

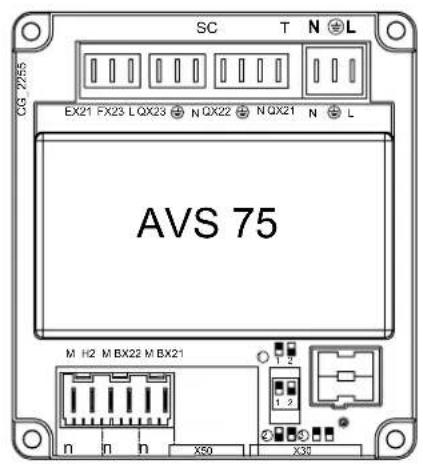

3.2 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES

Pour le raccordement de l'accessoire AVS 75 aux accessoires externes, procéder de la façon suivante (utiliser des câbles harmonisés « HAR H05 VV-F » de 1 mm² de section) :

CAS CIRCUIT MÉLANGÉ (voir schéma par. 3.2.1)

  • Relier la pompe de la zone mélangée au connecteur QX23 de l'AVS 75.
    • Relier la sonde de départ de la zone mélangée au connecteur BX21 de l'AVS 75 (QAD36 fournie).
  • Connecter la vanne de mélange au connecteur QX22-QX21
    • Relier le thermostat d'ambiance au connecteur H2 de l'AVS 75.
  • Connecter le thermostat de sécurité au connecteur FX23.

CAS INSTALLATION SOLAIRE ECS (voir schéma au par. 3.2.2)

• Relier la pompe de l'installation solaire au connecteur QX23 de l'AVS 75.
- Connecter la sonde du ballon d'eau chaude solaire au connecteur BX22 de l'AVS 75.
- Connecter la sonde des panneaux solaires au connecteur BX21 de l'AVS 75.

LÉGENDE RACCORDEMENT CONNECTEURS
N4L (L-N)Alimentation AVS 75
X50Connecteur pour le raccordement entre la carte électronique SIEMENS et l'accessoire AVS 75
X30Connecteur pour la connexion avec un câble plat à un autre accessoire.
T (QX214N)Sortie relais 230V programmable
T (QX224N)Sortie relais 230V programmable
S (QX234N)Sortie relais 230V programmable
C (EX21-FX23-L)connexion pour thermostat de sécurité (uniquement pour zones mélangées)
n (H2-M)Entrée numérique 12VDC ou analogique 0-10VDC programmable.
n (BX21-M)Entrée sonde NTC 10K / Pt1000 programmable
n (BX22-M)Entrée sonde NTC 10K / Pt1000 programmable

Baxi 150 F - RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES - 1

text_image SC T N L EX21 FX23 LQX23 NQX22 NQX21 N L AVS 75 M H2 M BX22 M BX21 n n n X50 X30

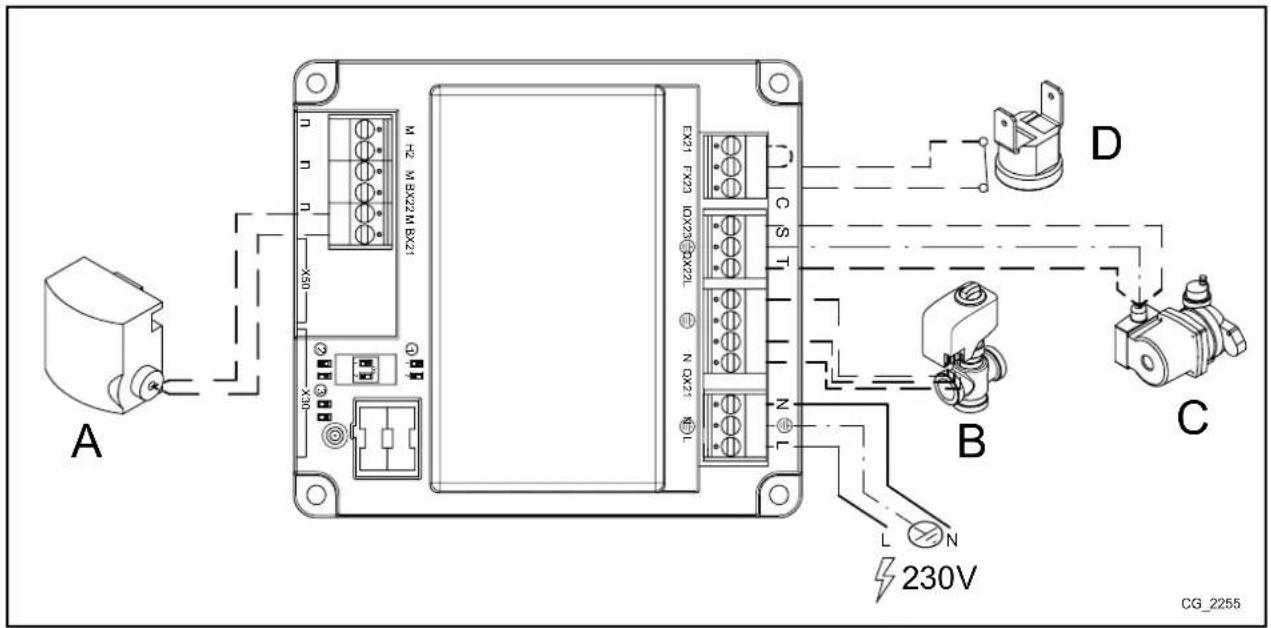

3.2.1 CAS CIRCUIT MÉLANGÉ

A SONDE DE REFOULEMENT QAD36 C POMPE ZONE MÉLANGÉE
B VANNE DE MÉLANGE D THERMOSTAT DE SÉCURITÉ

Baxi 150 F - CAS CIRCUIT MÉLANGÉ - 1

text_image A X50 X30 EX31 FX33 IDX26 DX2L N CX27 FL C S T D B L N 230V C CG_2255

Baxi 150 F - CAS CIRCUIT MÉLANGÉ - 2

En cas de zone mélangée, connecter le thermostat de sécurité entre les bornes « FX23 - L » et placer un pontet sur les bornes « EX21 - FX23 ». De cette façon, la pompe du circuit connectée au relais « QX23 » est internement connectée en série au thermostat de sécurité.

Baxi 150 F - CAS CIRCUIT MÉLANGÉ - 3

Lorsqu'il est nécessaire d'utiliser la sortie relais « QX23 » pour des fonctions autres que ce qui a été prévu pour la zone mélangée, placer un pontet sur les bornes « FX23 - L ».

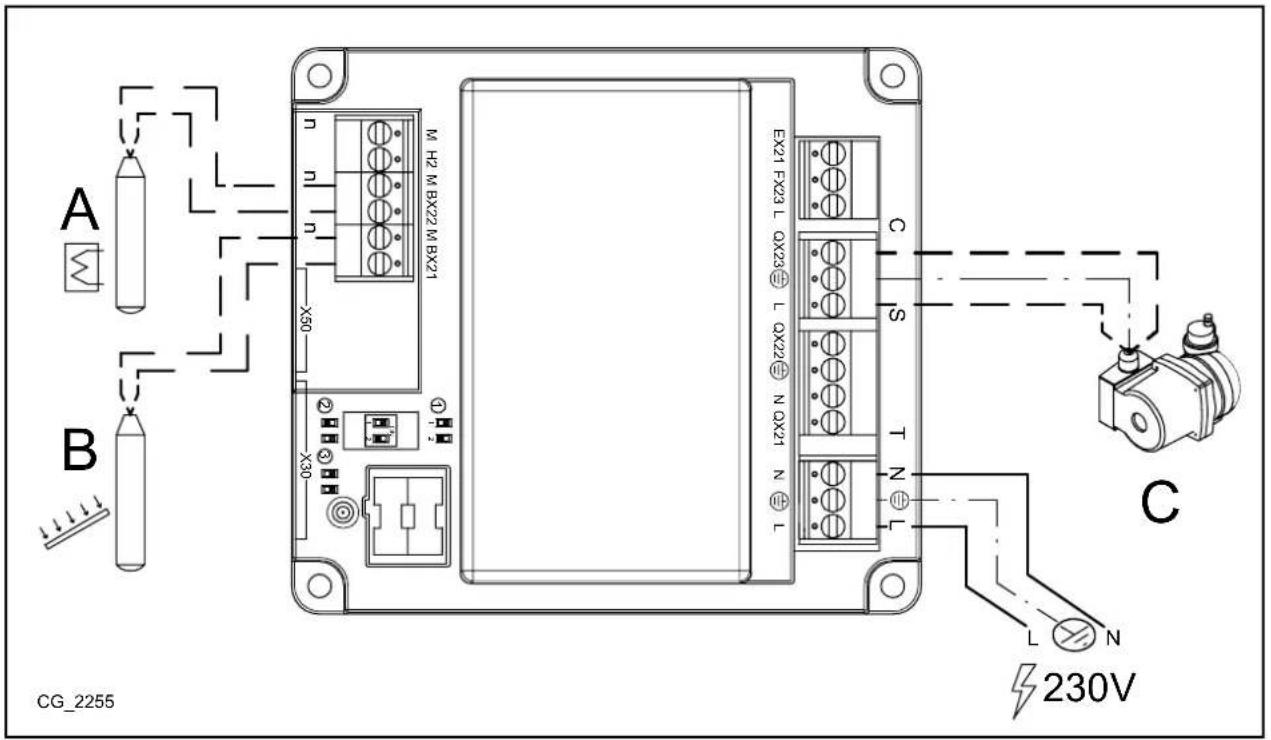

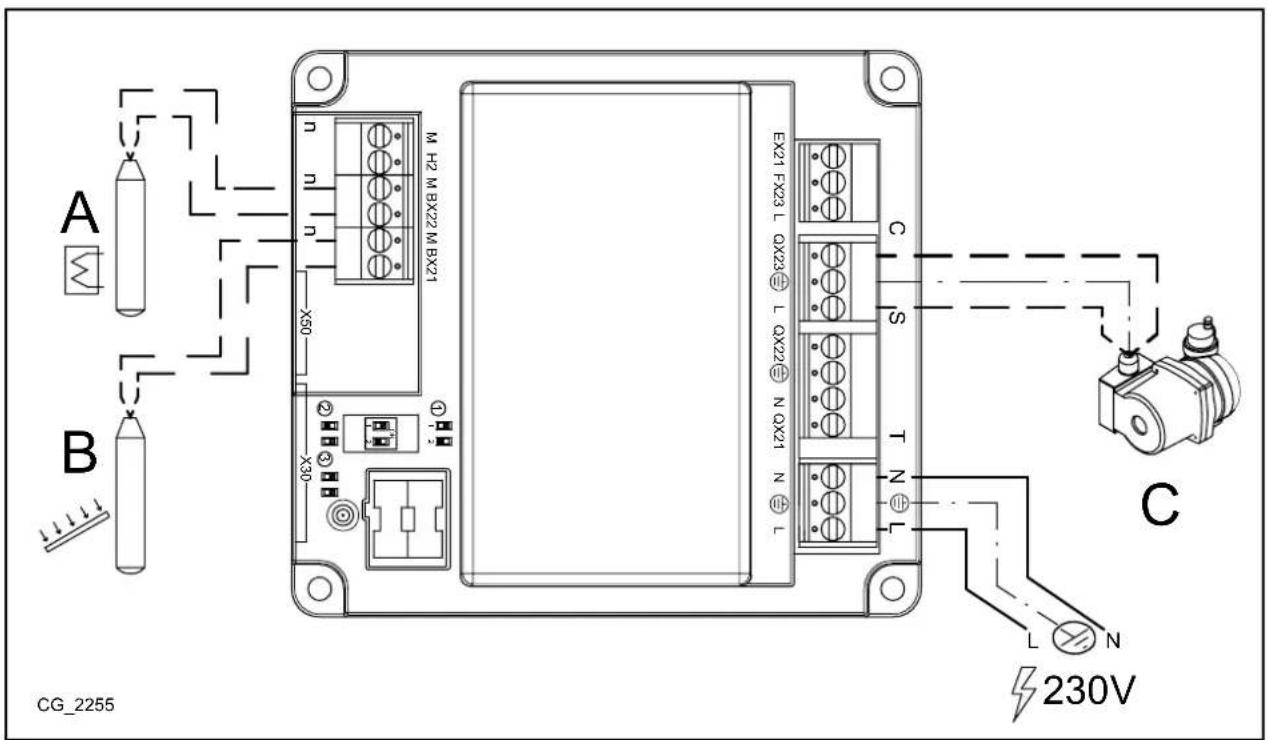

3.2.2 CAS INSTALLATION SOLAIRE ECS

ASONDE BALLON (FOURNIE EN TANT QU'ACCESSOIRE)CPOMPE CIRCUIT SOLAIRE
B SONDE PANNEAUX (FOURNIE EN TANT QU'ACCESSOIRE)

Baxi 150 F - CAS INSTALLATION SOLAIRE ECS - 1

text_image A B CG_2255 M H2 M BX22 M BX21 X50 X30 EX21 FX23 L OX23 L OX22 N OX21 N L C S T Z L N 230V C

4. ACCÈS AUX PARAMÈTRES

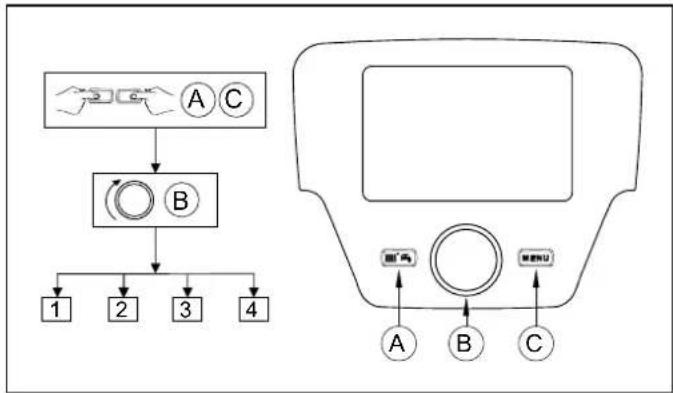

Pour procéder à la configuration, accéder au menu paramètres du Régulateur d'Ambiance comme cela est indiqué ci-après :

LÉGENDE MENU FIGURE

1Utilisateur final3Spécialiste
2Mise en service4OEM

La procédure pour accéder aux quatre menus qui permettent la programmation de la carte de la chaudière et/ou du Régulateur d'ambiance est la suivante :

• depuis le menu principal C.
• A et C (maintenir appuyé pendant environ 6 secondes) menu 1-2-3-4 (voir la figure ci-contre et la légende).
• C appuyer dessus plusieurs fois pour revenir en arrière d'un menu à la fois jusqu'au menu principal.

Baxi 150 F - ACCÈS AUX PARAMÈTRES - 1

FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES

Baxi 150 F - FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES - 1BLe menu / faire défiler les paramètres à l'intérieur du menu / choisir la valeur du paramètre
Baxi 150 F - FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES - 2Entrer dans le menu désiré / sélectionner le paramètre à modifier / valider la valeur modifiée
Baxi 150 F - FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES - 3Revenir au menu précédent

Dans toutes les configurations présentées, si l'on utilise un Régulateur d'Ambiance ou bien un appareil d'ambiance en les configurant comme appareil d'ambiance 1, il est possible de gérer, en plus de la zone de chauffage 1, également les fonctions d'eau chaude sanitaire et le stand-by de la chaudière. En le configurant comme appareil d'ambiance 2 ou appareil d'ambiance 3 il est uniquement possible de gérer respectivement les zones de chauffage 2 et 3. Voir la notice d'utilisation des accessoires correspondants pour ce qui est de la procédure de configuration.

Baxi 150 F - FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES - 4

À la fin de la configuration de chaque installation, exécuter la procédure suivante pour enregistrer dans la chaudière les composants utilisés.

  • Accéder au menu 2, en agissant comme indiqué au début de ce chapitre.
  • B Configuration B B ligne de programme 6200 puis B
    • B Oui, puis B pour valider.

Baxi 150 F - FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES - 5

Si l'appareil est raccordé à une installation au sol, l'installateur devra prévoir un thermostat de sécurité assurant la protection de l'installation contre les surtempératures.

5. INSTALLATION DE CHAUFFAGE MIXTE

Il est possible de configurer l'accessoire AVS 75 pour la gestion d'un circuit à basse température. De cette façon, l'AVS 75 est en mesure de contrôler la pompe, la vanne de mélange et la sonde de départ du circuit de chauffage sélectionné selon les schémas suivants.

Baxi 150 F - INSTALLATION DE CHAUFFAGE MIXTE - 1

Pour une installation à basse température, il est recommandé de baisser le point de consigne maximum de la température de la chaudière en chauffage en réglant le paramètre 741 (voir paragraphe 8.1) à une valeur non supérieure à 45 °C.

Baxi 150 F - INSTALLATION DE CHAUFFAGE MIXTE - 2

Modifier le paramètre correspondant au temps de fermeture de la vanne de mélange en fonction du modèle utilisé conformément aux instructions suivantes.

Baxi 150 F - INSTALLATION DE CHAUFFAGE MIXTE - 3

Les schémas indiqués ci-après se réfèrent à des chaudières d'une puissance inférieure à 35 kW. Pour les chaudières de puissance supérieure à 35 kW, il faut prévoir un séparateur hydraulique en aval de la chaudière et les zones doivent être équipées de pompes de zone à la place de l'électrovanne.

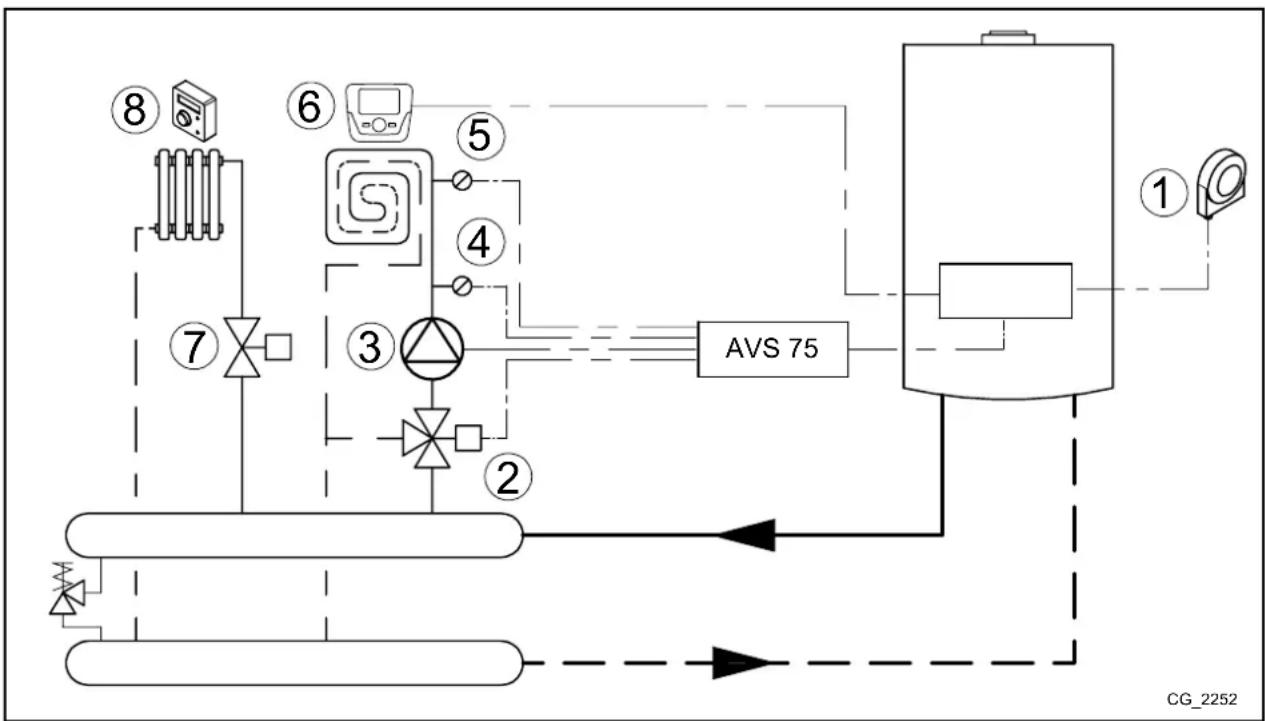

5.1 SCHÉMA 1

Zone à basse température avec unité d'ambiance - circuit de chauffage (1) Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)

1 Sonde externe - bornier M2 (4-5) de chaudière
2Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sonde circuit basse température (BX21-M)
5 Thermostat de sécurité circuit basse température (FX23-L)
6 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière
7 Électrovanne ou pompe zone haute température à alimentation externe
8Thermostat d'ambiance zone haute température (pour la connexion voir paragraphe 7.1)

Baxi 150 F - SCHÉMA 1 - 1

En utilisant le panneau de commande, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEVALEUR À CONFIGURER DESCRIPTION
CONFIGURATION5715 Marche Activation di circuit de chauffage 2
5977Thermostat d'ambiance CC2Activation thermostat pour le circuit 2 (contact 1-2 bornier M1)
6020 Circuit chauffage 1 Activation de la zone basse température
6024Thermostat de sécurité CCEntrée EX21 activée comme protection de la zone basse température
6046 Générat. bloqué attente Entrée H2 activée comme protection de la zone basse température
CIRCUIT CHAUFFAGE 1742 ---Activation de la température de départ modulante (zone basse température)
834Défaut 180 sTemps de fermeture de la vanne de mélange

L'unité d'ambiance peut contrôler directement la zone à basse température en fonction de la température ambiante souhaitée dans le local. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiante 742 cela signifie que la configuration n'a pas été effectuée correctement.

5.2 SCHÉMA 2

Plusieurs zones à basse température avec thermostat d'ambiance et unité d'ambiance commune - circuit de chauffage (1)

Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)

1 Sonde externe - bornier M2 (4-5) de chaudière
2Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sonde circuit basse température (BX21-M)
5 Thermostat de sécurité circuit basse température (FX23-L)
6 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière
7Entrée thermostat d'ambiance zone basse température (H2-M - pour la connexion voir le paragraphe 7.4)
8 Électrovanne ou pompe zone haute température à alimentation externe
9 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 7.1)

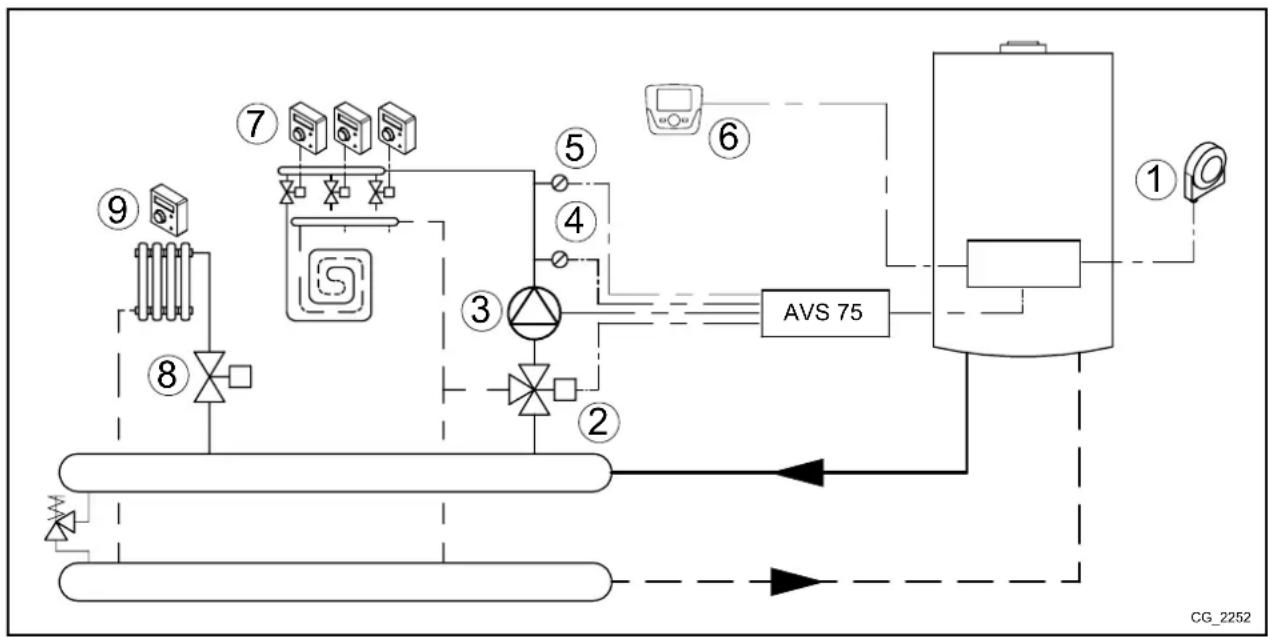

Baxi 150 F - SCHÉMA 2 - 1

En utilisant le panneau de commande, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEVALEUR À CONFIGURER DESCRIPTION
CONFIGURATION5715 Marche Activation di circuit de chauffage 2
5977Thermostat d'ambiance CC2Activation thermostat pour le circuit 2 (contact 1-2 bornier M1)
6020 Circuit chauffage 1 Activation de la zone basse température
6024Thermostat de sécurité CCEntrée EX21 activée comme protection de la zone basse température
6046Thermostat d'ambiance CC1Entrée H2 activée comme thermostat d'ambiance de la zone basse température
CIRCUIT CHAUFFAGE 171035 °CPoint de consigne du local à chauffe (zone basse température)
834Défaut 180 sTemps de fermeture de la vanne de mélange

En configurant la température de confort à la valeur maximum (35 °C) on assure le bon fonctionnement des zones à basse température. En effet, de cette façon, l'unité d'ambiance ne bloque pas la demande de chaleur des divers thermostats d'ambiance qui gèrent les sous-zones.

Dans ce cas, l'unité d'ambiance s'occupe de la gestion de l'installation à basse température mais elle ne peut pas être utilisée pour la gestion de la température de l'un des locaux. En tournant le bouton B, l'afficheur montre la température de départ de la chaudière. Le circuit de chauffage fonctionne à refoulement fixe.

5.3 SCHÉMA 3

Zones de basse température - circuit de chauffage (1) et de haute température - circuit de chauffage (2) avec thermostat d'ambiance.

1 Sonde externe - bornier M2 (4-5) de chaudière
2Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sonde circuit basse température (BX21-M)
5 Thermostat de sécurité circuit basse température (FX23-L)
6 Entrée thermostat d'ambiance zone basse température (H2-M)
7 Électrovanne ou pompe zone haute température à alimentation externe
8 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 7.1)

Baxi 150 F - SCHÉMA 3 - 1

En utilisant le panneau de commande, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEVALEUR À CONFIGURER DESCRIPTION
CONFIGURATION5715 Marche Activation di circuit de chauffage 2
5977Thermostat d'ambiance CC2Activation thermostat pour le circuit 2 (contact 1-2 bornier M1)
6020 Circuit chauffage 1 Activation de la zone basse température
6024Thermostat de sécurité CCEntrée EX21 activée comme protection de la zone basse température
6046Thermostat d'ambiance CC1Entrée H2 activée comme thermostat d'ambiance de la zone basse température
CIRCUIT CHAUFFAGE 1834 Défaut 180 s Temps de fermeture de la vanne de mélange

6. INSTALLATION DE CHAUFFAGE PAR ZONES

Lorsqu'il faut gérer des installations mélangées, il est possible d'utiliser l'accessoire AVS 75 pour commander des pompes/électrovannes de zone, comme cela est illustré ci-après :

Baxi 150 F - INSTALLATION DE CHAUFFAGE PAR ZONES - 1

Afin d'éviter les mises en marche et arrêts fréquents, il est recommandé d'augmenter le point de consigne minimum de température de la chaudière en chauffage en configurant les paramètres 740, 1040 et 1340 (voir paragraphe 8.1) à une valeur non inférieure à 45 °C.

6.1 SCHÉMA 4

Deux zones avec unité d'ambiance circuits de chauffage (1 et 2) et 1 zone avec thermostat d'ambiance circuit de chauffage (3).

1Sonde externe - bornier M2 (4-5) de chaudière5Appareil d'ambiance circuit 2 - bornier M2 (1-2-3) de chaudière
2Électrovanne ou pompe de zone circuit 1 (QX21-N)*6Électrovanne ou pompe de zone circuit 3 à alimentation externe
3Appareil d'ambiance circuit 1 - bornier M2 (1-2-3) de chaudière 7Thermostat d'ambiance circuit 3 (pour la connexion voir le paragraphe 7.1)
4Électrovanne ou pompe de zone circuit 2 (QX22-N)*

Baxi 150 F - SCHÉMA 4 - 1
        direction LR
        A --> B --> C --> D --> E --> F --> G
        B --> H["AVS 75"]
        H --> I["Process Unit"]
        I --> J["1"]
        J --> K["2"]
        K --> L["3"]
        L --> M["4"]
        M --> N["5"]
        N --> O["6"]
        O --> P["7"]
        P --> Q["8"]
        Q --> R["9"]
        R --> S["10"]
        S --> T["11"]
        T --> U["12"]
        U --> V["13"]
        V --> W["14"]
        W --> X["15"]
        X --> Y["16"]
        Y --> Z["17"]
        Z --> AA["18"]
        AA --> AB["19"]
        AB --> AC["20"]
        AC --> AD["21"]
        AD --> AE["22"]
        AE --> AF["23"]
        AF --> AG["24"]
        AG --> AH["25"]
        AH --> AI["26"]
        AI --> AJ["27"]
        AJ --> AK["28"]
        AK --> AL["29"]
        AL --> AM["30"]
        AM --> AN["31"]
        AN --> AO["32"]
        AO --> AP["33"]
        AP --> AQ["34"]
        AQ --> AR["35"]
        AR --> AS["36"]
        AS --> AT["37"]
        AT --> AU["38"]
        AU --> AV["39"]
        AV --> AW["40"]
        AW --> AX["41"]
        AX --> AY["42"]
        AY --> AZ["43"]
        AZ --> BA["44"]
        BA --> BB["45"]
        BB --> BC["46"]
        BC --> BD["47"]
        BD --> BE["48"]
        BE --> BF["49"]
        BF --> BG["50"]
        BG --> BH["51"]
        BH --> BI["52"]
        BI --> BJ["53"]
        BJ --> BK["54"]
        BK --> BL["55"]
        BL --> BM["56"]
        BM --> BN["57"]
        BN --> BO["58"]
        BO --> BP["59"]
        BP --> BQ["60"]
        BQ --> BR["61"]
        BR --> BS["62"]
        BS --> BT["63"]
        BT --> BU["64"]
        BU --> BV["65"]
        BV --> BW["66"]
        BW --> BX["67"]
        BX --> BY["68"]
        BY --> BZ["69"]
        BZ --> CA["70"]

* L'accessoire AVS 75 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.

Baxi 150 F - SCHÉMA 4 - 2

Les unités d'ambiance 3 et 5 sont connectées en parallèle.

Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le panneau de commande, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEVALEUR À CONFIGURERDESCRIPTION
CONFIGURATION5715MarcheActivation di circuit de chauffage 2
5721MarcheActivation di circuit de chauffage 3
5977Thermostat d'ambiance CC3Activation thermostat pour le circuit 3 (contact 1-2 bornier M1)
6020Multifonction-
6030Pompe CC1 Q2Contrôle de la pompe/électrovanne du circuit 1
6031Pompe CC2 Q6Contrôle de la pompe/électrovanne du circuit 2
CIRCUIT CHAUFFAGE 1742---Activation de la température de départ modulante (circuit de chauffage 1)
CIRCUIT CHAUFFAGE 21042---Activation de la température de départ modulante (circuit de chauffage 2)

Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiante, cela signifie que la configuration des paramètres 742, 1042 et 1034 n'a pas été effectuée correctement.

6.2 SCHÉMA 5

Trois zones avec unité d'ambiance - circuits de chauffage (1, 2 et 3)

1sonde externe - bornier M2 (4-5) de chaudière5appareil d'ambiance circuit 2 - bornier M2 (1-2-3) de chaudière
2électrovanne zone circuit 1 (QX21-N)*6électrovanne zone circuit 3 (QX23-N)*
3appareil d'ambiance circuit 1 - bornier M2 (1-2-3) de chaudière7appareil d'ambiance circuit 3 - bornier M2 (1-2-3) de chaudière
4 électrovanne zone circuit 2 (QX22-N)*

Baxi 150 F - SCHÉMA 5 - 1

* L'accessoire AVS 75 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.

Baxi 150 F - SCHÉMA 5 - 2

Les unités d'ambiance 3, 5 et 7 sont connectées en parallèle.

Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTION
CONFIGURATION5715Circuit chauffage 2MarcheActivation di circuit de chauffage 2
5721Circuit chauffage 3MarcheActivation di circuit de chauffage 3
5977Fonction entrée H5SansDésactivation du thermostat sur bornier M1 (1-2) de la carte
6020Fonction module d'extension 1Multifonction-
6030Sortie relais QX21 module 1Pompe CC1 Q2Contrôle de la pompe/électrovanne du circuit 1
6031Sortie relais QX22 module 1Pompe CC2 Q6Contrôle de la pompe/électrovanne du circuit 2
6032Sortie relais QX23 module 1Pompe CC3 Q20Contrôle de la pompe/électrovanne du circuit 3
CIRCUIT CHAUFFAGE 1742Point de consigne départ avec thermostat d'ambiance---Activation de la température de départ modulante (circuit de chauffage 1)
CIRCUIT CHAUFFAGE 21042Point de consigne départ avec thermostat d'ambiance---Activation de la température de départ modulante (circuit de chauffage 2)
CIRCUIT CHAUFFAGE 31342Point de consigne départ avec thermostat d'ambiance---Activation de la température de départ modulante (circuit de chauffage 3)

Les unités d'ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de départ de la chaudière au lieu de la température ambiante, cela signifie que les paramètres 742, 1042 ou 1342 n'ont pas été configurés correctement.

7. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE

Baxi 150 F - BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE - 1

La température de fonctionnement est identique pour tous les circuits.

Baxi 150 F - BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE - 2

Les relais peuvent être remplacés par des vannes équipées de micro-interrupteurs de fin de course et inversement.

7.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température.

Connector le thermostat d'ambiance au réseau de distribution électrique externe (230 V) qui alimentera la vanne de zone (ou pompe) et la bobine du relais et connecter le contact du relais au bornier M1 (1-2) de la chaudière.

Baxi 150 F - CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température. - 1

text_image L T.A. M1 1 2 RE M V N CG_2310

7.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température.

Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et les bobines des relais et connecter les contacts des relais en parallèle au bornier M1 (1-2) de la chaudière.

Baxi 150 F - CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température. - 1

text_image L M1 1 2 n T.A. T.A. 1 RE M V 2 RE M V RE M V N CG_2310

7.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température.

Connector les thermostat d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les van- nes de zone (ou les pompes) et la bobine du relais et connecter le contact du relais aux bornes H2-M de l'AVS 75.

Baxi 150 F - CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température. - 1

7.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone.

Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimentent les van- nes de zone et brancher les contacts des micro-interrupteurs en parallèle aux bornes H2-M de l'AV75.

Baxi 150 F - CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone. - 1

text_image L 1 T.A. T.A. T.A. 2 n AVS75 H2 M N M VM VM V CG_2310

8. INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE

Dans cette configuration, l'accessoire AVS 75 est en mesure de gérer la pompe du circuit solaire, la sonde du collecteur et la sonde du ballon d'eau chaude (relative au circuit solaire) selon le schéma suivant :

1sonde ballon solaire B31 (BX22-M)3pompe circuit solaire Q5 (QX23-N)
2sonde collecteur solaire B6 (BX21-M)4sonde ballon B3 - bornier M2 (9-10) dans chaudière

Baxi 150 F - INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE - 1

Baxi 150 F - INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE - 2

Utiliser des sondes spécifiques pour cette application (fournies en tant qu'accessoire).

En utilisant le Régulateur d'Ambiance, accéder au menu 2, comme cela est décrit au chapitre 4, puis effectuer les réglages suivants :

MENULIGNE DE PROGRAMMEVALEUR À CONFIGURERDESCRIPTION
CONFIGURATION6020Solaire ECSActivation de la fonction solaire

Ci-après la liste des paramètres utilisables. En cas d'utilisation de panneaux solaires munis de tubes sous vide, activer la fonction de protection spécifique (paramètres 3830, 3831) :

MENULIGNE DE PROGRAMMEVALEUR DESCRIPTION
CONFIGURATION3810 Défaut 8°CDifférence de température entre collecteur et sonde solaire ballon pour activation pompe solaire
3811 Défaut 4°CDifférence de température entre collecteur et sonde solaire ballon pour arrêt pompe solaire
3850 Défaut “---”Température au-dessus de laquelle la pompe du collecteur est activée (uniquement si la température maximum du ballon n'est pas atteinte)

Accéder au menu 3
(paragraphe 5.2)

SOLAIRE3830 Défaut “---”Temps maximum blocage pompe solaire si la température du collecteur atteint sa valeur maximum (paramètre 3850) dans le temps minimum de circulation (paramètre 3831)
3831 Défaut 30s Temps minimum de circulation pompe collecteur

Baxi 150 F - INSTALLATION SOLAIRE D'EAU CHAUDE SANITAIRE - 3

Le symbole affiché signale que la pompe de l'installation solaire est en fonctionnement pour chauffer le ballon.

9. PROGRAMMATION PARAMÈTRES

9.1 INSTALLATION DE CHAUFFAGE

Panneau de commandeMENU CIRCUIT CHAUFFAGE CR 1, 2, 3Valeur d’usineMinimumMaximum
CR1CR2CR3
70010001300Éteint-protection antigel d’ambiance : la chaudière s’allume lorsque la température ambiante est < 6 °CAutomatique : la température du local à chauffer dépend de la plage horaire sélectionnéeRéduit : la température du local à chauffer correspond à la température mode RéduitConfort : la température du local à chauffage correspond à la température Confort-Confort--
71010101310Température ambiante de confort°C20RéduiteConfort maximum
71210121312Température ambiante mode Réduit°C16Fluide anti-gelConfort
71410141314Température ambiante mode Antigel°C64Réduite
72010201320Sélection de la courbe climatique pour sonde externe-1,50,14
73010301330En présence de sonde externe et avec le mode de fonctionnement automatique, on a le contrôle automatique du chauffage (ON-OFF) en fonction de la température (externe) sélectionnée°C---830
74010401340Valeur minimum de départ(p. ex. avec la fonction de départ modulante active)°C258Consigne maxi
74110411341Valeur maximum de départ(p. ex. avec la fonction de départ modulante active)°C80Consigne mini95
74210421342Température de départ en présence d’unité d’ambiance( --- = activation départ modulant)°C80Consigne miniConsigne maxi
75010501350Importance de la température ambiante par rapport à la température externe et inversement (fonction influence de l’ambiance) :--- %: climatique pure 1 ÷ 99% : climatique avec compensation ambiante100 % : ambiante pure%501100
76010601360Différentiel d’arrêt de la chaudière en fonction de la température ambiante désirée°C0,50,54
80911091409La pompe de la chaudière et la pompe du circuit restent actives 24h-non--
83411341434Temps de fermeture de la vanne de mélange pour la basse températures18030873
85011501450Il est recommandé d’utiliser la fonction « Manuel »-arrêt
85111511451Température de départ à laquelle la fonction sèche-chape°C25095
85511551455Température de départ actuelle de la fonction sèche-chape°C---
85611561456Jour de la semaine lors de l’activation de la fonction sèche-chape----

CR = Circuit de chauffage

©

10. AUTRES FONCTIONS

En plus des paramétrages précédemment décrits, il est possible de configurer les entrées et les sorties en fonction des exigences de l'installation. Les exemples suivants montrent la sortie relais QX21 et la sonde BX21 de l'accessoire, mais cela est également valable pour les relais QX22, QX23 et la sonde BX22. Dans tous les cas, il est nécessaire de régler l'accessoire sur «Multifonction

MENU LIGNEDE PROGRAMME PARAMÉTRE VALEUR À CONFIGURER DESCRIPTION
CONFIGURATION6020Fonction module d'extension 1MultifonctionActivation de la fonction solaire

10.1 POMPE DE RECIRCULATION ECS

En cas d'utilisation d'un ballon pour l'eau chaude sanitaire, il est possible de contrôler la pompe de recirculation. L'activation de la fonction est liée à la programmation horaire de l'ECS. Pour réduire les pertes de circulation, la fonction active la pompe pendant 10 minutes, suivie d'une pause de 20 minutes. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 4 :

MENULIGNE DE PROGRAMMEVALEUR DESCRIPTION
CONFIGURATION6030Pompe bouclage ECS Q4Activation de la pompe de recirculation ECS ( sortie relais QX21)
6040Sonde circulation ECS B39Activation de la sonde de recirculation ECS (sonde BX21)
EAU CHAUDE SANITAIRE1663d'usine = 45 °CTempérature circuit ECS en-dessous de laquelle la pompe est activé (consigne de recirculation)

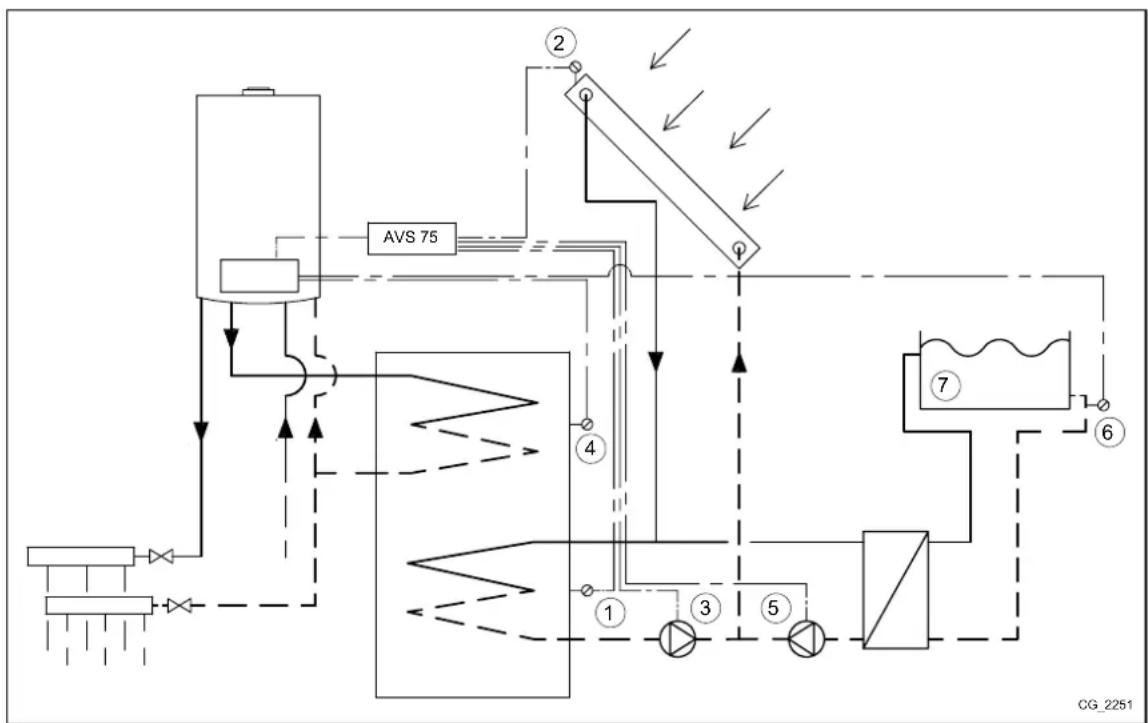

10.2 INSTALLATION SOLAIRE POUR PISCINE

Le chauffage de la piscine à l'aide de panneaux solaires peut avoir lieu de la façon suivante.

1Sonde ballon solaire B31 (BX22-M)5Pompe de la piscine (QX21-N)
2Sonde collecteur solaire B6 (BX21-M)6Sonde de retour chauffage piscine – bornier M2 dans chaudière
3Pompe circuit solaire Q5 (QX23-N)7Piscine
4Sonde ballon B3 - bornier M2 (9-10) de chaudière

Baxi 150 F - INSTALLATION SOLAIRE POUR PISCINE - 1

Baxi 150 F - INSTALLATION SOLAIRE POUR PISCINE - 2

Utiliser des sondes spécifiques pour cette application (fournies en tant qu'accessoire).

Effectuer la configuration comme cela est décrit au chapitre 8. Le système est maintenant configuré pour l'utilisation des panneaux solaires pour l'eau chaude sanitaire. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 4 :

MENULIGNE DE PROGRAMMEVALEURDESCRIPTION
CONFIGURATION5931Sonde piscine B13Activation de la sonde de la piscine (Entrée sonde BX2)
6030Ppe/vanne piscine sol K18Activation de la pompe pour réchauffer la piscine ( Sortie relais QX21)
EAU CHAUDE SANITAIRE6046Libération piscine, solaireActivation pour le chauffage de la piscine(par exemple, avec flotteur ou commande manuelle)

L'utilisation du contact H2 est importante car elle assure le bon fonctionnement du système en permettant l'échange de chaleur avec la piscine seulement si celle-ci le permet. S'assurer ensuite que la piscine est remplie d'eau et fonctionnelle.

10.3 DEMANDE DE CHALEUR GÉNÉRALE

Une demande de chaleur générale est une demande qui ne provient pas de l'un des trois circuits de chauffage disponibles et/ou du circuit d'ECS. Cette demande est appelée demande appareil et sert pour fournir de la chaleur à des unités externes, comme par exemple pour chauffer l'eau d'une piscine.

Pour activer cette fonction, il est nécessaire de procéder à la configuration suivante. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 4 :

MENULIGNE DE PROGRAMMEPARAMÈTRE VALEUR DESCRIPTION
CONFIGURATION6030 Sortie relais QX21 module 1Ppe circuit. consomm. 1 Q5Activation de la pompe pour la demande externe 1
6046 Fonction entrée H2 module 1Demande circuit consomm. 1Contact pour la demande externe 1
CIRCUIT CONSOMMATEURS 11859Point de consigne température de départ chauffage circuit consomm. 1valeur d'usine = 70 °CTempérature de départ chauffage pour la demande externe 1

Si la demande d'un appareil est fournie par le biais d'un signal analogique 0-10 V, il faut régler le paramètre 6046 sur « Demande appareil CR1 10V ». Il faut en outre régler la caractéristique du signal en utilisant les paramètres :

6049Valeur tens. 1 H2 module 16050Valeur fonct. 1 H2 module 16051Valeur tens. 2 H2 module 16052Valeur fonct. 2 H2 module 1

10.4 AUTRES CONFIGURATIONS

Ci-après d'autres configurations présentées de façon succincte :

Relais QX21

Sortie d’alarme K10 Alarme (p. ex. : copropriété)
Pompe primaire Q14 Pompe activée à chaque demande de chauffage ou demande externe
Programme horaire 5 K13 Contact commandé par le « programme horaire aux »
Demande rafraîch. K28 Demande froid par le circuit du froid 1
Remplissage d’eau K34Vanne de chargement automatique chaudière
Arrêt ventilateur K38Commande ventilateur externe

Sonde BX21

Sonde ballon stockage B4Sonde ballon pour le chauffage (supérieur)
Sonde ballon stockage B41Sonde ballon pour le chauffage (inférieur)
Sonde ballon stockage B42Troisième sonde ballon pour chauffage (à la moitié du ballon)

Entrée H2

Message erreur/alarme Signal d'alarme externe
Interrupteur débit chaudièreCommande fluxostat de chaudière (à utiliser uniquement si elle n'est pas déjà présente dans la chaudière)
Thermostat chaudièreCommande thermostat de chaudière (à utiliser uniquement si elle n'est pas déjà présente dans la chaudière)
Demande circ. consom.1 10VDemande externe 1 avec signal 0-10V (*)
Mesure de pression 10VMesure de pression avec signal 0-10V (*)
Puissance prescrite 10VRéglage de la puissance de la chaudière en fonction du signal 0-10V (*)

* Pour pouvoir utiliser les fonctions, il est nécessaire de configurer la caractéristique du signal analogique en utilisant les paramètres présents dans le menu Configuration du Régulateur d'Ambiance :

6049Valeur tens. 1 H2 module 16050Valeur fonct. 1 H2 module 16051Valeur tens. 2 H2 module 16052Valeur fonct. 2 H2 module 1

Baxi 150 F - AUTRES CONFIGURATIONS - 1

Les configurations illustrées sont valables également pour les autres relais/sondes/entrées de la carte, comme par exemple le relais QX1 (ligne 5890) ou les sondes BX2 (ligne 5931) et BX3 (ligne 5932).

11. LISTE DES ANOMALIES

Anomalie Description anomalie
10Capteur sonde extérieureCircuit de chauffage activé sans aucune commande (thermostat, appareil d'ambiance ou appareil externe) ou sonde externe en panne
84BSB, conflit d'adresse2 appareils d'ambiance ou plus configurés pour le même circuit de chauffage
98Module additionnel 1 AccessoiresAVS 75 non détecté ou non reconnu
99Module additionnel 2 AccessoiresAVS 75 non détecté ou non reconnu
373Module additionnel 3 AccessoiresAVS 75 non détecté ou non reconnu
30Sonde départ 1 Sonde du circuit mélangé1 non détectée
32Sonde départ 2 Sonde du circuit mélangé2 non détectée
260Sonde départ 3 Sonde du circuit mélangé3 non détectée
335BX21 aucune fonction SondeBX21 non configurée
336BX22 aucune fonction SondeBX22 non configurée
324BX mêmes capteurs Deux sondes ou plus sont configurées pour la même fonction
52Sonde ECS 2 Sonde sanitaire solaire non détectée
73Sonde collecteur 1 Sonde collecteur solaire non détectée
57Sonde circulation ECS Sonde de circulation ECS non détectée
243Sonde piscine Sonde de la piscine non détectée
25Sonde chaudière au boisSonde de la chaudière à biomasse non détectée
346Pompe chaud. Q10 absentePompe de la chaudière à biomasse non détectée

12. CARACTÉRISTIQUES TECHNIQUES

AlimentationTension d'alimentation230 VCA (± 10 %)
Fréquence de fonctionnement50/60 Hz
Puissance absorbée4 VA
Fusible d'alimentation (alimentation et sorties)max. 10 AT
Câblagefil rigide ou flexible (torsadé ou à embout)-
unipolaire0,5 ÷ 2,5 mm2
bipolaire0,5 ÷ 1,5 mm2
Données fonctionnellesClasse logiciel A
Mode d'opération EN 60 7301b (opération automatique)
EntréesEntrée numérique H2-
très basse tension de sécurité pour contact propre-
contact en basse tension-
tension avec contact ouvert12 V CC
courant avec contact fermé3 mA CC
Entrée analogique H2-
très basse tension de protection-
plage0 ÷ 10 VCC
résistance interne>100 kΩ
Entrée L230 VCA (± 10%)
résistance interne>100 kΩ
Entrée capteurs BX21, BX22NTC 10k
câbles de raccordement admis (cuivre) -
sectionmm20,250,50,751,01,5
longueur maximumm20 4060 80120
SortiesRelais de sortie-
plage de courant0,02 ÷ 2 (2) A CA
courant d'appel maximum15 A pour ≤ 1 s
courant maximum (pour tous les relais) 6 A CA
plage de tension24 ÷ 230 VCA (pour contact propre)
InterfaceBSBconnexion avec 2 câbles, non interchangeables
longueur unité de base - dispositifs périphériquesmax. 150 m
longueur totalemax. 300 m (capacité maximum du câble 60 nF)
section du câble0,5 mm2
N° maximum de chaudière pouvant être connectées en cascade16

INHALT

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Baxi

Modèle : 150 F

Catégorie : Chaudière
