BEDIENUNGSANLEITUNG ETS EC 1503 EQ FESTOOL

Wendlingen, 2020-05-04

$$ p p a. 1 3 8 2 $$

Markus Stark

* im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

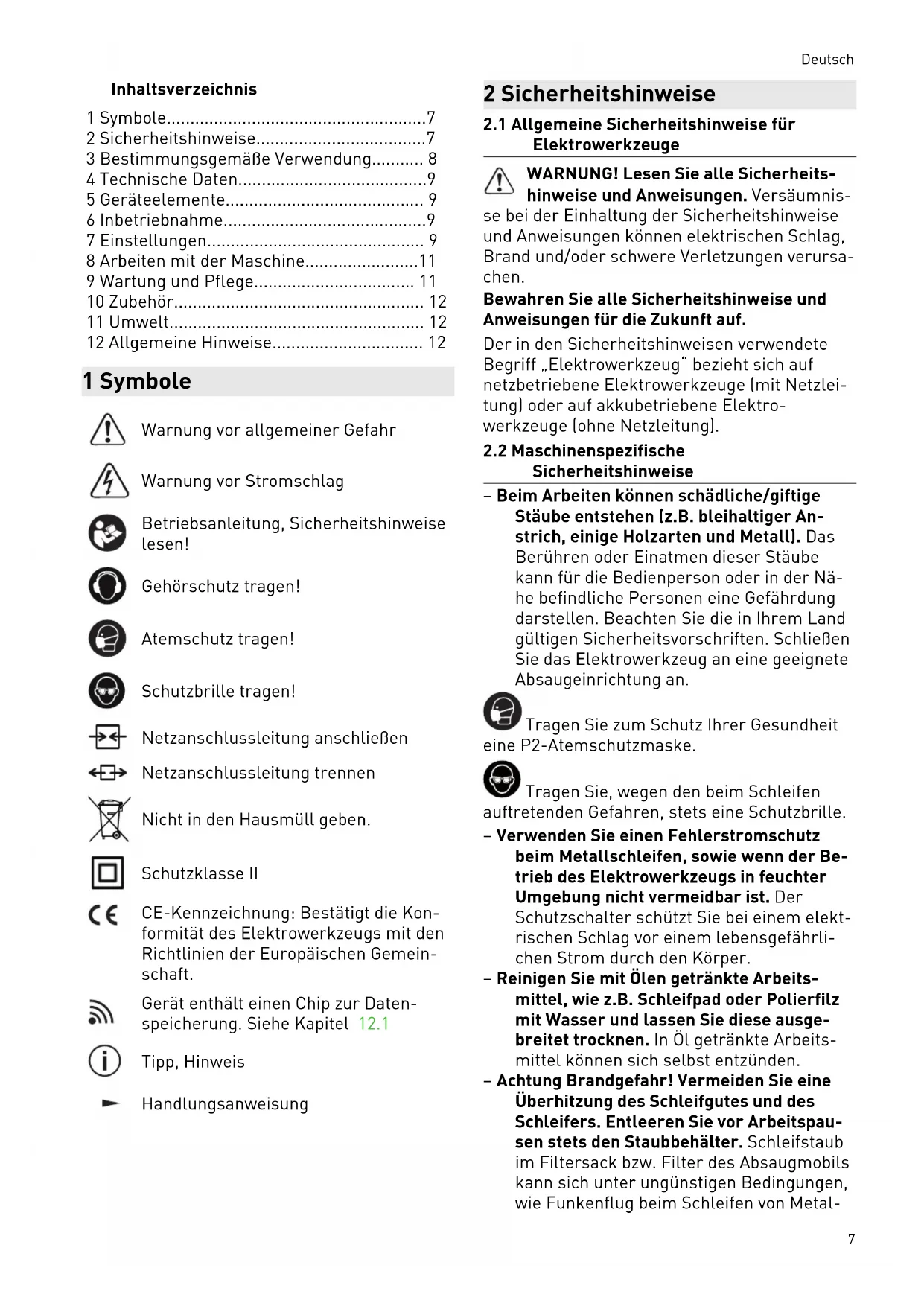

1 Symbole....7
2 Sicherheitshinweise....7
3 Bestimmungsgemäße Verwendung...... 8
4 Technische Daten....9
5 Geräteelemente....9
6 Inbetriebnahme....9
7 Einstellungen....9
8 Arbeiten mit der Maschine......11
9 Wartung und Pflege.... 11
10 Zubehör.... 12
11 Umwelt.... 12
12 Allgemeine Hinweise.... 12

1 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Atemschutz tragen!

Schutzbrille tragen!

Netzanschlussleitung anschließen

Netzanschlussleitung trennen

Nicht in den Hausmüll geben.

Schutzklasse II

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Gerät enthält einen Chip zur Daten- speicherung. Siehe Kapitel 12.1

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise

- Beim Arbeiten können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten und Metall). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften. Schließen Sie das Elektrowerkzeug an eine geeignete Absaugeinrichtung an.

Tragen Sie zum Schutz Ihrer Gesundheit P2-Atemschutzmaske.

Tragen Sie, wegen den beim Schleifen etenden Gefahren, stets eine Schutzbrille.

- Verwenden Sie einen Fehlerstromschutz beim Metallschleifen, sowie wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist. Der Schutzschalter schützt Sie bei einem elektrischen Schlag vor einem lebensgefährlichen Strom durch den Körper.

- Reinigen Sie mit Ölen getränkte Arbeitsmittel, wie z.B. Schleifpad oder Polierfilz mit Wasser und lassen Sie diese ausgebreitet trocknen. In Öl getränkte Arbeitsmittel können sich selbst entzünden.

- Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspau- sen stets den Staubbehälter. Schleifstaub im Filtersack bzw. Filter des Absaugmobils kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metal-

Deutsch

len, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.

• Nur original Festool Schleifteller verwenden. Fremdteller sind nicht für die Drehzahl des Schleifers geeignet und können brechen.
• Prüfen Sie nach dem Herunterfallen das Elektrowerkzeug und den Schleifteller auf Beschädigung. Demontieren Sie den Schleifteller zur genauen Prüfung. Lassen Sie beschädigte Teile vor dem Einsatz reparieren. Gebrochene Schleifteller und beschädigte Maschinen können zu Verletzungen und Unsicherheit der Maschine führen.

2.3 Mischstäube mit Metallanteil, und Schleifen feuchter Oberflächen

Bei Mischstäuben mit Metallanteil (z.B.

Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

• Vorschalten eines Fehlerstrom- (FI-, PRCD-) Schutzschalters.
• Maschine an ein geeignetes Absauggerät anschließen.
• Maschine regelmäßig von Staubablagerungen im Motorgehäuse durch Ausblasen reinigen.

Schutzbrille tragen!

2.4 Emissionswerte

Die nach EN 62841 ermittelten Werte betragen typischerweise:

Schalldruckpegel L _PA = 69 dB(A)

Schallleistungspegel L _WA = 80 dB(A)

Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

▶ Gehörschutz benutzen.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

Schwingungsemissionswert a_h = 4,8 m/s^2 (3-achsig)

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

• dienen dem Maschinenvergleich,
  – eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
• repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

▶ Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden.
▶ Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäße Verwendung

Bestimmungsgemäß sind die Schleifer zum Schleifen von Holz, Kunststoff, Verbundwerkstoff, Farbe/Lack, Spachtelmasse und ähnlichen Werkstoffen vorgesehen. Bei Mischstäuben mit Metallanteil (z.B. Lackschliff im Automotiv-Bereich) und beim Schleifen feuchter Oberflächen sind besondere Sicherheitshinweise zu beachten. Die Schleifer sind bestimmungsgemäß nicht zum reinen Metallschliff geeignet. Asbesthaltiges Material darf nicht bearbeitet werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Exzenterschleifer ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA

Leistung 400 W 400 W

Drehzahl (Leerlauf) 6000 - 10000 min ^-1 6000 - 10000 min ^-1

Elektronische Absaugerkennung - x - x

1,2 kg 1,2 kgGewicht entsprechend EPTA-Pr

5 Geräteelemente

[1-1] Ein-/Aus-Taste

[1-2] Drehzahlregelung

[1-3] Schleifteller

[1-4] Plug it-Anschluss

[1-5] Absaugstutzen

[1-6] LED zur Absaugerkennung *

[1-7] Isolierte Griffflächen (grau schattierter Bereich)

* Nur bei Elektrowerkzeugen mit elektronischer Absaugerkennung (siehe Technische Daten).

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

▶ Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
In Nordamerika dürfen nur Festool Maschinen mit der Spannungsangabe 120 V/60 Hz eingesetzt werden.

VORSICHT

Erhitzung des Plug it Anschlusses bei un- vollständig verriegeltem Bajonettverschluss Verbrennungsgefahr

- Vor dem Einschalten des Elektro-werkzeugs vergewissern, dass der Bajo-nettverschluss an der Netzanschlussleitung komplett geschlossen und verriegelt ist.

Anschließen und Lösen der Netzanschlussleitung - siehe Bild [2].

6.1 Ein-/Ausschalten [1-1]

EIN Ein-/Aus-Taste [1-1] drücken

AUS Ein-/Aus-Taste [1-1] drücken

① Bei aktivierter Absaugerkennung lässt sich das Elektrowerkzeug nicht ohne angeschlossenen Absaugschlauch anschalten - siehe Kap. .

7 Einstellungen

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

7.1 Elektronik

Die Maschine besitzt eine Vollwellen-Elektronik mit folgenden Eigenschaften:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs.

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird auch bei Belastung eine gleichbleibende Schleifgeschwindigkeit erreicht.

Drehzahlreduzierung bei hohen Vibrationen

Wenn hohe Vibrationen und Schwingungen am Elektrowerkzeug auftreten, z.B. bei der Nutzung mit einem Interface-Pad, wird die Drehzahl automatisch reduziert, um das Elektrowerkzeug und den Anwender zu schonen.

Temperatursicherung

Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leistungsaufnahme begrenzt. Steigt die Tempera-

Deutsch

tur weiter, schaltet das Elektrowerkzeug ab. Erst nach Abkühlung des Motors ist ein erneutes Einschalten möglich.

7.2 Drehzahl einstellen

Die Drehzahl lässt sich mit dem Stellrad [1-2] zwischen 6000 und 10000 min ^-1 einstellen.

Dadurch können Sie die Schleifgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen (siehe Kapitel 8).

7.3 Absaugerkennung \*

Die elektronische Absaugerkennung erkennt, ob am Elektrowerkzeug ein Absaugschlauch angeschlossen ist. Nach Aktivierung lässt sich das Elektrowerkzeug nur mit angeschlossenem Absaugschlauch anschalten.

* Nur bei Elektrowerkzeugen mit elektronischer Absaugerkennung (siehe Technische Daten).

Betriebsart

Die Betriebsart wird über die LED [1-6] signalisiert:

Dauerlicht: Absaug- schlauch angeschlossen

Blinklicht: kein Absaugschlauch angeschlossen, Elektrowerkzeug lässt sich nicht einschalten.

Kein Licht: Absauger-kennung ist nicht aktiv.

Absaugerkennung ein-/ausschalten

Die Absaugerkennung ist im Auslieferungszustand deaktiviert.

▶ Elektrowerkzeug durch kurzes Drücken der Ein-/Aus-Taste [1-1] einschalten.
▶ Elektrowerkzeug wieder ausschalten und dabei Ein-/Aus-Taste [1-1] permanent gedrückt halten.

Elektrowerkzeug piept 1x.

▶ Drehzahlregelung [1-2] in beide Endstellungen drehen (Stufe 1 und 6).

Elektrowerkzeug piept 3x für Ein, bzw. 2x für Aus.

▶ Ein-/Aus-Taste [1-1] loslassen.

Absaugerkennung ist aktiviert bzw. deaktiviert.

7.4 Schleifteller wechseln [3]

Ein optimales Arbeitsergebnis ist nur mit Originalzubehör und Verbrauchsmaterial zu erreichen. Wird nicht Originalzubehör oder Verbrauchsmaterial eingebaut, erlischt der Garantieanspruch.

Warning! Keine bauliche Veränderung im geöffneten Innenraum der Maschine vornehmen, wenn der Schleifteller abmontiert ist.

Gesundheitsgefährdung: Die Montage der falschen Schleiftellergröße führt zu unzulässig hohen Vibrationen an der Maschine. Abgestimmt auf die zu bearbeitende Oberfläche kann die Maschine mit drei unterschiedlich harten Schleiftellern ausgerüstet werden.

Hart: Grob- und Feinschliff auf Flächen. Schleifen an Kanten.

Weich: Universell für Grob- und Feinschliff, für ebene und gewölbte Flächen.

Superweich: Feinschliff an Formteilen, Wölbungen, Radien. Nicht an Kanten einsetzen!

7.5 Schleif-Zubehör mit StickFix befestigen [3b]

Auf dem StickFix Schleifteller lassen sich die dazu passenden StickFix Schleifpapiere und StickFix Schleifvliese schnell und einfach befestigen.

- Drücken Sie das selbsthaftende Schleif-Zubehör auf den Schleifteller [1-3] auf.

Bei nachlassender Haftung der Stickfix-Belages können sich die Schleifteller-Zubehöre - insbesondere im nicht aufgesetzten Betrieb - vom Schleifteller lösen und zu Verletzungen führen. Schleifteller wechseln!

7.6 Absaugung

WARNUNG

Gesundheitsgefährdung durch Stäube

▶ Nie ohne Absaugung arbeiten.
▶ Nationale Bestimmungen beachten.

Das Elektrowerkzeug besitzt keine Eigenabsaugung. Deshalb soll an den Absaugstutzen [1-5] ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von 27 mm angeschlossen werden.

Empfehlung: Antistatic-Absaugschlauch verwenden! Dadurch kann die elektrische Aufladung reduziert werden.

8 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr

▶ Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

Folgende Hinweise beachten:

• Überlasten Sie die Maschine nicht, indem Sie diese zu stark andrücken! Sie erreichen das beste Schleifergebnis, wenn Sie mit mäßig starkem Anpressdruck arbeiten. Die Schleifleistung und -qualität hängen im Wesentlichen von der Wahl des richtigen Schleifmittels ab.
• Halten Sie die Maschine für eine sichere Führung mit beiden Händen am Motorgehäuse und am Getriebekopf.
  Für Schleifarbeiten empfehlen wir folgende Einstellungen des Stellrades [1-2]:

Schleifarbeiten Stellrad-Stufe

• Schleifen mit max. Abrieb 5-6
• Abschleifen alter Farbe
• Schleifen von Holz und Furnier vor der Lackierung
• Lackzwischenschliff auf Flächen

- Schleifen von dünn aufgetragenem Vorlack 4-5

– Schleifen von Holz mit Schleif-Vlies

- Kantenbrechen an Holzteilen

- Glätten von grundierten Holzflächen

– Schleifen von Vollholz- und Furnier- kanten 3–4

– Schleifen im Falz von Fenstern und Türen

– Lackzwischenschliff an Kanten

- Anschleifen von Naturholzfenstern mit Schlief-Vlies

- Glätten der Holzoberfläche vor dem Beizen mit Schleif-Vlies

- Abreiben gebeizter Flächen mit Schleif-Vlies

- Abreiben oder Abheben der überflüssigen Kalkpaste mit Schleif-Vlies

– Lackzwischenschliff auf gebeizten Flächen 2–3

– Säubern von Naturholz-Fensterfälzen mit Schleif-Vlies

– Schleifen von gebeizten Kanten 1–2

- Schleifen von thermoplastischen Kunststoffen

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

WARNUNG

Falsche Prüfungen können zur Beschädigung des Geräts und zur Verletzung des Anwenders führen

Zur Prüfung der elektrischen Sicherheit sind spezielle Informationen erforderlich. Diese sind bei der Festool Servicewerkstätte ihres Landes erhältlich.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Bei Leistungsnachlass oder erhöhten Vibrationen Kühlluftöffnungen absaugen und säubern.

9.1 Reinigung der Absaugkanäle

Wir empfehlen etwa einmal pro Woche (besonders beim Schleifen von Kunstharzspachtel, im Feuchtschliff und bei Gips) die Absaugkanäle in der Maschine [4-1] mit einer kleinen Flachbürste oder einem Stofflappen zu reinigen.

9.2 Reinigung des Innenraums

Regelmäßig den Innenraum des Elektro-werkzeugs an der Ventilatorunterseite [4-3] reinigen, sonst verschlechtern sich durch die Staubanhaftungen die Vibrationswerte.

9.3 Schleifteller und Tellerbremse wechseln

Die Gummimanschette [4-2] streift auf dem Schleifteller und verhindert ein unkontrolliertes Hochdrehen des Schleiftellers. Durch einge-

Deutsch

setzte Metallstifte ist die Tellerbremse nahezu verschleissfrei.

Bei nachlassender Bremswirkung zunächst den Schleifteller auf Verschleiß kontrollieren und ggf. ersetzen. Beschädigte Tellerbremse/Gummimanschette ersetzen.

10 Zubehör

Verwenden Sie nur original Schleif- und Polierteller von Festool. Durch die Verwendung von minderwertigen Schleif- und Poliertellern kann es zu erheblichen Unwuchten kommen, die die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß der Maschine erhöhen.

Die Bestellnummern für Zubehör und Filter finden Sie in Ihrem Festool Katalog oder im Internet unter "www.festool.de".

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACH: www.festool.com/reach

12 Allgemeine Hinweise

12.1 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kontaktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne ausdrückliche Einwilligung des Kunden – erfolgt nicht.

Contents

1 Symbols....13
2 Safety warnings....13
3 Intended use....14
4 Technical data.... 14
5 Geräteelemente.... 15
6 Operation....15
7 Settings....15
8 Working with the machine.... 16
9 Service and maintenance....17
10 Accessories.... 17
11 Environment....17
12 General information....18

1 Symbols
