BEDIENUNGSANLEITUNG Ikonic 2 JANE

Ihr neuer IKONIC von JANÉ-CONCORD ist ein zum Schutz Ihres Babys im Auto entwickelter Kindersitz. Er eignet sich für Kinder bis 18 kg und einer Größe von 40 bis 105 cm. Diese Rückhalteeinrichtung für Kinder entspricht der „i-Size“- Verordnung. Sie entspricht der ECE-Regelung 129/03, zum allge- meinen Einsatz in Fahrzeugen mit „i-Size“-System. Sie kann in Fahrzeugen verwendet werden, deren Sitze eine „i- Size“-Zulassung besitzen (siehe Angaben in der Bedienungsan- leitung des Fahrzeugs), sowie in Fahrzeugen, die kompatibel sind mit der Isox Klasse B1 oder D (siehe Kompatibilitätsliste auf der Website: www.janeworld.com). Wenden Sie sich im Zweifelsfall an Ihren Händler oder besuchen Sie die Website: www.janeworld.com Es ist äußerst wichtig, dass Sie diese Anleitung vor dem ers- ten Einsatz des IKONIC-Autokindersitz aufmerksam lesen. Ste- llen Sie sicher, dass auch alle anderen, die den Autokindersitz verwenden, mit dem korrekten Einbau und der richtigen Nut- zung vertraut sind. Es wurde festgestellt, dass ein beträchtli- cher Anteil von Nutzern Kindersitze nicht korrekt einbaut. Das Verständnis der Bedienungsanleitung und die Einhaltung der Vorgaben sind ebenso wichtig wie der Autokindersitz selbst. Bitte bewahren Sie die Anleitung im Fach unter dem Sitz auf und schlagen Sie im Zweifelsfall nach. Sie nden sie auch auf unserer Website: www.janeworld.com Ferner enthält ein QR-Code auf ei- nem Etikett, seitlich an der Polsterung, ein Demovideo. IM 2046.04_IKONIC2 CONCORD alta1.indd 54 11/6/21 11:5655

TEILELISTE HINWEISE ALLGEMEINE GEBRAUCHSANLEITUNG

WISSENSWERTES ZU IHREM KINDERSITZ

EINBAU DES KINDERSITZES IN DAS FAHRZEUG

ÄNDERUNG DER SITZRICHTUNG

EINSETZEN IHRES KINDES IN DEN AUTOKINDERSITZ

EINSTELLUNG DER INTEGRIERTEN GURTE

HERAUSNEHMEN DES KINDERAUTOSITZES

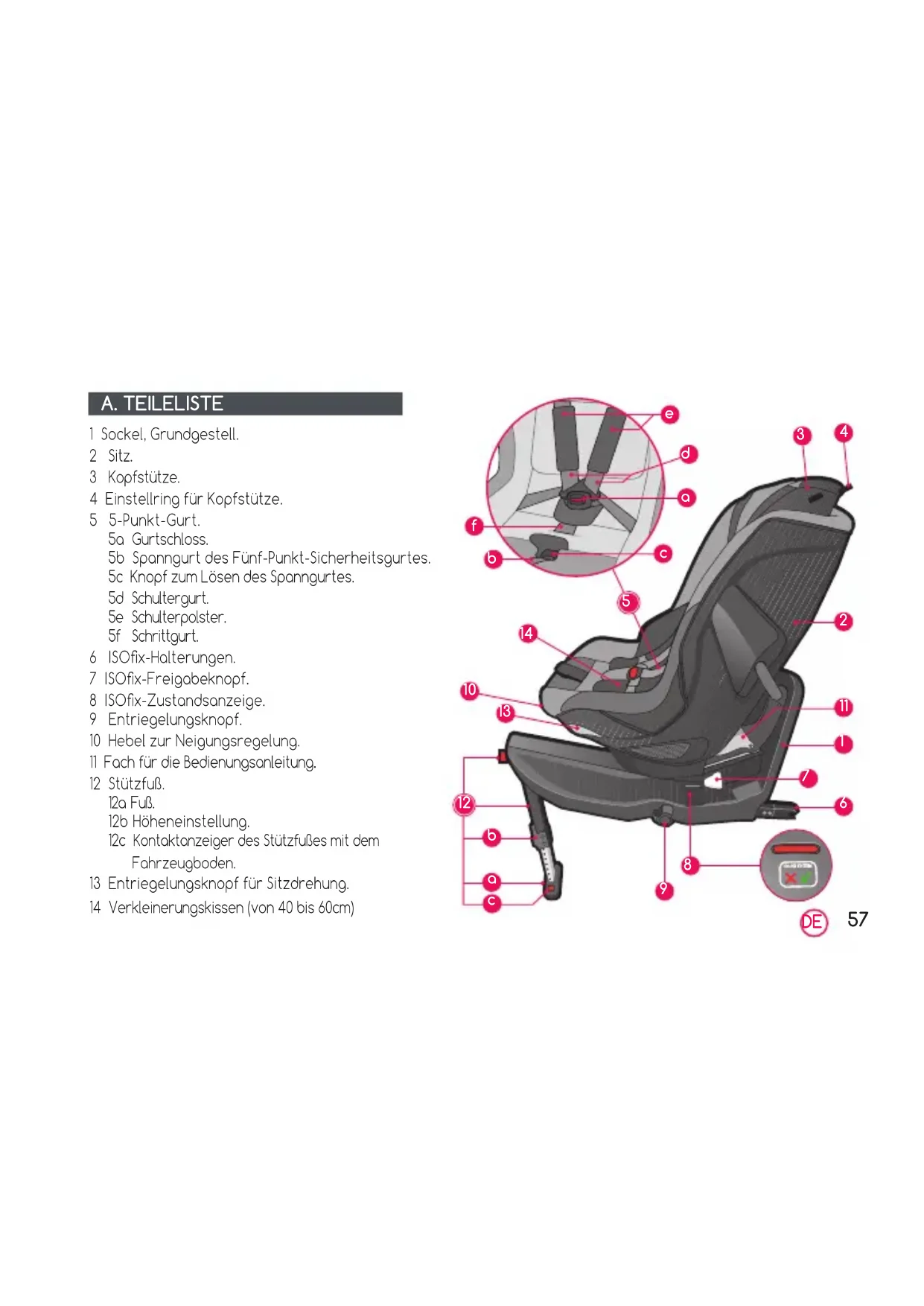

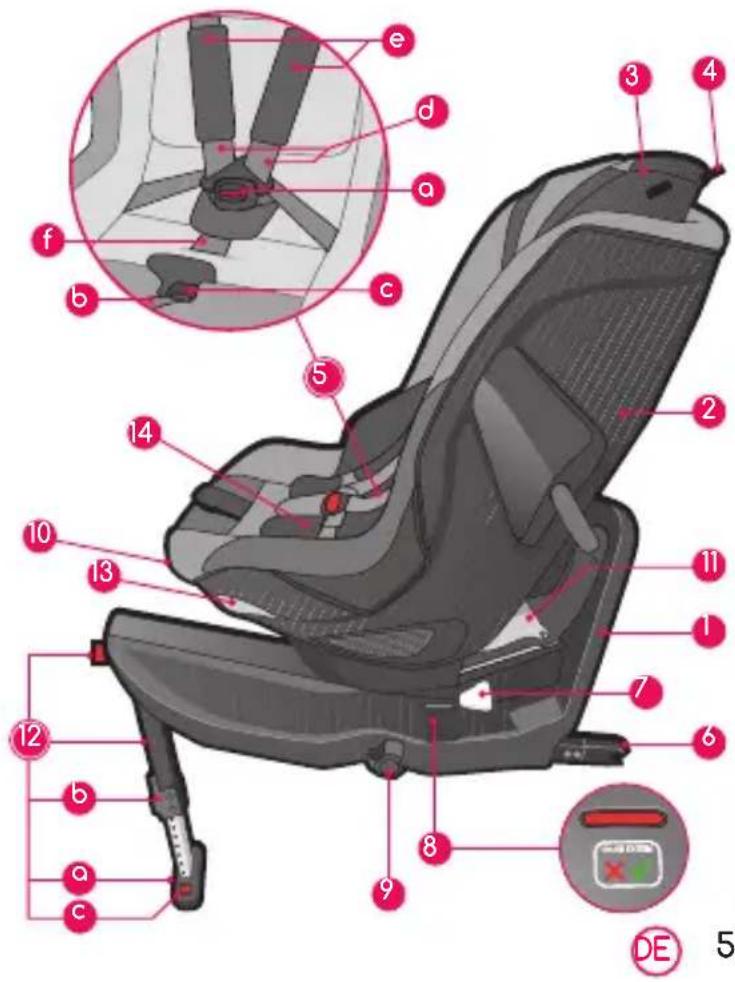

ANLEITUNG 1 Sockel, Grundgestell. 2 Sitz. 3 Kopfstütze. 4 Einstellring für Kopfstütze. 5 5-Punkt-Gurt. 5a Gurtschloss. 5b Spanngurt des Fünf-Punkt-Sicherheitsgurtes. 5c Knopf zum Lösen des Spanngurtes. 5d Schultergurt. 5e Schulterpolster. 5f Schrittgurt. 6 ISOx-Halterungen. 7 ISOx-Freigabeknopf. 8 ISOx-Zustandsanzeige. 9 Entriegelungsknopf. 10 Hebel zur Neigungsregelung. 11 Fach für die Bedienungsanleitung. 12 Stützfuß. 12a Fuß. 12b Höheneinstellung. 12c Kontaktanzeiger des Stützfußes mit dem Fahrzeugboden. 13 Entriegelungsknopf für Sitzdrehung. 14 Verkleinerungskissen (von 40 bis 60cm) A. TEILELISTE

B. HINWEISE - Lassen Sie Ihr Kind nicht unbeaufsichtigt. - Lassen Sie Ihr Kind weder gesichert noch ungesichert ohne Aufsicht im Kinderautositz. - Der Kindersitz darf nicht auf Vordersitzen mit aktiviertem Airbag verwendet werden. (Todesgefahr!) - Manchmal führen Kinder in ihren Hosen- oder Jackentaschen Gegenstände (z.B. Spielzeuge) mit sich oder die Kleidung weist harte Teile (z.B. Schnallen) auf. Sorgen Sie dafür, dass diese Objekte nicht zwischen Kind und Sicherheitsgurt geraten, sie könn- ten bei Unfall unnötige Verletzungen verur- sachen. Diese Gefahren gelten im übrigen auch für Erwachsene! - Natürlich sind die Kleinen häug sehr ak- tiv. Erklären Sie den Kindern deshalb wie wichtig es ist, sich immer hinzusetzen und anzuschnallen. Es muss klar sein, dass die Gurtführung nicht verändert und das Gurtschloss nicht geöffnet werden darf. - Es ist nur dann eine optimale Sicherheit Ihres Kindes gewährleistet, wenn die Rück- halteeinrichtung richtig eingebaut und verwendet wird. - Nicht alle Sicherheitssysteme arbeiten nach dem gleichen Funktionsprinzip. Wir empfe- hlen Ihnen deshalb, Ihren IKONIC in dem Fahrzeug auszuprobieren, in dem er später auch tatsächlich verwendet werden soll. - Jegliche Veränderung der Vorrichtung oder zusätzliche Anbringung von Teilen, ohne entsprechende Genehmigung von JANÉ-CONCORD, kann die Sicherheit des Rückhaltesystems beeinträchtigen. - as die Sicherheit des Kindes beeinträchti- gen. Für die Mitführung von Kindern im Fahrzeug müssen zudem die Anweisungen in der Bedienungsanleitung des entspre- chenden Fahrzeugs berücksichtigt werden. IM 2046.04_IKONIC2 CONCORD alta1.indd 58 11/6/21 11:5659

- Dieser Kindersitz darf nicht ohne Bezug verwendet werden, noch darf dieser durch einen andere nicht Originalbezug ersetzt werden, da er wesentlich zur Sicherheit des Systems beiträgt. Verwenden Sie ausschließlich von JANÉ-CONCORD zuge- lassene Zubehörteile. - Verwenden Sie auf keinen Fall Polster, Kissen oder eine zusätzliche Füllung, für die größere Bequemlichkeit Ihres Kindes hinzu, da Sie die Eigenschaften des Sicherheitssystems verän- dern würden. - Die Sitzgurte müssen straff und ohne Verdre- hung angelegt werden und sind gegen Beschä- digungen zu schützen. - Achten Sie darauf, Ihr Kind immer richtig an- zuschnallen. Die Gurte müssen gut gespannt sein, sie dürfen nicht verdreht sein und müs- sen richtig über den Becken- (Beckengurt) und Schulterbereich (Schultergurt) verlaufen. - Verändern Sie das Rückhaltesystem in ke- inster Weise. Das könnte die Sicherheit Ihres Kindes gefährden. - Das Rückhaltesystem darf nicht durch bewegliche Teile im Fahrzeuginneren oder durch Türen beschädigt oder eingeklemmt werden. - Schützen Sie die nicht gepolsterten Bereiche des Rückhaltesystems vor direkter Sonne- neinstrahlung, damit sich Ihr Kind nicht ver- brennen kann. - Es ist äußerst wichtig, keine gebrauchten Produkte zu verwenden. Eine Garantie für volle Sicherheit kann JANÉ-CONCORD, nur für Artikel übernehmen, die vom Erstkäufer verwendet werden. - Im Hinblick auf eine korrekte Entwicklung Ihres Kindes raten wir Ihnen, die Benutzung des Kindersitzes nicht mit langen Reisen zu übertreiben. La ssen Sie das Baby häug ausgestreckt in einer Babytragetasche oder einem Bett ausruhen. IM 2046.04_IKONIC2 CONCORD alta1.indd 59 11/6/21 11:56DE

- Werden die Hinweise über die richtige Nut- zung des Rückhaltesystems nicht sorgfältig beachtet, kann das die Sicherheit des Kindes gefährden. - Informieren Sie auch Ihren Beifahrer über das Herausnehmen des Kindes bei Unfall und Gefahr. - Sichern Sie das Gepäck und andere Ge- genstände, um die Verletzungsgefahr bei Unfall zu reduzieren. - Die Bedienungsanleitung muss stets mit dem Sitz mitgeführt werden. - Es dürfen keine Zubehör- oder Ersatzteile verwendet werden. Bei Nichtbeachten die- ser Vorgabe erlöschen sämtliche Garantien und Haftungsansprüche. Ausgenommen von dieser Regelung sind nur von JANÉ- CONCORD zugelassene Zubehörteile. - Ihr Stuhl sollte durch einen neuen ersetzt werden, wenn er nach einem Unfall starken Belastungen ausgesetzt war. - Verwenden Sie diesen Sitz für Kinder unter 15 Monaten NICHT in Fahrtrichtung. - ACHTUNG: Informieren Sie sich über die geltenden Verkehrsvorschriften des Lan- des, in dem Sie fahren. Diese können die Verwendung Ihres Kinderrückhaltesystems einschränken. IM 2046.04_IKONIC2 CONCORD alta1.indd 60 11/6/21 11:5661

C. ALLGEMEINE GEBRAUCHSANLEITUNG

Um das Kind angemessen zu schützen sowie den Komfort und Halt im Fahrzeug zu gewährleisten, müssen folgende Anweisungen beachten werden: Der Autokindersitz eignet sich nur für Fahrzeuge mit Isox- Verankerungen gemäß ECE-Regelung 14 oder einer ande- ren gleichwertigen Normen. Ihr IKONIC-Autokindersitz kann sowohl auf dem Vorder- sitz, falls kein Airbag vorhanden ist, als auch auf dem Rücksitz Ihres Fahrzeugs verwendet werden. Anzuraten ist jedoch in allen Fällen eine Verwendung auf dem Rück- sitz, da Ihr Kind dort am besten geschützt ist. Bei Einbau auf dem Vordersitz darf dieser KEINEN Airbag haben oder muss der Airbag muss deaktiviert sein. Überprüfen Sie zudem das Verkehrsgesetz des Landes, in dem Sie mit Ihrem Fahrzeug fahren. Nicht alle Sicherheitssysteme arbeiten nach dem gleichen Funktionsprinzip. Wir empfehlen Ihnen deshalb, Ihren IKONIC in dem Fahrzeug zu auszuprobieren, in dem er später auch tatsächlich verwendet werden soll. Es ist äußerst wichtig, keine gebrauchten Produkte zu verwenden. Eine Garantie für volle Sicherheit kann JANÉ- CONCORD, S.A. nur für Artikel übernehmen, die vom Ers- tkäufer verwendet werden. JANÉ-CONCORD empehlt, den IKONIC-Kindersitz nach starken Belastungen infolge eines Unfalls durch einen neuen zu ersetzen. Überprüfen Sie, ob alle Gurte Ihres IKONIC-Sitzes die richti- ge Position haben und vorschriftsmäßig eingestellt sind. Achten Sie darauf, dass kein Gurt verdreht ist. Erklären Sie den Kindern die Bedeutung, immer angeschnallt zu sitzen. So wird klar, dass die Gurtführung nicht verändert und das Gurtschloss nicht geöffnet werden darf. Installieren Sie den Sitz nicht auf Sitzen, die sich quer oder entgegen der Fahrtrichtung benden. Das ist sehr gefährlich.

D. WISSENSWERTES ZU IHREM

KINDERSITZ Ihr IKONIC-Autokindersitz wurde unter Berücksichtigung der jüngsten Fortschritte auf dem Gebiet der Sicherheit entwickelt und unter härtesten Bedingungen getestet. Er verfügt über folgende Eigenschaften: Einbau im Fahrzeug: Ausgerüstet für einen einfachen Einbau mit Isox-System (siehe Abschnitt EINBAU DES KINDERSITZES IN DAS FAHR- ZEUG in dieser Anleitung). Komfort und Sicherheit für das Kind: Integrierter 5-Punkt-Gurt, für größere Halteäche, zur IM 2046.04_IKONIC2 CONCORD alta1.indd 61 11/6/21 11:56DE

E. EINBAU DES KINDERSITZES IN

DAS FAHRZEUG Vergewissern Sie sich vor dem Einbau des Sitzes davon, dass der Platz, an dem er eingebaut wird, i-size-konform ist oder über Isox-Verankerungen verfügt, und Ihr Fahrzeug in der Liste kompatibler Fahrzeuge steht. (Lesen Sie hierzu die Bedienungsanleitung Ihres Fahr- zeugs. Dort können Sie entnehmen auf welchen Sitzplät- zen der Autokindersitz eingebaut werden kann.) besseren Lastverteilung auf das Kind bei Unfall. Der Sitz kann geneigt werden. Er hat ein Verkleinerungskissen für Babys von 40 bis 60 cm Größe. Komfort für die Eltern : Die Schultergurthöhe wird eingestellt, ohne die Gurte zu entfernen. Verbesserter Schutz für den Kopf des Kindes beim Seitenaufprall. Der Autokindersitz kann zur Tür gedreht werden, um das Hineinsetzen des Babys zu erleichtern. Die Bezug ist abnehmbar und waschbar. Hauptkongurationen für die Nutzung:

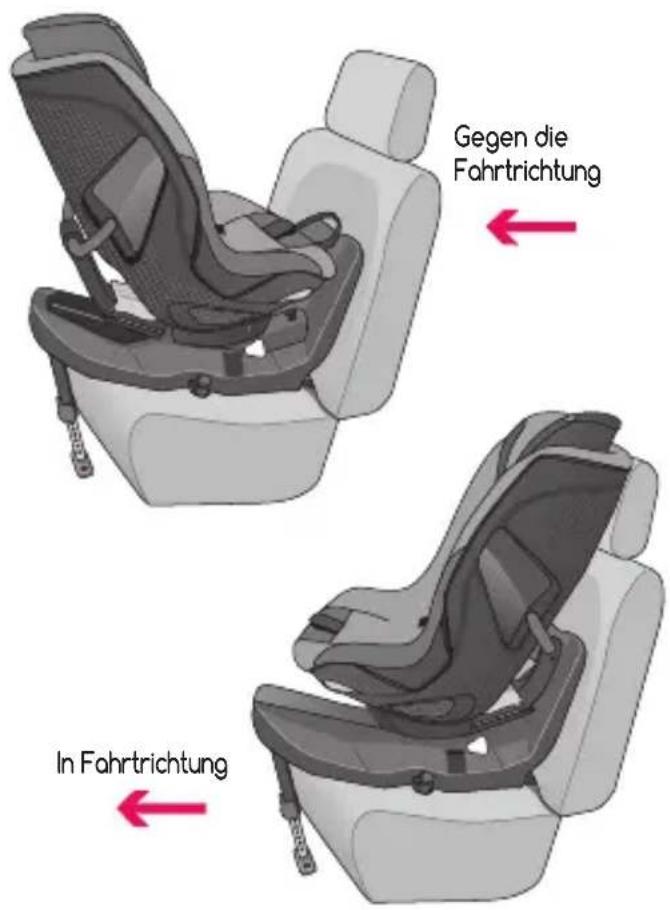

1 - Gegen die Fahrtrichtung

Für Babys von 40 bis 60 cm mit dem Verkleinerungskissen. Für Kinder von 60 bis 105 cm Größe und maximal 18 Kg Gewi- cht ohne Verkleinerungskissen. Einbau des Sitzes mit Isox-Halterungen und Stützfuß. Das Kind wird von dem im Sitz integrierten 5-Punkt-Gurt gehalten.

2 - In Fahrtrichtung

Für 76 bis 105 cm große Kinder und ein Höchstgewicht von 18kg. Nicht in Fahrtrichtung einbauen, wenn das Baby jün- ger als 15 Monate ist. Einbau des Sitzes mit Isox-Halterungen und Stützfuß. Das Kind wird von dem im Sitz integrierten 5-Punkt-Gurt gehalten. Der IKONIC-Autokindersitz sollte vorzugsweise auf den Rücksitzen eingebaut werden. Vergewissern Sie sich vor dem Einbau des Autokindersitzes davon, dass der Sitz- platz im Fahrzeug, an dem er eingesetzt wird, i-size-kon- form ist oder über Isox-Verankerungen verfügt, und Ihr Fahrzeug in der Liste kompatibler Fahrzeuge steht. IM 2046.04_IKONIC2 CONCORD alta1.indd 62 11/6/21 11:5663

Gegen die Fahrtrichtung In Fahrtrichtung Ziehen Sie die Isox-Halterungen (6) heraus, indem Sie den Knauf (9), seitlich am Grundgestell drehen. Der Stützfuß (12) klappt durch Schwerkraft auf.

Führen Sie beide Isox-Halterungen in die Verankerun- gen ein und drücken Sie, bis beide Seiten eingerastet sind. Zwei grüne Zeichen am Grundgestell (8) zeigen an, dass beide eingerastet sind. Wenn eine oder beide An- zeigen rot sind, versuchen Sie es bitte erneu.

Drehen Sie den Knauf (9) in die entgegengesetzte Ri- chtung, damit der Sitz gegen die Rückenlehne des Fahr- zeugs gedrückt wird.

Lösen Sie die Verriegelung des Fußes und ziehen Sie ihn so weit heraus, bis er den Boden des Fahrzeugs berührt. Die Anzeigen unten am Fuß (12a) wechseln auf grün.

Lösen Sie die Verriegelung des Fußes und ziehen sie ihn mit der Hand heraus, bis er erneut blockiert. Die Anzeige der Verriegelung wechselt auf grün.

F. ÄNDERUNG DER SITZRICHTUNG

Der IKONIC-Kindersitz kann für Kinder von Geburt bis es 105 cm entgegen der Fahrtrichtung verwendet werden oderab dem 15.Monat bis 105 cm in Fahrtrichtung.Der Sitz IM 2046.04_IKONIC2 CONCORD alta1.indd 63 11/6/21 11:56DE

Der Sitz kann zur Tür gedreht werden, um das Hineinsetzen des Kindes zu erleichtern. In dieser Position kann der Sitz nicht verriegelt werden, d. h. sobald das Kind sitzt, muss der Sitz in eine Fahrtposition gebracht werden. Verwenden Sie für Babys von 60 cm Größe das Verkleine- rungskissen. Wenn Sie das Verkleinerungskissen verwenden, muss sich die Kopfstütze in der niedrigsten Position benden. Zur richtigen Einstellung der Kopfstützenhöhe lesen Sie den Abschnitt H. Fügen Sie das Verkleinerungskissen in den Sitz ein und führen Sie die Schultergurte durch den Schlitz unter der Kopfstütze. Sichern Sie das Baby wie nachstehend angezeigt: Ziehen Sie am Hebel (13) seitlich am Sitz und drehen Sie den Sitz.

Lockern Sie das integrierte Gurtsystem, indem Sie gleichzeitig auf den Einstellknopf in der Mitte drücken und am Gurtvers- chluss ziehen.

Öffnen Sie das Gurtschloss (5a).

Setzen Sie das Kind in den Sitz und vergewissern Sie sich, dass es ganz hinten, mit geradem Rücken sitzt. Bringen Sie die bei- den oberen Enden des Gurtschlosses übereinander.

Führen Sie sie in das Gurtschloss ein und drücken Sie, bis Sie ein Klickgeräusch hören.

kann um 360° gedreht werden; die Drehung kann nur an den zwei Positionen verriegelt werden: entgegen oder in Fahrtrichtung. Zur Richtungsänderung: Ziehen Sie bitte am Hebel (13) seitlich am Sitz und drehen Sie den Sitz zu sich.

Lassen Sie den Hebel los und drehen Sie den Sitz in die gewünschte Position. Die Position wird verriegelt, sobald sich der Sitz in einer der beiden Gebrau- chsstellungen befindet.

ACHTUNG: In Fahrzeugen ohne hintere Türen bei den Rücksitzen ist die Drehung des Sitzes aus Platz- gründen eingeschränkt.

G. EINSETZEN IHRES KINDES IN DEN

AUTOKINDERSITZ Der IKONIC-Sitz sollte vorzugsweise auf den Rücksitzen eingebaut werden. Vergewissern Sie sich vor dem Einbau des Sitzes davon, dass der Platz, an dem er eingesetzt wird, i-size-konform ist oderüber Isox-Verankerungen verfügt und Ihr Fahrzeug in der Liste kompatibler Fahrzeuge steht.

Ziehen Sie am Spanngurt (5b).

Drehen Sie den Sitz in die Fahrtposition. Der Hebel muss nicht gezogen werden.

ACHTUNG: Für Kinder, kleiner als 76 cm oder jün- ger als 15 Monate, ist die Position in Fahrtrichtung absolut nicht empfehlenswert.

H. EINSTELLUNG DER INTEGRIER

TEN GURTE Die Höhe der Schultergurte müssen stets an das wach- send Kind angepasst werden. Setzen Sie das Kind richtig in den Sitz und prüfen Sie nach, ob die Schultergurte ri- chtig sitzen. Sie müssen sich leicht über den Schultern des Kindes benden. Der IKONIC verfügt über 5 Gurtpo- sitionen; das Kopfteil verschiebt sich mit der Gurtposi- tion. Unternehmen Sie zum Ändern der Höhe folgende Schritte: Ziehen Sie am Ring auf der Rückseite des Kopfteils (4). Da- durch wird der Positionierer des Kopfteils entriegelt.

Schieben Sie das Kopfteil (3) an die Stelle, die das Kind benötigt, und lassen Sie den Ring los. Verschieben Sie das Kopfteil bis Sie ein Klickgeräusch für das Einrasten

hören. Ziehen Sie am Kopfteil, um zu überprüfen, ob es auch fest sitzt.

ACHTUNG: Korrigieren Sie diese Höhe abhängig vom Wachstum des Kindes.

I. NEIGUNG DES SITZES

Der IKONIC-Sitz wird mithilfe eines Hebels, auf der Vor- derseite des Sitzes (10) geneigt. Er verfügt über 4 Posi- tionen. Ziehen Sie zum Neigen des Sitzes am Hebel und schieben Sie den Autokindersitz in die gewünschte Position.

J. HERAUSNEHMEN DES KINDERAU-

TOSITZES Lockern Sie die Spannung der Isox-Halterungen, indem Sie den Knauf (9) drehen.

Lösen Sie die Isox-Halterungen, indem Sie beide En- triegelungsknöpfe (7) drücken. Die Anzeigen seitlich (8) wechseln auf rot.

Nehmen Sie den Sitz heraus. Sie können die Isox-Halterun- gen ins Grundgestell einfahren, indem sie den Knauf (9) drehen und den Fuß einklappen. K. EMPFEHLUNGEN Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Nehmen Sie sie immer mit, im Fach unter dem Sitz (13). Es ist darauf zu achten, dass Gepäckstücke oder sonstige, bei einem Unfall möglicherweise zu Sach-und/oder Perso- nenschäden führende Gegenstände entsprechend befestigt bzw. abgesichert sind.. Der IKONIC-Kindersitz muss mit den Isox-Halterungen in Ihrem Fahrzeug befestigt sein, auch wenn er nicht verwen- det wird. Ansonsten könnte er bei einem Unfall durch das Fahrzeug geschleudert werden und die Insassen verletzen.

L. WARTUNG UND PFLEGE

Setzen Sie die Polsterung nicht längere Zeit Sonneneins- trahlung aus. Bedecken Sie den Sitz, wenn er nicht ben- utzt wird, oder verstauen Sie ihn im Kofferraum. Reinigen Sie die Kunststoffteile mit lauwarmem Wasser und Seife. Trocknen Sie anschließend alle Teile sorgfältig. Die Polsterung kann abgenommen und gewaschen wer- den. Beachten Sie folgende Anweisungen: Kopfteil: Nehmen Sie den Bezug rund um das Kopfteil und unter dem Aufschlag ab.

Schulter- und Beckenschutz: Öffnen Sie das Klettband der Schulterpolster und trennen Sie sie vom Gurt. Der Beckenschutz wird über das Gurtschluss abgezo- gen.

Sitzbezug: Ziehen Sie die beiden Seitenteile und den Bezug rund um den Sitz ab.

Bei maximal 30 °C waschen. Zum erneuten Anbringen des Bezugs in umgekehrter Reihenfolge vorgehen. IM 2046.04_IKONIC2 CONCORD alta1.indd 66 11/6/21 11:5667

- Für diesen Artikel wird eine Garantie gegen Herste- llungsfehler gewährt, wie sie in den für die Europäis- che Union geltenden Richtlinien und/oder gesetzlichen Vorschriften über Garantien für Verbrauchsgüter sowie in denen des Landes, in dem er vermarktet wird, festgelegt ist. - Für die Abwicklung der Garantie über den Verkäufer des Artikels oder andernfalls über den Hersteller ist die Vorlage der Rechnung oder des Kaufbelegs unbe- dingt erforderlich. - Die Garantie schließt Anomalien oder Fehler aus, die durch unsachgemäßen Gebrauch, Nichtbeachtung der Sicherheitsvorschriften und der mitgelieferten Gebrauchs- und Wartungsanweisungen oder durch Abnutzung bei normalem Gebrauch und regelmäßiger Handhabung des Artikels entstehen. - Das Etikett mit der Seriennummer Ihres Modells darf auf keinen Fall abgerissen werden, da es garantiere- levante Informationen enthält. IM 2046.04_IKONIC2 CONCORD alta1.indd 67 11/6/21 11:5668
