BEDIENUNGSANLEITUNG Transformer iPlus JANE

VERWENDUNG DER NEIGUNGSANPASSUNG 68

PFLEGEHINWEISE 69

ALLGEMEINE INFORMATIONEN 71

GARANTIE 72

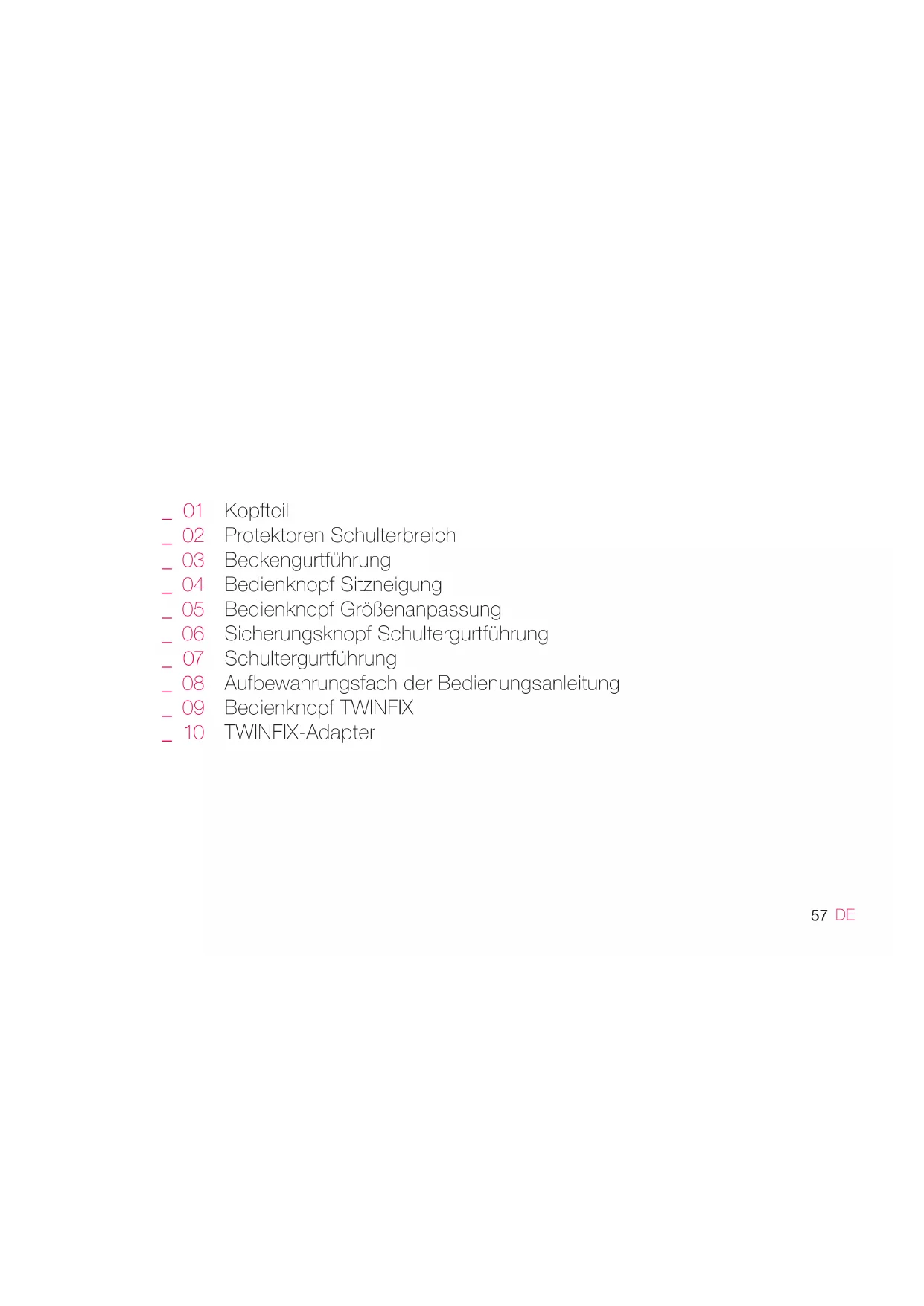

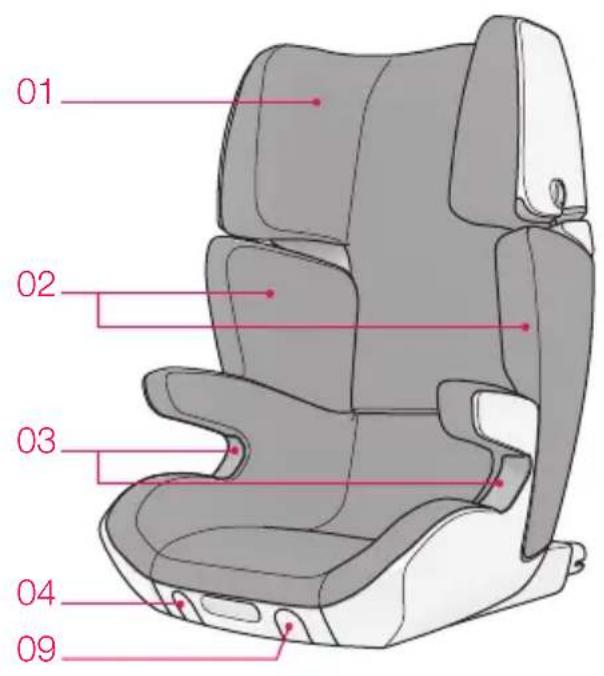

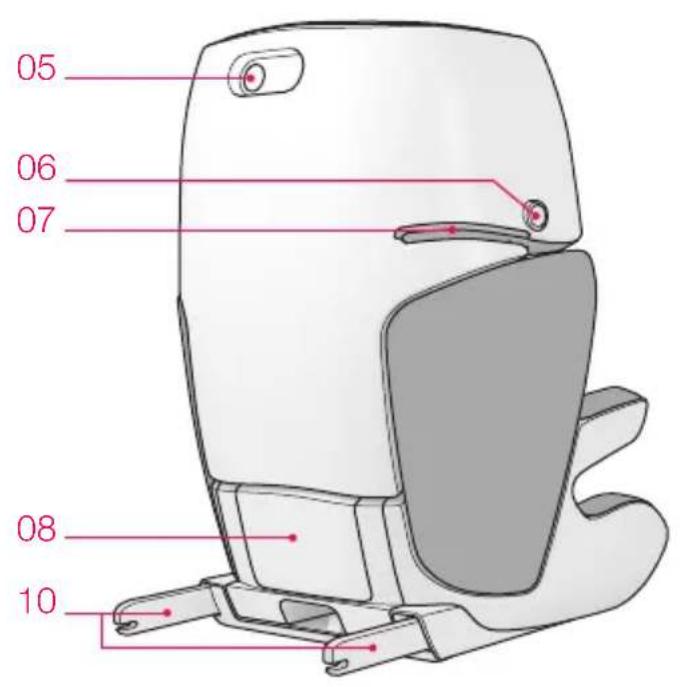

_ÜBERSICHT

01 Kopfteil
02 Protektoren Schulterbreich
03 Beckengurtführung
_04 Bedienknopf Sitzneigung
05 BedienknopfGroßenanpassung
06 Sicherungsknopf Schultergurtführung
_07 Schultergurtführung
_08 Aufbewährungsfach der Bedienungsanleitung
09 Bedienknopf TWINFIX
10 TWINFIX-Adapter

_VIELEN DANK!

Schön, dass Sie sich für ein JANE-CONCORD. Qualitätsvprodukt entschieden haben. Sie werden von der Vielseitigkeit und Sicherheit dieser Produktes überzeugt sein. Wir wünschen Ohnen viel Spaß bei der Benutzung Ihres neuen TRANSFORMER.

INFORMATION

ACHTUNG!

• Lesen Sie die Bedienungsanleitung vor der Benutzung des JANE-CONCORD TRANSFORMER aufmerksam durch und bewahren Sie sie unbedingt zum späteren Nachlesen auf. Sollten Sie die hier beschrieben Hinweise nicht befolgen, kann das die Sicherheit des Kindes beeinträchtigen! Zur Beförderung der Kinder im Fahrzeug sind auch die Hinweise im Bedienungshandbuch des jeweiligen Fahrzeuges zu beachten.

WARNING!

• Lassen Sie Ihr Kind nicht unbeaufsichtigt.
• Kinder haben in Jacken- und Hosentaschen manchmal Gegenstände (z.B. Spielzeug) oder tragen an Kleidungsstücke feste Teile (z.B. Gurtelschnalle). Sorgen Sie damit, daß diese Gegenstände nicht zwischen Kind und Sicherheitsgurt geraten, sie konnten bei Unfällen unnottige Verletzungen hervorrufen.

These Gefahren gelten im übrigen auch für Erwachsene!

• Naturlich sind die Kleinen oft sehr munter. Erklären Sie den Kindern deshalb, wie wichtig es ist, immer gut geschichert zu sein. So wird es selbstverständlich, dass der Verlauf der Gurte nicht verändert werden darf und das Schloß nicht geöffnet wird.
• Die Sicherheit Ihres Kindes ist nur dann optimal gewährleistet, wenn Einbau und Bedienung der Sicherheitseinrichtung vorschrifsmäßig vollzogen wird.
• Nicht alle Sicherheitsysteme sind tatsäch, weshalb wir Ihnen empfehlen, ihren TRANSFORMER in dem Fahrzeug, in das er eingebaut werden soll, zu überprüfen.
• Jegliche Veränderung oder Ergänzung, die Sie ohne ausdrückliche Genehmigung von JANE-CONCORD am Kindersitz vornehmen, kann die gebotene Sicherheit des Rückhaltesystems graverend beeinträchtigen.

• Lesen Sie diese Anweisungen vor Gebrauch aufmerksam durch und bewahren Sie sie für späterene Nachfragen auf. Die Sicherheit Ihres Kindes kann beeinträchtigt werden, wenn diese Anweisungen nicht befolgt werden. Für den Transport des Kindes im Fahrzeug müssen auch die Anweisungen der Bedienungsanleitung des entsprechenden Fahrzeugs berücksichtigt werden.

• These Rückhaltevorrichtung darf nicht ohne Stoffbezug oder durch eine andere als die Originalvorrichtung verwendet werden, da dieser ein wesentlicher Bestandteil der Sicherheitsfunktionen des Systems ist.

• Fügen Sie niemals eine zusätzliche Matratze, ein Kissen oder ein Polster für mehr Komfort Ihres Kindes hinz, Denn das wurde die Sicherheitsfunktionen des Systems verändern.
• Die Gurtbänder des Systems mussen straff und ohne Verdrehung angelegt werden und sind gegen Beschädigung zu schützen.
• Schützen Sie die nicht stoffüberzogenen Bereiche des TRANSFORMER vor direkter Sonneneinstrahlung, damit sich Ihr Kind nicht verbrennen kann.
• Es ist sehr wichtig, keine gebrauchten Produkte zu verwenden, da JANE-CONCORD nur bei Artikeln, die vom ersten Käufer verwendet werden, die vollständige Sicherheit gewährleisten kann.
• Die Nichtbeachtung der Anweisungen für den korrekten Gebrauch des Rückhaltesystems kann die Sicherheit Ihres Babys gefährden.
• Das KinderrückhaltesystemarfurdwederdurchbeweglicheTeileimFahrzeugnoch durch die Turen beschädigt oder blockiert werden.
• Nehmen Sie keine Veränderung am TRANSFORMER vor, Sie gefährden damit die Sicherheit Ihr's Kindes.
• Nach einem Unfall ist der TRANSFORMER zu erneuern, oder zur Prüfung, mit einem Unfallbericht an den Hersteller einzusenden.
• Informieren Sie auch ihren Beifahrer über das Herausnahmen des Kindes bei Unfall

undGefahr.

• Sichern Sie Gepäck und Gegenstände, um die Gefahr von Verletzungen bei einem Unfall zu verringern.
• Die Bedienungsanleitung muss immer mit dem Sitz mitgeführt werden.
• Lassen Sie Ihr Kind:weder geschichert noch ungesichert ohne Aufsicht im Kinderautositz.
• Die Verwendung von Zubehör- und Austauschteilen ist unzulässig und führt bei Zuwiderhandlung zum Erlösenchen aller Garantie- und Haftungsansprüche. Ausgenommen sind nur Original-Sonderzubehörnteile von JANE-CONCORD.
  Passend für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung 16 bzw. vergleichbarem Standard geprüft sind.
• ACHTUNG: Informieren Sie sich über die geltende Verkehrsgesetzgebung des Landes, durch das Sie fahren. Sie kann die Verwendung Ihres Kinderrückhaltesysteme einschränken.

Das Schloß des Fahrzeuggurtesarf nicht über der Kante der Beckengurtführung liegen. Im Zweifelsfall, bzw. bei Unklarheiten behmen Sieitte mit der Firma JANE-CONCORD Kontakt auf. Die Gurte durren nur an den in der Bedienungsanleitung angegebenen Positionen und Kontaktstellen am Sitz verlaufen. Andere Gurtverläufe sind verboten.

Hat der verwendete Sitzplatz einen Front-Airbag, empfehlen wir den Fahrzeugsitz ganz nach hinten zu stellen. Zusätzlich sind bei Fahrzeugen mit Frontairbags und Seitenairbags die Hinweise im Bedienungshandbuch des jeweiligen Fahrzeugs zu

beachten. Dabei muss der Schulter-/Diagonalgurt von der Fahrzeughalterung nach vorne zur Schultergurftführung (07) verlaufen. Gegebenenfalls Fahrzeugsitzposition korrigieren.

_VERWENDUNG DES TRANSFORMER

Sie haben sich zur Sicherung Ihres Kindes für unseren Sitz TRANSFORMER entschieden. Das Produkt wird unter Einhaltung einer sorgfälligen Qualitätskontrolle hergestellt. Seine optimalen Sicherheitseigenschaften kann es erst dann zur Wirkung bringen, wenn es vorschriftsgemäß verwendet wird. Der Bezug ist ein wichtiger Bestandteil undträgt zur Wirkung des Sitzes bei,ecause dar der Sitz nur mit Originalbezug benutzt werden! Achten Sie deshalb auf die korrekte Einhaltung der Einbau- und Bedienungsanleitung.

Der Sitz kann auf allen Plätzen des Fahrzeuges verwendet werden, die mit einem Dreipunktgurt ausgestattet sind. Aus unfallstatistischen Gründen empfehlen wir den Platz hinter dem Beifahrersitz.

_MONTAGE DES TRANSFORMER

Stellen Sie den TRANSFORMER in Fahrtrichtung auf den Fahrzeugsitz bzw. die Sitzbank.

Der TRANSFORMER solle möglichst flächig am Sitz anliegen. Bei Fahrzeugen mit Serienkopfstütze kann durch Verstellen bzw. Demontage dieser Kopfstütze ein besserer Einbau des Sitzes erzielt werden. 1.a

Beachten Sie, dass die Fahrzeugkopfstütze wieder in der korrekten Position eingebaut werden muss, wenn ein Erwachsener mitreist. 1.b

Der TRANSFORMER muss, auch ohne Kind, immer mit dem

Fahrzeuggurt gesichert werden.

Bei der Fahrt, bzw. einer Unfallsituation kann es sonst zu Verletzungen bei den Insassen kommt.

MONTAGE DES TRANSFORMER MIT TWINFIX

Ziehen Sie den Bedienknopf TWINFIX (09) nach vorn, bis die TWINFIX-Adapter (10) auf der Rückseite des Kindersitzes vollständig ausgefahren sind. 2.a

Stellen Sie den TRANSFORMER in Fahrrichtung auf den mit ISOFIX-Aufnahmen ausgestatteten Fahrzeugsitz bzw. Sitzbank. 2.b

Schieben Sie den Kinderautositz nach hinten auf die ISOFIX-Aufnahmen, bis bereits TWINFIX-Adapter (10) Verschlussmechanismen hörbar eingerastet und die Sicherheitsanzeigen an beiden Adaptern grün sind! 2.c

Ziehen Sie den Bedienknopf TWINFIX (09) Heraus und halten Sieihn gedrückt und führen Sie den TRANSFORMER nach halten, bis er möglichst dicht/bündig an der Rückenlehne des Autositzes anliegt. Lassen Sie den Bedienknopf TWINFIX (09) los, wenn der Sitz in der gewünschten Position ist. 1.a

Bei Fahrzeugen mit Serienkopfstütze kann durch Verstellen bzw. Demontage dieser Kopfstütze ein besserer Einbau des Sitzes erzielt werden.

Beachten Sie, dass die Fahrzeugkopfstütze wieder in der korrekten Position eingebaut werden muss, wenn ein Erwachsener mitreist. 1.b

ACHTUNG!

• TWINFIX ist ein zusätzliches Befestigungssystem zur Stabilisierung des TRANSFORMER und ersetzt nicht die Sicherung mit dem Fahrzeuggurt.
• Kinder und der Sitz ohne Kind **nitten immer mit dem fahrzeugigenen 3-Punkt-Sicherheitsgurt gesichert werden.

DEMONTAGE DES TRANSFORMER MIT TWINFIX

Zum Demontieren des TRANSFORMER,ziehen sie den Bedienknopf TWINFIX (09) nach vorn und bewegen Sie den Sitz ganz nach vorn. Ziehen Sie nun die Sicherungsknöffe an den Außenseiten der TWINFIX-Adapter (10) nach vorn, bis die Sicherheitsanzeigen rot sind. Ziehen Sie nun den Sitz nach vorn von den ISOFIX-Aufnahmen ab. 3.a

Legen Sie den Sitz mit der Rückseite auf eine ebene Fläche. Ziehen Sie den Bedienknopf TWINFIX (09) und drücken dann den Sitz am Sitzbereich nach unten, bis die TWINFIX-Adapter (10) vollständig eingefahren sind! Um Beschädigungen der Oberfläche zu vermeiden achten Sie darauf, dass die Fläche sauber, glatt und möglichst weich ist! 3.b

FÜR TWINFIX GEEIGNETE FAHRZEUGE

Der TRANSFORMER mit JANE-CONCORD TWINFIX System wurde zur Verwendung als Sitzerhöhung mit besonderer Rückenlehne für bestimmte Fahrzeuge zugelassen und eignet sich für die Montage auf den Sitzen von bestimmten Autos.

Eine, zum Zeitpunkt der Produktion ihres Sitzes aktuelle Übersicht der Fahrzeuge und Fahrzeugsitze, die für die Verwendung des JANE-CONCORD TWINFIX Systems geeignet sind, finden Sie im Zusammenhang „CAR FITTING LIST".

Eine stetig aktualisierte Übersicht finden Sie auch unter www.janeworld.com

SICHERN DES KINDES MIT DEM DREIPUNKTGURT

Setzen Sie Ihr Kind tief in die Sitzfläche. Führren Sie den Dreipunktgurt vor dem Kind zum Schloss und schreiben Sieihn wie bei einem Erwachsenen.

(Es muss ein deutliches Klicken zu horen sein.) 4.a

Positionieren Sie nun die Gurtbänder. Führn Sie den Beckengurt beidseitig, sowie den Diagonalgurt auf der Schlossseite durch die Beckengurtführung (03).

Führn Sie anschließend den Diagonalgurt durch die davon vorgesehene

Schultergurtführung (07).

Achten Sie darauf, dass der Gurt innerhalb des Sicherungshakens liegt. 4.b

Drücken Sie nun den Bedienknopf Großenanpassung (05) auf der Rückseite der Ruckenlehne und bewegen Sie das Kopfteil (01) bei gedrücktem Bedienknopf (05) in die gewünschte Position. Der TRANSFORMER kann stufenlos in der Höhe angepasst werden und wird durch loslassen des Bedienknopfes (05) in der aktuellen Position arretiert. 4.c

Die Schultergurtführung (07) solls etwas hohen als die Oberkante Schulter liegen. Gleichzeitig soll der Schultergurt mittig zwischen Hals und Schulteraußenkante verlaufen.

Straffen Sie den Gurt so, dass Beckengurt und Diagonalgurt gut anliegen und achten Sie daraufuf, dass die Gurte nicht verdrecht sind. Hierbei soll der Beckengurt so tief wie möglich verlaufen. Sollte Ihr Fahrzeug mit Gurthöhenversteller ausgerüstet sein, so bringen Sie diesen in die passende Höhe.

Beim Aussteigen genugt es, nur das Schloss zu öffnen und das Gurtband vor dem Kind vorbeizuführen. Zum Herausnehmen des Schultergurtes aus der Führung drücken Sie den Sicherungsknopf Schultergurftführung (06) undziehen Sie den Gurt nach vorne Heraus.

Achten Sie bei erneutem Gebrauch trotzdem immer auf die richtige Positionierung der Gurtbänder. Sollten Zweifel beim Einbau bestehen, wenden Sie sich zur Überprüfung an CONCORD.

Die Gurte müssen durch die am Sitz grün markierten Gurtführungen verlaufen. Andere Gurtverläufe sind verboten.

_VERWENDUNG DER NEIGUNGSANPASSUNG

Um die Neigungsregulierung des TRANSFORMER zu Verwenden drücken Sie den Bedienknopf Sitzneigung (04) an der Vorderkante des Sitzes. 5.a

Halten Sie den Bedienknopf gedrückt und bewegen Sie den Sitz bis zur gewünschten Position.

Die Neigung des TRANSFORMER kann stufenlos an die Neigung angepasst werden und wird durch Loslassen des Bedienknopfes Sitzneigung (04) in der aktuellen Position arretiert. 5.b

PFLEGEHINWEISE

Der Bezug kann zum Waschen abgenommen werden. Bringen Sie hierfür das Kopfteil (01) in die höchste Position. Zum Abnehmer,ziehen Sie den Bezug gerade aus seiner Verankierung! Beginnen Sie beim Abnehmer am Kopfteil (01), danach folgt der Sitzbereich und die Protektoren des Schulterbereichs (02). 6.a

Entfernen Sie vor dem Waschen die Schaumstoffe aus dem Kopfstützenbezug (01).

Entfernen Sie vor dem Waschen des Bezugs das Styropor aus den Taschen im Schulterbereich (02).

• In Verbindung mit Feuchtigkeit, insbesondere beim Waschen, können die Bezugsstoffe weniger abfärben.

Keine Lösungsmittel verwenden!

Beim Anbringen beginnen Sie mit dem Bezug des Sitzbereichs. Ziehen Sie zunachst den Bezug über die Abdeckplatte an der Rückenlehne. Führten Sie ein dann unter die Beckengurtführungen (03) und stecken Sie die Befestigungen in die dafür vorgesehene umlaufende Rinne.

Bringen Sie anschließend den Bezug des Kopfteils (01) an. 6.b

Platzieren Sie das passende Styroporteil jeweils in der markierten Tasche, auf der Innenseite der Bezüge des Schulterbereichs (02).
Ziehen Sie anschließend die Bezüge über die Protektoren des Schulterbereichs (02).

Die Bezüge und die Styroporteile)dürfen nicht vertauscht werden!

ALLGEMEINE INFORMATIONEN

• Dies ist eine Rückhalteeinrichtung für Kinder, eine verbesserte i-Size Sitzerhöhung. Sie wurde nach der UN/ECE-Regelung 129/03 für die allgemeine Verwendung in Fahrzeugen genehmigt und passt in die meisten, aber nicht alle PKW-Sitze.
• These 100 - 150 cm Lange Kinderrückhalteinrichtung ist für Kinder im Alter von ca. 3-12 Jahren geeignet.
• These Rückhalteeinrichtung für Kinder wurde unter strengen Bedingungen in die Kategorie Sitzerhöhung mit i-Size Rücklehne ausgehend von vorhergehenden Ausführungen, die nicht diese Aufschrift/TRagen, eingestuft.
• Sollten Zweifel bestehen, kann der Hersteller der Kinderrück halte einrichtung oder der Einzelhändler befragt werden.
• Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder einem vergleichbaren Standard geprüft und zugelassen sind.

_GARANTIE

• Für diesen Antikel wird eine Garantie gegen Herstellungsfehler gewährt, wie sie in den für die Europäische Union geltenden Richtlinien und/oder gesetzlichen Vorschriften über Garantien für Verbrauchsgüter sowie in denen des Landes, in dem er vermarktet wird, festgelegt ist.

• Für die Abwicklung der Garantie über den Verkäufer des Artikels oder andernfalls über den Hersteller ist die Vorlage der Rechnung oder des Kaufbelegs unbedingt erforderlich.

• Die Garantie schließt Anomalien oder Fehler aus, die durch unsachgemäßigen Gebrauch, Nichtbeachtung der Sicherheitsvorschriften und der mitgelieferten Gebrauchs- und Wartungsanweisungen oder durch Abnutzung bei normalem Gebrauch und regelmäßiger Handhabung des Artikels entstehen.

• Das Etikett mit der Seriennummer Ihres Modellsarf auf keinen Fall abgerissen werden, da es garantierelevante Informationen enthalt.
