BEDIENUNGSANLEITUNG Basix Foppapedretti

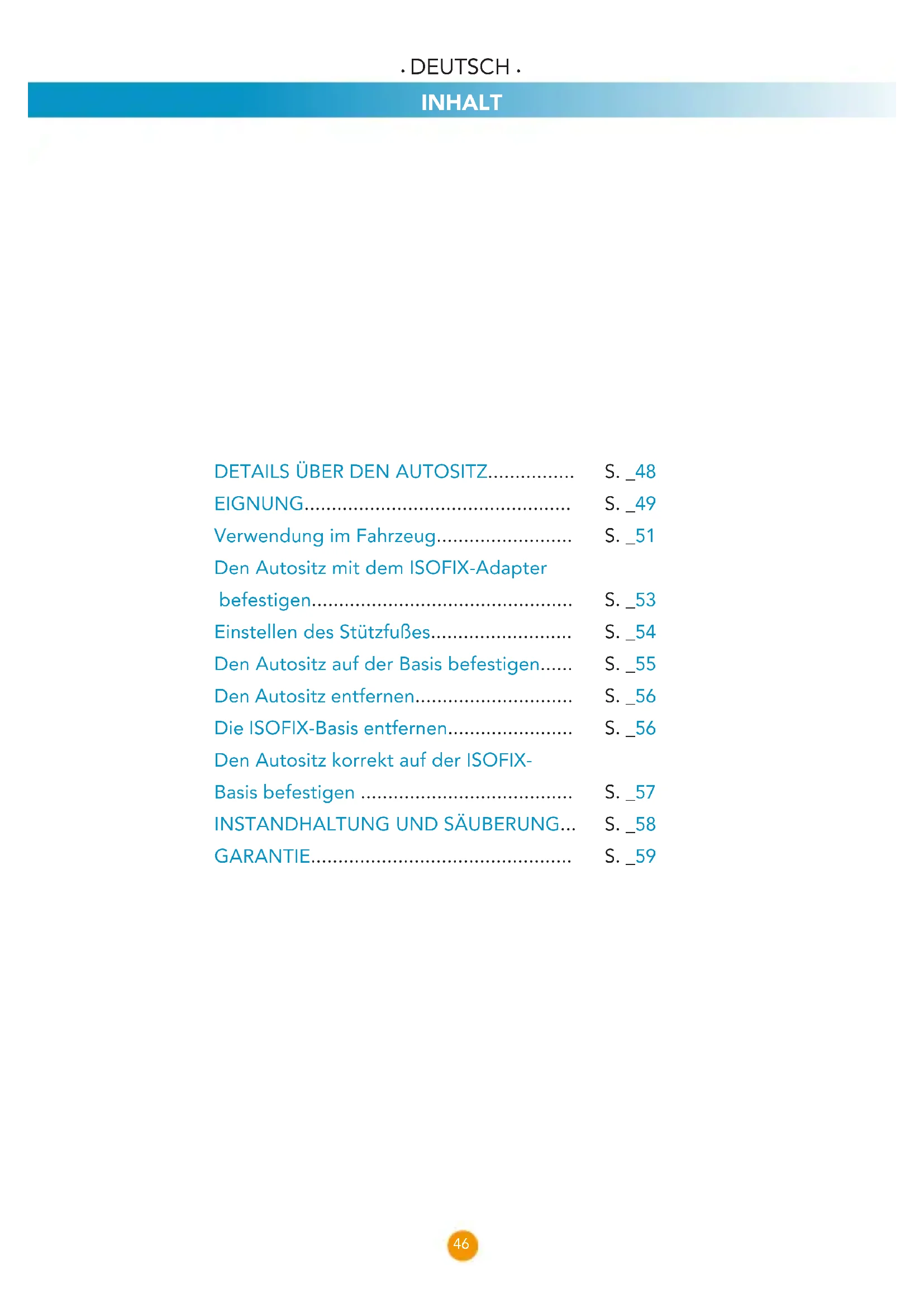

INHALT DETAILS ÜBER DEN AUTOSITZ................ EIGNUNG................................................. Verwendung im Fahrzeug......................... Den Autositz mit dem ISOFIX-Adapter befestigen................................................ Einstellen des Stützfußes.......................... Den Autositz auf der Basis befestigen...... Den Autositz entfernen............................. Die ISOFIX-Basis entfernen....................... Den Autositz korrekt auf der ISOFIX- Basis befestigen ....................................... INSTANDHALTUNG UND SÄUBERUNG... GARANTIE................................................ S. _48 S. _49 S. _51 S. _53 S. _54 S. _55 S. _56 S. _56 S. _57 S. _58 S. _59• DEUTSCH •

INHALT WARNUNG WARNUNG

1. Die ISOFIX-Basis (BASIX typ BS06N-T) ist ausschließlich mit Autositzen

aus der typ BS06N-Serie kompatibel.

2. Bitte lesen Sie dieses Befestigungshandbuch der ISOFIX-Basis (Typ

BS06N-T) über den Autositz vor der Verwendung in Fahrzeugen, die mit dem Verankerungssystem ISOFIX ausgestattet sind.

3. Diese ISOFIX-Haltevorrichtung für Kinder wurde unter Einhaltung

der Mindestsicherheitsanforderungen entsprechend der Europäischen Prüfnorm ECE R 44/04 für die allgemeine Verwendung in Fahrzeugen mit ISOFIX-Verankerungssystemen zugelassen.

4. Die Rückhalteeinrichtung kann in Autos in den als ISOFIX-Positionen

genehmigten Positionen, wie im Handbuch des Fahrzeugs speziziert, je nach der Kategorie des Autositzes für Kinder und je nach Befestigungssystem, montiert werden.

5. Die ISOFIX-Gewichts- und Größenklasse, für welche die Haltevorrichtung

verwendet werden kann, sind: Gruppe 0+ (0-13 kg), Klasse C.• DEUTSCH • • DEUTSCH •

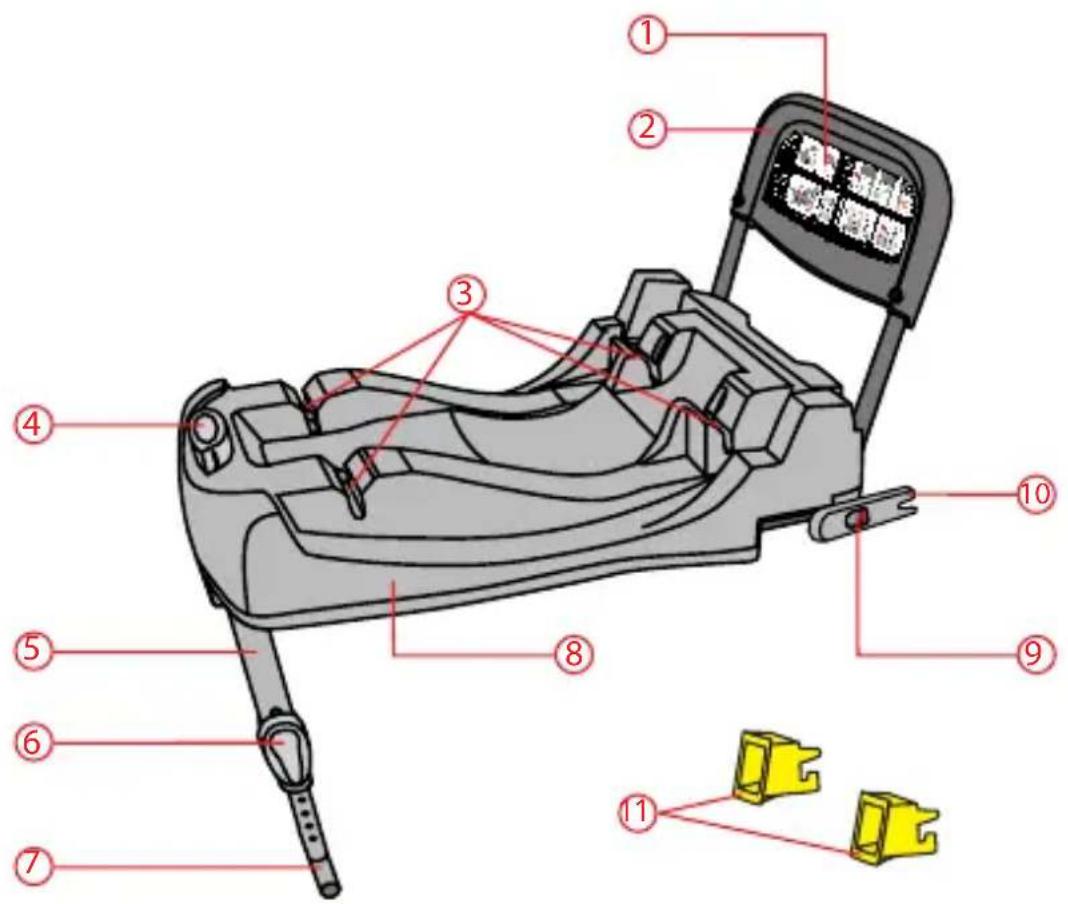

ISOFIX, Befestigungsetikett Anti-Rückprall-Vorrichtung Verriegelungsbügel des Autositzes Entriegelungsknopf des Autositzes Haltebein Einstellknopf für den Stützfuß Stützfuß Basis ISOFIX-Entriegelungsknöpfe ISOFIX-Verbindungsstücke Plastikführung für ISOFIX-Verbindungsstücke

DETAILS ÜBER DEN AUTOSITZ EIGNUNG

Dies ist eine ISOFIX Rückhalteeinrichtung für Kinder. Sie ist gemäß der europäischen Prüfnorm ECE R44/04 für den allgemeinen Gebrauch in Fahrzeugen mit ISOFIX-Verankerungssystemen zugelassen.

Für die Verwendung eines ISOFIX SEMIUNIVERSAL-Systems ist es unbedingt erforderlich, vor der Installation des Kinderautositzes das Betriebshandbuch des Fahrzeugs zu lesen. Das Handbuch gibt die Plätze an, die mit der Größenklasse des Kindersitzes kompatibel sind. -Die ISOFIX-Gewichtsgruppe und die Altersgruppe, für die die Rückhalteeinrichtung verwendet werden kann, sind: GRUPPE 0+ (0-13 Kg), Klasse C.

Das als “semi-universal” eingestufte System ist mit den Fahrzeugen kompatibel, die in der speziellen “Liste der zugelassenen Fahrzeuge” aufgeführt sind.

Sollten Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler befragt werden. HINWEIS : Für den Einbau an Fahrzeugsitzen der Typen beziehen Sie sich bitte auf die Installationshandbücher für die Fahrzeugsitze 0+ “ type BS06N”. WARNUNG WARNUNG: Die vorliegenden Hinweise vor der Verwendung aufmerksam lesen und das vorliegende Handbuch für zuk¸nftige Verwendung aufbewahren. Eine Nichtber¸cksichtigung dieser Hinweise kann die Sicherheit des Kindes gefährden. Verwenden Sie NIEMALS den Beifahrersitz, wenn er mit einem Frontairbag ausgestattet ist. Dies ist SEHR GEFÄHRLICH.

Die “base isox BASIX – BS06N-T” ist gemäß der europäischen ECE-Norm

Gemäß der Prüfnorm ECE R 44/04 GewichtGruppe Modellautositz Semi-universal BS06N+ BS06N-T Base ISOFIXBS06N Universal• DEUTSCH • • DEUTSCH •

R44/04 bezüglich der Sicherheit von Autokindersitzen zugelassen und darf nur in Verbindung mit dem Autokindersitz der Gruppe 0+ (type BS06N/ECE R44-04- 044521) verwendet werden. Das Modell des Kindersitzes ist auf der Etikette, die sich auf dem Produkt bendet, angegeben.

Diese Zulassung verfällt, wenn Sie Änderungen oder Abwandlungen an der Basis oder dem Kindersitz vornehmen. Änderungen dürfen nur durch den Hersteller erfolgen. Vergewissern Sie sich, dass Ihr Fahrzeug in der beiliegenden Liste der Zugelassenen Fahrzeuge aufgeführt wird.

Lesen Sie die vollständige Betriebsanleitung durch und stellen Sie sicher, dass Sie die Installation und die Nutzung des “base isox BASIX – type BS06N-T” richtig verstanden haben.

Legen Sie keine Gegenstände wie Handtücher oder Kissen unter den “base isox BASIX – type BS06N-T”. Dies könnte das Funktionieren der Basis bei einem Unfall beeinträchtigen. Kaufen Sie keine gebrauchte Basis.

Ersetzen Sie den “base isox BASIX – type BS06N-T” nach einem Unfall immer. Es könnten unsichtbare Schäden vorliegen.

Sichern Sie den “base isox BASIX – type BS06N-T” immer an den ISOFIX- Punkten des Fahrzeugs. Alle Insassen im Fahrzeug müssen gemäß den geltenden Vorschriften ordnungsgemäß gesichert sein.

Verwahren Sie keine Gegenstände im Fußraum direkt vor dem “base isox BASIX – type BS06N-T”.

Nehmen Sie keine ungenehmigten Änderungen und Abwandlungen am “base isox BASIX – type BS06N-T” vor.

Lassen Sie Kinder nicht mit dem “base isox BASIX – type BS06N-T” spielen oder Einstellungen an diesem tätigen.

Lassen Sie Kinder nicht allein im Fahrzeug. Das Kind niemals und aus keinem Grund unbeaufsichtigt im Kinderautositz lassen

Stellen Sie den “base isox BASIX – type BS06N-T” nicht auf einem Tisch oder Schreibtisch ab, sondern immer auf dem Boden.

Der “base isox BASIX – type BS06N-T” darf nicht in der Fahrzeugtür oder in einem Klappsitz eingeklemmt werden.

Alle Klappsitze im Fahrzeug müssen sicher eingerastet sein.

Bringen Sie den “base isox BASIX – type BS06N-T” nicht seitlich oder rückwärtig zu einem Fahrzeugsitz an.

Lagern Sie den “base isox BASIX – type BS06N-T4” stets an einem sicheren, trockenen Ort, wenn er nicht verwendet wird. EIGNUNG• DEUTSCH •

VERWENDUNG IM FAHRZEUG

2. Verwendung im Fahrzeug

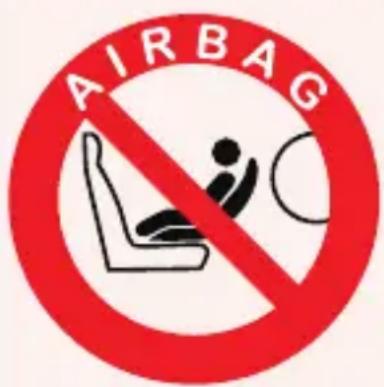

DEN AUTOSITZ KEINESFALLS AUF EINEM MIT

AIRBAG AUSGESTATTETEN BEIFAHRERSITZ

VERWENDEN. LBeim Aufgehen kann der Airbag den Autositz treffen und dem Kind schwere Verletzungen zufügen oder es sogar töten. Beachten Sie die Anweisungen für die Verwendung von Autositzen für Kinder im Bedienungshandbuch Ihres Fahrzeugs.

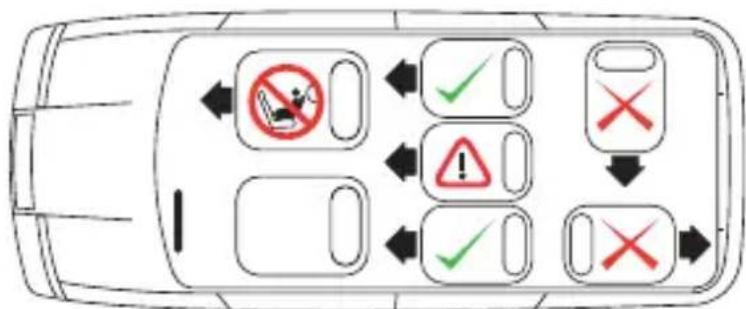

2.1 Mögliche sitzpositionen

Vor der Installation sicherstellen, dass das Auto über die speziellen Isofix Befestigungssysteme zwischen der Rückenlehne und der Sitzfläche des Fahrzeugsitzes verfügt. Die “base isofix BASIX” hat eine “semi-universale” Zulassung und ist daher nicht mit allen Fahrzeugmodellen kompatibel, sondern nur mit den im beiliegenden Heft “Liste der zugelassenen Fahrzeuge” aufgeführten. Bei Fragen zur Eignung dieser “base isofix BASIX –type BS06N-T” konsultieren Sie bitte vor dem Kauf die Liste der zugelassenen Fahrzeugtypen und installieren Sie die Basis, um zu sehen, ob Verarbeitung, Modell und Jahr Ihres Fahrzeugs sich eignen. Bitte konsultieren Sie die Fahrzeugbetriebsanleitung zur Lokalisierung der ISOFIX-Punkte Bringen Sie die “base isofix BASIX – type BS06N-T” niemals auf einem Beifahrersitz mit Frontairbag an. Dies ist gefährlich. GEFAHR!

EIGNUNG• DEUTSCH • • DEUTSCH •

VERWENDUNG IM FAHRZEUG

3. Befestigung im Fahrzeug

Für die Sicherheit des Kindes

• Lassen Sie das Kind im Autositz nicht unbeaufsichtigt.

• Legen Sie keine Gegenstände in die Mulde vor dem ISOFIX-Adapter. Für die Sicherheit der Autoinsassen Bei einer starken Bremsung oder einem Unfall können nicht angeschnallte Personen oder nicht befestigte oder unsicher positionierte Gegenstände den anderen Insassen des Fahrzeugs Verletzungen zufügen. Stellen Sie stets sicher, dass:

• die Rückenlehnen der Sitze blockiert sind (z.B. durch Einrasten der zurückschiebbaren Rücksitze);

• alle schweren oder spitzen Gegenstände im Innenraum (z.B. auf der Hutablage) sicher positioniert sind;

• alle Insassen im Auto angeschnallt sind;

• der Autositz immer sicher auf dem Sitz eingehakt ist, auch wenn er nicht in Gebrauch ist. Für die Sicherheit des Fahrzeugs

• Einige Sitzbezüge aus empfindlichen Materialien (z.B. Velours, Leder, etc.) können durch die Verwendung des Autositzes für Kinder Abnutzungsspuren zeigen. Das Problem kann durch Unterlegen einer Decke oder eines Handtuchs unter den Autositz gelöst werden.

VERWENDUNG IM FAHRZEUG• DEUTSCH •

VERWENDUNG IM FAHRZEUG VERWENDUNG IM FAHRZEUG

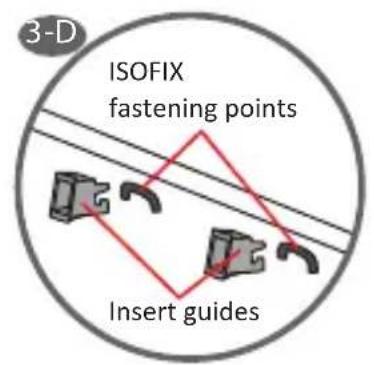

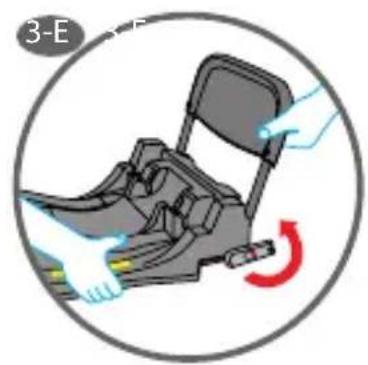

3.1 Den Autositz mit dem ISOFIX-Adapter befestigen

Vergewissern Sie sich, dass Ihr Fahrzeug über ISOFIX-Befestigungspunkte verfügt und in der beiliegenden Liste der Zugelassenen Fahrzeuge aufgeführt wird. Machen Sie den Standort der ISOFIX-Punkte ausfindig. Bei Problemen konsultieren Sie das Bedienerhandbuch des Fahrzeugs. Die Punkte befinden sich üblicherweise zwischen Sitzbank und Rückenlehne. 1 Setzen Sie die zwei ISOFIX-Kunststoffführungen ein und haken Sie sie in die ISOFIX-Punkte des Fahrzeugs. Die Kunststoffführungen können beim Auffinden der ISOFIX-Punkte des Fahrzeugs helfen und vereinfachen den Einbau. Außerdem wird mit ihnen ein verbesserter Schutz des Fahrzeugsitzes gewährleistet. (Abb. 3-D). 2 Die Anti-Rückprall-Vorrichtung und die beiden Verbindungsstücke auf der ISOFIX-Basis nach oben biegen (Abb. 3-E). Achtung! Die Anti-Rückprall-Vorrichtung während des Transports der ISOFIX- Basis immer blockieren, um ihr Verbiegen zu verhindern (Verletzungsgefahr). 3 Den Stützfuß der ISOFIX-Basis nach unten biegen (Abb. 3-F). 4 Die ISOFIX-Basis mit beiden Händen festhalten (Abb. 3-G). 5 Die beiden ISOFIX-Verbindungsstücke in die entsprechenden gelben Führungen schieben, bis ein charakteristischer „KLICK“ anzeigt, dass sie auf

• DEUTSCH • • DEUTSCH •

VERWENDUNG IM FAHRZEUG

beiden Seiten eingerastet sind (Abb. 3-H).

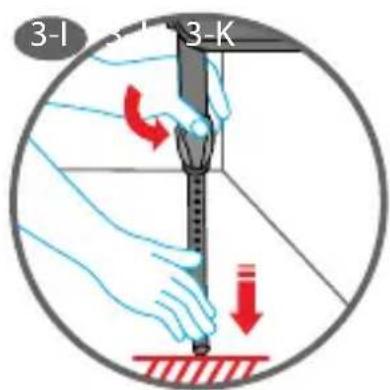

3.2 Einstellen des Stützfußes

• Drücken Sie den Regler des Stützfußes und stellen Sie den Stützfuß so ein, dass er vollständigen und festen Kontakt mit dem Fahrzeugboden hat. Die beiden Druck-Anzeigen am Fuß des Stützfußes müssen von Rot zu Grün wechseln und so den festen Kontakt bestätigen. Achten Sie darauf, dass der vordere Stützfuß in die Position einrastet und korrekt eingestellt ist.(Abb. 3-I). Achten Sie darauf, dass der Stützfuß nicht die Basis von der Oberfläche des Fahrzeugsitzes abhebt (Abb. 3-J, 3-K).

• Platzieren Sie den Stützfuß nicht auf einem Ablagefach auf dem Boden. Der vordere Stützfuß MUSS vollständigen und festen Kontakt mit dem Fahrzeugboden haben.

• Nicht alle Kindersitze passen in alle Fahrzeuge. Für die Eignung dieses Kindersitzes konsultieren Sie bitte die beiliegende Liste der Zugelassenen Fahrzeuge vor dem Kauf der Vorrichtung und vergewissern Sie sich, dass Verarbeitung, Modell und Jahr Ihres Fahrzeugs übereinstimmen.

VERWENDUNG IM FAHRZEUG VERWENDUNG IM FAHRZEUG

3.3 Den Autositz auf der Basis befestigen

• Stellen Sie sicher, dass die obere Oberfläche der ISOFIX-Basis frei von Fremdkörpern ist.

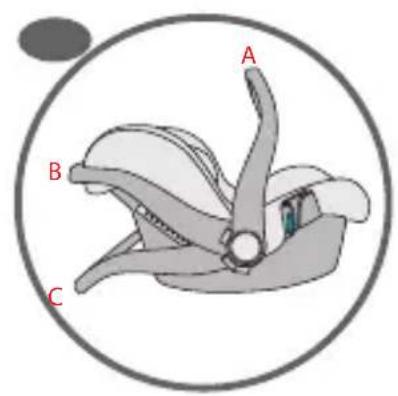

• Stellen Sie sicher, dass der Bügel in vertikaler Position eingestellt ist (Lit. A, Abb. 3-L).

• Positionieren Sie den Autositz auf der ISOFIX-Basis, entgegen der Fahrtrichtung (Baby schaut rückwärts) (Abb. 3-M). Dann lassen Sie ihn einrasten (ein charakteristischer „KLICK“ zeigt das Einrasten an) (Abb. 3-M).

• Achtung! Das gelbe Zeichen auf den Seiten der ISOFIX-Basis darf nicht sichtbar sein (Abb. 3-N). Stellen Sie jetzt den Sitz hoch und achten Sie darauf, dass alle vier Verbindungen richtig einstecken und die drei Verbindungsanzeigen statt Rot nun Grün zeigen

• DEUTSCH • • DEUTSCH •

4. ENTFERNUNG DER AUTOSITZ UND ISOFIX BASE

4.1 Den Autositz entfernen

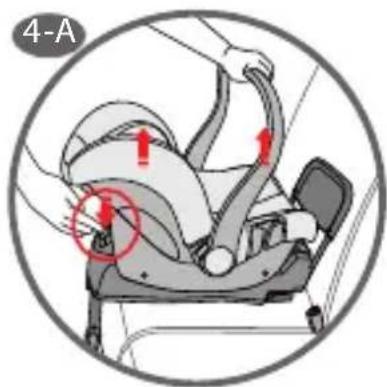

• Den Entriegelungsknopf des Autositzes (grau) drücken und gleichzeitig den Autositz anheben (Abb. 4-A). Hinweis! Bei täglicher Verwendung kann die ISOFIX- Basis im Fahrzeug befestigt gelassen werden, so dass nur der Autositz entfernt wird.

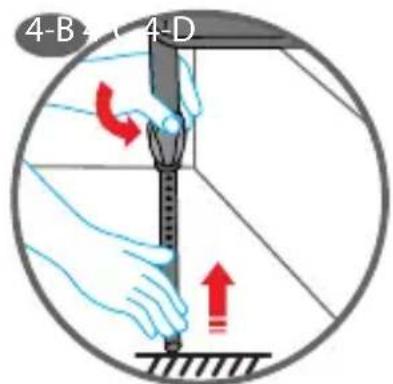

4.2 Die ISOFIX-Basis entfernen

• Den Stützfuß so weit wie möglich zurückschieben (Abb. 4-B).

• Den Sicherheitsknopf (rot) drücken und die auf den beiden Verbindungsstücken befindlichen ISOFIX-Entriegelungsknöpfe nach vorne schieben, um sie zu entriegeln (Abb. 4-C).

• Die ISOFIX-Verbindungsstücke und die Anti-Rückprall-Vorrichtung nach unten drehen (Abb. 4-D).

• Hinweis! Dies ist notwendig, um die ISOFIX-Verbindungsstücke vor eventuellen Beschädigungen zu bewahren.

• Nehmen Sie sie jetzt vorsichtig vom Fahrzeug ab.

VERWENDUNG IM FAHRZEUG• DEUTSCH •

VERWENDUNG IM FAHRZEUG

5. Den Autositz korrekt auf der ISOFIX-Basis befestigen

Für die Sicherheit des Kindes sicherstellen, dass...

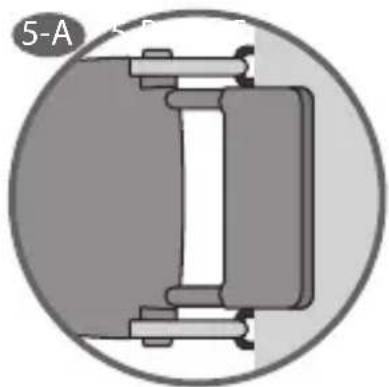

• Die ISOFIX-Basis auf beiden Seiten eingerastet ist und die Verbindungsstücke in die entsprechenden ISOFIX-Verankerungspunkte eingeschoben sind (Abb. 5-A);

• Der Stützfuß fest auf dem Fahrzeugboden positioniert ist und die ISOFIX-Basis sich nicht vom Sitz verschiebt (Abb. 5-B);

• Der Autositz fest auf der ISOFIX-Basis blockiert ist und das gelbe Zeichen auf den Seiten der Basis nicht sichtbar ist (Abb. 5-C).

• Der Autositz entgegen der Fahrtrichtung befestigt ist;

• Der Frontal-Airbag deaktiviert ist, wenn der Autositz auf dem vorderen Beifahrersitz befestigt sein sollte.

VERWENDUNG IM FAHRZEUG• DEUTSCH • • DEUTSCH •

INSTANDHALTUNG UND SÄUBERUNG

Für einen stets efzienten Schutz

• Bei einem Unfall mit einer Aufprallgeschwindigkeit von über 10 km/h kann der Autositz Schäden erleiden, die eventuell nicht sichtbar sind.

• In einem solchen Fall ist es von größter Wichtigkeit, den Autositz zu ersetzen und den beschädigten Autositz korrekt zu entsorgen.

• Regelmäßig sicherstellen, dass keine Hauptkomponenten beschädigt sind.

• Das korrekte Funktionieren aller mechanischen Komponenten sicherstellen. Um Schäden oder Beschädigungen des Autositzes zu vermeiden, darauf achten, dass der Autositz nicht in den Autotüren, zwischen den Sitzführungen, etc., eingeklemmt wird.

• Sollte der Autositz beschädigt werden (z.B. durch einen Sturz), muss er vom Hersteller inspiziert werden.

Ausschließlich Original-Bezüge verwenden, da diese einen direkten Einuss auf die korrekte Funktion des Produkts haben. Die Wechselbezüge sind bei Ihrem Vertrauenshändler und/oder in unseren Verkaufspunkten erhältlich. Es ist streng verboten, den Autositz ohne Bezug zu verwenden Der Bezug kann entfernt und mit neutralem Waschmittel im Schonwaschgang (30°C) gewaschen werden. Die Angaben zum Waschen auf dem Etikett des Bezugs beachten. Die Farben könnten ausbleichen, wenn der Bezug bei höheren Temperaturen als angegeben gewaschen wird. Nicht schleudern und nicht in den Wäschetrockner geben (der Stoff könnte sich von der Polsterung lösen). Die Plastikteile können mit Seifenwasser gewaschen werden. KEINE aggressiven Waschmittel (wie z.B. Lösungsmittel) verwenden. Die Vergurtung kann abgenommen und mit Seife und lauwarmem Wasser gewaschen werden. Achtung! Niemals die Laschen der Schnallen von den Schultergurten abnehmen.

Der unten angegebene Wortlaut tritt am

01.01.2005 in Kraft und ersetzt in jeder Weise

und vollständig alle vorhergehenden Garant ie- Mitteilungen der Foppa Pedretti S.p.A.

VERTRAGSMÄSSIGE GARANTIE

Foppa Pedretti S.p.A. mit Sitz in Grumello del Monte (Italien) Via Volta 11, gewährleistet dem Verbraucher direkt, dass dieser fabrikneue Artikel keine Materialmängel in der Entwicklung und Herstellung aufweist und mit den vom Hersteller angegebenen Eigenschaften übereinstimmt. Die vorliegende Garantie ist in allen Mitgliedstaaten der Europäischen Gemeinschaft gültig und schließt die gemäß den zwingenden Gesetzesnormen gültigen Verbraucherrechte weder aus noch werden diese dadurch eingeschränkt. Um die vorliegende Garantie in Anspruch nehmen zu können, muss der Verbraucher den fehlerhaften Artikel an den Verkäufer zurücksenden und dabei einen Kaufbeleg vorlegen auf dem die Adresse des Verkäufers, das Kaufdatum mit Stempel und Unterschrift des Verkäufers zu erkennen ist, sowie die eigentliche Artikelbezeichnung, alternativ gilt auch der unveränderte Kassenbon auf dem die genannten Angaben klar zu erkennen sind. Die vertragsmäßige Garantie des Herstellers hat eine Gültigkeit von zwölf (12) Monaten ab Kaufdatum. Während dieser Zeit repariert oder ersetzt Foppa Pedretti S.p.A. das fehlerhafte Teil nach eigenem Ermessen. Die vertragsmäßige Garantie wird dem Endabnehmer des Produktes (Verbraucher) gewährleistet und schließt die gemäß den zwingenden Gesetzesnormen gültigen Verbraucherrechte weder aus noch werden diese dadurch eingeschränkt, gleiches gilt für Rechte, die der Verbraucher gegenüber dem Verkäufer des Produktes geltend machen kann.

AUSSCHLIESSUNGEN VON DER

VERTRAGSMÄSSIGEN GARANTIE. Die vertragsmäßige Garantie gilt nicht für Schäden am Produkt, die durch folgendes hervorgerufen werden: Nicht in den Gebrauchsanweisungen vorgesehener Gebrauch und Montage, Stöße und Stürze, Aussetzung extremer Raum- und Witterungsverhältnisse oder Feuchtigkeit oder plötzliche Veränderungen der Bedingungen, Korrosion, Oxidation, unerlaubte Veränderungen oder Reparaturen, Reparaturen mit unzulässigen Ersatzteilen, unsachgemäßer Gebrauch, schlechte oder fehlende Instandhaltung, unsachgemäße Instandhaltung oder nicht den Anweisungen entsprechend, unsachgemäße Montage, Unfälle, Auswirkungen von Lebensmitteln und Getränken, Auswirkungen von chemischen Produkten, höhere Gewalt. In jedem Fall übernimmt Foppa Pedretti S.p.A keine Verantwortung für Schäden an Personen oder Sachen, die nicht vom Produkt hervorgerufen werden, sondern durch Nachlässigkeit gegenüber den Vorschrif ten, Empfehlungen, Anweisungen, die im Handbuch enthaltenen sind oder alternativ in der „Anleitung zum Gebrauch und zur Montage“, welche jedem Produkt anliegen und für den Besitzer/Benutzer bestimmt sind. (beispielsweise im Fall des Kinderbettchens: “Lassen Sie das Kind nicht unbeaufsichtigt. Achten Sie darauf, dass keine Laken oder Decken den Kopf des Kindes bedecken…”). Foppa Pedretti S.p.A. übernimmt keine Verantwortung für Schäden an Personen oder Sachen, wenn die Beschädigung der Produkte durch eine Abnutzung der verschleißenden Produktbestandteile hervorgerufen wird. Als Verschleißteile gelten alle Bestandteile aus Plastik.• ESPAÑOL • • ESPAÑOL •

Die BASIX kann auf den Sitzen von PKWs installiert werden, die auf dieser Fahrzeug-Typenliste enthalten sind. Die Fahrzeug-Typenliste wird laufend ergänzt, um Änderungen an den Fahrzeugen und neue Automodelle zu berücksichtigen. Das jeweils aktuelle Verzeichnis ist auf unserer Webseite konsultierbar: www. foppapedretti.it Fur den semi-universalen Gebrauch zugelassen nach ECE R44-04 fur den Einsatz in den in der Liste der zugelassenen Fahrzeuge aufgefuhrten Fahrzeuge. INFORMATION

• Platzieren Sie den Stützfuß nicht auf einem Ablagefach auf dem Boden. Der vordere Stützfuß MUSS vollständigen und festen Kontakt mit dem Fahrzeugboden haben.

• Informieren Sie sich beim Fahrzeughersteller, wo der Zugriff auf die ISOFIX-Punkte erfolgt.

• Die Position des Fahrzeugsitzes im Fahrzeug ist wichtig, um das Kinderrückhaltesystem korrekt an die ISOFIX-Punkte anzubringen.

• Der Fahrzeugsitz (Mittelreihe) muss nach vorn ausgefahren werden.

• Der Fahrzeugsitz muss so eingestellt sein, dass sich der Basis-Vorderstützfuß nicht auf dem Bodenablagefach abstützt.

• Der Fahrzeugsitz muss vollständig in die rückwärtigste Position gebracht werden. NICHT AUF BEIFAHRERSITZEN MIT FRONT-AIRBAG VERWENDEN CHECK ACHTUNG: Überprüfen Sie vor dem Kauf in der Bedienungs- und Wartungsanleitung Ihres Fahrzeugs, ob die ISOFIX-Befestigung vorhanden ist, da es sich dabei um eine Option handeln könnte.6
