MANUALE UTENTE Basix Foppapedretti

RU.• ITALIANO • • ITALIANO •

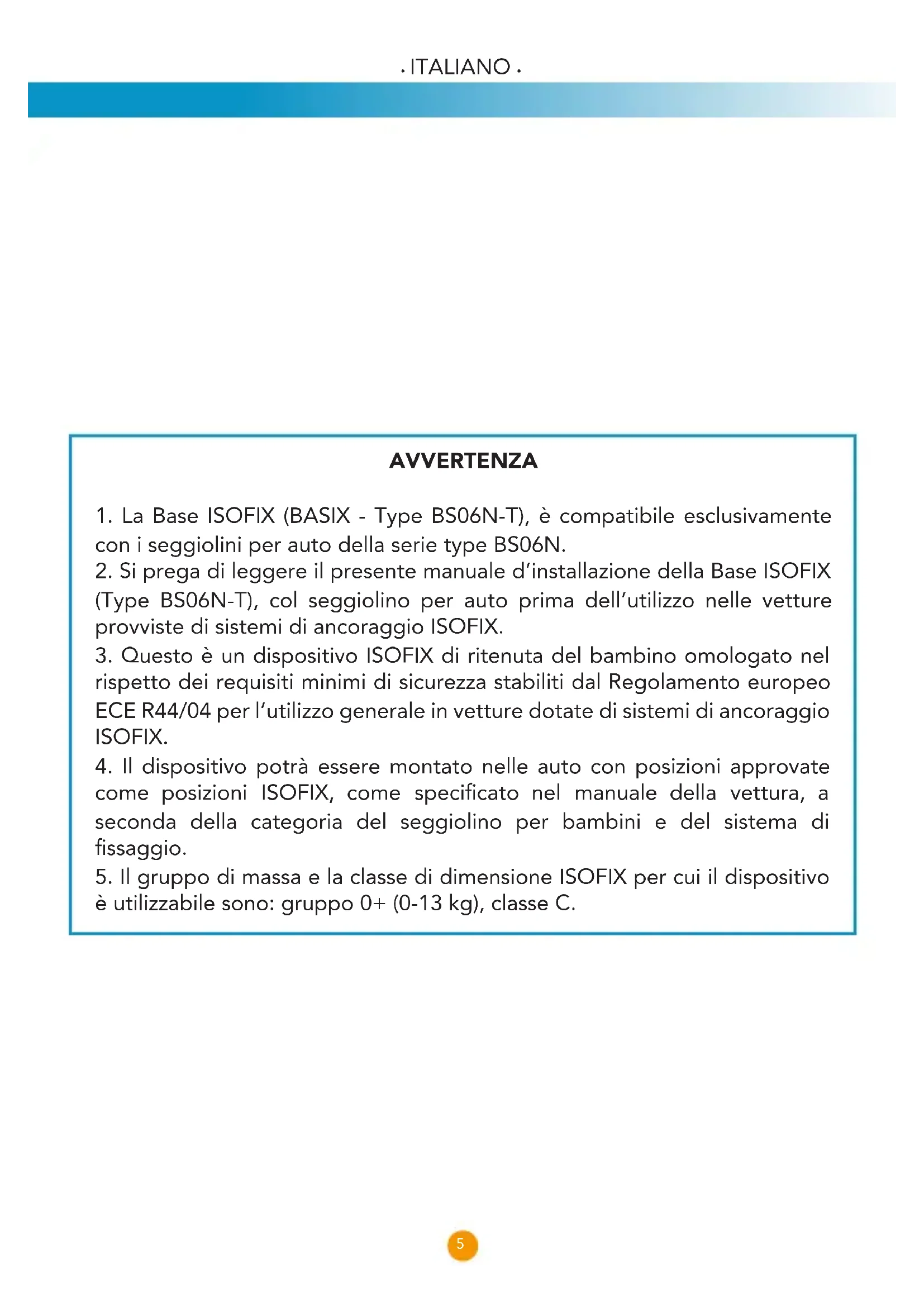

1. La Base ISOFIX (BASIX - Type BS06N-T), è compatibile esclusivamente

con i seggiolini per auto della serie type BS06N.

2. Si prega di leggere il presente manuale d’installazione della Base ISOFIX

(Type BS06N-T), col seggiolino per auto prima dell’utilizzo nelle vetture provviste di sistemi di ancoraggio ISOFIX.

3. Questo è un dispositivo ISOFIX di ritenuta del bambino omologato nel

rispetto dei requisiti minimi di sicurezza stabiliti dal Regolamento europeo ECE R44/04 per l’utilizzo generale in vetture dotate di sistemi di ancoraggio ISOFIX.

4. Il dispositivo potrà essere montato nelle auto con posizioni approvate

come posizioni ISOFIX, come specicato nel manuale della vettura, a seconda della categoria del seggiolino per bambini e del sistema di ssaggio.

5. Il gruppo di massa e la classe di dimensione ISOFIX per cui il dispositivo

è utilizzabile sono: gruppo 0+ (0-13 kg), classe C.• ITALIANO • • ITALIANO •

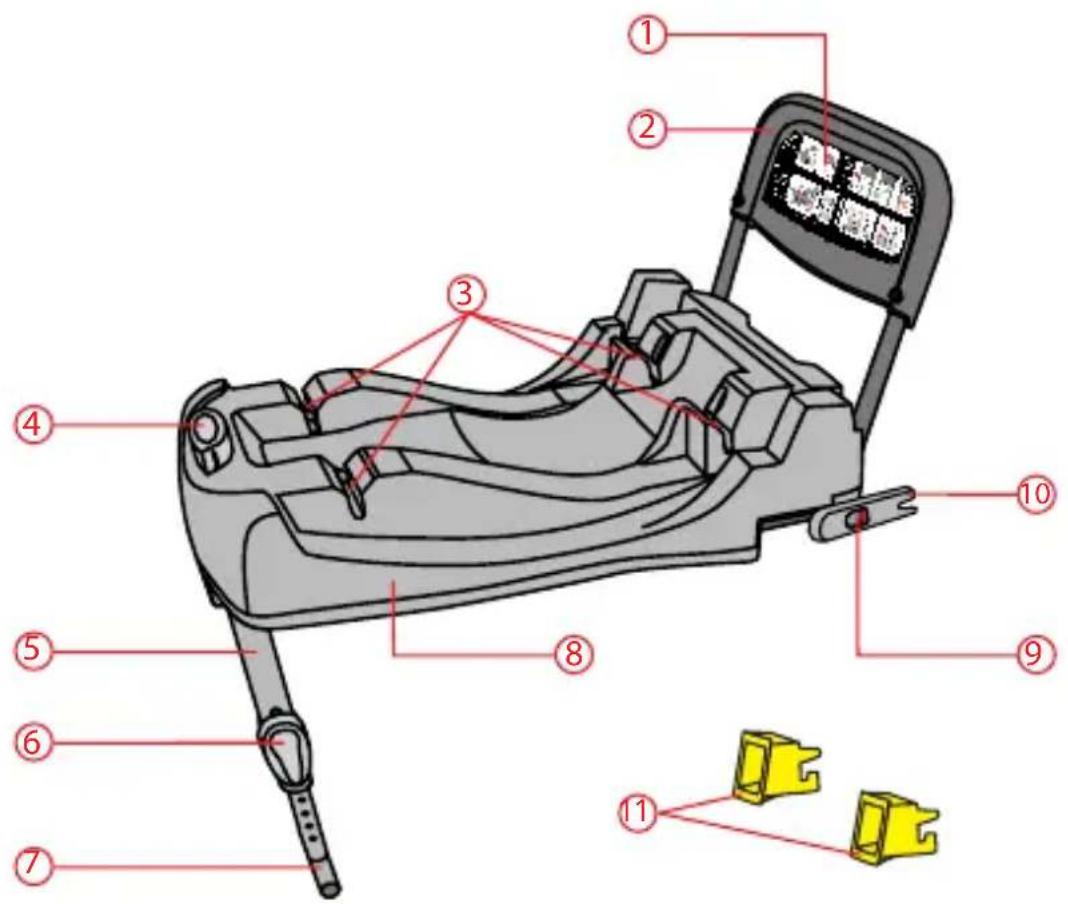

LISTA COMPONENTI ISOFIX, etichetta di installazione Barra anti-rimbalzo Staffe di aggancio del seggiolino auto Pulsante di sgancio del seggiolino auto Gamba di supporto Pulsante di regolazione del piede di sostegno Piede di sostegno Base Pulsanti di sgancio ISOFIX Connettori ISOFIX Guida in plastica per connettori ISOFIX

Questo è un dispositivo ISOFIX di ritenuta del bambino. E’ approvato dal Regolamento ECE R44/04 per il generale utilizzo in veicoli dotati dei sistemi di ancoraggio ISOFIX.

Per l’utilizzo del sistema ISOFIX, Semi Universale, è necessario leggere il manuale dell’autoveicolo, prima dell’installazione del Seggiolino. Il manuale indicherà i posti compatibili con la classe del seggiolino auto.

Il gruppo di peso e la classe di dimensione ISOFIX per cui il dispositivo è utilizzabile sono: GRUPPO 0+ (0-13kg), classe C

E’ un dispositivo classicato come “ Semi Universale”, compatibile con i veicoli nell’apposita “Lista veicoli”. - In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivenditore. Note: Per l’installazione del seggiolino auto, fare riferimento al manuale di installazione del seggiolino “type BS06N”. AVVERTENZE AVVERTENZA: Leggere con attenzione le presenti istruzioni, prima dell’utilizzo e conservare il presente manuale per un futuro utilizzo. Il mancato rispetto di queste istruzioni può compromettere la sicurezza del bambino. MAI utilizzare questo dispositivo su un sedile anteriore dotato di AIRBAG frontale. E’ MOLTO PERICOLOSO.

• La “base isofix BASIX – BS06N-T” è omologata secondo la norma ECE R44/04, norma Europea relativa alla sicurezza dei seggiolini auto, e deve essere utilizzata

Conforme al regolamento ECE R 44/04 Peso del bambinoGruppo Modello seggiolino auto Semi-universal BS06N+BS06N-T Base ISOFIXBS06N Universal• ITALIANO • • ITALIANO •

solo in abbinamento al seggiolino auto Gruppo 0+ (type BS06N/ECE R44-04- 044521). Il modello del seggiolino è riportato sull’etichetta applicata al prodotto.

• Questa omologazione sarà invalidata, se vengono eseguite modifiche o alterazioni alla base o al seggiolino auto. Le modifiche possono essere apportate solo dal produttore.

Assicuratevi che il vostro veicolo sia presente nella lista di veicoli compatibili fornita con questa Base. - Leggete le istruzioni interamente, assicuratevi di aver ben compreso come installare e usare correttamente la “base isox BASIX – type BS06N-T”.

Non posizionare asciugamani, cuscini, o altri oggetti sotto la “base isox BASIX – type BS06N-T. Questo potrebbe inuire negativamente sulle prestazioni di sicurezza della base in caso di incidente.

Mai comprare una Base di seconda mano.

Sostituite sempre la “base isox BASIX – type BS06N-T” dopo un incidente. Potrebbe aver subito danni non visibili.

Assicurate sempre la “base isox BASIX – type BS06N-T” ai punti ISOFIX del veicolo. Tutti i passeggeri devono utilizzare la propria cintura di sicurezza, come previsto dal regolamento vigente.

Non posizionate oggetti sul fondo del veicolo, in prossimità della “base isox BASIX – type BS06N-T”

Non apportate modiche o alterazioni non autorizzate alla “base isox BASIX – type BS06N-T”.

Non permettete ai bambini di fare regolazioni o giocare con la “base isox BASIX – type BS06N-T”.

Non lasciate i bambini da soli nel veicolo.

Non lasciare mai il bambino incustodito nel Seggiolino per nessun motivo.

Non appoggiate la “base isox BASIX – type BS06N-T” sul tavolo o su un piano di lavoro, utilizzate sempre il pavimento.

Assicuratevi che la “base isox BASIX – type BS06N-T” non sia bloccata dalla portiera del veicolo o da un sedile pieghevole.

Assicuratevi che i sedili pieghevoli siano bloccati in modo sicuro.

Non installare la “base isox BASIX – type BS06N-T” sui sedili rivolti in direzione opposta o trasversalmente al senso comune di marcia del veicolo.

Conservate sempre la base isox BASIX – type BS06N-T in un posto sicuro e asciutto, quando non viene utilizzata. AVVERTENZE• ITALIANO •

2. Utilizzo in vettura

EQUIPAGGIATO CON AIRBAG. L’apertura dell’airbag contro il seggiolino per auto può provocare lesioni gravi, se non addirittura letali, al bambino. Consultare il manuale d’istruzioni del veicolo per quanto riguarda l’utilizzo dei seggiolini per auto.

2.1 Sedili utilizzabili per il ssaggio

• Assicurarsi prima dell’installazione che l’automobile sia dotata degli appositi ganci Isofix situati tra lo schienale e la seduta del sedile.

• La “ base isox BASIX – type BS06N-T ” ha un’omologazione di tipo “Semi- Universale” per cui non è compatibile con tutti i modelli d’auto, ma solamente con quelli riportati nel libretto allegato “Lista veicoli”. Per verificare la compatibilità di utilizzo della “base BASIX– type BS06BN-T” con il vostro veicolo, consultare l’elenco veicoli, prima di acquistare e installare la base, per assicurarsi che la marca, il modello e l’anno del veicolo sia adatto. Consultare il manuale dell’auto per identificare i punti ISOFIX del veicolo MAI utilizzare “base BASIX– type BS06BN-T” su un sedile anteriore dotato di AIRBAG frontale. E’ MOLTO PERICOLOSO.

3. Installazione nel veicolo

Per la sicurezza del bambino

• Non lasciare mai il bambino incustodito quando è nel seggiolino.

• Non lasciare oggetti sul vano poggiapiedi anteriore al complemento base ISOFIX. Per la sicurezza dei passeggeri In caso di brusca frenata o d’incidente le persone o gli oggetti non fissati o posizionati in modo non sicuro potrebbero provocare lesioni agli altri passeggeri. Accertarsi sempre che:

• gli schienali dei sedili siano bloccati (per es. fare scattare in posizione i sedili posteriori ribaltabili);

• tutti gli oggetti pesanti o appuntiti all’interno dell’abitacolo (per. es. sulla cappelliera) siano posizionati in modo sicuro;

• che tutti i passeggeri dell’auto indossino le cinture di sicurezza;

• che il seggiolino sia sempre ben agganciato sul sedile dell’auto, anche quando non in uso.• ITALIANO •

3.1 Installazione della base isox

Assicuratevi che il vostro veicolo sia dotato dei punti di ancoraggio ISOFIX e che sia tra quelli approvati nella lista di veicoli compatibili che è fornita con la Base. Localizzate i punti ISOFIX, per qualsiasi problema consultare il manuale del veicolo. Di solito si trovano tra la seduta del sedile e lo schienale.

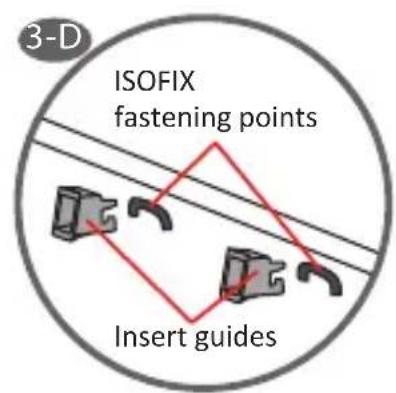

1) Inserite le due guide in plastica per connettori ISOFIX e agganciatele ai punti ISOFIX

del veicolo. Le guide in plastica aiutano a identificare i punti ISOFIX del veicolo facilitando l’installazione. Servono anche a proteggere i sedili del veicolo (fig.3-D).

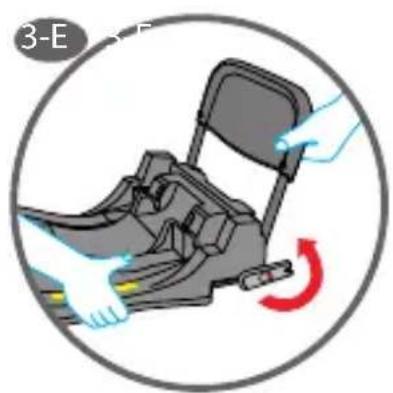

2) Sollevare verso l’alto la barra anti-rimbalzo e i due connettori ISOFIX sulla

base ( fig.3-E) ATTENZIONE! Bloccare sempre la barra anti-rimbalzo durante il trasporto della base per evitare che si richiuda ( rischio lesioni).

3) Piegare verso il basso la gamba di sostegno (fig. 3-F).

4) Afferrare la base ISOFIX con entrambe le mani (fig. 3-G)

5) Inserire i due connettori ISOFIX nelle apposite guide di colore giallo, spingere

per agganciare i due connettori ai ganci ISOFIX del veicolo. Un click indicherà l’avvenuto aggancio. Verificare che gli indicatori siano di colore verde su entrambi i lati (fig. 3-H).

• ITALIANO • • ITALIANO •

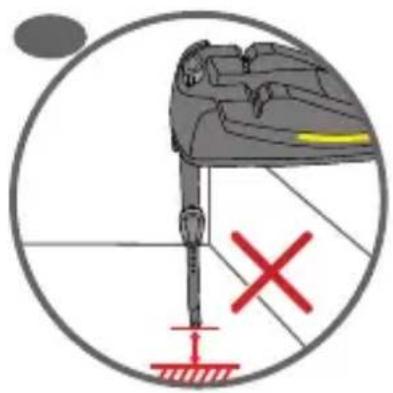

3.2 Regolazione del piede di sostegno

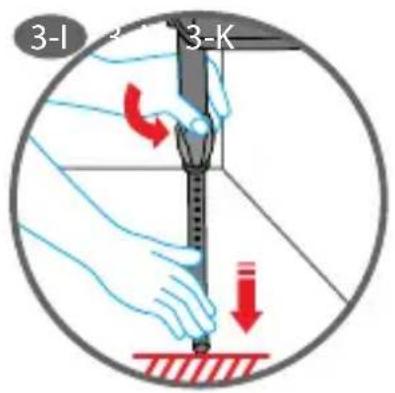

• Premete il pulsante di regolazione del piede di sostegno e abbassarlo in modo che tocchi correttamente il pavimento del veicolo. I due dispositivi di controllo collocati alla base della gamba devono passare da rosso a verde, questo indicherà il corretto appoggio del piede. Verificate che il piede del supporto sia posizionato e regolato correttamente (fig. 3-I)

• Assicuratevi che il piede di sostegno non sollevi la Base rispetto alla superficie del sedile del veicolo ( fig. 3-J e 3-K).

• Non posizionare il piede di sostegno anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di sostegno deve poggiare su una superficie stabile e sicura del pavimento del veicolo.

• Non tutte le basi porta seggiolini si adattano a tutti i veicoli. Per verificare la compatibilità della base si consiglia prima dell’acquisto, di consultare l’elenco della lista veicolo per verificare che la marca, il modello e l’anno di fabbricazione del veicolo sia idoneo.

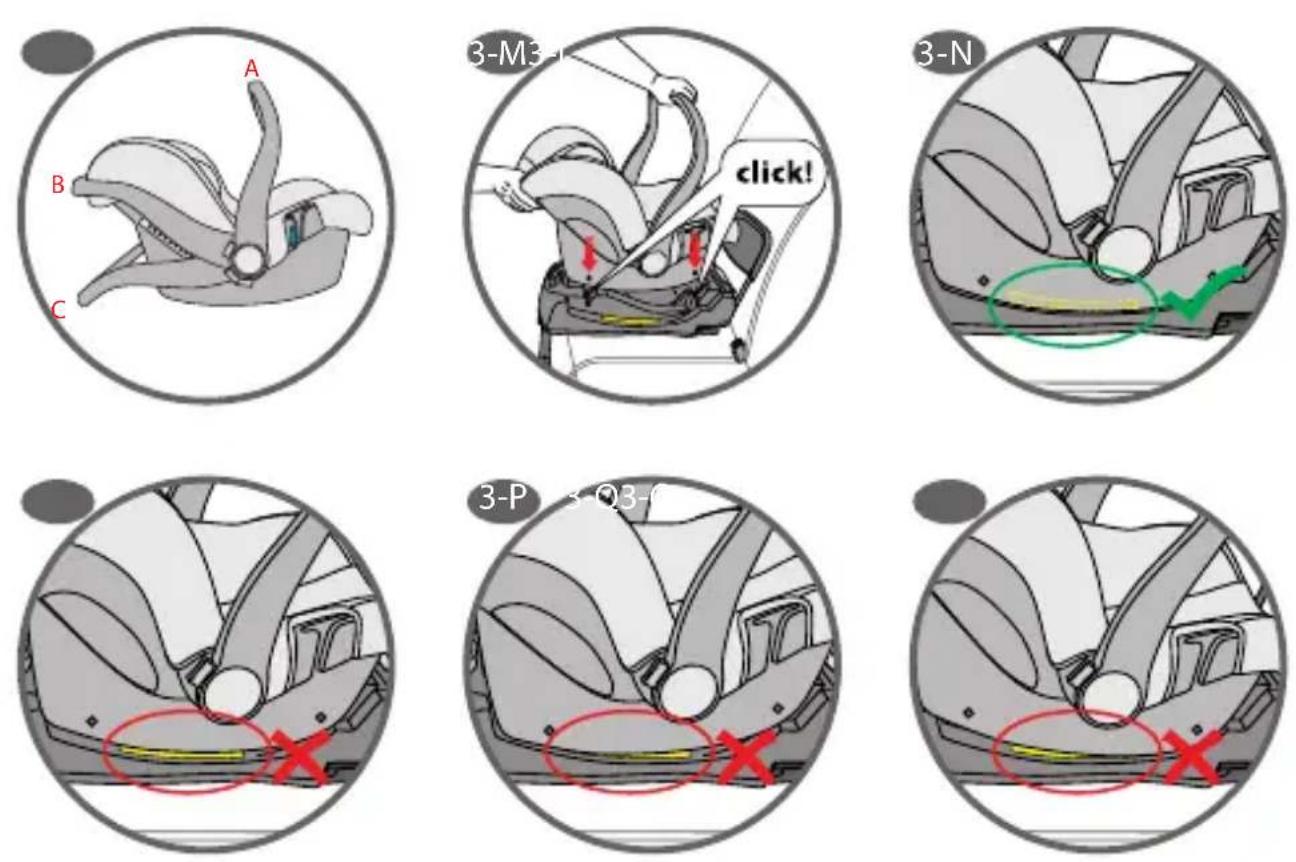

3.3 Agganciare il seggiolino auto alla base

• Assicurarsi che la superficie superiore della base ISOFIX sia libera da corpi estranei.

• Assicurarsi che il maniglione del seggiolino in posizione verticale (lettera A, fig. 3-L)

• Posizionate il seggiolino auto, orientato in senso contrario di marcia, sulla base ISOFIX. Premere verso il basso per agganciarlo alla base, un click indicherà l’avvenuto aggancio (fig. 3-M). IMPORTANTE: Dopo aver agganciato il seggiolino alla base, il segno giallo sui lati della base ISOFIX non deve essere visibile ( fig. 3-N).

• Sollevate il seggiolino auto per verificarne il corretto innesto/bloccaggio e che tutti gli attacchi siano correttamente agganciati. Verificare che gli indicatori siano passati dal colore rosso a verde.

• ITALIANO • • ITALIANO •

4.1 Rimuovere il seggiolino auto

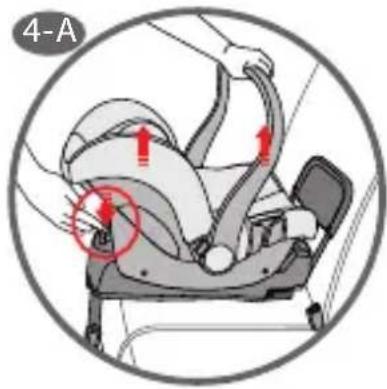

• Premere il pulsante di sgancio del seggiolino auto (di colore grigio) e al contempo sollevare il seggiolino (fig. 4-A). Suggerimento! In caso di utilizzo quotidiano è possibile lasciare la base ISOFIX montata a bordo della vettura, rimuovendo semplicemente il seggiolino.

4.2 Rimuovere la base isox

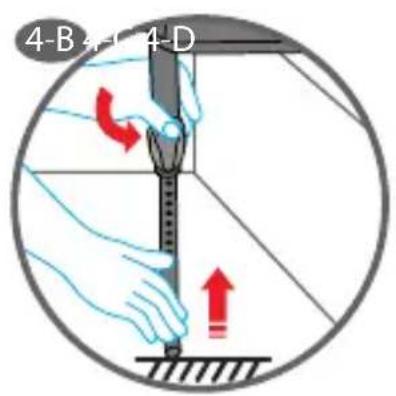

• Far scorrere il piede di sostegno fino a fine corsa (fig. 4-B).

• Premere il pulsante di sicurezza (di colore rosso) e spingere in avanti i pulsanti di sgancio ISOFX posti sui due connettori per sganciarli (fig. 4-C).

• Ruotare verso il basso i connettori ISOFX e la barra anti-rimbalzo (fig. 4-D), questo serve a proteggere i connettori ISOFIX da eventuali danni.

• Rimuovere con attenzione dal veicolo.

5. Corretta installazione del seggiolino auto sulla base isox

Per la sicurezza del bambino accertarsi che…

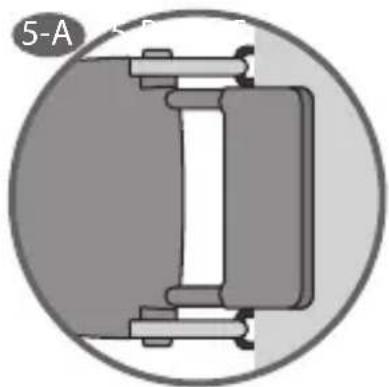

• La base ISOFIX sia agganciata su entrambi i lati e che i connettori siano inseriti negli appositi punti di ancoraggio ISOFIX (fig. 5-A).

• Il piede di sostegno sia saldamente posizionato sul pianale del veicolo e che la base ISOFIX non si sposti dalla seduta (fig. 5-B).

• Il seggiolino sia saldamente bloccato all’interno della base ISOFIX e che il segno giallo presente sui lati della base non risulti visibile (fig. 5-C).

• Il seggiolino sia fissato in posizione contraria al senso di marcia.

• L’airbag frontale sia stato disattivato nel caso in cui il seggiolino sia fissato sul sedile lato passeggero.

UTILIZZO IN VETTURA• ITALIANO • • ITALIANO •

MANUTENZIONE E PULIZIA

Per una protezione sempre efcace

• In caso di incidente con velocità di impatto superiore ai 10 km/h è possibile che il seggiolino per auto subisca dei danni, non necessariamente visibili.

• In tal caso è di fondamentale importanza sostituire il seggiolino, smaltendo quello danneggiato in modo corretto.

• Verificare regolarmente che tutti i componenti principali non risultino danneggiati.

• Assicurarsi del corretto funzionamento di tutti componenti meccanici.

• Per evitare danni o rotture del seggiolino, fare in modo che non rimanga incastrato nella portiera dell’auto, tra le barre di scorrimento dei sedili, ecc.

• Se il seggiolino per auto si dovesse danneggiare (per esempio a seguito di una caduta) deve essere ispezionato dalla casa produttrice.

Utilizzare esclusivamente fodere originali, in quanto hanno un impatto diretto sul corretto funzionamento del dispositivo. Le fodere di ricambio sono disponibili presso il proprio rivenditore di ducia e/o presso le nostre sedi. È severamente vietato utilizzare il seggiolino senza la fodera. La fodera può essere rimossa e lavata in lavatrice con un detergente neutro, utilizzando il programma per capi delicati (30°C). Osservare le indicazioni riportate sull’etichetta di lavaggio della fodera. I colori potrebbero sbiadire se lavati a temperature superiori a quelle indicate. Non centrifugare né lavare a secco (il tessuto potrebbe staccarsi dall’imbottitura). Le parti in plastica possono essere lavate con acqua e sapone. NON utilizzare detergenti aggressivi (come per es. solventi). L’imbracatura può essere rimossa e lavata con sapone e acqua tiepida. Attenzione! Mai rimuovere le linguette delle bbie dalle bretelle.

GARANZIA CONVENZIONALE• ITALIANO •

MANUTENZIONE E PULIZIA GARANZIA CONVENZIONALE

Il contenuto sottoindicato va in vigore dal

01.01.2005 e sostituisce a qualsiasi titolo e

completamente qualsiasimessaggio anteriore riferito alla garanzia prestata da Foppa Pedretti S.p.A. GARANZIA CONVENZIONALE Foppa Pedretti S.p.A. con sede in Grumello del Monte (Italia) Via Volta 11, garantisce direttamente al Consumatore che questo Prodotto, nuovo di fabbrica, è privo di difetti nei materiali, nella progettazione e nella fabbricazione ed è conforme alle caratteristiche dalla stessa dichiarate. La presente garanzia convenzionale è valida in tutti i Paesi Stati membri dell’Unione Europea e non esclude né limita i diritti del Consumatore ai sensi di norme imperative di legge nei confronti del Venditore del Prodotto. Per usufruire della presente garanzia convenzionale il Consumatore dovrà riportare il Prodotto difettoso al Venditore, presentandogli la prova d’acquisto del Prodotto dalla quale risultino in modo leggibile l’indirizzo del Venditore, la data d’acquisto del Prodotto col timbro e firma del Venditore e l’indicazione del Prodotto stesso o, in alternativa, lo scontrino fiscale, non modificato, dal quale risultino in modo chiaro le medesime informazioni. La garanzia convenzionale del Produttore ha validità per Dodici (12) mesi dalla data di acquisto del Prodotto. Durante questo periodo Foppa Pedretti S.p.A. riparerà o sostituirà, a sua discrezione, il Prodotto difettoso. La garanzia convenzionale è concessa all’acquirente finale del Prodotto (Consumatore) e non esclude né limita i diritti imperativi del medesimo Consumatore, quali previsti dalla legge e/o i diritti che il Consumatore può vantare contro il Venditore/ Rivenditore del Prodotto.

ESCLUSIONI DELLA GARANZIA

CONVENZIONALE. La garanzia convenzionale è esclusa per i danni derivati al Prodotto dalle seguenti cause: uso non conforme alle disposizioni contenute nel foglio d’istruzioni all’uso ed al montaggio, urti e cadute, esposizione del Prodotto ad umidità o condizioni termiche o ambientali estreme od a cambiamenti repentini di tali condizioni, corrosione, ossidazione, modifiche o riparazioni non autorizzate del Prodotto, riparazioni con uso di parti di ricambio non autorizzate, uso improprio, cattiva o mancata manutenzione, manutenzione impropria rispetto a quanto indicato nel foglio d’istruzioni all’uso e al montaggio, montaggio non corretto, incidenti, azioni di cibi o bevande, azione di prodotti chimici, cause di forza maggiore. In ogni caso Foppa Pedretti S.p.A. declina ogni responsabilità per danni a persone o a cose, diversi dal Prodotto, quando tali danni siano causati da negligenza alle disposizioni / raccomandazioni / avvertenze contenute nel manuale o, in alternativa, nel “Foglio d’istruzioni all’uso e al Montaggio” che accompagna ogni Prodotto destinato al proprietario/utilizzatore. (come a titolo meramente esemplificativo, nel caso del Prodotto Lettino: “Sorvegliate costantemente il bambino. Controllate che lenzuola e coperte non coprano la testa del bambino…”). Foppa Pedretti S.p.A. declina, inoltre, ogni responsabilità per danni a persone o a cose quando la rottura dei suoi prodotti è causata dal deterioramento dei componenti del Prodotto, soggetti ad usura. Sono considerati componenti del Prodotto soggetti a usura tutti i componenti in materiale plastico.• ENGLISH • • ENGLISH •

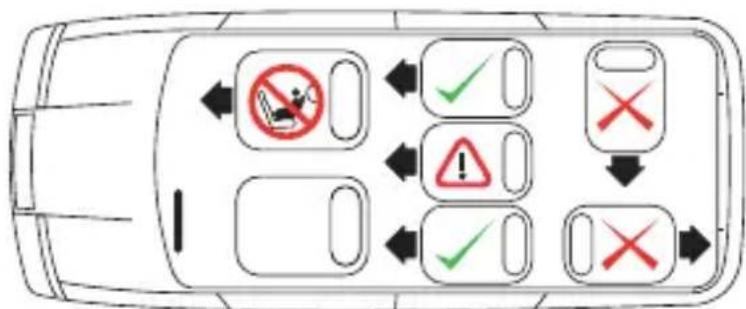

BASIX è utilizzabile solo per l’installazione sui sedili delle auto comprese in questa lista. In ogni caso, la lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture. L’elenco aggiornato è consultabile nel nostro sito internet: www.foppapedretti.it Conforme al Regolamento ECE R44-04 come “Semi Universal”, per l’utilizzo con i veicoli elencati in questa lista. INFORMAZIONI

Non posizionare il piede del supporto anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di appoggio della gamba anteriore deve poggiare su una supercie stabile e sicura del pavimento del veicolo.

Consultare il produttore e/o manuale del veicolo per quanto riguarda i punti di ancoraggio ISOFIX.

In base alla posizione dei sedili del veicolo, si deve prestare particolare attenzione al corretto aggancio del Dispositivo di Ritenuta per bambini ai punti ISOFIX.

Il sedile del veicolo (la centrale) deve essere regolato in avanti.

Regolate il sedile del veicolo in modo che il piede di appoggio del supporto frontale della Base non sia in contatto con un eventuale vano portaoggetti sul pavimento del veicolo.

Il sedile del veicolo deve essere regolato sulla posizione più arretrata.

FRONTALE CHECK ATTENZIONE: prima di fare l’acquisto vericate sul libretto di uso e manutenzione della vostra auto che l’aggancio ISOFIX sia presente perché potrebbe essere un optional.3
