Produkttyp	Dampfreiniger mit Bügeleisen
Marke	Kärcher
Modell	SI 4 EasyFix Iron
Netzspannung	220-240 V ~ 50-60 Hz
Gesamtleistung	2000 W
Leistung des Bügeleisens	700 W
Maximaler Betriebsdruck	0,35 MPa
Fassungsvermögen Wassertank	0,8 L
Fassungsvermögen Kessel	0,5 L
Kontinuierliche Dampfmenge	50 g/min
Maximale Dampfmenge (Spitze)	110 g/min
Aufheizzeit	4 min
Abmessungen (L x B x H)	350 x 280 x 270 mm
Gewicht (ohne Zubehör)	4 kg
Schutzklasse	I
Schutzart	IPX4
Abnehmbarer Wassertank	Ja
Automatische Abschaltung Bügeleisen	Ja (5 Minuten Inaktivität)
Kindersicherung	Ja (Dampfmengenregler)
Enthaltenes Zubehör	Düse für punktuellen Dampf, Rundbürsten (klein und groß), Powerdüse, Handsauger, Bodendüse, Polsterdüse, Dampfbügeleisen, 2 Verlängerungsrohre, Mikrofaserreinigungstücher, Entkalker
Empfohlenes Entkalken	Alle 50 bis 100 Befüllungen je nach Wasserhärte
Verwendung	Dampfreinigung und Bügeln

Häufig gestellte Fragen - SI 4 EasyFix Iron Kärcher

Wie fülle ich den Wassertank auf?

Der Wassertank kann durch senkrechtes Hochziehen abgenommen oder direkt am Gerät über die Einfüllöffnung befüllt werden. Verwenden Sie Leitungswasser oder eine Mischung mit maximal 50% destilliertem Wasser bis zur MAX-Markierung.

Welche Art von Wasser verwenden?

Verwenden Sie Leitungswasser oder eine Mischung aus Leitungswasser und destilliertem Wasser (maximal 50%). Verwenden Sie kein reines destilliertes Wasser, Kondenswasser, Regenwasser, Reinigungsmittel oder Zusätze.

Wie starte ich das Gerät?

Stellen Sie das Gerät auf eine feste Oberfläche, stecken Sie den Netzstecker ein, drücken Sie den Einschalter. Die grüne Kontrollleuchte blinkt dann leuchtet konstant. Betätigen Sie den Dampfhebel, um Dampf zu erhalten.

Was tun, wenn die rote Leuchte blinkt?

Die rote Leuchte blinkt mit einem Tonsignal, wenn der Wassertank leer ist. Füllen Sie ihn bis zur MAX-Markierung. Wenn die Leuchte dauerhaft leuchtet, ist der Kessel leer: Schalten Sie das Gerät aus, füllen Sie den Tank, dann schalten Sie es wieder ein.

Wie entkalke ich den Kessel?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Öffnen Sie den Wartungsverschluss mit einem Verlängerungsrohr, leeren Sie den Kessel. Bereiten Sie eine Lösung aus Kärcher Entkalker (1 Dosis auf 0,5 L Wasser) vor, gießen Sie sie in den Kessel, lassen Sie sie 8 Stunden einwirken, dann leeren und mehrmals mit kaltem Wasser spülen.

Wie verwende ich das Dampfbügeleisen?

Stecken Sie den Dampfanschluss des Bügeleisens in die Gerätesteckdose. Schalten Sie den Dampfreiniger ein. Warten Sie, bis die orangefarbene Kontrollleuchte des Bügeleisens erlischt. Drücken Sie den Dampfschalter, um mit Dampf zu bügeln. Zum Trockenbügeln betätigen Sie den Dampfschalter nicht.

Wie reinige ich Böden mit der Bodendüse?

Befestigen Sie das Mikrofasertuch an der Düse, indem Sie das Tuch mit den Klettbändern nach oben auf den Boden legen und die Düse darauf drücken. Verbinden Sie die Verlängerungsrohre mit dem Dampfgriff. Fahren Sie langsam über die verschmutzten Flächen für ein besseres Ergebnis.

Wie verstaut man das Gerät?

Legen Sie die Rohre in die Halterungen, hängen Sie das Zubehör ein. Wickeln Sie den Dampfschlauch um die Rohre, befestigen Sie den Griff in der Bodendüse. Wickeln Sie das Netzkabel auf. Lagern Sie das Gerät an einem trockenen und frostfreien Ort.

Warum kommt der Dampf unregelmäßig?

Dies kann an einem verkalkten Kessel liegen. Entkalken Sie ihn. Nach Pausen kann sich Kondenswasser bilden: Richten Sie den Dampfstrahl auf ein Tuch, bis er gleichmäßig ist.

Wie pflege ich das Mikrofaserzubehör?

Waschen Sie die Tücher und Bezüge bei maximal 60 °C in der Maschine. Verwenden Sie keinen Weichspüler, um die Saugfähigkeit zu erhalten. Trocknen Sie sie nicht im Trockner.

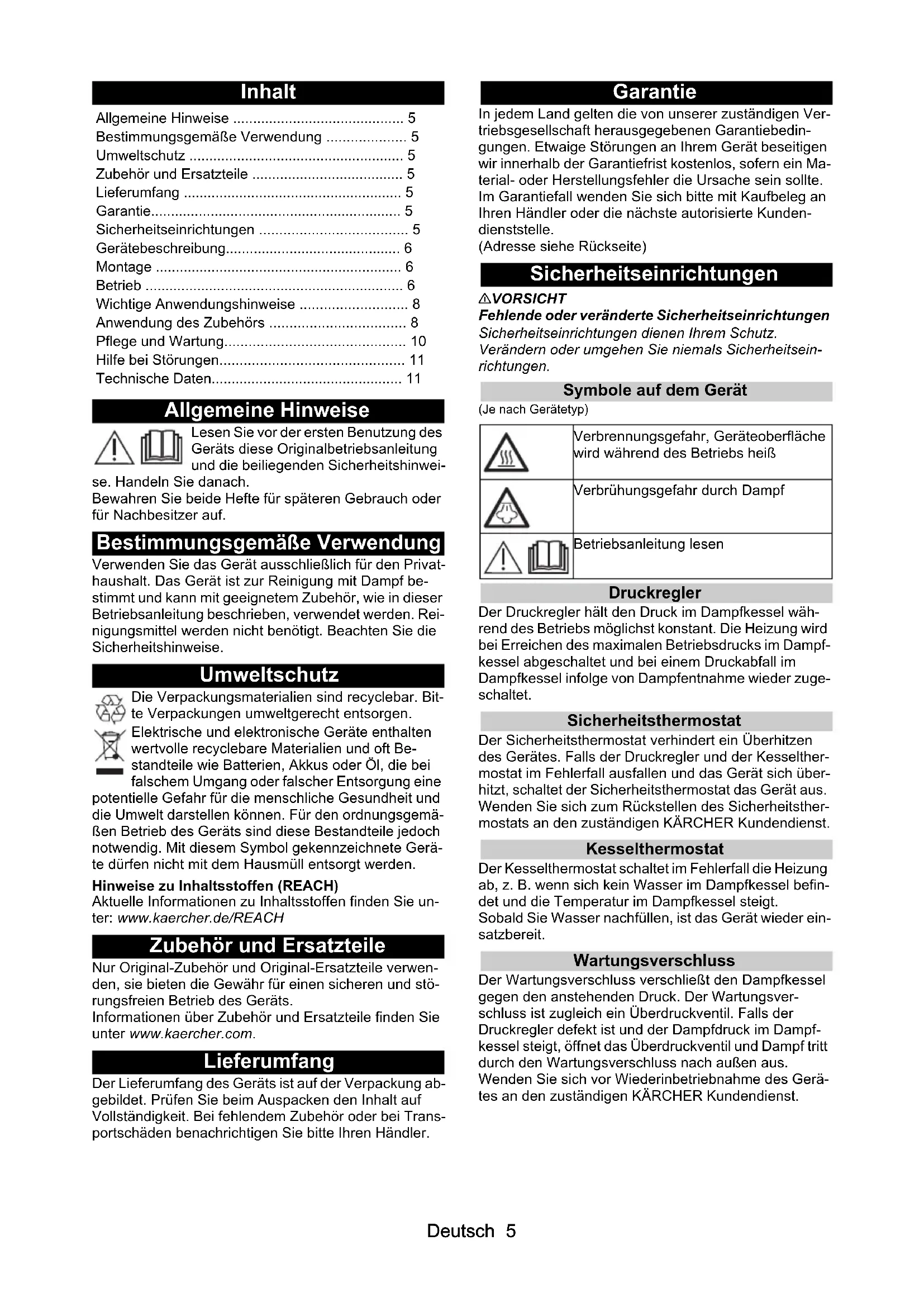

BEDIENUNGSANLEITUNG SI 4 EasyFix Iron Kärcher

Allgemeine Hinweise 5

Bestimmungsgemäße Verwendung 5

Umweltschutz 5

Zubehör und Ersatzteile 5

Lieferumfang 5

Garantie 5

Sicherheitseinrichtungen 5

Gerätebeschreibung 6

Montage 6

Betrieb 6

Wichtige Anwendungshinweise 8

Anwendung des Zubehörs 8

Pflege und Wartung 10

Hilfe bei Störungen 11

Technische Daten 11

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Reinigungsmittel werden nicht benötigt. Beachten Sie die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte entsorgen Sie die Verpackungen umweltgerecht.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundenstelle.

(Adresse siehe Rückseite)

Sicherheitseinrichtungen

△VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Symbole auf dem Gerät

(Je nach Gerätetyp)

Verbrennungsgefahr, Geräteoberfläche wird während des Betriebs heiß

Verbrühungsgefahr durch Dampf

Betriebsanleitung lesen

Druckregler

Der Druckregler hält den Druck im Dampfkessel während des Betriebs möglichst konstant. Die Heizung wird bei Erreichen des maximalen Betriebsdrucks im Dampfkessel abgeschaltet und bei einem Druckabfall im Dampfkessel infolge von Dampfentnahme wieder zugeschaltet.

Sicherheitsthermostat

Der Sicherheitsthermostat verhindert ein Überhitzen des Gerätes. Falls der Druckregler und der Kesselthermostat im Fehlerfall ausfallen und das Gerät sich überhitzt, schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostats an den zuständigen KÄRCHER Kundendienst.

Kesselthermostat

Der Kesselthermostat schaltet im Fehlerfall die Heizung ab, z. B. wenn sich kein Wasser im Dampfkessel befindet und die Temperatur im Dampfkessel steigt.

Sobald Sie Wasser nachfüllen, ist das Gerät wieder einsatzbereit.

Wartungsverschluss

Der Wartungsverschluss verschließt den Dampfkessel gegen den anstehenden Druck. Der Wartungsverschluss ist zugleich ein Überdruckventil. Falls der Druckregler defekt ist und der Dampfdruck im Dampfkessel steigt, öffnet das Überdruckventil und Dampf tritt durch den Wartungsverschluss nach außen aus. Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite Abbildung A

1 Gerätesteckdose mit Abdeckung ② Wassertank ③ Einfüllöffnung Wassertank 4 Schalter - Ein 5 Schalter - Aus ⑥ Kontrolllampe (grün) - Heizung ⑦ Kontrolllampe (rot) - Wassermangel ⑧ Tragegriff 9 Halter für Zubehör 10 Halter für Zubehör 11 Wartungsverschluss 12 Aufbewahrung für Netzanschlussleitung 13 Parkhalterung für Bodendüse 14 Netzanschlussleitung mit Netzstecker 15 Laufräder (2 Stück) 16 Lenkrolle 17 Dampfpistole 18 Dampfhebel 19 Entriegelungstaste 20 Wahlschalter für Dampfmenge (mit Kindersicherung) 21 Dampfschlauch 22 Dampfstecker 23 Punktstrahldüse 24 Rundbürste (klein) 25 Powerdüse 26 Rundbürste (groß) 27 Handdüse 28 Mikrofaserüberzug Handdüse 29 Verlängerungsrohre (2 Stück) 30 Entriegelungstaste 31 Bodendüse 32 Klettverbindung 33 Mikrofaserbodentuch (1 Stück) 34 Mikrofaserbodentuch (2 Stück) 35 Teppichgleiter 36 Entkalkungsmittel 37 Dampfbügeleisen 38 Kontrolllampe (orange) - Heizung

39 Schalter Dampf (unten)

40 Dampfstecker

** optional

Montage

Zubehör montieren

1. Lenkrolle und Laufräder einstecken und einrasten. Abbildung B
2. Die Abdeckung der Gerätesteckdose öffnen. Abbildung E
3. Den Dampfstecker in die Gerätesteckdose stecken, bis der Dampfstecker hörbar einrastet.

Abbildung E

1. Das offene Ende des Zubehörs auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Abbildung J

1. Das offene Ende des Zubehörs auf die Punktstrahldüse schieben.

Abbildung K

1. Verlängerungsrohre mit der Dampfpistole verbinden.

a Das 1. Verlängerungsrohr auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Das Verbindungsrohr ist verbunden.

b Das 2. Verlängerungsrohr auf das

1. Verlängerungsrohr schieben.

Die Verbindungsrohre sind verbunden.

Abbildung L

1. Zubehör und/oder Bodendüse auf das freie Ende des Verlängerungsrohres schieben.

Abbildung M

Das Zubehör ist verbunden.

Zubehör trennen

1. Wahlschalter für Dampfmenge nach halten. Dampfhebel ist gesperrt.
2. Abdeckung der Gerätesteckdose nach unten drücken und Dampfstecker aus der Gerätesteckdose ziehen.
3. Entriegelungstaste drücken und die Teile auseinanderziehen.

Abbildung R

Betrieb

Wasser einfüllen

Der Wassertank kann jederzeit zum Füllen abgenommen oder direkt am Gerät befüllt werden.

ACHTUNG

Schaden am Gerät

Durch ungeeignetes Wasser können die Düsen verstopfen bzw. die Wasserstandsanzeige beschädigt werden.

Füllen Sie kein reines destilliertes Wasser ein. Verwenden Sie maximal 50 % destilliertes Wasser, vermischt mit Leitungswasser.

Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein.

Füllen Sie kein gesammeltes Regenwasser ein.

Füllen Sie keine Reinigungsmittel oder andere Zusätze

(z.B. Düfte) ein.

Wassertank zum Befüllen abnehmen

1. Wassertank senkrecht nach oben ziehen.

Abbildung C

1. Wassertank senkrecht mit Leitungswasser oder einer Mischung aus Leitungswasser und maximal 50 % destilliertem Wasser bis zur Markierung "MAX" füllen.
2. Wassertank einsetzen und nach unten drücken, bis er einrastet.

Wassertank direkt am Gerät füllen

1. Leitungswasser oder eine Mischung aus Leitungswasser und maximal 50 % destilliertem Wasser aus einem Gefäß bis zur Markierung "MAX" in die Einfüllöffnung des Wassertanks füllen.

Abbildung D

Gerät einschalten

Hinweis

Befindet sich kein oder zu wenig Wasser im Dampfkessel, läuft die Wasserpumpe an und fördert Wasser vom Wassertank in den Dampfkessel. Der Füllvorgang kann mehrere Minuten dauern.

Hinweis

Das Gerät schließt alle 60 Sekunden kurzzeitig das Ventil, bzw. ist ein leises Klicken zu hören. Das Schlüften verhindert, dass sich das Ventil festsetzt. Der Dampfaustrag wird dadurch nicht beeinträchtigt.

1. Das Gerät auf festen Untergrund stellen.
2. Netzstecker in eine Steckdose stecken.

Abbildung F

1. Schalter-Ein drücken.

Die grüne Kontrolllampe-Heizung blinkt.

Abbildung G

1. Warten bis die grüne Kontrolllampe-Heizung konstant leuchtet.

Abbildung H

1. Dampfhebel drücken.

Abbildung I

Dampf strömt aus.

Dampfmenge regeln

Mit dem Wahlschalter für Dampfmenge wird die ausströmende Dampfmenge geregelt. Der Wahlschalter hat 3 Stellungen:

	Maximale Dampfmenge
	Reduzierte Dampfmenge
	Kein Dampf - Kindersicherung Hinweis In dieser Stellung kann der Dampfhebel nicht betetigt werden.

1. Den Wahlschalter für Dampfmenge auf benötigte Dampfmenge stellen.
2. Den Dampfhebel drücken.
3. Vor dem Beginn der Reinigung die Dampfpistole auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt.

Wasser nachfüllen

Bei Wassermangel blinkt die Kontrolllampe-Wassermangel rot und es ertönt ein Signalton.

Hinweis

Die Wasserpumpe füllt den Dampfkessel in Intervallen. Ist die Befüllung erfolgreich, erlischt die rote Kontrolllampe-Wassermangel.

Hinweis

Befindet sich kein oder zu wenig Wasser im Dampfkessel, läuft die Wasserpumpe an und fördert Wasser vom Wassertank in den Dampfkessel. Der Füllvorgang kann mehrere Minuten dauern.

ACHTUNG

Schaden am Gerät

Durch ungeeignetes Wasser können die Düsen verstopfen bzw. die Wasserstandsanzeige beschädigt werden.

Füllen Sie kein reines destilliertes Wasser ein. Verwenden Sie maximal 50 % destilliertes Wasser, vermischt mit Leitungswasser.

Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein.

Füllen Sie kein gesammeltes Regenwasser ein.

Füllen Sie keine Reinigungsmittel oder andere Zusätze (z. B. Düfte) ein.

1. Wassertank bis zur Markierung "MAX" mit Leitungswasser oder einer Mischung aus Leitungswasser und maximal 50 % destilliertem Wasser füllen. Das Gerät ist einsatzbereit.

Gerät ausschalten

1. Schalter-Aus drücken.

Abbildung P

Das Gerät ist ausgeschaltet.

1. Dampfhebel drücken, bis kein Dampf mehr ausströmt.

Abbildung Q

Der Dampfkessel ist drucklos.

1. Kindersicherung (Wahlschalter für Dampfmenge) nach hinten stellen.

Der Dampfhebel ist gesperrt.

1. Netzstecker aus der Steckdose ziehen.
2. Wassertank leeren.

Dampfkessel ausspülen.

Den Dampfkessel des Geräts spätestens nach jeder

1. Tankfüllung ausspülen.
2. Gerät ausschalten, siehe Kapitel Gerät ausschalten.
3. Gerät abkühlen lassen.
4. Wassertank leeren.
5. Zubehör aus den Zubehörhaltern nehmen.
6. Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohrs auf den Wartungsverschluss aufsetzen, in die Führung einrasten und aufdrehen.

Abbildung U

1. Dampfkessel mit Wasser füllen und kräftig schwenken. Dadurch lösen sich Kalkrückstände, die sich auf dem Boden des Dampfkessels abgesetzt haben.
2. Wasser vollständig aus dem Dampfkessel leeren. Abbildung V

Gerät aufbewahren

1. Verlängerungsrohre in die großen Halter für Zubehör stecken.
2. Handdüse und Punktstrahldüse auf je 1 Verlängerungsrohr stecken.
3. Große Rundbürste auf der Punktstrahldüse befestigen.
4. Kleine Rundbürste und Düsen in die mittleren Halter für Zubehör stecken.
5. Bodendüse in die Parkhalterung einhängen.

Abbildung S

1. Dampfschlauch um die Verlängerungsrohre wickeln und Dampfpistole in die Bodendüse stecken.

Abbildung T

1. Netzkabel um die Verlängerungsrohre wickeln.
2. Netzkabel in das Zubehörfach stecken.
3. Gerät an einem trockenen und frostsicheren Ort lagern.

Wichtige Anwendungshinweise

Bodenflächen reinigen

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit.

Auffrischen von Textilien

Vor einer Behandlung mit dem Gerät immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Textilien eindampfen, trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Beschichtete oder lackierte Oberflächen reinigen

ACHTUNG

Beschädigte Oberflächen

Dampf kann Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe und den Umleimer von Kanten lösen.

Richten Sie den Dampf nicht auf verleimte Kanten, da sich der Umleimer lösen könnte.

Verwenden Sie das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden.

Verwenden Sie das Gerät nicht zum Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen oder Parkett.

1. Zur Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

Glasreinigung

ACHTUNG

Glasbruch und beschädigte Oberfläche

Dampf kann versiegelte Stellen des Fensterrahmens beschädigen und bei niedrigen Außentemperaturen zu Spannungen an der Oberfläche von Fensterscheiben und dadurch zu Glasbruch führen.

Richten Sie den Dampf nicht auf versiegelte Stellen des Fensterrahmens.

Erwärmen Sie Fensterscheiben bei niedrigen Außentemperaturen, indem Sie die gesamte Glasoberfläche leicht eindampfen.

• Fensterfläche mit Handdüse und Überzug reinigen. Zum Abziehen des Wassers einen Fensterabzieher verwenden oder die Flächen trockenwischen.

Anwendung des Zubehörs

Dampfpistole

Die Dampfpistole kann für folgende Einsatzbereiche ohne Zubehör verwendet werden:

• Zum Beseitigen von leichten Falten aus hängenden Kleidungsstücken: Das Kleidungsstück aus 10-20 cm Entfernung bedampfen. Zum feuchten Staubwischen: Ein Tuch kurz eindampfen und damit über die Möbel wischen.

Punktstrahldüse

Die Punktstrahldüse eignet sich für die Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Je näher die Punktstrahldüse an der verschmutzten Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampfmenge am Düsenaustritt am höchsten sind. Starke Kalkablagerungen können vor dem Dampfreinigen mit einem geeigneten Reinigungsmittel behandelt werden.

Reinigungsmittel ca. 5 Minuten einwirken lassen und danach abdampfen.

1. Die Punktstrahldüse auf die Dampfpistole schieben.

Abbildung J

Rundbürste (klein)

Die kleine Rundbürste eignet sich für die Reinigung von hartnäckigen Verschmutzungen. Durch Bürsten können hartnäckige Verschmutzungen leichter gelöst werden.

ACHTUNG

Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen. Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die kleine Rundbürste auf die Punktstrahldüse montieren.

Abbildung K

Rundbürste (groß)

Die große Rundbürste eignet sich für die Reinigung von großen abgerundeten Flächen, z. B. Waschbecken, Duschwanne, Badewanne, Küchenspülbecken.

ACHTUNG

Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen.

Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die große Rundbürste auf die Punktstrahldüse montieren.

Abbildung K

Powerdüse

Die Powerdüse eignet sich für die Reinigung von hartnäckigen Verschmutzungen, Ausblasen von Ecken, Fugen usw.

1. Die Powerduse entsprechend der Rundbürste auf die Punktstrahldüse montieren.

Abbildung K

Handdüse

Die Handdüse eignet sich für die Reinigung von kleinen abwaschbaren Flächen, Duschkabinen und Spiegeln.

1. Die Handdüse entsprechend der Punktstrahldüse auf die Dampfpistole schieben.

Abbildung J

1. Überzug über die Handdüse ziehen.

Bodendüse

Die Bodendüse eignet sich für die Reinigung von abwaschbaren Wand- und Bodenbelägen, z. B. Steinboden, Fliesen und PVC-Böden.

ACHTUNG

Schaden durch Dampfeinwirkung

Hitze und Durchfeuchtung können zu Schäden führen. Prüfen Sie vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung an einer unauffälligen Stelle mit kleinster Dampfmenge.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen auf der zu reinigenden Fläche können bei der Dampfreinigung

zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

Wir empfehlen, den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit. Auf stark verschmutzten Flächen langsam arbeiten, damit der Dampf länger einwirken kann.

1. Verlängerungsrohre mit der Dampfpistole verbinden.

Abbildung L

1. Bodendüse auf Verlängerungsrohr schieben.

Abbildung M

1. Bodentuch an Bodendüse befestigen.

a) Bodentuch mit den Klettbändern nach oben auf den Boden legen.

b) Bodendüse mit leichtem Druck auf das Bodentuch stellen.

Abbildung N

Das Bodentuch haftet durch die Klettbefestigung selbsttätig an der Bodendüse.

Bodentuch abnehmen

1. Einen Fuß auf die Fußlasche des Bodentuchs stellen und die Bodendüse nach oben heben.

Abbildung N

Hinweis

Zu Beginn ist das Klettband des Bodentuchs noch sehr stark und lässt sich gegebenenfalls schwer von der Bodendüse entfernen. Nach mehrmaligem Gebrauch und nach dem Waschen des Bodentuchs lässt sich dieses gut von der Bodendüse entfernen und hat die optimale Haftung erreicht.

Bodendüse parken

1. Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Abbildung S

Teppichgleiter

Mit dem Teppichgleiter können Teppiche aufgefrischt werden.

ACHTUNG

Schaden an Teppichgleiter und Teppich

Verschmutzungen am Teppichgleiter sowie Hitze und Durchfeuchtung können zu Schäden am Teppich führen.

Prüfen Sie zudem vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung auf den Teppich an einer unauffälligen Stelle mit kleinster Dampfmenge.

Beachten Sie die Reinigungshinweise des Teppichherstellers.

Stellen Sie sicher, dass der Teppich vor Anwendung des Teppichgleiters abgesaugt und Flecken entfernt werden.

Entfernen Sie vor der Anwendung und nach Betriebspausen durch Abdampfen in einen Abfluss (ohne Bodentuch / mit Zubehör) mögliche Wasseransammlungen (Kondensat) im Gerät.

Verwenden Sie den Teppichgleiter nur mit Bodentuch an der Bodendüse.

Dampfreinigen Sie bei der Verwendung des Teppichgleiters mit schwacher Dampfstufe.

Richten Sie den Dampf nicht kontinuierlich auf eine Stelle (maximal 5 Sekunden), um eine starke Befeuchtung und das Risiko von Beschädigungen durch Temperatureinwirkung zu vermeiden.

Verwenden Sie den Teppichgleiter nicht auf hochflorigen Teppichen.

Teppichgleiter an Bodendüse befestigen

1. Bodentuch an Bodendüse befestigen, siehe Kapitel Bodendüse.

Abbildung N

1. Bodendüse mit leichtem Druck in den Teppichgleiter hineingleiten und einrasten lassen.

Abbildung O

1. Mit der Teppichreinigung beginnen.

Teppichgleiter von Bodendüse abnehmen

△VORSICHT

Verbrennungsgefahr am Fuß

Der Teppichgleiter kann sich beim Bedampfen erhitzen. Den Teppichgleiter nicht barfuß oder mit offenen Sandalen betreiben und abnehmen.

Den Teppichgleiter nur mit geeignetem Schuhwerk betreiben und abnehmen.

1. Die Lasche des Teppichgleiters mit der Schuhspitze nach unten drücken.
2. Die Bodendüse nach oben halten.

Abbildung O

Dampfdruck-Bügeleisen

Hinweis

Wir empfehlen den KÄRCHER Bügeltisch mit Aktiv-Dampfabsaugung zu verwenden. Dieser Bügeltisch ist optimal auf das erworbene Gerät abgestimmt. Er erleichtert und beschleunigt den Bügelvorgang. Der verwendete Bügeltisch sollte auf jeden Fall über einen dampfdurchlässigen, gitterartigen Bügeluntergrund verfügen.

Hinweis

Zu beachten ist, dass bei einem Bügeltisch ohne Dampfabsaugung eine Durchnässung des Bügeltischbezuges möglich ist, wenn sich Kondensat ansammelt.

Inbetriebnahme Dampfdruck-Bügeleisen

ACHTUNG

Sachschaden durch Kondensat / Feuchtigkeit

Beim Bügeln besteht die Möglichkeit, dass Kondenswasser auf den Boden tropft und empfindlichen Bodenbelag beschädigt.

Wenn möglich, Bügelarbeiten auf einem Bodenbelag ausführen, der unempfindlich gegenüber Kondenswasser (z. B. Fliesen / Stein) ist.

Bei empfindlichem Bodenbelag sicherstellen, dass der Bereich, auf den das Kondenswasser tropfen kann, ausreichend geschützt ist (z. B. wasserundurchlässige Fußmatte).

Hinweis

Die Bügeleisensohle muss heiß sein, damit der Dampf nicht an der Sohle kondensiert und auf die Bügelwäsche tropft.

1. Sicherstellen, dass sich Leitungswasser oder eine Mischung aus Leitungswasser und max. 50 % destilliertem Wasser im Dampfkessel des Dampfreinigers befindet.
2. Den Dampfstecker des Bügeleisens in die Gerätesteckdose stecken, bis er hörbar einrastet.
3. Den Dampfreiniger in Betrieb nehmen, siehe Kapitel "Gerät einschalten".
4. Warten, bis der Dampfreiniger einsatzbereit ist.
5. Das Bügeleisen ist einsatzbereit, sobald die Kontrollleuchte (orange) erloschen ist.
6. Während der Anwendung leuchtet die Kontrollleuchte auf, wenn das Bügeleisen nachheizt. Die Anwendung muss beim Nachheizen nicht unterbrochen werden.

Dampfbügeln

ACHTUNG

Schaden an Kleidungsstücken

Nichtbeachtung der Bügelangaben im Kleidungsstück kann zu Schaden führen.

Beachten Sie die Bügelangaben im Kleidungsstück.

Hinweis

Mit der fixen, optimalen Temperatureinstellung lassen sich alle bügelbaren Textilien ohne zusätzliche Temperatureinstellung bügeln.

Empfindliche Stoffe und Aufdrucke rückseitig mittels Dampf glätten, ohne direkten Kontakt mit dem Bügeleisen. Durch die Bedampfung mit einem Abstand von 2 - 3 cm zum Stoff werden die Fasern schonend aufgerichtet.

Hinweis

Das Bügeleisen ist mit einer Abschaltautomatik ausgestattet, die das Gerät ausschaltet, wenn es mehr als 5 Minuten nicht bewegt wurde. Diese Abschaltautomatik erhöht die Sicherheit und spart Energie, da das Bügeleisen nicht kontinuierlich aufheizt. Das Bügeleisen schaltet sich wieder ein, sobald es bewegt wird und beginnt mit der Aufheizung.

Hinweis

Für die vertikale Bedampfung von Gardinen und Kleidern etc. kann das Bügeleisen senkrecht gehalten werden.

1. Sobald die Kontrolllampe (orange) - Heizung des Bügeleisens erlischt, kann mit dem Bügeln begonnen werden.
2. Den Schalter Dampf am Griff betätigen. Dampf strömt aus, solange der Schalter gedrückt wird.
3. Vor Bügelbeginn und nach Bügelpausen den Dampfstoß auf ein Tuch richten, bis der Dampf gleichmäßig austritt.

Trockenbügeln

ACHTUNG

Schaden am Gerät

Wassermangel im Dampfkessel führt zu Schaden am Gerät.

Stellen Sie sicher, dass sich Wasser im Dampfkessel befindet.

ACHTUNG

Schaden an Kleidungsstücken

Nichtbeachtung der Bügelangaben im Kleidungsstück kann zu Schaden führen.

Beachten Sie die Bügelangaben im Kleidungsstück.

Hinweis

Mit der fixen, optimalen Temperatureinstellung lassen sich alle bügelgerechten Textilien ohne zusätzliche Temperatureinstellung bügeln.

Empfindliche Stoffe und Aufdrucke sollen nicht trocken gebügelt werden.

• Warten, bis die Kontrolllampe (orange) – Heizung des Bügeleisens – erlischt.

Das Bügeleisen ist bügelbereit.

Pflege und Wartung

Dampfkessel entkalken

Hinweis

Da sich Kalk im Gerät festsetzt, empfehlen wir, das Gerät nach der in der Tabelle genannten Anzahl von Füllungen des Wassertanks (TF = Tankfüllungen) zu entkalken.

Härtebereich °dH mmol/l TF
weich	0-7 0-1,3 100
I mitte	7-14 1,3-2,5 90
II	hart	14-21	2,5-3,8	75
V	sehr hart	>21 >3,8	50

Hinweis

Das Wasserwirtschaftsamt oder die Stadtwerke geben Auskunft über die Härte des Leitungswassers.

ACHTUNG

Beschädigte Oberflächen

Die Entkalkerlösung kann empfindliche Oberflächen angreifen.

Befüllen und entleeren Sie das Gerät vorsichtig.

1. Das Gerät ausschalten, siehe Kapitel Gerät ausschalten.
2. Das Gerät abkühlen lassen.
3. Den Wassertank leeren.
4. Das Zubehör aus den Zubehörhaltern nehmen.
5. Den Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohres auf den Wartungsverschluss setzen, in die Führung einrasten und aufdrehen.

Abbildung U

1. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung V

ACHTUNG

Geräteschaden durch Entkalkungsmittel

Ein ungeeignetes Entkalkungsmittel sowie die Fehldosierung des Entkalkungsmittels können das Gerät beschädigen.

Verwenden Sie ausschließlich das KÄRCHER Entkalkungsmittel.

Verwenden Sie 1 Dosiereinheit des Entkalkungsmittels für 0,5 l Wasser.

1. Entkalkungsmittellösung gemäß Angaben auf dem Entkalkungsmittel ansetzen.
2. Entkalkungsmittellösung in den Dampfkessel füllen. Den Dampfkessel nicht überfüllen.
3. Entkalkungsmittellösung ca. 8 Stunden einwirken lassen.
4. Entkalkungsmittellösung vollständig aus dem Dampfkessel leeren.
5. Den Entkalkungsvorgang gegebenenfalls wiederholen.
6. Den Dampfkessel 2-3 mal mit kaltem Wasser ausspülen, um alle Rückstände der Entkalkungsmittellösung zu entfernen.
7. Wasser vollständig aus dem Dampfkessel leeren.
8. Die Aufbewahrung für die Netzanschlussleitung trocknen.
9. Den Wartungsverschluss mit einem Verlängerungsrohr zuschrauben.

Pflege des Zubehörs

(Zubehör - je nach Lieferumfang)

Hinweis

Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hinweis

Zum Waschen der Tücher die Hinweise auf dem Waschzettel beachten. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können.

1. Bodentücher und Überzüge bei maximal 60 °C in der Waschmaschine waschen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

△WARNUNG

Stromschlag- und Verbrennungsgefahr

Solange das Gerät an das Stromnetz angeschlossen oder noch nicht abgekühlt ist, ist die Störungsbehebung gefährlich.

Ziehen Sie den Netzstecker.

Lassen Sie das Gerät abkühlen.

Die Kontrolllampe-Wassermangel blinkt rot und Signalton ertönt

Kein Wasser im Tank.

• Wassertank bis zur Markierung "MAX" füllen.

Die Kontrolllampe-Wassermangel leuchtet rot

Kein Wasser im Dampfkessel. Der Überhitzungsschutz der Pumpe hat ausgelöst.

1. Gerät ausschalten, siehe Kapitel Gerät ausschalten.
2. Wassertank füllen.
3. Gerät einschalten, siehe Kapitel Gerät einschalten. Der Wassertank ist nicht richtig eingesetzt oder verkalkt.
4. Wassertank abnehmen.
5. Wassertank spülen.
6. Wassertank einsetzen und nach unten drücken, bis er einrastet.

Dampfhebel lässt sich nicht drücken.

Der Dampfhebel ist mit der Kindersicherung gesichert.

• Kindersicherung (Wahlschalter für Dampfmenge) nach vorne stellen.

Dampfhebel ist entsperrt.

Lange Aufheizzeit.

Der Dampfkessel ist verkalkt.

• Dampfkessel entkalken.

Hoher Wasseraustrag.

Der Dampfkessel ist verkalkt.

• Dampfkessel entkalken.

Dampfdruck-Bügeleisen "spuckt" Wasser.

• Dampfkessel des Dampfreinigers ausspülen oder entkalken, siehe Kapitel Dampfkessel entkalken.

Nach Bügelpausen kommt Wasser tropfen aus dem Dampfdruck-Bügeleisen.

Bei längeren Bügelpausen kann Dampf in der Dampfleitung kondensieren.

• Nach Bügelpausen den Dampfstoß auf ein Tuch richten, bis der Dampf gleichmäßig austritt.

Technische Daten

Elektrischer Anschluss

Spannung	V
Phase ~ 1
Frequenz Hz 50-60
Schutzart IPX4
Schutzklasse I

Leistungsdaten Gerät

Heizleistung W 2000
Heizleistung Bügeleisen	W	700
Maximaler Betriebsdruck	MPa	0,35

Aufheizzeit	Minuten 4
Dauerdampfen	g/min	50
Maximaler Dampfstoß	g/min	110

Füllmenge

Wassertank	1	0,8
Dampfkessel	1	0,5

Maße und Gewichte

Gewicht ohne Zubehör	kg	4
Länge	mm	350
Breite	mm	280
Höhe	mm	270

Technische Änderungen vorbehalten.

Inhalt

Allgemeine Hinweise. 11

Bestimmungsgemäße Verwendung 11

Technische Daten.

Zubehör angeschlossen.

Das Zubehör ist angeschlossen.

Zubehör abnehmen

1. Stellen Sie den Wahlschalter für die Dampfmenge zurück.

Der Dampfhebel ist verriegelt.

Ziehen Sie den Netzstecker.

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
