BEDIENUNGSANLEITUNG Helix Track Capital Sports

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Teileübersicht 6

Zusammenbau 11

Cardiotraining im Überblick 20

Aufwärzung vor dem Training 23

Konsole und Tastenfunktionen 26

Training per KINOMAP App 31

Pflege und Wartung 43

Hinweise zur Entsorgung 44

Hersteller 44

English 45

Espanol 87

Français 129

Italiano 171

TECHNISCHE DATEN

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/35/EU (LVD)

2011/65/EU (RoHS)

2014/53/EU (RED)

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellen Merkmalen abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgeleen haben. Die Sicherheit und die Effizienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert werden, um safer verwendet werden zu konnen. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispelseweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,5 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu halten, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für ihre Gesundheit und Sicherheit darstellen können, oder Sie daranhindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihr's Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Horen Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei ihren einer dieser Zustände auftreten müssen Sie zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerätarf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im tatsächlichen Bereich verwendet werden.

Hinweis: Maximalgewicht des Benutzers: 130kg

• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestilten Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen oder Kleidung, welche Sie in ihrer Bewegungsfreiheit einschränken können.
• Halten Sie ihren Rücken während des Trainings gerade.
• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel und Muttern und Bolzen richtig festgezogen wurden.
• Beachten Sie die maximale Position für anpassbare Geräteile und gehen Sie nicht über die Markierung „Stopp" hinaus, da dadurch ein Risiko entstehen wurde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte Teile feststellen oder während der Verwendung Seltsame Geräusache, welche vom Gerät ausgegeben horen, stoppen Sie augenblicklich die Verwendung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder verschiedene den Geräts Vorsicht walten, damit Sie ihren Rücken nicht verletzen. Verwenden Sie immer rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls Hilfe einer weiteren Person.
• Alle beweglichen Gerätele (z.B. Pedale, Handgriffe, Sattel... etc.) müssen wochentlich gewartet werden. Überprüfen Sie diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder fixieren Sie das entsprechende Teilsofar.fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den gute Ausgangszustand wieder hergestellt haben.
• Achten Sie auf das Fehlen eines Freilaufsystems, was ein ernsthaftes Risiko darstellt.
• Halten Sie das Netzstromkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modifikationen (z.B. das Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in Gefahr bringen.
  Die Schwungscheibe wird während der Verwendung sehr heißt.
• Aktivieren Sie die Tastensperre, wenn Sie das Gerät nicht verwenden.

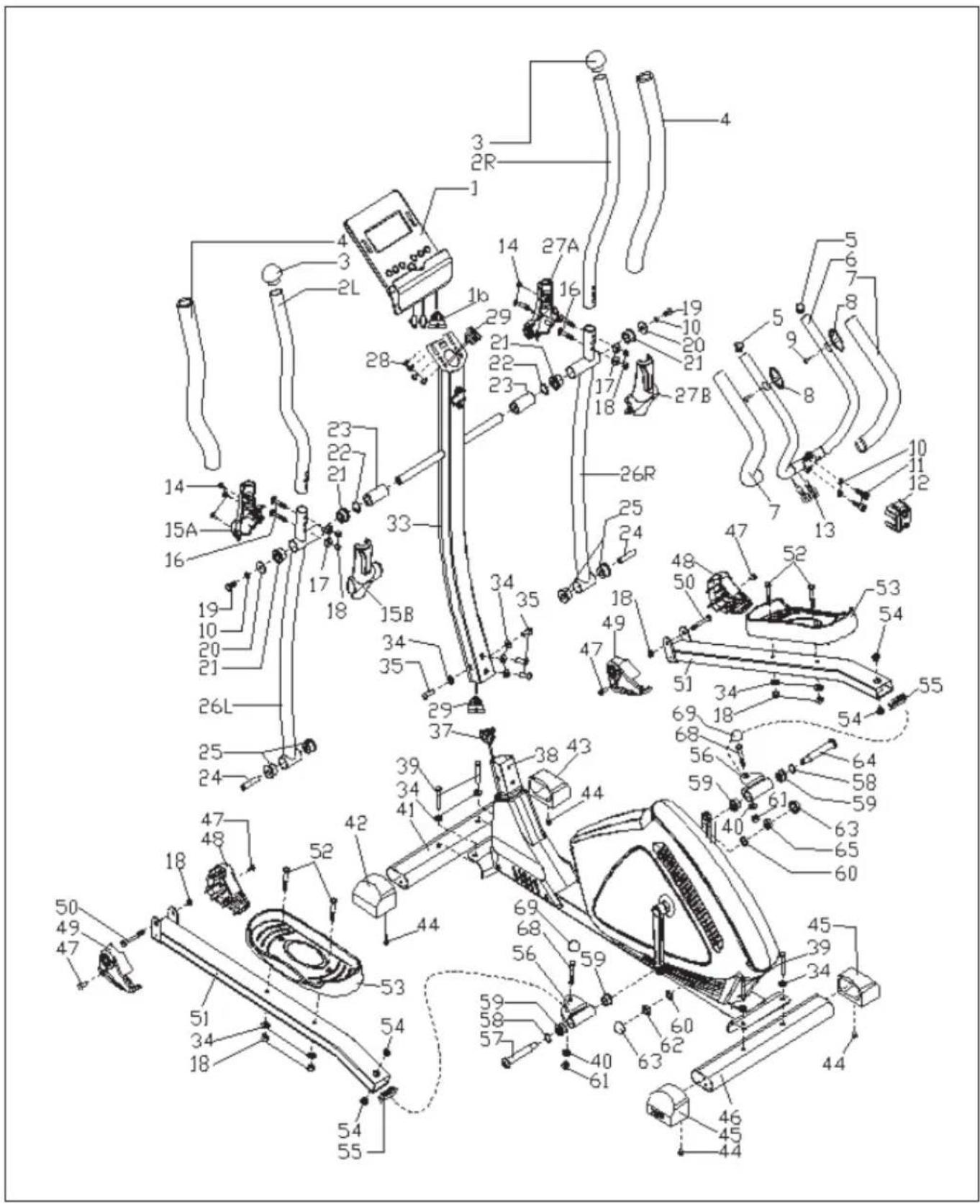

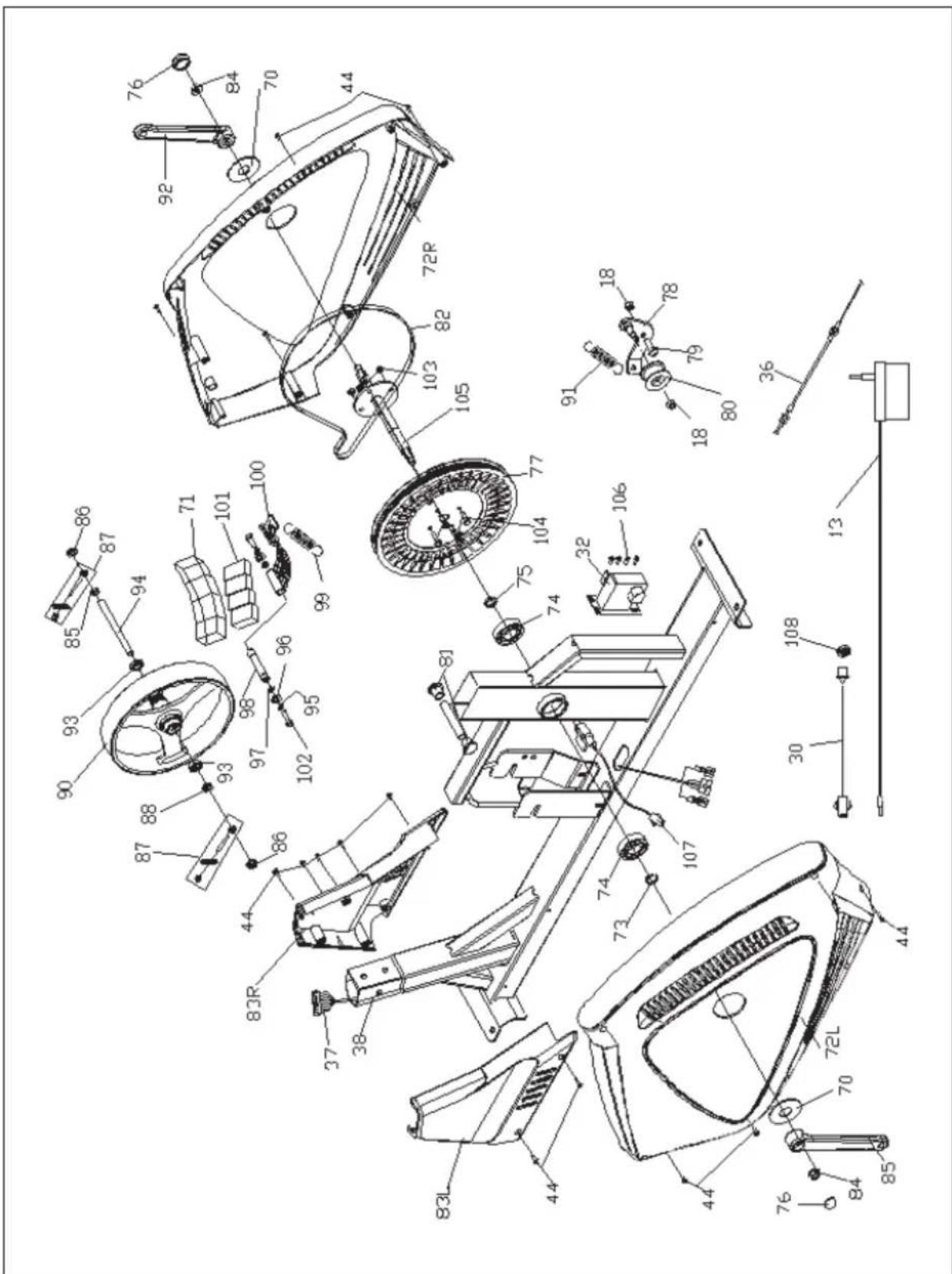

TEILEÜBERSICHT

Teileliste

Nr. Name	/ Merkmal Stk. Nr. Name/ Merkmal Stk.
1	Computer 1		41	Stabilisator vorne 1
2 L/R	Lenker (L/R) 2		42	Endkappe (L) 1
3	Endkappe Ø25 2		43	Endkappe (R) 1
4	Schaumstoffgriff 2		44	Schraube ST4.2x16 19
5	Verschlusskappe 2		45	Endkappe (R) 2
6	Mittlerer Lenker	1	46	Heckstabilisator	1
7	Schaumstoffmantel	2	47	Schraube M5x15	4
8	Pulsensor Ø25	2	48	Motorabdeckung (R)	2
9	Schraube ST4.2x19 2		49	Motorabdeckung (L)	2
10	Federscheibe D8	4	50	Sechskantschraube M8x75	2
11	Schraube M8x30	2	51	Pedalrohr	2
12	Kunststoffabdeckung	1	52	Sechskantschraube M8x45	4
13	Netzteil	1	53	Pedal	2
14	Schraube ST3x15	6	54	Buchse Ø14x12.5xØ10.1	4
15 A/B	Lenkerabdeckung (L)	2	55	Endkappe quadratisch J60x30x1.5	2
16	Schraube M8x40	4	56	Klammer	2
17	Unterlegscheibe D8xØ16x1.5 xR30 4		57	Pedalscharnierbolzen 1/2" (L)	1
18	Nylonmutter M8	12	58	Unterlegscheibe D16 2
19	Schraube M8x20	2	59	Buchse Ø24xØ20xØ16.1	4
20	Unterlegscheibe D8xØ32x2	2	60	Federscheibe 1/2"	2
21	Buchse Ø32xØ19x28 (II)	4	61	Nylonmutter M10	2
22	Unterlegscheibe D9	2	62	Nylon-Mutter 1/2" (L)	1
23	Buchse Ø32xØ19x65	4	63	Endkappe S19	2
24	Buchse Ø14xØ8.5x60 (III)	2	64	Pedalscharnierbolzen 1/2" (R)	1
25	Buchse Ø32xØ15x20 (I)	4	65	Nylonmutter 1/2" (R)	1
26 L/R	Unterer Lenker	2	66	Kurbel	--
27 A/B	Lenkerabdeckung (R)	2	67	Unterlegscheibe D4xØ12x1	4
28	Schraube M4x12	4	68	Sechskantschraube M10x55	2
29	Mittleres Kabel	1	69	Endkappe S17	2
30	Verkabelung der Stromversorgung	1	70	Kleiner Deckel	2
31	Schraube M5x40	1	71	Kunststoffgitter	1
32	Triebwerk 1		72 L/R	Kettenabdeckung (L/R)	2
33	Vorderer Pfosten	1	73	Schnappfeder	1
34	Unterlegscheibe D8xØ20x1.5	12	74	Lager	2
35	Schraube M8x16	4	75	Buchse	1
36	Spanndraht	1	76	Kunststoffabdeckung	2
37	Sensorleitung	1	77	Riemenscheibe	1
38	Hauptrahmen	1	78	Riemenplatte	1
39	Schraube M8x50	4	79	Schraube M8x25	1
40	Unterlegscheibe D10xØ20x2	2	80	Andruckrolle 1
Nr. Name/ Merkmal Stk. Nr. Name/ Merkmal Stk.
81	Rohrstopfen 297 Schnappfeder d12 2
82	Rippenriemen 198 Achse 1
83L/R	Kleine Abdeckung (L/R) 299 Zug federer 1
84	Sechskantmutter 2 100 Magnethalter 1
85	Kurbel (L) 1 101 Magnet 4
86	Mutter M10x1.0	1 102 Schraube 6x16		2
87	Schraubengruppe	2 103 Nylonmutter M6		4
88	Mutter M10x1xH5	1 104 Schraube M6x20		4
89	Lager	2 105 Achse 1
90	Schwungrad	1 106 Schraube M5-10		4
91	Zug federer 1 107 Sensorleitung 1
92	Kurbel (R)	1 108 Mutter M12		1
93	Lager	2		Maulschlüssel S17-19	1
94	Achse 1 Inbusschlüssel S6			1
95	Federscheibe d6	2		Maulschlüssel S13-14-15	1
96	Scheibe d6xØ12x1	2

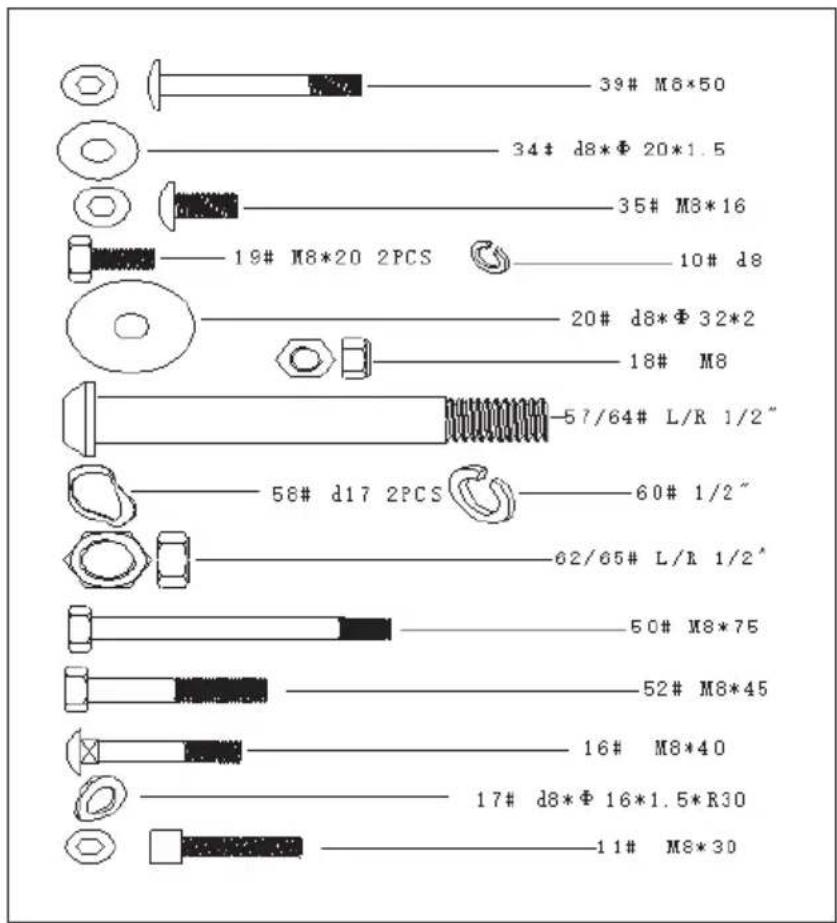

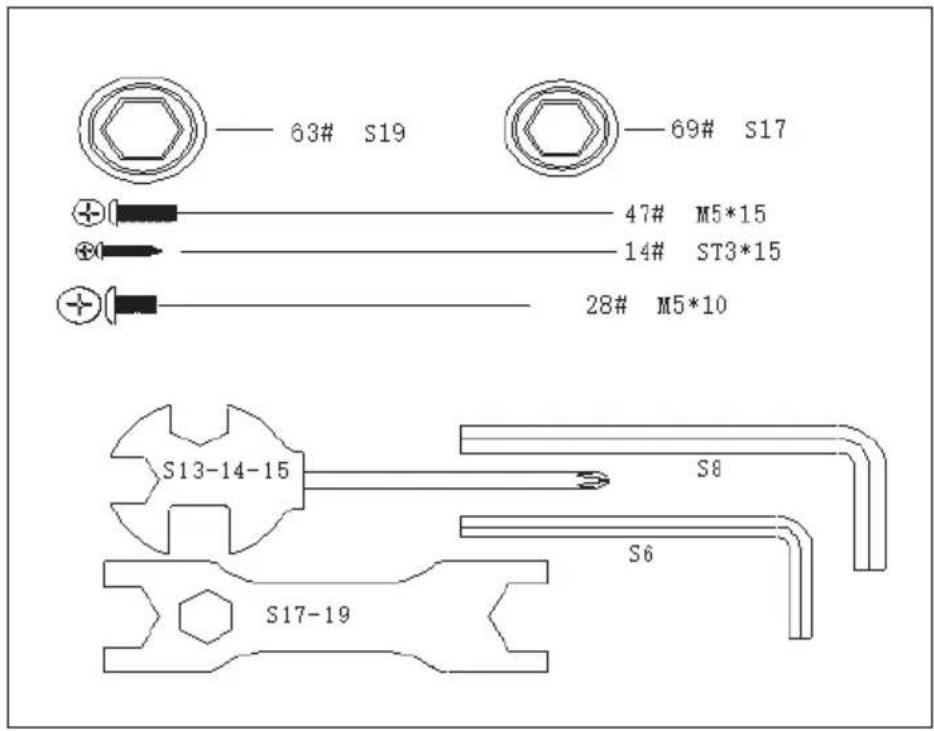

Kleinteile

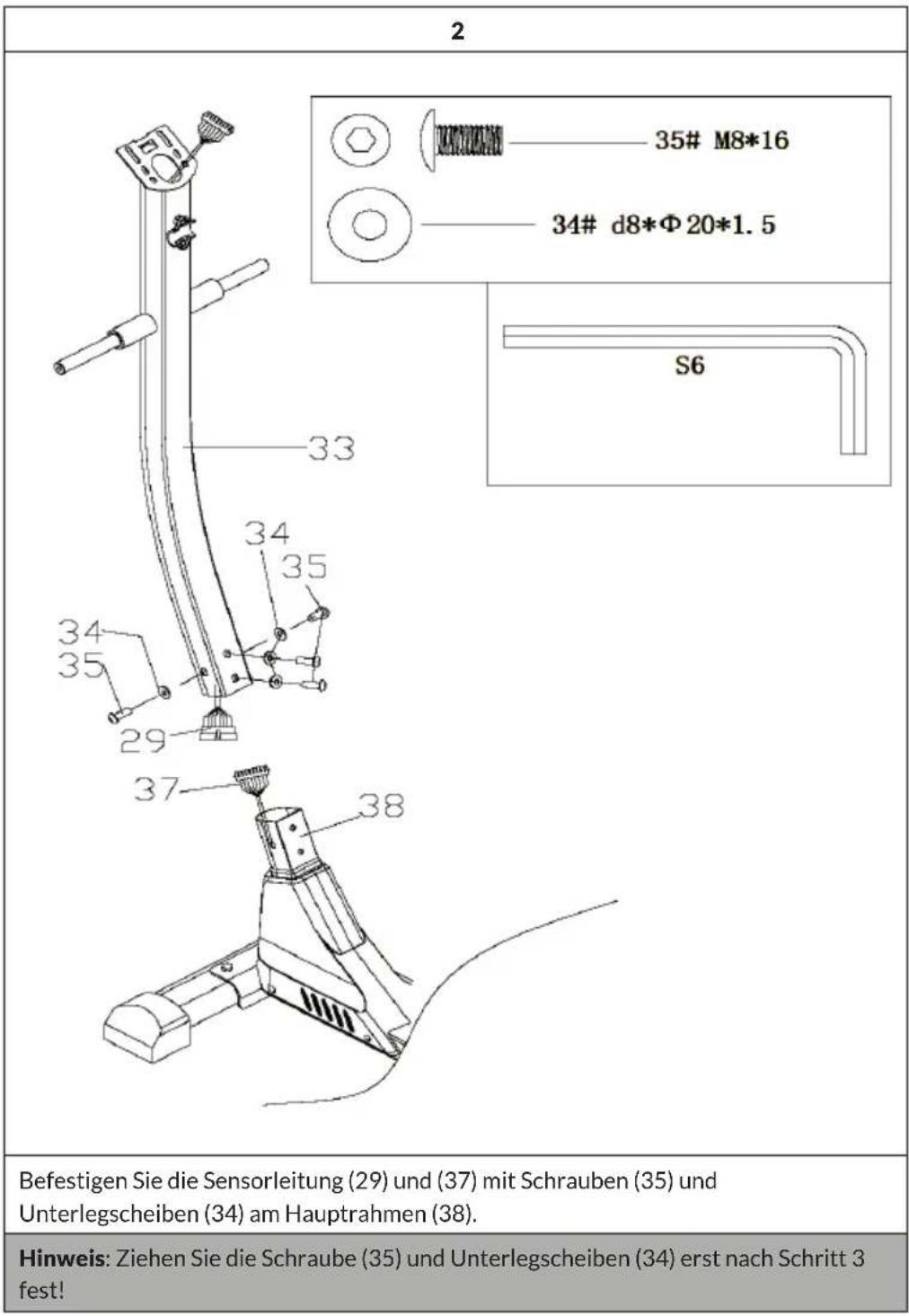

ZUSAMMENBAU

1

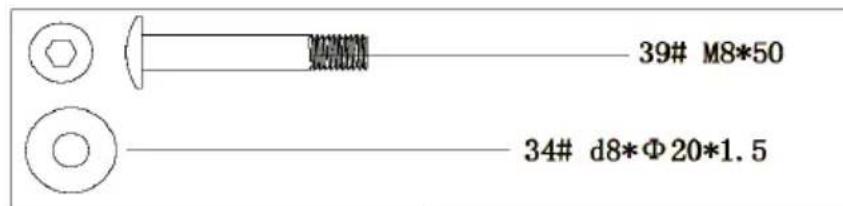

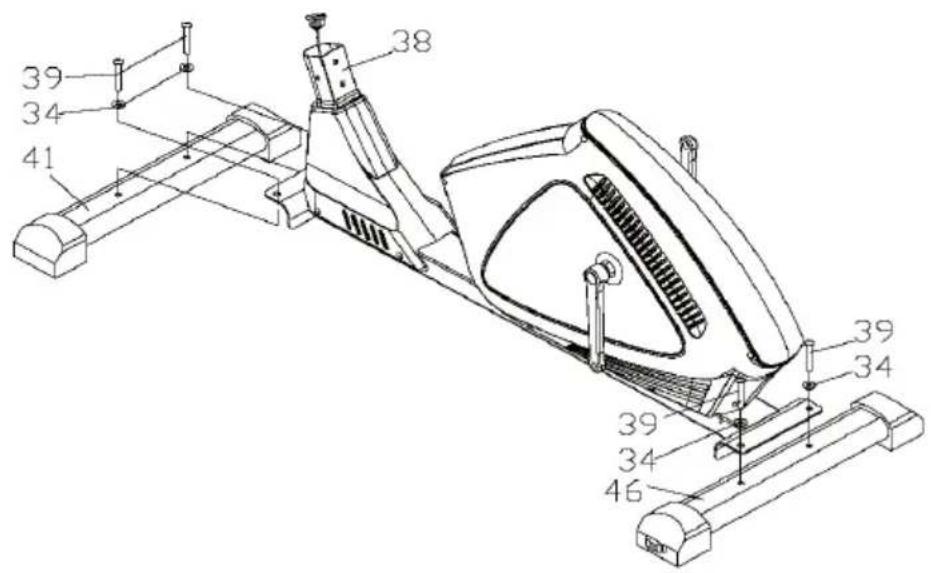

Befestigen Sie den vorderen (41) und den hinteren Stabilisator (46) mit Schrauben (39) und Unterlegscheiben (34) am Hauptnahmen (38).

3

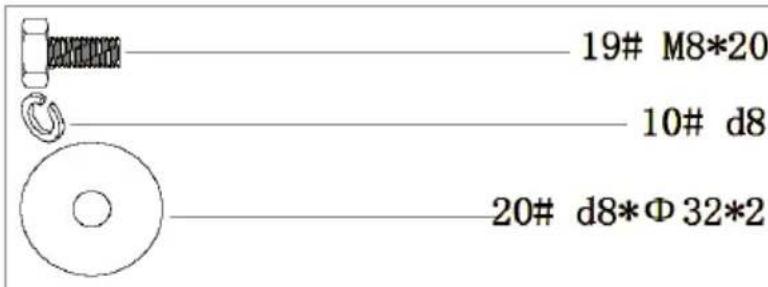

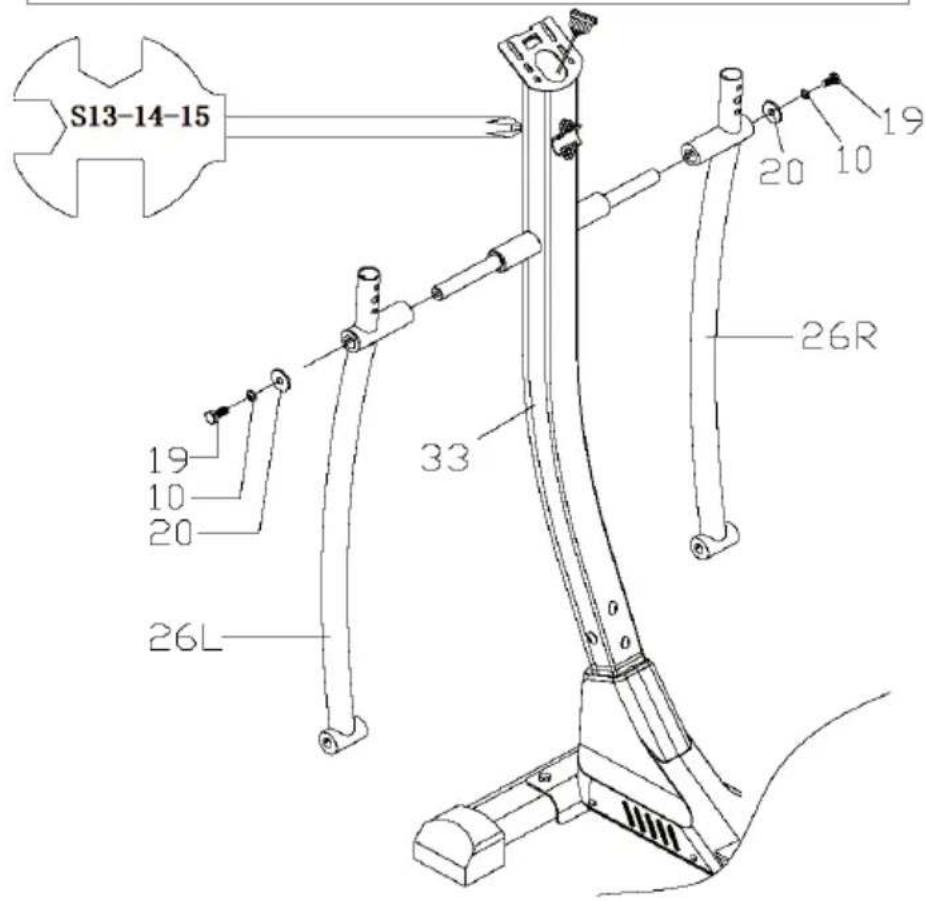

Befestigen Sie den unteren Lenker (26 L/R) mit Schrauben (19), Unterlegscheiben (10) und Federscheiben (10) am vorderen Pfosten (33).

4

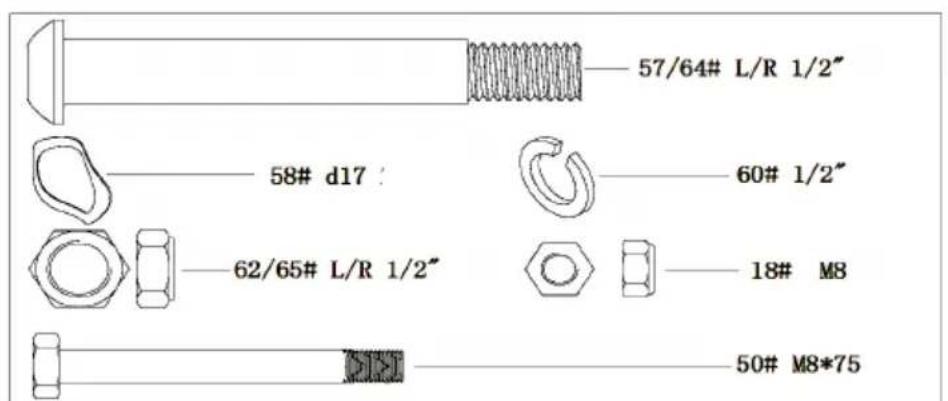

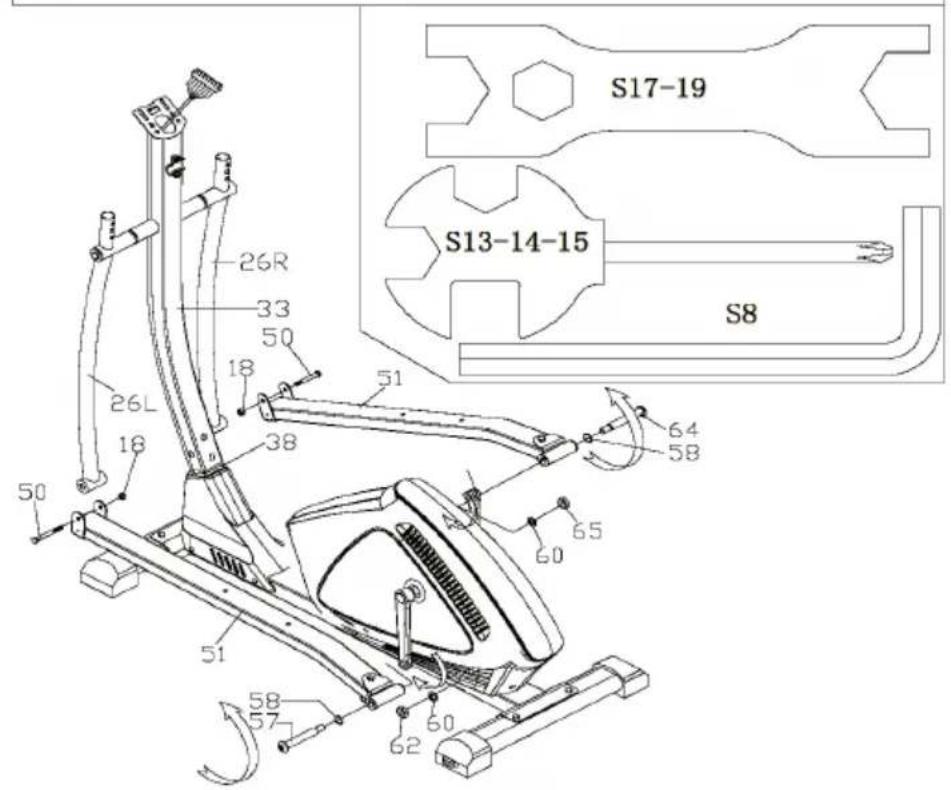

Befestigen Sie die Pedalrohr (51) mit Schrauben (50) und Nylon muttern (18) am unteren Lenker (26 L/R). Befestigen Sie die Pedalrohr (51) mittels Pedalscharnierbolzen (57/64) mit der Pedalkurbel (66/67). Montieren Sie das Pedalrohr (51) mit Unterlegscheiben (60) und Nylon muttern (62/65).
Hinweis: Vergewissern Sie sich, dass die mit (R) gekennzeichnete rechte Pedalschraube (67) am rechten Kurbelarm befestigt und im Uhrzeigersinn angezogen ist. Die mit (L) gekennzeichnete linke Pedalscharnierschraube (60) wird am linken Kurbelarm befestigt und gegen den Uhrzeigersinn angezogen.

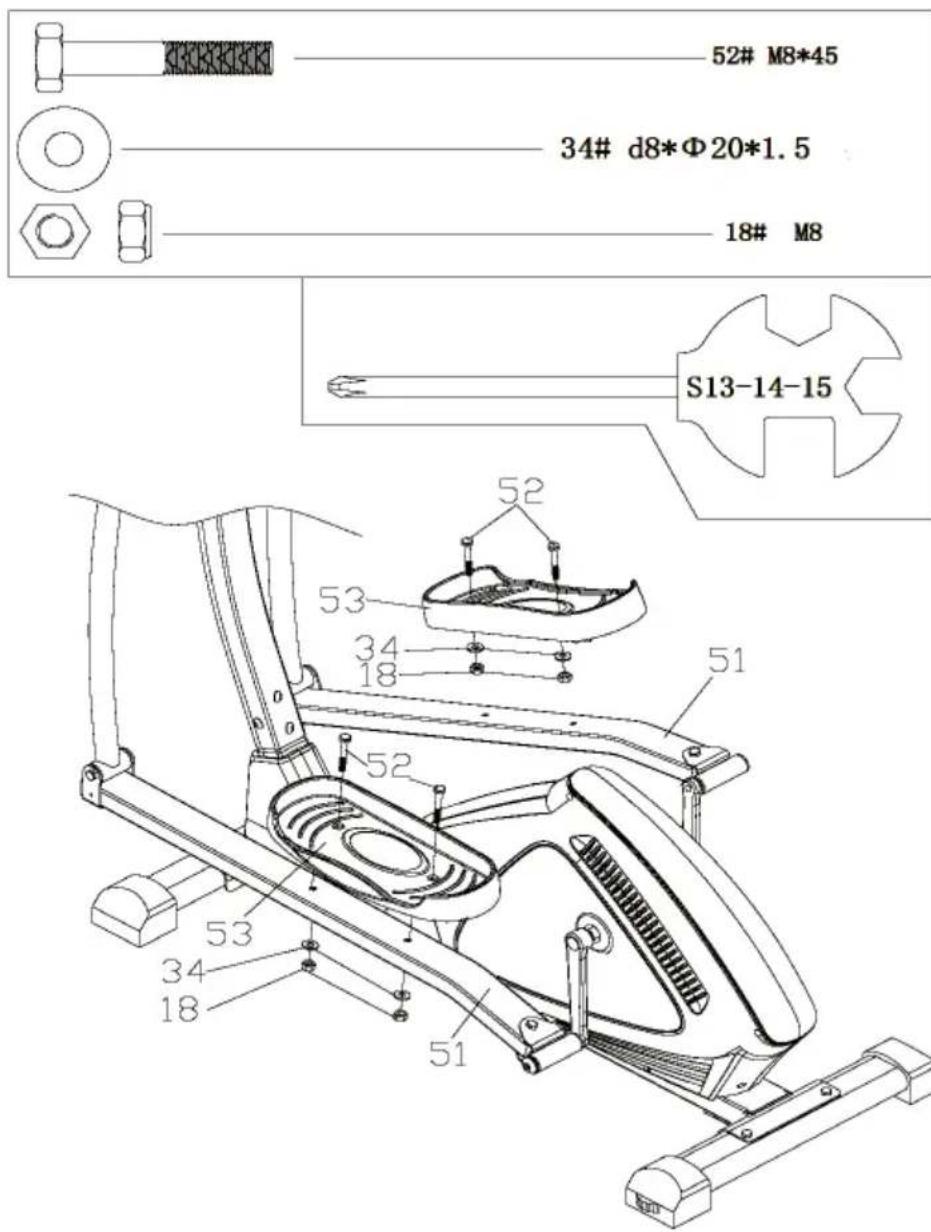

5

Montieren Sie die Pedale (53) mit Schrauben (52), Unterlegscheiben (34) und Nylon muttern (18) an den Pedalrohren (51).

7

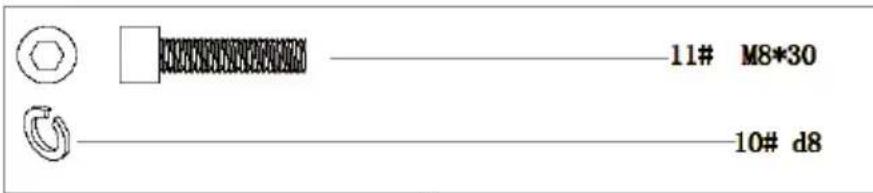

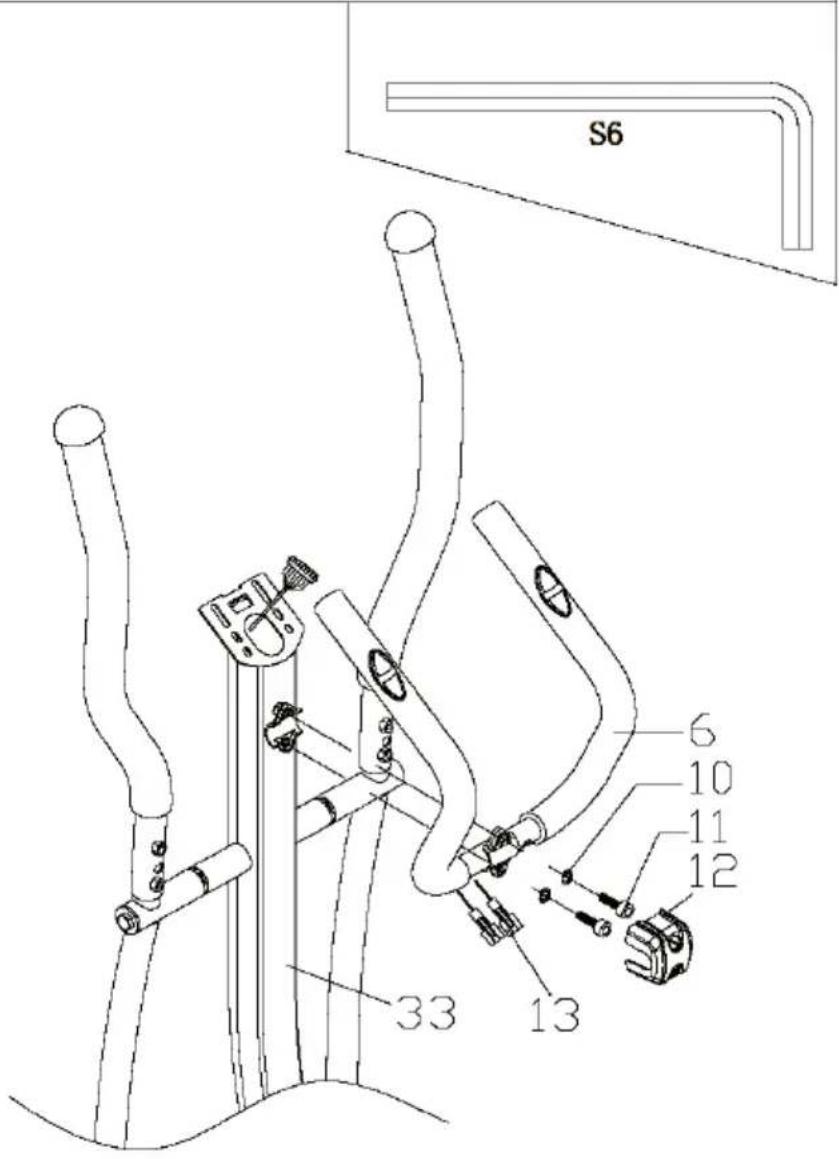

Befestigen Sie den mittleren Lenker (6) mit Schrauben (11) und Federscheiben (10) am vorderen Pfosten (33). Setzen Sie die Schrauben (11) und die Lenkerabdeckung (12) ein undziehen Sie die Schrauben fest.

9

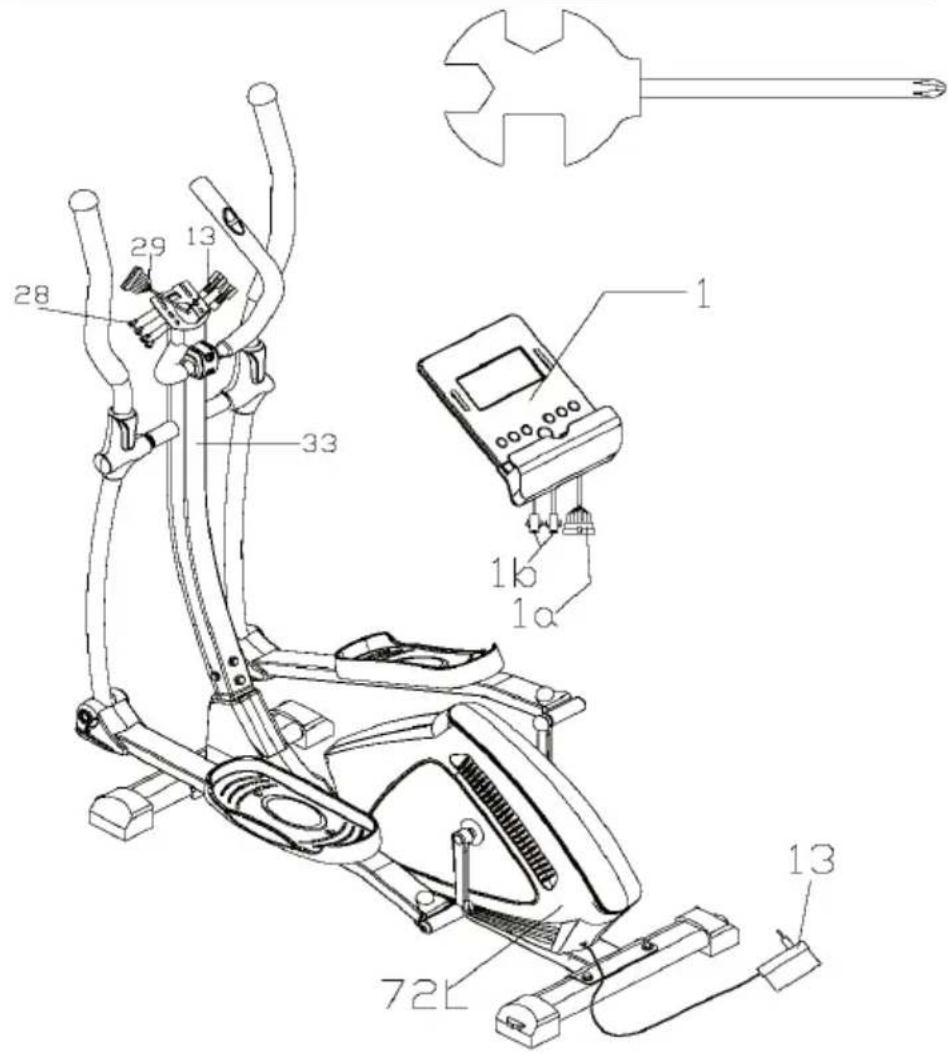

Verbinden Sie die Computerleitung (1b und 1a) mit dem mittleren Kabel (29) und dem Grillkabel (13). Befestigen Sie den Computer (1) mit der Schrauben (28) am vorderen Pfosten (33). Schließen Sie zum Schluss das Netzteil an.

Hinweis: Stellen sie sicher, dass sie alle Schrauben und Muttern gut angezogen sind, bevor sie mit dem Training beginnen.

CARDIOTRAINING IMÜBERBLICK

Regelmäßiges Cardiotraining regt das Herz-Kreislauf-System (Herz und Atmung) an. Man verbessert seine Kondition, verliert an Gewicht und verbrennt Fett. Dies ist also das empfohlene Training, wenn man abnehmer möchte. Wahrend des Trainings wird zuerst Glukse verbrannt, anschließend werden durch die Übungen die im Körper eingelagerten Fete verbrannt.

Anspruchsvolles Cardiotraining (z. B. Intervalltraining, Training mit hohem Widerstand und über langere Dauer) erfordert einen höheren Kraftaufwand und trainiert darüber der Ausdauer ebenfls die Muskulatur. In der Regel gilt: je regelmäßiger das Training,arto effizienter (auch bei kurzen Einheiten von 20 Minuten).

Während des Trainings

Der Wunderstand während der Cardio-Trainingsphase entscheidet maßgeblich über die Trainingsintensität und die damit in Verbindung stehenden Trainingsergebnisse.

Ein optimales Training beinhaltet eine Aufwärmphase (1), eine intensivere Cardio-Trainingsphase (2) sowie die abschließlich Erholungsphase (3). Wenn Sie Fortschritte machen oder Kalorien verbrennen wollen, sollen den sie diese 3 Phasen durchlaufen und so mindestens 20 - 30 Minuten auf dem Ergometer trainieren.

1. Aufwärmphase

Beginnen Sie Ihr Training immer mit einem geringen Wiederstand. Eine Aufwärmphase von 5-10 Minuten ist wichtig, weil ihre Muskeln aufgewärmt werden müssen. Insbesondere während der Aufwärmphase sollen den Sie Kreislauf und Muskelgruppen Zeit geben, sich auf das anschließende Workout einzustellen. Als Anfänger konnen Sie die ersten 3 Minuten auf der einfesten Stufe trainieren und sich entsprechend ihrem persönlichen Wohlbeforein stickweise steigern.

Nach ca. 10 Minuten können Sie dann in die Cardio-Trainingsphase wechseln. Sollten Sie Intervalltrainingsprogramme verwenden, steuert der Trainingscomputer den Widerstand je nach Intervallart und simuliert so wechselnde Anforderungen.

Die Cardio-Trainingsphase ist je nach Energieaufwand dem aeroben bzw. anaeroben Trainingsbereich zugeordnet. Diese Bereiche definieren sich wie folgt:

Aerober Trainingsbereich

In dieser Zone verbessern Sie Ihr Herz- und Kreislaufsystem und verbrennen Fett.

Trotz der leichten Anstrengung mit erhöhter Herzfrequenz, tieferer Atmung, Warmwerden und leichtem Schwitzen fühlen Sie sich aber nicht sehr angestrengt, die Atmung ist nicht wesentlich beschleunigt, so dass Sie sich noch gut mit demandem unterhalten konnten ohne außer Atem zu kommt, und Sie haben das Gefühl, dass Sie diese Belastung längerere Zeit durchhalten konnten, ohne dass sie sich verausgaben wurden. Es ist wie wenn Sie flott leicht bergauf marschieren.

Die Muskeln und das Herz arbeiten intensiver und konnen den Großteil ihres Energiebedarfs unter Verwendung von Sauerstoff aus der aeroben Energieproduktion gewinnen. Die anaerobe Energiegewinnung ist bzw in keinem Umfang auch aktiv, aber nur soweit, als alle dadurch produzierte Milchsäure gleichzeitig wieder abgebaut werden kann. In thisem aeroben Trainingsbereich sollen den Großteil Ihres Trainings absolvieren.

Wenn Sie die Belastung weiter steigern, dann kommt Sie irgendwann eine Grenze, an der die auf Sauerstoff basierte Energiegewinnung nicht mehr in der Lage ist, die Energieproduktion zu steigern, so dass sich die anaerobe Energiegewinnung in verstärktem Ausmaß dazu schalten muss. Sie treten jetzt über in den anaeroben Trainingsbereich.

Anaerober Trainingsbereich

In dieser Zone verbessern Sie ihre Leistung und ihre Geschwindigkeit. Sobald Sie Ihr Training in diese Phase nochmals steigern, wird die Bewegungsarbeit wegen des ansteigenden Laktatspiegels wesentlich anstrengender, man beginnnt stärker zu schwitzen, die Atmung wird Schneller, und nach mehr oder weniger langer Zeit, das hangt vom Trainingszustand ab, ermüden die Muskeln, man führt sich insgesamt erschöpf und kann nicht mehr auf diesen Niveau weitermachen.

3. Erholungsphase

Zum Abschluss verbleiben Sie mindestens 5 Minuten in der Erholungsphase und nutzen auch hier wieder geringe Widersstandsstufen ohne hohen Kraftaufwand. Die Erholungs- oder Rekuperationsphase ist außer dem hilfreich, um einen möglichen Muskelkater nach dem Training vorzubeugen. Sehr ratsam ist nach einer intensiven Trainingsinheit bereits eine aktive Regeneration, wie zum Beispiel ein heiBes Bad, ein Gang in die Sauna oder eine Massage.

Trainingsfortschritte

Ihr Training kann auf diese Weise monatlich gesteigert werden, indem Sie vor allem die Cardio-Trainingsphase verlangern bzw. eine höhere Widersstufe (bzw. ein anspruchsvolleres Intervalltraining) durchführren.

Essen und Trinken

• Trinken Sie vor, während und nach dem Training.
• Trinken Sie während des Trainings mindestens 2 Schluck Wasser (10 bis 20 cl) alle 10-15 Minuten.
• Wenn Ihr Training länger als 1 Stunde dauert, sollen den Sportgetränk trinken, um dem Körper vor dem Dehydrieren beim Sport zu schützen.
• Für ein optimales Cardio-Training ist eine angepasste Ernährung sowohl vor als auch nach einer körperlichen Aktivität sehr wichtig.

Vor dem Training sollenn Sie vorzugsweise Kohlenhydrate essen, die beispiselsweise im Reis und in den Nudeln zu finden sind, da sie dem Körper eine wichtige Menge an Energie zur Verfügung stellen.

Nach dem Training mussen Sie «auftanken» mit Proteinen, die Sie in den Eiern, im Joghurt und in getrockneten Früchten finden. Selbst wenn Sie abnehmen wollen ist es absolut notwendig nach dem Training zu essen, damit sich Ihr Körper regeneriert.

AUFWÄRMUNG VOR DEM TRAINING

Führer Sie die Aufwärmbewegungen vor jeder Trainingsinheit durch. So mobilisieren Sie ihre Gelenke und aktivieren die Muskulatur.

Sollten Sie sich bei einzelnen Bewegungen unwohl führten oder Schmerz empfinden, so überspringen Sie diese Übung und stimmen sich über ein spezifisches Aufwärmltraining mit ihrem Arzt bzw. Fitnessstrainer ab.

Jede Bewegung sollte einige Wiederholungenethoden (rechts und links) sodassie entspannt ins Cardiotraining startenkonnen.

Nehmen Sie sich für die folgende CapitalSports-Trainingsroutine etwa 5 Minuten Zeit:

2	3
Hüfte drehen während die Arme gestrekt sind. Die Fußbe sind darauf nicht fest am Boden fixiert (die Fußgelenke begleiten die Körperdrehung).	Hüfte beugen, ein Arm gestrekt nach oben. Verbleiben Sie in dieser Position jeweils eine Sekunden pro Seite.

4
Stellen sie sich auf ein Bein und halten den Spann mit der Hand. Hier mobilisieren Sie ihr Fußgelenk und strecken den Oberschenkelleitung. Stützen Sie sich gegebenfalls ab, um Ihr Gleichgewicht zu halten. Verbleiben Sie auf einem Bein und drehen das Fußgelenk nun kreisformig in beiden Richtungen.
5	6
Stellen Sie beim Kniebeugen die Fuß etc. schulterbreit nebeneinander und senken sie mit gestreckten Armen die Hüft ab. Versuchen Sie darauf den Rücken gestreckt zu halten.	Setzen Sie sich mit begeugten Beinen so hin, dass die Fußsohlen sich berühren. Federn Sie leicht mit den Knien. Hierbei mobilisieren Sie darüber den Fußgelenken die gesamte äußere Oberschenkelpartie. Halten Sie hierbei die Fußgelenke bei gestrecktem Rücken.

7

Beugen Sie sich sitzend und mit gestreckten Beinen nach vorne. Versuchen Sie die Fußknöchel zu halten und sich weiter zu den Zehenspitzen vorzutasten.

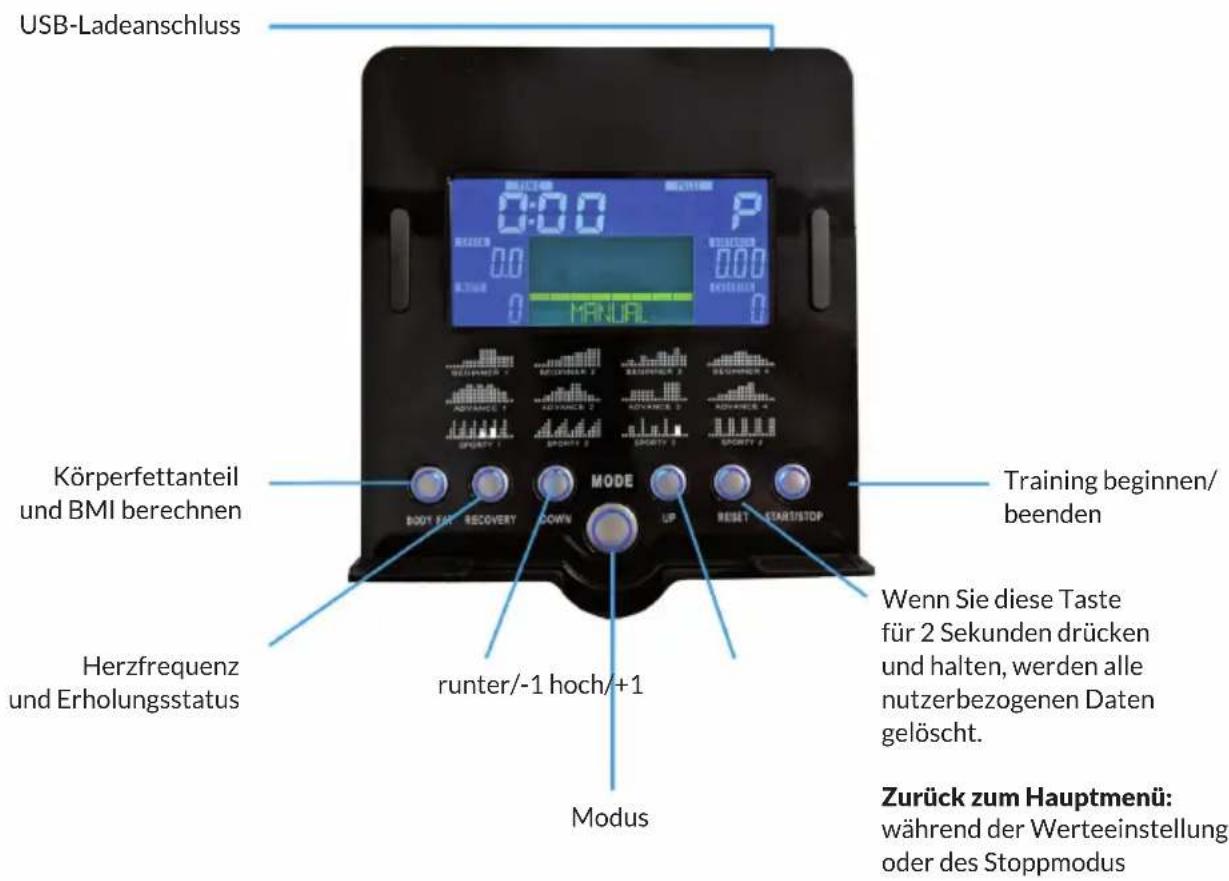

KONSOLE UND TASTENFUNKTIONEN

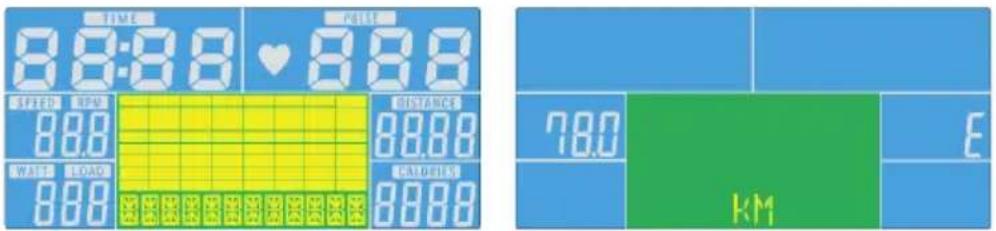

Einschalten

Wenn Sie den Netzstecker des Geräts in die Steckdose stecken, wird der Computer eingeschaltet und alle Elemente leuchten für 2 Sekunden auf dem LCD-Bildschirm auf. Nach 4 Minuten wechselt das Gerät in den Energiesparmodus, wenn das Gerät nicht verwendet und kein Puls aufgezeichnet wird. Drücken Sie eine beliebige Taste, um den Energiesparmodus zu beenden.

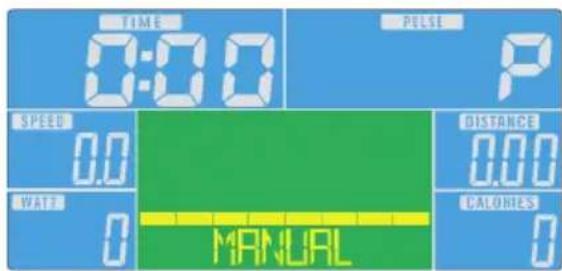

Manueller Modus (Manual)

Drücken Sie START im Hauptmenu, um das Training im manuellen Modus zu starten.

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie MANUAL und drücken Sie MODE, um das Programm aufzurufen.
• Drücken Sie HOCH oder RUNTER, um TIME, DISTANCE, CALORIES oder PULSE einzustellen und drücken Sie MODE zur Bestätigung.
• Drucken Sie die Taste START/STOP, um das Training zu starten. Drucken Sie HOCH oder RUNTER, um den Widerstand einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu unterbrechen.
  Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

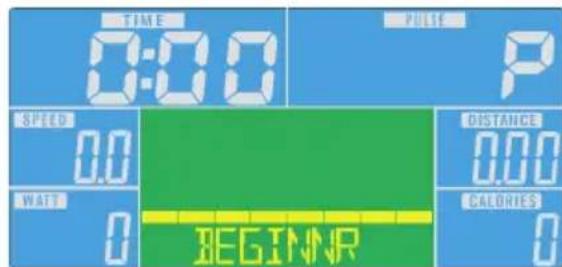

Einsteiner-Modus (Beginner)

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie den Einsteiniger-Modus (Beginner) und drücken Sie die Taste MODE, umihn aufzurufen.
• Drücken Sie HOCH oder RUNTER, um die Zeit einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu starten. Drücken Sie HOCH oder RUNTER, um den Widerstand einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu unterbrechen.
  Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

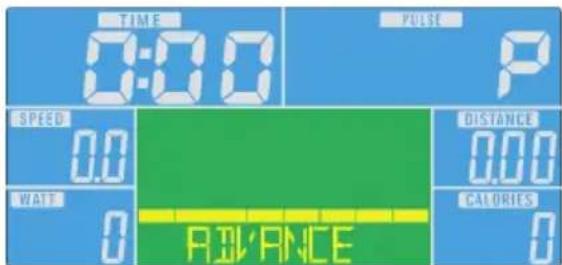

Fortgeschrittenen-Modus (Advanced)

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie den Fortgeschrittenen-Modus (Advanced) und drücken Sie MODE, umihn aufzurufen.
• Drücken Sie HOCH oder RUNTER, um die Zeit einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu starten. Drücken Sie HOCH oder RUNTER, um den Widerstand einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu unterbrechen.
  Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

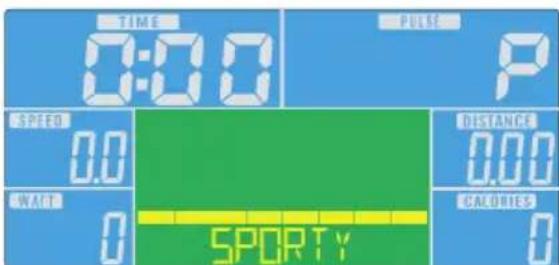

Sportlicher Modus (Sporty)

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie den Sportlichen-Modus (Sporty) und drücken Sie MODE um jhn aufzurufen
• Drücken Sie HOCH oder RUNTER, um die Zeit einzustellen.
• Drucken Sie die Taste START/STOP, um das Training zu starten. Drucken Sie HOCH oder RUNTER, um den Widerstand einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu unterbrechen.
  Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

Cardio-Modus (Cardio)

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie den Cardio-Modus (Cardio) und drücken Sie MODE, umihn aufzurufen.
• Drücken Sie HOCH oder RUNTER, um 55%, 75%, 90% oder TAG (TARGET H.R. = Zielherzfrequenz) auszuwahlen (Die Standardeinstellung ist: 100).
• Drücken Sie HOCH oder RUNTER, um die Trainingszeit einzustellen.
• Drücken Sie die Taste START/STOP, um das Training zu starten oder zu stoppen. Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

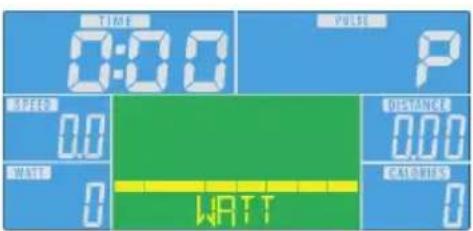

Watt-Modus (Watt)

• Drücken Sie HOCH oder RUNTER, um das Trainingsprogramm auszuwahlen. Wahlen Sie den WATT-Modus (Watt) und drücken Sie MODE, umihn aufzurufen.
• Drücken Sie HOCH oder RUNTER, um die WATT-Zahl einzustellen (Die Standardeinstellung ist: 120)
• Drücken Sie HOCH oder RUNTER, um die Zeit einzustellen.
• Drucken Sie die Taste START/STOP, um das Training zu starten. Drucken Sie HOCH oder RUNTER, um die Wattzahl anzupassen.
• Drücken Sie die Taste START/STOP, um das Training zu unterbrechen.
  Drücken Sie RESET, um zum Hauptmenu zurückzukehren.

Displayanzeigen und Funktionen

Funktion Beschreibung

TIME Bereits während des Trainings vergangene Zeit Bereich: 0:00 ~ 99:59

SPEED Trainingsgeschwindigkeit Bereich: 0,0 ~ 99,9

DISTANCE Trainingsdistanz Bereich: 0,0 ~ 99,9

CALORIES Währendes Trainings verbrannte Kalorien Bereich: 0 ~ 999

PULSE Herzschläge während der Minute werden während des Trainings angezeigt. Alarm, wenn der PulsHigher als der Zielpuls ist.

RPM Umdrehungen pro Minute Bereich: 0 ~ 999

WATT Im Watt-Modus, erhält das Gerät einen voreingestelltten Watt-Wert aufrecht (einstellbarer Bereich: 0 ~ 350)

MANUAL Training im manuellen Modus.

PROGRAM Auswahl zwischen den Programmen „Anfänger“, „Fortgeschritten“ und „Sportlich“.

CARDIO Trainingsmodus mit der Zielherzfrizenz.

iConsole und App

Aktivieren Sie auf Ihrtem Tablet BT, suchen Sie in der listened nach dem Gerät und drücken Sie auf verbinden (Password:0000).

Hinweis: Sobald die Konsole via BT mit dem Tablet verbunden ist, schaltet dieser sich aus. Schließen Sie die App und schalten Sie BT auf dem iPad aus. Die Konsole schaltet sich dann automatisch wieder ein.

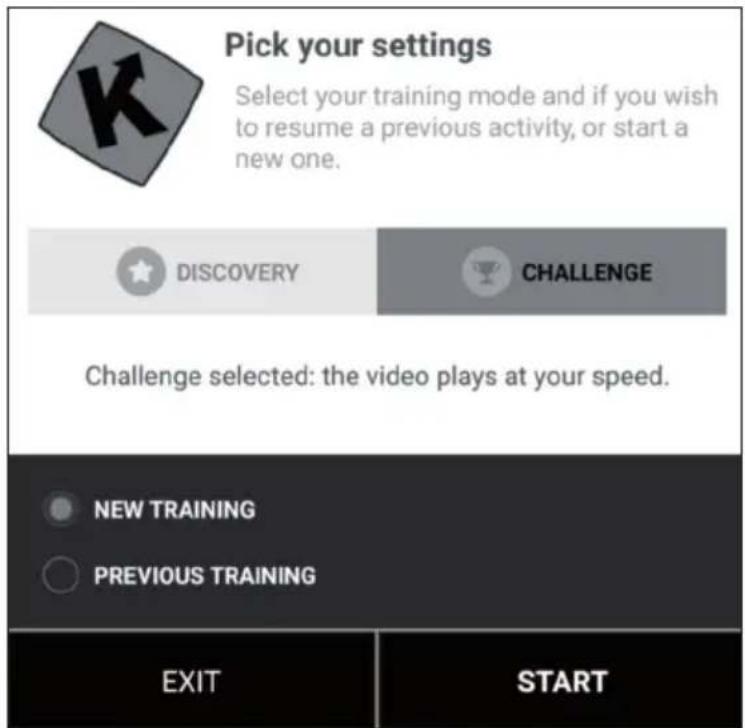

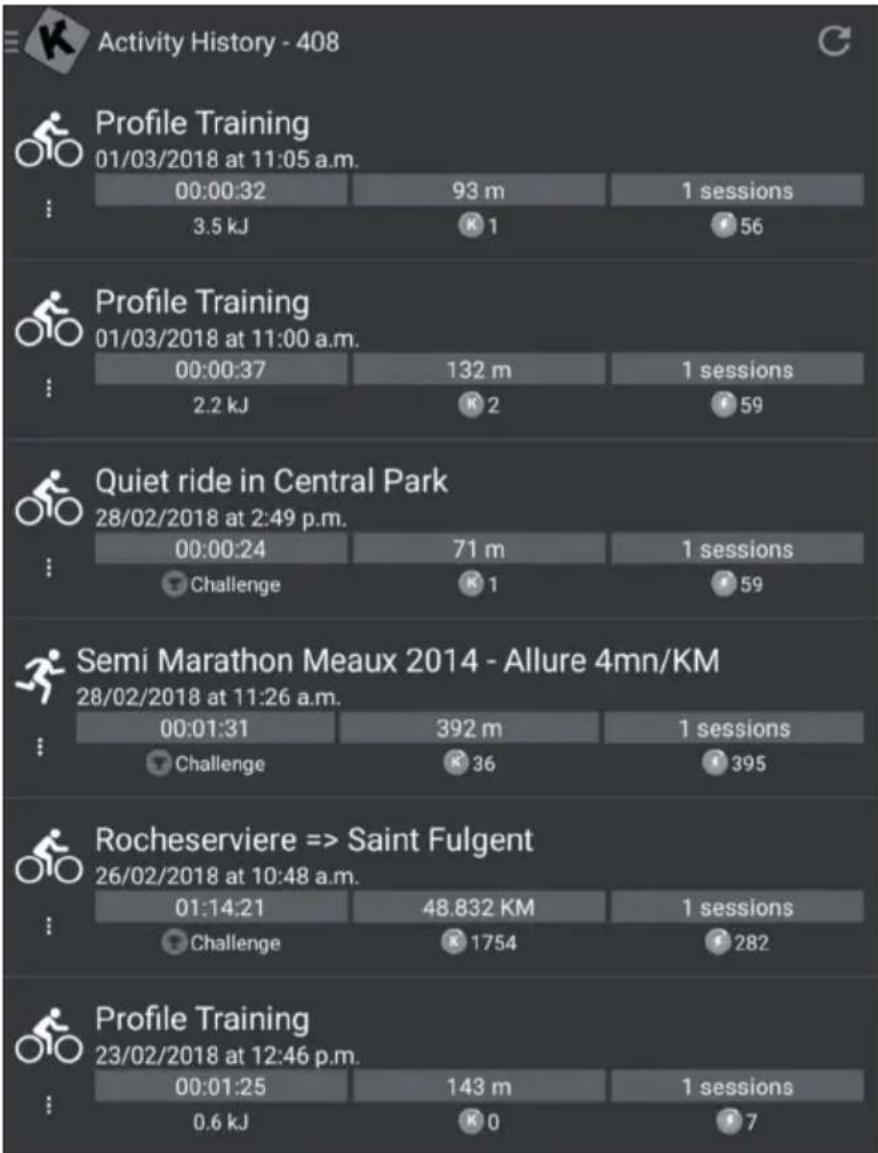

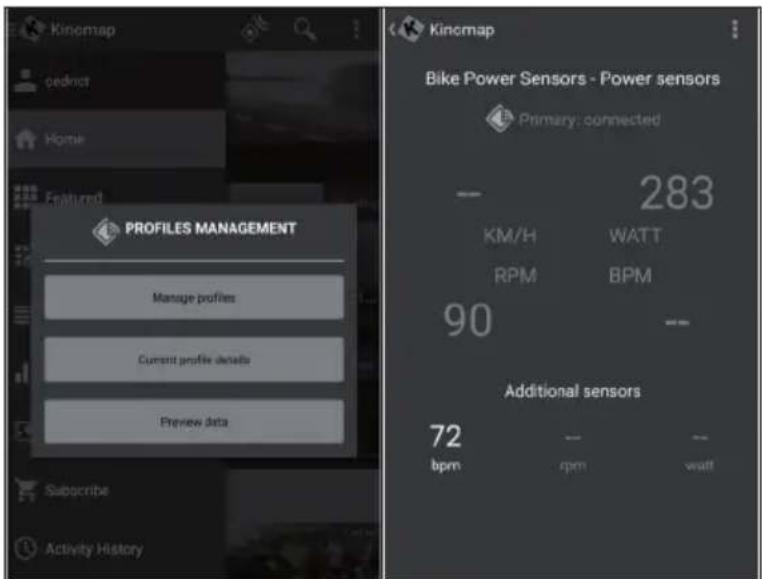

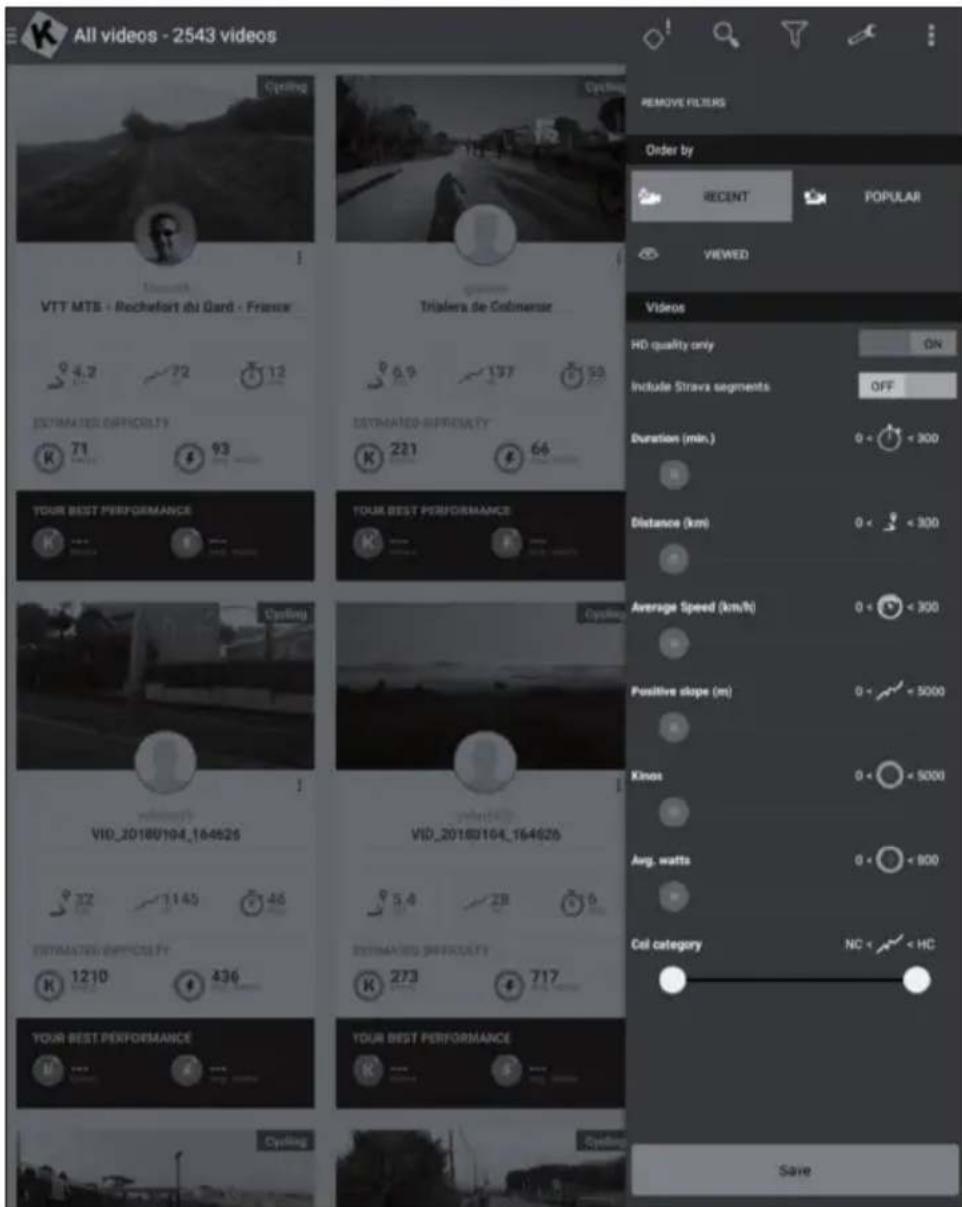

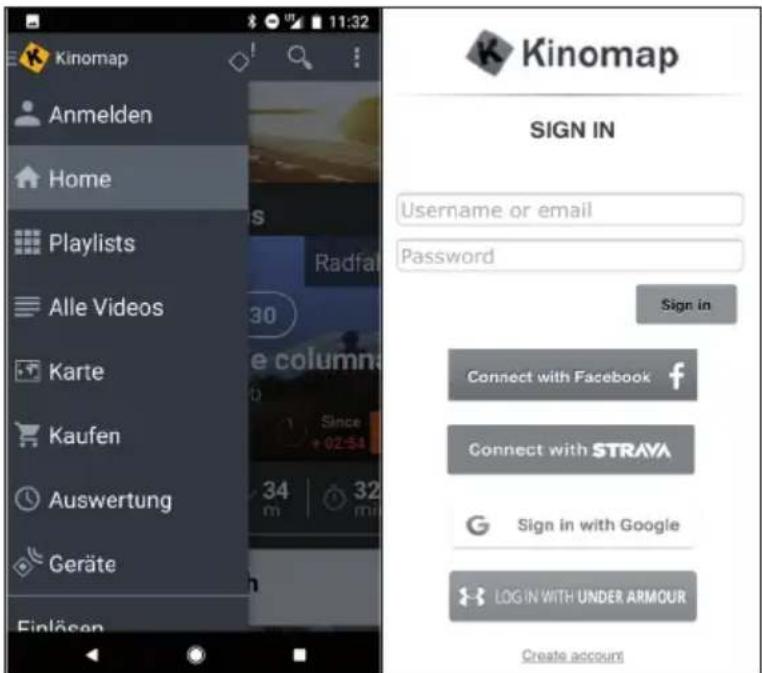

TRAINING PER KINOMAP APP

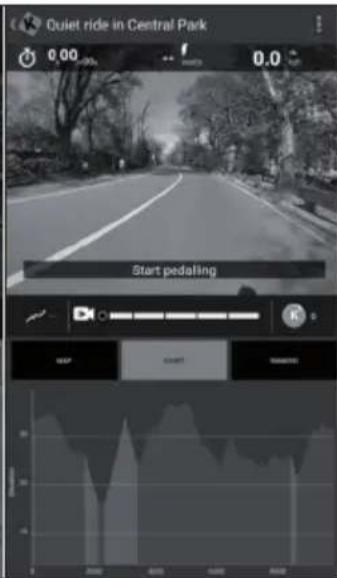

Mit der KINOMAP-App konnen Sie mehr als 100.000 km Bewegungsvideos auf der ganzen Welt laufen, fahren oder rudern und tätigch von den Benutzern selbst aktualisiert werden.

Versuchen Sie, ihrem Tempo unter den gleichen Bedingungen zu folgen, wie sie aufgenommen wurden. Nutzen Sie das KINOMAP-Portal und wahlen Sie Ihr eigenes Real Life Video. Steigern Sie ihre Kondition, indem Sie Ihr eigenes Intervall im Widerstand oder im Power-Modus verwenden.

Schlieben Sie ihre kompatiblen Geräte direkt an. Alternativ können Sie auch die Kamera verwenden, die Ihnen einen optischen Trittfrequenz-, Schritt- oder Ruderschlagsensor bietet. Nehmen Sie an unseren Multiplayer-Sessions teil und versuchen Sie, der Erste im Ziel zu sein.

Konto anlegen

Wenn Sie KINOMAP verwenden möchten, müssen Sie sich zuerst mit ihrem KINOMAP-Konto verbinden. Wenn Sie sich erfolgreich angemeldet haben, können Sie mit dem Training beginnen. Wenn Sie sich nicht abmelden, bleiben Sie beim nachsten Start der App angemeldet. Wenn Sie noch kein KINOMAP-Konto haben, melden Sie sichitte an,um ein kostenloses Konto zu erhalten.

Aktivierungskode

• Die Standardversion ist kostenlos und bietet Ihnen Zugriff auf eine Reihe von kostenlosten Videos sowie Intervalltrainings (zur Zeit nicht auf allen Geräten verfügbar).
• Ein Abonnement ist später erforderlich, um Zugriff auf alle berechtigten Inhalte zu erhalten, darunter Tausende von Real-Life-Videos, einen Mehrspieler-Modus und vieles mehr.
• Nach dem ersten Login kann die App Sie nach einem Aktivierungskode Fragen. Wenn Sie eine haben, geben Sie diese in den entsprechenden Einstellungen ein, um Ihr Abonnement für die App zu aktivieren.
• Sie können die Option „Aktivierungscode hinzufugen" zu einem späteren Zeitpunkt aufrufen.

Aktivierungskode eingeben

Hinweis zum Abonnement: Sie können den Dienst auch auf der Grundlage eines monatlichen oder jährlichen Abonnements abonnieren, wodurch Sie Zugang zu erweiterten Funktionen erhalten. Gehen Sie zu „Einstellungen abonnieren".

Nach der Aktivierung führen Sie Ihr Abonnement auf „Mein Abo“:

Verbindung mit dem Trainingsgerät herstellen

So verbinden Sie das Gerät mit der KINOMAP App:

1 Gehen Sie zum Menu „Ausrüstung".
2 Neue Geräte mit der Taste + hinzufügen
3 Wahlen Sie ihren Gerätotyp aus der Liste aus (Ergometer für das CapitalSports Helix Track).
4 Wahlen Sie die Marke CapitalSports aus.
5 Wahlen Sie das Model Helix Track aus.
6 Wenn das Gerät erkannt wurde, mit einer Berührung auf das Feld bestätigten.
7 Nun einfach auf SPEICHERN drücken. Ihr Gerät wurde nun hinzugeführst.

Hinweis: Auch wenn Ihr Fitnessgerät keine BT-Verbindung hat, können Sie auf Kinomap trainieren.

Vorschau der Daten

Mit der Funktion „Vorschau der Daten" konnen Sie die vom Gerät gesendeten Daten sofort sehen. Diese Funktion ist entsprechenden nützlich, wenn Sie Probleme beim Starten einer Aktivität haben. Je nach Ausstattung muss die App davon eineige Werte erhalten.

Training

Videoauswahl

• Es stehen mehrere Listen mit Videos zur Verfügung, auf denen Sie das gewünschte Video auswahlen können.

• Um während des Trainings darauf zu trainieren. Es gibt eine Filterfungtion, um sicherzustellen, dass Sie Zugriff auf die gesuchten Videos erhalten (Featured, popular, most viewed, most recent, duration, distance, incline....).

• Für jedem Video können Sie relevante Informationen sehen: seinen Name, den Mitwirkenden (der das Video veröffentlich hat), Land, Dauer, Entfernung, Durchschnitt der positiven Steigung, durchschnittliche Geschwindigkeit.

Playlists

• Hier gibt es auch weitere Playlisten, die von Kinomap oder den Benutzern selbst erstellt wurden.
• Jede Playlist hat ein bestimmtes Thema, um z. B. 30 Minuten zu trainieren oder ein Land zu besuchen.
• Sie können ihren Fortschritt auf jeder Wiedergabeliste und jedem Video, das sie erstellt, verfolgen.
  Momentan können Sie ihre Playlisten nicht direkt aus der App herself verhalten.

Trainingsbeginn

Wahlen Sie das Video aus, auf dem Sie trainieren möchten.

Wahlen Sie den Modus, in dem Sie trainieren möchten.

Beginnen Sie einfach mit dem Treten, um das Training zu beginnen.

Entdeckungs- und Herausforderungsmodus

Herausforderungsmodus: Das Video wird mit ihrer Geschwindigkeit abgespielt, sodass Sie die gleiche Gesamtleistung wie der Videoproduzent erbringen können. Wenn Sie nicht schnell genug sind, verringgert das Video langsam die Framerate. Bei guter Leistung kann die Framerate bis auf das Doppelte der ursprünglichen Geschwindigkeit erhöht werden. Verwenden Sie diesen Modus, um an Herausforderungen wie den Indoor Challenges teilzunehmen und um auf Websites von Drittanbietern wie Strava mit vollständigen Koordinaten und einer Karte Ihrer virtuellen Fahrt zu exportieren.

Entdeckungsmodus: Das Video wird mit der Originalgeschwindigkeit abgespielt und pausiert, wenn ihre Geschwindigkeit 0 erreicht. Was auch immer ihre Leistung ist, die Framerate wird nicht verändert. Aber Sie werden immer noch sehen, ob Sie eine gute Leistung erbringen, wenn Sie sich die in Kinos gemessene Energieleistung ansehen. Beachten Sie, dass der Export auf Websites von Drittanbietern wie Strava auf Watt und zusätzliche Daten wie Trittfrequenz, Herzfrequenz beschrankt ist, aber keine Koordinaten oder eine Karte anziegt.

Trainingsanzeige

Am oberen Rand des Bildschirms werden relevante Informationen angezeigt:

Die Dauer
- Der sofort erzeugte Strom
Die sofortige Geschwindigkeit
- Ihr Herzfrequenzschlag (nur wenn Sie einen zusätzlichen Herzsensorgurt hinzufugen oder wenn ihre Ausrüstung einen integrierten hat)
Die sofortige Trittfrequenz
Die Entfernung
- Ihr Kartenposition wird mit dem Video synchronisiert.

Die Registerkarte „Ranglste" ist nur im Mehrspieler-Modus verfügbar.

• Abszisse: Höhe in Metern
• Ordinate: Entfernung im KM im Challenge-Modus.
  Dauer: in Sekunden im Discovery-Modus.

Widerstand einstellen / Gänge

Auf dem Bildschirm erhalten Sie Anweisungen, wie Sie den Widerstand entsprechend dem Höhenprofil (Höhe) einstellen müssen, wenn Sie einen Geschwindigkeits-/Trittfrequenzsensor oder einen optischen Sensor verwenden.

Training beenden

Wenn Sie das Training pausieren oder stoppen wollen, horen Sie einfach auf zu treten oder benutzen Sie die Pause-Taste in der Ecke des Trainings. Klichen Sie auf die Schaltfläche „Sitzung fortsetzen", um ein unerreichtes Training fortzusetzen. Wenn Sie diese Aktivität beenden möchten, bestätigten Sie einfach durch Tippen auf Speichern und beenden'.

Profiltraining

Das Profiltraining ist eine Trainingsform, die eine Reihe von Trainings mit niedriger bis hoher Intensität und Ruhe- oder Entlastungsphasen beinhaltet. Varierer den Intensität ihrer Anstrengung trainiert den Herzmuskel, betet ein Herz-Kreislauf-Training, verbessert die aerobe Kapazität und ermöglich es der Person, länger und/oder intensiver zu trainieren.

Das Profiltraining ist noch nicht für alle Geräte verfügbar. Sie können es ganz einfach im Hauptmenu überprüfen: Wenn Sie das Profil-Trainingsmenu sehen, bedeutet das, dass die Funktion für ihre Ausrüstung verfügbar ist. Sie haben die Wahl zwischen zwei Modi, abhängig von Ihrlem Gerät.

Widerstand: Sie definierten eine Widersstufe und wir senden die Anweisungen an den Heimtrainer, unabhängig von der produzierten Leistung.

Soll-Leistung: Sie definieren eine Soll-Leistung und der Widerstandändert sich automatisch, damit Sie sie erzeugen.

• Wenn Sie eine orangefarbene Linie sehen, bedeutet das, dass Sie sich in der Nähe Ihr's Ziels befinden.
• Umgekehrt bedeutet die orangene Linie, dass Sie sich von Ihr dem Ziel entfernen. (Zielleistung erhöhen oder verlangsamen)
• Sie müssen nur die Zeit (< >) für den Countdown wahren und mit dem Training beginnen.
• Sobald die Aktivität gestartet ist, können Sie die Zielleistung oder den Widerstand entsprechend dem von Ihnen gewählten Modus erhöhen oder verringern.

Auswertungen

Trainingsprotokoll

• Offnen Sie das Hauptmenu auf der linken Seite, um auf „Trainingsprotokoll" zu klichen.
• Sie können hier die Historie ihrer vergangenen Trainingsinheiten sehen, einschließlich des Namens des Videos, das Sie trainiert haben, des Datumss des Trainings, der Dauer und der Distan.
• Klichen Sie auf ein bestimmtes Training, um alle Informationen zu erhalten.
• Sie können auch die Seite http://www.kinomap.com/myactivities aufrufen.
• Ihr Trainingsprotokoll enthalt eine Karte, eine Zusammenfassung und eine Reihe detailierter Diagramme, die ihre bisherige Geschwindigkeit, Leistung, Trittfrequenz und Herzfrequenz anzeigen. Beachten Sie, dass das Trainingsprotokoll automatisch auf verschiedene Plattformen wie RunKeeper, Strava oder Under Armour exportiert werden kann.

Suche

Dieser Button ist immer in der oberen rechten Ecke verfügbar, um Videos zu durchsuchen, egal in welchem Menu Sie sich befinden.

Es gibt mehrere Möglichkeit, das passende Video zu finden:

• Sie können suchen, indem Sie auf die Schaltfläche Sachen klichen. Sobald Sie mindestens 3 Zeichen eingegeben haben, wird eine automatische Vervollständigungssuche durchgeführt.
• Sie können auch eine geografische Suche durchführten. Wahlen Sie im Hauptmenu „Karte".
• Sie können alle verfügbarbaren Videos erkunden, indem Sie auf 'Publics Playlists' oder 'Alle Videos' klichen.

Einstellungen

Benutzer-Einstellungen

• Gehen Sie zum Menu Einstellungen und stellen Sie ihre Benutzerdaten ein, einschließlich Einheiten, große, Gewicht, Geburtstag, Geschlecht und Frontbereich.
• These Informationen beeinflussen die Geschwindigkeitsberechnung.

Externes Display

Folgen Sie die Anweisungen, um die Anzeige über Chromecast oder Apple TV auf Ihr Fremnseher anzuzeigen.

PFLEGE UND WARTUNG

Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen Komponenten kann es auch bei diesen Produkt vorkommen, dass sich Schrauben durch früfigen Gebrauch lockern. Wir empfehlen sie daher regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem feuchten Tuch, um die Oberflächen von Schweiß und Staub zu säubern.

• Entnahmen Sie die Batterie des Bedienfelds, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden, wenn das Gerät regelmäß auf Schäden und Abnutzungen überprüft wird (beispielsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass beschädigte Geräteerteile ersetzt werden und das Gerät erst nach erfolgter Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig fixiert sind.
• Fetten Sie bewegliche Geräteile regelmäßig ein.
• Achten Sie insbesondere auf Komponenten, welche besonderss anfällig für Abnutzungen sind, wie beispielsweise das Bremsensystem, Fußauflage etc.
• Da Schweiß sehr aggressiv ist,arf das er nicht mit den emailierten oder verchromten Teilen des Gerätes, insbesondere dem Computer, in Berührung kommt. Wischen Sie das Gerät nach Gebrauch sofort ab. Die emailierten Teile können mit einem feuchten Schwamm gereinigt werden. Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung vermieden werden.
• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung außerhalb der Reichweite von Kindern.

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmull entsorgt werden. Informieren Sie sich über die ortlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den ortlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmull. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden)dürfen.itte informieren Sie sich über die ortlichen Bestimmungen zu gesonderten Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Dear Customer,

4
Tenez-vous sur une jambe et tenez le cou-de-pied avec votre main. Cela vous fait mobiliser votre cheville etétirer légèrement la cuisse. Si nécessaire, appuyez-vous pour garder votre équilibre. Restez sur une jambe et faites tournier la cheville en cercle dans les deux sens.
5	6
Stellen Sie beim Kniebeugen die Fuß etc. schulterbreit nebeneinander und senken sie mit gestreckten Armen die Hüft ab. Versuchen Sie darauf den Rücken gestreckt zu halten.	Setzen Sie sich mit begeugten Beinen so hin, dass die Fußsohlen sich berühren. Federn Sie leicht mit den Knien. Hierbei mobilisieren Sie darüber den Fußgelenken die gesamte äußere Oberschenkelpartie. Halten Sie hierbei die Fußgelenke bei gestrecktem Rücken.

7

Beugen Sie sich sitzend und mit gestreckten Beinen nach vorne. Versuchen Sie die Fußknöchel zu halten und sich weiter zu den Zehenspitzen vorzutasten.

CONSOLE ET FONCTIONS DES TOUCHES

Demarrage
