BEDIENUNGSANLEITUNG Helix Pro Capital Sports

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb与其 Heres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Geräteübersicht 6

Zusammenbau 9

Cardiotraining im Überblick 17

Aufwärzung vor dem Training 20

Konsole und Tastenfunktionen 23

Training per KINOMAP App 26

Pflege und Wartung 38

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 39

Hinweise zur Entsorgung 41

Konformitätserklarung 41

English 43

Espanol 81

Français 119

Italiano 157

TECHNISCHE DATEN

Artikelnummer 10032830
Stromversorgung 220-240 V ~ 50/60	Hz

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellen Merkmalen abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgeleen haben. Die Sicherheit und die Effizienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert werden, um safer verwendet werden zu konnen. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispelsweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,5 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu halten, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für ihre Gesundheit und Sicherheit darstellen können, oder Sie daranhindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihr's Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Horen Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei ihren einer dieser Zustände auftreten müssen Sie zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerätarf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im tatsächlichen Bereich verwendet werden.

Hinweis: Maximalgewicht des Benutzers: 130kg (286 Lbs).

• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellten Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen oder Kleidung, welche Sie in ihrer Bewegungsfreiheit einschränken können.
• Halten Sie ihren Rücken während des Trainings gerade.
• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel und Muttern und Bolzen richtig festgezogen wurden.
• Beachten Sie die maximale Position für anpassbare Geräteile und gehen Sie nicht über die Markierung „Stopp" hinaus, da dadurch ein Risiko entstehen wurde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte Teile feststellen oder während der Verwendung Seltsame Gerausche, welche vom Gerät ausgegeben horen, stoppen Sie augenblicklich die Verwendung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder verschieben des Geräts Vorsicht walten, damit Sie ihren Rücken nicht verletzen. Verwenden Sie immer rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls Hilfe einer weiteren Person.
• Alle beweglichen Gerätele (z.B. Pedale, Handgriffe, Sattel... etc.) müssen wochentlich gewartet werden. Überprüfen Sie diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder fixieren Sie das entsprechende Teilsofar. Fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den eigenen Ausgangszustand wieder hergestellt haben.
• Achten Sie auf das Fehlen eines Freilaufsystems, was ein ernsthafter Risiko darstellt.
• Halten Sie das Netzstromkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modifikationen (z.B. das Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in Gefahr bringen.
  Die Schwungscheibe wird während der Verwendung sehr heißt.
• Aktivieren Sie die Tastensperre, wenn Sie das Gerät nicht verwenden.

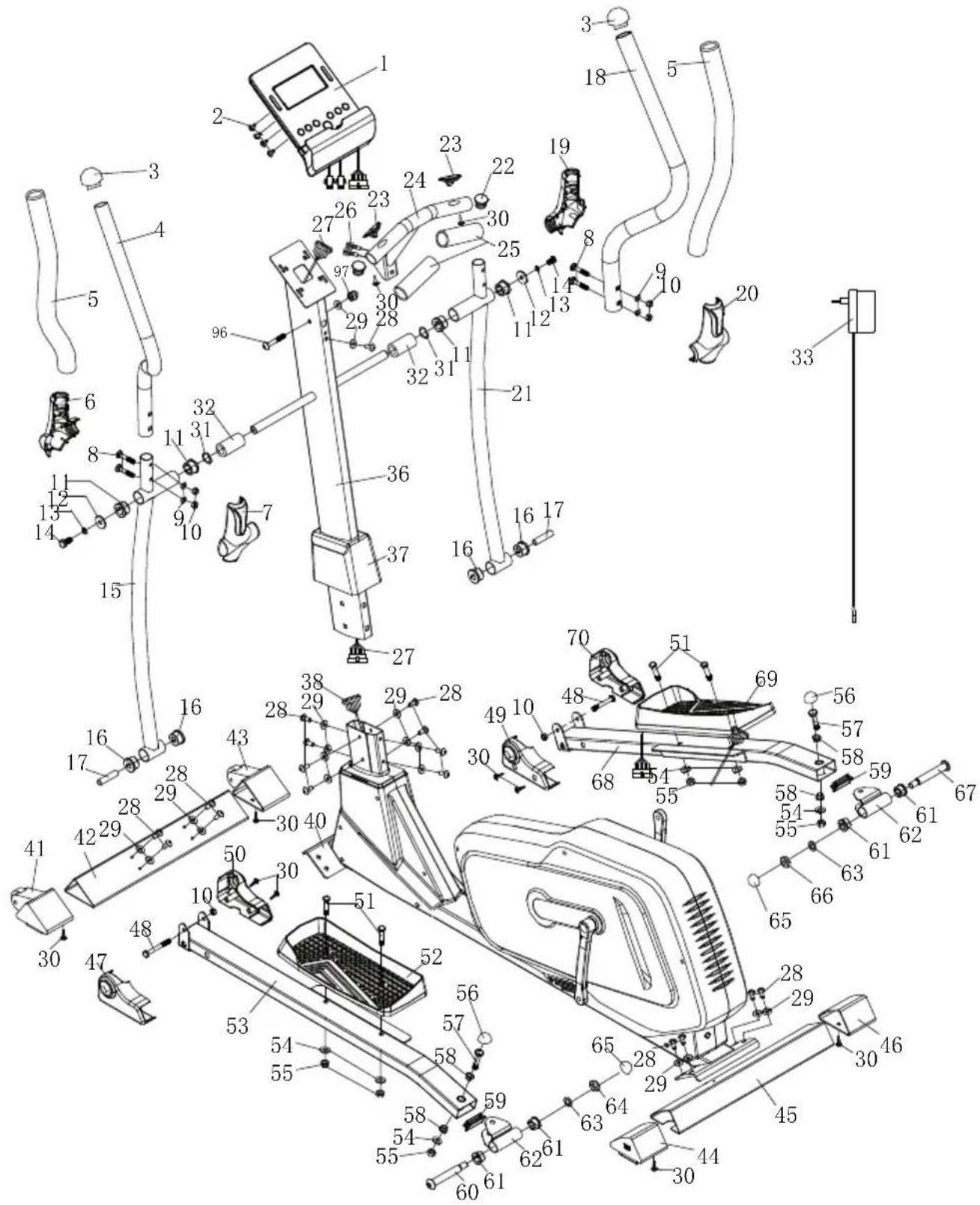

GERÄTEÜBERSICHT

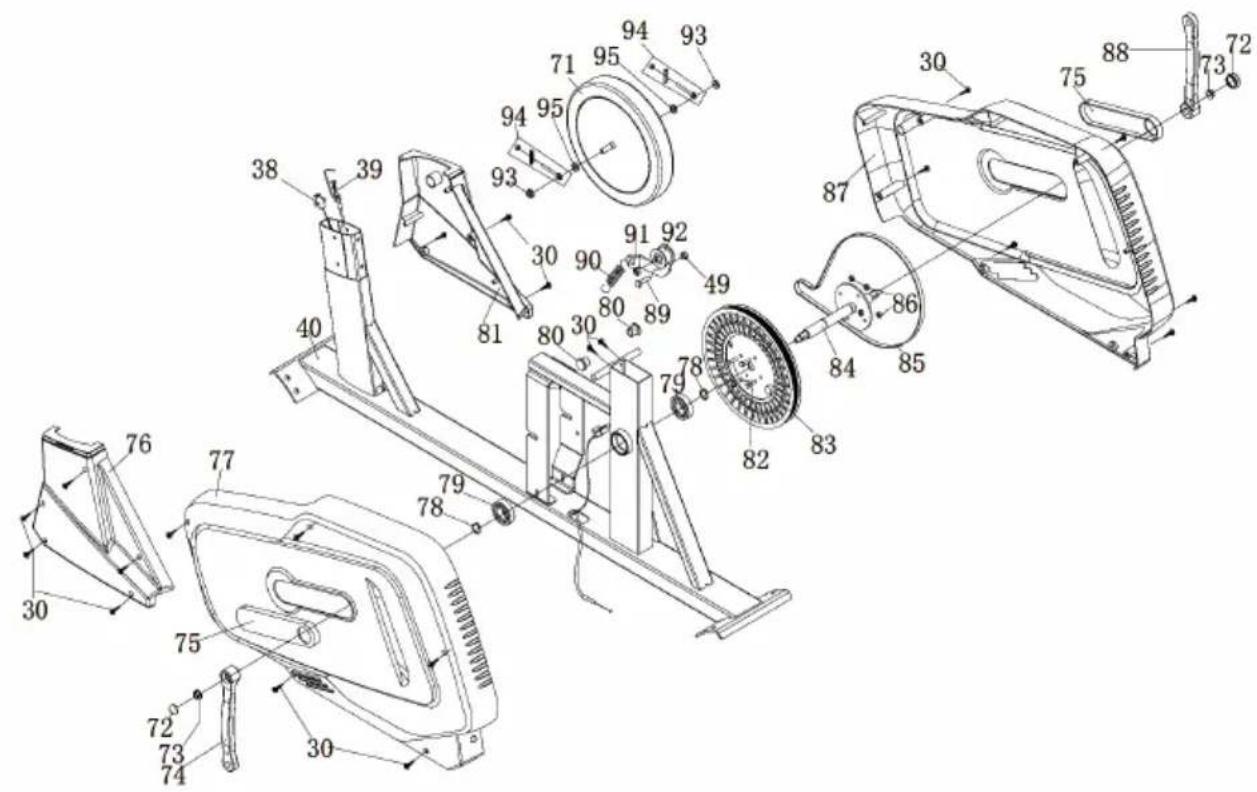

Teileliste

Nr. Name/ Merkmal Stk. Nr. Name/ Merkmal $stk.
1	Computer 1		41	Endkappe (L) 1
2	Schraube M5*10 4		42	Stabilisator vorne 1
3	Endkappe 2		43	Endkappe (R) 1
4	Lenker (L) 1		44	Endkappe (L) 1
5	Schaumstoffgriff 2		45	Heckstabilisator 1
6	Lenkerabdeckung (L) hinten 1		46	Endkappe (R)
7	Lenkerabdeckung (L) vorne	1	47	Linke Pedalrohrabdeckung (I)
8	Schraube M8*40 4		48	Sechskantschraube M8*75
9	Unterlegscheibe d8*Ø16*R30*1.5	4	49	Rechte Pedalrohrabdeckung (II)
10	Mutter M8	8	50	Linke Pedalrohrabdeckung (II)
11	Buchse (III) Ø32*Ø19*28	4	51	Sechskant M10*45
12	Unterlegscheibe d8*Ø8*2	2	52	Linkes Pedal
13	Federscheibe d8	4	53	Pedalrohr (L)
14	Sechskantschraube M8*20	2	54	Unterlegscheibe d10*Ø20*2
15	Unterer Lenker (L)	1	55	Nylonmutter M10
16	Buchse(I) Ø32*Ø14*20	4	56	Kugelhaube S17
17	Ringförmige Rohre (III) Ø14*Ø8.5*60	2	57	Sechskantschraube M10*55
18	Lenker (R)	1	58	Buchse Ø14*12.5*10.1
19	Lenkerabdeckung (R) hinten	1	59	Stopfen J60*30*1,5
20	Lenkerabdeckung (R) vorne	1	60	Pedalscharnier Schraube 1/2" L
21	Unterer Lenker (R)	1	61	Buchse Ø24*20*1.1
22	Stopfen Ø32	2	62	Konsole
23	Pulsmesser	2	63	Federscheibe 1/2
24	Mittlerer Lenker	1	64	Nylonmutter 1/2" L
25	Schaumstoffgriff 2		65	Kugelhaube S19
26	Lenkerdraht	2	66	Nylonmutter 1/2" R
27	Mitteldraht	1	67	Pedalscharnierbolzen 1/2" R
28	Schraube M8*16 17		68	Pedalrohr (R)
29	Scheibe d10*Ø20*1.5	18	69	Rechts Pedal
30	Blechschraube ST4.2*16	31	70	Rechte Pedalrohrabdeckung (I)
31	Unterlegscheibe d19*Ø20*0.3	2	71	Schwungrad
32	Distanzbuchse	2	72	Kurbelabdeckung
33	Spannknopf	1	73	Mutter M10*1.25 2
34	Schraube M5*25 1		74	Kurbel (L) 1
35	Unterlegscheibe d5*Ø16*1	1	75	Deko-Abdeckung
36	Säule	1	76	Kleiner Deckel (L) 1
37	Abdeckung	1	77	Kettenabdeckung (L)
38	Sensorkabel	1	78	Schnappfeder
39	Spanndraht	1	79	Lager
40	Haupttrahmen	1	80	Endkappe 2

Nr. Name/ Merkmal Stk. Nr. Name/ Merkmal Stk.
81	Kleine Abdeckung (R) 1		93	Mutter M10*1 2
82	Sechskantschraube M6*16 4		94	Schraubengruppe 2
83	Riemenscheibe 1		95	Dünne Mutter M10*1 2
84	Achse 1		96	Schraube M8*55 1
85	Riemen 1		97	Überwurfmutter M8 1
86	Nylonmutter M6 4 Maulschlüssel S17-19 1
87	Kettenabdeckung (R) 1 Inbusschlüssel S6 1
88	Kurbel (R)	1 Maulschlüssel	S13-14-15	1
89	Sechskantschraube M8*20 1
90	Zugfeder	1
91	U-Bügel	1
92	Leerlaufrad	1

ZUSAMMENBAU

Wichtige Hinweise zum Zusammenbau

• Vergewissern Sie sich vor dem Zusammenbau, dass Sie genugend Platz um den Antikel herum haben.
• Verwenden Sie die vorhandenen Werkzeuge für die Montage.
  -itte prufen Sie vor der Montage,ob alle benotigten Teilevorhanden sind. Orientieren Sie sich damit an der Teileliste.

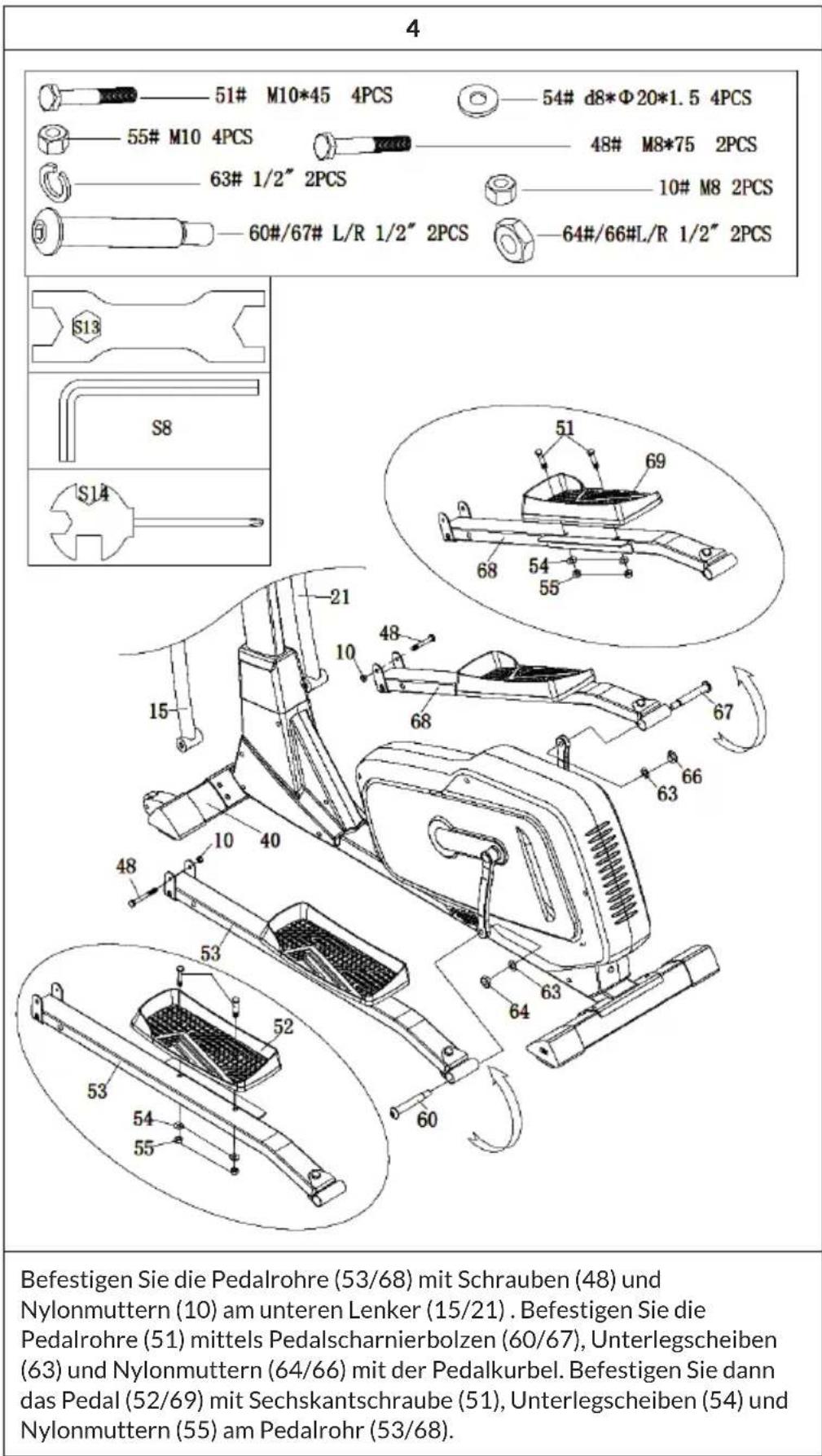

Zusammenbau

2

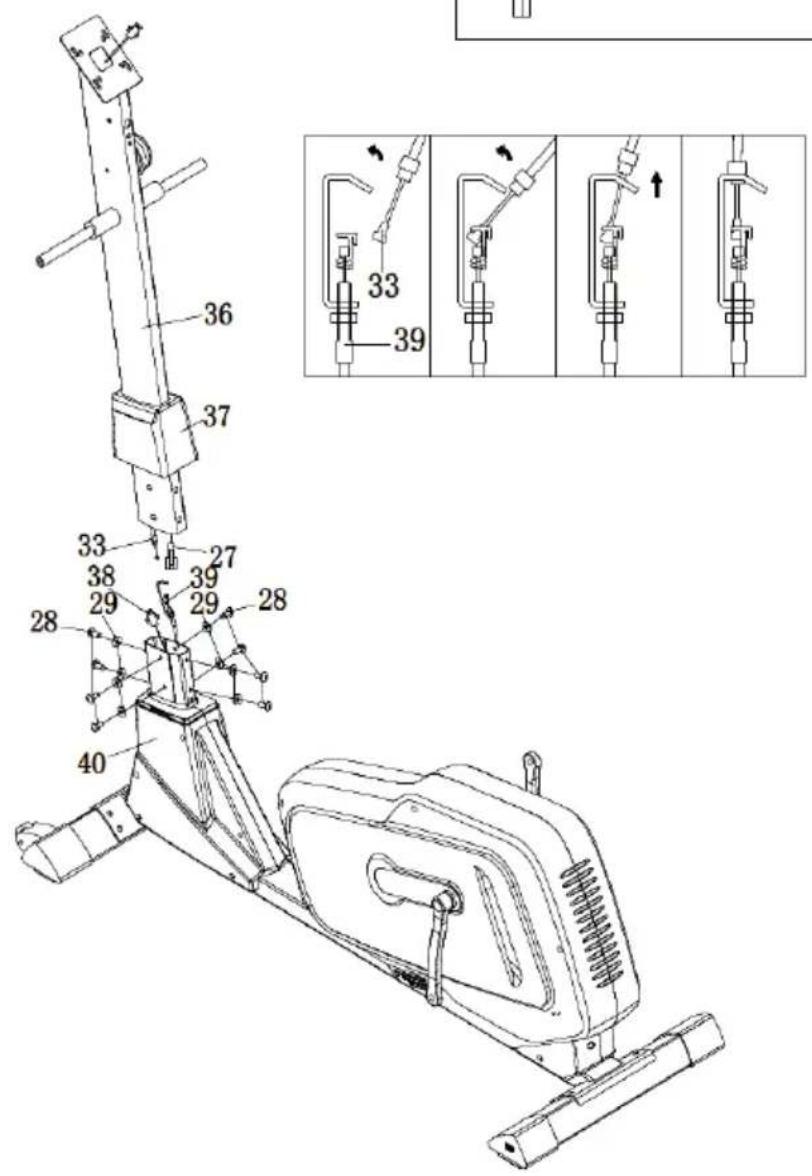

Schieben Sie die Abdeckung (37) auf die Säule (36). Verbinden Sie dann den Sensordraht (27) und (38). Befestigen Sie den Pfosten (36) mit Schrauben (28) und Unterlegscheiben (29) am Hauptnahmen (40).

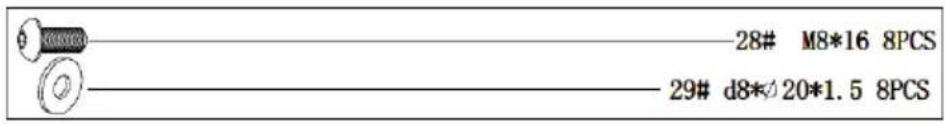

Hinweis: Ziehen Sie die Schrauben (28) und Unterlegscheibe (29) erst nach Schritt 3 fest.

3

14# M8*20 2PCS

-13# d8 2PCS

12# d8Φ322 2PCS

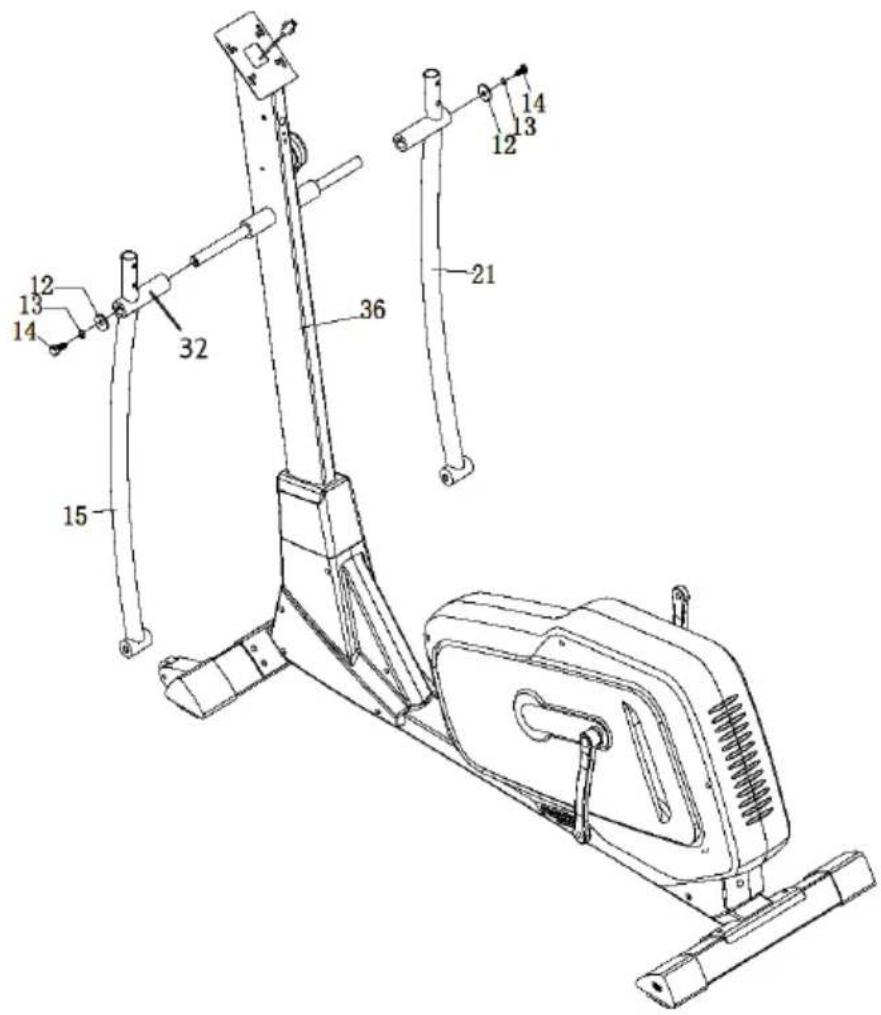

Schieben Sie die Buchse (32) auf die Halterung an der Säule (36). Befestigen Sie dann den unteren Lenker (15/21) mit Schrauben (14), Federscheiben (13) und Unterlegscheiben (12).

Hinweis: Vergewissern Sie sich, dass die mit (R) gekennzeichnete rechte Pedalschraube (67) am rechten Kurbelarm befestigt und im Uhrzeigersinn angezogen ist. Die linke Pedalschraube (60) mit der Markierung (L) wird am linken Kurbelarm befestigt und gegen den Uhrzeigersinn angezogen.

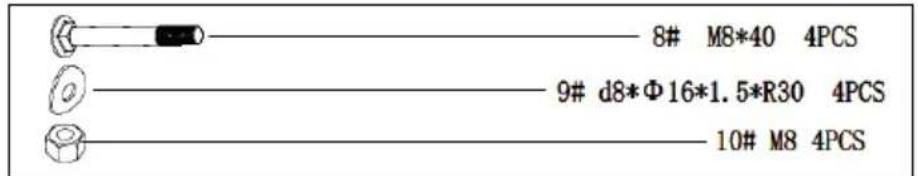

5

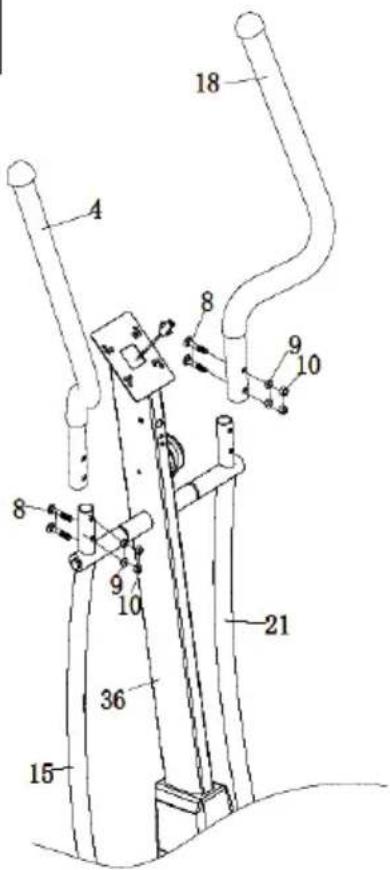

Befestigen Sie den Lenker (4/18) mit Schrauben (8), Unterlegscheiben (9) und Hut muttern (10) am unteren Lenker (15/21).

7

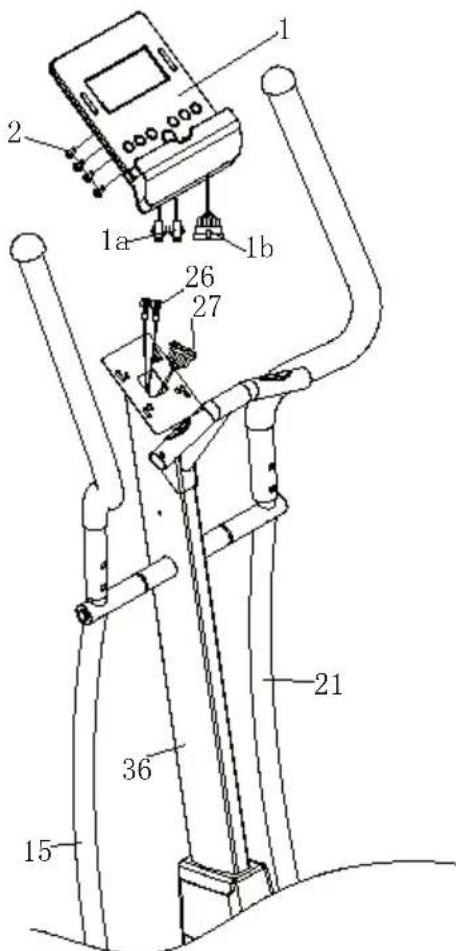

Verbinden Sie die Pulskabel (26) mit den Kabeln an der Konsole (1a) an. Schließen Sie dann das Sensorkabel (27) an der Konsole (1b) an. Befestigen Sie die Konsole zum Schluss mit Schrauben (2) auf dem Ständer (36).

CARDIOTRAINING IMÜBERBLICK

Regelmäßiges Cardiotraining regt das Herz-Kreislauf-System (Herz und Atmung) an. Man verbessert seine Kondition, verliert an Gewicht und verbrennt Fett. Dies ist also das empfohlene Training, wenn man abnehmer möchte. Wahrend des Trainings wird zuerst Glukose verbrannt, anschließend werden durch die Übungen die im Körper eingelagerten Fette verbrannt.

Anspruchsvolles Cardiotraining (z. B. Intervalltraining, Training mit hohem Widerstand und über langere Dauer) erfordert einen higheren Kraftaufwand und trainiert darüber der Ausdauer ebenfalls die Muskulatur. In der Regel gilt: je regelmäßiger das Training,esto effizienter (auch bei kurzen Einheiten von 20 Minuten).

Während des Trainings

Der Wunderstand während der Cardio-Trainingsphase entscheidet maßgeblich über die Trainingsintensität und die damit in Verbindung stehenden Trainingsergebnisse.

Ein optimales Training beinhaltet eine Aufwärmfphase (1), eine intensivere Cardio-Trainingsphase (2) sowie die abschließlich Erholungsphase (3). Wenn Sie Fortschritte machen oder Kalorien verbrennen wollen, sollen den Sie diese 3 Phasen durchlaufen und so mindestens 20 - 30 Minuten auf dem Ergometer trainieren.

1. Aufwärmfphase

Beginnen Sie Ihr Training immer mit einem geringen Wiederstand. Eine Aufwärmphase von 5-10 Minuten ist wichtig, weil ihre Muskeln aufgewärmt werden müssen. Insbesondere während der Aufwärmphase sollen den Sie Kreislauf und Muskelgruppen Zeit geben, sich auf das anschließende Workout einzustellen. Als Anfänger konnen Sie die ersten 3 Minuten auf der einfesten Stufe trainieren und sich entsprechend ihrem persönlichen Wohlbeforein stickweise steigern.

Nach ca. 10 Minuten können Sie dann in die Cardio-Trainingsphase wechseln. Sollten Sie Intervalltrainingsprogramme verwenden, steuert der Trainingscomputer den Widerstand je nach Intervallart und simuliert so wechselnde Anforderungen.

Die Cardio-Trainingsphase ist je nach Energieaufwand dem aeroben bzw. anaeroben Trainingsbereich zugeordnet. Diese Bereiche definierten sich wie folgt:

Aerober Trainingsbereich

In dieser Zone verbessern Sie Ihr Herz- und Kreislaufsystem und verbrennen Fett.

Trotz der leichten Anstrengung mit erhöhter Herzfrequenz, tieferer Atmung, Warmwerden und leichtem Schwitzen führten Sie sich aber nicht sehr angestregt, die Atmung ist nicht wesentlich beschleunigt, so dass Sie sich noch gut mit demandem unterhalten konnten ohne außer Atem zu kommt, und Sie haben das Gefühl, dass Sie diese Belastung längerere Zeit durchhalten konnten, ohne dass sie sich verausgaben wurden. Es ist wie wenn Sie flott leicht bergauf marschieren.

Die Muskeln und das Herz arbeiten intensiver und konnen den Großteil ihres Energiebedarfs unter Verwendung von Sauerstoff aus der aeroben Energieproduktion gewinnen. Die anaerobe Energiegewinnung ist bzw in keinem Umfang auch aktiv, aber nur soweit, als alle dadurch produzierte Milchsäure gleichzeitig wieder abgebaut werden kann. In diesen aeroben Trainingsbereich sollen den Großteil Ihres Trainings absolvieren.

Wenn Sie die Belastung weiter steigern, dann kommt Sie irgendwann eine Grenze, an der die auf Sauerstoff basierte Energiegewinnung nicht mehr in der Lage ist, die Energieproduktion zu steigern, so dass sich die anaerobe Energiegewinnung in verstärktem Ausmaß dazu schalten muss. Sie treten jetzt über in den anaeroben Trainingsbereich.

Anaerober Trainingsbereich

In dieser Zone verbessern Sie ihre Leistung und ihre Geschwindigkeit. Sobald Sie Ihr Training in diese Phase nochmals steigern, wird die Bewegungsarbeit wegen des ansteigenden Laktatspiegels wesentlich anstrengender, man beginnnt stärker zu schwitzen, die Atmung wird Schneller, und nach mehr oder weniger langer Zeit, das hangt vom Trainingszustand ab, ermüden die Muskeln, man führt sich insgesamt erschöpf und kann nicht mehr auf diesen Niveau weitermachen.

3. Erholungsphase

Zum Abschluss verbleiben Sie mindestens 5 Minuten in der Erholungsphase und nutzen auch hier wieder geringe Widersstandsstufen ohne hohen Kraftaufwand. Die Erholungs- oder Rekuperationsphase ist außer dem hilfreich, um einen möglichen Muskelkater nach dem Training vorzubeugen. Sehr ratsam ist nach einer intensiven Trainingsinheit ebenfalls eine aktive Regeneration, wie zum Beispiel ein heiBes Bad, ein Gang in die Sauna oder eine Massage.

Trainingsfortschritte

Ihr Training kann auf diese Weise monatlich gesteigert werden, indem Sie vor allem die Cardio-Trainingsphase verlangern bzw. eine höhere Widersstufe (bzw. ein anspruchsvolleres Intervalltraining) durchführren.

Essen und Trinken

• Trinken Sie vor, während und nach dem Training.
• Trinken Sie während des Trainings mindestens 2 Schluck Wasser (10 bis 20 cl) alle 10-15 Minuten.
• Wenn Ihr Training länger als 1 Stunde dauert, sollen den Sportgetränk trinken, um dem Körper vor dem Dehydrieren beim Sport zu schützen.
• Für ein optimales Cardio-Training ist eine angepasste Ernährung sowohl vor als auch nach einer körperlichen Aktivität sehr wichtig.

Vor dem Training sollenn Sie vorzugsweise Kohlenhydrate essen, die beispiselsweise im Reis und in den Nudeln zu finden sind, da sie dem Körper eine wichtige Menge an Energie zur Verfugung stellen.

Nach dem Training mussen Sie «auftanken» mit Proteinen, die Sie in den Eiern, im Joghurt und in getrockneten Früchten finden. Selbst wenn Sie abnehmen wollen ist es absolut notwendig nach dem Training zu essen, damit sich Ihr Körper regeneriert.

AUFWÄRMUNG VOR DEM TRAINING

Führer Sie die Aufwärmbewegungen vor jeder Trainingsinheit durch. So mobilisieren Sie ihre Gelenke und aktivieren die Muskulatur.

Sollten Sie sich bei einzelnen Bewegungen unwohl führ den Schmerz empfinden, so überspringen Sie diese Übung und stimmen sich über ein spezifisches Aufwärmttraining mit ihrem Arzt bzw. Fitnesstrainer ab.

Jede Bewegung solle einige Wiederholungen erfolnen (rechts und links) sodassie entspannt ins Cardiotraining starten konnen.

Nehmen Sie sich für die folgende CapitalSports-Trainingsroutine etwa 5 Minuten Zeit:

2	3
Hüfte drehen während die Arme gestrekt sind. Die Fußé sind darauf nicht fest am Boden fixiert (die Fußgelenke begleiten die Körperdrehung).	Hüfte beugen, ein Arm gestrekt nach oben. Verbleiben Sie in dieser Position jeweils eine Sekunden pro Seite.

4
Stellen sie sich auf ein Bein und halten den Spann mit der Hand. Hier mobilisieren Sie ihr Fußgelenk und strecken den Oberschenkel leicht. Stützen Sie sich gegebenfalls ab, um Ihr Gleichgewicht zu halten. Verbleiben Sie auf einem Bein und drehen das Fußgelenk nun kreisforderig in beiden Richtungen.
5	6
Stellen Sie beim Kniebeugen die Fuß etc. schulterbreit nebeneinander und senken sie mit gestreckten Armen die Hüft ab. Versuchen Sie darauf den Rücken gestreckt zu halten.	Setzen Sie sich mit begeugten Beinen so hin, dass die Fußsohlen sich berühren. Federn Sie leicht mit den Knien. Hierbei mobilisieren Sie darüber den Fußgelenken die gesamte äußere Oberschenkelpartie. Halten Sie hierbei die Fußgelenke bei gestrecktem Rücken.

7

Beugen Sie sich sitzend und mit gestreckten Beinen nach vorne. Versuchen Sie die Fußknöchel zu halten und sich weiter zu den Zehenspitzen vorzutasten.

Einschalten

Wenn Sie den Netzstecker des Geräts in die Steckdose stecken, wird der Bediencomputer eingeschaltet und alle Elemente leuchten für 2 Sekunden auf dem LCD-Bildschirm auf. Nach 4 Minuten wechselt das Gerät in den Energiesparmodus, wenn das Gerät nicht verwendet und kein Puls aufgezeichnet wird. Drücken Sie eine beliebige Taste, um den Energiesparmodus zu beenden.

AuswahldesTrainingsprogramms

Drücken Sie die Tasten UP und DOWN, um Manual (manuell) > Beginner (Anfänger) > Advance (Fortgeschritten) > Sporty (Sportlich) > Cardio > Watt auszuwahlen.

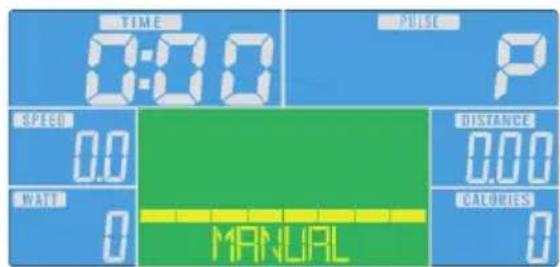

Manual Mode

Drücken Sie im Hauptmenü die Taste START, um das Training im manuellen Modus zu beginnen.

1 Drücken Sie die Tasten UP oder DOWN zur Auswahl Ihres Trainingsprogramms, wahlen Sie MANUAL (manuell) aus und drücken Sie zum Bestätigten die Taste MODE.

2 Drücken Sie zur Einstellung von TIME, DISTANCE, CALORIES, PULSE die Tasten UP oderDOWN und drücken Sie zum Bestätigten die Taste MODE.

3 Drucken Sie die Taste START/STOP, um das Training zu beginnen. Drucken Sie zum Anpassen der Belastungsstufe die Tasten UP oder DOWN.

4 Drucken Sie zum Pausieren des Trainings die Taste START/STOP. Drucken Sie die Taste RESET, um zum Hauptmenu zurückzukehren.

Beispiel Watt-Modus

1 Drücken Sie die Tasten UP oder DOWN zur Auswahl Ihres Trainingsprogramms, wahlen Sie WATT aus und drücken Sie zum Bestätigkeiten Taste MODE.

2 Drücken Sie zur Einstellung des Zielwattwerts (voreingestellt: 120) die Taste MODE.

3 Drucken Sie zum Einstellen der Zeit die Tasten UP oder DOWN.

4 Drucken Sie die Taste START/STOP, um das Training zu beginnen. Drucken Sie zum Anpassen des Wattwerts die Tasten UP oder DOWN.

5 Drücken Sie zum Pausieren des Trainings die Taste START/STOP. Drücken Sie die Taste RESET, um zum Hauptmenu zurückzukehren.

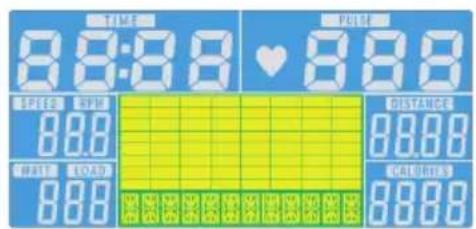

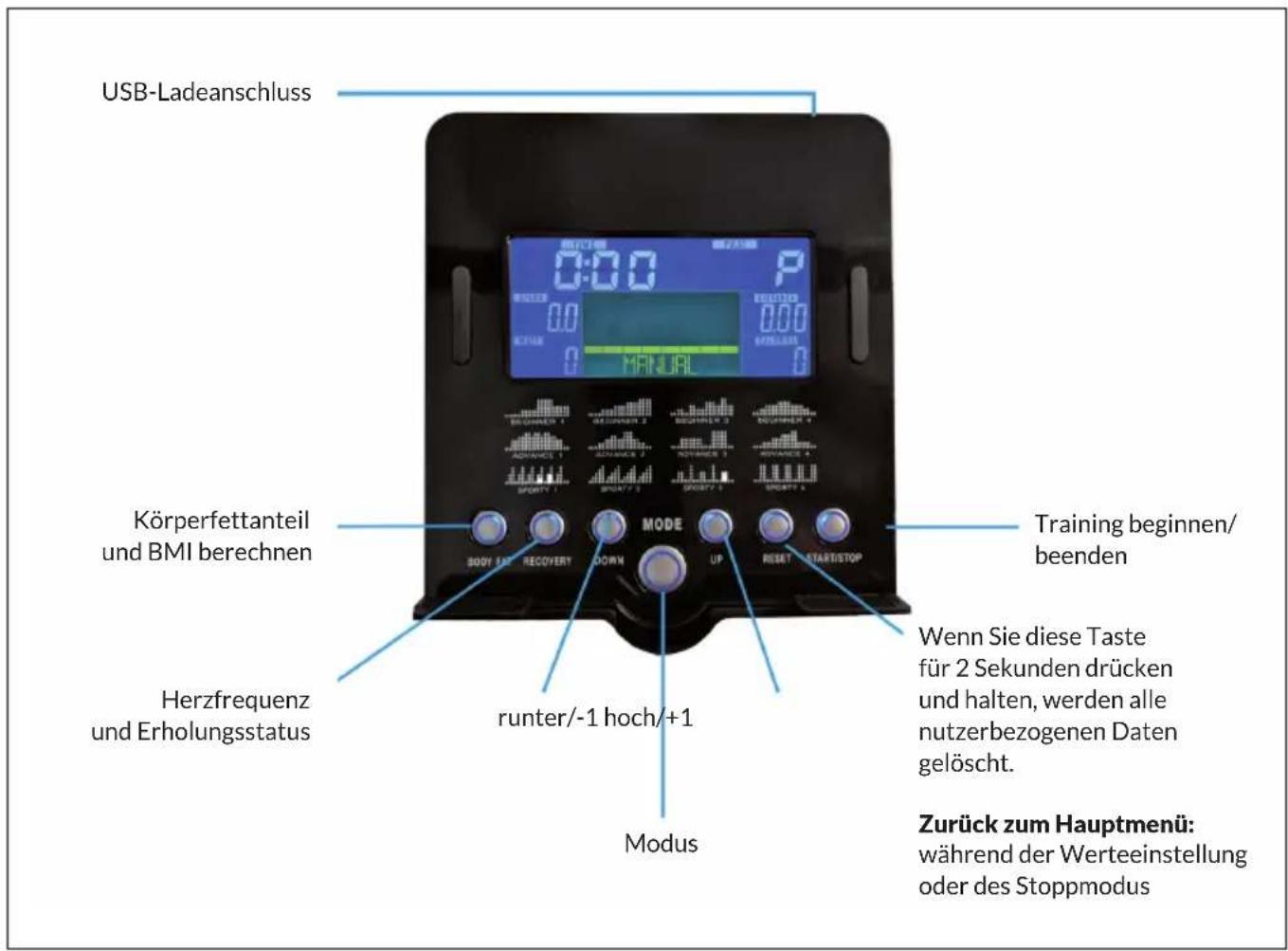

Displayanzeigen und Funktionen

Funktion Beschreibung

TIME Bereits während des Trainings vergangene Zeit Bereich: 0:00 ~ 99:59

SPEED Trainingsgeschwindigkeit Bereich: 0,0 ~ 99,9

DISTANCE Trainingsdistanz Bereich: 0,0 ~ 99,9

CALORIES Während des Trainings verbrannte Kaloren Bereich: 0 ~ 999

PULSE Herzschläge während der Minute werden während des Trainings angezeigt. Alarm, wenn der PulsHigher als der Zielpuls ist.

RPM Umdrehungen pro Minute Bereich: 0 ~ 999

WATT Im Wattprogramm, erhält das Gerät einen voreingestellttem Watt-Wert aufrecht (einstellbarer Bereich: 0 ~ 350)

MANUAL Training im manuellen Modus.

PROGRAM Auswahl zwischen den Programmen „Anfänger“, „Fortgeschritten“ und „Sportlich“.

CARDIO Trainingsmodus mit der Zielherzfrizenz.

iConsole und App

Aktivieren Sie auf Ihrtem Tablet BT, suchen Sie in der Liste nach dem Gerät und drücken Sie auf verbinden (Password:0000).

Hinweis: Sobald die Konsole via BT mit dem Tablet verbunden ist, schaltet dieser sich aus. Schließen Sie die App und schalten Sie BT auf dem iPad aus. Die Konsole schaltet sich dann automatisch wieder ein.

TRAINING PER KINOMAP APP

Mit der KINOMAP-App können Sie mehr als 100.000 km Bewegungsvideos auf der ganzen Welt laufen, fahren oder rudern und tätig von den Benutzern selbst aktualisiert werden.

Versuchen Sie, ihrem Tempo unter den gleichen Bedingungen zu folgen, wie sie aufgenommen wurden. Nutzen Sie das KINOMAP-Portal und wahlen Sie Ihr eigenes Real Life Video. Steigern Sie ihre Kondition, indem Sie Ihr eigenes Intervall im Widerstand oder im Power-Modus verwenden.

Schlieben Sie ihre kompatiblen Geräte direkt an. Alternativ können Sie auch die Kamera verwenden, die Ihnen einen optischen Trittfrequenz-, Schritt- oder Ruderschlagsensor bietet. Nehmen Sie an unseren Multiplayer-Sessions teil und versuchen Sie, der Erste im Ziel zu sein.

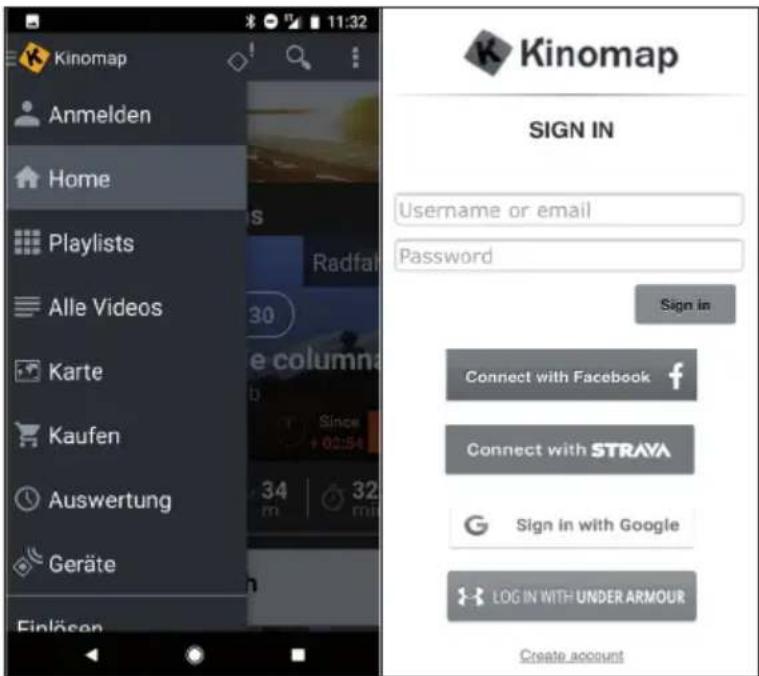

Konto anlegen

Wenn Sie KINOMAP verwenden möchten, müssen Sie sich zuerst mit ihrem KINOMAP-Konto verbinden. Wenn Sie sich erfolgreich angemeldet haben, können Sie mit dem Training beginnen. Wenn Sie sich nicht abmelden, bleiben Sie beim nachsten Start der App angemeldet. Wenn Sie noch kein KINOMAP-Konto haben, melden Sie sichitte an,um ein kostenloses Konto zu erhalten.

Aktivierungscope

• Die Standardversion ist kostenlos und bietet Ihnen Zugriff auf eine Reihe von kostenlosten Videos sowie Intervalltrainings (zur Zeit nicht auf allen Geräten verfügbar).
• Ein Abonnement ist später erforderlich, um Zugriff auf alle berechtigten Inhalte zu erhalten, darunter Tausende von Real-Life-Videos, einen Mehrspieler-Modus und vieles mehr.
• Nach dem ersten Login kann die App Sie nach einem Aktivierungskode Fragen. Wenn Sie eine haben, geben Sie diese in den entsprechenden Einstellungen ein, um Ihr Abonnement für die App zu aktivieren.
• Sie können die Option „Aktivierungscode hinzufugen" zu einem späteren Zeitpunkt aufrufen.

Aktivierungskode eingeben

Hinweis zum Abonnement: Sie können den Dienst auch auf der Grundlage eines monatlichen oder jährlichen Abonnements abonnieren, wodurch Sie Zugang zu erweiterten Funktionen erhalten. Gehen Sie zu „Einstellungen abonnieren".

Nach der Aktivierung führen Sie Ihr Abonnement auf „Mein Abo":

Verbindung mit dem Trainingsgerät herstellen

So verbinden Sie das Gerät mit der KINOMAP App:

1 Gehen Sie zum Menu „Ausrüstung".
2 Neue Geräte mit der Taste + hinzufügen
3 Wahlen Sie ihren Gerätotyp aus der Liste aus (Ergometer für das CapitalSports Helix Pro).
4 Wahlen Sie die Marke CapitalSports aus.
5 Wahlen Sie das Model Helix Pro aus.
6 Wenn das Gerät erkannt wurde, mit einer Berührung auf das Feld bestätigten.
7 Nun einfach auf SPEICHERN drücken. Ihr Gerät wurde nun hinzugeführst.

Hinweis: Auch wenn Ihr Fitnessgerät keine BT-Verbindung hat, können Sie auf Kinomap trainieren.

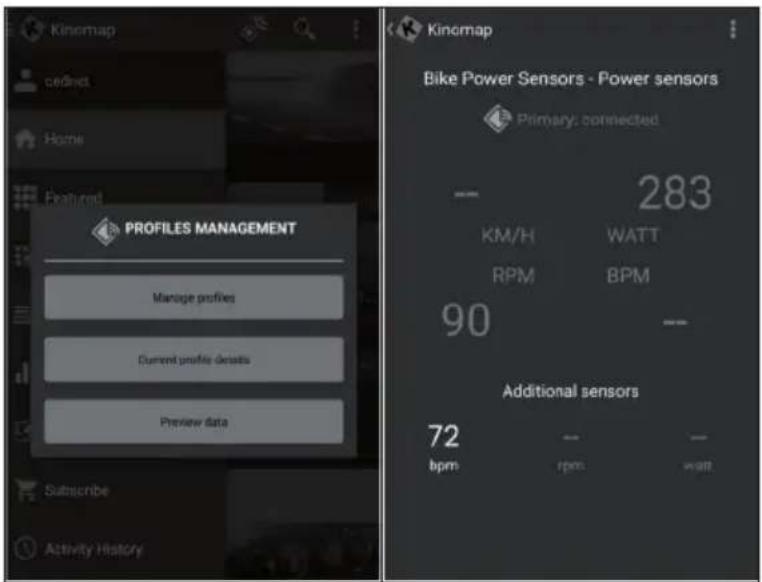

Vorschau der Daten

Mit der Funktion „Vorschau der Daten" konnen Sie die vom Gerät gesendeten Daten sofort sehen. Diese Funktion ist entsprechenden nützlich, wenn Sie Probleme beim Starten einer Aktivität haben. Je nach Ausstattung muss die App davon eineige Werte erhalten.

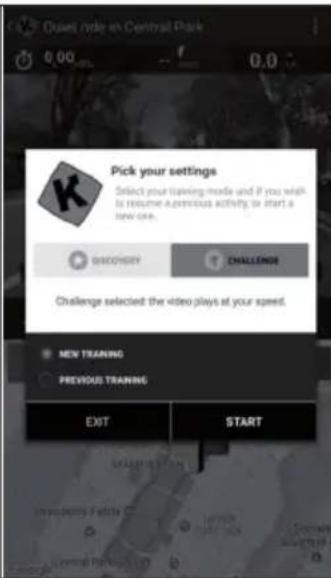

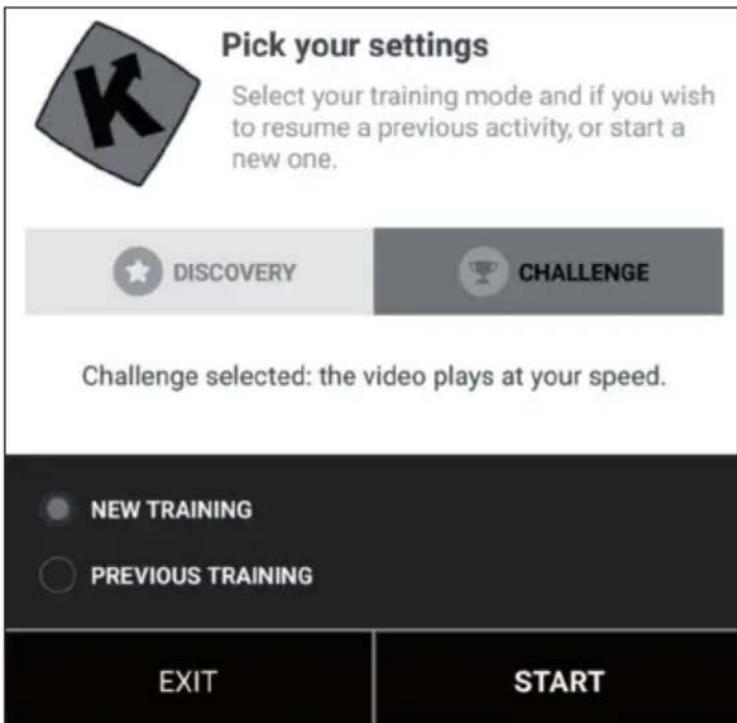

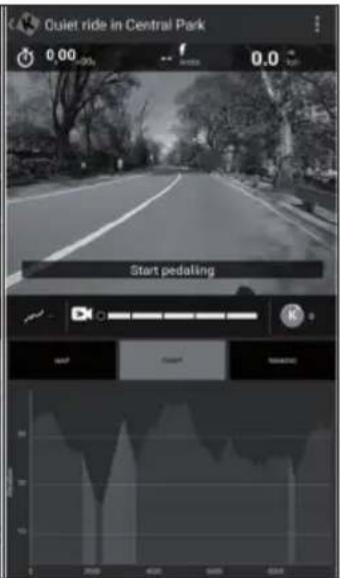

Training

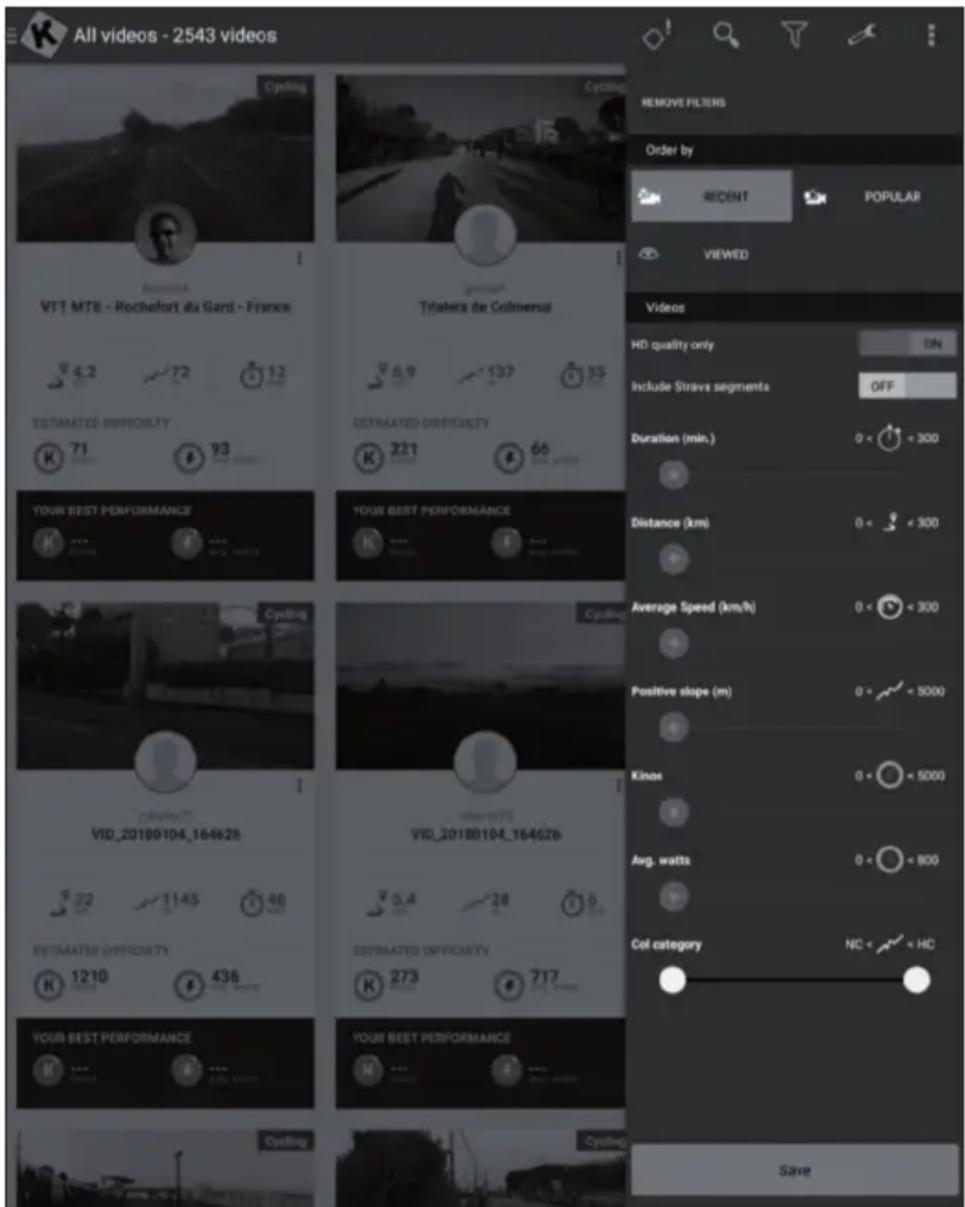

Videoauswahl

• Es stehen mehrere Listen mit Videos zur Verfügung, auf denen Sie das gewünschte Video auswahlen können.
• Um während des Trainings darauf zu trainieren. Es gibt eine Filterfungtion, um sicherzustellen, dass Sie Zugriff auf die gesuchten Videos erhalten (Featured, popular, most viewed, most recent, duration, distance, incline....).
• Für jedem Video können Sie relevante Informationen sehen: seinen Name, den Mitwirkenden (der das Video veröffentlich hat), Land, Dauer, Entfernung, Durchschnitt der positiven Steigung, durchschnittliche Geschwindigkeit.

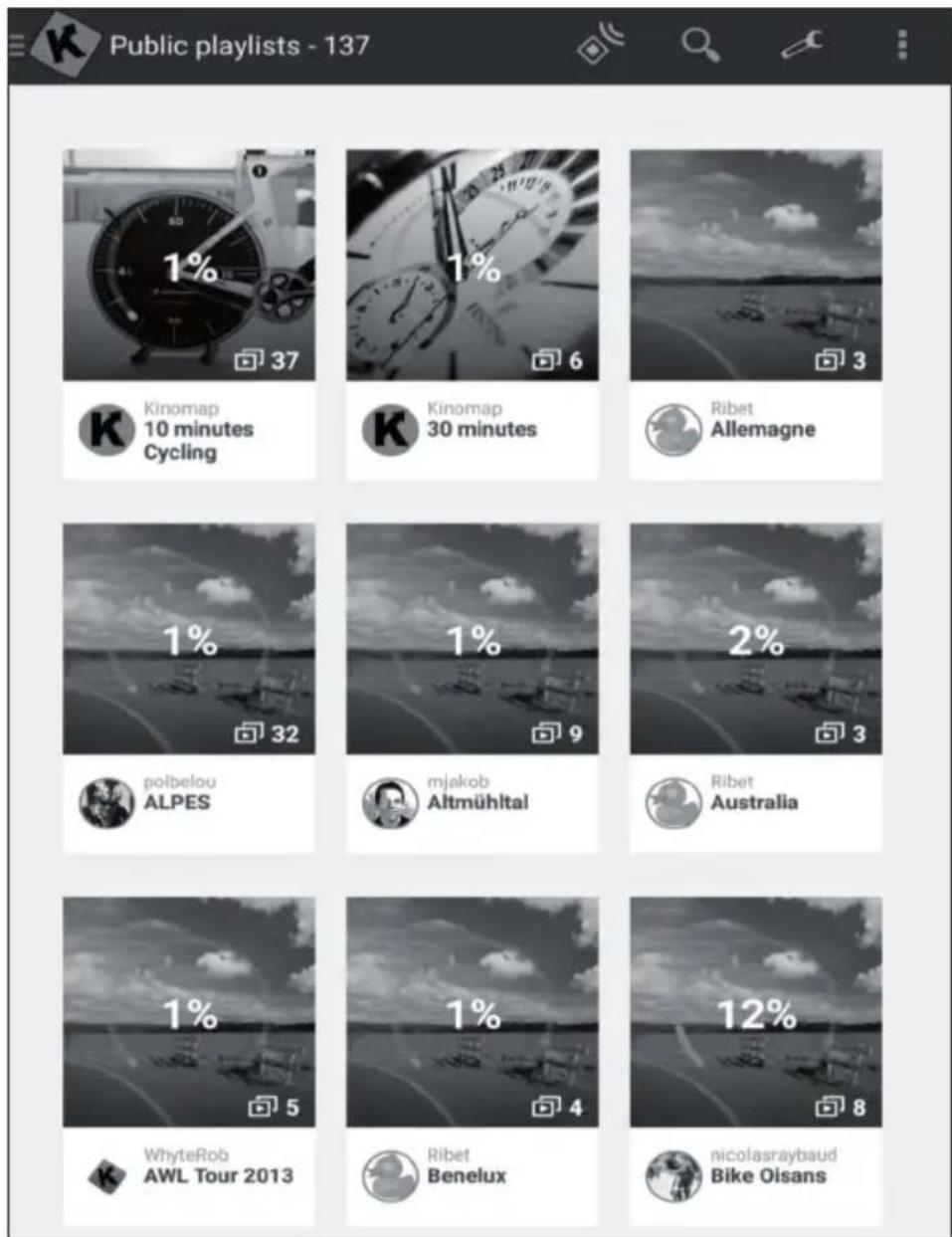

Playlists

• Hier gibt es auch weitere Playlisten, die von Kinomap oder den Benutzern selbst erstellt wurden.
• Jede Playlist hat ein bestimmtes Thema, um z. B. 30 Minuten zu trainieren oder ein Land zu besuchen.
• Sie können ihren Fortschritt auf jeder Wiedergabeliste und jedem Video, das sie erstellt, verfolgen.
  Momentan können Sie ihre Playlisten nicht direkt aus der App herself verhalten.

Trainingsbeginn

Wahlen Sie das Video aus, auf dem Sie trainieren möchten.

Wahlen Sie den Modus, in dem Sie trainieren möchten.

Beginnen Sie einfach mit dem Treten, um das Training zu beginnen.

Entdeckungs- und Herausforderungsmodus

Herausforderungsmodus: Das Video wird mit ihrer Geschwindigkeit abgespielt, sodass Sie die gleiche Gesamtleistung wie der Videoproduzent erbringen konnen. Wenn Sie nicht schnell genug sind, verringgert das Video langsam die Framerate. Bei guter Leistung kann die Framerate bis auf das Doppelte der ursprünglichen Geschwindigkeit erhöht werden. Verwenden Sie diesen Modus, um an Herausforderungen wie den Indoor Challenges teilzunehmen und um auf Websites von Drittanbietern wie Strava mit vollständigen Koordinaten und einer Karte Ihrer virtuellen Fahrt zu exportieren.

Entdeckungsmodus: Das Video wird mit der Originalgeschwindigkeit abgespielt und pausiert, wenn ihre Geschwindigkeit 0 erreicht. Was auch immer ihre Leistung ist, die Framerate wird nicht verändert. Aber Sie werden immer noch sehen, ob Sie eine gute Leistung erbringen, wenn Sie sich die in Kinos gemessene Energieleistung ansehen. Beachten Sie, dass der Export auf Websites von Drittanbietern wie Strava auf Watt und zusätzliche Daten wie Trittfrequenz, Herzfrequenz beschrankt ist, aber keine Koordinaten oder eine Karte anziegt.

Trainingsanzeige

Am oberen Rand des Bildschirms werden relevante Informationen angezeigt:

Die Dauer
- Der sofort erzeugte Strom
Die sofortige Geschwindigkeit
- Ihr Herzfrequenzschlag (nur wenn Sie einen zusätzlichen Herzsensorgurt hinzufugen oder wenn ihre Ausrüstung einen integrierten hat)
Die sofortige Trittfrequenz
Die Entfernung
- Ihr Kartenposition wird mit dem Video synchronisiert.

Die Registerkarte „Ranglste" ist nur im Mehrspieler-Modus verfügbar.

• Abszisse: Höhe in Metern
• Ordinate: Entfernung im KM im Challenge-Modus.
  Dauer: in Sekunden im Discovery-Modus.

Wunderstand einstellen / Gänge

Auf dem Bildschirm erhalten Sie Anweisungen, wie Sie den Widerstand entsprechend dem Höhenprofil (Höhe) einstellen müssen, wenn Sie einen Geschwindigkeits-/Trittfrequenzsensor oder einen optischen Sensor verwenden.

Training beenden

Wenn Sie das Training pausieren oder stoppen wollen, horen Sie einfach auf zu treten oder benutzen Sie die Pause-Taste in der Ecke des Trainings. Klichen Sie auf die Schaltfläche „Sitzung fortsetzen", um ein unerreichtes Training fortzusetzen. Wenn Sie diese Aktivität beenden möchten, bestätigten Sie einfach durch Tippen auf Speichern und beenden'.

Profittraining

Das Profiltraining ist eine Trainingsform, die eine Reihe von Trainings mit niedriger bis hoher Intensität und Ruhe- oder Entlastungssphasen beinhaltet. Varieren der Intensität ihrer Anstrengung trainiert den Herzmuskel, betet ein Herz-Kreislauf-Training, verbessert die aerobe Kapazität und ermöglich es der Person, länger und/oder intensiver zu trainieren.

Das Profiltraining ist noch nicht für alle Geräte verfügbar. Sie können es ganz einfach im Hauptmenu überprüfen: Wenn Sie das Profil-Trainingsmenu sehen, bedeutet das, dass die Funktion für ihre Ausrüstung verfügbar ist. Sie haben die Wahl zwischen zwei Modi, abhängig von ihrem Gerät.

Widerstand: Sie definieren eine Widerstandsstufe und wir senden die Anweisungen an den Heimtrainer, unabhängig von der produzierten Leistung.

Soll-Leistung: Sie definieren eine Soll-Leistung und der Widerstandändert sich automatisch, damit Sie sie erzeugen.

• Wenn Sie eine orangefarbene Linie sehen, bedeutet das, dass Sie sich in der Nähe Ihr's Ziels befinden.
• Umgekehrt bedeutet die orangene Linie, dass Sie sich von Ihr dem Ziel entfernen. (Zielleistung erhöhen oder verlangsamen)
• Sie müssen nur die Zeit (< >) für den Countdown wahlen und mit dem Training beginnen.
• Sobald die Aktivität gestartet ist, können Sie die Zielleistung oder den Widerstand entsprechend dem von Ihnen gewählten Modus erhöhen oder verringern.

Auswertungen

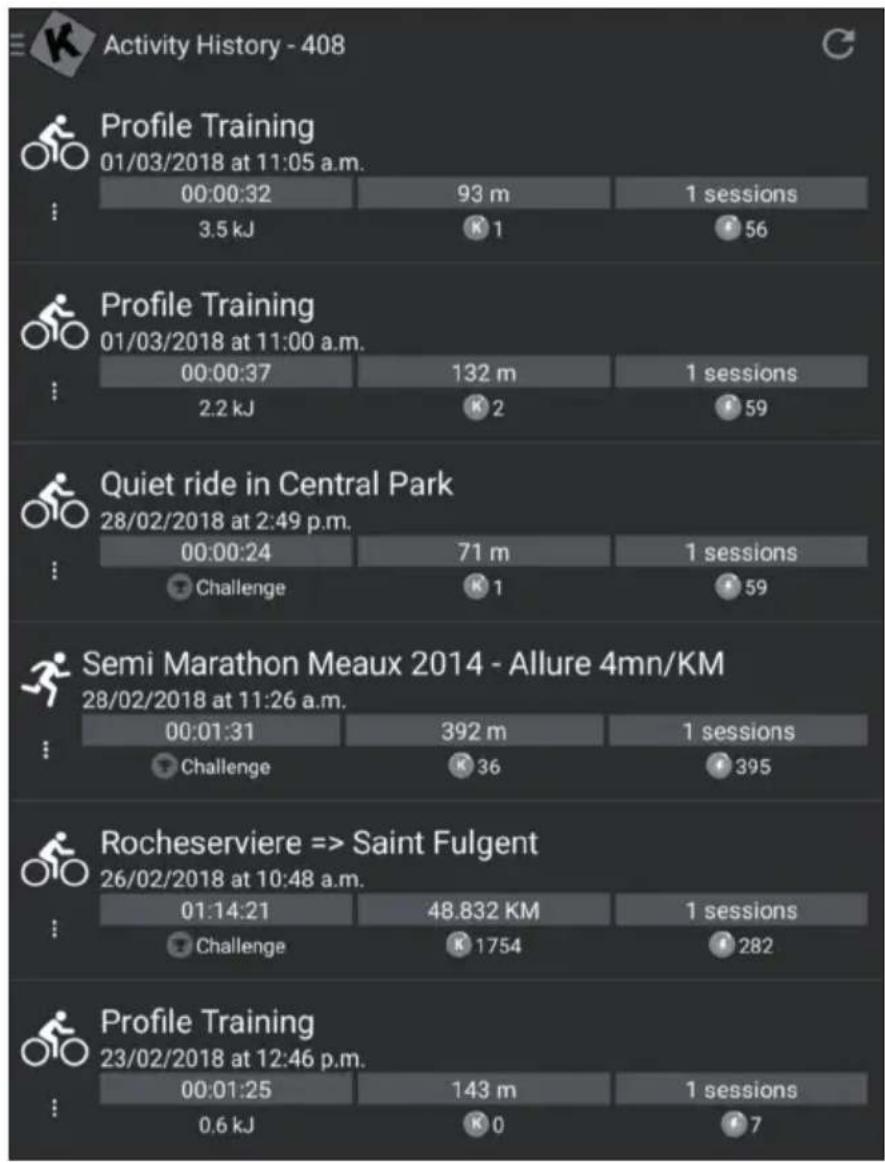

Trainingsprotokoll

• Öffnen Sie das Hauptmenu auf der linken Seite, um auf „Trainingsprotokoll" zu klichen.
• Sie können hier die Historie ihrer vergangenen Trainingsinheiten sehen, einschließlich des Namens des Videos, das Sie trainiert haben, des Datumss des Trainings, der Dauer und der Distanz.
• Klichen Sie auf ein bestimmtes Training, um alle Informationen zu erhalten.
• Sie können auch die Seite http://www.kinomap.com/myactivities aufrufen.
• Ihr Trainingsprotokoll enthalt eine Karte, eine Zusammenfassung und eine Reihe detailierter Diagramme, die ihre bisherige Geschwindigkeit, Leistung, Trittfrequenz und Herzfrequenz anzeigen. Beachten Sie, dass das Trainingsprotokoll automatisch auf verschiedene Plattformen wie RunKeeper, Strava oder Under Armour exportiert werden kann.

Suche

Dieser Button ist immer in der oberen rechten Ecke verfügbar, um Videos zu durchsuchen, egal in welchem Menu Sie sich befinden.

Es gibt mehrere Möglichkeit, das passende Video zu finden:

• Sie könnenuchen, indem Sie auf die Schaltfläche Sachen klichen. Sobald Sie mindestens 3 Zeichen eingegeben haben, wird eine automatische Vervollständigungssuche durchgeführt.
• Sie können auch eine geografische Suche durchführten. Wahlen Sie im Hauptmenü „Karte".
• Sie können alle verfügbar baren Videos erkunden, indem Sie auf Publics Playlists' oderAlle Videos' klichen.

Einstellungen

Benutzer-Einstellungen

• Gehen Sie zum Menu Einstellungen und stellen Sie ihre Benutzerdaten ein, einschließlich Einheiten, große, Gewicht, Geburtstag, Geschlecht und Frontbereich.
• These Informationen beeinflussen die Geschwindigkeitsberechnung.

Externes Display

Folgen Sie die Anweisungen, um die Anzeige über Chromecast oder Apple TV auf Ihr Frem Fernseher anzuzeigen.

Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen Komponenten kann es auch bei thisem Produkt vorkommen, dass sich Schrauben durch hauftigen Gebrauch lockern. Wir empfehlen sie daher regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem feuchten Tuch, um die Oberflächen von Schweiß und Staub zu säubern.

• Entnahmen Sie die Batterie des Bedienfelds, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden, wenn das Gerät regelmäßig auf Schäden und Abnutzungen überprüft wird (beispelsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass beschädigte Geräte teile ersetzt werden und das Gerät erst nach erfolgter Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig fixiert sind.
• Fetten Sie bewegliche Geräteile regelmäßig ein.
• Achten Sie insbesondere auf Komponenten, welche besonderss anfällig für Abnutzungen sind, wie beispelsweise das Bremsensystem, Fußauflage etc.
• Da Schweiß sehr aggressiv ist,arf dieser nicht mit den emailierten oder verchromten Teilen des Gerätes,insbesondere dem Computer,in Berührung kommt. Wischen Sie das Gerät nach Gebrauch sofort ab.Die emailierten Teile konnen mit einem feuchten Schwamm gereinigt werden. Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung vermieden werden.
• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung außerhalb der Reichweite von Kindern.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol/TRagen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschrankt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfenehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Die vollständige Konformitätserklarung des Herstellers
finden Sie unter folgenden Link:
use.berlin/10032830

Dear Customer,
