BEDIENUNGSANLEITUNG Stringmaster Capital Sports

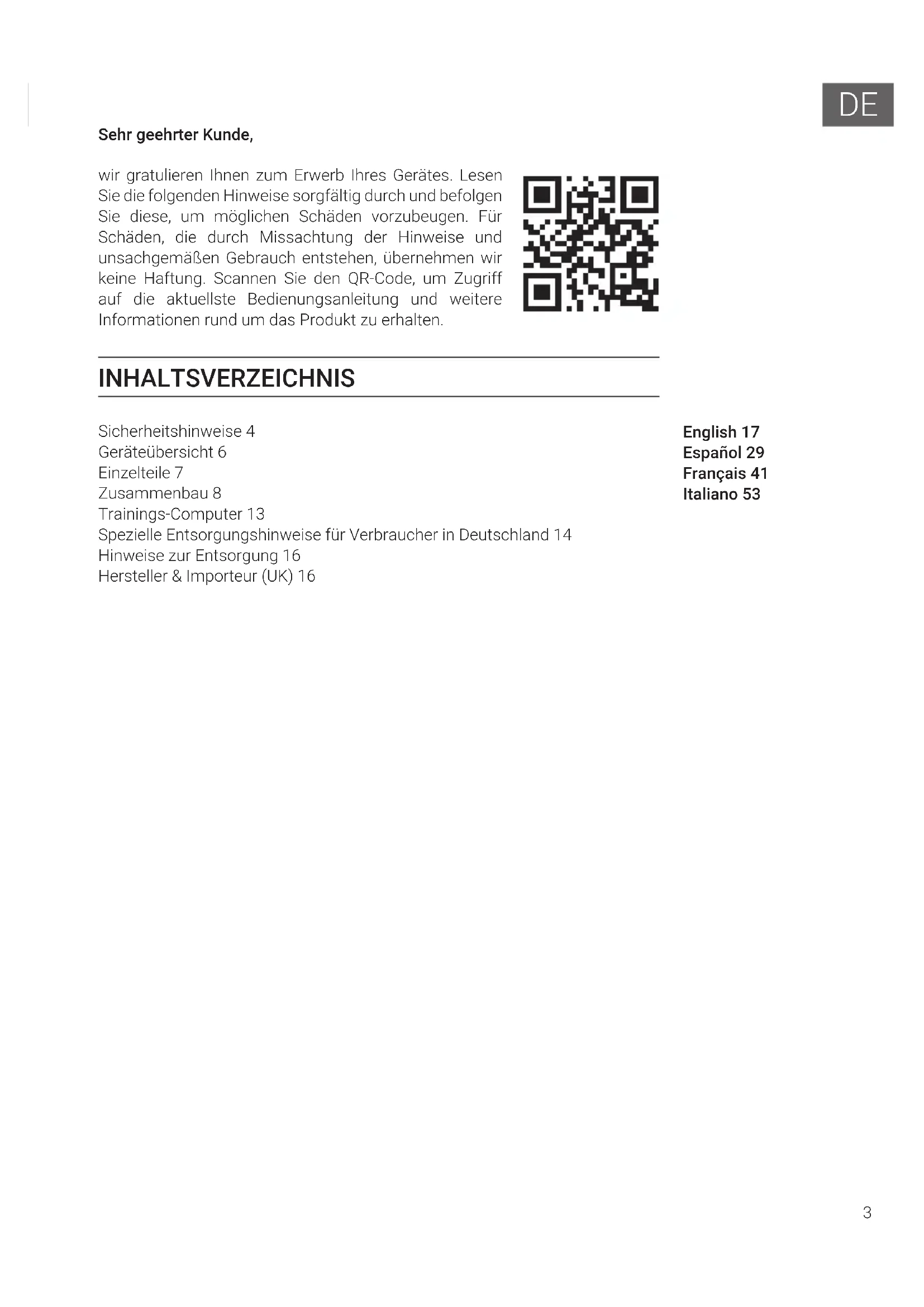

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Geräteübersicht 6 Einzelteile 7 Zusammenbau 8 Trainings-Computer 13 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14 Hinweise zur Entsorgung 16 Hersteller & Importeur (UK) 16 English 17 Español 29 Français 41 Italiano 534

SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellten Merkmalen abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.

• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit und die Efzienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.

• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert werden, um sicher verwendet werden zu können. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispielsweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,6 Meter betragen.

• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu lassen, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für Ihre Gesundheit und Sicherheit darstellen könnten, oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.

• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Hören Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.

• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.

• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.

• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.

• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellten Übungen verwendet werden.

• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit einschränken könnte.

• Halten Sie Ihren Rücken während des Trainings gerade.5

• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel, Muttern und Bolzen richtig festgezogen wurden.

• Beachten Sie die maximale Position für anpassbare Geräteteile und gehen Sie nicht über die Markierung „Stopp“ hinaus, da dadurch ein Risiko entstehen würde.

• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte Teile feststellen oder während der Verwendung seltsame Geräusche, welche vom Gerät ausgehen hören, stoppen Sie augenblicklich die Verwendung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.

• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht walten, damit Sie Ihren Rücken nicht verletzen. Verwenden Sie immer rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls Hilfe einer weiteren Person.

• Alle beweglichen Geräteteile (z.B. Pedale, Handgriffe, Sattel… etc.) müssen wöchentlich gewartet werden. Überprüfen Sie diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder xieren Sie das entsprechende Teil sofort. Fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den guten Ausgangszustand wieder hergestellt haben.

• Halten Sie das Netzstromkabel fern von Wärmequellen.

• Stecken Sie keine Gegenstände in die Geräteöffnungen.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls Lösungsmittel.

• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.

• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.

• Eine inkorrekte Reparatur und strukturelle Modikationen (z.B. das Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in Gefahr bringen.

• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen. Hinweis: Maximalgewicht des Benutzers: 100 kg.6

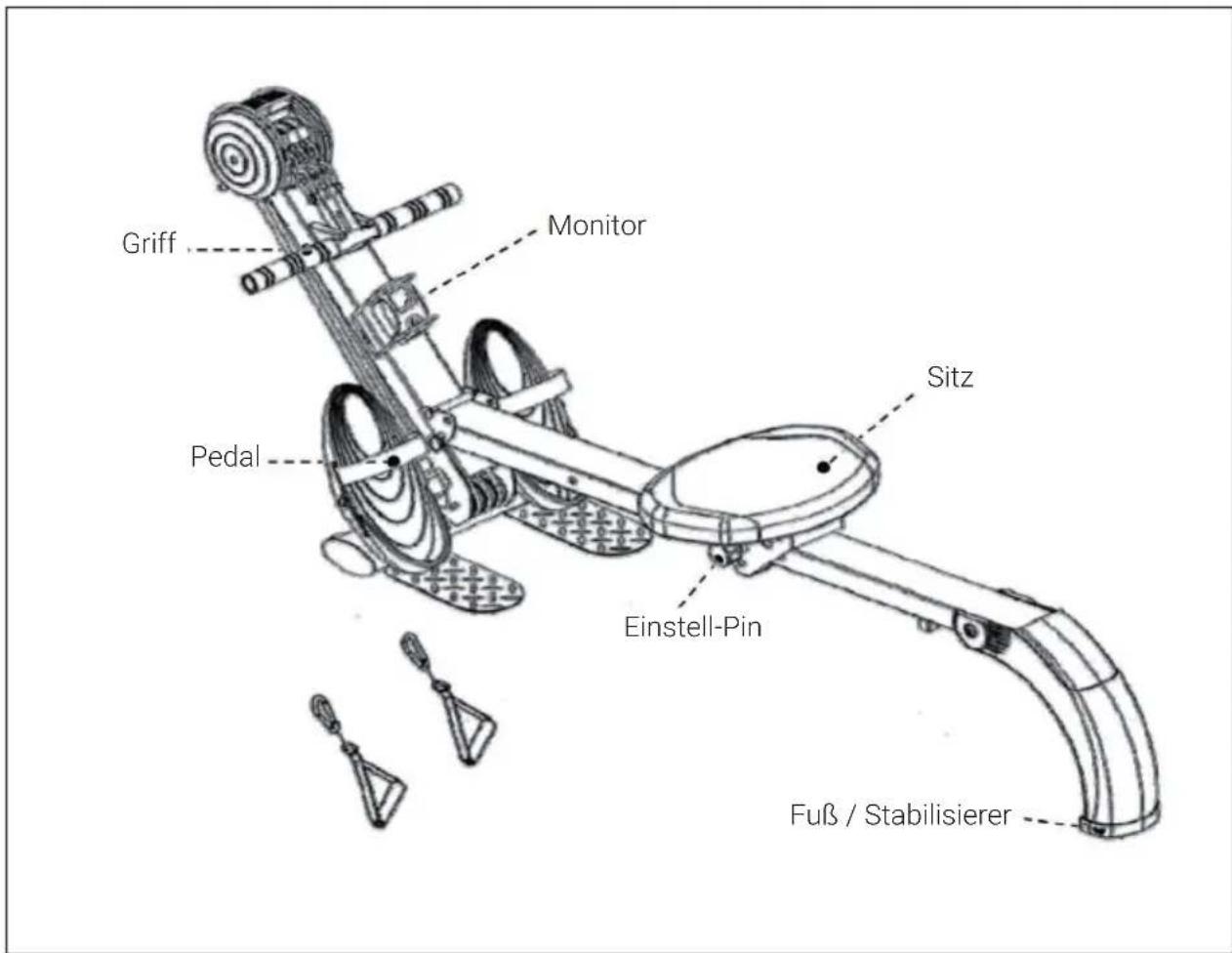

Griff Fuß / Stabilisierer Pedal Monitor Sitz Einstell-Pin7

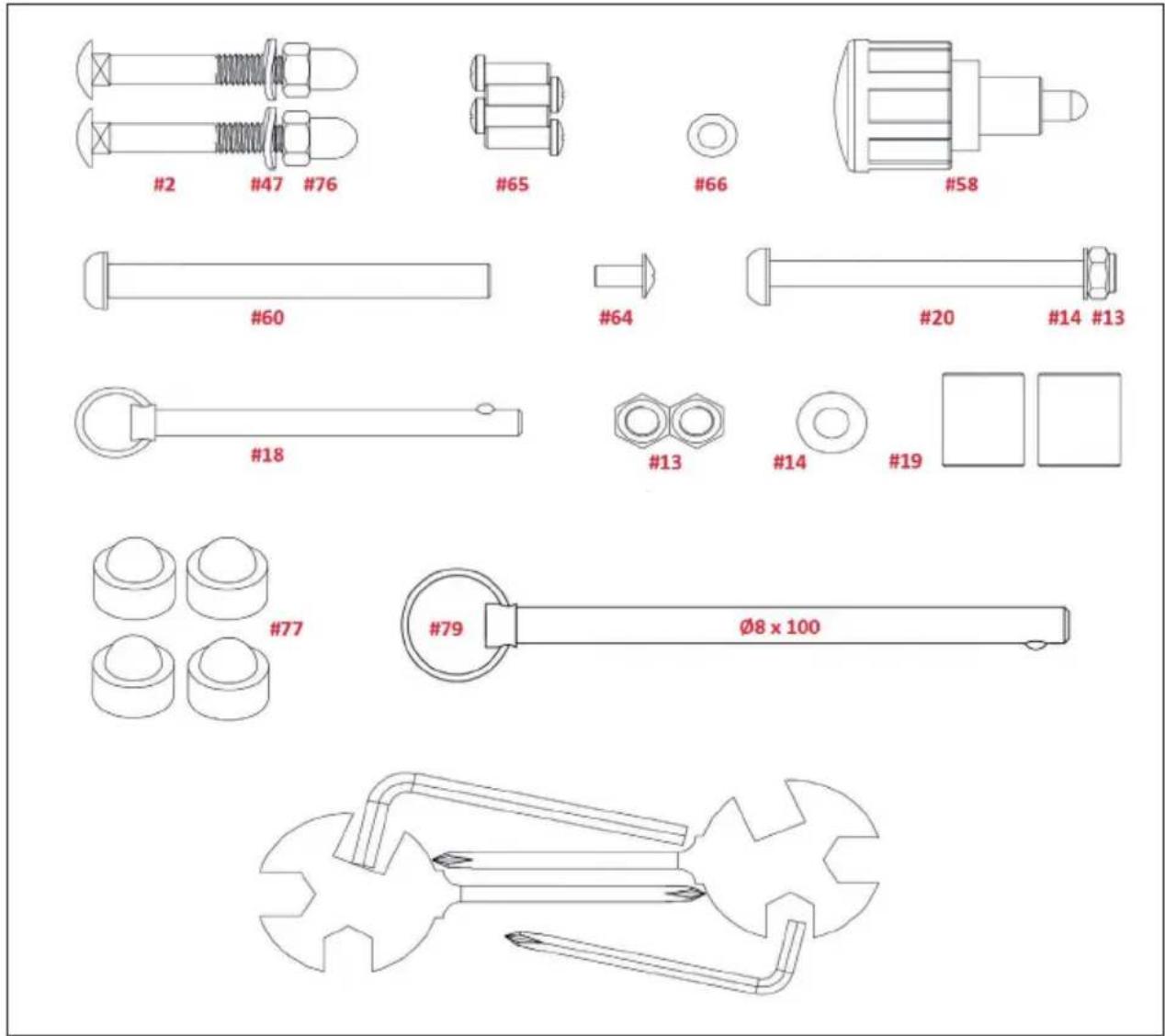

EINZELTEILE Nr. Bezeichnung Stk. Nr. Bezeichnung Stk. 2 M8 x 50mm 2 20 M8 x 95mm 1 47 Ø8 Bogenscheibe 2 14 Ø8 Unterlegscheibe 1 76 M8 Hutmutter 2 18 Pin 1 65 M6 x 15mm 4 13 M8 Kunststoff-Mutter 2 66 Ø6 Unterlegscheibe 4 19 Hülsen 2 58 Einstell-Pin 1 77 Schutzkappen M8 4

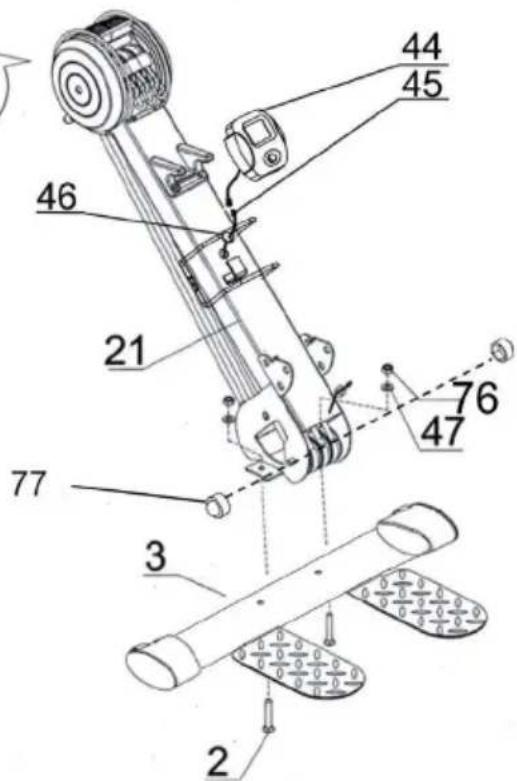

Montieren Sie den Fuß (#3) am Hauptteil (#21). Verschrauben Sie mit den M8x50mm-Schraube (#2), der Bogenscheibe (#47) und der M8-Hutmutter (#76). Führen Sie die M8x50mm-Schraube (#2) durch die Öffnung im Fuß (#3), so dass der Vierkant-Kopf passend in dieser Verankert bleibt. Sichern Sie dann an der an- deren Seite mit der Hutmutter (#76). Verbinden Sie die beiden Enden des Monitor-Kabels (#45) miteinander und montieren Sie dann den Monitor (#44) auf der Monitor-Klammer auf dem Rahmen. Nehmen Sie dazu die Schrauben (#75) heraus, fügen Sie das linke und das rechte Abdeckungsteil (#22 + #31) an und xieren Sie wieder (#75). Stecken Sie Sicherheitskappen (#77) auf die Schrauben- Enden.

Montieren Sie den Sattel (#71) auf der Halterung (#67) und verschrauben Sie mit der M6x15mm-Schrauben (#65) und einer Unterlegscheibe (#66) - xieren Sie mit dem Einstell-Pin (#58). Setzen Sie Kappen (#77) auf die überstehenden Schrauben. Stellen Sie den Sitz nun mit dem Einstell-Pin ein.10

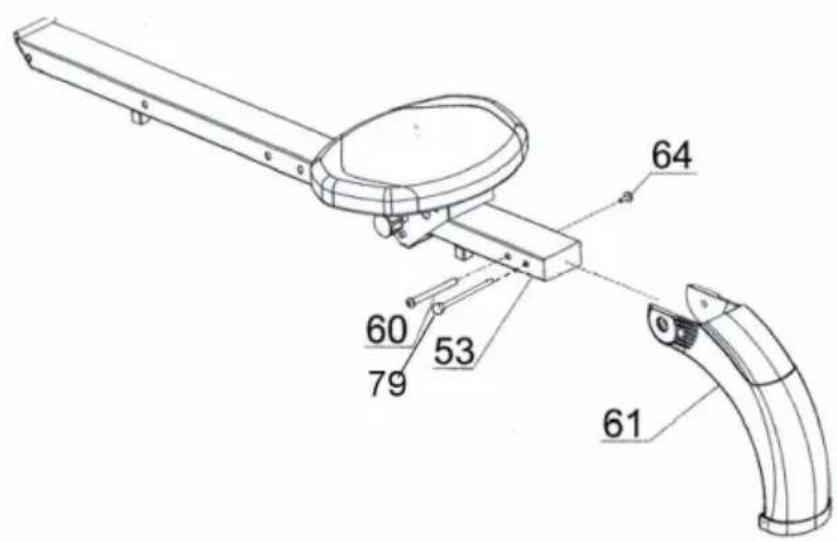

Verbinden Sie den rückwärtigen Stabilisierer (#61) am Slide-Rohr (#53) und verschrauben Sie mit der Schraube (#60), der M6#10mm-Schraube (#64) und setzen Sie den Ø8x100mm-Pin (#79) zur Sicherung ein.11

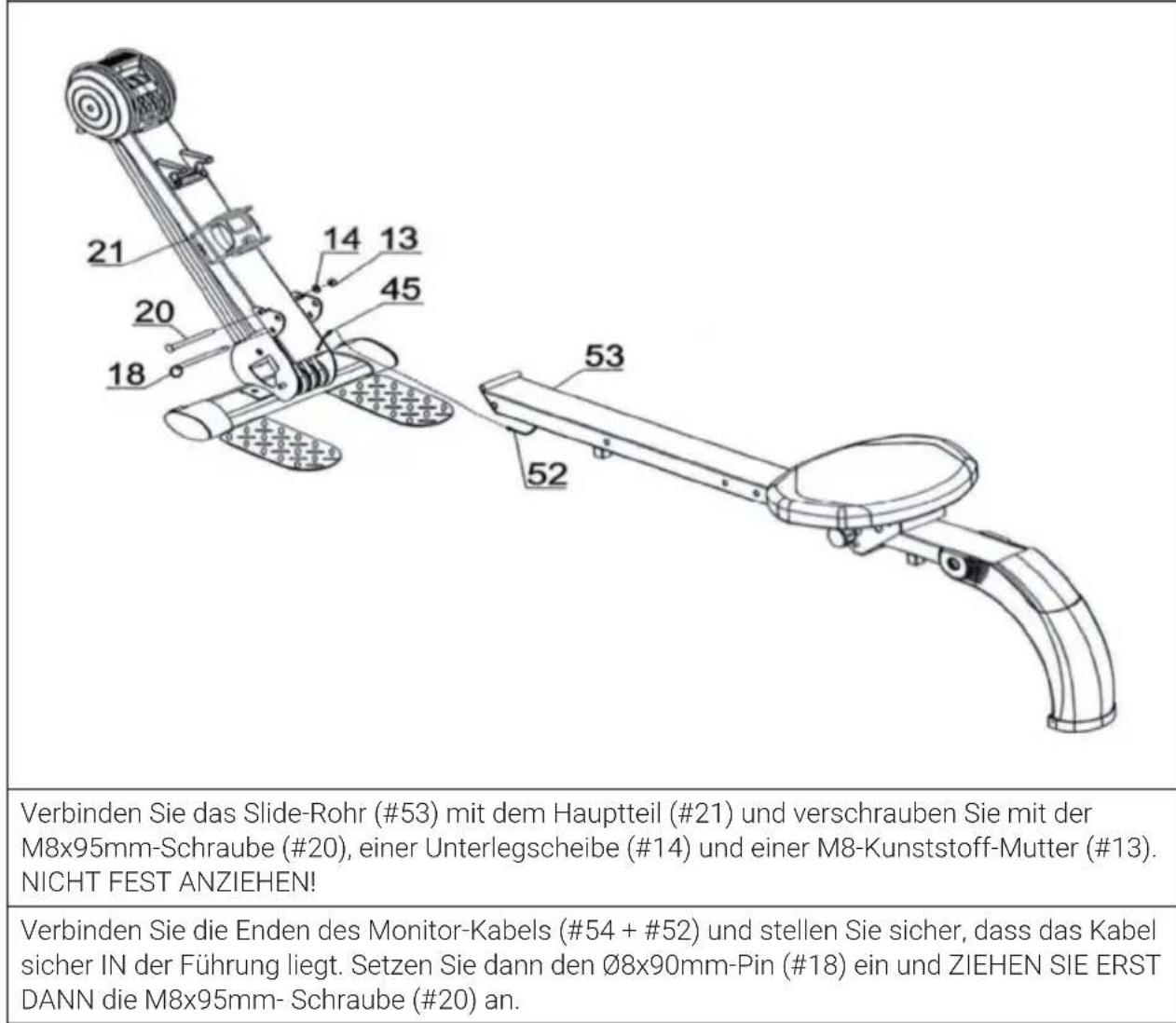

Verbinden Sie das Slide-Rohr (#53) mit dem Hauptteil (#21) und verschrauben Sie mit der M8x95mm-Schraube (#20), einer Unterlegscheibe (#14) und einer M8-Kunststoff-Mutter (#13). NICHT FEST ANZIEHEN! Verbinden Sie die Enden des Monitor-Kabels (#54 + #52) und stellen Sie sicher, dass das Kabel sicher IN der Führung liegt. Setzen Sie dann den Ø8x90mm-Pin (#18) ein und ZIEHEN SIE ERST DANN die M8x95mm- Schraube (#20) an.12

Haken Sie die Griffstange mit den Haken (#32) am Zug (#17) ein und legen Sie sie auf die Halterung (#37). Achtung: Legen Sie die Spannung durch die Anzahl der angehängten Züge fest: Klemmen Sie nur einen Zug an für niedrige Spannung, zwei für mittlere Spannung und entsprechend alle drei Züge für höchste Zugkraft.

Montieren Sie die Pedale (#15) mit den Manschetten (#19) und den Pedal- Achsen (#16) an das Hauptteil (#21) und verschrauben Sie mit den M8- Kunststoffmuttern (#13) sowie den Ø8-Unterlegscheiben (#35)13

TRAININGS-COMPUTER Setzen Sie eine Batterie des Typs AAA (1,5 V) in das Batteriefach des Monitors ein. Beachten Sie, dass sämtliche Werte bei einem Batteriewechsel auf Null zurückgesetzt werden. Auto On/Off Sobald das Training begonnen wird, zeigt das Display automatisch die vom Sensor empfangenen Daten an. Der Monitor schaltet sich automatisch ab, wenn 4 Minuten nicht trainiert wird oder kein Tastendruck erfolgt. Die bis dahin generierten Werte bleiben gespeichert. Drücken Sie den Taster für 2 Sekunden, um alle Werte zurückzusetzen. Auto Scan Nach Trainingsbeginn schaltet das Display automatisch die Werde COUNT, TOTAL COUNT und TIME im 6-sekündigen Wechsel an. Count Anzeige der Züge von 0 bis 9,999 Total Count Anzeige aller bisher erfolgten Züge von 0 bis 9,999 Time Anzeige der bisherigen Trainingszeit von 00:00 bis 99:59. Drücken Sie den Taster kurz, um direkt zur Zeit- Anzeige zu springen. Calories Anzeige des geschätzten Kalorienverbrauchs während des Trainings von 0.0 bis 9,999. Drücken Sie den Taster kurz, um direkt zur Kalorien-Anzeige zu springen.14

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.15

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e- back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.16

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom17
