BEDIENUNGSANLEITUNG Etude 255 LCD Schubert

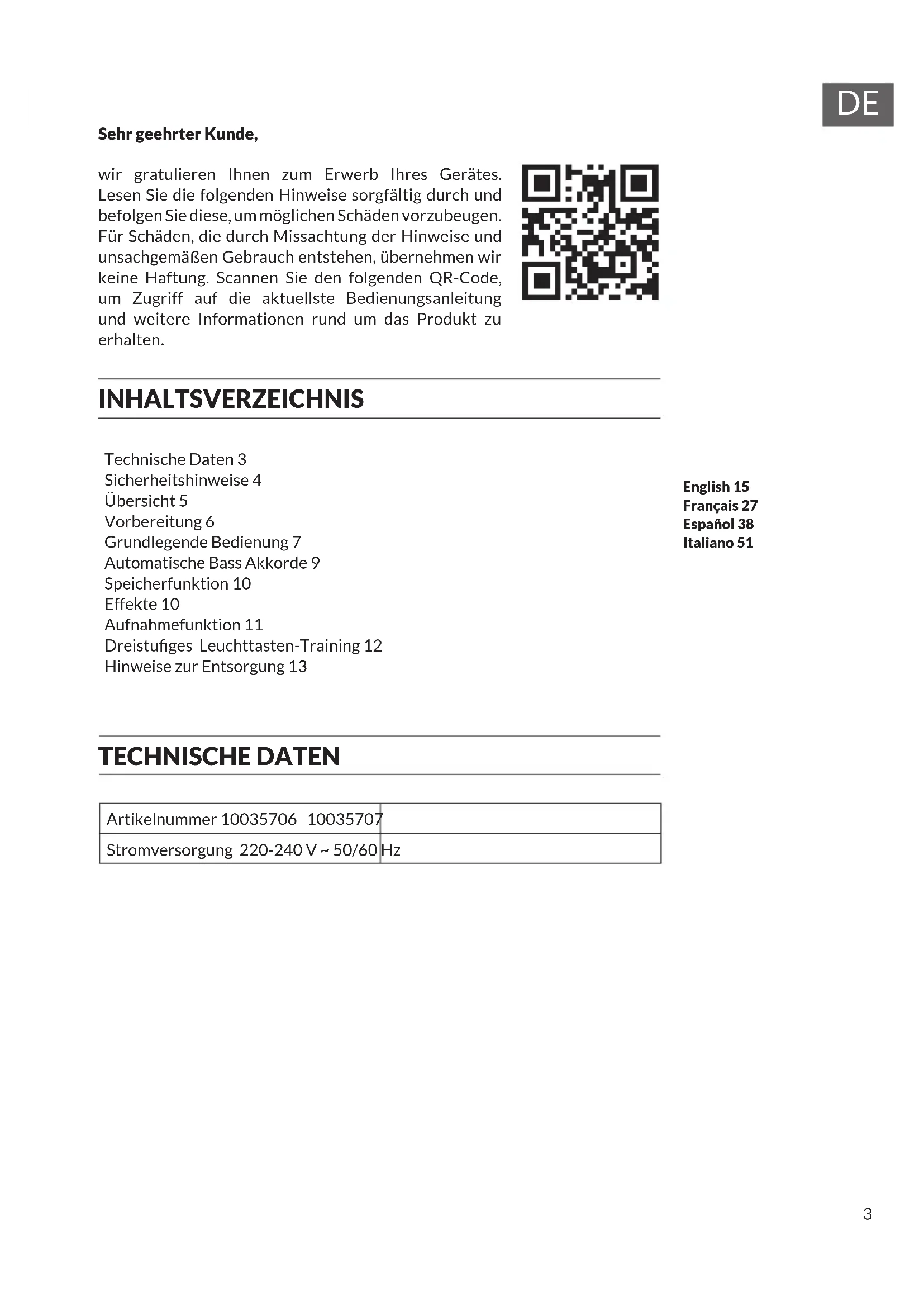

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb与其s Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Technische Daten 3

Sicherheitshinweise 4

Ubersicht 5

Vorbereitung 6

Grundlegende Bedienung 7

Automatische Bass Akkorde 9

Speicherfunktion 10

Effekte 10

Aufnahmefunktion 11

Dreistufiges Leuchttasten-Training 12

Hinweise zur Entsorgung 13

English 15

Français 27

Espanol 38

Italiano 51

TECHNISCHE DATEN

Articlelnummer 10035706 1003570

Stromversorgung 220-240 V ~ 50/60 Hz

SICHERHEITSHINWEISE

Lesen Sie sich vor der Inbetriebnahme des Geräts alle Sicherheitshinweise durch.

• Verwenden Sie ausschließlich den im Lieferumfang enthaltenen Netzadapter. Sollte der Netzadapter beschädigt sein,让他们这么 soon ersetzen.
• Das Keyboard darf ausschließlich von hierfür qualifizierten Personen auseinanderergebaut werden. Nehmen Sie keinesfalls selbst Modifikationen an der inneren Struktur vor. Sollte das Gerät Funktionstörungen aufweisen, stoppen Sie sofort die Verwendung des Geräts und senden Sie das Gerät zur Überprüfung an hierfür qualifizierte Personen.
• Achten Sie beim Anschluss des Keyboards an ein anderes Gerät darauf, dass sowohl das Keyboard als auch das andere Gerät vor der Verbindungsherstellung ausgeschaltet werden.
• Drehen Sie während der Verwendung des Geräts die Lautstärke nicht vollständig auf und verwenden Sie das Gerät nicht über einen higheren Zeitraum bei sehr hoher Lautstärke.
• Halten Sie das Gerät, um Schäden zu vermeiden, von Wärmequellen fern.
• Achten Sie daraufuf, dass keine Flüssigkeit, Staub, Kleinstpartikel und andere Fremdkörper ins Gerätegehause gelangen, da dies zu einem Kurzschluss führen können.
• Ziehen Sie vor der Reinigung des Keyboards den Netzstecker aus der Steckdose. Ziehen Sie den Netzstecker keinesfalls mit nassen Händen heraus.
• Verwenden Sie zur Reinigung des Keyboards ein trockenes und weiches Tuch. Farbe, Alkohol oder andere chemische Lösungen dürfen nicht zur Reinigung verwendet werden, da dadurch die Geräteoberfläche beschädigt werden können.
• Ziehen Sie den Stecker nach der Verwendung, oder wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, aus der Steckdose.

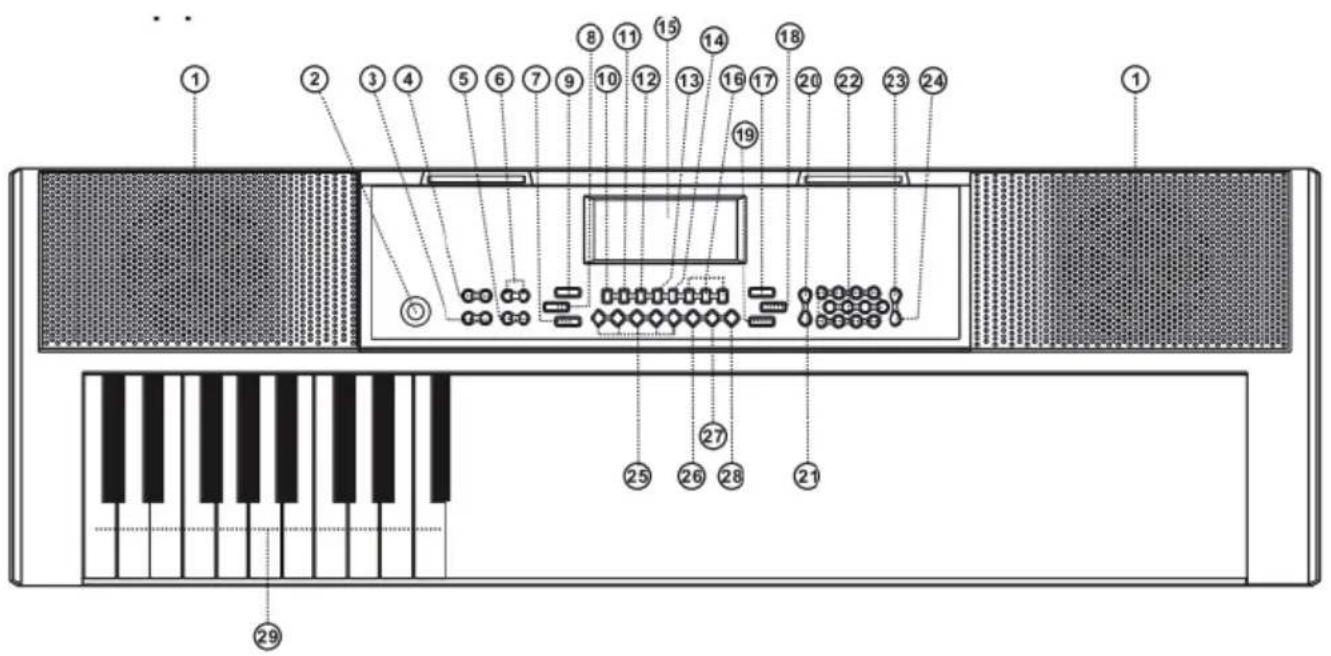

ÜBERSICHT

1 Lautsprecher
2 Ein-/Ausschalten
3 Transpose
4 Hauptlautstärke
5 Tempo
6 Akkumulierte Lautstärke
7 Start/Stopp
8 Einfugen
9 Synchronisieren
10 Einfach
11 Mit den Fingern
12 Aufnahme
13 Programmierung
14 Wiedergabe
15 LED-Bildschirm

16 Eine Taste/Folgen/Ensemble
17 Demo (alle)
18 Demo (einzeln)
19 Keyboard Schlaginstrumente
20 Halten
21 Vibrato
22 Zahlen
23 Klangauswahl
24 Rhythmus
25 Speicher M1 - M4
26 Metronom
27 Aufteilen
28 Tastenbeleuchtung
29 Akkordbereich

Anschlisse

30 Audioinput
31 MIC
32 Kopfhörer/Ausgang
33 DC 9V

VORBEREITUNG

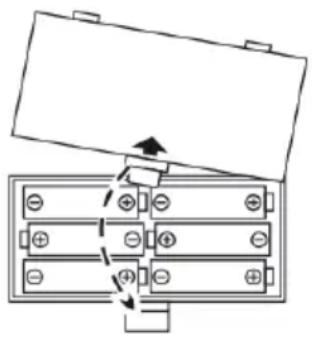

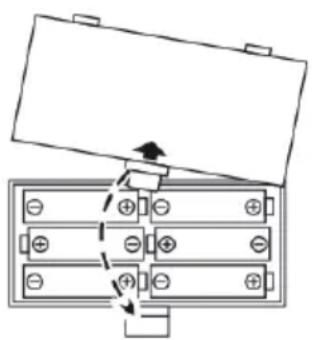

Batterien einlagen

Zur Verwendung des Geräts sind 6 1,5 V Batterien des Typs AA erforderlich. Öffnen Sie die Batteriefachabdeckung an der Rückseite und legen Sie die Batterien nacheinander einzeln, unter Beachtung der richtigen Polarität, ein. Setzen Sie anschließend die Batteriefachabdeckung wieder ein. (Batterien sind nicht im Lieferumfang enthalten).

Hinweis: Energie- oder Spanningsverluste führen zum Verlust von Lautstärke und Klangfarbenverzerrungen. Entladene oder defekte Batterien MÜSSEN suchen ausgetauscht werden, um die Leistung zu gewährleisten. Nehmen Sie die Batterien immer hereaus, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Netzadapter

Verwenden Sie ausschließlich den im Lieferumfang enthalten den Netzadapter. Verbinden Sie das Ausgangsende des Adapters mit dem Netzanschluss auf der Rückseite des Keyboards und dann das andere Ende mit der Netzsteckdose. (Hinweis: Die Eingangsspannung des Adapters muss mit der Spannung der Stromversorgung kompatibel sein)

Audioausgang/ Externe Kopfhörer

• Audioausgang: Schalten Sie zunachst das Keyboard und das externe Gerät aus. Stecken Sie anschließend ein Ende des Audiokabels in den Anschluss Kopfhörer/Ausgang an der Rückseite des Geräts und verbinden Sie das andere Ende mit dem Audioeingang Ihres externen Audiogeräts.
• Kopfhöreranschluss: Wenn Sie einen Kopfhörer an den Anschluss Kopfhörer/ Ausgang an der Rückseite des Geräts einstecken, wird der Laufsprecher automatisch deaktiviert. So konnen Sie spielen, ohne andere zu stären.

Hinweis: Drehen Sie die Lautstärke bei der Verwendung von Kopfhörern nicht über einen längeren Zeitraum vollständig auf, da dies zu Hörverlust führen können.

Mikrofoneingang und Audioeingang

• Mikrofoneingang: Schließen Sie ein Mikrofon (nicht im Lieferumfang enthalten) an den Mikrofonanschluss an, um während des Keyboardspielens zu singen.
• Das Keyboard verfügbar über eine Stereofunktion. Tonsignale von Smartphones, MP3-Playern, Computern und anderen Audiogeräten können über das Keyboard abgespielt werden. Schalten Sie das Keyboard zunchast aus. Verbinden Sie ein Ende des Audiokabels (nicht im Lieferumfang enthalten) in den Anschluss Audioinput an der Rückseite des Geräts und verbinden Sie das andere Ende mit dem Audioausgang Ihres externen Audiogeräts.

GRUNDLEGENDE BEDIENUNG

Ein/Ausschalten

Drücken Sie die Taste POWER ON/OFF. Der LED-Bildschirm leuchtet auf und das aktuelle Tempo „120" wird angezeigt. Sie können das Keyboard nun wie gewünscht sehen.

Tastenbeleuchting

Das Keyboard verfügt über eine Tastenbeleuchtung. Diese kann in den Modi „playing" (Spiel), „Training" und „playing demo song" (Wiedergabe eines Demo-Songs) verwendet werden. Die Tastenbeleuchtung ist werkseitig eingestellt aktiviert. Drücken Sie zum Aktivieren/ Deaktivieren der Funktion die Taste KEY LIGHTNING.

Hauptlautstärkeanpassung

Drücken Sie zum Erhöhen oder Senken der Gesamtlautstärke die Tasten MASTER VOL+ oder MASTER VOL-. Drücken Sie beiden Tasten gleichzeitig, um den werkseite eingestelltten Wert wiederherzustellen.

Begleitlautstärkeanpassung

Drücken Sie zum Erhöhen oder Senken der Begleitlautstärke die Tasten MASTER VOL+ oder MASTER VOL-. Drücken Sie beiden Tasten gleichzeitig, um den werkseitig eingestellt den Wert wiederherzustellen.

Klangauswahl

Das Keyboard verfügbar über 255 verschiedene Klänge zwischen „000" und „254", aus denen Sie auswahlen können. Wenn Sie das Gerät einschalten, wird die Klangauswahl automatisch aktiviert. Drücken Sie in anderen Modi die Taste TIMBRE, um die Klangauswahl zu aktivieren. Auf dem Bildschirm wird dann „tnE" angezeigt. Werkseitig eingestellt ist der Klang „000". Sie konnen den Klang entweder durch Drucken der entsprechenden Zahlentasten oder durch Drucken der Tasten + und - anpassen.

Wiedergabe von Schlaginstrumenten

Dieses Keyboard verfügbar über 8 verschiedene Arten von Schlaginstrumenten. Drücken Sie die Taste PERCUSSION, um das entsprechende Schlaginstrument hinzuzufügen. Schlaginstrumente können nach Bedarf hinzugeführ't werden, um die Gesamtatmosphäre zu verbessern.

Das Keyboard verfügbar über 61 verschiedene Schlaginstrumenteinstellungen. Drücken Sie zum Aktivieren der Schlaginstrumentfunktion die Taste PERCUSSION, so dass jeder Taste dann einem Schlaginstrument entspricht. Drücken Sie diese Taste erneut, um die Funktion zu deaktivieren.

Wiedergabe von Demo-Songs

Sie können zwischen 24 Demosongs „d00“ - „d23“ auswahlen. Wenn Sie die Taste DEMO SONG drücken, werden alle Lieder der Reihenfolge nach abgespielt. Drücken Sie während der Wiedergabe DEMO SONG, um das{nachste Lied abzuspielen. Drücken Sie zum Beenden der Wiedergabe die TastesTART/STOP.

Es besteht ebenfalls die Möglichkeit, während der Wiedergabe mit den Zahlentasten oder den Tasten + und - ein Lied auszuwahlen. Das Lied wird dann im Wiederholungsmodus wiedergegeben.

Rhythmusauswahl

Das Keyboard verfügt über 255 verschiedene Rhythmen zwischen „000" und „254", aus denen Sie auswahlen können. Werkseite eingestellt ist der Rhythmus „000". Drücken Sie zum Aktivieren der Rhythmusfungtion die Taste RHYTHMN. Auf dem Bildschirm wird „rhy" angezeigt. Sie konnen den Rhythmus entweder durch Drücken der entsprechenden Zahlentasten oder durch Drücken der Tasten + und - anpassen.

Rhythmuskontrolle

1. Aktivierung
   Drücken Sie die Taste START/STOP, um den Begleitungs-rhythmus zu starten.
   Drücken Sie die Taste SYNC. Nachdem auf dem Bildschirm „syn"

angezeigt wurde, wird der Begleitungs rhythmus aktiviert, wenn Sie im Akkordtastenbereich (1ste bis 19te Taste von links) spielen.

2. Auffüllen

Drücken Sie, nach dem Begleitungs rhythmus aktiviert wurde, die Taste FILL-IN, um während des Begleitungs rhythmus einen vorübergehenden Rhythmus abzuspielen. Wenn Sie die Taste FILL-IN gedrück halten, wird der vorübergehende Rhythmus fortgesetzt.

3. Rhythmus stoppen

Wenn Sie während der Wiedergabe des Begleitungsrhythmus die Taste START/STOP drucken, wird dieser gestoppt.

Metronom

Das Metronom enthalt vier einstellbare Geschwindigkeitsvorgaben. In nachfolgender Reihenfolge 1/4, 2/4, 3/4 und 4/4. Drücken Sie zur Auswahl der gewünschten Geschwindigkeit mehrfach die Taste METRONOM. Drücken Sie die Taste erneut, um die Funktion zu deaktivieren.

Geschwindigkeitsanpassung

Wenn Sie die Geschwindigkeit des Rhythmus erhöhen oder senken möchten, drücken Sie die Tasten TEMPO+ oder TEMPO-. Wenn Sie beiden Tasten möglichst drücken, wird die werkseitige Geschwindigkeitseinstellung wiederhergestellt.

AUTOMATISCHE BASS AKKORDE

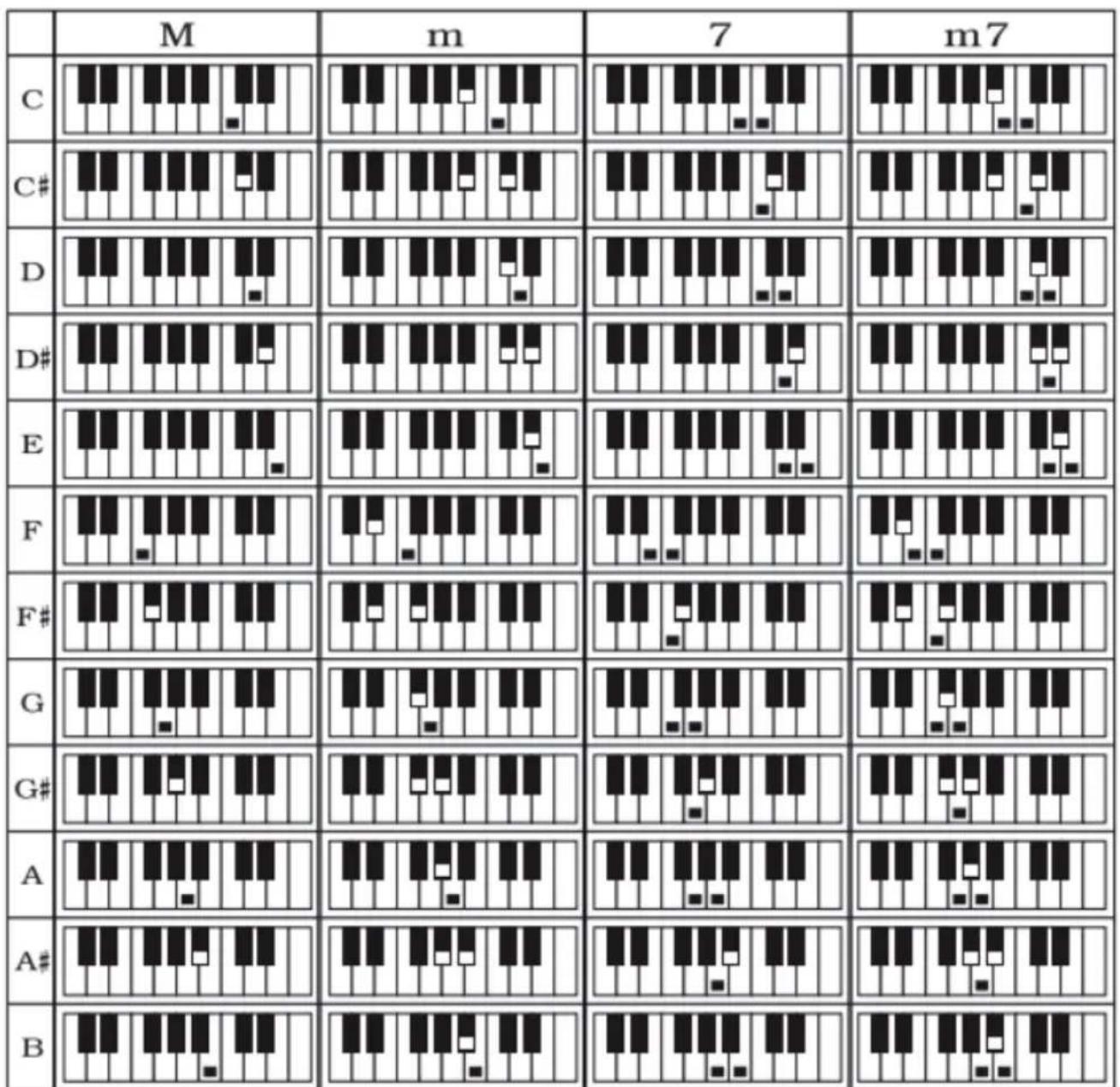

Einzelne Akkorde

Drücken Sie, wenn der Rhythmus aktiviert wurde, die Taste SINGLE. Auf dem Bildschirm wird „sin“ angezeigt. Es können nun Einzelakkorde im Akkordbereich des Keyboards gespielt werden.

Wenn Sie die Taste erneut drücken, wird auf dem Bildschirm „OFF“ angezeigt und die Einzelakkordfunktion wird deaktiviert.

Einzelakkorde Spieler

(siehe Anhang A)

Akkordgriffe (C-Taste)

(siehe Anhang B)

Drücken Sie, nach dem Rhythmus aktiviert wurde, die Taste FINGERED. „Fin" wird auf dem Bildschirm angezeigt. Es kann nun einer der oben abgebildeten Akkorde im Akkordbereich des Keyboards gespielt werden. Wenn Sie die Taste erneut drücken, wird auf dem Bildschirm „OFF" angezeigt und die Funktion wird deaktiviert.

SPEICHERFUNKTION

Mit der Statusspeicherfunktion konnen Sie die Klangfarbe, den Rhythmus, das Tempo und andere Parameter, die während des Spielens geändert werden sollen, für einechnelle Umsetzung speichern. Dieses Keyboard ist mit 3 Statusspeichern ausgestattet, die während des Spielens jederzeit exibel abgerufen werden konnen.

Speicherung des Statusspeichers

Stellen Sie die Klangfarbe, den Rhythmus, das Tempo und den Akkord wie gewünscht ein, und drücken Sie dann die Taste Status Memory, und wahlen Sie Memory 1 bis Memory 3, um die Einstellung zu speichern.

Aufrufendes Statusspeichers

Drücken Sie eine beliebige Taste von Memory 1 bis Memory 3, um die unter thisem Speicher gespeicherten Einstellparameter aufzurufen, um die akuelle Einstellung zu ersetzen.

Hinweis: Für die gespeicherten Inhalte gibt es keinen Stromausfallschutz und die gespeicherten Inhalte gehen verloren, wenn das Keyboard nach einem Stromausfall neu gestartet wird.

EFFEKTE

Transponierfungtion

Mit der Transponierfung konnen Sie Musik anderer Melodien mit C-Stimmen-Anschlagmethode spielen. Drücken Sie die Taste TRANSPONSE-, um die gesamte Tonhöhe um einen Halbton (kleine Sekunde) zu verringn, und das Musikstück in der C-Stimmen-Tastaturzone wechselt zur B-Stimme.

Drücken Sie die Taste TRANSPONSE+, um die Tonhöhe um einen Halbton (kleine Sekunde) zu erhöhen, und das Musikstück in der Tastaturzone der C-Stimme wechselt zu #C-Stimme oder bD-Stimme.

Wenn Sie die Taste TRANSPONSE- zweimal drücken, wechselt die C-Stimme zu bB-Stimme, wenn Sie die Taste TRANSPOSE+ fünfmal drücken, wechselt die C-Stimme zu F-Stimme. Drücken Sie gleichzeitig die Tasten TRANSPONSE+ und TRANSPONSE-, um zur C-Stimme „00“ zürückzukehren. Drücken Sie die Tasten TRANSPONSE+ und TRANSPONSE-, um den Pegel von „P-6“ bis „P06“ einzustellen.

Haltefunktion (Sustain)

Drücken Sie die Taste SUSTAIN. "SUS" wird auf dem Bildschirm angezeigt. Der Halteeffekt wird aktiviert. Drücken Sie diese Taste erneut, um den Halteeffekt zu deaktivieren.

Vibrato-Funktion

Drücken Sie die Taste VIBRATO. Auf dem Bildschirm wird „Vib“ angezeigt. Der Vibrato-Effekt wird aktiviert. Drücken Sie diese Taste erneut, um den Vibrato-Effekt zu deaktivieren.

AUFNAHMEFUNKTION

Drücken Sie zum Aktivieren der Aufnahmefunktion die Taste REC. Auf dem Bildschirm wird „rec“ angezeigt. In thisem Modus werden alle gespielen Noten aufgenommen. Sobald der Speicher voll ist, wird auf dem Bildschirm „ful“ angezeigt. Die Aufnahmefunktion wird in thisem Fall sofort gestopt.

Wiedergabe von Aufnahmen

Drücken Sie zur Widergabe von aufgenommenen Noten die Taste PLAY. Auf dem Bildschirm wird „ply" angezeigt. Sobald die Wiedergabe abgeschlossen ist, wechselt das Gerät wieder in den Aufnahmehodemus und auf dem Bildschirm wird „rec" angezeigt. Sie können nun neue Rhythmen aufnehmen oder einen bereits aufgenommenen Rhythmus durch Drücken der Taste PLAY wiedergeben halten.

Abbrechen der Aufnahmefunktion

Die Aufnahmefunktion kann durch Drücken der Taste START/STOP oder erneutes Drücken der Taste REC deaktiviert werden. Alle damit aufgenommen Rhythmien werden dann entfern.

DREISTUFIGES LEUCHTTASTEN-TRAINING

Training 1: Einzeltastentraining

Drücken Sie zum Aktivieren der Einzeltastentrainingsfunktion die Taste ONE KEY. Drücken Sie anschließend die Tasten + und -, um das Lied auszuwahlen, welche Sie lernen möchten.

Das Training mit einer Taste zielt auf Dauerlernen ab, und es gibt keine Anforderungen an die Tonhöhe oder Kreativität. In this Modus sind Fehler beim Spieler der Tasten möglich, aber die Tastatur spielt trotzdem korrekte Noten, und auf dem Bildschirm werden die richtigen Noten angezeigt. Nach dem ein Lied beendet ist, wiederholen Sie das aktuell zu lernende Lied. Drücken Sie die Taste START/STOP oder drücken Sie die Taste SINGLE KEY, um die Trainingsfunktion zu deaktivieren.

Training 2: Folgen

Drücken Sie die Taste FOLLOW, um die Folge-Funktion zu aktivieren, und drücken Sie dann die Tasten + oder -, um das zu lernende Lied auszuwahlen. Mit thisem Training konnen Sie mit dem Folgen korrekt gespielter Noten einen Lernerffekt erzielen. Sie konnen auch lernen, indem Sie den auf dem Bildschirm angezeigten Noten folgen. Es wird gewartet, bis Sie die richtige Note gespielt haben, bevor es zur nachsten weitergeht.

Hinweis: In diesen Zustand spiel die Tastatur nur die richtigen Noten und reagiert nicht auf falsch gespielte Noten.

Drücken Sie die Taste START/STOP oder erneut die Taste FOLLOW, um diese Trainingsfunktion zu deaktivieren.

Drücken Sie die Taste ENSEMBLE, um die Ensemble-Funktion zu aktivieren. Drücken Sie dann die Tasten + oder -, um das zu lernende Lied auszuwahlen. Das Ensemble-Training zielt auf das korrekte und umfassende Erlernen der Lieddauer und Noten ab. Der Grundton wird für das Ensemble abgeschirmt, und Sie müssen die richtige Note entsprechend der korrekten Dauer des Liedes spielen. Wenn Sie diese nicht innerhalb von 3 Sekundenspielen, wird die Tastatur automatisch die richtige Note halten. Nachdem ein Lied beendet ist, wiederholen Sie das aktuell zu lernende Lied. Drücken Sie die Taste START/STOP oder erneut die Taste ENSEMBLE, um die Trainingsfunktion zu deaktivieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden davon. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, durfen die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Zur Verwendung des Geräts sind 6 1,5 V Batterien des Typs AA erforderlich. Öffnen Sie die Batteriefachabdeckung an der Rückseite und legen Sie die Batterien nacheinander einzeln, unter Beachtung der richtigen Polarität, ein. Setzen Sie anschließend die Batteriefachabdeckung wieder ein. (Batterien sind nicht im Lieferumfang enthalten).

Für die gespeicherten Inhalte gibt es keinen Stromausfallschutz und die gespeicherten Inhalte gehen verloren, wenn das Keyboard nach einem Stromausfall neu gestartet wird.

EFFECTCONTROL

Transposing function

Einzelakkorde • Single accord fingering

Akkordgriffe (C-Taste)

C

Cm

Cdim

C6

Cm_7

Cdim

CM7

Cm7(b5)

C7

CM(9)

Cm(9)

C7(b5)

Caug

cmM_7

Csus4

cm
