IAN 292230 - Fahrradzubehör CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradwerkstattständer
Marke	Crivit
Modell	IAN 292230
Maximale Belastung	30 kg (25 kg bei Befestigung an vertikalem Rahmenrohr)
Kompatibler Rahmendurchmesser	2,5 cm - 5,5 cm
Verstellbare Höhe	Ja, über Teleskopstange
Hauptmaterial	Stahl und Aluminium
Farbe	Schwarz (Schätzung)
Gewicht	Ca. 5 kg (Schätzung)
Lieferumfang	1 Werkstattständer, 1 Montagewerkzeug, 1 Vorderradstabilisator, 1 Werkzeugbehälter, Bedienungsanleitung
Hauptfunktionen	Unterstützung für Reparatur, Montage und Wartung von Fahrrädern
Werkzeugbehälter	Magnet zur Befestigung von Kleinteilen
Vorderradstabilisator	Inklusive zur Stabilisierung des Vorderrads während der Arbeit
Pflege und Reinigung	Mit warmem Wasser und neutraler Seife reinigen, mit einem trockenen Tuch abtrocknen
Sicherheit	30 kg nicht überschreiten, auf ebener Fläche verwenden, nicht auf das Fahrrad steigen, Quetschgefahr beim Zusammenklappen
Garantie	3 Jahre ab Kaufdatum
Kundendienst (Belgien)	Tel.: [phone] (0,15 EUR/Min.), E-Mail: [e-mail]
Bestimmungsgemäße Verwendung	Private, häusliche Nutzung
Lagerung	Trockener und gut belüfteter Ort
Ersatzteile	Während der Garantiezeit erhältlich

Häufig gestellte Fragen - IAN 292230 CRIVIT

Wie hoch ist die maximale Belastung dieses Werkstattständers?

Die maximale Belastung beträgt 30 kg. Wenn das Fahrrad an einem vertikalen Rahmenrohr (wie der Sattelstütze) befestigt wird, reduziert sich die maximale Belastung auf 25 kg.

Welche Rahmendurchmesser kann dieser Ständer aufnehmen?

Der Ständer ist kompatibel mit Rahmen mit einem Durchmesser zwischen 2,5 cm und 5,5 cm.

Wie befestige ich das Fahrrad richtig am Werkstattständer?

Setzen Sie den Haken des Ständers am Schwerpunkt des Fahrrads an. Öffnen Sie den Schnellspannhebel, führen Sie den Rahmen ein, drehen Sie den Hebel im Uhrzeigersinn, bis ein starker Widerstand spürbar ist, und klappen Sie ihn dann zu. Überprüfen Sie, ob das Fahrrad stabil steht.

Kann ich diesen Werkstattständer für ein Carbonfahrrad verwenden?

Ja, aber mit Vorsicht. Bei der Befestigung von Carbon- oder dünnen Aluminiumrahmen achten Sie darauf, den Rahmen nicht durch zu festes Anziehen zu beschädigen. Verwenden Sie eine moderate Spannkraft.

Wie reinige und pflege ich den Werkstattständer?

Reinigen Sie ihn regelmäßig mit warmem Wasser und pH-neutraler Seife. Trocknen Sie die Oberfläche anschließend mit einem trockenen Tuch. Vermeiden Sie aggressive Chemikalien wie Lösungsmittel.

Ist der Werkstattständer auf allen Böden stabil?

Er muss auf einer festen und ebenen Oberfläche aufgestellt werden. Für mehr Stabilität können Sie die Füße mit geeignetem Befestigungsmaterial am Boden verschrauben.

Was tun, wenn der Schnellspannhebel zu schwer oder zu leicht zu betätigen ist?

Wenn der Hebel zu leichtgängig ist, ist die Spannkraft unzureichend: Öffnen Sie ihn, drehen Sie ihn im Uhrzeigersinn, um die Kraft zu erhöhen, und schließen Sie ihn wieder. Wenn er zu schwer ist, drehen Sie ihn gegen den Uhrzeigersinn, um die Kraft zu reduzieren, bis die richtige Einstellung gefunden ist.

Wie verwende ich den Vorderradstabilisator?

Befestigen Sie den Vorderradstabilisator (7) zwischen dem Vorderradlenker und der Teleskopstange (2), um das Rad zu stabilisieren. Dies bietet einen besseren Halt bei der Arbeit am Fahrrad.

Wie lang ist die Garantiezeit und wie mache ich sie geltend?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Bei Reklamationen kontaktieren Sie den Kundendienst unter 070 270 171 (0,15 EUR/Min.) oder per E-Mail an [e-mail].

Kann ich Werkzeuge im mitgelieferten Behälter aufbewahren?

Ja, der Werkzeugbehälter (3) verfügt über einen Magneten zur Befestigung von kleinen Metallteilen. Er kann an jeder beliebigen Stelle am Werkstattstativ angebracht werden.

BEDIENUNGSANLEITUNG IAN 292230 CRIVIT

FAHRRAD-MONTAGESTANDER

Gebrauchsanweisung

PK

CYKELSTANDER

Brucisvailedning

NL ME

FIETS-MONTAGESTEUN

Gebruiksaanwijzing

GAI EMI

Klappen Sie vor dem losen die Saite mit den Abfirdangen aus und machen Sie sich einschließlich mit

gilen Funktionen des Anteils vertraut

DE/AT/CH Gebrouchs und Sicherheitshinweise Seite 19

IAN 292230IAN 292230

08 15 NI OK IR

NL BE DE AT CH

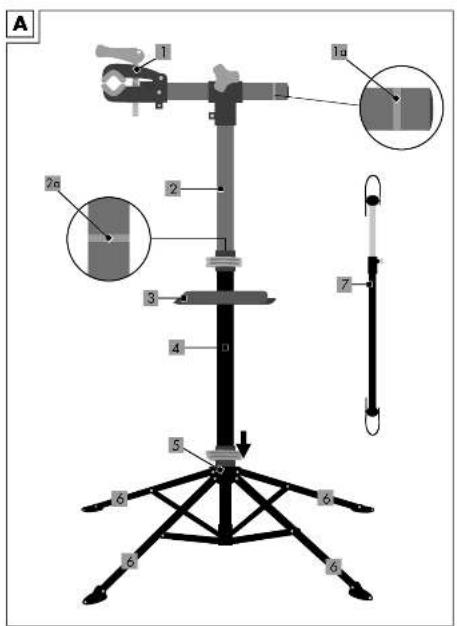

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14

(1) Fahrradhalterung
(2) Teleskopstange
(3) Werkzeugschale
(4) Stativ
(5) Gelenkverbindung
(6) Standfüße
(7) Vorderrad-Stabilisator

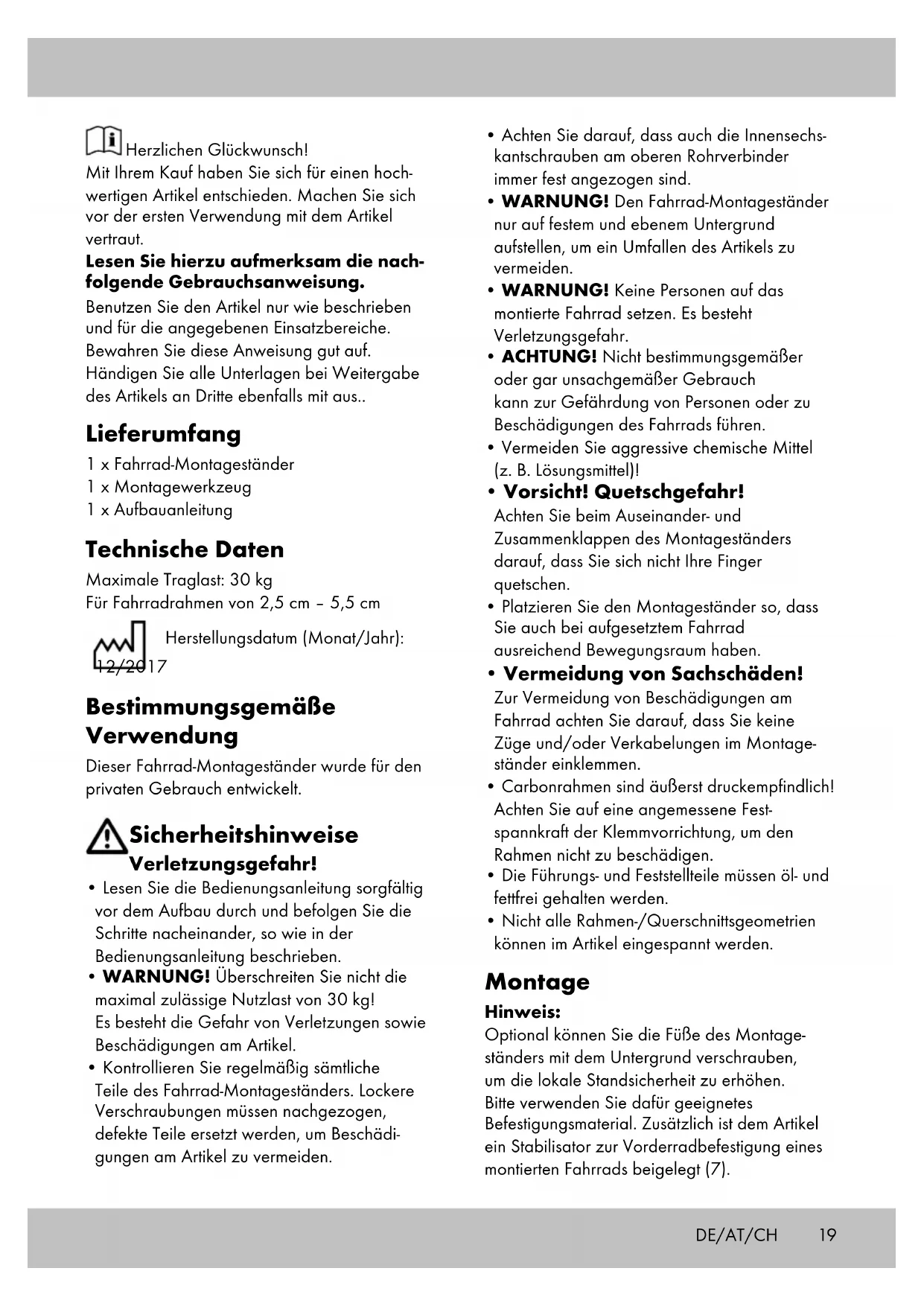

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus..

Lieferumfang

1 x Fahrrad-Montageständer
1 x Montagewerkzeug
1 x Aufbauanleitung

Technische Daten

Maximale Traglast: 30 kg

Für Fahrradrahmen von 2,5 cm - 5,5 cm

Herstellungsdatum (Monat/Jahr):

Bestimmungsgemäße Verwendung

Dieser Fahrrad-Montageständer wurde für den privaten Gebrauch entwickelt.

Sicherheitshinweise Verletzungsgefahr!

• Lesen Sie die Bedienungsanleitung sorgfältig vor dem Aufbau durch und befolgen Sie die Schritte nacheinander, so wie in der Bedienungsanleitung beschrieben.
• WARNUNG! Überschreiten Sie nicht die maximal zulässige Nutzlast von 30 kg! Es besteht die Gefahr von Verletzungen sowie Beschädigungen am Artikel.
• Kontrollieren Sie regelmäßig sämtliche Teile des Fahrrad-Montageständers. Lockere Verschraubungen müssen nachgezogen, defekte Teile ersetzt werden, um Beschädigungen am Artikel zu vermeiden.

• Vorsicht! Quetschgefahr!

• Achten Sie darauf, dass auch die Innensechskantschrauben am oberen Rohrverbinder immer fest angezogen sind.
• WARNUNG! Den Fahrrad-Montageständer nur auf festem und ebenem Untergrund aufstellen, um ein Umfallen des Artikels zu vermeiden.
• WARNUNG! Keine Personen auf das montierte Fahrrad setzen. Es besteht Verletzungsgefahr.
• ACHTUNG! Nicht bestimmungsgemäßer oder gar unsachgemäßer Gebrauch kann zur Gefährdung von Personen oder zu Beschädigungen des Fahrrads führen.
• Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)!

Achten Sie beim Auseinander- und Zusammenklappen des Montageständers darauf, dass Sie sich nicht Ihre Finger quetschen.

- Platzieren Sie den Montageständer so, dass Sie auch bei aufgesetztem Fahrrad ausreichend Bewegungsraum haben.

• Vermeidung von Sachschäden!

Zur Vermeidung von Beschädigungen am Fahrrad achten Sie darauf, dass Sie keine Züge und/oder Verkabelungen im Montage- ständer einklemmen.

• Carbonrahmen sind äußerst druckempfindlich! Achten Sie auf eine angemessene Festspannkraft der Klemmvorrichtung, um den Rahmen nicht zu beschädigen.
• Die Führungs- und Feststellteile müssen öl- und fettfrei gehalten werden.
• Nicht alle Rahmen-/Querschnittsgeometrien können im Artikel eingespannt werden.

Montage

Hinweis:

Optional können Sie die Füße des Montageständers mit dem Untergrund verschrauben, um die lokale Standsicherheit zu erhöhen. Bitte verwenden Sie dafür geeignetes Befestigungsmaterial. Zusätzlich ist dem Artikel ein Stabilisator zur Vorderradbefestigung eines montierten Fahrrads beigelegt (7).

Stellen Sie das Stativ des Fahrradmontageständers auf, indem Sie die Gelenkverbindung (5) auf dem Stativ (4) bis zum Anschlag nach unten schieben. Fixieren Sie das Gelenk mit der Schnellspannklemme (Abb. B).

Drehen Sie zunächst die Klemme rechtsherum an, bis Sie einen leichten Widerstand spüren. Drehen Sie dann noch eine Umdrehung weiter, bevor Sie die Klemme zuklappen. Beim Zuklappen sollten Sie einen starken Widerstand spüren. Kontrollieren Sie die Fixierung anschließend. Klappen Sie die Standfüße (6) der Stativbeine nach unten und vergewissern Sie sich, dass der Artikel auf einem festen und ebenen Untergrund steht. Stecken Sie nun die Teleskopstange (2) in das Stativ und montieren Sie anschließend die Fahrradhalterung (1) an der Teleskopstange. Die Werkzeugschale (3) können Sie an einer beliebigen Stelle des Stativs (4) anbringen.

Aufsetzen des Fahrrads

Hinweise:

• Kontrollieren Sie nach dem Aufsetzen den sicheren Sitz des Fahrrads und den sicheren Stand des Fahrrad-Montageständers.
• Beachten Sie die maximalen Auszugslängen der Teleskopstange (2) und der Fahrradhalterung (1), überschreiten Sie nicht die angebrachten Markierungen.
• Wenn Sie das Fahrrad an einer senkrechten Rahmenstange (z. B. Sattelstange) befestigen, reduziert sich die maximale Traglast auf 25 kg.
• Achten Sie darauf, dass sich das Fahrrad im Gewichtsmittelpunkt befestigen. Ansonsten besteht die Gefahr, dass sich das Fahrrad dreht.
• Verändert sich beim Arbeiten am Fahrrad der Gewichtsmittelpunkt des Befestigungspunktes, müssen Sie das Fahrrad in der Farradhalterung neu justieren, sodass der Gewichtsmittelpunkt wieder hergestellt wird. Ansonsten reduziert sich die maximale Traglast auf 25 kg.

Wählen Sie einen Abschnitt des Fahrrad-rahmens, den Sie in die Halterung des Fahrrad-Montageständers einklemmen möchten.

Dieser Abschnitt des Rahmens muss unbedingt in der Schwerpunktmitte des Fahrrads liegen. Stellen Sie den Winkel der Fahrradhalterung (1) passend zu der ausgewählten Rahmenlage des Fahrrads ein (siehe Beispiele in Abb. C und Abb. D). Legen Sie den Schnellspannhebel um und drehen Sie ihn gegen den Uhrzeigersinn, um die Klemmvorrichtung zu öffnen (Abb. F). Legen Sie den Fahrradrahmen in die Klemmvorrichtung und drehen Sie den Schnellspannhebel im Uhrzeigersinn, bis sich der Schnellspannhebel mit Kraft herumlegen lässt (Abb. F).

Achten Sie auf eine ausreichende Festspannkraft. Hinweis: Wenn sich der Schnellspannhebel zu leicht herumlegen lässt, ist die Festspannkraft ungenügend. Drücken Sie den Schnellspannhebel in diesem Fall zurück in die geöffnete Stellung und drehen Sie ihn nochmals im Uhrzeigersinn, um die Festspannkraft zu erhöhen.

Schließen Sie den Schnellspanner wieder. Wenn sich der Schnellspannhebel nicht herumlegen lässt, ist die Festspannkraft zu stark. Reduzieren Sie die Festspannkraft, indem Sie den Hebel gegen den Uhrzeigersinn drehen. Lockern Sie die Klemmvorrichtung um eine halbe Umdrehung und versuchen Sie dann, den Schnellspanner zu schließen. Wiederholen Sie diesen Vorgang, bis die maximale Festspannkraft gefunden ist, bei der sich der Hebel noch herumlegen lässt.

- Wir empfehlen, den folgenden Schritt (die Höhenverstellung) mit 2 Personen durchzuführen.

Anschließend können Sie die Teleskopstange (2) auf die gewünschte Höhe ausziehen. Durch Drehen der Teleskopstange können Sie auch die Position des eingeklemmten Fahrrads verändern. Sobald Sie die gewünschte Höhe und Position erreicht haben, fixieren Sie das Teleskoprohr mit dem Schnellspanner am Stativ. Gehen Sie dabei genauso vor, wie bei dem Schnellspanner am Stativgelenk (Abb. B). Um das Vorderrad zu stabilisieren, können Sie den mitgelieferten Vorderrad-Stabilisator (7) zwischen dem Vorderradlenker und dem Tele-koprohr einspannen (Abb. E).

Werkzeugschale

In der Werkzeugschale befindet sich im größten Fach ein Magnet zur Fixierung von Kleinmaterialien.

Reinigung und Pflege

Reinigen Sie den Fahrrad-Montageständer regelmäßig mit warmem Wasser und ph-neutraler Seife. Immer mit einem trockenen Tuch nachwischen! Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)! Lagern Sie den Artikel an einem trockenen und gut belüfteten Ort.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 292230

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail]

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]
