Productsoort	Fietstandaard voor reparatie
Merk	Crivit
Model	IAN 292230
Maximaal gewicht	30 kg (25 kg indien bevestigd op verticale framebuis)
Compatibele framediameter	2,5 cm - 5,5 cm
Verstelbare hoogte	Ja, middels telescopische buis
Hoofdmateriaal	Staal en aluminium
Kleur	Zwart (schatting)
Gewicht	Ongeveer 5 kg (schatting)
Inhoud van de levering	1 fietstandaard, 1 montagegereedschap, 1 voorwielstabilisator, 1 gereedschapsbak, gebruiksaanwijzing
Hoofdfuncties	Steun voor reparatie, montage en onderhoud van fiets
Gereedschapsbak	Magneet voor bevestiging van kleine onderdelen
Voorwielstabilisator	Inbegrepen om het voorwiel te stabiliseren tijdens het werk
Onderhoud en reiniging	Reinigen met warm water en neutrale zeep, drogen met een droge doek
Veiligheid	Niet meer dan 30 kg, gebruik op een vlakke ondergrond, niet op de fiets gaan staan, risico op beknelling tijdens het inklappen
Garantie	3 jaar vanaf aankoopdatum
Klantenservice (België)	Tel.: [phone] (€0,15/min), E-mail: [e-mail]
Conform gebruik	Privé, huishoudelijk gebruik
Opslag	Droge en goed geventileerde plaats
Reserveonderdelen	Beschikbaar gedurende de garantieperiode

Veelgestelde vragen - IAN 292230 CRIVIT

Wat is het maximale draagvermogen van deze fietstandaard?

Het maximale gewicht is 30 kg. Als de fiets aan een verticale framebuis (zoals de zadelpen) is bevestigd, wordt het maximale gewicht verminderd tot 25 kg.

Welke framediameters kan deze steun aan?

De steun is compatibel met frames met een diameter tussen 2,5 cm en 5,5 cm.

Hoe de fiets correct op de fietstandaard bevestigen?

Plaats de haak van de steun ter hoogte van het zwaartepunt van de fiets. Open de snelspanner, steek het frame erin, draai de hendel met de klok mee tot u een sterke weerstand voelt en klap hem dan dicht. Controleer of de fiets stabiel staat.

Kan ik deze fietstandaard gebruiken voor een carbon fiets?

Ja, maar wees voorzichtig. Bij het bevestigen van carbon of dunne aluminium frames, zorg ervoor dat u het frame niet beschadigt door te hard te draaien. Gebruik een matige aanspankracht.

Hoe de fietstandaard reinigen en onderhouden?

Reinig hem regelmatig met warm water en neutrale zeep. Droog het oppervlak daarna af met een droge doek. Vermijd agressieve chemicaliën zoals oplosmiddelen.

Is de fietstandaard stabiel op alle vloeren?

Hij moet op een stevige en vlakke ondergrond worden geplaatst. Voor extra stabiliteit kunt u de voeten aan de grond vastschroeven met geschikt bevestigingsmateriaal.

Wat te doen als de snelspanner te hard of te makkelijk te bedienen is?

Als de hendel te makkelijk gaat, is de aanspankracht onvoldoende: open hem, draai met de klok mee om de kracht te vergroten, en sluit hem. Als hij te hard gaat, draai dan tegen de klok in om de kracht te verminderen tot u de juiste instelling vindt.

Hoe de voorwielstabilisator gebruiken?

Bevestig de voorwielstabilisator (7) tussen het stuur van het voorwiel en de telescopische buis (2) om het wiel te stabiliseren. Dit biedt een betere ondersteuning tijdens het werken aan de fiets.

Wat is de garantietermijn en hoe claim ik garantie?

De garantie is 3 jaar vanaf aankoopdatum. Bewaar uw kassabon. Voor klachten kunt u contact opnemen met de klantenservice op 070 270 171 (€0,15/min) of per e-mail naar [e-mail].

Kan ik gereedschap opbergen in de meegeleverde bak?

Ja, de gereedschapsbak (3) heeft een magneet voor het bevestigen van kleine metalen onderdelen. Deze kan op elke gewenste plek op de fietstandaard worden bevestigd.

GEBRUIKSAANWIJZING IAN 292230 CRIVIT

Klap voor het lezen de pagina met de ofbealdingen open en maak u vervolgers vertrauwd met alle

functies van het apparent.

① ② ③

NL/BE Gebruiksaanwijzingen en veiligheidsinstructes Fagra 16

NL Onderdelenoverzicht:

(1) Fietshouder
(2) Telescoopstang
(3) Gereedschapsschaal
(4) Statief
(5) Scharnierverbinding
(6) Standaarden
(7) Voorwiel-stabilisator

DE Teileübersicht:

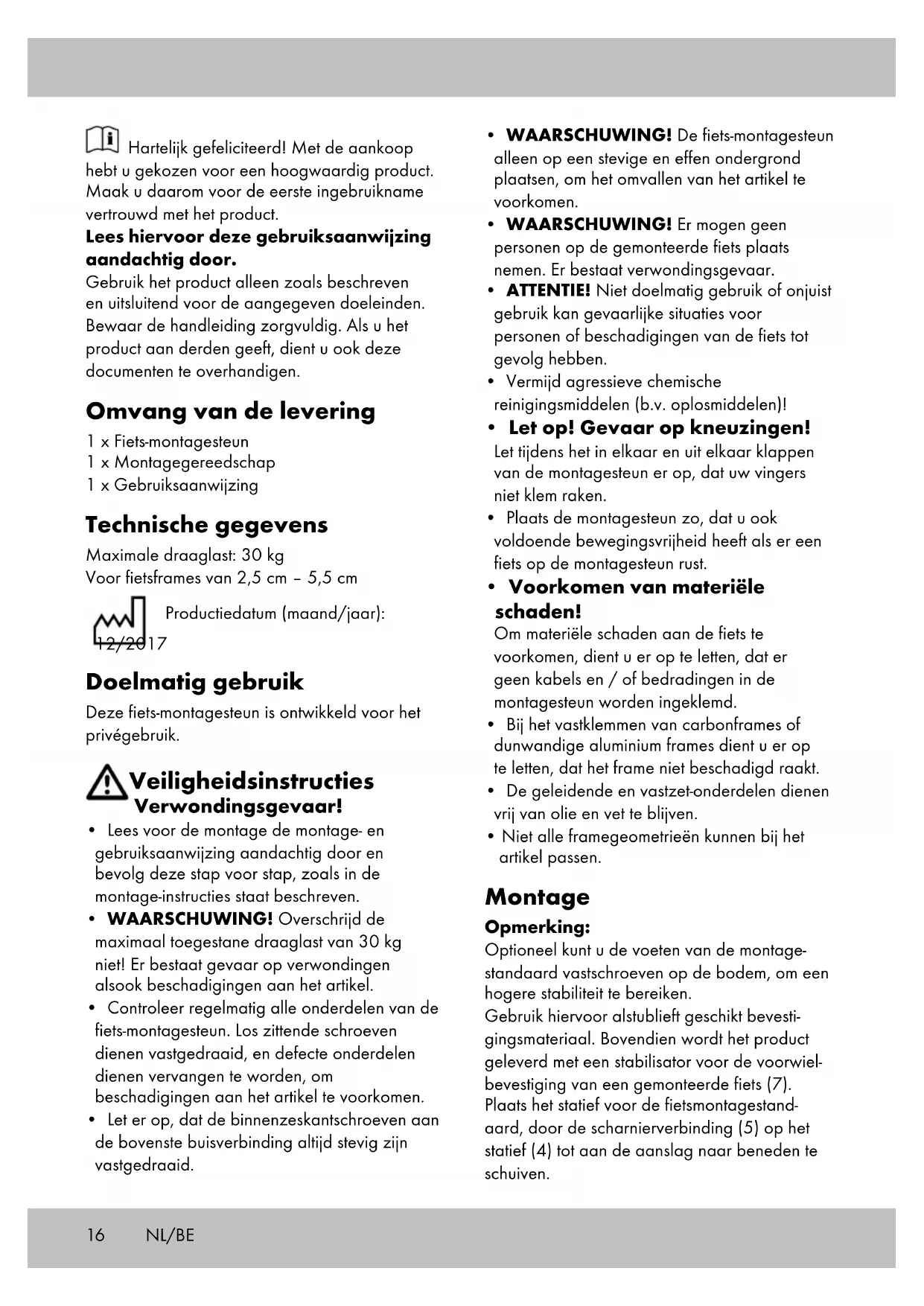

Hartelijk gefeliciteerd! Met de aankoop hebt u gekozen voor een hoogwaardig product. Maak u daarom voor de eerste ingebruikname vertrouwd met het product.

Lees hiervoor deze gebruiksaanwijzing aandachtig door.

Gebruik het product alleen zoals beschreven en uitsluitend voor de aangegeven doeleinden. Bewaar de handleiding zorgvuldig. Als u het product aan derden geeft, dient u ook deze documenten te overhandigen.

Omvang van de levering

1 x Fiets-montagesteun
1 x Montagegereedschap
1 x Gebruiksaanwijzing

Technische gegevens

Maximale draaglast: 30 kg Voor fietsframes van 2,5 cm - 5,5 cm

Productiedatum (maand/jaar):

Doelmatig gebruik

Deze fiets-montagesteun is ontwikkeld voor het privégebruik.

Veiligheidsinstructies Verwondingsgevaar!

- Lees voor de montage de montage- en gebruiksaanwijzing aandachtig door en bevolg deze stap voor stap, zoals in de montage-instructies staat beschreven.

- WAARSCHUWING! Overschrijd de maximaal toegestane draaglast van 30 kg niet! Er bestaat gevaar op verwondingen alsook beschadigingen aan het artikel.

- Controleer regelmatig alle onderdelen van de fiets-montagesteun. Los zittende schroeven dienen vastgedraaid, en defecte onderdelen dienen vervangen te worden, om beschadigingen aan het artikel te voorkomen.

- Let er op, dat de binnenzeskantschroeven aan de bovenste buisverbinding altijd stevig zijn vastgedraaid.

- WAARSCHUWING! De fiets-montagesteun alleen op een stevige en effen ondergrond plaatsen, om het omvallen van het artikel te voorkomen.

- WAARSCHUWING! Er mogen geen personen op de gemonteerde fiets plaats nemen. Er bestaat verwondingsgevaar.

- ATTENTIE! Niet doelmatig gebruik of onjuist gebruik kan gevaarlijke situaties voor personen of beschadigingen van de fiets tot gevolg hebben.

- Vermijd agressieve chemische reinigingsmiddelen (b.v. oplosmiddelen)!

- Let op! Gevaar op kneuzingen!

Let tijdens het in elkaar en uit elkaar klappen van de montagesteun er op, dat uw vingers niet klem raken.

- Plaats de montagesteun zo, dat u ook voldoende bewegingsvrijheid heeft als er een fiets op de montagesteun rust.

• Voorkomen van materiële schaden!

Om materiële schaden aan de fiets te voorkomen, dient u er op te letten, dat er geen kabels en / of bedradingen in de montagesteun worden ingeklemd.

- Bij het vastklemmen van carbonframes of dunwandige aluminium frames dient u er op te letten, dat het frame niet beschadigd raakt.

- De geleidende en vastzet-onderdelen dienen vrij van olie en vet te blijven.

- Niet alle framegeometrieën kunnen bij het artikel passen.

Montage

Opmerking:

Optioneel kunt u de voeten van de montage- standardaard vastschroeven op de bodem, om een hogere stabiliteit te bereiken.

Gebruik hiervoor alstublieft geschikt bevestigingsmateriaal. Bovendien wordt het product geleverd met een stabilisator voor de voorwielbevestiging van een gemonteerde fiets (7).

Plaats het statief voor de fietsmontagestand-aard, door de scharnierverbinding (5) op het statief (4) tot aan de aanslag naar beneden te schuiven.

Fixeer het scharnier met een snelspanklem (afb. B). Draai de klem eerst naar rechts vast, totdat u een lichte weerstand voelt. Draai dan nog één omdraaiing verder, voordat u de klem dichtklapt. Bij het dichtklappen moet een sterke weerstand voelbaar zijn. Controleer vervolgens de fixatie. Klap de standaarden (6) van de statiefbenen naar beneden en controleer of het product op een stevige en vlakke ondergrond staat. Plaats vervolgens de telescoopstang (2) in het statief en monteer vervolgens de fietshouder (1) aan de telescoopstang. Het gereedschapsbakje (3) kunt u op een willekeurige plek aan het statief (4) bevestigen.

Plaatsen van een fiets

Opmerkingen:

• Controleer na het plaatsen van de fiets de zekere houvast en de veilige stand van de fietsmontagestandaard.
• Let op de maximale uittreklengtes van de telescoopstang (2) en de fietshouder (1), overschrijdt de aangebrachte markering niet.
• Wanneer u de fiets aan een verticale framestang (bv. zadelstang) bevestigt, wordt het maximale draagvermogen tot 25 kg verlaagd.
• Let erop dat u de fiets in het gewichtsmiddelpunt bevestigt. Anders bestaat het gevaar dat de fiets draait.
• Verandert bij de werkzaamheden aan de fiets het gewichtsmiddelpunt van het bevestigingspunt, dan moet u de fiets in de fietshouder opnieuw afstellen, zodat het gewichtsmiddelpunt weer tot stand gebracht wordt. Anders wordt het maximale draagvermogen tot 25 kg verlaagd.

Kies een afstand van het fietsframe, dat u in de houder van de fietsmontagestandaard vast wilt klemmen. Deze afstand van het frame moet per sé in het midden van het zwaartepunt van de fiets liggen. Stel de hoek van de fietshouder (1) passend bij de gekozen framelengte van de fiets in (zie voorbeelden in afb. C en afb. D). Klap de snelspanhendel om en draai deze tegen de wijzers van de klok in om de kleminstallatie te openen (afb. F).

Plaats het fietsframe in de kleminstallatie en draai de snelspanhendel met de wijzers van de klok mee totdat u deze hendel slechts met kracht kunt omklappen (afb. F).

Zorg voor voldoende spankracht.

Aanwijzing: Als u de snelspanhendel te gemakkelijk kunt omklappen, is de spankracht onvoldoende. Klap de snelspanhendel in dat geval weer terug naar de geopende positie en draai hem opnieuw met de wijzers van de klok mee om de spankracht te verhogen.

Sluit de snelspanhendel opnieuw.

Als u de snelspanhendel niet kunt omklappen, is de spankracht te groot. Verminder de spankracht door de hendel tegen de wijzers van de klok in te draaien. Draai de hendel een halve slag om de kracht op de kleminstallatie te verminderen en probeer opnieuw de snelspanhendel te sluiten. Herhaal deze bewerking tot u de maximale spankracht hebt gevonden waarbij u de hendel nog kunt omklappen.

- Wij raden u aan, de volgende stap (de hoogteinstelling) met 2 personen uit te voeren.

Vervolgens kunt u de telescoopstang (2) op de gewenste hoogte uittrekken. Door de telescoopstang te draaien kunt u ook de positie van de vastgeklemde fiets veranderen. Zodra u de gewenste hoogte en positie hebt bereikt.

Fixeer de telescoopstang met de snelspanner aan het statief. Ga hierbij net zo te werk, als bij de snelspanner aan het statiefscharnier (afb. B). Om het voorwiel te stabiliseren, kunt u de mee-geleverde voorwielstabilisator (7) tussen het stuur en de telescoopstang spannen (afb. E).

Gereedschapsschaal

In de gereedschapsschaal bevindt zich in het grootste vak een magneet om kleine materialen te fixeren.

Onderhoud, opbergen

Reinig de fiets-montagesteun in regelmatige afstanden met warm water en pH-neutrale zeep. Altijd met een droge doek afdrogen! Vermijd agressieve chemische reinigingsmiddelen (b.v. oplosmiddelen)! Berg het artikel op een droge en goed geventileerde plaats op.

Afvalverwerking

Voer het artikel en verpakkingsmaterialen in overeenstemming met actuele lokale voorschriften af. Verpakkingsmaterialen, zoals bv. foliezakjes, horen niet thuis in kinderhanden. Berg het verpakkingsmateriaal buiten het bereik van kinderen op.

Opmerkingen over garantie en serviceafhandeling

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten. Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken. Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen. Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.
