Barett - Dunstabzugshaube Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube (Insel)
Marke	Klarstein
Modell	Barett
Stromversorgung	220-240 V ~ 50/60 Hz
Anzahl der Geschwindigkeiten	3 (niedrig, mittel, hoch)
Timer	Ja, einstellbar von 1 bis 60 Minuten
Beleuchtung	LED 1 W, DC 4 V
Fernbedienung	Ja
Fettfilter	Handwaschbarer Stoff
Aktivkohlefilter	Optional, Austausch alle 3 bis 6 Monate
Geräuschpegel (min / max)	62 dB / 72 dB
Jährlicher Energieverbrauch	57,9 kWh/Jahr
Energieeffizienzklasse	B
Luftstrom (min / max)	317,8 m³/h / 537,8 m³/h
Installationsabstand über dem Kochfeld	65 bis 75 cm
Material	Edelstahl
Abluftmodus	Abluft oder Umluft
Tragfähigkeit der Decke	Mindestens 120 kg
Artikelnummern	10032301, 10032302, 10032303, 10035165

Häufig gestellte Fragen - Barett Klarstein

Wie reinige ich den Fettfilter?

Tauchen Sie den Filter etwa 3 Minuten in heißes Wasser mit einem fettlösenden Reinigungsmittel, bürsten Sie ihn vorsichtig mit einer weichen Bürste und lassen Sie ihn an der Luft trocknen. Nicht direkter Sonneneinstrahlung aussetzen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Alle 3 bis 6 Monate, je nach Nutzung. Der Austausch ist notwendig, um die Effizienz der Geruchsbeseitigung aufrechtzuerhalten.

Wie installiere ich die Dunstabzugshaube an der Decke?

Die Dunstabzugshaube muss von einem Fachmann installiert werden. Befestigen Sie die Aufhängeschiene an der Decke (Belastbarkeit ≥120 kg), hängen Sie die Haube an Stahlseilen auf und stellen Sie die Höhe zwischen 65 und 75 cm über dem Kochfeld ein.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob die Haube mit der POWER-Taste eingeschaltet ist. Wenn die Beleuchtung funktioniert, aber der Motor nicht, könnte der Schalter oder der Motor defekt sein. Kontaktieren Sie den Kundendienst.

Wie benutze ich die Fernbedienung?

Verwenden Sie die Tasten zum Ein-/Ausschalten der Beleuchtung, zum Erhöhen oder Verringern der Geschwindigkeit (3 Stufen) und zum Einstellen des Timers (1 bis 60 Minuten). Die Fernbedienung ermöglicht eine Fernsteuerung.

Wie stelle ich den Timer ein?

Drücken Sie die TIMER-Taste zum Aktivieren. Stellen Sie mit den Tasten + und - die Dauer ein (1 bis 60 Min.). Bestätigen Sie durch erneutes Drücken der TIMER-Taste oder warten Sie 10 Sekunden. Die Haube stoppt automatisch nach Ablauf der Zeit.

Was tun, wenn die Beleuchtung nicht funktioniert?

Die LED-Lampe kann defekt sein. Der Austausch muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube vom Stromnetz getrennt ist, bevor Sie eingreifen.

Welcher Abstand zwischen Dunstabzugshaube und Kochfeld?

Der empfohlene Abstand beträgt 65 bis 75 cm für eine optimale Effizienz. Halten Sie dieses Maß bei der Installation ein.

Kann die Haube im Umluftbetrieb arbeiten?

Ja, wenn Sie einen Aktivkohlefilter installieren. Im Umluftbetrieb wird die Luft gefiltert und in den Raum zurückgeführt. Die Saugleistung kann leicht reduziert sein.

Wie setze ich den Timer zurück?

Wenn der Timer aktiv ist, drücken Sie erneut die TIMER-Taste, um ihn abzubrechen. Sie können die Haube auch mit der POWER-Taste ausschalten.

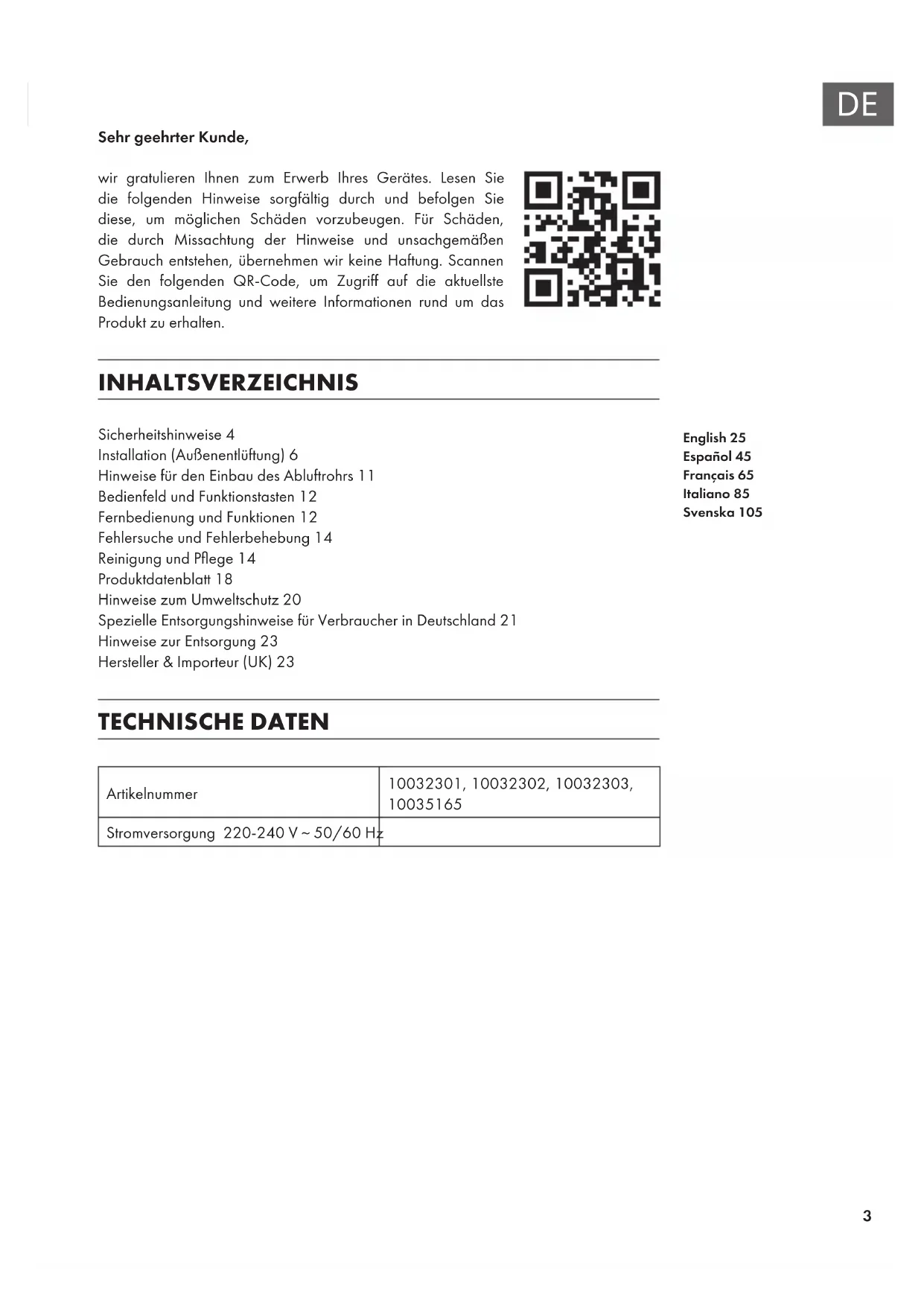

BEDIENUNGSANLEITUNG Barett Klarstein

Sehr geehrter Kunde,

wir gratulieren Ohnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitschinweise 4

Installation (Außenentlüftung) 6

Hinweise für den Einbau des Abluftrohs 11

Bedienfeld und Funktionstaten 12

Fernbedienung und Funktionen 12

Fehlerische und Fehlerbehebung 14

Reinigung und Pflege 14

Produktdatenblatt 18

Hinweise zum Umweltschutz 20

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 21

Hinweise zur Entsorgung 23

Hersteller & Importeur (UK) 23

English 25

Espanol 45

Français 65

Italiano 85

Svenska 105

TECHNISCHE DATEN

Artikelnummer	10032301, 10032302, 10032303, 10035165
Stromversorgung 220-240 V ~ 50/60 Hz

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
  Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie safer, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren)dürfen die Dunstabzugshaube nicht benutzten.
  Das Gerät ist nicht für den komermeriellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
  Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät gemeins wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal Funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüfung des Raumes vorhanden sein.
  Flambieren Sie nicht unter der Abzuashgabe.
• Achtung: Die Geräteoberfläche kann während des Betriebs besteht werden.

Wichtige Hinweise zur Installation

Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zürückführten).
- Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

WARNING

Vergiftungsgefahr durch zusückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstände betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr konnen damit in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/ Abluftmaerkasten die zur Verbrennung benötigte Luft nachstromen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Luftungsverbund des Houses beurteilen. Er kann ihren gegebenenfalls die notigen Maßnahme zur Belüfung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

Die DemontageGLEicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

INSTALLATION (AUSSENENTLUFTUNG)

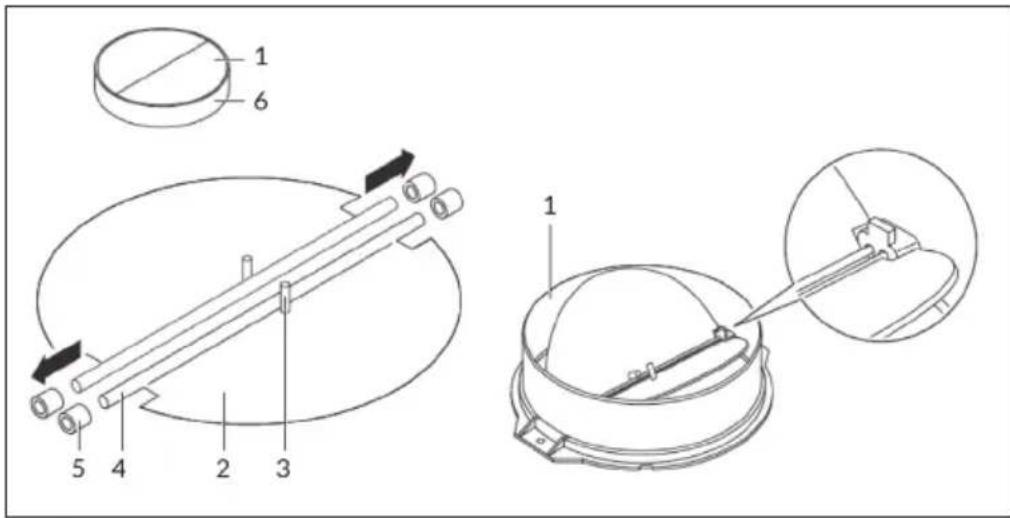

Montage der V-Klappe

Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile folgendermaBen:

1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.
2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitssschritte für die zweite Hälfte der Klappe.

Installation

Wenn Sie einen Luftauslass nach außen haben, kann die Dunstabzugshaube, wie rechts abgebildet, über einen Absaugkanal (Emaille, Aluminium, flexibles Rohr oder unbrennbares Material mit einem Innendurchmesser von 150 mm) angeschlossen werden.

1. Schalten Sie das Gerät vor dem Befestigen aus.

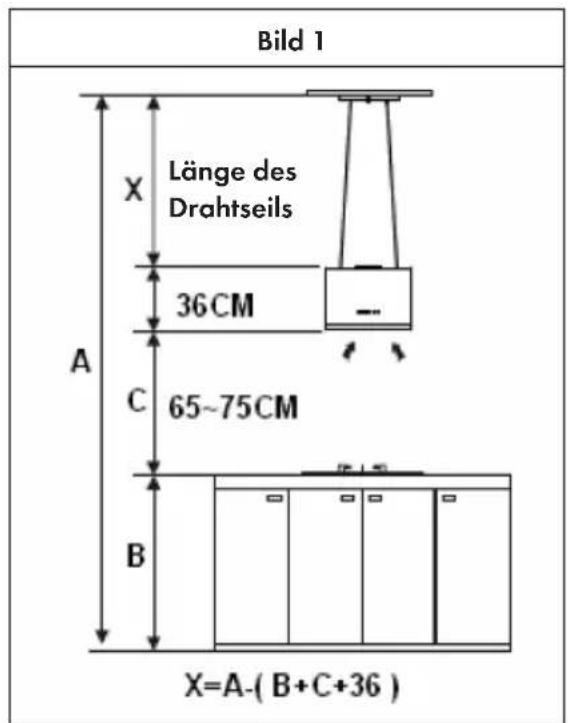

2. Die Dunstabzugshaube sollte in einem Abstand von 65-75 cm zur Kochfläche aufgestellt werden, um eine optimale Wirkung zu erzielen. Siehe Bild 1.

1. Die Decke muss ein Gewicht von mindestens 120kg tragen konnen, und die Dicke der Decke muss ≥ 30mm sein.

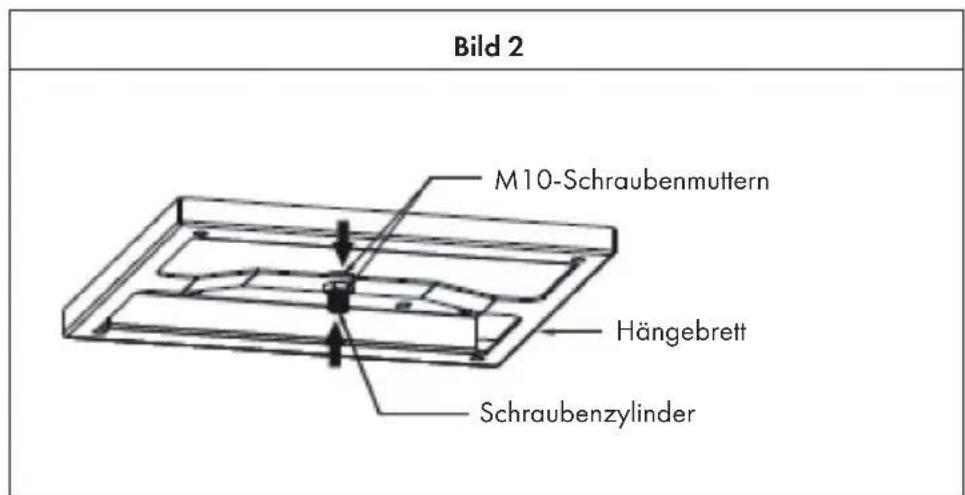

2. Befestigen Sie den Schraubenzylinder am Hangebrett und verwenden Sie zwei M10-Schraubenmuttern, um den Schraubenzylinder von oben und unter am Hangebrett zu befestigen. Das obere Ende des Schraubenzylinders übbragt die Mutter um 1 mm (Siehe Bild 2).

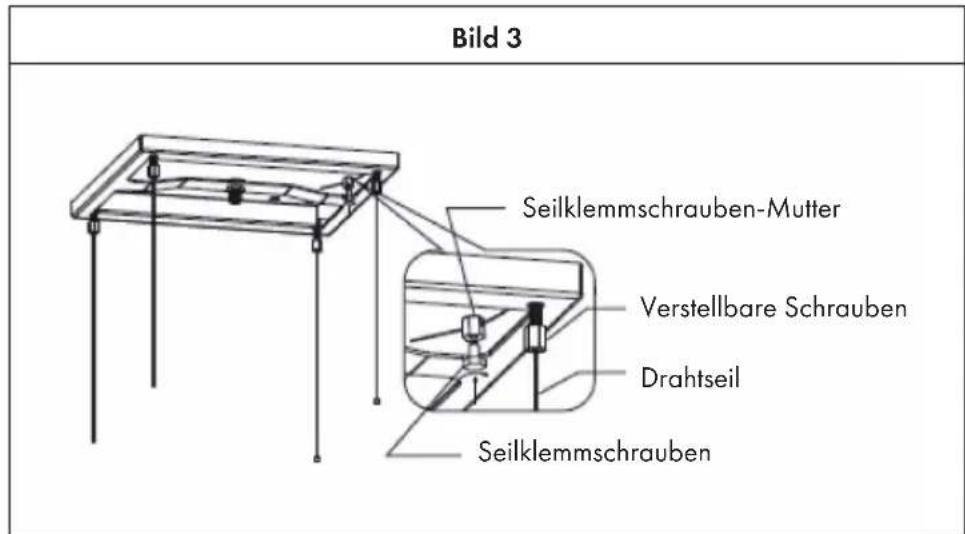

1. Befestigen Sie die 4 verstelltbaren Schrauben am Aufhängebrett, drehen Sie sie auf die richtige Länge und nicht zu fest. Die Höhe der 4 Schrauben ist grundsätzlich gleich. Führten Sie die 4 Drahtseile durch die 4 verstelltbaren Schrauben, berechnen Sie die Länge des Drahtseils gemäß Bild 1 und markieren Sie die Länge am Seil. Benutzen Sie die 4 Seilklemmschrauben + Muttern, um die 4 Seile an den markierten Stellen zu befestigen. Achten Sie darauf dauf, dass die 4 Seile gleich lang sind (siehe Bild 3).

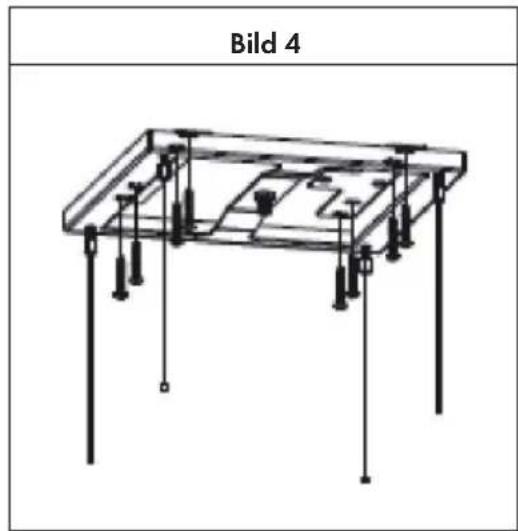

1. Bohren Sie 8 Montagelöcher an der Decke entsprechend den 8 runden Lächern auf dem Aufhängebrett und befestigen Sie das Aufhängebrett mit 8 Senkkopfschrauben (ST640 mm) an der Holzdecke (siehe Bild 4). Wenn die Decke aus Beton besteht, müssen Sie entsprechend den 4 Lächern auf dem Hängebrett 4 Montagelöcher bohren und vier Senkkopfschrauben ( 6^60 ) verwenden, um das Hängebrett an der Decke zu befestigen.

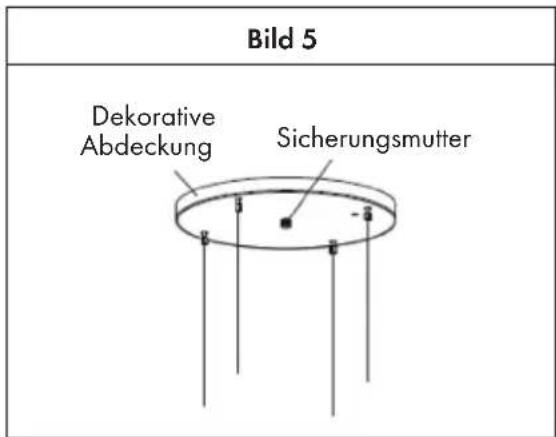

1. Befestigen Sie die 4 Drahtseile an der Abdeckung, und verwenden Sie die Sicherungsmutter, um die Abdeckung am Aufhängebrett zu befestigen. (Siehe Bild 5). Beachten Sie, dass das Loch für das Stromkabel auf der Abdeckplatte in der gleichen Richtung wie das Loch für das Stromkabel auf der Dunstabzugshaube sein sollte.

1. Befolgen Sie die Schritte 1 und 2 auf Bild 6, um die 4 Drahtseile in den Schlitz der oberen Platte der Dunstabzugshaube zu stecken und verwenden Sie vier Senkkopfschrauben (ST4*8 mm), um die Drahtseile zu befestigen und zu verhindern, dass sie wieder herausrutschen (siehe Bild 6).

1. Losen Sie die Abdeckplatte. Führten Sie dann das Stromkabel der Dunstabzugshaube durch die Abdeckplatte und verbinden Sie es mit dem Stromkabel, das aus der Decke kommt. Achten Sie daraufuf, dass das Stromkabel gut mit Isolierband umwickelt ist, um einen Stromschlag zu vermeiden (siehe Bild 7).

2. Losen Sie die vier Stellschrauben und richten Sie die Haube waagerecht aus. Ziehen Sie die 4 Drahtseile gleichmäßig im Uhrzeigersinn fest. Befestigen Sie die Abdeckplatte wieder und fixieren Sie das Stromkabel mit dem Kabelbinder entlang des Drahtseils (siehe Bild 8). Die Installation ist nun abgeschlossen.

Bild 7 Bild 8

HINWEISE FÜR DEN EINBAU DES ABLUFTROHRS

Die folgenden Regel müssen strikt eingehalten werden, um eine optimale Luftabsaugung zu erreichen:

• Achten Sie darauf, dass das Abluftrohr möglichst kurz und gerade verläuft.
• Verkleinern Sie die Großne nicht und schranken das Abluftrohr nicht ein. Bei Verwendung von Abluftrohren ist das Rohr immer straff zu verlagen, um den Druckverlust zu minimieren.
• Bei Nichtbeachtung dieser grundlegenden Anweisungen wird die Leistung reduziert und der Gerauschpegel der Dunstabzugshaube erhöht.
• Alle Installationsarbeiten müssen von einer Elektrofachkraft oder einer davon qualifi zierten Person durchgeführt werden.
• Schließen Sie das Abluftrohr der Haube nicht an ein vorhandenes Lüftungssystem an, das für ein anderes Gerät verwendet wird, z. B. einen Rauchabzug, Gasrohre oder HeiBluftrohr.
• Sofern das Abluftrohr einen Bogen macht, sollte der Winkel des Abluftrohrs nicht kleiner als 120^ sein. Richten Sie das Abluftrohr niemals nach unten, sondern immer waagerecht aus oder führen Sie das Rohr vom Anfangspunkt nach oben zum Luftauslass an der Außenwand.
• Nach dem Einbau ist darauf zu achten, dass die Dunstabzugshaube waagerecht hangt, damit sich kein Fett ansammeln kann.
• Vergewissern Sie sich, dass das für die Installation ausgewählte Abluftrohr den einschlagigen Normen entspricht und feuerabweisend ist.

VORSICHT

Verletzungsgefahr! Verwenden Sie aus Sicherheitsgründen nur die in dieser Betriebsanleitung empfohlene Groß für Befestigung- oder Montageschraube. Die Nichtbeachtung dieser Anleitung kann zu Verletzungen und Stromschlagen führen.

BEDIENFELD UND FUNKTIONSTASTEN

Timer Licht Geschwindigkeit Power

• Drücken Sie auf die POWER-Taste, um die Abzugshaube ein- und auszuschalten.
• Drücken Sie mehrmals auf die Taste GESCHWINDIGKEIT, um den Motor mit folgender Leistung laufen zu halten: niedrig > mittel > hoch > niedrig. Im Display wird die entsprechende Geschwindigkeit angezeigt: 1 > 2 > 3 > 1 .
• Drücken Sie auf die LICH-Taste, um das Licht einzuschalten. Drücken Sie die Taste erneut, um es wieder auszuschalten.
• Wenn die Haube in Betrieb ist und die TIMER-Taste gedrück wird, wechselt die Haube in den Timer-Modus. Standardmäßig voreingestellt sind 9 Minuten. Der Timer beginnnt die Zeit herunterzuzahlen. Die verbleibende Zeit wird im Display angezeigt: 9 > 8 > 7 > 6 > 5 > 4 > 3 > 2 > 1 > 0 . Wenn [0] angezeigt wird, wird die Haube automatisch ausgeschaltet. Halten Sie die TIMER-Taste gedrück, um den Timer wieder zu deaktivieren.

FERNBEDIENUNG UND FUNKTIONEN

erhohen

Timer Light

reduzieren

Beleuchtung

Drücken Sie auf die LICH-Taste, um das Licht einzuschalten. Drücken Sie die Taste erneut, um es wieder auszuschalten. Das Licht ist unabhängig von den anderen Funktionen.

Geschwindigkeit erhöhen

Der Motor verfügt über 3 Geschwindigkeitsstufen: niedrig, mittel und hoch.

• Drücken Sie 1x auf die Taste GESCHWINDIGKEIT, um den Motor mit niedriger Geschwindigkeit laufen zu halten.
• Drücken Sie 2 × auf die Taste GESCHWINDIGKEIT, um den Motor mit mittlerer Geschwindigkeit laufen zu halten.
• Drücken Sie 3 × auf die Taste GESCHWINDIGKEIT, um den Motor mit hoher Geschwindigkeit laufen zu halten.

Geschwindigkeit verringn

Jedes Mal wenn Sie auf die [-] Taste drücken, wird die Geschwindigkeit auf die{nachste Stufe herabgesetzt. Das Display zeit die entsprechende Geschwindigkeit an. Falls Sie den Motor ausschalten wollen, drucken Sie solange auf die [-] Taste, bis der Motor ausgeht.

Timer einstellen

1 Drücken Sie auf die TIMER-Taste, um die Timer-Funktion zu aktivieren. Der Timer ist zunachst auf 5 Minuten eingestellt. Mit jedem Tastendruck auf [+] , wird die Zeit um 1 Minute erhöht. Mit jedem Tastendruck auf [-] , wird die Zeit um 1 Minute verringert. Es kann eine Zeit von 1-60 Minuten eingestellt werden.
2. Wenn Sie den Timer eingestellt haben, drücken Sie zur Bestätigung erneut auf die TIMER-Taste oder warten Sie 10 Sekunden, bis die eingestellte Zeit automatisch übernommen wird. Der Motor lauft, bis der Timer die Zeit heruntergebnigt hat, danach gehen er automatisch aus.
3 Falls Sie die eingestellte Zeit beim nachsten Mal wieder verwenden möchten, drücken Sie nur auf die TIMER-Taste und warten Sie dann 10 Sekunden, bis die zuletzt eingestellte Zeit übernommen wird. Falls Sie eine andere Zeit eingeben wollen, gehen Sie wie in Schritt 1 und 2 beschreiben vor. Nachdem der Timer bestätigt wurde lauft der Motor, bis der Timer die Zeit heruntergebn ist.

Hinweis: Wenn Sie einen aktiven Timer vorzeitig beenden wollen, drücken Sie während der Timer lauft erneut auf die TIMER-Taste.

FEHLERSUCHE UND FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösungsansatz
Das Licht Goes an aber der Motor lauft nicht.	Der Motor ist ausgeschaltet.	Schalten Sie den Motor mit der Taste GESCHWINDIGKEIT ein.
	Der Motorschalter ist kaputt.	Kontaktieren Sie einen Fachbetrieb.
	Der Motor ist kaputt. Kontaktieren Sie einen Fachbetrieb.
Licht und Motor Funktionieren nicht.	Ohre Haus-Sicherung ist umgelegt oder kaputt.	Legen Sie den Sicherungsschalter um oder ersetzen Sie die Sicherung
	Das Netzkabel ist lose oder nicht verbunden.	Schreiben Sie das Netzkabel richtig an.
Das Licht Goes nicht. Das Licht ist kaputt. Ersetzen Sie die Lampe.
Unbefriedigende Absaugleistung	Der Abstand zwischen Herd und Abzugshaube ist zu groß.	Verringern Sie den Abstand.
Die Abzugshaube hängt schief.	Eine der Fixierschauben ist nicht richtig angezogen.	Ziehen Sie die Schraube fest an.

REINIGUNG UND PFLEGE

Vor der Wartung oder Reinigung sollte die Dunstabzugshaube immer vom Stromnetz getrennt werden. Stellen Sie sicher, dass die Dunstabzugshaube ausgeschaltet ist und der Stecker entfernt wurde. ÄuBere Oberflächen sind anfällig für Kratzer und Dellen, beachten Sie daher die Reinigungshinweise, um ein bestmögliches Ergebnis ohne Beschädigung zu erzielen.

Allgemein

Lassen Sie das Gerät vor der Reinigung und Pflege komplett abkühlen und verwenden Sie zur Reinigung der Oberfläche keine alkalischen oder saure Substanzen, wie Zitronensaat oder Essig.

Edelstahl

Der Edelstahl muss regelmäßig (wöchentlich) gereinigt werden, um eine lange Lebensdauer zu gewährleisten. Dafür kann eine spezielle Edelstahl-Reinigungsflüssigkeit verwendet werden.

Bedienfeld

Das Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Stellen Sie sicher, dass das Tuch sauber und gut ausgewirgen ist, bevor Sie as Bedienfeld reinigen. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.

Wichtig: Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die Verwendung von scharfen Reinigungsschemikalien, starken Haushaltsreinigern oder Produkten, die Scheuermittel enthalten, da dies das Aussehen des Geräts beeinträchtigt und möglicherweise die gedruckten Symbole auf dem Bedienfeld entfern.

Fettfilter

Die Gewebefilter konnen von Hand gereinigt werden. Weichen Sie sie zusammen mit einem fettlosenden Reinigungsmittel ca. 3 Minuten in Wasser ein und bürsten Sie sie dann mit einer weichen Bürste sanft ab. Üben Sie nicht zu viel Druck aus, um den Filter nicht zu beschädigen. Lassen Sie den Filter danach an der Luft trocknen, legen Sieihn aber nicht direkt in die Sonne. Filter sollen immer getrennt von Geschirr und Kuchenutensilien gewaschen werden!

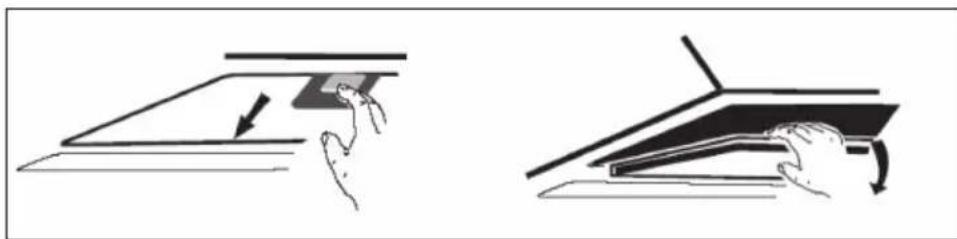

Entfernen Sie den Filter wie rechts auf dem Bild dargestellt und setzen Sieihn dann in umgekehrter Reihenfolge wieder ein.

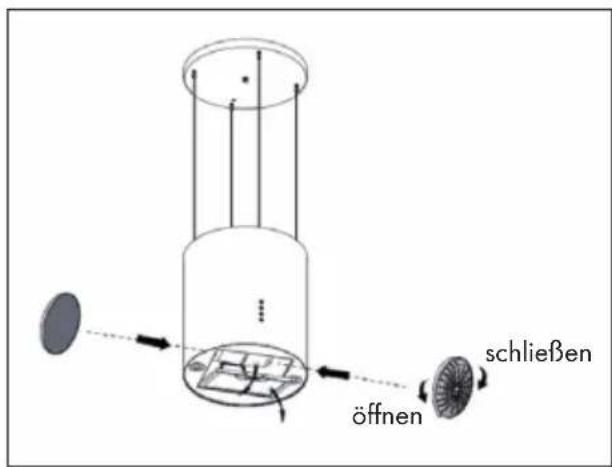

Aktivkohlefilter

Aktivkohlefilter konnen zum Entfernen von Gerüchen verwendet werden. Normalerweise sollte der Aktivkohlefilter je nach Kochgewohnheit nach drei oder sechs Monaten gewechselt werden. Der Einbau des Aktivkohlefilters erfolgt folgendermaßen:

1 Trennen Sie die Abzugshaube vor dem Einbau vom Stromnetz.
2. Drücken Sie den Filterverschluss und entfernen Sie den Netzfilter.

3 Drehen Sie den Kohlefilter auf beiden Seiten des Motors gegen den Uhrzeigersinn. Ersetzen Sie die alten Kohlefilter durch neue Kohlefilter.

1. Setzen Sie den Netzfilter wieder ein.
   5 SchlieBen Sie den Netzstecker wieder gn die Steckdose gn.

Hinweis: Vergewissern Sie sich, dass der Filter fest verschlossen ist. Andernfalls kann es sich losen und gefährlich werden. Bei angeschlossenem Aktivkohlefilter wird die Saugleistung verringgert.

Lampe auswechseln

Die Lampe muss vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden.
- Schalten Sie immer die Stromzufuhr ab, bevor Sie irgendwelche Arbeiten am Gerät durchführren. Achten Sie beim Umgang mit der Lampe daraufuf, dass sie vollständig abgekühlt ist, bevor Sie sie direkt mit den Händen berühren.
- Halten Sie die Lampe beim Einsetzen oder Ausbauen immer mit einem Tuch oder Handschuhen fest, um sicherzustellen, dass ein Schweiß mit der Lampe in Berührung kommt, da dies die Lebensdauer verringn kann.

So tauschen Sie die Lampe aus:

1 Vergewissern Sie sich vor dem Wechsel der Beleuchtung, dass die Dunstabzugshaube ausgeschelt ist.
2 Drehen Sie die Abdeckung gegen den Uhrzeigersinn. Losen Sie die Schraube des Edelstahlfilters und entfernen Sie jhn.
3 Drücken Sie den Anschluss der Lampe, um die Lampe zu entfernen.
4 Montieren Sie die neue Lampe und schlieben Sie das Kabel wieder an.

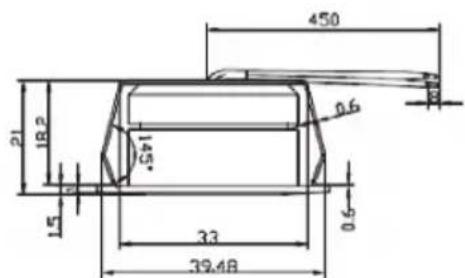

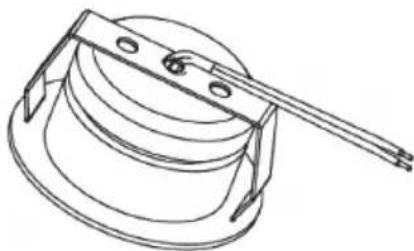

Wichtige Informationen zum Leuchtmittel

LED-Typ: Runde Glaslampe

Maximale Wattzahl: 1 W

Spannungsbereich: DC 4V

Abmessungen: siehe Abbildung

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10032301, 10032302, 10032303, 10035165
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hoad	57,9 kWh/Jahr
Energieeffizienzklasse B
fluidynamische Effizienz FDE	hoad	22,1
Klasse für die fluidodynamische Effizienz		C
Beleuchtungseffizienz LE	hoad	102,5 Lux/W
Beleuchtungseffizienzklasse		A
Fettabscheidegrad	GFEhoad	79,3	%
Klasse für den Fettabscheidegrad		C
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		317,8 / 537,8	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		62 / 72 dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,36	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10032301, 10032302, 10032303, 10035165
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	57,9kWh/Jahr
Zeitveränderungsfaktor f 1,2
Fluidynamische Effizienz FDE	hood	22,1
Energieeffizienzindex EEl	hood	66,3
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	291,8	m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	351	Pa
Maximaler Luftstrom	Qmax	557,5	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	128,9 W
Nennleistung des Beleuchtungssystems	WL	2,0	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	205	Lux
Gemessene Leistungsaufnahme im Bereitschaftszustand	Po	-	W
Gemessene Leistungsaufnahme im Aus-Zustand	Ps	0,36	W
Schallleistungspegel	LwA	62/72 dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebländesrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebländesrehzahl ist,esto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wahren Sie rechtzeitig eine höhere Gebländedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteil hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benöttigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benöttigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandeogahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zuteilen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Sie nicht das WEEE Symbol/TRagen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zusammen zunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro-oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeråts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauf werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofennehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte konnen Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, * dürfen die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Importör für Storbritannien:
