90TS4 - Dunstabzugshaube Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Küchenhaube
Marke	Klarstein
Modell	90TS4
Breite	90 cm
Abluftmodus	Umluft oder Abluft
Absaugleistung	Bis zu 650 m³/h
Geräuschpegel	55 dB (leise)
Bedienungsart	Touch oder Tasten
Beleuchtung	Integrierte LED
Fettfilter	Spülmaschinenfester Metallfilter
Aktivkohlefilter	Inklusive (für Umluftbetrieb)
Anzahl der Geschwindigkeiten	3 Stufen + Intensivstufe
Stromversorgung	220-240 V, 50 Hz
Elektrische Leistung	150 W
Nettogewicht	15 kg
Maße (B x T x H)	90 x 50 x 65 cm
Luftauslassdurchmesser	150 mm
Wartung	Filter regelmäßig reinigen
Reparierbarkeit	Ersatzteile verfügbar

Häufig gestellte Fragen - 90TS4 Klarstein

Wie installiere ich die Klarstein 90TS4 Dunstabzugshaube?

Befestigen Sie zuerst die Wandhalterung mit geeigneten Dübeln an der Wand. Hängen Sie die Haube ein und prüfen Sie die waagerechte Ausrichtung. Schließen Sie dann das Abluftrohr an oder installieren Sie den Aktivkohlefilter für den Umluftbetrieb. Schließen Sie das Gerät an eine 220-240 V Steckdose an.

Wie reinige ich die Fettfilter?

Entfernen Sie die Metallfilter und waschen Sie sie bei max. 65°C in der Spülmaschine oder von Hand mit warmem Seifenwasser. Trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte alle 3 bis 6 Monate je nach Nutzung ausgetauscht werden, oder sobald der Geruch anhält. Er ist nicht waschbar.

Warum macht meine Dunstabzugshaube Geräusche?

Ein ungewöhnliches Geräusch kann von einem verschmutzten Filter, einer instabilen Installation oder einem Motordefekt kommen. Reinigen Sie die Filter und überprüfen Sie die Befestigung. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie verwende ich die Intensivstufe?

Drücken Sie die Taste 'Intensiv' oder halten Sie die höchste Geschwindigkeitstaste gedrückt. Die Haube läuft 5 bis 10 Minuten auf Höchstleistung und kehrt dann automatisch in den vorherigen Modus zurück.

Kann ich die Haube im Umluftmodus ohne Abluft verwenden?

Ja, die Klarstein 90TS4 kann im Umluftmodus verwendet werden. Stellen Sie sicher, dass der mitgelieferte Aktivkohlefilter installiert ist. Die Luft wird gefiltert und dann in den Raum zurückgeführt.

Wie wechsle ich die LED-Lampe?

Die LED-Leuchten sind integriert und können nicht einzeln ausgetauscht werden. Wenn die Beleuchtung nicht mehr funktioniert, wenden Sie sich an den technischen Kundendienst für einen Austausch des Moduls.

Welche Installationshöhe wird empfohlen?

Bei Elektrokochfeldern installieren Sie die Haube 65-75 cm über dem Kochfeld. Bei Gasherden sollte die Höhe 75-85 cm betragen. Halten Sie diese Abstände ein, um eine optimale Effizienz zu gewährleisten.

Warum reagieren die Tasten nicht?

Überprüfen Sie, ob die Haube mit Strom versorgt wird. Wenn die Touch-Tasten nicht reagieren, reinigen Sie die Oberfläche mit einem weichen Tuch. Überschüssiges Fett oder Feuchtigkeit kann die Empfindlichkeit beeinträchtigen. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker und schließen Sie ihn nach 5 Minuten wieder an.

Wie erhalte ich Ersatzteile?

Kontaktieren Sie den Klarstein-Kundendienst über die offizielle Website oder Ihren Händler. Geben Sie das Modell 90TS4 und das gewünschte Teil an. Aktivkohlefilter, Fettfilter und Fernbedienungen sind in der Regel verfügbar.

BEDIENUNGSANLEITUNG 90TS4 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Technische Daten 2

Sicherheitshinweise 2

Geräteübersicht 3

Hinweise zur Installation 3

Hinweise zur Bedienung 3

Montageanleitung 4

Reinigung und Pflege 5

Fehlersuche und Fehlerbehebung 5

Entsorgung und Konformitätserklärung 6

Technische Daten

Artikelnummer 10004851, 10004852, 10004853, 10004854, 10004855, 10004856, 10006366, 10006367, 10029698, 10029699

Stromversorgung 220-240 V ~ 50-60 Hz

Leistung 170 W (Motor) / 4x 20 W (Lampen)

Luftfluss 760 m 3 / Stunde

Sicherheitshinweise

• Lesen Sie sich alle Hinweise durch und bewahren Sie die Anleitung zum Nachschlagen gut auf.
• Das Gerät ist für die Verwendung im Haushalt entwickelt worden und darf niemals in einem kommerziellen Anwendungsbereich betrieben werden.
• Stellen Sie bitte sicher, dass sich alle Schalter in der AUS Position befinden, wenn Sie das Gerät nicht mehr nutzen. Achten Sie besonders darauf, dass Speiseöl oder Fett sich beim Kochen nicht entzünden. Dies gilt insbesondere beim Kochen mit gasbetriebenen Geräten.
• Wenn die Dunstabzugshaube gleichzeitig mit Geräten Betrieben wird, die Gas oder andere Brennstoffe verbrennen, muss der entsprechende Raum adäquat belüftet werden. Flambieren Sie bitte keine Speisen unter der Dunstabzugshaube. Vorschriften, die sich auf die Abluft beziehen, müssen eingehalten werden.
• Dieses Gerät darf nur von Erwachsenen bedient werden. Dieses Gerät ist nicht dafür vorgesehen, von Kindern oder hilfsbedürftigen Personen ohne Aufsicht bedient zu werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Stellen Sie sicher, dass die Versorgungsspannung mit der Nennspannung auf dem Typenschild des Gerätes übereinstimmen. Falls dies nicht der Fall ist, schließen Sie das Gerät nicht an.
• Stellen Sie sicher, dass Leitungen nicht mit den sich bewegenden Teilen in Kontakt kommen und nicht gequetscht werden.

Geräteübersicht

1. Aluminium-Fettfilter

2. Aktivkohlefilter

3. Abzugshaube

4. Hauptschacht

5. Verlängerungsschacht

6. Umluftauslass

7. Bedienknöpfe

Hinweise zur Installation

• Das Gerät muss durch einen qualifizierten Techniker installiert werden. Es ist gefährlich, irgendein Teile des Gerätes zu modifizieren. In diesen Fällen lehnt der Hersteller jegliche Verantwortung im Falle eines Fehlers ab.
• Bitte stellen Sie sicher, dass der Installationsort über eine gute und permanente Belüftung verfügt. Wird das Gerät an einen Abluftkanal angeschlossen, muss mindestens ein permanenter Lufteinlass vorhanden sein. Die Abluft darf nicht in einen Belüftungskanal geleitet werden, der von anderen elektrischen Geräten als Zuluftkanal verwendet wird.
• Die Distanz zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss mindestens 75 cm betragen.
• Verwenden Sie ausschließlich einen Stecker mit einem korrekten Erdungsanschluss.
• Überprüfen Sie bitte, dass die Versorgungsspannung mit der Nennspannung auf dem Typenschild Ihres Gerätes übereinstimmt. Wenn die Dunstabzugshaube gleichzeitig mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen, muss der entsprechende Raum adäquat belüftet werden.
• Wenn die Netzzuleitung beschädigt ist, muss diese vom Hersteller oder von einer Servicefachkraft oder einer vergleichbar qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Verwenden Sie geeignete Schrauben, um das Gerät auf einer tragfähigen Wand zu befestigen.
• Wenn Halogenbirnen ausgetauscht werden müssen, dürfen diese die Leistung von 12 V / 20 W nicht
• überschreiten.

Hinweise zur Bedienung

Geschwindigkeitskontrolle

Dieses Gerät ist, je nach Modell, mit 2 oder 3 mechanischen Geschwindigkeitseinstellungen ausgestattet. Benutzen Sie die untere und mittlere Stufe beim Köcheln oder leichtem Kochen von Speisen. Verwenden Sie die große Stufe zum Frittieren und starkem Kochen von Speisen.

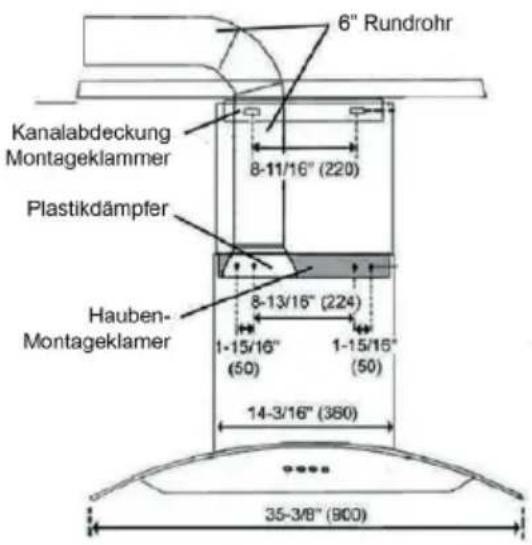

Montageanleitung

Freihängende Montage

Wandmontage

Frischluft- und Umluft-Modus

Abhängig von ihren Anforderungen kann das geräz sowohl im Frischluftm als auch im Umluft-Mosdus betrieben werden.

• Frischluft-Modus: Erfordert ein feuerfestes Rohrsystem mit einem Durchmesser von 150 mm, das die Abluft durch einen entsprechenden Auslass abführt. Im Frischluft-Modus muss nur der Fettfilter eingebaut sein.
• Umluft-Modus: Fett und Gerüche in der Abluft werden durch den Fettfilter und den Kohlefilter gefiltert und die gefilterte Luft in die Küche zurückgeführt. Im Umluftmodus müssen Fett- und der Kohlefilter eingebaut sein.

Reinigung und Pflege

• Schalten Sie immer das Gerät erst aus und ziehen Sie den Stecker aus der Steckdose. Reinigen Sie häufig den Fettfilter (mindestens einmal im Monat), starke Fettablagerungen können ein Brandrisiko darstellen. Wenn die Reinigung nicht entsprechend der Anweisungen durchgeführt wird, besteht eine Brandgefahr.
• Versuchen Sie niemals das Gerät selbst zu reparieren. Ziehen Sie immer einen qualifizierten Techniker hinzu. Für Ihre eigene Sicherheit, bestehen Sie immer auf Original-Ersatzteile.
• Schalten Sie immer das Gerät erst aus und ziehen Sie den Stecker aus der Steckdose, bevor das Oberflächen. Waschen Sie Oberflächen mit einer warmen Seifenlauge und einem weichen Schwamm ab. Verwenden Sie niemals ein Scheuermittel, Stahlwolle oder Lösungsmittel zum reinigen irgendeiner Oberfläche des Gerätes, da dies zu irreparablen Schäden führen kann.
• Die Fettfilter können in der Geschirrspülmaschine gereinigt oder in einer fettlösenden Reinigungsflüssigkeit für eine Stunde eingeweicht werden. Nach dem einweichen, spülen Sie die Fettfilter mit klarem Wasser aus und trocknen sie, bevor Sie die Filter wieder einsetzen.

Vorsicht: Damit das Gerät effektiv arbeiten kann, ist regelmäßige Wartung ein Muss. Blockierte Filter schränken den Luftfluss ein und können eine Überhitzung des Motors verursachen. Starke Fettablagerungen stellen ein Brandrisiko dar. Wenn Halogenbirnen ausgetauscht werden müssen, dürfen diese die Leistung von 12V / 20W nicht überschreiten.

Fehlersuche und Fehlerbehebung

Problem Mögliche Ursache Lösung
Gerät funktioniert nicht.	Kein Strom. Überprüfen	Sie, ob der Stecker eingesteckt ist.
		Überprüfen Sie, ob der Hauptschalter eingeschaltet ist.
Geringer Luftfluss	Verstoopfter Fettfilter.	Reinigen Sie den Filter und setzen Sie ihn wieder ein.
	Verstopfter Kohlefilter.	Tauschen Sie den Aktivkohlefilter durch einen neuen Filter aus.
Kein Luftfluss Drosselklappe blockiert. Kontaktieren Sie Ihren Service-Fachmann.
Motor schaltet sich nach wenigen Minuten aus	Übertemperaturschutz wird ausgelöst.	Dunstabzugshaube wurde zu dicht an der Kochfläche montiert .
		Die Küche wird nicht ausreichend belüftet.
		Kontaktieren Sie Ihren Service-Fachmann.
Strenge Essensgerüche.	Aktivkohlefilter ist nicht installiert.	Im Umluft-Modus muss der Aktivkohlefilter installiert werden.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

CE

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2011/65/EU (RoHS)

2006/95/EG (LVD)
