10029984 - Dunstabzugshaube Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Klarstein
Modell	10029984
Abmessungen (B x T x H)	60 cm x 50 cm x 10 cm
Nettogewicht	12 kg
Stromversorgung	230 V, 50 Hz
Motorleistung	200 W
Maximaler Luftstrom	650 m³/h
Maximaler Geräuschpegel	65 dB(A)
Filtertyp	Aluminium-Fettfilter
Bedienungsart	Drucktasten
Beleuchtung	2 LED-Lampen à 3 W
Luftauslassdurchmesser	150 mm
Minimale Installationshöhe	65 cm über dem Kochfeld
Umluftfunktion	Ja, mit Aktivkohlefilter (optional)
Material	Edelstahl
Energieeffizienzklasse	A
Garantie	2 Jahre
Pflege und Reinigung	Fettfilter regelmäßig reinigen (alle 2 Monate)
Sicherheit	Automatische Abschaltung nach 24 Stunden
Ersatzteile verfügbar	Filter, Lampen, Bedienknöpfe

Häufig gestellte Fragen - 10029984 Klarstein

Wie installiere ich die Dunstabzugshaube Klarstein 10029984?

Die Installation sollte von einem Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm zwischen der Haube und dem Kochfeld ein. Luftauslass 150 mm. Beachten Sie die Anleitung für Details.

Wie reinige ich den Fettfilter?

Der Aluminium-Fettfilter kann in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gewaschen werden. Reinigen Sie ihn alle 2 Monate.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang enthalten) für den Umluftbetrieb hinzufügen. Befolgen Sie die Montageanleitung.

Wie laut ist die Dunstabzugshaube?

Der maximale Geräuschpegel beträgt 65 dB(A), was etwa normaler Gesprächslautstärke entspricht.

Wie ersetze ich eine LED-Lampe?

Trennen Sie die Haube vom Stromnetz, öffnen Sie die Beleuchtungsabdeckung, entfernen Sie die alte Lampe und setzen Sie eine neue 3 W LED-Lampe (spezifisches Modell) ein. Beachten Sie die Anleitung.

Die Haube schaltet sich nicht ein, was tun?

Überprüfen Sie die Stromversorgung und die Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Garantie hat diese Dunstabzugshaube?

Die Dunstabzugshaube Klarstein 10029984 hat eine Garantie von 2 Jahren ab Kaufdatum.

Sind die Bedienknöpfe berührungsempfindlich?

Nein, die Bedienung erfolgt über klassische mechanische Drucktasten.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Filter und Lampen sind auf der Klarstein-Website oder bei autorisierten Händlern erhältlich.

Kann ich die Luft nach außen abführen?

Ja, die Dunstabzugshaube ist für den Außenabzug über einen 150 mm Kanal ausgelegt. Stellen Sie sicher, dass die Luft gemäß den örtlichen Vorschriften abgeführt wird.

BEDIENUNGSANLEITUNG 10029984 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhalt

Sicherheitshinweise 3

Montage 5

Bedienung 9

Reinigung und Wartung 10

Fehlerbehebung....11

Hinweise zur Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Konformitätserklärung .....11

Sicherheitshinweise

- Diese Bedienungsanleitung dient zu Ihrer Sicherheit. Lesen Sie Anleitung sorgfältig und bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zurückgreifen können.

Kinder im Haushalt

• Kleine Kinder müssen vom Gerät fern gehalten werden. Sie müssen beaufsichtigt werden, so dass sie die heißen Teile nicht berühren.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen.
• Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre sind.

Allgemein

• Das Gerät ist nur für den Hausgebrauch bestimmt.
• Die zugänglichen Teile können während des Betriebs heiß werden.
- Flambieren Sie unter der Dunstabzugshaube nicht.
- Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig. Falls das Netzkabel beschädigt ist, muss es vom Hersteller bzw. dem Kundendienst ersetzt werden, um Gefahren abzuwenden.
- Lassen Sie das Netzkabel nicht mit heißen Teilen des Gerätes in Berührung kommen.
- Achten Sie darauf, dass das Netzkabel sich nicht unter oder im Gerät verfängt, um Schäden am Netzkabel zu vermeiden.
- Montieren Sie das Gerät nicht im Freien, an einem feuchten Ort oder in einem Bereich, der von Wasserlecks betroffen sein kann, z. B. unter oder neben einer Spüle. Lassen Sie das Gerät im Falle eines Wasserschadens vollständig trocknen.

Reinigung

• Verwenden Sie in der Nähe des Gerätes keine entflammbaren Sprays.
• Entsorgen Sie das Verpackungsmaterial sorgfältig.
• Zur Reinigung darf kein Dampfreiniger verwendet werden.

- Geben Sie bei der Verwendung und Reinigung des Gerätes Acht. Lesen Sie das Kapitel zu „Reinigung und Pflege“.

Montage

• Die Montage darf nur durch einen qualifizierten Elektriker oder eine anderweitig qualifizierte Person erfolgen. Die Montage muss korrekt unter der Befolgung der Herstelleranleitung erfolgen.
• Das Gerät ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung gesteuert zu werden.
• In der festen Verdrahtung muss die Möglichkeit einer Schaltkreisunterbrechung gemäß den Verdrahtungsrichtlinien gegeben sein.
• Informieren Sie sich über die örtlichen Bestimmungen zu Rauchabzügen. Schließen Sie die Dunstabzugshaube nicht an einen Kaminschacht oder einen Heißluftkanal an. Überzeugen Sie sich, dass die Raumbelüftung mit den örtlichen Bestimmungen konform ist. Gewährleisten Sie, dass das

Volumen des Anzapfstroms des Gerätes nicht 4 Pa (0,04 mbar) übersteigt. Der Raum muss angemessen belüftet sein, wenn die Dunstabzugshaube gleichzeitig mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen. Die Luft darf nicht in eine Abzugsleitung abgeführt werden, die als Rauchabzug für Geräte verwendet wird, die Gas oder andere Brennstoffe verbrennen. Gesetzliche Regelungen bezüglich Abzügen müssen befolgt werden.

- Schalten Sie vor dem Anschluss des Gerätes die Stromversorung aus. Überprüfen Sie, ob die Versorgungsspannung mit der Nennspannung auf dem Typenschild Ihres Gerätes übereinstimmt

- Während einer elektrostatischen Entladung (z. B. einem Gewitter) kann das Gerät den Betrieb einstellen. Dies stellt keine Gefahr oder einen Schaden dar. Trennen Sie die Stromversorgung zum Gerät ab und verbinden Sie es nach einer Minute wieder.

- Benutzen Sie das Gerät nicht, wenn es Anzeichen von Beschädigungen oder Fehlern gibt. Setzen Sie sich in dem Fall mit dem Kundendienst in Verbindung.

Montage

Vorbereitung

1 Wenn Sie einen Schacht nach draußen haben, können Sie die Dunstabzugshaube daran anschließen. Verwenden Sie dazu eine Entlüftungsleitug (aus Kacheln, Aluminium, einem verbiegbaren Rohr oder aus anderem nicht entflammbaren Material mit einem Innendurchmesser von 15 cm).
2 Schalten Sie das Gerät vor der Montage aus und ziehen Sie den Netzstecker.
3 Die Dunstabzugshaube muss einen Abstand von 65-70 cm über dem Kochfeld haben, um die beste Wirkung zu entfalten.

Montage mit Außenabzug

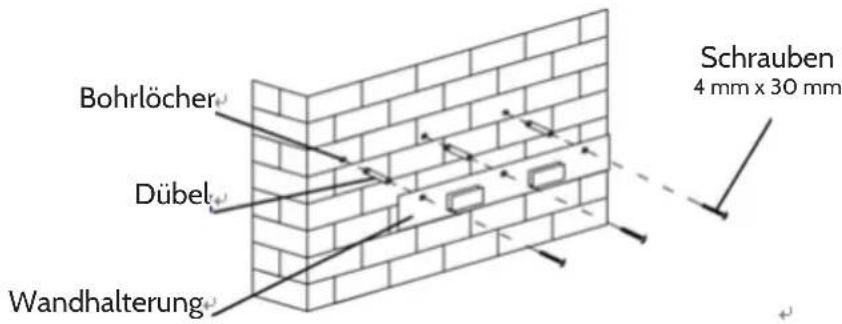

1 Bohren Sie 3 Löcher für die Wandhalterung. Befestigen Sie die Wandhalterung mit den beiliegenden Schrauben und Dübeln.

2 Heben Sie die Dunstabzugshaube hoch und setzen Sie sie auf die Wandhalterung.

3 Befestigen Sie den Korpus mit Sicherheitsschrauben. Verwenden Sie 2 Dübel und 2 Schrauben des Typs ST4x30 mm

4 Setzen Sie das Abzugsrohr auf die Haube.

5 Haken Sie die Halterung des unteren Rohrschachts in den in den unteren Rohrschacht ein.

6 Montieren Sie die untere Schachthalterung mit 2 Dübeln und 2 Schrauben des Typs ST4x30 mm.
7 Setzen Sie den oberen auf den unteren Schacht. Ziehen Sie den oberen Schacht nach oben, um die benötigte Höhe zu erreichen. Befestigen Sie den oberen Schacht mit 2 Dübeln und 2 Schrauben des Typs ST4x30 mm.
8 Verschrauben Sie den oberen Schacht mit dessen Halterung mit 2 Schrauben des Typs ST4x8 mm.

Montage für den Innenabzug / Umluft

Falls Sie keinen Außenabzug haben, wird kein Abzugsrohr benötigt. Die Montage ähnelt der Montage für den Außenabzug.

Ein Aktivkohlefilter kann verwendet werden, um Gerüche zu binden. Um den Aktivkohlefilter einzusetzen, muss erst der Fettfilter entfernt werden. Drücken Sie auf die Verriegelung und ziehen Sie die Abdeckung nach unten.

Stecken Sie den Aktivkohlefilter in das Gerät und drehen Sie den Filter im Uhrzeigersinn. Wiederholen Sie den Vorgang auf der anderen Seite.

Hinweis: Achten Sie darauf, dass der Filter fest sitzt. Sonst kann er sich lösen und zu einer Gefahr werden. Bei eingesetztem Filter verringert sich die Ansaugleistung.

Bedienung

Bedienfeld

Einschalten des Gebläses

Drücken Sie auf den Drehregler, um das Gebläse bzw. die Lampe ein- oder auszuschalten.

Funktionswahl

Drehen Sie den Drehregler, um die nachfolgenden Funktionen zu wählen.

	Lampe an / niedrige Absaugleistung
	Lampe an / mittlere Absaugleistung
	Lampe an / hohe Absaugleistung
	Lampe aus / niedrige Absaugleistung
	Lampe aus / mittlere Absaugleistung
	Lampe aus / hohe Absaugleistung
	Das Gebläse hält nach 5 Minuten automatisch an.

Reinigung und Wartung

Normale Reinigung

Verwenden Sie ein feuchtes Tuch und lauwarmes Seifenwasser oder einen Haushaltsreiniger.

Verwenden Sie nie Metallschwämme, chemische Reiniger, Scheuermittel oder harte Bürsten, um das Gerät zu reinigen.

Monatliche Reinigung des Fettfilters

Warnung: Brandgefahr

Reinigen Sie den Metallfilter regelmäßig und gründlich. Beobachten und kontrollieren Sie Pfannen und Töpfe, die siedendes Öl enthalten.

Auf dem Filter sammeln sich Fett, Ruß und Staub, so dass der Filter die Wirksamkeit der Dunstabzugshaube beeinträchtigt. Wenn der Filter nicht gereinigt wird, verstopfen die (potentiell entflammbaren) Fettrückstände den Filter. Reinigen Sie den Filter mit einem Haushaltsreiniger.

Jährliche Reinigung des Aktivkohlefilters

Die Reinigung findet ausschließlich auf die Umlufteinheit für die Inneninstallation Anwendung. Der Filter bindet Gerüche und muss mindestens einmal im Jahr ersetzt werden, abhängig davon, wie oft die Dunstabzugshaube verwendet wird.

Ersetzen der Glühbirnen

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
2. Schrauben Sie die Halogen-Glühlampe ab.
3. Ersetzten Sie die alte Glühlampe durch eine neue desselben Typs. (220 V\~ max. 40 W)

Fehlerbehebung

Fehler Grund Lösung
Das Licht brennt, aber der Ventilator läuft nicht.	Das Ventilatorblatt klemmt. Schalten	Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Der Motor ist beschädigt.
Weder Licht noch Ventilator laufen.	Die Glühlampe ist durchgebrannt. Tauschen Sie die Glühlampe aus.
	Das Netzkabel ist lose. Stecken Sie das Netzkabel ein.
Starke Vibrationen am Gerät.	Ein Ventilatorblatt ist beschädigt. Schalten Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Der Motor des Ventilators ist nicht richtig befestigt.	Schalten Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Das Gerät hängt nicht richtig in der Halterung.	Nehmen Sie das Gerät ab und überprüfen Sie es auf einen einwandfreien Zustand.
Schlechte Abzugsleitung	Der Abstand zwischen dem Gerät und der Kochplatte ist zu groß.	Repositionieren Sie den Abstand auf 65-75 cm.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2006/95/EG (LVD)

2009/125/EG (ErP)

2011/65/EU (RoHS)
