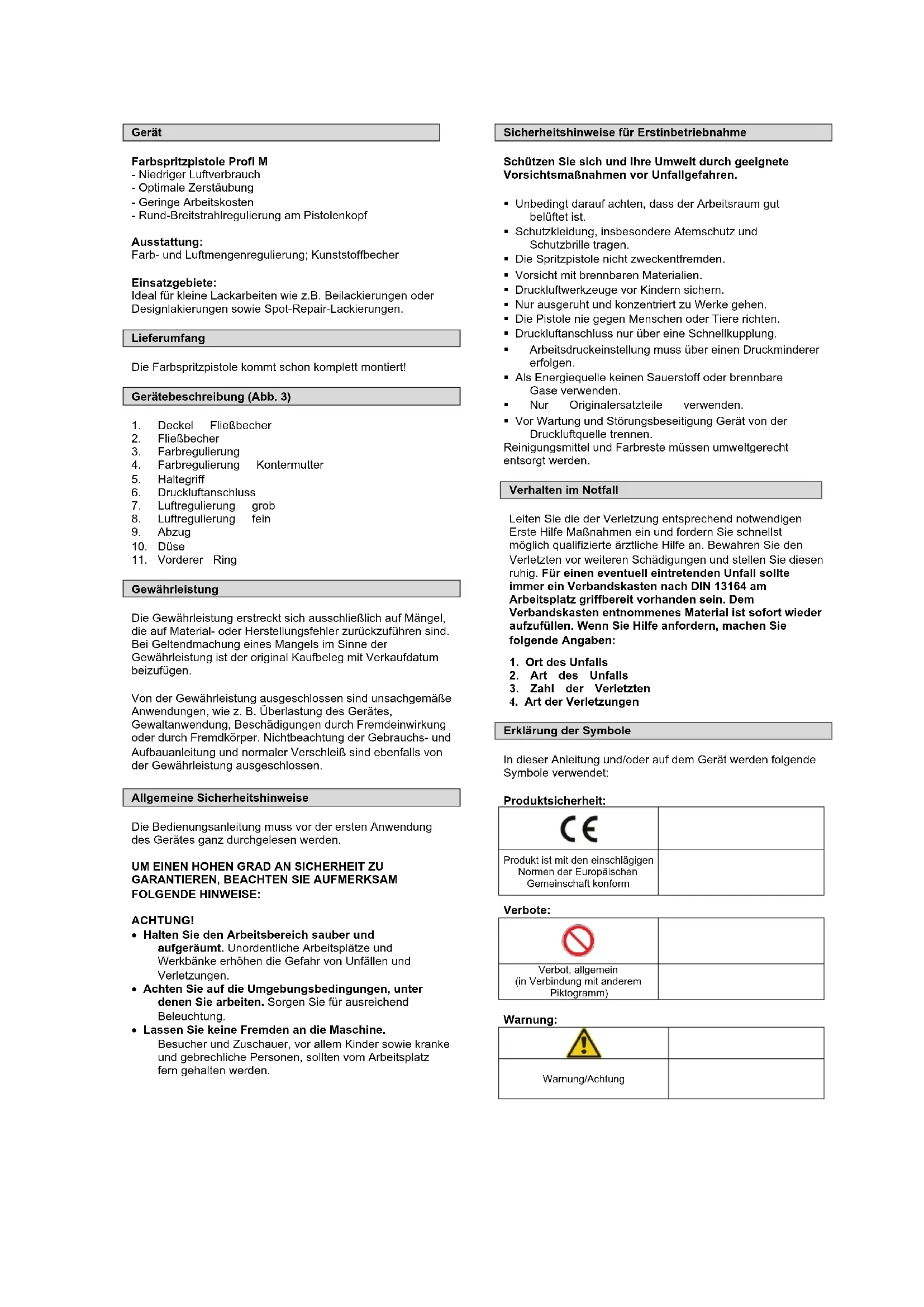

BEDIENUNGSANLEITUNG PROFIM Güde

1. Deckel Fließbecher

4. Farbregulierung Kontermutter

6. Druckluftanschluss

7. Luftregulierung grob

8. Luftregulierung fein

Gewährleistung Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Allgemeine Sicherheitshinweise Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. UM EINEN HOHEN GRAD AN SICHERHEIT ZU

GARANTIEREN, BEACHTEN SIE AUFMERKSAM

FOLGENDE HINWEISE: ACHTUNG!

• Halten Sie den Arbeitsbereich sauber und aufgeräumt. Unordentliche Arbeitsplätze und Werkbänke erhöhen die Gefahr von Unfällen und Verletzungen.

• Achten Sie auf die Umgebungsbedingungen, unter denen Sie arbeiten. Sorgen Sie für ausreichend Beleuchtung.

• Lassen Sie keine Fremden an die Maschine. Besucher und Zuschauer, vor allem Kinder sowie kranke und gebrechliche Personen, sollten vom Arbeitsplatz fern gehalten werden.

Sicherheitshinweise für Erstinbetriebnahme Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren. Unbedingt darauf achten, dass der Arbeitsraum gut belüftet ist. Schutzkleidung, insbesondere Atemschutz und Schutzbrille tragen. Die Spritzpistole nicht zweckentfremden. Vorsicht mit brennbaren Materialien. Druckluftwerkzeuge vor Kindern sichern. Nur ausgeruht und konzentriert zu Werke gehen. Die Pistole nie gegen Menschen oder Tiere richten. Druckluftanschluss nur über eine Schnellkupplung. Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen. Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden. Nur Originalersatzteile verwenden. Vor Wartung und Störungsbeseitigung Gerät von der Druckluftquelle trennen. Reinigungsmittel und Farbreste müssen umweltgerecht entsorgt werden. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

3. Zahl der Verletzten

4. Art der Verletzungen

Erklärung der Symbole In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Produktsicherheit:

Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform

Verbot, allgemein (in Verbindung mit anderem Piktogramm)

Warnung/AchtungGebote: Augenschutz benutzen Atemmaske benutzen

Vor Gebrauch Bedienungsanleitung lesen

Abfall nicht in die Umwelt sondern fachgerecht entsorgen. Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling- Stellen abgegeben werden.

Vor Nässe schützen Packungsorientierung Oben Technische Daten:

Geräteanschluss Betriebsdruck

Düsendurchmesser Fließbecher

Gewicht Bestimmungsgemäße Verwendung Diese Spritzpistole ist eine handliche, druckluftbetriebene Lackierpistole für den Einsatz im Heimwerker- und Profibereich. Sie eignet sich besonders zum Lackieren von mittelgroßen Flächen und Spot-Repair Lackierungen. Die Farbe wird dabei mit dem Luftstrom sehr fein zerstäubt und auf das Spritzobjekt aufgetragen. Das Spritzbild kann durch die Einstellung von Rund- und Breitstrahl entsprechend dem Spritzobjekt angepaßt werden. Bei der Breitstrahleinstellung für größere Flächen kann der Luftkopf stufenlos in vertikale oder horizontale Stellung gebracht werden.

Restgefahren und Schutzmaßnahmen Gefährdung durch Werkstoffe und andere Stoffe Kontakt, Einatmung Bei großer Farbpartikelentwicklung kann dies zu Schädigungen der Lunge führen. Emission gesundheitsschädliche Farbpartikel beim Betrieb ohne Absaugung. Beim Arbeiten mit dem Gerät muss immer eine Staubschutzmaske getragen werden. Idealerweise sollte eine Absaugung vorhanden sein. Vernachlässigung ergonomischer Grundsätze Unangemessene örtliche Beleuchtung Mangelhafte Beleuchtung stellt ein hohes Sicherheitsrisiko dar. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung. Entsorgung Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnungen auf dem Gerät“. Anforderungen an den Bediener Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben. Qualifikation Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig. Mindestalter Das Gerät darf nur von Personen betrieben werden, die das

16. Lebensjahr vollendet haben.

Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig. Technische Daten Anschlussgewinde: ¼ “ Betriebsdruck: 2 – 4 bar Luftverbrauch: 141 l/min. Fließbecher: 100 ml/PVC Ø-Düse: 0,8 mm Druckausgang Düse: 1,4 bar Gewicht ca.: 0,5 kg Maße L x B x H in mm: 110 x 60 x 250 EAN: 4015671 02750 4 Artikel-Nr. 02750 Transport und Lagerung

• Bei längerer Lagerung sollte die Maschine gründlich gereinigt werden. Montage und Erstinbetriebnahme Die Farbspritzpistole kommt schon komplett montiert.Bedienung Niemals Nahrungsmittel oder Chemikalien sprühen! Farbbecher und Luftschlauch müssen fest und dicht an die Lackierpistole angeschlossen sein. Der optimale Luftdruck zum lackieren liegt je nach Viskosität und Verarbeitungszustand der Farbe bei 3 – 3,5 bar. (ggf. Ermitteln) Ein optimales Farbbild erreicht man durch einen Abstand von ca. 15 – 20 cm. Zu geringer Abstand und zu schnelle oder zu langsame Bewegungen führen zu einem schlechten Farbbild. Tipp: Nehmen Sie sich ein Stück Karton und machen Sie vor jeder Arbeit eine Sprühprobe.

Störungen-Ursachen-Behebung

ACHTUNG: IMMER ZUERST DIE ÜBERLAST-

UNGSSICHERUNGEN ÜBERPRÜFEN ! Der Farbstrahl wird unterbrochen oder spritzt stoßweiße.

1. Zu wenig Farbe im Behälter.

2. Schräghalten der Pistole.

3. Sperrung der Farbpassage.

4. Lockerer/beschädigte Düse.

5. Zu hohe Viskosität.

6. Verstopftes Loch im Deckel.

Abgenutzte Nadeldichtung oder lockerer Kern. Spritzbild nur teilweise vorhanden.

1. Luftkopf verschmutzt oder beschädigt.

2. Farbe klebt an der Düse oder Teile sind beschädigt.

Unregelmäßiges Farbbild mit Tropfenbildung.

1. Beschädigte Düse.

2. Zu geringer Arbeitsdruck.

3. Zu hohe Viskosität

Ungleichmäßige Materialanhäufung.

1. Zu hoher Arbeitsdruck.

2. Farbe verstopft den Luftkopf und/oder die Düse.

Inspektion und Wartung Nach Gebrauch muss die Spritzpistole immer gründlich sauber gemacht werden. Dazu den Becher mit unverdünntem Lösungsmittel füllen und mit der Pistole auf eine Lappen oder eine saugfähige Fläche sprühen, bis sich keine Farbreste mehr im Lösungsmittel feststellen lassen. Die Pistole von außen mit einem mit Lösungsmittel befeuchteten Lappen sauber machen. Um die Pistole gründlich sauber zu machen, die Farbregulierung Kontermutter (4) komplett herausschrauben und dabei auf die Feder achten. Dann den Spieß der Düse herausziehen, den vorderen Ring (11) abschrauben und den gelochten Kopf der Düse (10) herausnehmen. Mit einem Schlüssel die Düse abschrauben. Alle Komponenten einige Stunden lang in einen Behälter mit unverdünntem Lösungsmittel legen. Die Teile sorgfältig abtrocknen und die Pistole wieder zusammenbauen. Dabei in umgekehrter Reihenfolge wie beim Auseinanderbauen vorgehen. Sicherheitshinweise für die Inspektion und Wartung Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen. EG- Konformitätserklärung Hiermit erklären wir, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany Dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: Profi M Artikel-Nr.: 02750 Datum/Herstellerunterschrift: 12.12.2011 Angaben zum Unterzeichner: Hr. Arnold, Geschäftsführer Technische Dokumentation: J. Bürkle FBL; QS

Einschlägige EG-Richtlinien: 2006/42/EG

Auftragstärken bei Schwenk- bewegung zu unterschiedlich! FALSCH RICHTIG

Разстояние при пръсканеOriginal – EG-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägi

dB (A) Joachim Bürkle GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany Bevollmächtigt die technischen Unterlagen zusammenzustellen. Authorized to compile the technical le

06/09/2018GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com
