BEDIENUNGSANLEITUNG VLA4 TASCAM

BEDIENUNGSSANLEITUNG

MANUEL DU PROPRIÉTAIRE

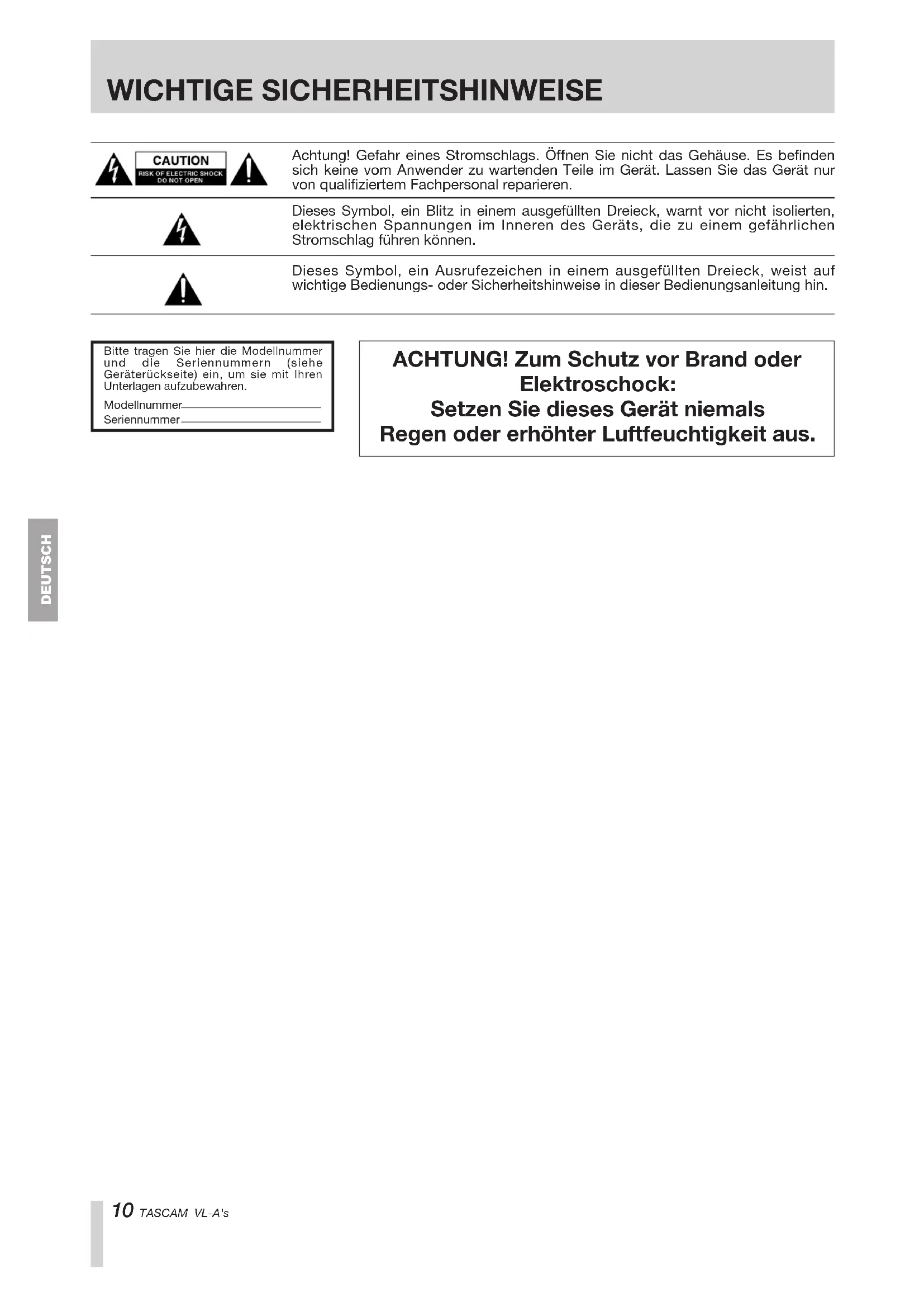

WICHTIGESICHERHEITSHINWEISE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN	Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifizierten Fachpersonal reparieren.
	Dieses Symbol, ein Blitz in einem ausgeführten Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen können.
	Dieses Symbol, ein Ausrufezeichen in einem ausgeführten Dreieck, weist auf wichtige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.
Bitte(TRagen Sie hier die Modellnummer und die Seriennnummern (siehe Geräterrückseite) ein, um sie mit ihren Unterlagen aufzubewahren. Modellnummer_________ Seriennnummer_________

1 Lesen Sie diese Anleitung.
2 Bewahren Sie diese Anleitung gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
3 Beachten Sie alle Warnhinweise.
4 Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.
5 Betreiben Sie diese Gerät nicht in unmittelbarer Höhe von Wasser. Schützen Sie das Gerät vor Feuchtigkeit und Spritzwasser. Stellen Sie niemals mit Flüssigkeit gefüllte Behälter (Vasen, Kaffeetassen usw.) auf diesen Gerät.
6 Reinigen Sie theses Gerät nur mit einem trockenen Tuch.
7 V ersperren Sie niemals vorhandene Luftungsöffnungen. Stellen Sie these Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.
8 Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
9 Unterbrechen Sie niemals den Schutzleiter des Netzsteckers und kleben Sie niemals den Schutzkontakt zu. Wenn der mitgelieferte Netzstecker nicht in ihre Steckdose passst,ziehen Sie einen Elektrofachmann zu Rate.
10 Sorgen Sie davon, dass das Netzkabel nicht geheht, gequetscht oder geknicht werden kann - insbesondere am Stecker und am Netzkabelausgang des Geräts - und verlegen Sie es so, dass man nicht darüber stolpern kann.
11 Verwenden Sie nur Zubehör oder Zubehörteile, die der Hersteller empfeht.
12 Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. Wenn Sie einen Wagen verwenden, bewegen Sieihn vorsichtig, so dass er nicht umstürzen und Sie verletzen kann.

13 Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längerere Zeit nicht benutzen.

14 Lassen Sie Wartungsarbeiten und Reparaturen nur vom qualifizierten Fachpersonal des Kundendienstes ausführren. Bringen Sie das Gerät zum Kundendienst, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist oder nicht normal Funktioniert oder wenn das Netzkabel beschädigt ist.
- Setzen Sie diese Gerät nicht Wassertropfen oder -spritzern aus.
- Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, beispielsweise Vasen, auf das Gerät.
- Stellen Sie these Gerät nicht in einem geschlossenen Raum, beispelsweise einem Bucherschränk oder dergleichen, auf.
- Das Gerät nimmt eine keine Menge Strom von der Steckdose auf, wenn der Stromschalter (POWER) ausgeschaltet ist.
- Das Gerät sollte sich nahe genug an der Steckdose befindet, damit Sie den Netzstecker jederzeit einfach anfassen und abziehen können.
- Ein Gerät der Klasse I sollte an eine Steckdose mit Schutzerdung angeschlossen werden.
- Übermäßiger Schalldruck von den Ohr- und Kopfhörern kann zu Gehörverlust führen.
- Das Gerät nimmt eine keine Menge Strom von der Steckdose auf, wenn der STANDBY/ON-Schalter auf den Bereitschaftsmodus (Standby) geschalte t ist.

Inhalt

1-EINLEITUNG 12

Hauptmerkmale 12

Lieferumfang 12

Vorsichtsmaßnahmen bei der Aufstellung 13

Produktpflege 13

2-AUFSTELLEN UND AUSRICHEN 14

Vorsichtsmaßnahmen beim AnschlieBen 14

Anschluss 14

Aufstellung 14

Aufstellen von VL-A 14

Aufstellung eines Subwoofoers 15

Surround-Aufstellung 15

Hochtönerausgang-Schutzfunktion

(VR-A5/VL-A8) 15

3-NAMEN UND FUNKTIONEN 16

VL-A4/VL-A5/VL-A8. 16

LF-S8 17

Dimensions 50

Specifications 51

Block Diagram 52

1-EINLEITUNG

Vielen Dank, dass Sie sich für den TASCAM VL-A Nahfeld-Studiomonitor mit Doppelverstärkung und LF-S8 Subwoofer-Monitor mit Verstärkung entschieden haben. Bevor Sie das Gerät anschließen und benutzen, empfehlen wir Ihnen,这点es Handbuch aufmerksam durchzulesen. Nur so ist sichergestellt, dass Sie verstehen, wie man den VL-Ax korrekt verkabelt, und wie man seine Funktionsmerkmale richtig nutzt.

Bewahren Sie diese Handbuch nach dem Lesen gut auf, um bei Bedarf jederzeit darin nachschlagen zu konnen.

Hauptmerkmale

VL-A4

• Aktiver Nahfeld-Studiomonitor mit 12 Watt Hochton- und 16 Watt Tieftonleistung (Zweites Maximum)
  20-mm-Hohtöner
  100-mm-Woofer

VL-A5

• Aktiver Nahfeld-Studiomonitor mit 30 Watt Hochton- und 60 Watt Tieftonleistung (Zweites Maximum)
  20-mm-Hochtöner
  130-mm-Woofer
• Tieftonabsenkungsfunktion (500 Hz)
  Tieftonkorrektur: 1,5 dB Anhebung/Absenkung bei 150Hz oder 800Hz
  Hochtonkorrektur: 1,5 dB Anhebung/Absenkung bei 3kHz oder 8kHz

VL-A8

• Aktiver Nahfeld-Studiomonitor mit 50 Watt Hochton- und 90 Watt Tieftonleistung (Zweites Maximum)
  25-mm-Hochtöner

200-mm-Woofer
- Tieftonabsenkungsfunktion (500 Hz)
- Tieftonkorrektur: 1,5 dB Anhebung/Absenkung bei 150Hz oder 800Hz
Hochtonkorrektur: 1,5 dB Anhebung/Absenkung bei 3kHz oder 8kHz

LF-S8

• Aktiver Subwoofer mit 50 Watt Tieftonleistung (Zweites Maximum)
  200-mm-Woofer
• Hochtonabsenkungsfunktion (40-120 Hz, variabel)
• Phasenumschaltungsfunktion

Lieferumfang

Dieses Gerät wurde sehr sorgfältig verpackt, um eine Beschädigung während der langen Reise zu vermeiden. Bewahren Sie das Verpackungsmaterial auf, um das Gerät auch später einmal gut geschützt transportieren zu konnen.

Der Karton sollte zusätzlich zu den VL- Ax folgenden Inhalt haben:

	VL-A4 VL	A5V L-A8 LF	S8
Hauptgerät 2	(1 Paar) 2 (1	Paar) 2 (1 Paar) 1
Stromkabel 2	(1 Paar) 2 (1	Paar) 2 (1 Paar) 1
Bedienungs-anleitung	1	1		1
Garantie	1	1	1	1

Wenn Teile fehlen, wenden Sie sichitte an ihren TASCAM-Fachhandler.

Vorsichtsmaßnahmen bei der Aufstellung

Ein Laufsprecher kann in den meisten Umgebungen betrieben werden. Um eine großmögliche Lebensdauer zu gewährleisten, stellen Sieihn nicht:

• auf unebene oder wackelige Oberflächen, oder wo Vibrationen oder Resonanzen auftreten können,
• an Orte mit direkter Sonneneinstrahlung (z. B. an ein Fenster),
• in die Nähe von Hitze oder Kälte abstrahlenden Geräten oder an sehr kalte oder sehr heiße Plätze,
• an Orte mit hoher Luftfeuchtigkeit oder schlechter Belüftung,

Produktpflege

Wischen Sie Schmutz oder Staub mit einem trockenen weichen Tuch ab. Vermeiden Sie die Verwendung von chemischen Reinigungstüchern, Benzol, Farbverdünner und Alkohol. Diese Substanzen können die Oberfläche des Produkts beschädigen.

Vorsichtsmaßnahmen beim Anschlieben

• Halten Sie die Vorderseite des Geräts, wo sich die Treiber befinden, beim Auspacken nicht fest, da anderenfalls der Kegel beschädigt werden können.
• Schalten Sie den auf der Rückseite befindlichen Netzschalter aus, bevor Sie das Netzkabel an das Gerät anschließen.
• Vergewissern Sie sich, dass der Anschluss safer ist, damit das Kabel nicht versehentlich abgetrennt werden kann.
• Stellen Sie das Eingangssignal Ihres Audiogeräts auf den Mindestpegel oder Null, bevor Sie den auf der Rückseite befindlichen Netzschalter einschalten, um eine Beschädigung des Laufsprechers zu verhindern.
• Verwenden Sie das System nicht über lange Zeit bei hoher Lautstärke, um Hörschäden zu vermeiden.
  In Abhängigkeit von der Art des verwendeten Fernsehbildschirms kann diese Lautspechersystem die Bildqualität auf dem Bildschirm beeinträchtigen. Probieren Sie in dieser Fall verschiedene Aufstellungsorte aus, um den besten Platz zum Aufstellen des Lautspechers ausgefind zu machen.
  Die Spannung, mit der das Gerät versorgt wird, sollte der auf der Rückseite des Geräts angeführten Spannung entsprechen.
• Verwenden Sie unbeschädigte Audiokabel.
• Senden Sie keine anderen Signale als Audiosignale zum Gerät.
  Die Polarität eines an das Gerät angeschlossenen Audiokabels sollte mit der Stiftzuordnung, die in „Anschluss“ erklär ist, übereinstimmen.

Anschluss

1. Drucken Sie den Netzschalter aus.
2. SchlieBen Sie das mitgelieferte Netzkabel an das Hauptgerät an, und vergewissern Sie sich, dass der Stecker vollständig eingesteckt ist und nicht von allein abgetrennt wird. SchlieBen Sie das andere Ende des Netzkabels an eine Wandsteckdose an.
3. Schlieben Sie das symmetrische Kabel vom Typ XLR oder das TRS-Kabel an Ihr Audiosystem an, um Audiosignale zu halten. Die Stiftzuordnungen für das symmetrische Kabel vom Typ XLR sind unter angeführten.

1: Erde, 2: Strom fuhrend,

3: nicht unter Strom stehend

Die Stiftzuordnungen für das symmetrische Kabel vom Typ TRS sind unter angeführrt.

Spitze: Strom fuhrend,

Ring: nicht unter Strom stehend, Muffe: Erde

Aufstellung

Die Aufstellung des Laufsprechers ist entsprechend wichtig für die korrekte Tonwiedergabe.

Um die Beste Leistung des Lautsprechersystems zu erzieilen, befolgen Sieitte die nachfolgenden Anleitungen.

Aufstellen von VL-A

1. Das Gerät sollte sich in einem Abstand von mindestens 60 cm (empfohlen: 100 cm) nach hinteren und mindestens 40 cm (empfohlen: 60 cm) seitlich von einer Wand befinden.

1. Die zwei Lautspricher sollen grundsatzlich ein gleichschenkliges Dreieck mit dem Hörer bilden.

1. Die Oberseite der Hochtöner sollte bzw auf gleicher Höhe mit den Ohren des Hörers in der normalen Hörposition sein.

1. W ir empfehlen eine vertikale Aufstellung des Gerats. Falls Sie das Gerät waagerecht aufstellen, beziehen Sie sichitte auf das folgende Schaubild.

Aufstellung eines Subwoofer

Indem Sie dem Monitor einen Subwoofer hinzufugen, können Sie eine kräftigere BasswiedergabeGENIeB.

Der optimale Aufstellungsord des Subwoofoers hangt von der Aufstellung der anderen Laufsprecher und der Beschaffenheit des Zimmers ab.

Der folgende Abschnitt beschreiben eine Methode zum Aufstelen des Subwoofoers.

Surround-Aufstellung

These Methode zeigt, dass der Subwoofer in der gleichen Entfernung von der Hörposition wie die anderen Lautsprecher aufgestellt ist.

Das Beispiel zeigt die Aufstellung eines SurroundMonitorsystems mit 5.1 Kanalen.

Dieses Aufstellungsbeispel basiert auf der Empfehlung ITU-R BS.775-2 der Internationalen Fernmelde-Union, „Multikanal-Stereo-System mit und ohne Begleitbild".

Achten Sie in jedem Fall darauf, dass keine Hindernisse den Luftstrom, der das Medium für die Schallausbreitung darstellt, blockieren oder den Schall reflektieren, insbesondere solche Stoffe wie Glas, Spiegel oder Metall. Halten Sie derartige Stoffe vom Tonpfad des VL-Ax fern.

Hochonerausgang-Schutzfunktion (VR-A5/VL-A8)

Die Hochtonerausgabe VL-A5 und VL-A8 verwenden einen temperaturempfindlichen Polymer-Schalter als Schutzvorrichtung gegen übermäßig hohen Ausgang. Sobald diese Schutzfunktion aktiviert wurde, wird der Hochtonerausgang deaktiviert, bis die Temperatur des Polymer-Schalters auf den Normalwert zurückkehrt.

Wenn keine Höhen (Hochtönerausgang) ausgegeben werden, schalten Sie die Stromversorgung aus, und warten Sie 2 bis 3 Minuten lang, bevor Sie die Stromversorgung erneut einschalten. Vergewissem Sie sich dann, dass die Höhen vom Laatsprechern ausgegeben werden.

3-NAMEN UND FUNKTIONEN

VL-A4 Rückseite Vorderseite
1 2 3 4 5 TASCAM VL-A4 BRAUMFLED NEARFIELD STUDIO MONITOR
VL-A5 Rückseite Vorderseite
1 2 3 4 5 TASCAM VL-A5 BI-AMPLIFIED NEARFIELD STUDIO MONITOR
VL-A8 Rückseite Vorderseite
1 2 3 4 5 TASCAM VL-A8 BRAUMFLED NEARFIELD STUDIO MONITOR

① Eingangsbuchse (AC IN)

These Eingangsbuchse (AC IN) wird fur den Anschluss des mitgelieferten Netzkabels verwendet.

② Sicherungsfassung

Dieses Gerät ist mit einer Sicherung ausgestattet. Falls das Gerät nicht Funktioniert, trennen Sie den Netzsteckern von der Wandsteckdose ab, und wenden Sie sich die nachste qualifizierte Kundendienstelle.

③ Stromschalter (POWER)

Dient zum Ein- und Ausschalten der Stromversorgung.

④ Eingangsbuchsee (INPUT)

Dies ist eine Kombination von symmetrischer Eingangsbuchsee mit einem symmetrischen Kabel vom Typ XLR und und einer Telefonbuchse von Typ TRS mit symmetrischem Kabel. Diese Eingangsbuchse dient für den Anschluss eines Zusatzgeräts.

⑤ Pegelregler (LEVEL CONTROL)

Wird zum Einstellen des Ausgangspegels verwendet.

6 Leistungsanzeige (POWER) (Vorderseite/Rückseite)

These Anzeige leuchtet, wenn der Netzschalter eingeschaltet ist und die ~ Eingangsbuchse (AC IN) mit Strom versorgt wird.

⑦ Hochtonreglerschalter (HF CONT) (nur VL-A5, VL-A8)

Wird zum Einstellen des Höhenpegels verwendet.

+1,5 dB 8k: Erhöht den Pegel der 8-kHz-Frequency um 1,5 dB.

+1,5 dB 3k: Erhöht den Pegel der 3-kHz-Frequency um 1,5 dB.

-1.5 dB 8 k: Verringer den Pegel der 8-kHz-Frequency um 1,5 dB.

-1.5 dB 3 k: Verringer den Pegel der 3-kHz-Frequency um 1,5 dB.

⑧ Tieftonreglerschalter (LF CONT) (nur VL-A5, VL-A8)

Wird zum Einstellen des Basspegels verwendet.

LF+: Erhöht den Pegel der 150-Hz- oder 800-Hz-Frequency um 1,5 dB.

LF-: Verringer den Pegel der 150-Hz- oder 800-Hz-Frequency um 1,5 dB.

LF CUT: Unterdrückt die Basse mit einer Frequenz von 500 Hz oder darüber.

LF-S8 Rückseite Vorderseite

① Stromschalter (POWER)

Dient zum Ein- und Ausschalten der Stromversorgung.

② Sicherungsfassung

Dieses Gerät ist mit einer Sicherung ausgestattet. Falls das Gerät nicht Funktioniert, trennen Sie den Netzstecker von der Wandsteckdose ab, und wenden Sie sich die nachste qualifizierte Kundendienstelle.

③ Eingangsbuchse (AC IN)

These Eingangsbuchse (AC IN) wird fur den Anschluss des mitgelieferten Netzkabels verwendet.

④ Eingangsbuchsen (INPUT) CH1/CH2

Dies sind symmetrischen Eingangsbuchsen vom Typ XLR und TRS PHONE, und sie werden typischerweise mit den Ausgangsbuchsen eines Tonmischers verbunden.

⑤ Überschneidungsfrequenzknopf (CROSS FREQ)

Dieser Regler wird verwendet, um eine Grenzfrequency zwischen 40 und 120Hz für die Reduzierung der Hohen oder Basse vom Subwoofer einzustellen.

⑥ Ausgangsklemmen (OUTPUT) CH1/CH2

Dies sind symmetrische Ausgangsbuchsen vom Typ XLR. Die Höhen werden durch die Buchse ausgegeben (die Bände werden entsprechend der Grenzfrequenz, die mit dem Überschneidungsfrequencyknopf eingestellt wurde, unterrückt). Ein Zusammenarbeit, beispissewein Leistungsveränder, wird an diese Buchse ange-schlossen.

Wenn Sie den LF-S8 mit dem VL-A4, VL-A5 oder VL-A8 verwenden, schlieben Sie sowohl die linke (CH1) als auch die rechte (CH2) Eingangsbuchse (INPUT) an.

⑦ Ausgangsbuchse (OUTPUT) SUB LF

Dies ist eine symmetrische Ausgangsbuchse vom Typ XLR. Die Basse werden durch die Buchse ausgegeben (die Höhen werden entsprechend der Grenzfrequenz, die mit dem Überschneidungsfrequencyknopf eingestellt wurde, unterrückt). Der zweite Subwoofer sollen an diese Buchse angeschlossen werden.

⑧ Pegelregler (LEVEL CONTROL)

Dieser Regler wird verwendet um den Ausgangspiegel des Subwoofoers einzustellen.

⑨ Phasenschalter (PHASE) (0^ / 180^)

Dieser Schalter wird verwendet, um die Ausgangsphase des Subwoofoers umzuschalten.

Je nach der Aufstellung des Laufsprechers oder der Kombination der verwendeten Laufsprecher erklingend die Basse ggf. unterschiedlich. Stellen Sie die Ausgangsphase mit diesen Schalter so ein, dass Sie die Beste Basswiedergabe erzielen.

Leistungsanzeige (POWER)

These Anzeige leuchtet, wenn der Netzschalter eingeschaltet ist und die Eingangsbuchse (AC IN) mit Strom versorgt wird.
