BEDIENUNGSANLEITUNG GCSC 1828 Li EINHELL

GC-SC 18/28 Li Art.-Nr.: 34.206.04 (Solo) I.-Nr.: 21010

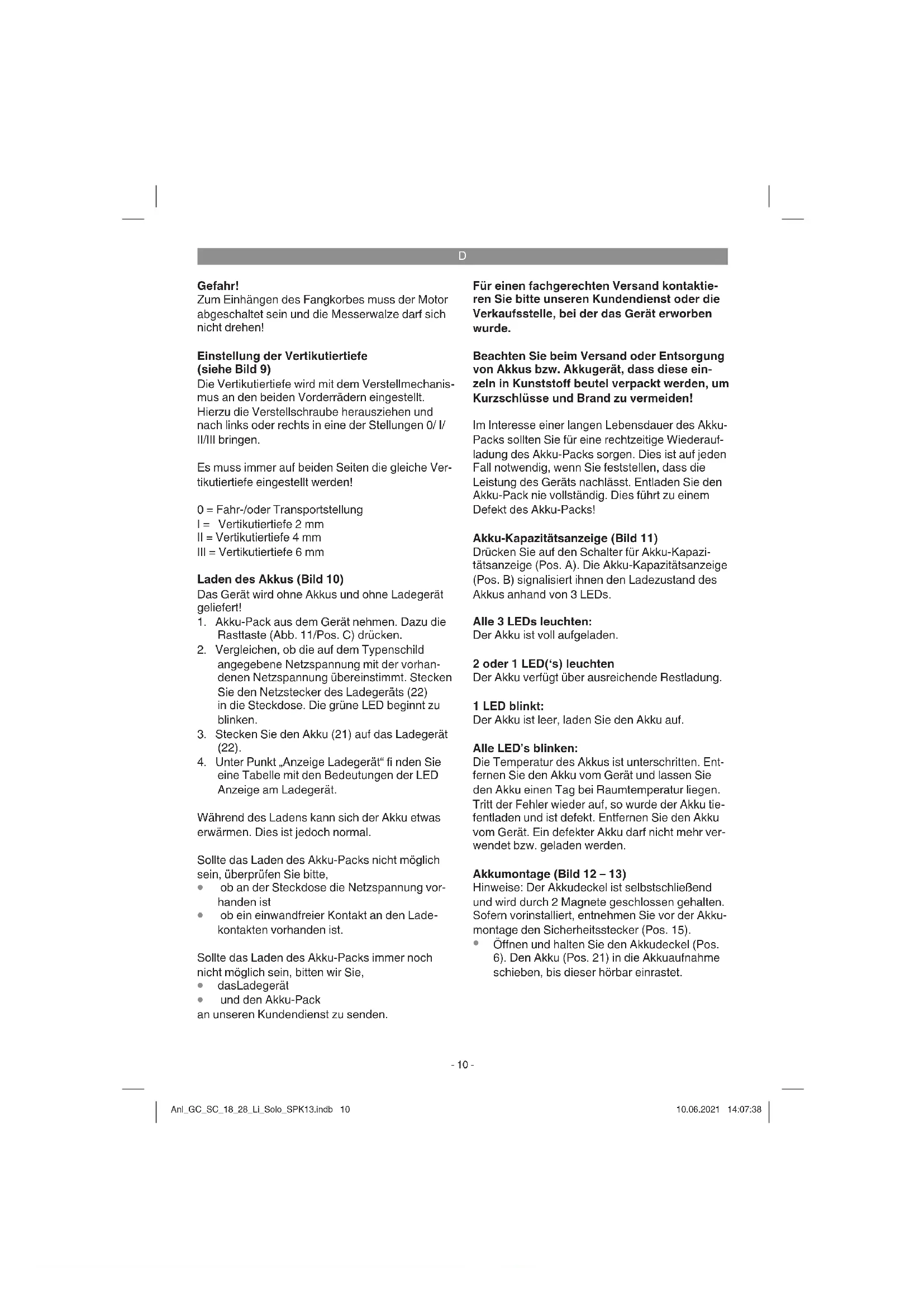

Gefahr! Zum Einhängen des Fangkorbes muss der Motor abgeschaltet sein und die Messerwalze darf sich nicht drehen! Einstellung der Vertikutiertiefe (siehe Bild 9) Die Vertikutiertiefe wird mit dem Verstellmechanis- mus an den beiden Vorderrädern eingestellt. Hierzu die Verstellschraube herausziehen und nach links oder rechts in eine der Stellungen 0/ I/ II/III bringen. Es muss immer auf beiden Seiten die gleiche Ver- tikutiertiefe eingestellt werden! 0 = Fahr-/oder Transportstellung I = Vertikutiertiefe 2 mm II = Vertikutiertiefe 4 mm III = Vertikutiertiefe 6 mm Laden des Akkus (Bild 10) Das Gerät wird ohne Akkus und ohne Ladegerät geliefert!

1. Akku-Pack aus dem Gerät nehmen. Dazu die

Rasttaste (Abb. 11/Pos. C) drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (22) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku (21) auf das Ladegerät

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs! Akku-Kapazitätsanzeige (Bild 11) Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige (Pos. A). Die Akku-Kapazitätsanzeige (Pos. B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LEDs. Alle 3 LEDs leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(‘s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie- fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver- wendet bzw. geladen werden. Akkumontage (Bild 12 – 13) Hinweise: Der Akkudeckel ist selbstschließend und wird durch 2 Magnete geschlossen gehalten. Sofern vorinstalliert, entnehmen Sie vor der Akku- montage den Sicherheitsstecker (Pos. 15).

Öffnen und halten Sie den Akkudeckel (Pos. 6). Den Akku (Pos. 21) in die Akkuaufnahme schieben, bis dieser hörbar einrastet. Anl_GC_SC_18_28_Li_Solo_SPK13.indb 10Anl_GC_SC_18_28_Li_Solo_SPK13.indb 10 10.06.2021 14:07:3810.06.2021 14:07:38D

Vorsicht! Der Vertikutierer ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zu verhin- dern. Unmittelbar vor Inbetriebnahme des Verti- kutierers den Sicherheitsstecker (Abb. 13 / Pos.

15) einsetzen und bei jeder Unterbrechung oder

Beendigung der Arbeit den Sicherheitsstecker wieder entfernen. Um ein ungewolltes Einschalten des Vertikutie- rers zu verhindern, ist der Schubbügel (Abb. 14/ Pos. 3) mit einer Einschaltsperre (Abb. 14/Pos.

2) ausgestattet, welcher gedrückt werden muss,

bevor der Schalthebel (Abb. 14/Pos. 1) gedrückt werden kann. Die Startzeit des Gerätes kann eini- ge Sekunden betragen. Wird der Schalthebel los- gelassen schaltet sich der Vertikutierer ab. Führen Sie diesen Vorgang einige Male durch, damit Sie sicher sind, dass Ihr Gerät korrekt funktioniert. Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsarbeiten am Gerät vornehmen. Ver- gewissern Sie sich, dass sich die Messerwalze nicht dreht. Gefahr! Öff nen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Die umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie den optional erhältlichen Fangkorb immer sorgfältig. Die Auswurfklappe wird durch die Zugfeder in die „Zu“- Position zurückgeklappt! Der durch die Führungsholme gegebene Sicher- heitsabstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrt- richtungsänderungen an Böschungen und Hän- gen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Vertiku- tierer aus Sicherheitsgründen nicht vertikutiert werden. Üben Sie besondere Vorsicht beim Rückwärtsbe- wegen und beim Ziehen des Vertikutierers, Stol- pergefahr! Hinweise zum richtigen Vertikutieren Beim Vertikutieren wird eine überlappende Ar- beitsweise empfohlen. Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben. Sollten Sie den optional erhältlichen Fangsack verwenden, so muss dieser entleert werden, so- bald während des Vertikutierens Grasreste liegen bleiben. Gefahr! Vor dem Abnehmen des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten! Zum Aushängen des Fangsackes, Auswurfklappe mit einer Hand anheben, und mit der anderen Hand Fangsack entnehmen! Wie oft vertikutiert werden soll, hängt grundsätz- lich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierer- gehäuses sauber halten und Erd- und Grasab- lagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang und beeinträch- tigen die Vertikutierqualität. An Hängen ist die Vertikutierbahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Messerwalze durch- geführt werden, Motor abstellen. Gefahr! Die Messerwalze ist mit beweglichen Messern ausgestattet und dreht nach dem Ausschalten des Motors noch einige Sekunden weiter. Ver- suchen Sie nie, die Messerwalze zu stoppen. Falls die in Bewegung befi ndliche Messerwalze auf einen Gegenstand schlägt, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschlie- ßend den Zustand der Messerwalze. Falls diese beschädigt ist muss sie ausgewechselt werden (siehe 7.3). Hinweise zum richtigen Lüften mit der optio- nal erhältlichen Lüfterwalze. Beim Lüften ist die Arbeitsweise der des Vertiku- tierens identisch. Beachten Sie deshalb die vorstehenden Arbeits- und Sicherheitshinweise. Anl_GC_SC_18_28_Li_Solo_SPK13.indb 11Anl_GC_SC_18_28_Li_Solo_SPK13.indb 11 10.06.2021 14:07:3910.06.2021 14:07:39D

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Entnehmen Sie immer den Akku bevor Sie Einstellungen, Reparatur-, Wartungs- oder Rei- nigungsarbeiten am Gerät vornehmen. Vergewis- sern Sie sich, dass sich die Messerwalze nicht dreht.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reini- gungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Gerätein- nere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Eine abgenutzte oder beschädigte Messer- walze sollte man vom autorisierten Fachmann austauschen lassen.

Sorgen Sie dafür, dass alle Befestigungsele- mente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertiku- tierer sicher arbeiten können.

Lagern Sie Ihren Vertikutierer in einem trocke- nen Raum.

Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.

Die regelmäßige Pflege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leis- tungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Vertikutieren Ihres Rasens bei.

Zum Saisonende führen Sie eine allgemei- ne Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kunden- dienststelle.

7.3 Wechseln der Walze (siehe Bild 15-19)

Unbedingt Handschuhe tragen! Verwenden Sie nur originale Walzen, da andern- falls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind. Zum Wechseln der Vertikutiererwalze bzw. der op- tional erhältlichen Lüfterwalze (Abb. 17, Art.-Nr.:

34.059.41) gehen Sie wie folgt vor:

Entfernen Sie die beiden Innensechskantschrau- ben (Abb. 15/ Pos. D). Heben Sie die Walze an diesem Ende an (Abb. 16) und ziehen Sie sie in Pfeilrichtung heraus. Sofern an der einzubau- enden Walze nicht vorhanden, ziehen Sie die Halterung (Abb. 17 / Pos. E) von der zuvor ver- wendeten Walze ab und stecken Sie sie auf die neu zu verwendende Walze auf. Schieben Sie die neue Walze in Pfeilrichtung (Abb. 19) auf den Antriebsvierkant (Abb. 18/Pos. F) und drücken Sie sie danach in die Halterung (Abb. 19). Mit den beiden Innensechskantschrauben (Abb. 15/Pos. D) wird die Walze wieder befestigt. Fetten Sie den Antriebsvierkant von Zeit zu Zeit um ein leichtes Wechseln der Walzen sicherzu- stellen.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Ersatzmesserwalze Art.-Nr.: 34.059.42 Lüfterwalze Art.-Nr.: 34.059.41 Fangkorb Art.-Nr.: 34.059.40 Anl_GC_SC_18_28_Li_Solo_SPK13.indb 12Anl_GC_SC_18_28_Li_Solo_SPK13.indb 12 10.06.2021 14:07:3910.06.2021 14:07:39D

8. Lagerung und Transport

Achtung! Akku entnehmen. Lagerung Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager- temperatur liegt zwischen 5 ˚C und 30 ˚C. Bewah- ren Sie das Gerät in der Originalverpackung auf. Transport

Schalten Sie das Gerät aus und ziehen Sie den Sicherheitsstecker bevor Sie dieses transportieren.

Bringen Sie, falls vorhanden, Transport- schutzvorrichtungen an.

Öffnen Sie zum leichteren Transport (oder Lagerung) die Flügelmuttern (Bild 1/Pos.

13) soweit, dass sich an diesen Stellen der

Schubbügel zusammenklappen lässt. Achten Sie darauf, das Kabel und die Schubbügel- rohre nicht zu beschädigen.

Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.

Sichern Sie das Gerät gegen Verrutschen und Kippen.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_GC_SC_18_28_Li_Solo_SPK13.indb 13Anl_GC_SC_18_28_Li_Solo_SPK13.indb 13 10.06.2021 14:07:3910.06.2021 14:07:39D

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung um- geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_GC_SC_18_28_Li_Solo_SPK13.indb 14Anl_GC_SC_18_28_Li_Solo_SPK13.indb 14 10.06.2021 14:07:3910.06.2021 14:07:39loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1loading-circle-1NL
