| Produkttyp | Scart-zu-HDMI-Konverter |
| Marke | Nedis |
| Modell | VCON3463BK |
| Abmessungen (L x H x T) | 58,4 x 25 x 88,5 mm |
| Gewicht | 60 g |
| Stromversorgung | USB 5 VDC, 1 A (USB-Kabel im Lieferumfang) |
| Maximaler Betriebsstrom | 350 mA |
| Videoeingang | Scart (PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N) |
| Videoausgang | HDMI (1080p / 720p) |
| Umschaltbare Auflösung | Ja (über physischen Schalter) |
| Maximale HDMI-Kabellänge | 7 m (Standardkabel AWG26) |
| Maximale Scart-Kabellänge | 8 m (Standardkabel AWG26) |
| Betriebstemperatur | -10 °C bis 55 °C |
| Lagertemperatur | -20 °C bis 60 °C |
| Betriebsfeuchtigkeit | 10 - 90 % rF (nicht kondensierend) |
| Lagerfeuchtigkeit | 5 - 95 % rF |
| Farbe | Schwarz |
| Hauptfunktionen | Umwandlung analoger Scart-Videosignale in digitales HDMI |
| Lieferumfang | Konverter, USB-Stromkabel, Kurzanleitung |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen. Keine Flüssigkeiten verwenden. |
| Sicherheit | Nur für den Innenbereich geeignet. Feuchtigkeit, übermäßige Hitze und Stöße vermeiden. |
| Ersatzteile und Reparierbarkeit | Keine auswechselbaren Teile. Gerät nicht öffnen. |
Häufig gestellte Fragen - VCON3463BK NEDIS
Wie schließe ich den Konverter VCON3463BK an?
Schließen Sie ein Scart-Kabel (nicht im Lieferumfang) von Ihrer Quelle an den Scart-Eingang an, dann ein HDMI-Kabel (nicht im Lieferumfang) vom HDMI-Ausgang an Ihren Bildschirm. Schließen Sie schließlich das mitgelieferte USB-Stromkabel an den Stromanschluss und an einen USB-Port Ihres Fernsehers oder ein Netzteil an.
Welche Ausgabeauflösungen sind verfügbar?
Der Konverter unterstützt zwei Auflösungen: 1080p und 720p. Sie können mit dem Auflösungsschalter am Gerät zwischen ihnen umschalten.
Kann ich diesen Konverter mit einem VHS-Videorecorder verwenden?
Ja, wenn Ihr Videorecorder über einen Scart-Ausgang verfügt. Der Konverter akzeptiert PAL-, NTSC- und SECAM-Signale, was mit den meisten VHS-Geräten kompatibel ist.
Was tun, wenn der Bildschirm kein Bild anzeigt?
Überprüfen Sie, ob alle Kabel richtig angeschlossen sind und die Stromversorgung eingeschaltet ist (LED leuchtet). Stellen Sie sicher, dass Ihre Videoquelle eingeschaltet ist und das HDMI-Kabel fest sitzt. Versuchen Sie, die Auflösung mit dem Schalter zu ändern.
Ist der Konverter mit allen Fernsehern kompatibel?
Der Konverter funktioniert mit jedem Fernseher oder Monitor mit HDMI-Eingang. Er ist möglicherweise nicht mit sehr alten Modellen ohne HDMI kompatibel.
Welches Netzteil soll ich für die Stromversorgung verwenden?
Verwenden Sie ein Standard-USB-Netzteil mit mindestens 5 VDC und 1 A. Sie können es auch über einen USB-Port Ihres Fernsehers mit Strom versorgen.
Kann ich ein HDMI-Kabel länger als 7 Meter verwenden?
Es wird empfohlen, 7 Meter mit einem Standard-HDMI-Kabel AWG26 nicht zu überschreiten. Darüber hinaus kann die Signalqualität nachlassen. Verwenden Sie bei Bedarf ein hochwertigeres Kabel oder einen Repeater.
Ist der Konverter Plug-and-Play?
Ja, sobald er angeschlossen und mit Strom versorgt ist, arbeitet der Konverter automatisch. Es sind keine Treiber oder Software erforderlich.
Wird der Ton über HDMI übertragen?
Ja, der Konverter überträgt auch das analoge Audiosignal vom Scart-Eingang zum HDMI-Ausgang. Stellen Sie sicher, dass Ihre Quelle Audio über Scart sendet.
Was tun, wenn das Gerät nicht eingeschaltet wird?
Überprüfen Sie, ob das USB-Kabel richtig am Stromanschluss und an einer funktionierenden Stromquelle angeschlossen ist. Versuchen Sie ein anderes USB-Kabel oder Netzteil. Wenn die LED immer noch nicht leuchtet, könnte das Produkt defekt sein.
Benutzerfragen zu VCON3463BK NEDIS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Digitaler Audio-Wandler kostenlos im PDF-Format! Finden Sie Ihr Handbuch VCON3463BK - NEDIS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VCON3463BK von der Marke NEDIS.

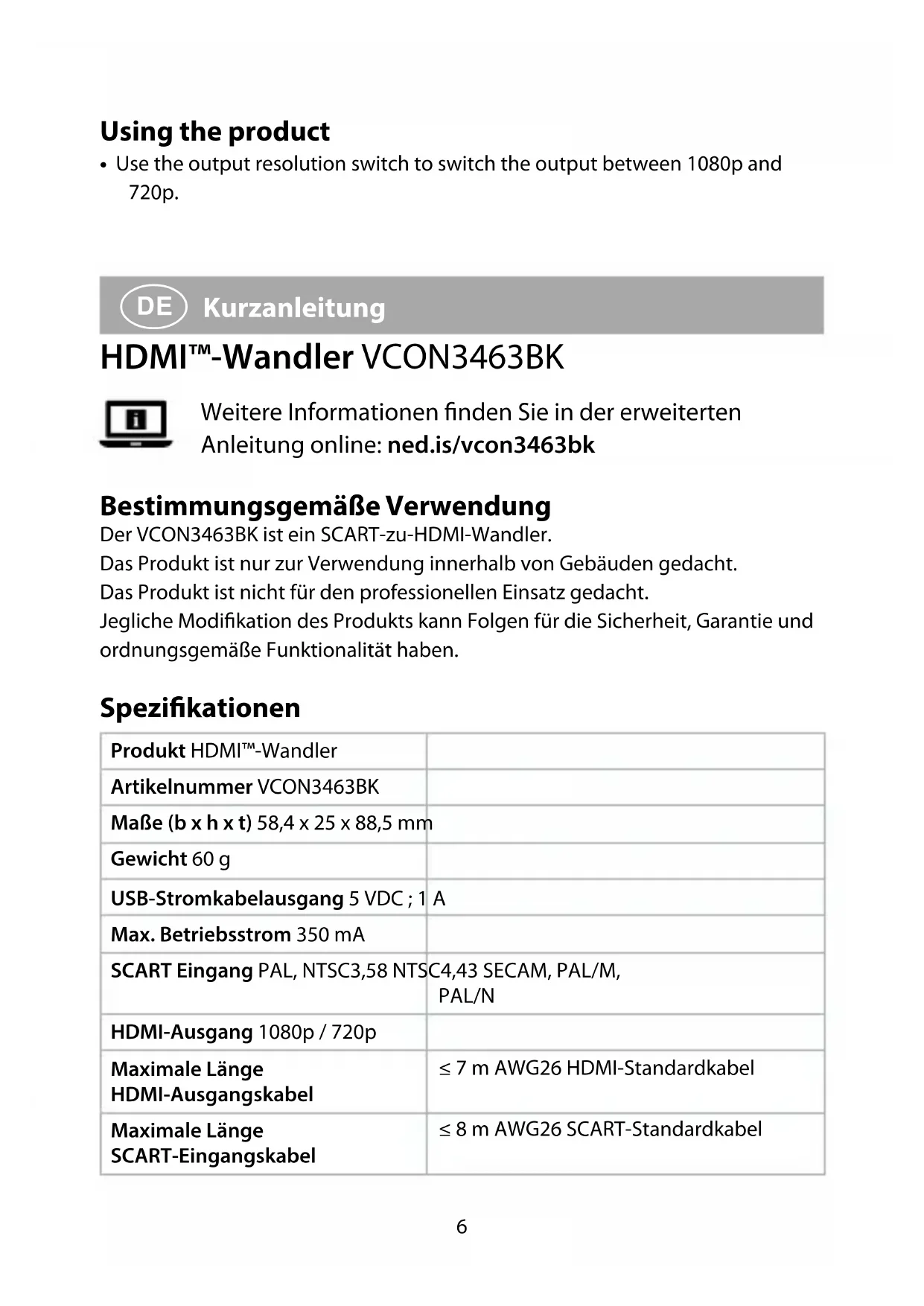

BEDIENUNGSANLEITUNG VCON3463BK NEDIS
Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/vcon3463bk
Bestimmungsgemäß Verwendung
Der VCON3463BK ist ein SCART-zu-HDMI-Wandler.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.
Spezifikationen
| Produkt HDMITM-Wandler | |
| Artikelnummer VCON3463BK | |
| Maße (b x h x t) 58,4 x 25 x 88,5 mm | |
| Gewicht 60 g | |
| USB-Stromkabelausgang 5 VDC;1 A | A |
| Max. Betriebsstrom 350 mA | |
| SCART Eingang PAL, NTSC3,58 NTSC | SC4,43 SECAM, PAL/M, PAL/N |
| HDMI-Ausgang 1080p / 720p | |
| Maximale LängeHDMI-Ausgangskabel | ≤ 7 m AWG26 HDMI-Standardkabel |
| Maximale LängeSCART-Eingangskabel | ≤ 8 m AWG26 SCART-Standardkabel |
| Betriebstemperatur -10 °C – 55 °C | |
| Lagertemperatur -20 °C – 60 °C | |
| Betriebsfeuchtingkeit 10 - 90% rel. Feuchte (keine Kondensation) | |
| Lagerfeuchtigkeit 5 - 95% rel. Feuchte (keine Kondensation) |
Hauptbestandteile (Abbildung A)
1 HDMI-Ausgang
2 Ausgabeauflösungsschalter
3 Betriebsanzeige-LED
4 Stromversorgungsanschluss
SCART Eingang
USB-Stromkabel
Sicherheitshinweise
WRNUNG
- Vergewissern Sie sich, dass Sie die Anweisungen in thism Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installmenten oder verwenden. Hebem Sie die Verpackung und theses Dokument zum späteren Nachschlagen auf.
- Verwenden Sie das Produkt nur wie in dieser Anleitung beschreiben.
- Verwenden Sie keinesfalls ein beschädigtes Produkt.
- Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offen Flammen oder Hitze aus.
- Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
- Stellen Sie das Produkt auf eine stabile, ebene Oberfläche.
- Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
- Öffnen Sie das Produkt nicht.
- Halten Sie das Produkt stets von Kindern fern.
- Ziehen Sie das Produkt niemals am Kabel aus der Steckdose. Halten Sie immer den Stecker fest undziehen Sie daran.
- Fassen Sie das Produkt nur mit trockenen Händen an. Hantieren mit nassen Händen kann einen elektrischen Schlag verursachen.
- Trennen Sie das Produkt von der Stromversorgung, wenn Sie es für längerere Zeit nicht benutzen wollen.
- Verwenden Sie nur das mitgelieferte Stromkabel.
Installation des Produkts
- Verbinden Sie ein SCART-Kabel (nicht mitgeliefert) mit ihrem Quellgerät und mit dem SCART-Eingang.
-
Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) mit dem HDMI-Ausgang A und Ihr dem Anzeigegerät.
-
Stecken Sie das USB-Kabel A 6 in den Stromversorgungsanschluss A 4.
- Stecken Sie A 6 in den USB-Anschluss Ihres Fernsehgeräts oder mit einem USB-Netzteil in eine Steckdose.
Die Betriebsanzeige-LED A 3 leuchtet auf.
Verwendendes Produkts
- Verwenden Sie den Ausgabeauflösungsschalter, um die Ausgabe zwischen 1080p und 720p umzuschalten.
