Type de produit	Convertisseur Péritel vers HDMI
Marque	Nedis
Modèle	VCON3463BK
Dimensions (L x H x P)	58,4 x 25 x 88,5 mm
Poids	60 g
Alimentation	USB 5 VDC, 1 A (câble USB fourni)
Courant de fonctionnement maxi	350 mA
Entrée vidéo	Péritel (PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N)
Sortie vidéo	HDMI (1080p / 720p)
Résolution commutable	Oui (via commutateur physique)
Longueur max câble HDMI	7 m (câble standard AWG26)
Longueur max câble Péritel	8 m (câble standard AWG26)
Température de fonctionnement	-10 °C à 55 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	10 - 90 % HR (sans condensation)
Humidité de stockage	5 - 95 % HR
Couleur	Noir
Fonctions principales	Conversion de signaux vidéo analogiques Péritel vers HDMI numérique
Contenu de l'emballage	Convertisseur, câble USB d'alimentation, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Utilisation intérieure uniquement. Éviter l'humidité, la chaleur excessive et les chocs.
Pièces détachées et réparabilité	Aucune pièce détachable. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - VCON3463BK NEDIS

Comment brancher le convertisseur VCON3463BK ?

Branchez un câble Péritel (non inclus) de votre source vers l'entrée Péritel, puis un câble HDMI (non inclus) de la sortie HDMI vers votre écran. Enfin, branchez le câble USB d'alimentation fourni sur le port d'alimentation et sur un port USB de votre téléviseur ou un adaptateur secteur.

Quelles résolutions de sortie sont disponibles ?

Le convertisseur prend en charge deux résolutions : 1080p et 720p. Vous pouvez basculer entre elles à l'aide du commutateur de résolution situé sur l'appareil.

Puis-je utiliser ce convertisseur avec un magnétoscope VHS ?

Oui, si votre magnétoscope dispose d'une sortie Péritel. Le convertisseur accepte les signaux PAL, NTSC et SECAM, ce qui est compatible avec la plupart des VHS.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que tous les câbles sont correctement branchés et que l'alimentation est allumée (voyant LED allumé). Assurez-vous que votre source vidéo est allumée et que le câble HDMI est bien enfoncé. Essayez de changer la résolution avec le commutateur.

Le convertisseur est-il compatible avec tous les téléviseurs ?

Le convertisseur fonctionne avec tout téléviseur ou moniteur doté d'une entrée HDMI. Il peut ne pas être compatible avec les très anciens modèles dépourvus de HDMI.

Quel adaptateur secteur utiliser pour l'alimentation ?

Utilisez un adaptateur secteur USB standard fournissant 5 VDC et 1 A minimum. Vous pouvez également l'alimenter via un port USB de votre téléviseur.

Puis-je utiliser un câble HDMI plus long que 7 mètres ?

Il est recommandé de ne pas dépasser 7 mètres avec un câble HDMI standard AWG26. Au-delà, la qualité du signal peut se dégrader. Utilisez un câble de meilleure qualité ou un répéteur si nécessaire.

Le convertisseur est-il plug and play ?

Oui, une fois branché et alimenté, le convertisseur fonctionne automatiquement. Aucun pilote ou logiciel n'est nécessaire.

Le son est-il transmis via HDMI ?

Oui, le convertisseur transmet également le signal audio analogique présent sur la Péritel vers la sortie HDMI. Assurez-vous que votre source envoie l'audio via Péritel.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble USB est bien connecté au port d'alimentation et à une source d'alimentation fonctionnelle. Essayez un autre câble USB ou adaptateur. Si le voyant LED ne s'allume toujours pas, le produit peut être défectueux.

MODE D'EMPLOI VCON3463BK NEDIS

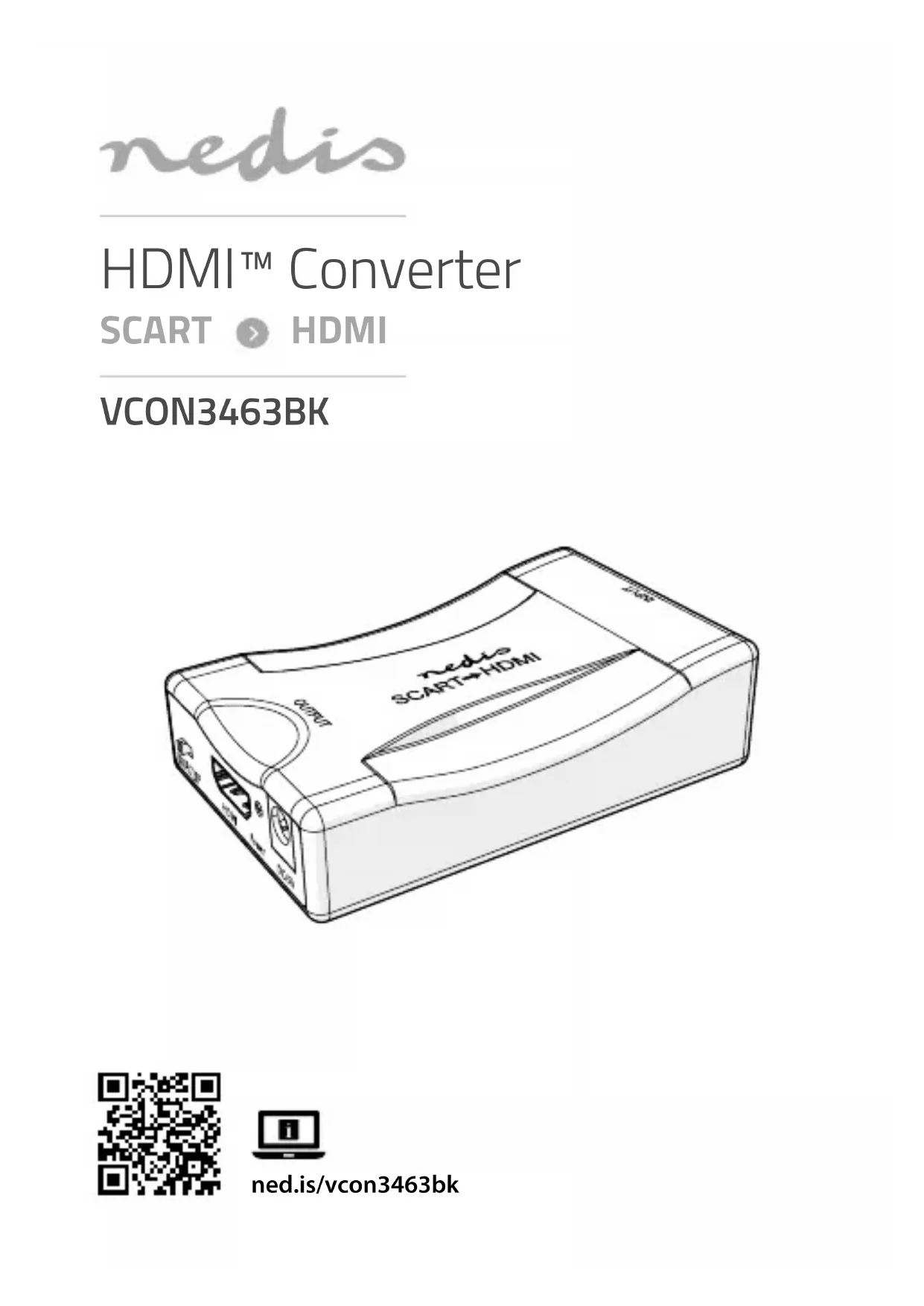

FR Guide de démarrage rapide

Convertisseur HDMI™ VCON3463BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3463bk

Utilisation prévue

Le VCON3463BK est un convertisseur Péritel vers HDMI.

Le produit est prévu pour un usage interieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Convertisseur HDMI™
Article numéro VCON3463BK
Dimensions (I x h x p) 58,4 x 25 x 88,5 mm
Poids 60 g
Sortie pour cable d'alimentation USB	5 VDC; 1 A
Courant de fonctionnement maxi	350 mA
Entrée péritel PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M, PAL/N
Sortie HDMI 1080p / 720p
Longueur maximale du cable de sortie HDMI	Câble standard HDMI AWG26 ≤ 7 m
Longueur maximale du cable d'entrée Péritel	Câble standard Péritel AWG26 ≤ 8 m
Température fonctionnement -10	°C – 55 °C
Température de stockage -20 °C –	60 °C
Humidité en fonctionnement 10 - 90 % HR (sans condensation)
Humidité de stockage 5 - 95 % HR (sans condensation)

Pièces principales (image A)

1 Sortie HDMI
2 Commutateur de résolution desortie

3 Voyant LED d'alimentation
4 Port d'alimentation
5 Entrée péritel
6 Cable d'alimentation USB

Consignes de sécurité

AERITISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conserve l'emballage et leprésent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le present manuel.
• Ne pas installer ou utiliser un apparéil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleurur.
• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.
• Ne débranchez pas le produit en tirant sur le cable. Saisissez toujours la fiche et tirez.
• Manipuez le produit uniquement avec des mains sèches. La manipulation avec des mains mouillées peut provoquer un choc électrique.
• Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.
• Utilisez uniquement le cable d'alimentation fourni.

Installer le produit

1. Branchez un cable Péritel (non inclus) depuis votre apparéil source sur l'entrée Péritel.
2. Branchez un cable HDMI (non inclus) depuis la sortie HDMI A 1 sur votre écran.
3. Branchez le cable d'alimentation USB A 6 dans le port d'alimentation A 4.
4. Insérez A 6 dans le port USB de votre téléviseur ou avec un adaptateur secteur USB dans une prise de courant. Levoyant LED d'alimentation A 3 s'allume.

Utiliser le produit

• Utilisez le commutateur de résolution de sortie pour commuter la sortie entre 1080p et 720p.
