HASZNÁLATI ÚTMUTATÓ VCON3463BK NEDIS

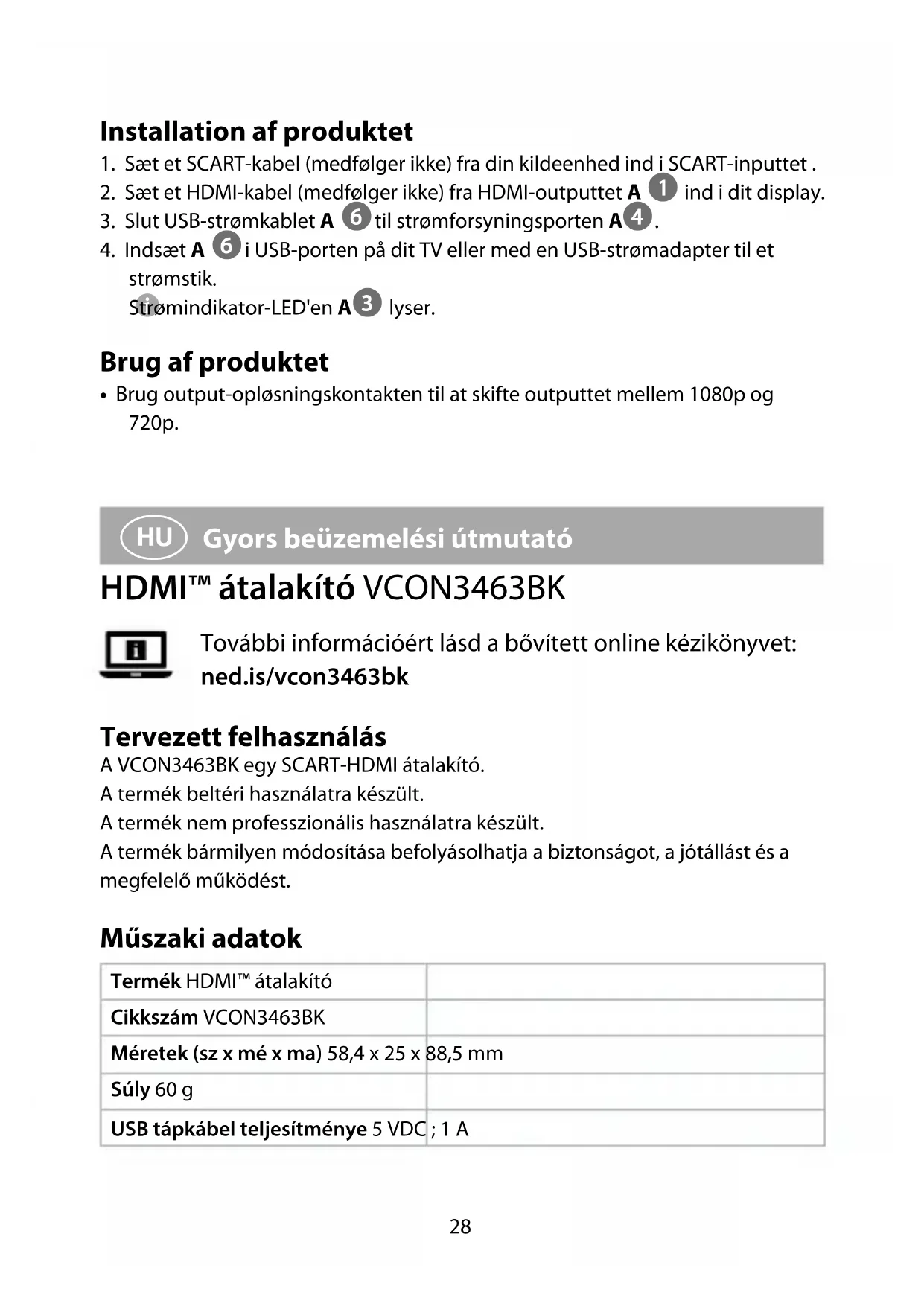

Gyors beüzemelési útmutató 28

Gyors beüzemelési útmutató HDMI™ átalakító VCON3463BK További információért lásd a bővített online kézikönyvet: ned.is/vcon3463bk Tervezett felhasználás A VCON3463BK egy SCART-HDMI átalakító.A termék beltéri használatra készült.A termék nem professzionális használatra készült.A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. Műszaki adatok Termék HDMI™ átalakítóCikkszám VCON3463BKMéretek (sz x mé x ma) 58,4 x 25 x 88,5 mmSúly 60 gUSB tápkábel teljesítménye 5 VDC ; 1 A29 Maximális üzemi áramerősség 350 mA SCART bemenet PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M, PAL/N HDMI kimenet 1080p / 720p HDMI kimeneti kábel maximális hosszúsága ≤ 7 m-es AWG26 HDMI szabványú kábel SCART bemeneti kábel maximális hosszúsága ≤ 8 m-es AWG26 SCART szabványú kábel Üzemi hőmérséklet -10–55 °C Tárolási hőmérséklet -20–60 °C Üzemi páratartalom 10–90% r. p. (páralecsapódás nélkül) Tárolási páratartalom 5–95% r. p. (páralecsapódás nélkül) Fő alkatrészek (A kép)

Kimeneti felbontás kapcsoló

USB tápkábel Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a kézikönyvben leírt módon használja.

• Sérült terméket ne használjon.

• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.

• Óvja a terméket víztől vagy nedvességtől.

• Helyezze a terméket stabil és sík felületre.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ne nyissa ki a terméket.

• Tartsa a terméket gyermekektől távol.

• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg a dugót, és húzza ki.30
• Csak száraz kézzel érjen a termékhez. Ha nedves kézzel ér hozzá, áramütést szenvedhet.• Húzza ki a termék csatlakozódugóját, ha hosszabb ideig nem tervezi a termék használatát.• Csak a gyártó által biztosított tápkábelt használja. A termék beüzemelése 1. A forráskészülékből dugjon be egy SCART kábelt (nem tartozék) a SCART bemenetbe .2. Dugjon be egy HDMI kábelt (nem tartozék) a HDMI kimenetből A

kijelzőbe.3. Dugja be az USB tápkábelt A a tápegység bemenetébe A

elemet a TV-készülék USB bemenetébe vagy egy USB tápkábellel egy hálózati csatlakozóaljzatba. Az áramellátást jelző LED A világítani kezd. A termék használata

• A kimenet 1080p és 720p közötti átváltásához használja a kimeneti felbontás kapcsolót .
