BEDIENUNGSANLEITUNG NTH2017BR MIDEA

Bitte lessen Sie die Bedienungsanleitung sorgfältig und verwahren Sie alle Dokumente an einen sichern Ort, damit sie auch in Zukunft greifbar sind

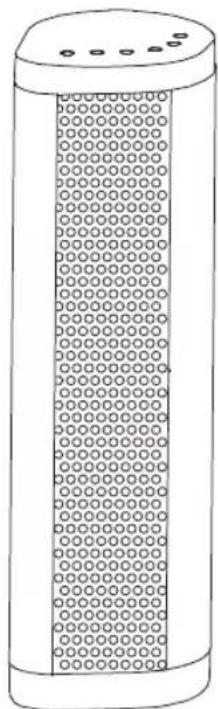

Instruction Manual

MODEL:NTH20-17BR

EN

Bedienunsganleitung - Deutsch. 1

WICHTIGESICHERHEITSHINWEISE 2
BEDIENELEMENTE 4
BEDIENUNGSPANLEITUNG 5
■ REINIGUNG UND PFLEGE 7
TECHNISCHE DATEN 8
■Fehlerbehebung 8

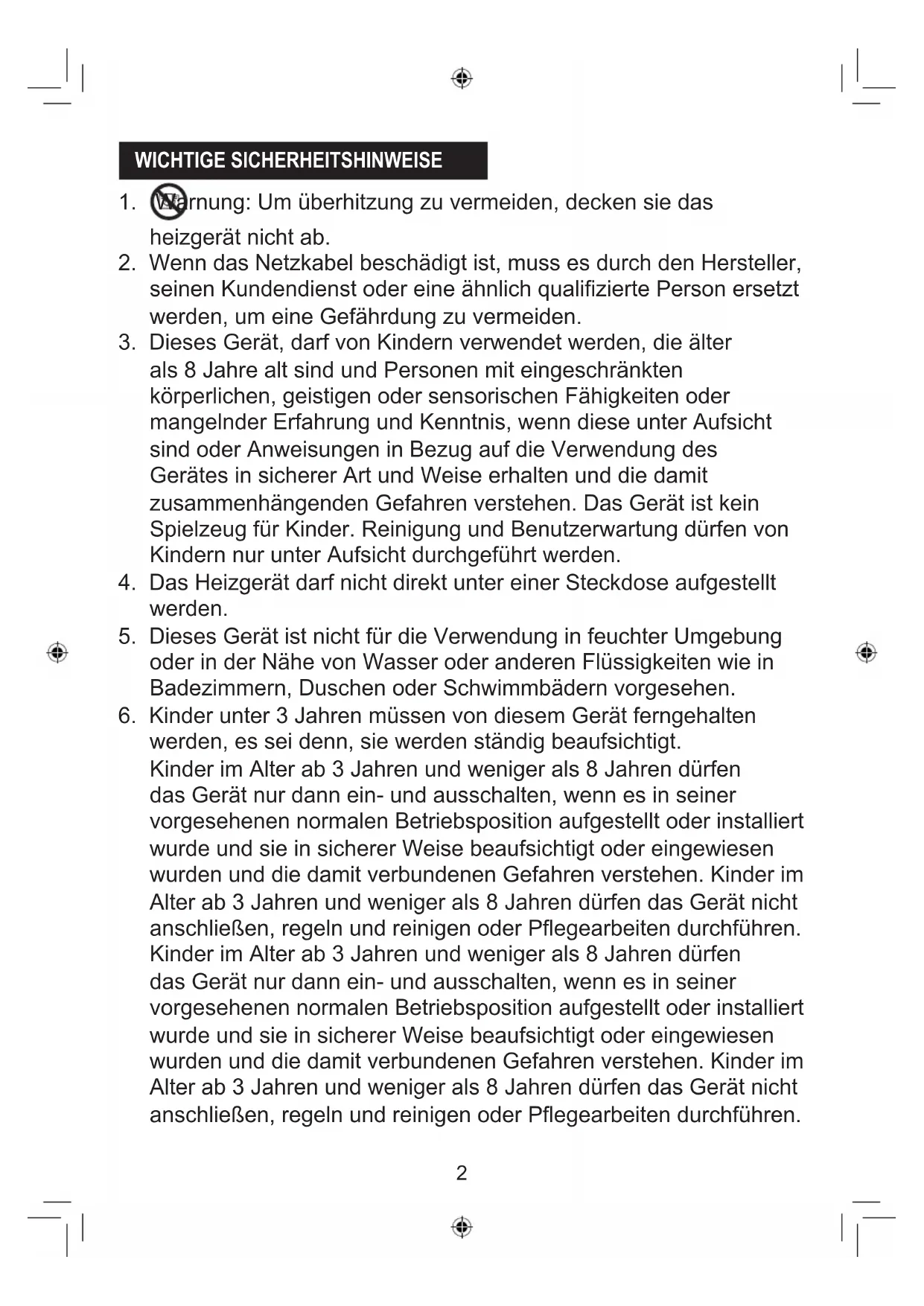

WICHTIGESICHERHEITSHINWEISE

1. Warnung: Um überhitzung zu vermeiden,decken sie das heizgerat nicht ab.
2. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährung zu vermeiden.
3. Dieses Gerät,arf von Kindern verwendet werden, die alter als 8 Jahre alt sind und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder mangelnder Erfahrung und Kenntnis, wenn diese unter Aufsicht sind oder Anweisungen in Bezug auf die Verwendung des Gerätes in sicherer Art und Weise erhalten und die damit zusammenhängenden Gefahren verstehen. Das Gerät ist kein Spielzeug fur Kinder. Reinigung und Benutzerwartung dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Das Heizgerätarf nicht direkt unter einer Steckdose aufgestellt werden.
5. Dieses Gerät ist nicht für die Verwendung in feuchter Umgebung oder in der Höhe von Wasser oder anderen Flüssigkeiten wie in Badezimmern, Duschen oder Schwimmädern vorgesehen.

6. Kinder unter 3 Jahren mussen von thisem Gerät ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt. Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde und sie in Sicherer Weise beaufsichtigt oder eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Gerät nicht anschließen, regeln und reinigen oder Pflegearbeiten durchführten. Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde und sie in Sicherer Weise beaufsichtigt oder eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Geräticht anschließen, regeln und reinigen oder Pflegearbeiten durchführten.

7. VORSICHT - Einige Teile theses Produkte konnen sehr heißt werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss Dort gelten, wo Kinder und hilfsbedürftige Personen anwesend sind.

8. Korrekte Entsorgung these Products

These Markierung weist daraufhin, dass das Produkt innerhalb der EU nicht über den Haushaltsmull entsorgt werden har. Recyclen Sie das Gerät verantwortungsbewusst, um Umwelt- und Gesundheitsschäden zu vermeiden und die nachhaltige Wiederverwendung von Rohstoffen zu untersuten. Geben Sie Ihr Altgerät an Rückgabe-bzw. Sammelstellen ab oder wenden Sie sich an den Handler, bei dem Sie das Gerät erworben haben. Sienehmen thesees Produkt für umweltgerechtes Recycling zurück.

WARNING: UM ÜBERHITZUNG ZU VERMEIDEN, DECKEN SIE DAS HEIZGERÄT NICTT AB.

Bedienfeld

Abnehmbarer Staubfilter (Rückseite)

Luftaustrittsgitter

Tracegriff (Rückseite)

Frontblende

Lufteinlassgitter (Rückseite)

Hauptschalter (Rückseite)

Die Fernbedienung arbeitet mit 2× 1,5V LR03/AAA-Batterien (nicht im Lieferumfang enthalten)

Ein- und Ausschalten des Gerät

Heizmodus wahlen

Timer programmieren/verzögerter Start

Temperatur erhöhen/Timer

Temperatur verringern/Timer

Oszillation ein- und ausschalten

BEDIENUNGSCANLEITUNG

Überprüfen, bevor Sie das Gerät einschalten.

1. Prufen Sie, ob das Netzkabel in gutem Zustand ist.
2. Das Produkt wird mit 220 - 240 V Wechselstrom betrieben. Prüfen Sie vor der Verwendung, ob die Steckdose den örtlichen Anforderungen entspricht, anderenfalls ersetzen Sie sie durch eine qualifizierte Steckdose.

Gerät installieren

Installieren Sie das Gerät auf einer ebenen und stabilen Oberfläche.

Dieses Produkt kann vertikal (Bedienfeld nach oben) oder horizontal (Bedienfeld nach links) eingesetzt werden. Bei horizontaler Installation ist darauf zu achten, dass die Luftteinlass- und Luftauslassgitter vollständig frei liegen.

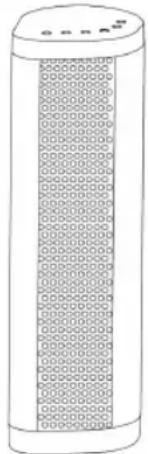

Vertikale Installation

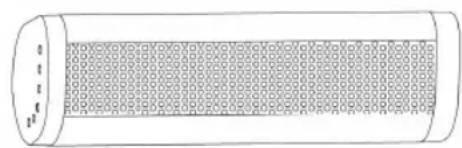

Horizontale Installation

Gerät in Betriebnehmen

Stellen Sie den Hauptschalter auf „I". Drücken Sie die EIN/AUS-Taste (oder die EIN/AUS-Taste auf der Fernbedienung), um das Gerät einzuschalten. Das Gerät liefert nach dem Start Luft mit hoher Leistung und im Display wird die Temperatureinstellung mit 35^ angezeigt.

Funktion einstellen

Drücken Sie wiederholt die Modustaste, um die Betriebsarten Hoch - Niedrig - Geblase - ECO - Hoch zu durchlaufen.

Ventilatormodus: Das Gerät heizt nicht und ventiliert die Umgebungsluft.

ECO-Modus: Das Gerät wird mit sparsamer Heizleistung betrieben und passt die Temperatur automatisch an, um sie im Raum konstant zu halten.

Temperatur einstellen

Während des Betriebs drücken Sie + oder -, um den Temperaturwert im Bereich von 5 - 35 °C einzustellen. Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, blinking die Anzeige für 10 Sekunden und das Gerät beendet die Heizfunktion. Wenn im Standby-Modus die Temperatur niedriger als die eingestellte Temperatur ist, beginnnt das Gerät wieder zu heizen.

Timer

Ausschalt-Timer

Drücken Sie während des Betriebs die Timer-Taste, um den Ausschalt-Timer (0 - 24 Stunden) aufzurufen. Drücken Sie dann wiederholt +, um die Ausschaltzeit jeder Mal um 1 Stunde zu erhöhen. Drücken Sie -, um die Ausschaltzeit jedem Mal um 1 Stunde zu verringn.

Einschalt-Timer

Drücken Sie im Standby-Modus die Timer-Taste, um den Einsatz-Timer (0 - 24 Stunden) aufzurufen. Drücken Sie dann +, um die Einsatzzeit jedem Mal um 1 Stunde zu erhöhen. Drücken Sie -, um die Einsatzzeit jedem Mal um 1 Stunde zu verringn.

Ossillation

Drücken Sie während des Betriebs die Oszillationstaste, um den Oszillationsmodus aufzurufen. Drücken Sie diese Taste erneut, um die Oszillationsfunktion auszuschalten. Im Stopp-Modus wird die Oszillation bereits beendet.

Speicherfunktion

Wenn Sie das Gerät normal aus- und dann wieder einschalten, beginnt es mit der Einstellung vom letzten Mal zu arbeiten. Wenn das Gerät ausgeschaltet wird, beginnt es beim Neustart mit der Werkseinstellung zu arbeiten. Die voreingestellte Temperatur beträgt 35^ .

Automatische Displayabschaltung

Während des Betriebs schaltet sich das Display nach 1 Minute ohne Tastenbetätigung automatisch ab; nur das Heizsymbol leuchtet. Halten Sie gleichzeitig + und - für 2 Sekunden gedrückt, um das Display auszuschalten. Halten Sie die Tasten erneut für 2 Sekunden gedrückt, um das Display wieder einzuschalten.

Kurzschluss des Temperatursensors, Unterbrechungsschutz

In jedem Modus wird bei Kurzschluss des Temperatursensors die Raumtemperatur als E1 oder E2 angezeigt und blinkt, alle Tasten sind ungültig. Der Summer ertont 10 Mal.

Sicherheit

Während des Starts mit einer Raumtemperatur von über 50^ wird die Heizleistung deaktiviert. Im Display blinkt „FF" für 75 Sekunden einmal pro Sekunde. Alle Tasten außer der EIN/AUS-Taste sind ungültig.

Fernbedienung

Bedienungshinweise Fernbedienung: Die Tastenfunktionen sind grundsätzlich die gleichen wie im Bedienfeld.

Dieses Heizgerät kann keine genaue Temperaturregelung der Umgebung erreichen, sodass es nicht für die Lagerung von Gegenständen, Tiere und Pflanzen verwendet werden kann.

REINIGUNG UND PFLEGE

WICHTIG:

• Ziehen Sie stets den Netzstecker und setzen Sie das Gerät abkühlen, bevor Sie es reinigen oder warten.
• Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit ein.
• Verwenden Sie auf thisem Gerät niemals scheuernde Reinigungsmittel, Alkohol oder Lösungsmittel.

Allgemeine Reinigung

1. Wischen Sie die Außenseite des Heizgerats mit einem leicht angefeuchteten Tuch ab, um Staub und Schmutz zu entfernen.
2. Verwenden Sie den Staubsauger, um Staub aus den Lüftungsöffnungen zu entfernen.
3. Vergewissern Sie sich, dass das Heizgerät trocken ist, bevor Sie den Netzsteckerziehen.

Grundliche Reinigung

1. Ziehen Sie vorsichtig an den Entriegelungslaschen an der Unterseite des Luftinlassgitters auf der Rückseite des Geräts und entfernen Sie dann das Gitter.
2. Ziehen Sie den schwarzen Filter hinter dem Gitter heraus.
3. Weichen Sie den Filter für einige Minuten in sauberem, klarem Wasser ein und trocknen Sieihn dann gründlich.
4. Reinigen Sie das Filterfach mit einem weichen, trockenen Tuch.
5. Setzen Sie den trockenen Filter wieder hinter das Gitter zurück.
6. Setzen Sie das Luftseinlassgitter wieder auf das Gerät, bis es einrastet.

Längere Nichtbenutzung

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen:

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
2. Reinigen Sie das Gerät wie im obigen Abschnitt beschrieben.
3. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie sie zusammen mit dem Gerät an einem sauberen, trockenen Ort auf.

TECHNISCHE DATEN

Stromversorgung: 220 - 240 V/AC, 50 Hz

Modell	Leistungsstufen (W)
	Niedrig Hoch
NTH20-17BR 1	200 2000

Fehlerbehebung

Wenn das Produkt nicht oder nicht ordnungsgemäß Funktioniert, überprüfen Sie es zunachst anhand der folgenden Seite. Wenn der Grund, dass das Produkt nicht oder nicht ordnungsgemäß Funktioniert, nicht in der folgenden Seite aufgefuhrt ist, ist das Produkt möglicherweise defekt. In dieser Fall empfehlen wir, das Produkt zur Reparatur an ihren Fachhändler einzusenden.

Problem möglich	Ursache Lösungsvorschlag
Nach dem Anschluss der Stromversorgung Funktioniert das Gerät nicht.	Der Stecker ist möglicherweise nicht richtig eingesteckt.	Prüfen Sie, ob der Stecker richtig in der Steckdose eingesteckt ist.
Die Heizung funktioniert plötzlich nicht mehr.	Die Temperatur überschreitet den Schwellenwert der thermischen Abschaltung.	Lassen Sie das Gerät vor Gebrauch abkühlen.

LESEN SIE DIESE ANLEITUNG UND BEWAHREN SIE SIE AUF.

Tabelle für Informationsbedarf für elektrische örtliche Raumheizgeräte P
Modelln.: NTH20-17BR
Element Symbol Wert Einheit Element Einheit
Wärmeabgabe Art des Wärmeeintrags, nur für elektrische			örtliche Raumheizungen (eines auswahlen)
Nenn-Wärmeabgabe Pnom 2,0 kW Manuelle Wärmeregulierungmit Raum- und/oderAußentemperaturrückmeldung					[nein]
Minimale Wärmeabgabe (indikative Anzeige)	Pmin K. A. kW Manuelle Wärmeregulierungmit Raum- und/oderAußentemperaturrückmeldung				[nein]
Maximale kontinuierliche Wärmeabgabe	Pmax K. A. kW Elektronische Wärmeregulierungmit Raum- und/oderAußentemperaturrückmeldung				[nein]
Hilfsstromverbrauch Lüfterunterstützte Wärmeabgabe [nein]
Bei Nenn-Wärmeabgabe	elmax K. A. kW Art der Wärmeabgabe/Raumtemperaturregelung (eine auswahlen)
Bei minimaler Wärmeabgabe	elmin K. A. kW Einstufige Heizleistung und keine Raumtemperaturregelung				[nein]
Im Standby-Modus elSB 0,29 W Zwei oder mehr manuelle Stufen, keine Raumtemperaturregelung					[nein]
			Mit mechanischem Thermostat Raumtemperaturregelung		[nein]
			Mit elektronischer Raumtemperaturregelung		[nein]
			Elektronische Raumtemperaturregelung plus Tagesschaltuhr		[ja]
			Elektronische Raumtemperaturregelung plus Wochenschaltuhr		[nein]
			Andere Steueroptionen (Mehrfachauswahl möglich)
			Raumtemperaturregelung, mit Anwesenheitserkennung		[nein]
			Raumtemperaturregelung, mit Erkennung offener Fenster		[nein]
			Mit Abstandsregeloption		[nein]
			Mit adaptiver Startsteuerung		[nein]
			Mit Betriebszeitbegrenzung		[nein]
			Mit schwarzem Lampensensor		[nein]
Kontakt:	Midea Europe GmbHLudwig-Erhard-Straße 14, 65760 Eschborn, Deutschland
Hinweis:Bei elektrischen örtlichen Raumheizgeräten darf die gemesseneaisonale Raumheiz-Energieeffizienzηs nicht schlechter sein als der angegebene Wert bei der Nenn-Wärmeabgabe des Geräts.
Energieeffizienz deraisonen Raumheizung aller örtlichen Raumheizgeräte mit Ausnahme KMermerzieller örtlicher Heizgeräte, f/s (%) ηs (%)					38

Garantie/Kundendienst

Wir gratulieren Ihnen zu Ihr dem neuen Gerät und sind überzeugt, dass Sie mit thisem modernen Gerät zufrieden sein werden und ihre Freude daran haben.

Wenn Sie jederoch einen Grund fur eine Reklamation erkennen, behmen Sieitte Kontakt mit uns auf:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn

Telefon: [phone] - 0

Fax: [phone]

E-Mail: [e-mail]

Internet: www.midea.com/de

Kundendienst:

Telefon: [phone] - 0

Fax: [phone]

E-Mail: [e-mail]

Geben Sie im Fall einer technischen Störung ihre genaue Adresse, Telefonnummer, Kaufvertragsnummer und den Geräte typ (vom Typenschild des Geräts) an.

Eine genaue Fehlerbeschreibung spart Zeit und Geld. Bei speziellen Fragen wenden Sie sichitte an den Kundendienst.

Vor dem Anruf beim Kundendienst:

Überprüfen Sie, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nichts mit der Funktion Ihres Geräts zu tun hat.

Bitte beachten Sie den Hinweis im Benutzerhandbuch und prufen Sie, ob:

• der Netzstecker in der Steckdose steckt;
• der Netzstecker beschädigt ist;
• der Strom eingeschaltet ist.

Garantiebedingungen

Dieses Gerät wurde gemäß den modernsten Methoden gefertigt und getestet. Der Verkäfer garantiert einwandfreies Material und ordnungsgemäß Fertigung für einen Zeitraum von 36 Monaten ab Verkaufsdatum für den Endverbraucher. Das Gerät ist nicht für den kommerziellen Gebrauch geeignet.

Der Garantieanspruch erlischt bei einem Eingriff des Käufers oder Dritten. Schäden, die durch unsachgemäß Behandlung oder Bedienung, fehlerhafte Installation oder Lagerung, unsachgemäß Anschluss oder Installation sowie durch höhere Gewalt oder andere äußere Einflüsse verursacht werden, fallen nicht unter diese Garantie.

Bei Reklamationen besteht sich der Hersteller das Recht vor, defekte Teile nachzubessern oder das Gerät zu ersetzen oder auszutauschen.

Nur wenn es nicht möglich ist, den bestimmungsgemänen Gebrauch des Geräts durch Reparatur oder Austausch des Gerätes zu erreichen, kann der Käufer innerhalb von 6 Monaten ab Kaufdatum eine Minderung des Kaufpreises oder die Aufhebung des Kaufvertrags verlangen.

Schadenersatzansprüche, auch für Folgeschäden, sind ausgeschlossen, es sei dann, sie beruhen auf Vorsatz oder grober Fahrlösigkeit.

Der Garantieanspruch besteht nur bei Vorlage des Produkts und des Kaufbelegs. Diese Garantie ist innerhalb Deutschlands gültig.

Importiert durch:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn, Deutschland
