BEDIENUNGSANLEITUNG NTH2018MRA MIDEA

Bedienungsanleitung sorgfältig und verwahren Sie alle

Dokumente an einen sichern Ort, damit sie auch in Zukunft greifbar sind

MODEL: NTH20-18MRA

Bedienungsganleitung – Deutsch....1

■ WICHTIGE SICHERHEITSHINWEISE ....2
■ BEDIENELEMENTE 4
■ BEDIENUNGSANLEITUNG......5
■ TECHNISCHE DATEN....7
■ Fehlerbehebung....7
■ REINIGUNG UND PFLEGE....9

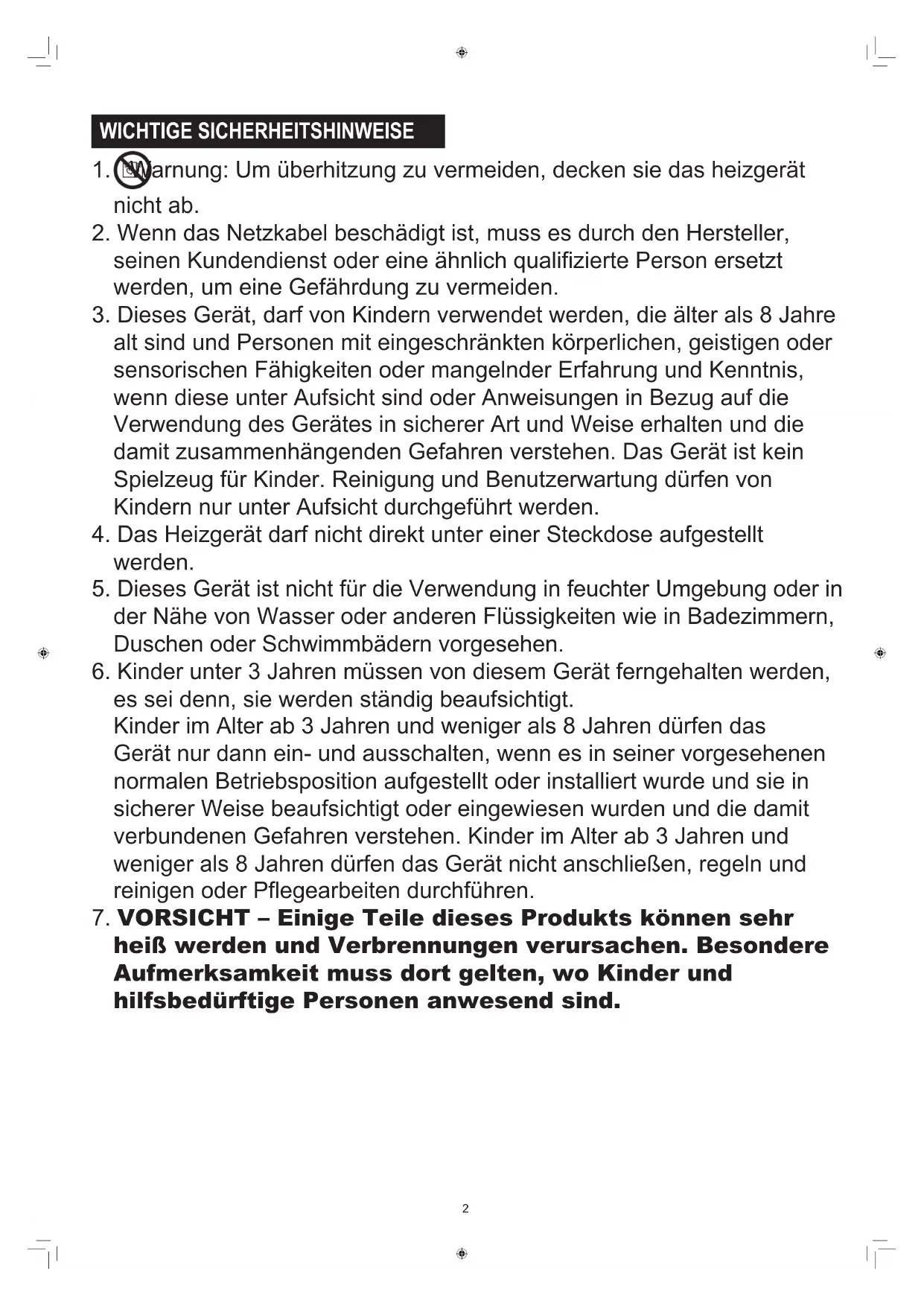

WICHTIGE SICHERHEITSHINWEISE

1. Warnung: Um überhitzung zu vermeiden, decken sie das heizgerät nicht ab.
2. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
3. Dieses Gerät, darf von Kindern verwendet werden, die älter als 8 Jahre alt sind und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder mangelnder Erfahrung und Kenntnis, wenn diese unter Aufsicht sind oder Anweisungen in Bezug auf die Verwendung des Gerätes in sicherer Art und Weise erhalten und die damit zusammenhängenden Gefahren verstehen. Das Gerät ist kein Spielzeug für Kinder. Reinigung und Benutzerwartung dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Das Heizgerät darf nicht direkt unter einer Steckdose aufgestellt werden.
5. Dieses Gerät ist nicht für die Verwendung in feuchter Umgebung oder in der Nähe von Wasser oder anderen Flüssigkeiten wie in Badezimmern, Duschen oder Schwimmbädern vorgesehen.
6. Kinder unter 3 Jahren müssen von diesem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde und sie in sicherer Weise beaufsichtigt oder eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder im Alter ab 3 Jahren und weniger als 8 Jahren dürfen das Gerät nicht anschließen, regeln und reinigen oder Pflegearbeiten durchführen.

1. VORSICHT – Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss dort gelten, wo Kinder und hilfsbedürftige Personen anwesend sind.

8. Korrekte Entsorgung dieses Produkts

Diese Markierung weist darauf hin, dass das Produkt innerhalb der EU nicht über den Haushaltsmüll entsorgt werden darf. Recyceln Sie das Gerät verantwortungsbewusst, um Umwelt- und Gesundheitsschäden zu vermeiden und die nachhaltige Wiederverwendung von Rohstoffen zu unterstützen. Geben Sie Ihr Altgerät an Rückgabe- bzw. Sammelstellen ab oder wenden Sie sich an den Händler, bei dem Sie das Gerät erworben haben. Sie nehmen dieses Produkt für umweltgerechtes Recycling zurück.

WARNUNG: UM ÜBERHITZUNG ZU VERMEIDEN, DECKEN SIE DAS HEIZGERÄT NICHT AB.

BEDIENELEMENTE

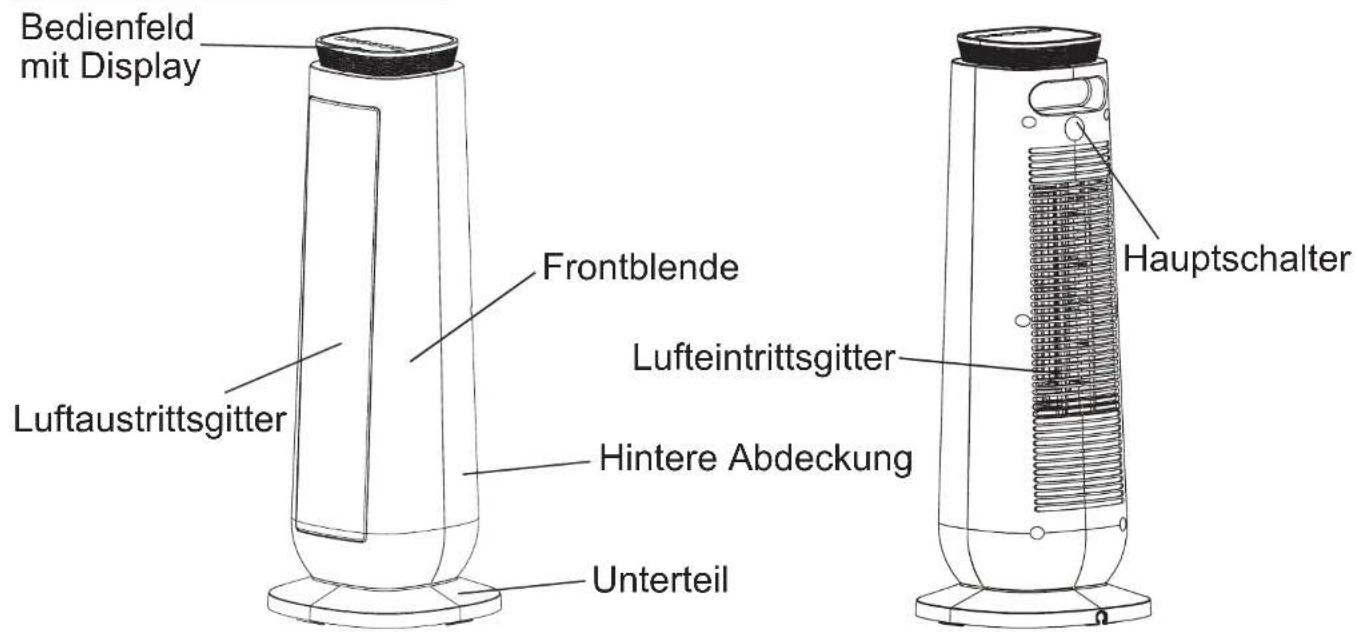

Bedienfeld mit Display Frontblende Luftaustrittsgitter Lufteintrittsgitter Hintere Abdeckung Unterteil Hauptschalter

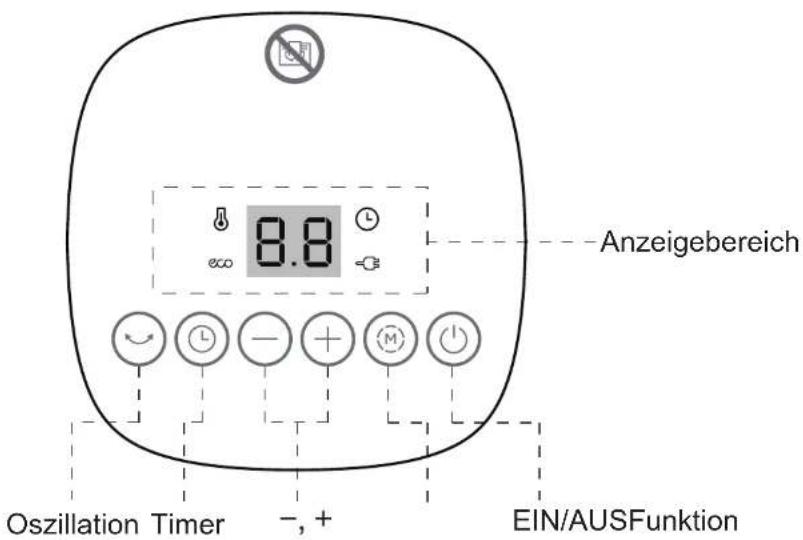

Anzeigebereich 8.8 Oszillation Timer -, + EIN/AUSFunktion

	Ein- und Ausschalten des Gerät
	Heizmodus wählen
	Timer programmieren/verzögerter Start
	Temperatur erhöhen/Timer
	Temperatur verringern/Timer
	Oszillation ein- und ausschalten

+ + - - - M + +

Die Fernbedienung arbeitet mit 1 x CR2032-Knopfzelle (im Lieferumfang enthalten)

BEDIENUNGSANLEITUNG

Überprüfen, bevor Sie das Gerät einschalten.

1. Prüfen Sie, ob das Netzkabel in gutem Zustand ist.
2. Das Produkt wird mit 220 - 240 V Wechselstrom betrieben. Prüfen Sie vor der Verwendung, ob die Steckdose den örtlichen Anforderungen entspricht, anderenfalls ersetzen Sie sie durch eine qualifizierte Steckdose.

FERNBEDIENUNG

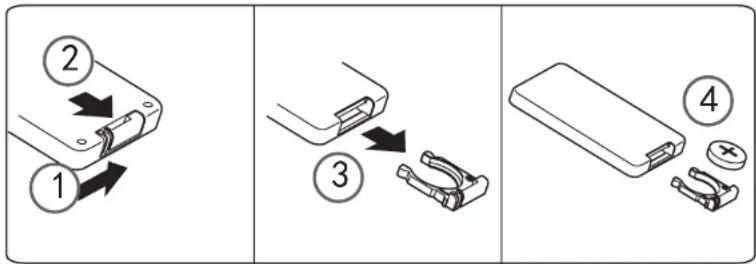

Bevor das Gerät mit der Fernbedienung benutzt wird, muss eine Knopfzelle (CR2032) in die Fernbedienung eingelegt werden. Befolgen Sie die nachstehenden Hinweise.

Die Fernbedienung hat eine Reichweite von 5 m.

Die Tastenfunktionen sind im Wesentlichen die gleichen wie im Bedienfeld.

Gerät in Betrieb nehmen

Stellen Sie den Hauptschalter auf „I“, die Betriebsanzeige –euchtet auf. Drücken Sie zum Start die Ein/Aus-Taste (oder die Ein/Aus-Taste auf der Fernbedienung), das Gerät liefert nach dem Start Luft mit hoher Leistung und im Display wird „HI“ angezeigt.

Funktion einstellen

Drücken Sie wiederholt die Funktionstaste, damit durchläuft das Heizgerät die Betriebsmodi „Hoch - Niedrig - ECO-Modus - Hoch“.

Temperatur einstellen

Drücken Sie im ECO-Modus + oder -, um den Temperaturwert im Bereich von 5 - 35 °C einzustellen. Wenn die Raumtemperatur die eingestellte Temperatur um 2 °C übersteigt, beendet das Gerät seine Arbeit und bleibt im Standby-Modus. Wenn die Temperatur niedriger als die eingestellte Temperatur ist, beginnt das Gerät wieder zu heizen.

Timer

Ausschalt-Timer

Drücken Sie während des Betriebs die Timer-Taste, um den Ausschalt-Timer (0 - 8 Stunden) zu aktivieren. Dann drücken Sie +, um den Wert des Ausschalt-Timers zu erhöhen oder -, um den Wert des Ausschalt-Timers zu verringern.

Einschalt-Timer

Drücken Sie im Standby-Modus die Timer-Taste, um den Einschalt-Timer (0 - 8 Stunden) zu aktivieren. Dann drücken Sie +, um den Wert des Einschalt-Timers zu erhöhen oder -, um den Wert des Einschalt-Timers zu verringern.

Oszillation

Drücken Sie während des Betriebs die Oszillationstaste, um den Oszillationsmodus aufzurufen. Drücken Sie diese Taste erneut, um die Oszillationsfunktion auszuschalten. Im Stopp-Modus wird die Oszillation ebenfalls beendet.

Kurzschluss des Temperatursensors, Unterbrechungsschutz

In jedem Modus wird bei Kurzschluss des Temperatursensors die Raumtemperatur als E1 oder E2 angezeigt und blinkt, alle Tasten sind ungültig. Der Summer ertönt 10 Mal.

Sicherheit

Während des Starts mit einer Raumtemperatur von über 50 °C wird die Heizleistung deaktiviert. Im Display blinkt „FF“ für 75 Sekunden einmal pro Sekunde. Alle Tasten außer der EIN/AUS-Taste sind ungültig.

Kippsicherung

Wenn das Heizgerät gekippt wird, schaltet das Sicherheitssystem automatisch den Strom ab und kehrt in den Betriebszustand zurück, nachdem das Heizgerät aufrecht aufgestellt wurde. Im Display wird „E3“ angezeigt. Alle Tasten außer der EIN/AUS-Taste sind ungültig.

ECO-Energiesparfunktion

Wählen Sie die ECO-Energiesparfunktion für das Heizgerät, damit es entsprechend der Umgebungstemperatur arbeitet, und diese mit der Temperatureinstellung vergleicht. Wählen Sie den geeigneten Betrieb, um Energie einzusparen.

TECHNISCHE DATEN

Stromversorgung: 220 - 240 V/AC, 50 Hz

Modell	Leistungsstufen (W)
	Niedrig Hoch
NTH20-18MRA 1200	2000

Fehlerbehebung

Wenn das Produkt nicht oder nicht ordnungsgemäß funktioniert, überprüfen Sie es zunächst anhand der folgenden Liste. Wenn der Grund, dass das Produkt nicht oder nicht ordnungsgemäß funktioniert, nicht in der folgenden Liste aufgeführt ist, ist das Produkt möglicherweise defekt. Geben Sie in diesem Fall das Produkt zur Reparatur an Ihren Fachhändler zurück.

Problem Mögliche Ursache Lösungsvorschlag
Nach dem Anschluss der Stromversorgung funktioniert das Gerät nicht.	Der Stecker ist möglicherweise nicht richtig eingesteckt.	Prüfen Sie, ob der Stecker richtig in der Steckdose eingesteckt ist.
Die Heizung funktioniert plötzlich nicht mehr.	Die Temperatur überschreitet den Schwellenwert der thermischen Abschaltung.	Das System unterbricht automatisch die Stromzufuhr. Lassen Sie das Gerät vor Gebrauch abkühlen.

Tabelle für Informationsbedarf für elektrische örtliche Raumheizgeräte P
Modellnr.: NTH20-18MRA
Element Symbol Wert Einheit Element Einheit
Wärmeabgabe Art des Wärmeeintrags, nur für elektrische				örtliche Raumheizungen (eines auswählen)
Nenn-Wärmeabgabe Pnom	2,0 kW Manuelle Wärmeregulierung			mit Raum- und/oder Außentemperaturrückmeldung	[nein]
Minimale Wärmeabgabe (indikative Anzeige)	Pmin 1,2 kW Manuelle Wärmeregulierung				[nein]
Maximale kontinuierliche Wärmeabgabe	Pmax 2,0 kW Elektronische Wärmeregulierung mit Raum- und/oder Außentemperaturrückmeldung				[nein]
Hilfsstromverbrauch				Lüfterunterstützte Wärmeabgabe	[nein]
Bei Nenn-Wärmeabgabe	elmax	K. A.	kW	Art der Wärmeabgabe/Raumtemperaturregelung (eine auswählen)
Bei minimaler Wärmeabgabe	elmin	K. A.	kW	Einstufige Heizleistung und keine Raumtemperaturregelung	[nein]
Im Standby-Modus	eISB	0,30	W	Zwei oder mehr manuelle Stufen, keine Raumtemperaturregelung	[nein]
				Mit mechanischem Thermostat Raumtemperaturregelung	[nein]
				Mit elektronischer Raumtemperaturregelung	[nein]
				Elektronische Raumtemperaturregelung plus Tagesschaltuhr	[ja]
				Elektronische Raumtemperaturregelung plus Wochenschaltuhr	[nein]
				Andere Steueroptionen (Mehrfachauswahl möglich)
				Raumtemperaturregelung, mit Anwesenheitserkennung	[nein]
				Raumtemperaturregelung, mit Erkennung offener Fenster	[nein]
				Mit Abstandsregeloption	[nein]
				Mit adaptiver Startsteuerung	[nein]
				Mit Betriebszeitbegrenzung [nein]
				Mit schwarzem Lampensensor	[nein]
Kontakt:	Midea Europe GmbHLudwig-Erhard-Straße 14, 65760 Eschborn, Deutschland
Hinweis:Bei elektrischen örtlichen Raumheizgeräten darf die gemessene saisonale Raumheiz-Energieeffizienz _s nicht schlechter sein als der angegebene Wert bei der Nenn-Wärmeabgabe des Geräts.
Energieeffizienz der saisonalen Raumheizung aller örtlichen Raumheizgeräte mit Ausnahme kommerzieller örtlicher Heizgeräte, _s (%)					38

REINIGUNG UND PFLEGE

1. Angesammelter Staub kann mit einem weichen Tuch vom Heizgerät entfernt werden. Wischen Sie die Außenflächen des Heizgeräts gelegentlich mit einem Tuch ab, das mit einer Lösung aus mildem Reinigungsmittel und Wasser befeuchtet ist (nicht tropfnass). Trocknen Sie das Gehäuse vor dem Betrieb des Heizgeräts gründlich mit einem weichen, trockenen Tuch ab.
2. Der Lüftermotor ist werkseitig geschmiert und muss nicht weiter geschmiert werden.
3. Es ist keine weitere Wartung durch den Benutzer erforderlich oder empfohlen. Wenn eine Wartung erforderlich ist, senden Sie Ihr Heizgerät an den nächsten autorisierten Kundendienst ein.
4. Bewahren Sie das Heizgerät an einem sauberen und trockenen Ort auf, wenn es nicht in Gebrauch ist. HINWEIS – Tragbare elektrische Heizgeräte sind für punktuelle Heizung oder als zusätzliche Wärmequelle konzipiert. Sie sind nicht als Hauptwärmequelle während der normalen Heizsaison vorgesehen.

Hinweis: Bei der ersten Inbetriebnahme des Geräts können Rauch oder Geruch auftreten. Dies ist auf Rückstände aus dem Fertigungsprozess zurückzuführen Sie werden schnell verfliegen und sollten nicht wieder auftreten.

1. Dieses Heizgerät kann keine genaue Temperaturregelung der Umgebung erreichen, sodass es nicht für die Lagerung von Gegenständen, Tiere und Pflanzen verwendet werden kann.

Garantie/Kundendienst

Wir gratulieren Ihnen zu Ihrem neuen Gerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden und Ihre Freude daran haben.

Wenn Sie jedoch einen Grund für eine Reklamation erkennen, nehmen Sie bitte Kontakt mit uns auf:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn

Telefon: [phone] - 0

Fax: [phone]

E-Mail: [e-mail]

Internet: www.midea.com/de

Kundendienst:

Telefon: [phone] - 0

Fax: [phone]

E-Mail: [e-mail]

Geben Sie im Fall einer technischen Störung Ihre genaue Adresse, Telefonnummer,

Kaufvertragsnummer und den Gerätetyp (vom Typenschild des Geräts) an.

Eine genaue Fehlerbeschreibung spart Zeit und Geld. Bei speziellen Fragen wenden Sie sich bitte an den Kundendienst.

Vor dem Anruf beim Kundendienst:

Überprüfen Sie, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nichts mit der Funktion Ihres Geräts zu tun hat.

Bitte beachten Sie den Hinweis im Benutzerhandbuch und prüfen Sie, ob:

• der Netzstecker in der Steckdose steckt;
• der Netzstecker beschädigt ist;
• der Strom eingeschaltet ist.

Garantiebedingungen

Dieses Gerät wurde gemäß den modernsten Methoden gefertigt und getestet. Der Verkäufer haftet für fehlerfreies Material und ordnungsgemäße Fertigung für einen Zeitraum von 36 Monaten ab Kaufdatum für den Endverbraucher. Das Gerät ist nicht für den kommerziellen Gebrauch geeignet.

Der Garantieanspruch erlischt bei einem Eingriff des Käufers oder Dritten. Schäden, die durch unsachgemäße Behandlung oder Bedienung, fehlerhafte Installation oder Lagerung, unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder andere äußere Einflüsse verursacht werden, fallen nicht unter diese Garantie.

Bei Reklamationen behält sich der Hersteller das Recht vor, defekte Teile nachzubessern oder das Gerät zu ersetzen oder auszutauschen.

Nur wenn es nicht möglich ist, den bestimmungsgemäßen Gebrauch des Geräts durch Reparatur oder Austausch des Gerätes zu erreichen, kann der Käufer innerhalb von 6 Monaten ab Kaufdatum eine Minderung des Kaufpreises oder die Aufhebung des Kaufvertrags verlangen.

Schadenersatzansprüche, auch für Folgeschäden, sind ausgeschlossen, es sei denn, sie beruhen auf Vorsatz oder grober Fahrlässigkeit.

Der Garantieanspruch besteht nur bei Vorlage des Produkts und des Kaufbelegs. Diese Garantie ist innerhalb Deutschlands gültig.

Importiert durch:

Midea Europe GmbH

Ludwig-Erhard-Str. 14

65760 Eschborn, Deutschland
