BEDIENUNGSANLEITUNG PDSP 1000 D4 PARKSIDE

DRUCKLUFT-SANDSTRAHLPISTOLE Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

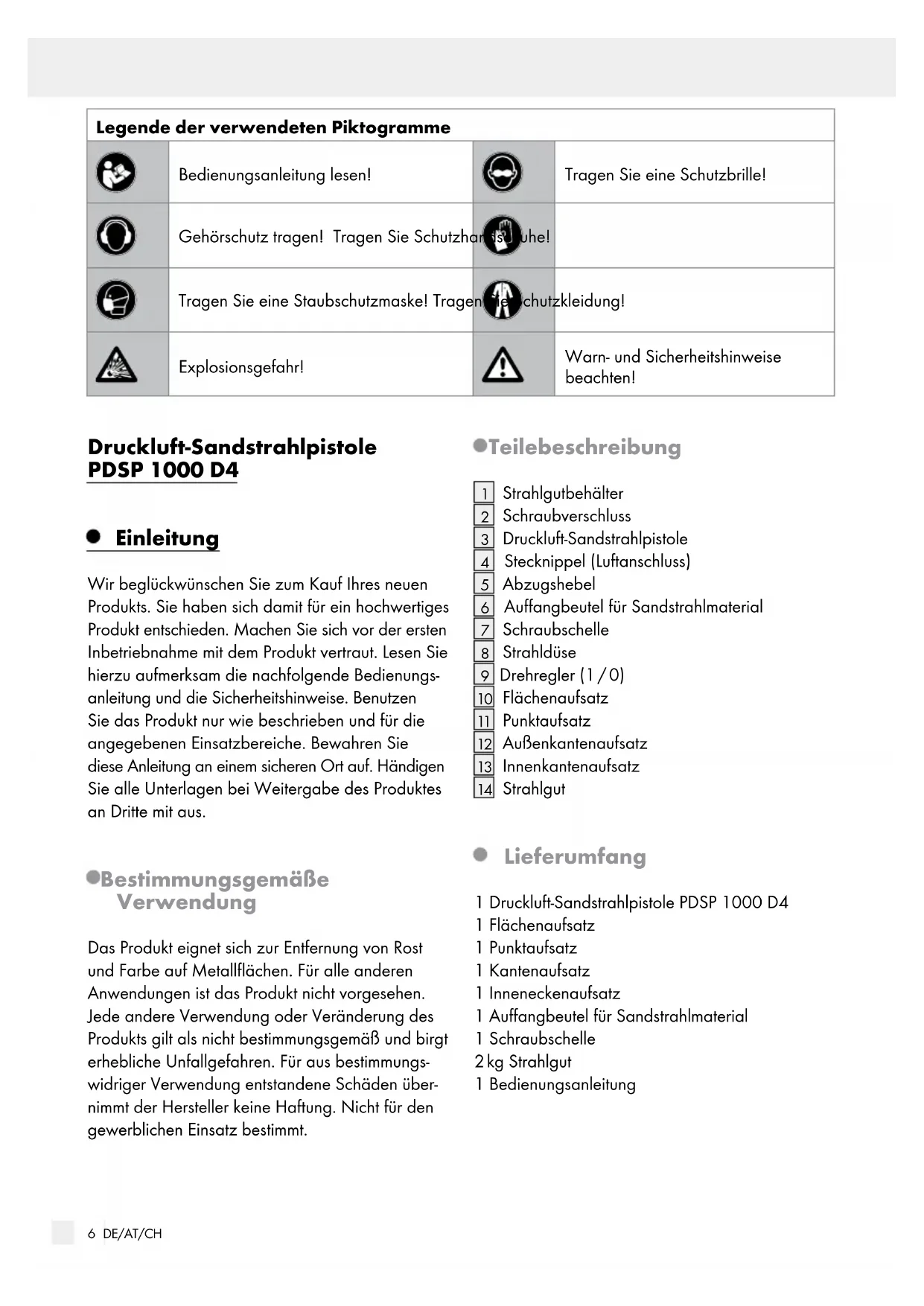

2 x5 DE/AT/CH Legende der verwendeten Piktogramme ........................................................... Seite 6 Einleitung ......................................................................................................................................... Seite 6 Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Technische Daten ................................................................................................................................Seite 7 Allgemeine Sicherheitshinweise ..................................................................................Seite 7 Arbeitsplatz-Sicherheit ........................................................................................................................Seite 7 Gerätespezifische Sicherheitshinweise für Druckluft-Sandstrahler ...................................................Seite 8 Bedienung ......................................................................................................................................Seite 8 Druckluftquelle anschließen ................................................................................................................Seite 8 Strahlgutbehälter befüllen ..................................................................................................................Seite 9 Auffangbeutel für Sandstrahlmaterial montieren ..............................................................................Seite 9 Aufsatz auswählen und montieren ..................................................................................................... Seite 9 Druckluft-Sandstrahlpistole verwenden .............................................................................................. Seite 9 Auffangbeutel für Sandstrahlmaterial entleeren................................................................................Seite 10 Fehlerbehebung ........................................................................................................................Seite 10 Einzelteile .............................................................................................................................................Seite 11 Wartung und Reinigung .....................................................................................................Seite 11 Entsorgung .....................................................................................................................................Seite 11 Informationen .............................................................................................................................Seite 11 Original-Konformitätserklärung ..........................................................................................................Seite 11 Garantie ........................................................................................................................................... Seite 126 DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Tragen Sie eine Schutzbrille! Gehörschutz tragen! Tragen Sie Schutzhandschuhe! Tragen Sie eine Staubschutzmaske! Tragen Sie Schutzkleidung! Explosionsgefahr! Warn- und Sicherheitshinweise beachten! Druckluft-Sandstrahlpistole PDSP 1000 D4 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungs- anleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt eignet sich zur Entfernung von Rost und Farbe auf Metallflächen. Für alle anderen Anwendungen ist das Produkt nicht vorgesehen. Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungs- widriger Verwendung entstandene Schäden über- nimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt. Teilebeschreibung

Druckluft-Sandstrahlpistole

Stecknippel (Luftanschluss)

Auffangbeutel für Sandstrahlmaterial

Strahlgut Lieferumfang 1 Druckluft-Sandstrahlpistole PDSP 1000 D4 1 Flächenaufsatz 1 Punktaufsatz 1 Kantenaufsatz 1 Inneneckenaufsatz 1 Auffangbeutel für Sandstrahlmaterial 1 Schraubschelle 2 kg Strahlgut 1 Bedienungsanleitung7 DE/AT/CH Technische Daten Arbeitsdruck: 6,3 bar Luftverbrauch: 320 l / min Behälterinhalt: 0,9 l Benötigte Luftqualität: gereinigt und ölfrei Einstellwerte für das Arbeiten: eingestellter Arbeitsdruck am Druckminderer oder Filterdruckmesser max. 6,3 bar. Geräuschemissionswert: Messwert für Geräusch ermittelt entsprechend EN 1265. Der A-bewertete Geräuschpegel des Druckluftwerkzeugs beträgt typischerweise: Schalldruckpegel: L = 94 dB(A) Unsicherheit: K = 3 dB(A) Schallleistungspegel: L = 105 dB(A) Unsicherheit: K = 3 dB(A) Gehörschutz tragen! Schwingungsemissionswert: Schwingungsgesamtwert ermittelt entsprechend EN ISO 20643: ah < 2,5 m / s

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN ISO 20643 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungs emissionswert kann auch zu einer einleitenden Ein- schätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Druckluftwerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelas- tung könnte unterschätzt werden, wenn das Druck- luftwerkzeug regelmäßig in solcher Weise verwendet wird. Für eine genaue Abschätzung der Schwingungs- belastung während eines bestimmten Arbeitszeit- raumes sollten auch die Zeiten berücksichtigt werden, in denen das Produkt abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berück- sichtigt werden, in denen das Produkt abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise Lesen Sie alle Sicherheitshin- weise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können einen elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. Arbeitsplatz-Sicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbe- leuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Produkt nicht in explosionsgefährdeter Umgebung, in oder sich brennbare Flüssigkeiten, Gase der Stäube befinden. Das Produkt kann Funken erzeugen, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Produktes fern. Bei Ablenkung können Sie die Kontrolle über das Produkt verlieren.8 DE/AT/CH Gerätespezifische Sicherheitshinweise für Druckluft-Sandstrahler Kontrollieren Sie das Produkt vor Inbetriebnahme auf Schäden. Sollten Mängel am Produkt sein, ist eine Inbetriebnahme zu unterlassen. Halten Sie Kinder und anderen Personen während der Benutzung des Produktes fern. Bei Ablenkung können Sie die Kontrolle über das Produkt verlieren.

VERLETZUNGSGEFAHR! MISSBRÄUCH-

LICHE BENUTZUNG! Richten Sie das Produkt nicht auf Menschen und / oder Tiere. Tragen Sie eine Staubschutzmaske! Tragen Sie eine Schutzbrille! Tragen Sie einen Gehörschutz! Tragen Sie Schutzhandschuhe! Tragen Sie Schutzkleidung! EXPLOSIONSGEFAHR! In einer Umgebung, in der sich Gase / offene Flammen / Feuer / gasbetriebene Warmwasserbreiter befinden, darf die Druckluft- Sandstrahlpistole nicht benutzt werden. RAUCHEN VERBOTEN! Arbeiten Sie nur in ausreichend belüfteten Räumen. Verwenden Sie als Energiequelle keinen Sauer- stoff oder brennbare Gase. Überschreiten Sie niemals den maximalen Arbeitsdruck von 6,3 bar. RÜCKSTOSSKRÄFTE! Bei hohen Arbeitsdrücken können Rückstosskräfte auftreten, die unter Umständen zu Gefährdungen durch Dauerbelastung führen können. VERLETZUNGSGEFAHR! Entfernen Sie vor Reparatur- und Instandhaltungsarbeiten sowie vor einem Transport das Produkt von der Druck- luftquelle. VERLETZUNGSGEFAHR! Entfernen Sie das Produkt zum Befüllen mit Strahlgut von der Druckluftquelle. HINWEIS! Bitte beachten Sie die Sicherheits- hinweise der Hersteller des Strahlgutes. Verwenden Sie nur für die Druckluft-Sandstrahl- pistole geeignete Materialien. Verwenden Sie geeignetes Strahlgut! ACHTUNG! Starke Staubentwick- lung. Treffen Sie hierzu Vorkehrungen! Sorgen Sie dafür, dass das Strahlmittel aufge- fangen wird, um es umweltgerecht zu entsorgen. Entfernen Sie keine Markierungen / Typenschil- der. Diese sind sicherheitsrelevant. Wenn Sie im Umgang mit dem Produkt unerfahren sind, sollten Sie sich über den gefahrlosen Umgang schulen lassen. WARNUNG! GIFTIGE STÄUBE! Das Bear- beiten von schädlichen / giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienper- son oder in der Nähe befindliche Personen dar. ACHTUNG Stellen Sie sicher, dass das Produkt bei Nichtgebrauch, Austausch von Zubehörteilen oder Reparaturarbeiten, von der Luftzufuhr getrennt ist. Der Luftschlauch darf nicht unter Druck stehen. Bedienung Druckluftquelle anschließen Hinweis: Die Druckluft-Sandstrahlpistole

darf nur mit gereinigter, kondensat- und ölfreier Druckluft mit einem maximalen Druck von 6,3 bar betrieben werden. Zur Regulation der Druckluft sollten Sie einen Druckminderer und Filter verwenden. Hinweis: Stellen Sie sicher, dass der Drehregler

auf „0“ steht, bevor Sie das Produkt mit Ihrer Druck- luftquelle verbinden. Schließen Sie die Druckluft-Sandstrahlpistole

an eine geeignete Druckluftquelle an. Ver- binden Sie die Schnellkupplung des Versor- gungsschlauches mit dem Stecknippel

an9 DE/AT/CH der Druckluft-Sandstrahlpistole

. Die Verrie- gelung erfolgt automatisch. Strahlgutbehälter befüllen ACHTUNG Bevor Sie den Schraubverschluss

des Strahlgut- behälters

öffnen oder andere Einstellungen vornehmen, muss der Druck stets vollständig abgebaut und die Sandstrahlpistole von der Druckluftquelle (z. B. Kompressor) getrennt werden. Verwenden Sie bei Ihren Sandstrahlarbeiten ausschließlich geeignetes Strahlgut

Hinweis: Wir empfehlen Silikose unschädliches Strahlmittel (gemahlene Hochofenschlacke) mit der Körnung 0,2 mm–0,8 mm. Achten Sie darauf, dass das Strahlgut

absolut trocken und nicht zu grobkörnig ist. Hinweis: Die maximale Korngröße beträgt 0,8 mm. Öffnen Sie den Schraubverschluss

des Strahlgutbehälters

, indem Sie ihn gegen den Uhrzeigersinn drehen. Füllen Sie die gewünschte Menge Strahlgut

in den Strahlgutbehälter

ein. Achten Sie darauf, dass Sie den maximalen Behälterinhalt von 0,9 l nicht überschreiten. Schließen Sie anschließend wieder den Schraubverschluss

des Strahlgutbehälters

indem Sie ihn im Uhrzeigersinn drehen. Achten Sie darauf, daß der Schraubverrschluss

fest sitzt. Hinweis zur Körnung des Strahlgutes: Je größer / gröber die Körnung des genutzten Strahlgutes ist, desto gröberen Schmutz können Sie damit entfernen. Das enthaltene Strahlgut ist klein und eignet sich sehr gut für die Entfernung von z. B. Flugrost oder Verunreinigungen. Die Material- oberfläche wird bei kleinem Strahlgut geschont und weist nur oberflächlichen Abrieb auf. Für groben Rost z. B. eignet sich grobkörnigeres Strahlgut, wel- ches Sie im Fachhandel erhalten. Achtung: Maximale Körnung beachten. Auffangbeutel für Sandstrahlmaterial montieren Verwenden Sie die im Lieferumfang enthaltenden Schraubschelle

und einen Schraubendreher, um den Auffangbeutel

am Produkt zu montieren. Aufsatz auswählen und montieren Wählen Sie zunächst den für Ihre Arbeit pas- senden Aufsatz (

) aus. Stecken Sie den von Ihnen gewählten Aufsatz fest auf die Strahldüse

und achten Sie dar- auf, dass seitlich keine Luft entweichen kann. Druckluft-Sandstrahlpistole verwenden Bereiten Sie das zu bestrahlende Material vor, indem Sie es entfetten und säubern. Hinweis: Staub- und Fettablagerungen beeinträchtigen das Ergebnis erheblich. Decken bzw. kleben Sie alles sorgfältig ab, was nicht bestrahlt werden soll. Der Abstand des Aufsatzes zur bearbeitenden Fläche ist maßgeblich für das Ergebnis. Halten Sie diesen möglichst gering, damit das Strahl- gut

aufgenommen werden kann. Je näher Sie mit dem Produkt an Ihr Werkstück heran gehen, desto kleiner ist das Strahlmuster darauf und umgekehrt. Nehmen Sie ggf. im Vorfeld einen Probelauf an einem nicht mehr benötigten Werkstück vor. Dadurch finden Sie den richtigen Abstand / Arbeitsdruck heraus und eine übermäßige Abs- trahlung an Ihrem Werkstück wird verhindert. Einschalten: Öffnen Sie den Luftdurchlass, indem Sie den Drehregler

auf „1“ stellen. Führen Sie die Druckluft-Sandstrahlpistole

an die zu bearbeitende Fläche heran.10 DE/AT/CH Drücken Sie den Abzugshebel

, um die Druckluft-Sandstrahlpistole

in Betrieb zu nehmen. Ausschalten: Lassen Sie den Abzugshebel

los, um die Druckluft-Sandstrahlpistole

auszuschalten. Stellen Sie den Drehregler

auf „0“ um den Luftdurchlass zu schließen. Trennen Sie das Produkt nach Abschluss der Arbeit von der Druckluftquelle. Hinweis: Lösen Sie zuerst den Schlauch von der Druckluftquelle und entfernen Sie erst danach den Versorgungsschlauch von dem Produkt. So vermeiden Sie ein unkontrolliertes Herumwirbeln bzw. Rückstoß des Versorgungs- schlauches. Auffangbeutel für Sandstrahlmaterial entleeren Hinweis: Überschüssiges Sandstrahlmaterial aus dem Auffangbeutel

nicht wiederverwenden, bevor es gereinigt wurde. Sie können das überschüssige Sandstrahlmate- rial, welches sich in dem Auffangbeutel

angesammelt hat, durch den Reißverschluss entnehmen. Alternativ können Sie die Schraub- schelle

mit Hilfe eines Schraubendrehers lösen und den Auffangbeutel

vom Produkt entfernen. Fehlerbehebung Fehler Mögliche Ursache Behebung Kein Materialfluss Die Luft ist nicht trocken genug. Installieren Sie einen Wasserabscheider in Ihrem Druckluftsystem. Luftdruck zu gering. Erhöhen Sie den Abgabe-Druck des Kompressors. Aufsatz sitzt nicht korrekt. Stellen Sie sicher, dass Ihr Aufsatz fest auf das Produkt aufgesteckt ist und keine Luft seitlich entweicht. Verstopfte Sandstrahlmaterial- Leitungen. Kontrollieren Sie, dass keine Sandstrahlma- terial-Klumpen die Leitungen verstopfen. Nutzen Sie am Besten eine Ausblaspistole um verstopfte Leitungen zu reinigen (Schutzbrille tragen!). Kontrollieren Sie auch die Ausgangsöffnung des Tanks. Sandstrahlmuster nicht wie gewünscht. Die Luft ist nicht trocken genug. Installieren Sie einen Wasserabscheider in Ihrem Druckluftsystem. Größe des Sandstrahlmaterials nicht einheitlich. Sandstrahlmaterial ersetzen. Sandstrahlmaterial verunreinigt. Sandstrahlmaterial reinigen / austauschen. Der Aufsatz ist abgenutzt. Aufsatz ersetzen. Andere Störungen Setzen Sie sich mit einem Fachmann oder dem Händler in Verbindung.11 DE/AT/CH Einzelteile (siehe Abbildung A) Pos.-Nr. Beschreibung Menge 01 Gehäuse 1 02 Schraube 2 03 Schraube 1 04 O-Ring 1 05 Stift 1 06 Luftventilfeder 1 07 O-Ring 1 08 Schraubenmutter 1 09 Feder 1 10 Abzug 1 11 Lufteinlass 1 12 Buchse 1 13 Düse 1 14 O-Ring 1 15 Becherring 1 16 Verbindungsstück 1 17 Düse 1 18 Stellhebel 1 19 O-Ring 1 20 Verbindungshebel 1 21 Stift 1 22 Einstellknopf 1 23 Schraube 1 24 Behälter 1 25 Schraubenmutter 1 26 O-Ring 1 27 Schutzdeckel 1 28 Schraube 1 29 Schraubverschluss 1 30 Griffabdeckung 1 31 Düse 1 32 Düse 1 33 Düse 1 Wartung und Reinigung VERLETZUNGSGEFAHR! Trennen Sie das Produkt unbedingt von der Druck- luftversorgung, bevor Sie es reinigen. Reinigen Sie die Druckluft-Sandstrahlpistole

und den Strahlgutbehälter

nach jedem Abschluss der Arbeit. Blasen Sie hierzu die Druckluft-Sandstrahlpistole

und den Strahl- gutbehälter

mit Druckluft aus. Bewahren Sie die Druckluft-Sandstrahlpistole

nur in trockenen Räumen auf. Entsorgung Die Verpackung besteht aus umweltfreundlichen Ma- terialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Informationen Original- Konformitätserklärung Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Druckluft-Sandstrahlpistole PDSP 1000 D4, Modell- Nr.: HG03803, Version: 05 / 2018, auf das sich diese Erklärung bezieht, mit der Richtlinie 2006/42/EG übereinstimmt. Angewandte harmonisierte Norm: EN ISO 12100:2010 EN ISO 4414:2010 EN 1248:2001+A1 Seriennummer: IAN 29850512 DE/AT/CH Tobias Koenig Bereichsleiter / Dokumentenverantwortlicher OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND
