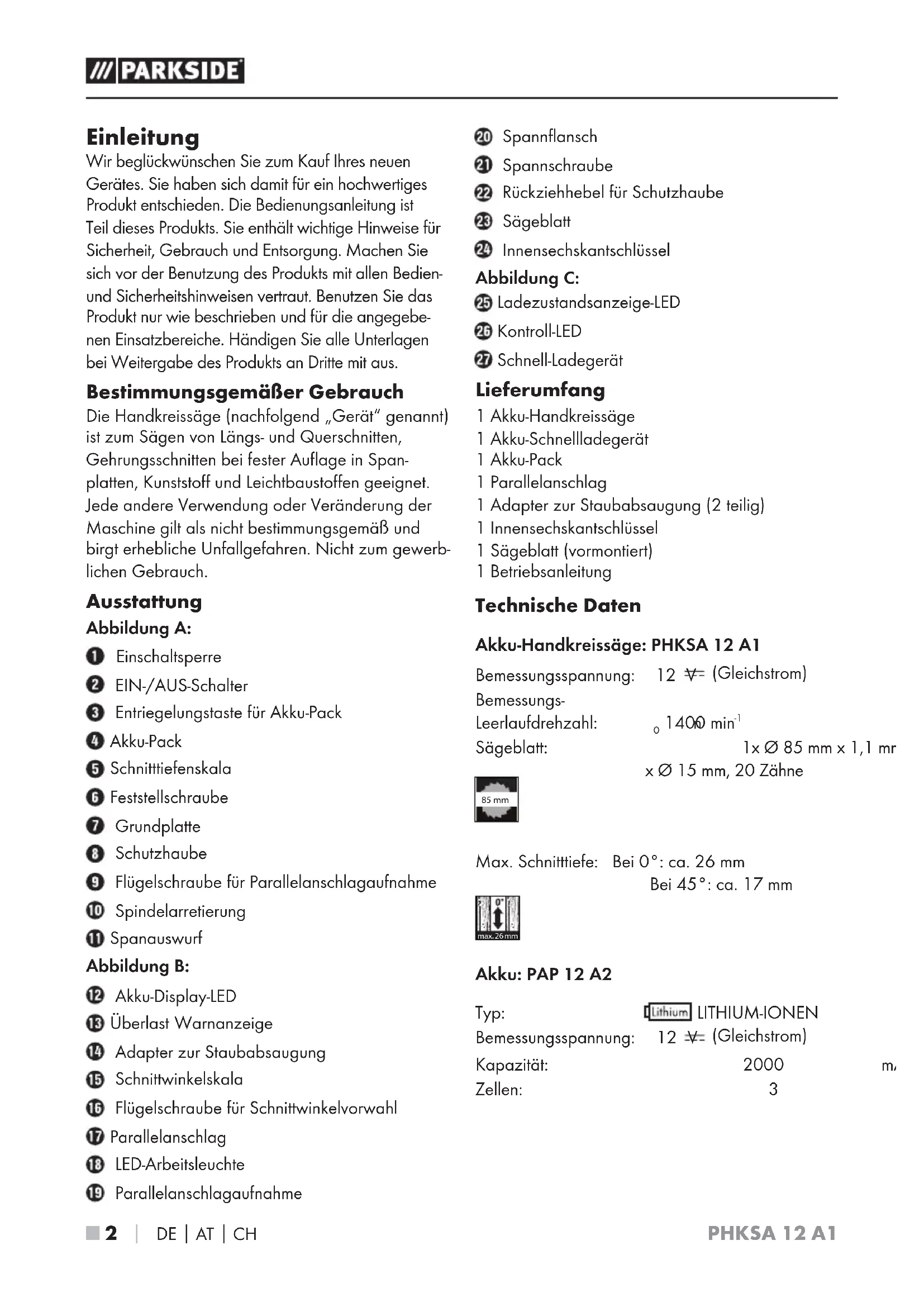

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebe- nen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Die Handkreissäge (nachfolgend „Gerät“ genannt) ist zum Sägen von Längs- und Querschnitten, Gehrungsschnitten bei fester Auflage in Span- platten, Kunststoff und Leichtbaustoffen geeignet. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerb- lichen Gebrauch. Ausstattung Abbildung A: Einschaltsperre EIN-/AUS-Schalter Entriegelungstaste für Akku-Pack Akku-Pack Schnitttiefenskala Feststellschraube Grundplatte Schutzhaube Flügelschraube für Parallelanschlagaufnahme Spindelarretierung Spanauswurf Abbildung B: Akku-Display-LED Überlast Warnanzeige Adapter zur Staubabsaugung Schnittwinkelskala Flügelschraube für Schnittwinkelvorwahl Parallelanschlag LED-Arbeitsleuchte Parallelanschlagaufnahme Spannflansch Spannschraube Rückziehhebel für Schutzhaube Sägeblatt Innensechskantschlüssel Abbildung C: Ladezustandsanzeige-LED Kontroll-LED Schnell-Ladegerät Lieferumfang 1 Akku-Handkreissäge 1 Akku-Schnellladegerät 1 Akku-Pack 1 Parallelanschlag 1 Adapter zur Staubabsaugung (2 teilig) 1 Innensechskantschlüssel 1 Sägeblatt (vormontiert) 1 Betriebsanleitung Technische Daten Akku-Handkreissäge: PHKSA 12 A1 Bemessungsspannung: 12 V (Gleichstrom) Bemessungs- Leerlaufdrehzahl: n

Sägeblatt: 1x Ø 85 mm x 1,1 mm x Ø 15 mm, 20 Zähne Max. Schnitttiefe: Bei 0°: ca. 26 mm Bei 45°: ca. 17 mm Akku: PAP 12 A2 Typ: LITHIUM-IONEN Bemessungsspannung: 12 V (Gleichstrom) Kapazität: 2000 mAh Zellen: 3 85 mmmax. 26 mmPHKSA 12 A1

 3 ■ Akku-Schnellladegerät: PLG 12 A2 EINGANG / Input: Bemessungsspannung: 230 - 240V

(Wechsel- strom), 50 Hz Leistungsaufnahme: 38 W AUSGANG / Output: Bemessungsspannung: 12,6 V (Gleichstrom) Bemessungsstrom: 2,4 A Ladedauer: ca. 60 min Sicherung (innen): 2 A T2A Schutzklasse: II / (Doppelisolierung) Geräuschemissionswert: Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L

= 3 dB Schallleistungspegel: L

= 3 dB Gehörschutz tragen! Schwingungsemissionswert: Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841: Sägen von Holz a h,W = 2,3 m/s

Unsicherheit K = 1,5 m/s

HINWEIS ► Die in diesen Anweisungen angegebenen Schwingungsemissionswert und Geräusche- missionswerte sind entsprechend einem ge- normten Prüfverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemis- sionswert und die Geräuschemissionswerte können auch zu einer einleitenden Einschät- zung der Belastung verwendet werden. WARNUNG! ► Die Schwingungs- und Geräuschemissionen können entsprechend der Art und Weise in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird, abweichen und können in manchen Fällen über dem in diesen Anweisungen angegebenen Werten liegen. Die Schwingungsbelastung könnte unter- schätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werk- zeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akku- betriebene Elektrowerkzeuge (ohne Netzleitung).PHKSA 12 A1 ■ 4 

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss- leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwen- dung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen. b) T ragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk- zeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Strom- versorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs befindet, kann zu Verletzungen führen.PHKSA 12 A1

 5 ■ e) Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrich- tungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherhe- tisregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passen- den Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmba- ren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Einsatz- werkzeug, Einsatzwerkeuge usw. entspre- chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge- sehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen.PHKSA 12 A1 ■ 6 

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metall- gegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennun- gen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder ver- änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Tem- peraturen über 130 °C (265°F) können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerk- zeug niemals außerhalb des in der Betriebs- anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrah- lung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

a) Lassen Sie Ihr Elektrowerkzeug nur von qua- lifiziertem Fachpersonal und nur mit Original Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- steIlen erfolgen. Gerätespezifische Sicherheitshinweise für Handkreissägen Sicherheitshinweise für alle Sägen Sägeverfahren a) GEFAHR! Kommen Sie mit Ihren Hän- den nicht in den Sägebereich und an das Sägeblatt. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sä- geblattes oder Verlust der Kontrolle zu minimieren. e) Halten Sie das Elektrowerkzeug an den isolier- ten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Me- tallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.PHKSA 12 A1

 7 ■ g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahme- bohrung (z. B. rautenförmig oder rund). Säge- blätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder- schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssi- cherheit. Weitere Sicherheitshinweise für alle Sägen Rückschlag - Ursachen und entsprechende Sicherheitshinweise ▯ Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt. ▯ Wenn sich das Sägeblatt in dem sich schlie- ßenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück. ▯ Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt heraus bewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rück- schlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper brin- gen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienper- son durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklem- men des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten kön- nen sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und zwar sowohl in der Nähe des Sägespalts als auch an der Kante. e) Verwenden Sie keine stumpfen oder beschä- digten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rück- schlag. f) Ziehen Sie vor dem Sägen die Schnitt-Tiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Säge- blatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.PHKSA 12 A1 ■ 8 

Funktion der unteren Schutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutz- haube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie z. B. „Tauch- und Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei allen anderen Sägearbeiten soll die untere Schutzhaube automatisch arbeiten. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein un- geschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts. Sicherheitshinweise für Ladegeräte ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet. WARNUNG! ■ Betreiben Sie das Gerät nicht mit beschä- digtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensge- fahr durch elektrischen Schlag. Ergänzende Anweisungen: ■ Verwenden Sie keine Schleifscheiben. ■ Verwenden Sie nur Sägeblätter mit Durchmes- sern entsprechend den Aufschriften auf der Säge. ■ Verwenden Sie das richtige Sägeblatt entspre- chend dem zu sägenden Werkstoff.PHKSA 12 A1

 9 ■ ■ Verwenden Sie nur Sägeblätter mit einer Drehzahl-Kennzeichnung, die der auf dem Elek- trowerkzeug angegebenen Drehzahl entspricht oder höher ist. ■ Sägeblätter, die zum Schneiden von Holz oder ähnlichen Werkstoffen vorgesehen sind, müssen der EN 847-1 entsprechen. ■ Vermeiden Sie das Überhitzen der Sägezahn- spitzen. ■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs. ■ Tragen Sie beim Sägen eine Staubmaske. ■ Verwenden Sie nur empfohlene Sägeblätter. ■ Immer einen Gehörschutz tragen! Sicherheitshinweise für Kreissägeblätter Schutzhandschuhe tragen! Atemschutz tragen! Schutzbrille tragen! Gehörschutz tragen! VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Originalzubehör / -zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist. Vor der Inbetriebnahme Akku-Pack entnehmen/laden/ einsetzen VORSICHT! ► Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. HINWEIS ► Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealer- weise mindestens 1 Stunde im Ladegerät auf. So gewährleisten Sie die volle Leistung des Akkus. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkür- zen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. ► Falls sich der Akku im Betrieb zu stark er- wärmt hat, ist ein Laden nicht möglich. Lassen Sie ihn zuerst abkühlen. ■ Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10°C oder oberhalb 40°C liegt.

1. Zur Entnahme des Akku-Packs

drücken Sie die Entriegelungstasten und ziehen den Akku- Pack aus dem Gerät.

2. Stecken Sie den Akku-Pack

in das Schnell- Ladegerät .

3. Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED leuchtet rot.

4. Die grüne Ladezustandsanzeige-LED

signali- siert Ihnen, dass der Ladevorgang abgeschlos- sen und der Akku-Pack einsatzbereit ist.

5. Schieben Sie den Akku-Pack

in das Gerät ein. Funktion der Schutzhaube prüfen ♦ Ziehen Sie den Rückziehhebel für Schutzhaube bis zum Anschlag. Die Schutzhaube

muss ohne zu klemmen be- wegbar sein und bei Loslassen des Rückziehhebels für die Schutzhaube selbst in die Ausgangsposi- tion zurückspringen. Inbetriebnahme Sägeblatt montieren / wechseln Sägeblatt nur bei gezogenem Akku-Pack wechseln!

1. Setzen Sie die Schnitttiefe (mittels Feststell-

schraube ) auf die minimalste Position, 0 mm.

2. Schwenken Sie die Schutzhaube

mit Hilfe des Rückziehhebels zurück und stellen Sie das Gerät ab.PHKSA 12 A1 ■ 10 

3. Betätigen Sie die Spindelarretierung

(bis sie einrastet) und halten Sie sie gedrückt.

4. Lösen Sie mit dem Innensechskant schlüssel

5. Nehmen Sie jetzt die Spannschraube und

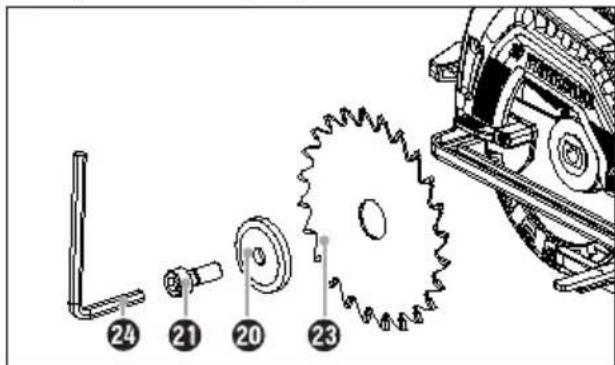

den Spannflansch ab (siehe auch Abb. A). Abb. A: Sägeblatt wechseln

6. Ziehen Sie die Schutzhaube

mit Hilfe des Rückziehhebels vollständig zurück und hal- ten Sie die Schutzhaube in dieser Position.

7. Entnehmen Sie das Sägeblatt

vorsichtig von unten aus dem Gerät.

5. Einbau des Sägeblattes entsprechend in umge-

kehrter Reihenfolge wie beschrieben vornehmen.

6. Betätigen Sie die Spindelarretierung (bis sie

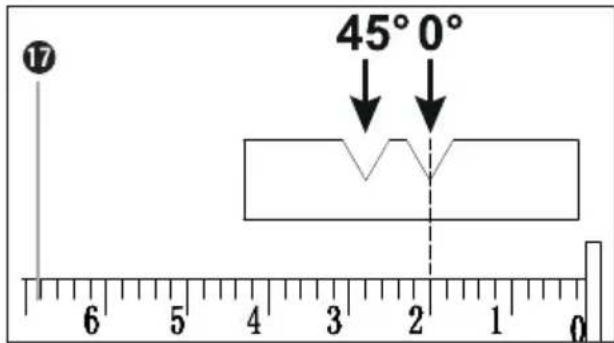

einrastet) und ziehen Sie mit dem Innensechs- kantschlüssel die Spannschraube fest. WARNUNG! ► Der Pfeil auf dem Sägeblatt muss mit dem Drehrichtungspfeil (Laufrichtung, an der Schutzhaube markiert) übereinstimmen. ■ Stellen Sie sicher, dass das Sägeblatt für die Drehzahl des Werkzeuges geeignet ist. Parallelanschlag ♦ Lösen Sie die Flügelschraube für die Paral- lelanschlagaufnahme und setzen Sie den Parallelanschlag in die Parallelanschlagauf- nahme ein. ♦ Stellen Sie die gewünschte Schnittbreite ein. Unter zu Hilfenahme der Skala auf dem Paral- lelanschlag und den Aussparungen in der Grundplatte (siehe auch Abb. B). Die rechte Aussparung in der Grundplatte ist für die Schnittwinkeleinstellung 0°. Die linke Aussparung in der Grundplatte ist für die Schnittwinkeleinstellung 45°. Abb. B: Schnittbreite 2 cm ♦ Ziehen Sie die Flügelschraube für die Parallel- anschlagaufnahme wieder fest. Staubabsaugung anschließen ♦ Stecken Sie den Adapter zur Staubabsaugung auf den Spanauswurf

Wahlweise je nach Durchmesser von der Staub- und Spanabsaugung. ♦ Schließen Sie eine zugelassene Staub- und Spanabsaugung an. HINWEIS ► Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschließen. Bedienung Ein- und ausschalten Einschalten: ♦ Drücken Sie die Einschaltsperre nach links oder rechts und halten diese gedrückt. ♦ Betätigen Sie den EIN-/AUS-Schalter . Die LED-Arbeitsleuchte leuchtet. Nachdem die Maschine angelaufen ist, können Sie die Einschaltsperre wieder loslassen. Ausschalten: ♦ Lassen Sie den EIN-/AUS-Schalter los. Akkuzustand ♦ Der Zustand wird in der Akku-Display-LED wie folgt angezeigt: ROT / ORANGE / GRÜN = maximale Ladung ROT / ORANGE = mittlere Ladung ROT = schwache Ladung – Akku aufladenPHKSA 12 A1

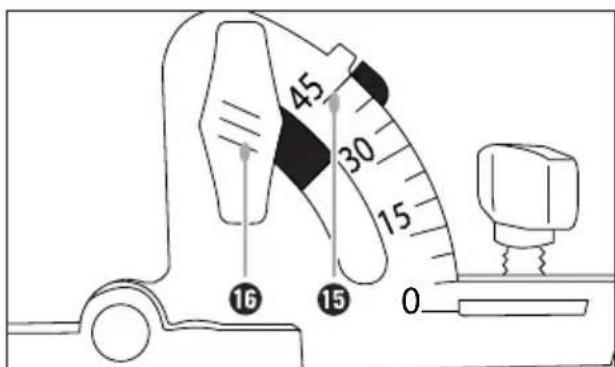

 11 ■ Überlast Warnung ♦ Falls das Gerät droht Schaden zu nehmen, leuchtet kurz die Überlast Warnanzeige auf. Das Gerät schaltet sich aus. Schnittwinkel einstellen Sie können den Schnittwinkel mit der Schnittwinkel- skala bestimmen. ■ Lösen Sie die Flügelschraube der Schnitt- winkelvorwahl. Stellen Sie den gewünschten Winkel an der Schnittwinkelskala anhand der Oberkante des schwarz hervorgehobenen Metallteils ein (siehe Abb. C). Ziehen Sie die Flügelschraube wieder fest.

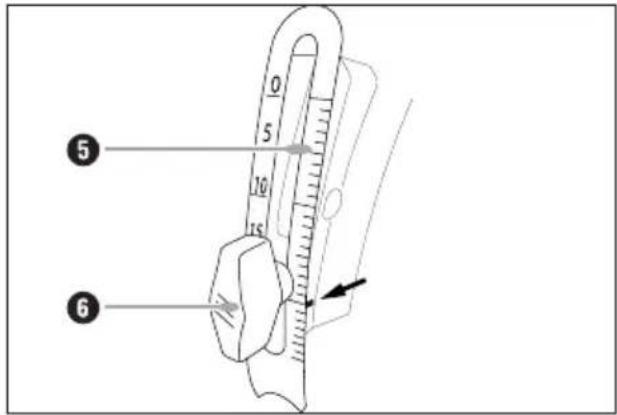

Abb. C: Schnittwinkel einstellen auf 45 Grad Schnitttiefe einstellen HINWEIS ► Die Schnitttiefe ca. 3 mm größer als die Materialstärke wählen. Dadurch erzielen Sie einen sauberen Schnitt. ♦ Lösen Sie die Feststellschraube und stellen Sie die gewünschte Schnitttiefe an der Schnitt- tiefenskala anhand der Referenzmarke ein (siehe Pfeilmarkierung Abb. D). Ziehen Sie die Feststellschraube wieder fest. Abb. D: Schnitttiefe einstellen Handhabung der Handkreissäge

1. Gerät – wie unter »Ein- und ausschalten« beschrie-

ben – einschalten und mit der vorderen Kante der Grundplatte auf das Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

oder an einer aufgezeichneten Linie aus. Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. Die Akku-Handkreissäge ist wartungsfrei. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.PHKSA 12 A1 ■ 12 

■ Die Schutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Halten Sie deshalb den Bereich um die Schutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. ■ Soll ein Lithium-Ionen-Akku längere Zeit gela- gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken. HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Akku, Ladegerät) können Sie über unsere Service - Hotline bestellen. Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll! Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die ange- botenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmate- rialien und trennen Sie diese gegeben- enfalls gesondert. Die Verpackungsma- terialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtver- waltung. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.PHKSA 12 A1

 13 ■ Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhan- dene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsan- leitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuch- licher und unsachgemäßer Behandlung, Gewaltan- wendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Service WARNUNG! ► Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.atPHKSA 12 A1 ■ 14 

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 302329 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

 15 ■ Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EG) EG-Niederspannungsrichtlinie (2014 / 35 / EU) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU)* *Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen: EN 62841-1:2015 EN 62841-2-5:2014 EN 60335-1:2012/A11:2014 EN 60335-2-29:2004/A2:2010 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typbezeichnung der Maschine: Akku-Handkreissäge PHKSA 12 A1 Herstellungsjahr: 02 - 2018 Seriennummer: IAN 302329 Bochum, 01.02.2018 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.PHKSA 12 A1 ■ 16 
