Produkttyp	Landwirtschaftlicher Sprühdrohne
Marke	DJI
Modell	Agras T30
Abmessungen (entfaltet)	2858 × 2685 × 790 mm (Arme und Propeller entfaltet)
Abmessungen (gefaltet)	1170 × 670 × 857 mm (Arme und Propeller gefaltet)
Gesamtgewicht (ohne Akku)	26,3 kg
Max. Abfluggewicht (Sprühung)	66,5 kg (auf Meereshöhe)
Max. Abfluggewicht (Streuung)	78 kg (auf Meereshöhe)
Tankkapazität	30 L
Anzahl der Sprühdüsen	16
Max. Durchflussrate	7,2 L/min (Düsen XR11001VS)
Flugakku
Flugzeit (stationär)	20,5 min (mit 36,5 kg Abfluggewicht)
Max. Fluggeschwindigkeit	10 m/s
Übertragungsreichweite	Bis zu 7 km (FCC)
Radarsystem	Omnidirektionales digitales Radar + nach oben gerichtetes Radar
Schutzklasse	IP67
Betriebstemperatur	0 bis 45 °C
Hauptfunktionen	Automatisches Sprühen, Routenplanung, Hindernisvermeidung, Rückkehr zum Startpunkt, Geländeverfolgung
Wartung und Reinigung	Reinigung mit Wasser nach jedem Einsatz, Reinigung der Düsen und Siebe
Sicherheit	Nicht bei starkem Wind fliegen, lokale Vorschriften beachten, Pestizide vorsichtig verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar (Propeller, Akkus, Düsen, Siebe); Reparatur durch DJI oder autorisierte Zentren
Funkfernsteuerung	Smart Controller Enterprise, 5,5-Zoll-Bildschirm, interner+externer Akku, Akkulaufzeit 4 h

Häufig gestellte Fragen - Agras T30 DJI

Wie bereite ich die Drohne vor dem ersten Flug vor?

Stellen Sie vor dem ersten Flug sicher, dass der Flugakku und die Fernsteuerung geladen sind. Entfalten Sie die Arme und Propeller, setzen Sie den Akku ein, schalten Sie zuerst die Fernsteuerung und dann die Drohne ein. Aktivieren Sie das Gerät über die DJI Agras App (erfordert ein DJI-Konto und Internetverbindung). Führen Sie die Kompasskalibrierung durch, falls erforderlich.

Wie kalibriere ich den Durchflussmesser?

Füllen Sie den Tank mit etwa 2 L Wasser. Verwenden Sie die automatische Entlüftungsfunktion, indem Sie die Sprühtaste 2 Sekunden lang gedrückt halten. Gehen Sie in der App zu 'Einstellungen > Durchflussmesser-Kalibrierung' und starten Sie die Kalibrierung. Sie dauert 25 Sekunden. Überprüfen Sie das Ergebnis in der App.

Wie plane ich ein Feld mit der App?

Tippen Sie in der DJI Agras App auf 'Feld planen'. Sie können mit der Fernsteuerung (mit RTK-Dongle empfohlen) entlang der Feldgrenzen gehen und mit der C2-Taste Markierungen setzen. Markieren Sie Hindernisse mit der C1-Taste. Passen Sie Wegpunkte und Route im Menü 'Feld bearbeiten' an. Speichern Sie den Plan.

Was tun bei Signalverlust?

Bei Verlust des Fernsteuerungssignals löst die Drohne automatisch den Failsafe RTH (Rückkehr zum Startpunkt) aus oder schwebt je nach Einstellung. Sie kehrt unter Vermeidung geplanter Hindernisse zum Startpunkt zurück. Sobald das Signal wiederhergestellt ist, können Sie die Kontrolle wieder übernehmen.

Wie reinige ich die Drohne nach dem Einsatz?

Warten Sie nach jedem Sprühtag, bis die Drohne abgekühlt ist. Füllen Sie den Tank mit sauberem Wasser oder Seifenlauge und sprühen Sie bis zur Leerung (3 Mal wiederholen). Entfernen und reinigen Sie Düsen, Siebe und Filter. Waschen Sie den Körper mit Wasser (IP67) und einer weichen Bürste, dann trocknen Sie ihn mit einem trockenen Tuch. Reinigen Sie die Fernsteuerung mit einem feuchten Tuch.

Welchen Akku soll ich für die Drohne verwenden?

Verwenden Sie nur den zugelassenen DJI Intelligent Flight Akku, Modell BAX501-29000mAh-51,8V. Überprüfen Sie vor jedem Flug den Ladezustand. Laden Sie mit der mitgelieferten Ladestation und dem Netzteil.

Kann ich bei Regen fliegen?

Nein, es wird davon abgeraten, bei Regen, Nebel oder Schnee zu fliegen. Schlechte Wetterbedingungen (Wind >28 km/h, Niederschlag >25 mm in 12 h) sind untersagt. Die Drohne ist IP67, aber der Einsatz bei Nässe kann Sicherheit und Leistung beeinträchtigen.

Wie aktiviere ich die automatische Rückkehr?

Die automatische Rückkehr (RTH) kann durch Gedrückthalten der RTH-Taste an der Fernsteuerung ausgelöst werden (Smart RTH). Sie aktiviert sich auch automatisch bei Signalverlust (Failsafe RTH), wenn in der App entsprechend eingestellt. Die Drohne kehrt unter Hindernisvermeidung zum Startpunkt zurück.

Was ist die maximale Nutzlast?

Die maximale Nutzlast hängt vom Modus ab. Im Sprühmodus beträgt das maximale Abfluggewicht 66,5 kg (einschließlich Drohne und vollem 30-kg-Tank). Im Streumodus für Feststoffe beträgt das maximale Gewicht 78 kg auf Meereshöhe. Überschreiten Sie nicht die von der App empfohlene Grenze.

Wie aktualisiere ich die Firmware?

Verbinden Sie die Fernsteuerung über WLAN oder 4G (mit Dongle) mit dem Internet. Öffnen Sie die DJI Agras App. Gehen Sie zu den Einstellungen und suchen Sie nach Updates. Folgen Sie den Anweisungen, um Drohne und Fernsteuerung zu aktualisieren. Stellen Sie sicher, dass der Akku ausreichend geladen ist.

BEDIENUNGSANLEITUNG Agras T30 DJI

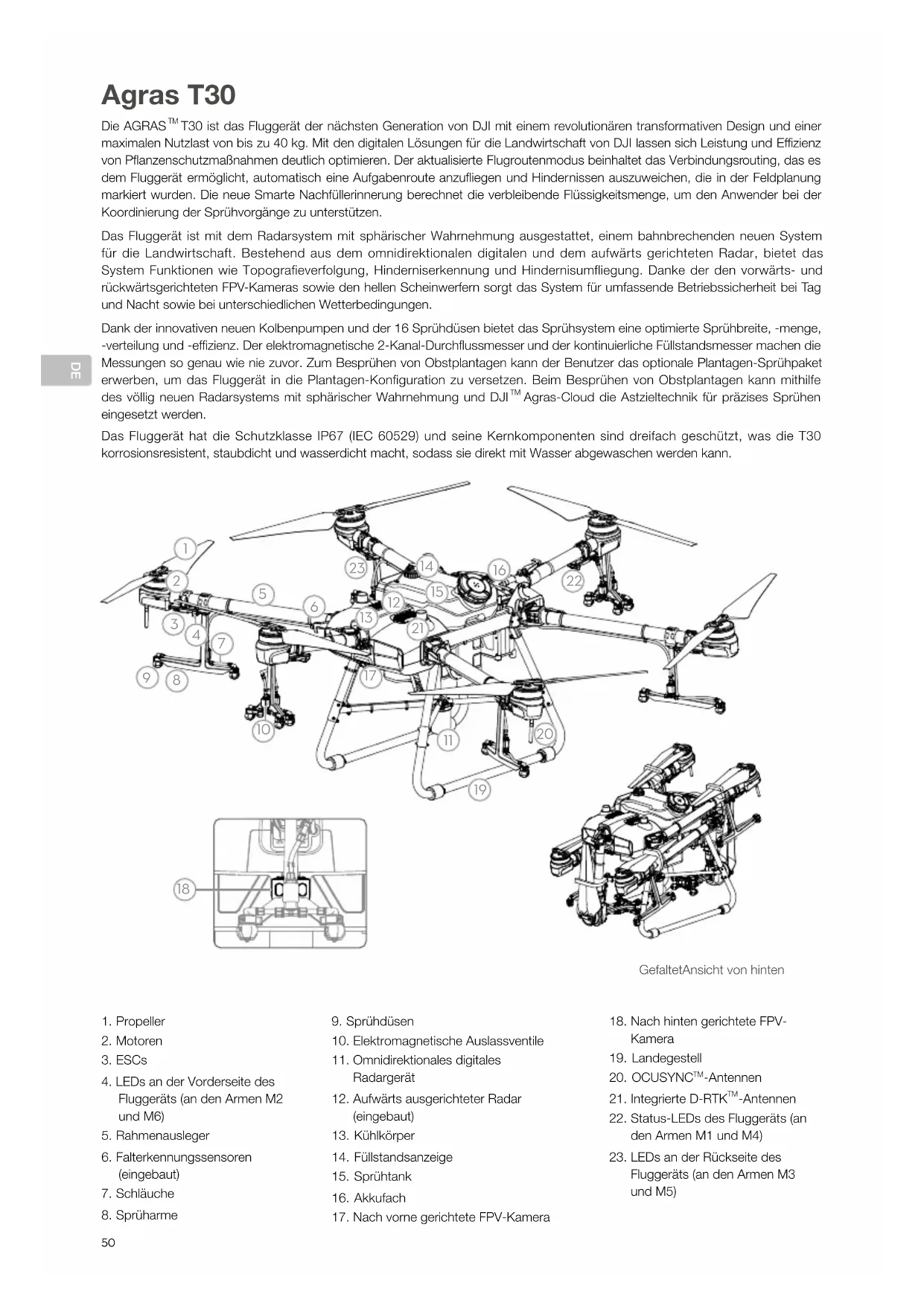

Die AGRAS™ T30 ist das Fluggerät der nächsten Generation von DJI mit einem revolutionären transformativen Design und einer maximalen Nutzlast von bis zu 40 kg. Mit den digitalen Lösungen für die Landwirtschaft von DJI lassen sich Leistung und Effizienz von Pflanzenschutzmaßnahmen deutlich optimieren. Der aktualisierte Flugroutenmodus beinhaltet das Verbindungsrouting, das es dem Fluggerät ermöglicht, automatisch eine Aufgabenroute anzufliegen und Hindernissen auszuweichen, die in der Feldplanung markiert wurden. Die neue Smarte Nachfüllerinnerung berechnet die verbleibende Flüssigkeitsmenge, um den Anwender bei der Koordinierung der Sprühvorgänge zu unterstützen.

Das Fluggerät ist mit dem Radarsystem mit sphärischer Wahrnehmung ausgestattet, einem bahnbrechenden neuen System für die Landwirtschaft. Bestehend aus dem omnidirektionalen digitalen und dem aufwärts gerichteten Radar, bietet das System Funktionen wie Topografieverfolgung, Hinderniserkennung und Hindernisumfliegung. Danke der den vorwärts- und rückwärtsgerichteten FPV-Kameras sowie den hellen Scheinwerfern sorgt das System für umfassende Betriebssicherheit bei Tag und Nacht sowie bei unterschiedlichen Wetterbedingungen.

Dank der innovativen neuen Kolbenpumpen und der 16 Sprühdüsen bietet das Sprühsystem eine optimierte Sprühbreite, -menge, -verteilung und -effizienz. Der elektromagnetische 2-Kanal-Durchflussmesser und der kontinuierliche Füllstandsmesser machen die Messungen so genau wie nie zuvor. Zum Besprühen von Obstplantagen kann der Benutzer das optionale Plantagen-Sprühpaket erwerben, um das Fluggerät in die Plantagen-Konfiguration zu versetzen. Beim Besprühen von Obstplantagen kann mithilfe des völlig neuen Radarsystems mit sphärischer Wahrnehmung und DJI ^TM Agras-Cloud die Astzieltechnik für präzises Sprühen eingesetzt werden.

Das Fluggerät hat die Schutzklasse IP67 (IEC 60529) und seine Kernkomponenten sind dreifach geschützt, was die T30 korrosionsresistent, staubdicht und wasserdicht macht, sodass sie direkt mit Wasser abgewaschen werden kann.

GefaltetAnsicht von hinten

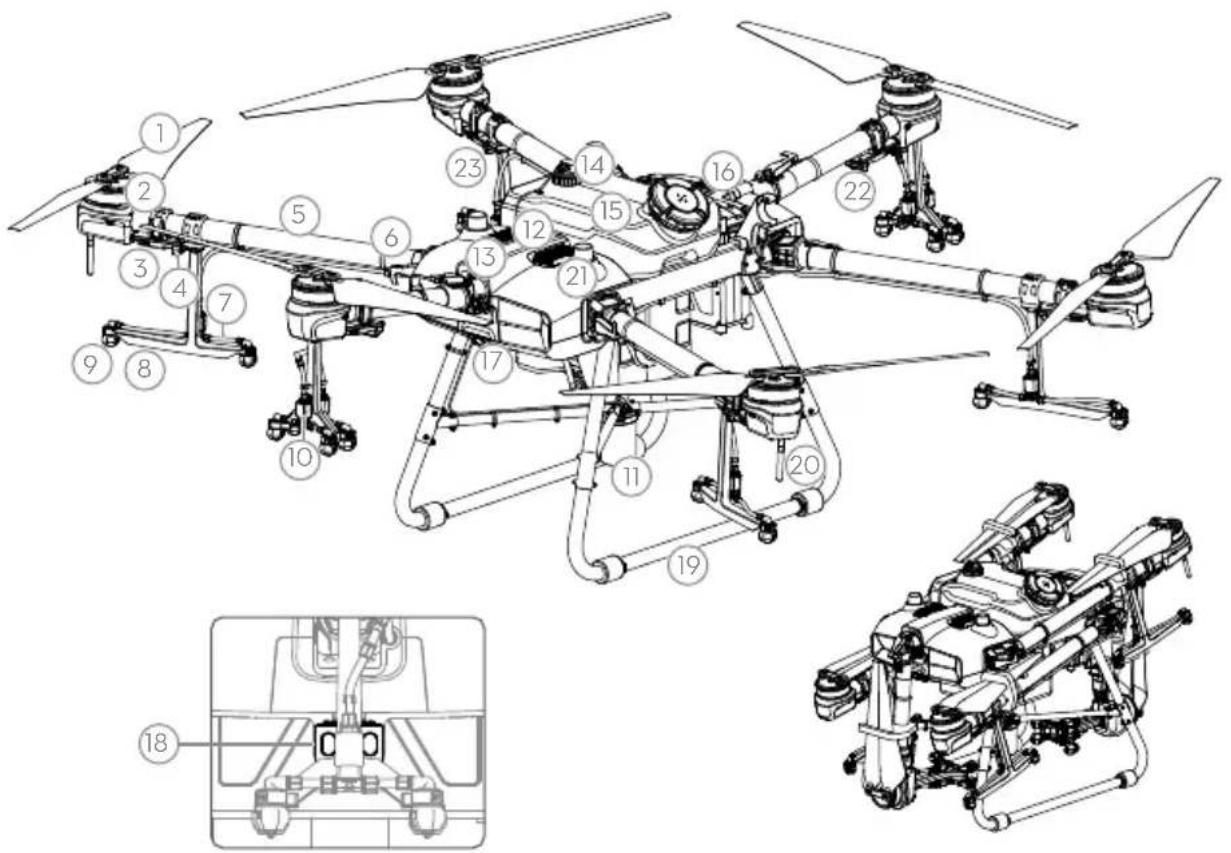

1. Propeller

2. Motoren

3. ESCs

4. LEDs an der Vorderseite des Fluggeräts (an den Armen M2 und M6)

5. Rahmenausleger

6. Falterkennungssensoren (eingebaut)

7. Schläuche

8. Sprüharme

9. Sprühdüsen

10. Elektromagnetische Auslassventile

11. Omnidirektionales digitales Radargerät

12. Aufwärts ausgerichteter Radar (eingebaut)

13. Kühlkörper

14. Füllstandsanzeige

15. Sprühtank

16. Akkufach

17. Nach vorne gerichtete FPV-Kamera

18. Nach hinten gerichtete FPV-Kamera

19. Landegestell

20. OCUSYNC™-Antennen

21. Integrierte D-RTK™-Antennen

22. Status-LEDs des Fluggeräts (an den Armen M1 und M4)

23. LEDs an der Rückseite des Fluggeräts (an den Armen M3 und M5)

Fernsteuerung

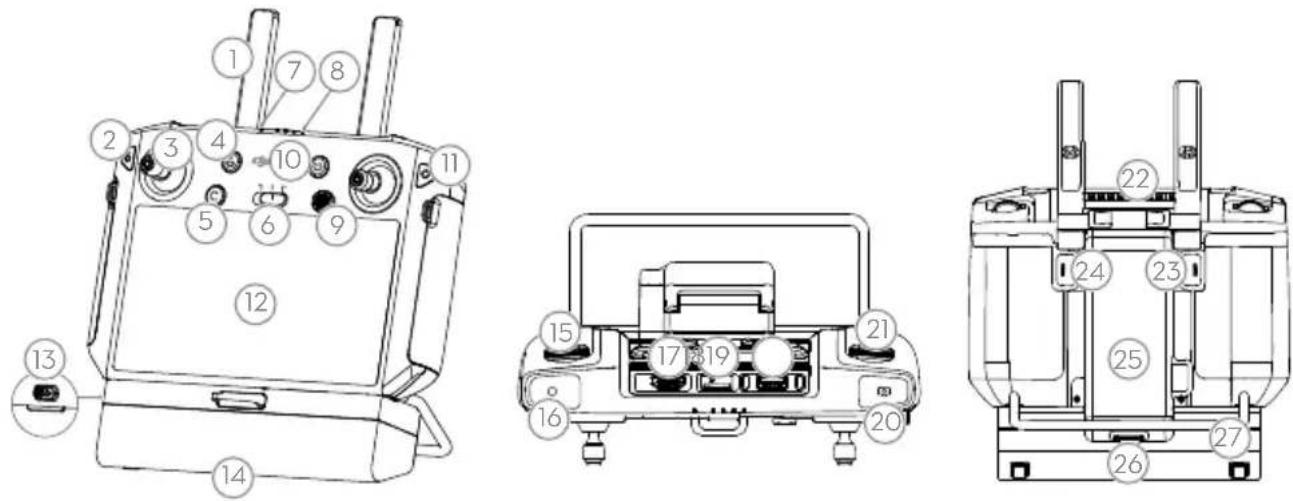

Die Smart-Fernsteuerung Enterprise nutzt die DJI OcuSync Enterprise-Übertragungstechnologie, hat eine maximale Übertragungsreichweite von bis zu 7 km* und unterstützt sowohl Wi-Fi als auch Bluetooth. Die Fernsteuerung verfügt über einen eignen hellen 5,5-Zoll-Bildschirm und wird mit der aktualisierten DJI Agras-App ausgeliefert, die eine reibungslose und einfache Bedienung ermöglicht. Operationen lassen sich auf den Zentimeter genau planen, wenn der RTK-Dongle an die Fernsteuerung angeschlossen ist. Der Multi-Fluggerät-Modus* der Fernsteuerung kann verwendet werden, um die gleichzeitige Bedienung von mehreren Fluggeräten zu koordinieren, wodurch den Piloten ein effizientes Arbeiten ermöglicht wird. Sowohl der integrierte Akku als auch der externe Akku können verwendet werden, um die Fernsteuerung mit Strom zu versorgen. Die Fernsteuerung hat eine Betriebszeit von bis zu 4 Stunden und ist damit ideal für lange und intensive Einsätze geeignet.

1. Antennen
2. Zurück-/Funktions-Taste
3. Steuerknüppel
4. Rückkehrtaste
5. Taste C3 (individualisierbar)
6. Flugmodusschalter
7. Status-LED
8. Akkustand-LEDs

9. 5D-Taste (individualisierbar)

10. Netztaste

11. Bestätigungstaste
12. Touchscreen
13. USB-C Ladeanschluss
14. Abdeckung des Dongle-Fachs
15. Aufwandmengen-Einstellrad
16. Sprühtaste
17. HDMI-Anschluss

18. microSD-Kartensteckplatz

19. USB-A-Anschluss

20. FPV/Taste zum Wechseln der Karte
21. Rädchen für künftige Funktionen
22. Luftauslass
23. Taste C1 (individualisierbar)
24. Taste C2 (individualisierbar)
25. Akkuabdeckung
26. Entriegelungstaste für Akkuabdeckung
27. Griff

In der Abbildung unten sind die Bewegungen dargestellt, die mit den beiden Steuerknüppeln ausgeführt werden können, wobei Modus 2 als Beispiel dient. Im Modus 2 regelt der linke Steuerknüppel die Flughöhe und Flugrichtung des Fluggeräts, während der rechte Steuerknüppel die Vorwärts-, Rückwärts-, Links- und Rechtsbewegung steuert.

Linker Lefte Stirkürigelt Sticker Steuerknüppel Aufwarts

Linkardrebeh
FlachtsRigkeiten

Forward

Nach liblett schwenken
Nightrechts schwenken

Sicheres fliegen

Zur eigenen Sicherheit und zur Sicherheit anderer Personen in der Nähe ist es wichtig, die grundlegenden Flugrichtlinien zu verstehen.

1. Bei Flug in offenem Gelände: Achten Sie auf Strommasten und andere Hindernisse. Das Fluggerät darf NICHT über Menschen, Tiere oder Gewässer oder in der Nähe von Menschen, Tieren und Gewässern geflogen werden.
2. Behalten Sie stets die Kontrolle: Halten Sie die Fernsteuerung stets mit beiden Händen fest und sorgen Sie dafür, dass Sie beim Fliegen die Kontrolle über das Fluggerät behalten. Dies gilt auch, wenn Sie intelligente Funktionen nutzen, wie z. B. die Betriebsmodi „Route“ und „A-B Route“ und „Smart Return-to-Home“ (Intelligente Rückkehrfunktion).
3. Behalten Sie das Fluggerät immer im Blick: Halten Sie das Fluggerät stets auf Sichtlinie und vermeiden Sie es, hinter Gebäuden oder anderen Hindernissen zu fliegen, die Ihre Sicht auf das Fluggerät behindern.
4. Achten Sie auf die Flughöhe: Zur Sicherheit von bemannten Fluggeräten und anderem Flugverkehr müssen Sie auf einer Flughöhe von unter 100 m fliegen. Sie müssen dabei stets alle örtlichen Gesetze und Vorschriften einhalten.

Weitere Informationen zu kritischen Sicherheitsfunktionen, wie z. B. GEO-Zonen, finden Sie auf https://www.dji.com/flysafe.

Anforderungen an die Flugumgebung

1. Das Fluggerät darf bei Windgeschwindigkeiten von über 18 km/h NICHT zum Sprühen eingesetzt werden.
2. Betreiben Sie das Fluggerät NICHT bei ungünstigen Wetterbedingungen, wie z. B. bei Windgeschwindigkeiten von über 28 km/h, starkem Regen (Niederschlagsmengen von über 25 mm in 12 Stunden), Schnee oder Nebel.
3. Fliegen Sie NICHT mehr als 4,5 km über dem Meeresspiegel.
4. Die DJI Agras-App macht intelligente Empfehlungen für das maximale Ladegewicht des Tanks auf Basis des aktuellen Status und der Umgebung des Fluggeräts. Überschreiten Sie beim Nachfüllen des Tanks nicht die empfohlene Nutzlastgrenze. Andernfalls kann dies die Flugsicherheit beeinträchtigen.
5. Stellen Sie sicher, dass ein starkes GNSS-Signal besteht und die D-RTK-Antennen während des Betriebs nicht blockiert sind.

Rückkehrfunktion (RTH)

Das Fluggerät kehrt in den folgenden Situationen automatisch zum Startpunkt zurück:

Intelligente Rückkehrfunktion: Der Benutzer hält die Rückkehrfunktionstaste gedrückt.

Sicherheitsbedingte Rückkehrfunktion: Das Fernsteuerungssignal ist unterbrochen.*

Befindet sich ein Hindernis innerhalb eines Abstands von 20 m zum Fluggerät, dann bremst das Fluggerät ab und verweilt im Schwebeflug. Das Fluggerät bricht die Rückkehrfunktion ab und wartet auf weitere Kommandos.

Wenn die Rückkehrfunktion während der Routenoperationen ausgelöst wird, kann das Fluggerät eine Flugroute für die Rückkehrfunktion berechnen, um die bei der Routenplanung für das Feld hinzugefügten Hindernisse zu umfliegen.

* Das Fluggerät führt die Rückkehrfunktion aus oder geht in den Schwebeflug über, falls das Fernsteuerungssignal unterbrochen wird. Die Aktion lässt sich in der App einstellen. Die sicherheitsbedingte Rückkehrfunktion ist nur verfügbar, wenn Rückkehrfunktion eingerichtet ist.

- Die Hindernisvermeidung ist deaktiviert, wenn sich das Fluggerät im Attitude-Modus befindet, der z. B. bei schwachem GNSS-Signal aktiviert wird. Beachten Sie, dass die Hindernisvermeidung nicht zuverlässig ist, wenn Sie das Fluggerät in einer Umgebung einsetzen, in der das Radarmodul nicht normal arbeiten kann. In solchen Situationen ist besondere Vorsicht geboten.

Verwendung von Pestiziden

1. Vermeiden Sie die Verwendung von Pestiziden mit Pulverformulierungen so weit wie möglich, da diese die Lebensdauer des Sprühsystems reduzieren können.
2. Pestizide sind giftig und stellen ernsthafte Sicherheits- und Gesundheitsrisiken dar. Die Pestizide sind nur unter strikter Einhaltung der Spezifikationen zu verwenden.
3. Verwenden Sie zum Mischen der Pestizide sauberes Wasser und filtern Sie die Flüssigkeit enthaltende Mischung vor dem Einfüllen in den Sprühtank, um ein Verstopfen des Siebs zu vermeiden.
4. Ein wirksamer Einsatz von Pestiziden hängt von den folgenden Faktoren ab: Pestiziddichte, Aussprührate, Sprühabstand, Fluggerätgeschwindigkeit, Windgeschwindigkeit, Windrichtung, Temperatur und Luftfeuchtigkeit. Beim Einsatz von Pestiziden sind alle Faktoren zu berücksichtigen.
5. Die Sicherheit von Personen, Tieren oder der Umwelt darf dabei jedoch NICHT gefährdet werden.

Zur eigenen Sicherheit und zur Sicherheit anderer Personen in der Nähe ist es wichtig, die grundlegenden Flugrichtlinien zu verstehen. Lesen Sie unbedingt den Haftungsausschluss und die Sicherheitsvorschriften.

Verwendung der T30

1. Die Intelligent Flight Battery vorbereiten

Verwenden Sie nur DJI-Fluggerät-Akkus (Modell: BAX501-29000mAh-51.8V). Überprüfen Sie vor dem Fliegen den Akkustand und laden Sie den Akku auf, wie es in dem entsprechenden Handbuch beschrieben ist.

2. Fluggerät vorbereiten

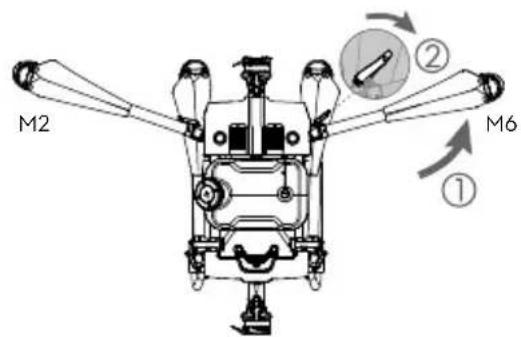

Falten Sie die Arme M2 und M6 auseinander und ziehen Sie die beiden Armverschlüsse fest. Vermeiden Sie, sich die Finger einzuklemmen.

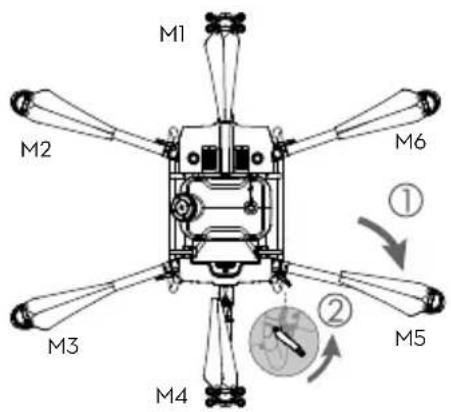

Falten Sie die Arme M3 und M5 und dann die Arme M1 und M4 auseinander. Befestigen Sie dann die vier Armverriegelungen. Vermeiden Sie, sich die Finger einzuklemmen.

Falten Sie die Propellerblätter auseinander.

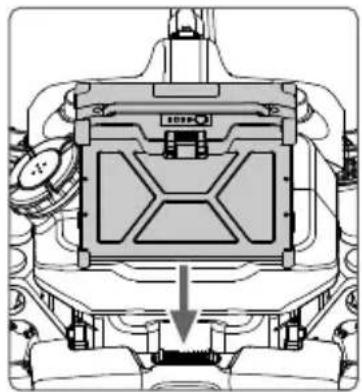

Setzen Sie die Intelligent Flight Battery im Fluggerät ein. Achten Sie auf darauf, dass Sie ein Klicken hören.

• Achten Sie darauf, dass der Akku fest im Fluggerät eingesetzt ist. Der Akku darf nur eingesetzt oder entfernt werden, wenn das Fluggerät ausgeschaltet ist.
• Um den Akku zu entfernen, halten Sie die Klemme gedrückt und heben Sie den Akku an.
• Falten Sie die Arme M3 und M5 zusammen, gefolgt von den Armen M2 und M6. Vergewissern Sie sich, dass die Arme in die Aufbewahrungshalterungen auf beiden Seiten des Fluggeräts eingesetzt sind. Andernfalls können die Arme beschädigt werden. Die Arme M1 und M4 müssen vorsichtig angehoben und gesenkt werden, um Verschleiß zu reduzieren.

3. Fernsteuerung vorbereiten

Laden der Akkus

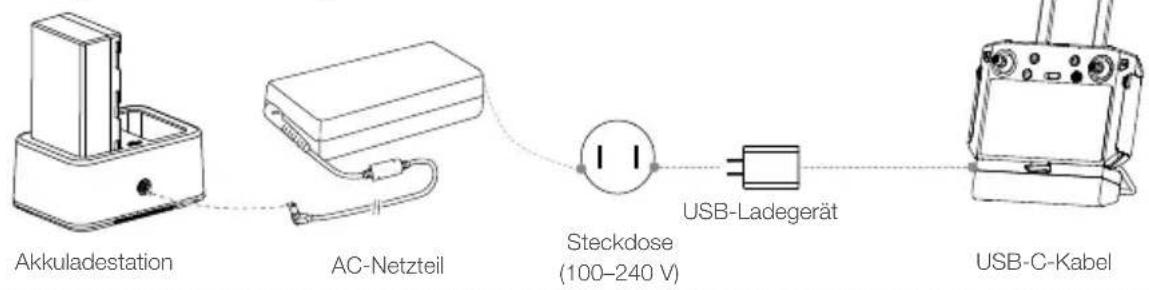

Laden Sie die externe Intelligent Battery auf. Verwenden Sie dazu die Akkuladestation und das AC-Netzteil. Laden Sie den internen Akku der Fernsteuerung auf. Verwenden Sie dazu das USB-Ladegerät und das USB-C-Kabel. Laden Sie die Akkus vor dem erstmaligen Gebrauch vollständig auf.

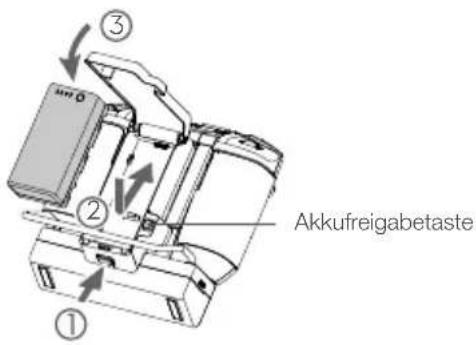

Den externen Akku befestigen

① Drücken Sie die Entriegelungstaste für Akkuabdeckung auf der Rückseite der Fernsteuerung nach unten, um die Abdeckung zu öffnen.
② Setzen Sie die Intelligent Battery in das Fach ein und drücken Sie darauf.
③ Schließen Sie die Abdeckung.

- Um die Intelligent Battery zu entfernen, halten Sie die Akkufreigabetaste gedrückt und drücken Sie den Akku nach unten.

Einsetzen des 4G-Dongle und der SIM-Karte

• Verwenden Sie nur einen von DJI zugelassenen Dongle. Der Dongle unterstützt verschiedene Netzwerkstandards. Verwenden Sie eine SIM-Karte, die mit dem ausgewählten Mobilfunkanbieter kompatibel ist, und wählen Sie einen mobilen Datentarif entsprechend dem geplanten Nutzungsumfang aus.
• Der Dongle und die SIM-Karte werden benötigt, damit die Fernsteuerung auf bestimmte Netzwerke und Plattformen, wie z. B. auf die DJI Agras Management-Plattform, zugreifen kann. Stellen Sie sicher, diese korrekt einzusetzen. Andernfalls steht der Netzwerkzugang nicht zur Verfügung.

Entfernen Sie die Donglefachabdeckung.

Stellen Sie sicher, dass die SIM-Karte in den Dongle eingesetzt ist. Verbinden Sie dann den Dongle mit dem USB-Anschluss und führen Sie einen Dongle-Test durch.*

Befestigen Sie erneut die Abdeckung und sorgen Sie dafür, dass diese fest sitzt.

* Testprozedur: Drücken Sie einmal kurz auf die Netztaste der Fernsteuerung und halten Sie sie dann gedrückt, um die Fernsteuerung einzuschalten. Tippen Sie in der DJI Agras-App auf 🌐 und wählen Sie „Network Diagnostics“ (Netzwerkdiagnose) aus. Wenn der Status aller Geräte in der Netzwerkkette grün angezeigt wird, dann funktionieren Dongle und SIM-Karte richtig.

RTK-Dongle befestigen

Bei Verwendung der RTK-Planungsmethode zur Planung des Einsatzgebiets müssen Sie den RTK-Dongle am USB-A-Anschluss an der Fernsteuerung einstecken.

Den Akkustand prüfen

Drücken Sie einmal auf die Netztaste auf der Fernsteuerung, um den internen Akkustand zu prüfen. Drücken Sie zum Ein- oder Ausschalten einmal kurz darauf und halten Sie die Taste dann zwei Sekunden lang gedrückt.

Drücken Sie einmal auf die Akkustands-Taste an der externen Intelligent Battery, um den Akkustand zu prüfen.

- Bei der Verwendung einer externen Intelligent Battery ist es immer noch notwendig, sicherzustellen, dass der interne Akku etwas Strom hat. Andernfalls kann die Fernsteuerung nicht eingeschaltet werden.

Ausrichtung der Antennen

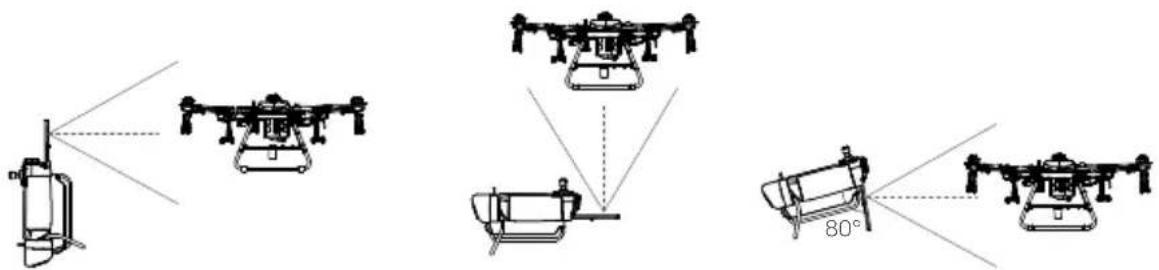

Ziehen Sie die Antennen heraus und richten Sie diese aus. Die Position der Antennen wirkt sich auf die Stärke des Fernsteuerungssignals aus. Für eine optimale Verbindung zwischen Fernsteuerung und Fluggerät muss der Winkel zwischen den Antennen und der Rückseite der Fernsteuerung 80° oder 180° betragen.

Das Fluggerät sollte sich immer innerhalb des optimalen Sendebereichs befinden. Richten Sie bei schwachem Signal die Antennen erneut aus, oder verringern Sie die Entfernung.

Optimale Übertragungsreichweite

• Vermeiden Sie den Gebrauch von kabellosen Geräten, die dieselben Frequenzbänder nutzen wie die Fernsteuerung.
• Wird der RTK-Dongle zur RTK-Planung verwendet, muss das Modul nach Abschluss der Planung von der Fernsteuerung getrennt werden. Andernfalls wird die Kommunikationsleistung der Fernsteuerung beeinträchtigt.

4. Startvorbereitungen

A. Stellen Sie das Fluggerät in offenem Gelände auf einen flachen Untergrund, wobei die Rückseite des Fluggeräts Ihnen zugewandt ist.
B. Sorgen Sie dafür, dass die Propeller sicher befestigt sind und sich keine Fremdkörper in oder auf den Motoren und Propellern befinden. Die Propellerblätter und -arme müssen ausgefaltet und die Armverriegelungen fest angezogen sein.

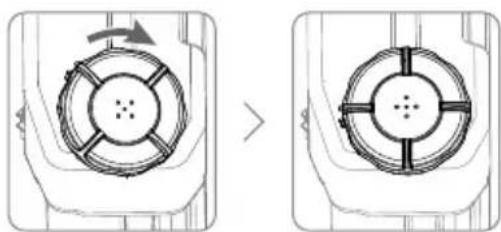

C. Stellen Sie sicher, dass der Sprühtank und der Fluggerätakku ordnungsgemäß befestigt sind.

D. Füllen Sie den Sprühtank mit Flüssigkeit und befestigen Sie die Abdeckung. Stellen Sie sicher, dass die vier Linien auf der Abdeckung in horizontaler und vertikaler Richtung ausgerichtet sind.

E. Schalten Sie die Fernsteuerung ein, sorgen Sie dafür, dass die DJI Agras-App offen ist und schalten Sie dann das Fluggerät ein.

- Beim ersten Einsatz des Fluggeräts müssen Sie es mit der DJI Agras-App aktivieren. Dazu sind ein DJI-Konto und eine Internetverbindung erforderlich.

Kompass kalibrieren

Wenn die App Sie auffordert, eine Kompasskalibrierung vorzunehmen, tippen Sie auf 🚙 dann auf 🚙 und wischen Sie nach unten. Wählen Sie „Advanced Settings“ (Erweiterte Einstellungen), dann „IMU“ (IMU) und „Compass Calibration“ (Kompasskalibrierung). Tippen Sie unter „Compass Calibration“ (Kompasskalibrierung) auf „Calibration“ (Kalibrierung) und folgen Sie dann den Anleitungen auf dem Bildschirm.

Ablassen von in den Schläuchen eingeschlossener Luft

Die T30 verfügt über eine automatische Entlüftungsfunktion für Lufteinschlüsse. Wenn eingeschlossene Luft entfernt werden muss, halten Sie die Sprühtaste zwei Sekunden lang gedrückt. Das Fluggerät entlüftet dann automatisch, bis die eingeschlossene Luft vollständig abgelassen ist.

Durchflussmesser kalibrieren

Stellen Sie sicher, den Durchflussmesser vor der ersten Verwendung zu kalibrieren. Andernfalls kann die Sprühleistung beeinträchtigt werden.

A. Vorbereitung

① Füllen Sie den Sprühtank mit ungefähr 2 l Wasser.
② Verwenden Sie die automatische Entlüftungsfunktion, um die eingeschlossene Luft abzulassen. Der Anwender kann die eingeschlossene Luft auch manuell entfernen. Drücken Sie die Sprühtaste, um die eingeschlossene Luft auszusprühen, und drücken Sie die Taste erneut, sobald die gesamte eingeschlossene Luft abgelassen wurde.

B. Kalibrierung

① Tippen Sie in der App auf „Execute Task“ (Operation ausführen), um auf die Betriebsansicht zuzugreifen. Tippen Sie auf und dann auf . Wischen Sie dann nach oben und tippen Sie auf der rechten Seite des Abschnitts „Durchflussmesser-Kalibrierung“ auf „Calibration“ (Kalibrierung).
② Tippen Sie auf „Start Calibration“ (Kalibrierung starten), um zu beginnen. Die Kalibrierung ist nach 25 Sekunden abgeschlossen und deren Ergebnisse werden in der App angezeigt.

• Der Benutzer kann fortfahren, sobald die Kalibrierung erfolgreich abgeschlossen ist.
• Schlägt die Kalibrierung fehl, tippen Sie auf „?“, um das Problem anzuzeigen und zu beseitigen. Führen Sie eine Neukalibrierung durch, sobald das Problem behoben ist.

5. Flug

Rufen Sie in der App die „Operation View“ (Betriebsansicht) auf. Stellen Sie sicher, dass ein starkes GNSS-Signal vorhanden ist. Die Systemstatusleiste muss Manual Route GNSS (Manuelle Route, GNSS) oder Manual Route RTK (Manuelle Route, RTK)* anzeigen. Andernfalls kann das Fluggerät nicht starten.

Damit das Fluggerät automatisch abheben und eine Operation durchführen kann, empfiehlt es sich, vor dem Start einen Plan für das Feld zu erstellen und eine Operation auszuwählen. Weitere Informationen finden Sie im Abschnitt „Operationen ausführen“. Starten und landen Sie für andere Anwendungsfälle manuell.

Starten

Führen Sie einen „Combination Stick Command“ (Steuerknüppel-Kombinationsbefehl, CSC) durch und drücken Sie dann die Beschleunigungs-Steuerknüppel nach oben, um abzuheben.

ODER

Beschleunigungssteuerknüppel (linker Steuerknüppel in Modus 2)

Landung

Zum Landen müssen Sie den Beschleunigungssteuerknüppel nach unten ziehen, um den Sinkflug zu starten und solange fortzusetzen, bis das Fluggerät den Boden berührt. Es gibt zwei Methoden, die Motoren zu stoppen.

Methode 1: Halten Sie nach der Landung des Fluggeräts den Beschleunigungssteuerknüppel nach unten gedrückt. Die Motoren stoppen nach drei Sekunden.

Methode 2: Drücken Sie nach der Landung des Fluggeräts den Beschleunigungssteuerknüppel nach unten. Führen Sie dann denselben Steuerknüppel-Kombinationsbefehl (CSC) durch, der auch beim Starten der Motoren durchgeführt wurde. Sobald die Motoren gestoppt haben, lassen Sie beide Steuerknüppel los.

* Die RTK-Positionsbestimmung wird empfohlen. Gehen Sie in der App zu „Operation View“ (Betriebsansicht). Tippen Sie auf ⚙, dann auf „RTK“, um die Positionsbestimmung zu aktivieren und wählen Sie schließlich eine Methode zum Empfang der RTK-Signale aus.

ODER

Methode 1 Methode 2

• Laufende Propeller stellen eine Gefahr dar. Halten Sie ausreichend Abstand zu sich drehenden Propellern und Motoren! Starten Sie die Motoren NICHT unter beengten Platzverhältnissen oder in der Nähe von Personen!
• Behalten Sie die Kontrolle über die Fernsteuerung, solange die Motoren laufen.
• Sie dürfen die Motoren während des Fluges NICHT stoppen, außer wenn dadurch in einem Notfall das Risiko von Schäden oder Verletzungen verringert wird.
• Es wird empfohlen, Methode 1 zu verwenden, um die Motoren zu stoppen. Bei der Anwendung der Methode 2 zum Stoppen der Motoren, kann es sein, dass das Fluggerät umkippt, wenn es nicht fest auf dem Boden steht. Wenden Sie die Methode 2 vorsichtig an.
• Schalten Sie nach der Landung zuerst das Fluggerät und dann die Fernsteuerung aus.

Operationen ausführen

Sobald das Einsatzgebiet und die Hindernisse abgemessen und die Einstellungen konfiguriert wurden, verwendet die DJI Agras-App ein integriertes intelligentes Einsatzplanungssystem, um eine Flugroute zu erstellen, die auf den Eingaben des Anwenders beruht. Der Anwender kann nach der Planung eines Feldes eine Operation aufrufen. Das Fluggerät beginnt die Operation automatisch und folgt der geplanten Flugroute.

In Szenarien mit komplizierter Topografie kann der Anwender die Phantom 4 RTK und DJI TERRA™ zur Planung von Flugrouten verwenden und diese dann für den Einsatz in die DJI Agras-App importieren. Weitere Informationen finden Sie im Agras T30-Benutzerhandbuch.

Feldplanung

Die DJI Agras-App unterstützt die Flugroutenplanung, indem das Fluggerät zu Wegpunkten, Hindernissen und Kalibrierpunkten geflogen wird oder man kann eine Fernsteuerung, eine Fernsteuerung mit RTK-Dongle oder ein RTK-Gerät bei sich tragen und zu Fuß zu diesen Punkten gehen. Die folgende Route wurde wie folgt geplant: Der Anwender geht mit einer Fernsteuerung mit einem verbundenen RTK-Dongle zu Fuß zu den Punkten. Stellen Sie vor der Planung sicher, dass der RTK-Dongle an der Fernsteuerung befestigt ist.

Schalten Sie die Fernsteuerung ein. Starten Sie die DJI Agras-App.

Tippen Sie auf Plan Field (Feld planen), wählen Sie Walk with RTK (Mit RTK gehen) und Walk with RTK-Dongle (Mit RTK-Dongle gehen) aus.

Wählen Sie in den RTK-Einstellungen eine Methode zum Empfang von RTK-Signalen aus und konfigurieren Sie die entsprechenden Einstellungen. Vergewissern Sie sich, dass die Fluggerät-Statusleiste oben auf dem Bildschirm grün ist.

Gehen Sie mit der Fernsteuerung an der Grenze des Einsatzgebietes entlang und tippen Sie an den Scheidewegen auf Add Waypoint C2 (Wegpunkt C2 hinzufügen).

Gehen Sie der Reihe nach zu jedem Hindernis und tippen Sie auf Obstacle Mode C1 (Hindemismodus C1).*

Gehen Sie um das Hindernis herum. Tippen Sie während des Rundgangs an verschiedenen Punkten des Hindernisses* auf Add Obstacle C2 (Hindernis C2 hinzufügen).

Tippen Sie auf Waypoint C1 (Wegpunkt C1), um zur Funktion „Eckpunkte zum Einsatzgebiet hinzufügen“ zurückzukehren.

Tippen Sie auf Field Editing (Feldbearbeitung), um mithilfe des Zielkreuzes Punkte hinzuzufügen, die Entfernung und den Routenabstand zu konfigurieren und die Richtung der Route durch Tippen oder Ziehen des Symbols anzupassen.

Speichern Sie den Feldplan ab.

* Jegliche Hindernisse in- oder außerhalb des Einsatzgebiets können markiert werden.

Sobald Sie die Planung abgeschlossen haben, drücken Sie die Zurück-Taste auf der Fernsteuerung, um zur Startseite zurückzukehren.

Eine Operation ausführen

Schalten Sie die Fernsteuerung und das Fluggerät ein.

Tippen Sie auf der Startseite der App auf Execute Task (Aufgabe ausführen).

Tippen Sie auf und wählen Sie das Feld in der Feldliste aus.

Tippen Sie auf Edit (Bearbeiten), um die Wegpunkte und die Flugroute erneut zu bearbeiten.

Tippen Sie auf Use (Verwenden), legen Sie die Betriebsparameter fest und bestätigen Sie.

Tippen Sie auf Start (Start).

Stellen Sie die Flughöhe für den automatischen Start ein, indem Sie die Verbindungsrouting-Flughöhe in der App festlegen und den Schieberegler zum Abheben bewegen. Das Fluggerät führt die Operation automatisch aus.

• Starten Sie das Fluggerät nur in offenem Gelände und stellen Sie eine für die Betriebsumgebung geeignete Flughöhe für den automatischen Start ein.
• Eine Operation kann durch eine leichte Bewegung des Steuerknüppels vorübergehend unterbrochen werden. Das Fluggerät geht daraufhin in den Schwebeflug über und zeichnet den Haltepunkt auf. Danach lässt sich das Fluggerät manuell steuern. Um die Operation fortzusetzen, wählen Sie diese erneut aus dem Ausführungs-Tag in der E-Liste aus. Das Fluggerät kehrt anschließend automatisch zum Haltepunkt zurück und nimmt die Operation wieder auf. Achten Sie bei der Rückkehr zum Haltepunkt auf die Sicherheit des Fluggeräts.
• Im Flugroutenmodus kann das Fluggerät Hindernisse umfliegen. Diese Funktion ist standardmäßig deaktiviert und lässt sich in der App aktivieren. Wenn die Funktion aktiviert ist und das Fluggerät ein Hindernis erkennt, verlangsamt es seine Geschwindigkeit, umfliegt das Hindernis und kehrt danach zur ursprünglichen Flugroute zurück.
• Der Anwender kann die vom Fluggerät nach Abschluss der Operation durchzuführende Aktion in der App festlegen.

Weitere Operationsmodi und -funktionen

Weitere Informationen zu den Betriebsmodi „A-B Route“, „Manuell“ und „Manuell Plus“ sowie zur Verwendung von Funktionen wie Verbindungsrouting, Operationswiederaufnahme, Systemdatensicherung, Leerer Tank und Smarte Nachfüllerinnerung finden Sie im Benutzerhandbuch der Agras T30.

6. Pflege und Wartung

Reinigen Sie alle Teile des Fluggeräts und der Fernsteuerung am Ende eines jeden Sprühtages, sobald das Fluggerät wieder eine normale Temperatur erreicht hat. Reinigen Sie das Fluggerät NICHT unmittelbar nach Abschluss des Betriebs.

A. Füllen Sie den Sprühtank mit sauberem Wasser oder mit Seifenlauge. Lassen Sie das Wasser durch die Sprühdüsen ablaufen, bis der Tank leer ist. Wiederholen Sie den Schritt noch zweimal.
B. Entfernen Sie das Sieb des Sprühtanks, die Siebe der Sprühdüsen und die Sprühdüsen. Reinigen Sie die Teile und entfernen Sie alle Verstopfungen. Legen Sie dann alle Teile 12 Stunden lang in sauberes Wasser.
C. Stellen Sie sicher, dass alle Teile des Fluggeräts komplett miteinander verbunden sind, damit Sie es mit Wasser abwaschen können. Es wird empfohlen, einen mit Wasser gefüllten Sprühwäscher zur Reinigung des Chassis zu verwenden und diesen dann mit einer weichen Bürste oder einem feuchten Tuch abzuwischen. Verwenden Sie dann zur Reinigung von Wasserresten ein trockenes Tuch.
D. Wenn die Motoren, Propeller oder Kühlkörper staubig sind bzw. Rückstände von Pestiziden aufweisen, wischen Sie diese mit einem feuchten Tuch ab. Beseitigen Sie anschließend Wasserreste mit einem trockenen Tuch.
E. Wischen Sie die Oberfläche und den Bildschirm der Fernsteuerung mit einem sauberen, feuchten Tuch ab.
Weitere Informationen zu Produktwartung finden Sie im Abschnitt „Haftungsausschluss und Sicherheitsvorschriften“.

Laden Sie für weitere Informationen das Agras T30-Benutzerhandbuch herunter:

Abmessungen 2.858 × 2.685 × 790 mm (Arme und Propeller ausgefaltet)

2.030 × 1.866 × 790 mm (Arme ausgefaltet und Propeller gefaltet)

1.170 × 670 × 857 mm (Arme und Propeller gefaltet)

- Antriebssystem

Motoren

Max. Leistung 3.600 W/Rotor

ESCs

Max. Betriebsstrom 60 A

(Dauerbelastung)

Faltbare Propeller (R3820)

Durchmesser × Blattsteigung 84 x 23 cm

- Sprühsystem

Sprühtank

Volumen Voll beladen: 30 l

Nutzlast im Betrieb Voll beladen: 30 kg

Sprühdüsen

Modell XR11001VS (Standard), XR110015VS (optional, separat erhältlich),

TX-VK4/ZX-VK4 (optional für Plantagen-Konfiguration, separat erhältlich)

Anzahl 16

Max. Sprührate XR11001VS: 7,2 l/min, XR110015VS: 8 l/min

Sprühbreite 4–9 m (12 Sprühdüsen, Höhe über dem Anbau: 1,5–3 m)

Tröpfchengröße XR11001VS: 130–250 μm, XR110015VS: 170–265 μm (Abhängig von

Betriebsumgebung und der Sprührate)

Durchflussmesser

Messbereich 0,25–20 l/min

Fehler < ±2 %

Messbare Leitfähigkeit der Flüssigkeit > 50 μS/cm (z. B. Flüssigkeiten wie Trinkwasser oder Pestizide, die Wasser enthalten)

• Omnidirektionaler digitaler Radar

Modell RD2424R

Leistungsaufnahme 12 W

Strahlungsleistung (EIRP) SRRC: ≤13 dBm, NCC/MIC/KCC/CE/FCC: ≤20 dBm

Flughöhenerkennung und Terrain Flughöhenerkennungsbereich: 1–30 m

Follow ^[1] Stabilisierungsbereich: 1,5–15 m

Max. Hangneigung im Hanglagenmodus: 35°

Hindernisvermeidung ^[1] Hinderniserkennungsbereich: 1,5–30 m

Sichtfeld: Horizontal: 360°, vertikal: ±15°

Nutzungsvoraussetzungen: Flug 1,5 Meter über dem Hindemis und bei einer

Geschwindigkeit geringer als 7 m/s

Sicherheitsabstand: 2,5 m (Abstand zwischen vorderen Propellern und dem

Hindernis nach dem Abbremsen)

Richtung der Hindernisvermeidung: Omnidirektionale Hindernisvermeidung in horizontaler Richtung

Schutzart IP67

- Aufwärts ausgerichteter Radar

Modell RD2414U

Leistungsaufnahme 4 W

Strahlungsleistung (EIRP) SRRC: ≤13 dBm, NCC/MIC/KCC/CE/FCC: ≤20 dBm

Hindernisvermeidung ^[1]

Hinderniserkennungsbereich: 1,5–15 m

Sichtfeld: 80°

Nutzungsvoraussetzungen: verfügbar bei Start, Landung und Aufsteigen,

wenn sich ein Hindemis mehr als 1,5 m oberhalb des Fluggeräts befindet

Sicherheitsabstand: 2 m (Entfernung zwischen dem höchsten Punkt des

Fluggeräts und dem tiefsten Punkt des Hindemisses nach dem Abbremsen)

Richtung der Hindernisvermeidung: aufwärts

Schutzart IP67

- FPV-Kameras

Sichtfeld Horizontal: 129°, Vertikal: 82°

Auflösung 1280×720, 15–30 BpS

FPV-Scheinwerfer Sichtfeld: 120°, Max. Helligkeit: 13,2 Lux bei 5 m direkter Einstrahlung

- Flugparameter

Strahlungsleistung (EIRP) 2,4 GHz

Gesamtgewicht (ohne Akku) 26,3 kg

Max. Startgewicht Max. Startgewicht für Sprühen: 66,5 kg (auf Meereshöhe)

Max. Startgewicht für Ausbringung: 78 kg (auf Meereshöhe)

Schwebegenauigkeit (bei starkem

Mit aktiviertem D-RTK: Horizontal: ±10 cm, vertikal: ±10 cm

GNSS-Signal)

Mit deaktiviertem D-RTK:

Horizontal: ±0,6 m, vertikal: ±0,3 m (aktivierte Radarmodule: ±0,1 m)

RTK- / GNSS-Betriebsfrequenzen RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5

GNSS: GPS L1, GLONASS F1, Galileo E1

Akku Von DJI zugelassener Fluggerät-Akku (BAX501-29000mAh-51.8V)

Max. Leistungsaufnahme 13.000 W

Schwebezeit ^[3]

20,5 min (bei einem Startgewicht von 36,5 kg und einem Akku mit

29.000 mAh)

7,8 min (bei einem Startgewicht von 66,5 kg und einem Akku mit

29.000 mAh)

Max. Neigungswinkel 15°

Max. Betriebsgeschwindigkeit 7 m/s

Max. Fluggeschwindigkeit 10 m/s (bei starkem GNSS-Signal)

Max. Windwiderstand 8 m/s

Max. Einsatzflughöhe über dem 4.500 m

Meeresspiegel

Empfohlene Betriebsfeuchtigkeit <93 %

Empfohlene Betriebstemperatur 0 °C bis 45 °C

- Fernsteuerung

Modell RM500-ENT

Bildschirm 5,5-Zoll-Bildschirm, 1.920 × 1.080, 1.000 cd/m², Android-System

RAM 4 GB

Integrierter Akku 18650 Li-ion (5.000 mAh bei 7,2 V)

GNSS GPS + GLONASS

Leistungsaufnahme 18 W

Betriebstemperatur 0 °C bis 45 °C

Ladetemperaturbereich 5 °C bis 40 °C

Lagertemperatur -30 °C bis 60 °C (Aufbewahrungsdauer nicht länger als ein Monat bei einem

Ladestand des eingebauten Akkus zwischen 40 % und 60 %)

OcuSync Enterprise

Max. Übertragungsreichweite (ohne NCC/FCC: 7 km; SRRC: 5 km, MIC/KCC/CE: 4 km

Hindernisse und Interferenzen)

Strahlungsleistung (EIRP) 2,4 GHz

Betriebsfrequenz 2,4000–2,4835 GHz

5,150–5,250 GHz ^[2]

5,725–5,850 GHz ^[2]

Strahlungsleistung (EIRP) 2,4 GHz

SRRC/CE: 18,5 dBm, NCC/FCC /MIC/KCC: 20,5 dBm

5,2 GHz

Betriebsfrequenz 2,4000–2,4835 GHz

Strahlungsleistung (EIRP) SRRC/NCC/FCC/CE/MIC/KCC: 6,5 dBm

• Intelligent Battery der Fernsteuerung

Modell WB37-4920mAh-7.6V

Akkutyp 2S LiPo

Kapazität 4.920 mAh

Spannung 7,6 V

Energie 37,39 Wh

Ladetemperaturbereich 5 °C bis 40 °C

- Akkuladestation der Intelligent Battery

Modell WCH2

Eingangsspannung 17,3–26,2 V

Ausgangsspannung und -strom 8,7 V, 6 A

Betriebstemperatur 5 °C bis 40 °C

• AC-Netzteil

Modell A14-057N1A

Eingangsspannung 100–240 V, 50/60 Hz

Ausgangsspannung 17,4 V

Nennleistung 57 W

[1] Die tatsächliche Radarreichweite hängt von der Materialbeschaffenheit, Lage, Form und anderen Faktoren des Objekts ab.

[2] In einigen Ländern verbieten lokale Gesetze und Regularien die Nutzung der Frequenzbänder 5,8 und 5,2 GHz. In einigen Ländern darf das Frequenzband 5,2 GHz nur in Innenräumen verwendet werden.

[3] Die Schwebezeit wurde auf Meereshöhe bei einer Windgeschwindigkeit von weniger als 3 m/s und einer Temperatur von 25 °C (77 °F) gemessen. Nur zu Referenzzwecken. Die Daten können je nach Umgebung variieren. Die tatsächlichen Ergebnisse müssen den Tests entsprechen.

Agras T30
