VFE900G - Monitor JVC - Kostenlose Bedienungsanleitung

Produkttyp	Monitor (elektronischer Sucher) für Kamera
Marke	JVC
Modell	VFE900G
Gewicht	Etwa 750 g
Stromversorgung	DC 12 V, 0,5 A (vom Kameragehäuse bereitgestellt)
Bildschirm	OLED WVGA 3,26 Zoll (854 × 480 Pixel)
Tropfwasserschutz	Entspricht IPX2
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	30 % bis 80 % RF
Bildeinstellungen	Helligkeit, Kontrast, Farbe (CHROMA), Kontur (PEAKING), RGB-Verstärkung
Anzeigefunktionen	Zebrastreifen (ZEBRA), Bildspiegelung (MIRROR), Schwarz-Weiß-Anzeige
Vorderseitige Anzeigeleuchte (TALLY)	Hoch/Aus/Niedrig
Reinigung	Nur trockenes Tuch
Wartung	Reparaturen nur von qualifiziertem Personal durchführen lassen
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; bei Gewitter vom Netz trennen
Mitgeliefertes Zubehör	Garantiekarte (USA), Bedienungsanleitung
Kompatibilität	GY-HC900 Serie und andere kompatible Modelle
Reparierbarkeit	Innenteile nicht vom Benutzer einstellbar

Häufig gestellte Fragen - VFE900G JVC

Wie stelle ich die Helligkeit des Suchers ein?

Verwenden Sie das BRIGHT-Rad am Sucher, um die Helligkeit anzupassen. Sie können auch den Schalter B.LIGHT auf H (hell), N (normal) oder L (dunkel) stellen.

Wie zeige ich das Bild in Schwarz-Weiß an?

Rufen Sie das Menü LCD/VF > VF Color auf und stellen Sie es auf Off. Dadurch werden die Farben deaktiviert und das Bild in Schwarz-Weiß angezeigt.

Was tun, wenn das Sucherbild nicht erscheint?

Überprüfen Sie, ob das CONTRAST-Rad nicht auf Minimum eingestellt ist. Stellen Sie es ein, um den Kontrast zu erhöhen. Stellen Sie außerdem sicher, dass der Sucher korrekt angeschlossen und die Kamera eingeschaltet ist.

Wie spiegele ich das Sucherbild?

Verwenden Sie den Schalter MIRROR: Position L/R für horizontale Spiegelung, B/T für vertikale Spiegelung, OFF für normale Anzeige.

Wie stelle ich den Kontrast des Suchers ein?

Drehen Sie das CONTRAST-Rad am Sucher, um den Kontrast nach Ihren Wünschen einzustellen.

Wie aktiviere ich die Zebrastreifen?

Stellen Sie den Schalter ZEBRA auf ON, um die Zebrastreifen dauerhaft zu aktivieren, oder auf MOMENT für eine vorübergehende Aktivierung, solange Sie den Schalter gedrückt halten.

Wie stelle ich die Farbe des Suchers ein?

Verwenden Sie das CHROMA-Rad, um die Farbsättigung anzupassen. Drehen Sie es in die eine oder andere Richtung, um die Farbintensität zu erhöhen oder zu verringern.

Wie stelle ich die Kontur (Peaking) ein?

Drehen Sie das PEAKING-Rad, um die Bildkonturen zu verstärken, was die Fokussierung erleichtert.

Wie drehe ich den Suchertubus?

Heben Sie den Verriegelungsknopf an und drehen Sie den Suchertubus nach oben, um das Bild direkt zu sehen. Verwenden Sie den Schalter MIRROR, um die korrekte Bildausrichtung wiederherzustellen.

Welches Zubehör wird mit dem VFE900G mitgeliefert?

Der Sucher wird mit einer Garantiekarte (für die USA) und einer Bedienungsanleitung geliefert. Die Stromversorgung erfolgt über ein Kabel von der Kamera.

BEDIENUNGSANLEITUNG VFE900G JVC

Bitte lesen Sie die folgenden Hinweise vor Inbetriebnahme:

Vielen Dank für den Kauf dieses Produkts. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die Anweisungen aufmerksam durch, um die bestmögliche Leistung zu gewährleisten.

Sehr geehrter Kunde, sehr geehrte Kundin, dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung für die JVC KENWOOD Corporation ist: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11 61118 Bad Vilbel DEUTSCHLAND

Inhalt

Konrad-Adenauer-Allee 1-11

61118 Bad Vilbel

DEUTSCHLAND

Inhaltsverzeichnis

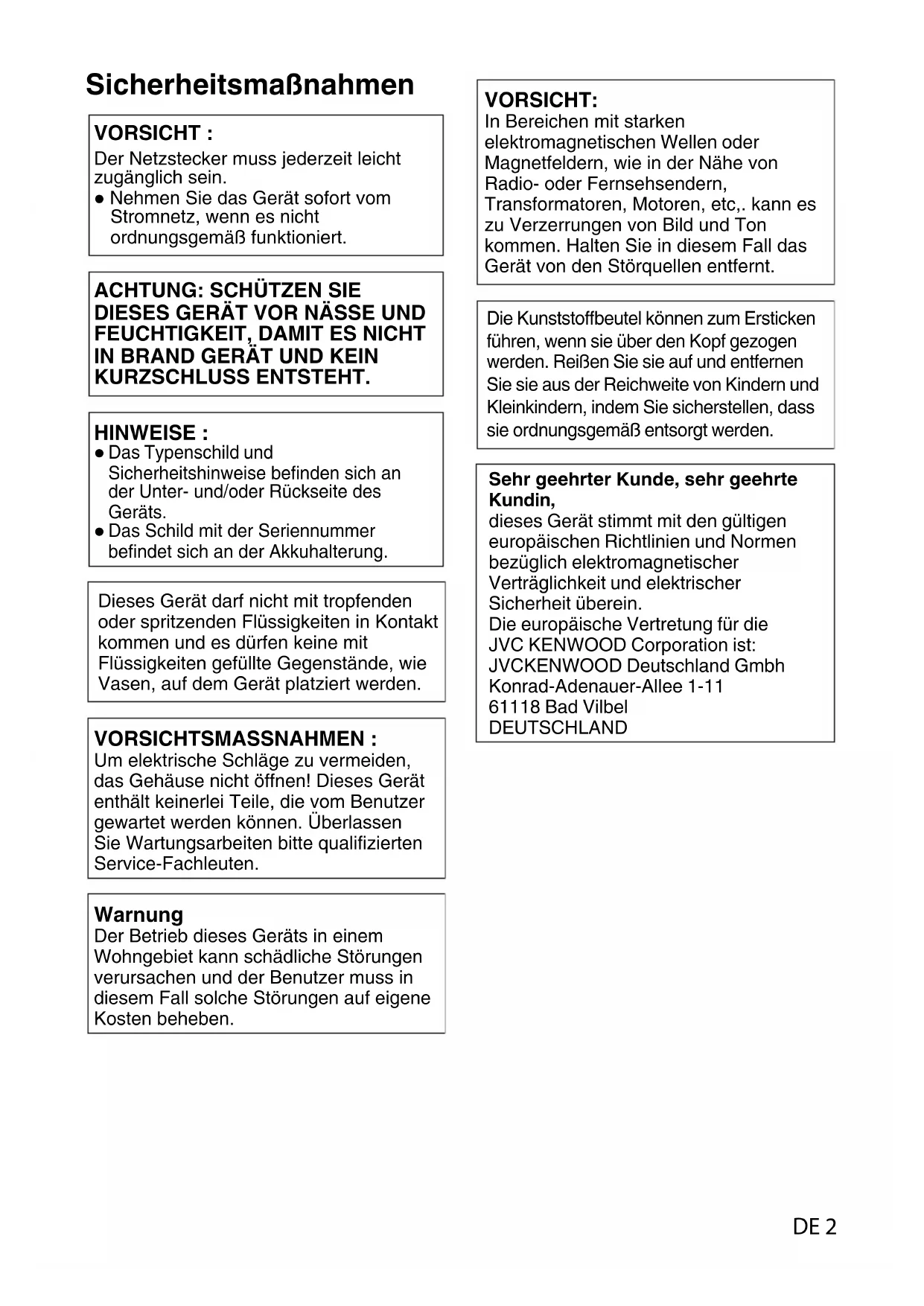

Sicherheitsmaßnahmen

VORSICHT:

Der Netzstecker muss jederzeit leicht zugänglich sein. - Nehmen Sie das Gerät sofort vom Stromnetz, wenn es nicht ordnungsgemäß funktioniert.

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

HINWEISE:

• Das Typenschild und Sicherheitshinweise befinden sich an der Unter- und/oder Rückseite des Geräts.
• Das Schild mit der Seriennummer befindet sich an der Akkuhalterung.

Dieses Gerät darf nicht mit tropfenden oder spritzenden Flüssigkeiten in Kontakt kommen, und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie Vasen, auf dem Gerät platziert werden.

VORSICHTSMASSNAHMEN:

Um elektrische Schläge zu vermeiden, das Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Service-Fachleuten.

Warnung

Der Betrieb dieses Geräts in einem Wohngebiet kann schädliche Störungen verursachen, und der Benutzer muss in diesem Fall solche Störungen auf eigene Kosten beheben.

VORSICHT:

In Bereichen mit starken elektromagnetischen Wellen oder Magnetfeldern, wie in der Höhe von Radio- oder Fernsehsendern, Transformatoren, Motoren, etc., kann es zu Verzerrungen von Bild und Ton kommen. Halten Sie in diesem Fall das Gerät von den Störquellen fern.

Die Kunststoffbeutel können zum Ersticken führen, wenn sie über den Kopf gezogen werden. Reißen Sie sie auf und entfernen Sie sie aus der Reichweite von Kindern und Kleinkindern, indem Sie sicherstellen, dass sie ordnungsgemäß entsorgt werden.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung für die JVC KENWOOD Corporation ist: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11 61118 Bad Vilbel DEUTSCHLAND

Inhalt

Sicherheitsmaßnahmen 2

Inhalt 3

Vorsichtsmaßnahmen beim Einsatz des Systems 3

Bezeichnungen der Teile 4

Inbetriebnahme 5

Anbringen des Suchers 5

Einstellung des Suchers 5

Fehlersuche 7

Technische Daten 7

Verwendete Symbole

Vorsicht: Sicherheitshinweise zum Betrieb des beschriebenen Produkts.

Notiz: Referenzangaben zu Funktionen, Beschränkungen usw. des beschriebenen Produkts.

: Querverweis auf andere Seiten oder Themen in diesem Handbuch.

Inhalt dieses Handbuchs

• Alle Rechte vorbehalten von der JVC KENWOOD Corporation. Unerlaubte Vervielfältigung oder Nachdruck dieses Handbuchs als Ganzes oder in Teilen ist strengstens untersagt.
• Anschauungsbilder, technische Daten und andere in diesem Handbuch vermittelte Informationen können im Sinne einer stetigen Produktverbesserung ohne vorherige Ankündigung geändert werden.
• Andere Produkt- und Unternehmensnamen, die in diesem Handbuch verwendet werden, sind Warenzeichen und/oder eingetragene Warenzeichen ihrer jeweiligen Unternehmen. Zeichen wie ™ und ® wurden in diesem Handbuch ausgelassen.

Vorsichtsmaßnahmen beim Einsatz des Systems

Dieses Gerät ist mit der Serie GY-HC900 kompatibel. Informationen zu anderen kompatiblen Modellen erhalten Sie bei Ihrem Händler.

Bitte lesen Sie vor der Verwendung auch die Bedienungsanleitung der Kamera, die angeschlossen werden soll.

Wenn Sie den IPX2-konformen tropfwasserfesten Aufbau dieses Geräts nutzen wollen, achten Sie bitte darauf, dass auch die Kamera mindestens IPX2-konform sein muss.

Sucher

Der Sucherbildschirm wird mithilfe hochpräziser Technologie hergestellt. Es können schwarze Punkte und/oder helle Punkte auf dem Sucherbildschirm erscheinen. Dies ist keine Fehlfunktion. Diese Punkte werden auch nicht auf der SD-Karte gespeichert. - Wenn Sie das Gerät über einen längeren Zeitraum fortlaufend einsetzen, werden die im Sucher dargestellten Zeichen unter Umständen eine Zeit lang weiterhin angezeigt. Auf der SD-Karte werden die Daten nicht gespeichert. ■ Drücken Sie nicht mit Gewalt gegen die Gehäusewand und setzen Sie das Gerät keinerlei starken Stößen aus. Andernfalls können die Bildschirme beschädigt oder zerstört werden.

Tropfwassergeschützt

■ Dieser Kamera-Recorder hat gemäß unserer Prüfmethode eine tropfwassergeschützte Struktur entsprechend IPX2. Er ist nicht vollständig wasserdicht. Zudem kann der Tropfwasserschutz nicht unter allen Bedingungen garantiert werden. - IPX2 (Schutzklasse gegen Tropfwasser) stellt sicher, dass, wenn ein Gerät in einem Winkel von 15 Grad nach vorne, hinten, rechts und links geneigt wird und Wasser vertikal mit 3mm / min für insgesamt 10 Minuten und darauf 2 Minuten und 30 Sekunden aus jeder Position auf das Gerät tropft, das Gerät trotzdem ordnungsgemäß betrieben werden kann. Um den Tropfwasserschutz zu gewährleisten, schließen Sie Deckel und Abdeckungen immer ganz. ■ Vermeiden Sie starken Regen und schwere Wasserspritzer. ■ Wenn der Kamera-Recorder nass wird und sich Wassertropfen darauf befinden, wischen Sie diese sofort mit einem trockenen Tuch ab. Wenn der Kamera-Recorder umgedreht oder um 15° oder mehr gekippt wird, während er nass ist, kann Wasser in den Kamera-Recorder eindringen und eine Fehlfunktion verursachen. ■ Wenn der Kamera-Recorder nass wird, kann Wasser aus den Lücken austreten. Tragen Sie ihn nicht, während er nass ist. Legen Sie ihn für einen Moment auf einem trockenen Tuch ab und lassen Sie ihn trocknen.

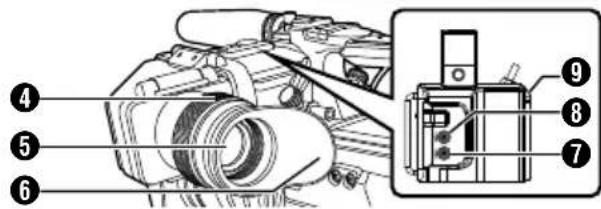

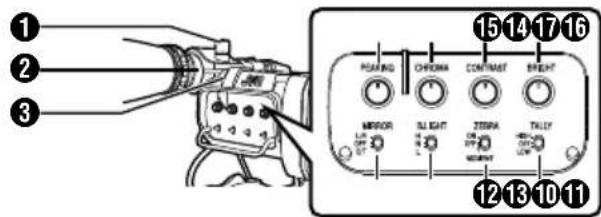

Bezeichnungen der Teile

Mikrofonhalter-Arretierknopf 2 Mikrofonhalter Vordere Signallampe Okularjustierungsring Dient der Einstellung des Okulars. 5 Elektronischer Sucher Okular Verhindert das Eindringen von Außenlicht in den Sucherbildschirm und den Sichtbereich des Kameramanns. [USER1]-Taste (VF) Ihr kann eine spezifische Menüfunktion zugewiesen werden. [USER2]-Taste (VF) Ihr kann eine spezifische Menüfunktion zugewiesen werden. Schiebestopper Verwenden Sie es beim Ein- oder Aushängen des Suchers.

[10] [MIRROR]-Schalter Spiegelt das Bild. L/R: Spiegelt horizontal; OFF: Normale Anzeige; B/T: Spiegelt vertikal 1 [B.LIGHT]-Schalter Zum Konfigurieren der Helligkeit des Suchers. H: Hell; N: Normal; L: Dunkel [ZEBRA]-Schalter Zeigt das Zebramuster an. ON: Schaltet das Zebramuster ein; OFF: Schaltet das Zebramuster aus; MOMENT: "Schaltet das Zebramuster" für einen bestimmten Zeitraum ein, während die Taste gedrückt wird. [18] [TALLY] Front Tally Schalter Zur Konfiguration der vorderen Signallampe. HIGH: Hell; OFF: Licht aus; LOW: Dunkel 14 [BRIGHT] Knopf Zum Einstellen der Helligkeit des Suchers. [CONTRAST] Knopf Zum Einstellen des Kontrasts des Suchers. [CHROMA] Knopf Zum Einstellen der Farbe des Suchers. [PEAKING] Knopf Zur Einstellung der Kontur des Suchers.

Inbetriebnahme

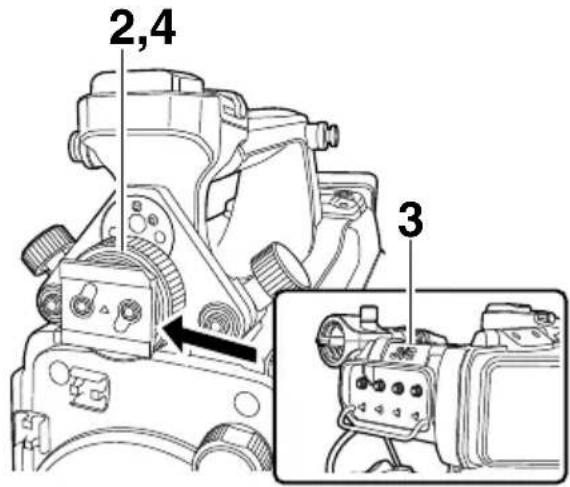

Anbringen des Suchers

1 Stellen Sie den [POWER ON/OFF]-Schalter des Kamera-Recorders auf „OFF". 2 Lösen Sie den Links-Rechts-Verriegelungsring für den Sucher. 3 Schieben Sie den Sucher in Pfeilrichtung, um ihn zu befestigen.

Notiz:

• Um den Sucher abzunehmen, ziehen Sie den Schiebeverschluss nach oben und schieben Sie ihn in die entgegengesetzte Richtung des Pfeils.

4 Drehen Sie den Links-Rechts-Verriegelungsring für den Sucher, um die Position des Suchers zu sichern. 5 Bringen Sie das Sucherkabel am [VF]-Anschluss an. 6 Fixieren Sie das Sucherkabel mit der Klemme.

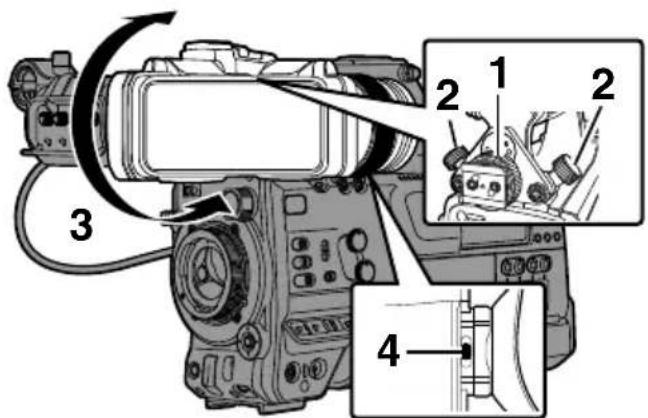

Einstellung des Suchers

Sie können die Helligkeit und Verstärkungsüberhöhung des Suchers je nach ihren Betriebsbedingungen einstellen. Eine Änderung der Helligkeit des Bildschirms hat keinerlei Auswirkung auf die aufgezeichneten Bilder.

1 Lösen Sie die Befestigungsringe auf der linken und rechten Seite des Suchers, um die Horizontalposition einzustellen, und ziehen Sie dann die Ringe wieder fest. 2 Lösen Sie den Vorne-Hinten-Verriegelungsring für den Sucher. Stellen Sie die vordere und hintere Position ein und ziehen Sie dann den Ring fest. 3 Passen Sie den Winkel des Suchers auf eine Position an, die ein bequemes Betrachten ermöglicht. 4 Passen Sie die Sichtbarkeit mithilfe des Okularjustierungsrings an. Stellen Sie ein, bis das Sucherbild scharf erscheint.

5 Stellen Sie Helligkeit, Kontur und Kontrast des Sucherbildschirms ein.

Anpassen der Helligkeit

Verwenden Sie den [BRIGHT]-Knopf, um die Helligkeit des Suchers einzustellen.

Anpassen der Kontur

Verwenden Sie den [PEAKING]-Knopf zur Einstellung der Kontur des Suchers.

Anpassen des Kontrasts

Verwenden Sie den [CONTRAST]-Knopf, um den Kontrast des Suchers einzustellen.

Anpassen der Farbe

Verwenden Sie den [CHROMA]-Knopf, um die Farbe des Suchers einzustellen.

Konfigurieren der Luminanz (Leuchtdichte)

Verwenden Sie den [B.LIGHT]-Schalter, um die Luminanz zu konfigurieren. H: Hell; N: Normal; L: Dunkel

Anpassen der Sucher-RGB-Verstärkung

Verwenden Sie [LCD/VF] → [VF RGBGain], um die R/G/B-Verstärkung des Suchers anzupassen.

• Dies ist das Menübeispiel der GY-HC900. Detaillierte Informationen zum Menü finden Sie in der Bedienungsanleitung der Kamera.

Anzeige in Schwarz/Weiß

Die Anzeige lässt sich auf Schwarzweiß einstellen, indem [LCD/VF] → [VF Color] auf "Off" eingestellt wird.

• Dies ist das Menübeispiel der GY-HC900. Detaillierte Informationen zum Menü finden Sie in der Bedienungsanleitung der Kamera.

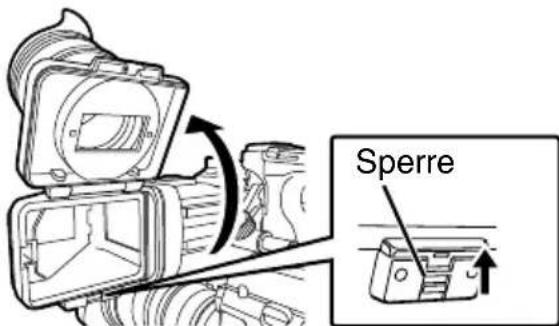

Das Okular hochklappen

Das Okular kann hochgeklappt werden, um einen besseren Blick auf das gesamte Bild zu erhalten.

Drücken Sie die Verriegelung nach oben, um das Okular hochzuklappen.

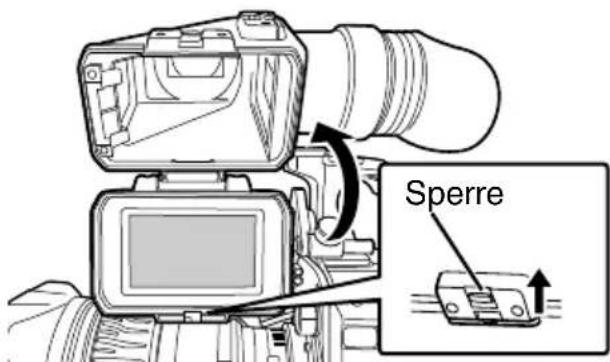

Den Suchertubus hochklappen

Durch das Hochklappen des Suchertubus kann das Bild direkt betrachtet werden. Dabei erscheint das Bild seitenverkehrt. Drücken Sie den [MIRROR]-Schalter, um das Bild korrekt darzustellen.

Drücken Sie die Verriegelung nach oben, um den Suchertubus hochzuklappen.

Fehlersuche

Symptom Maßnahme
Das Kamerabild wird nicht auf dem Sicher ausgegeben.	• Ist der CONTRAST-Regler am Sicher auf den Minimalwert eingestellt? Stellen Sie den [CONTRAST]-Regler am Sicher ein.

Technische Daten

Allgemein

Parameter Beschreibung
Betrieb DC 12 V	0,5 A * Stromversorgung von der Kamera
Gewicht Etna 750 g
Zulässige Betriebstemperatur	0 °C bis 40 °C
Zulässige Luftfeuchtigkeit im Betrieb	30 %RL bis 80 %RL
Zulässige Lagertemperatur	-20 °C bis 50 °C
Tropfsicherheit Entspricht IPX2
Anzeigefeld 3,26	Zoll OLED WVGA (854 x 480)

Zubehör

Zubehör
Garantiekarte (für die USA) 1
BEDIENUNGsanleitung 1

• Die Garantiekarte ist in der Bedienungsanleitung enthalten.

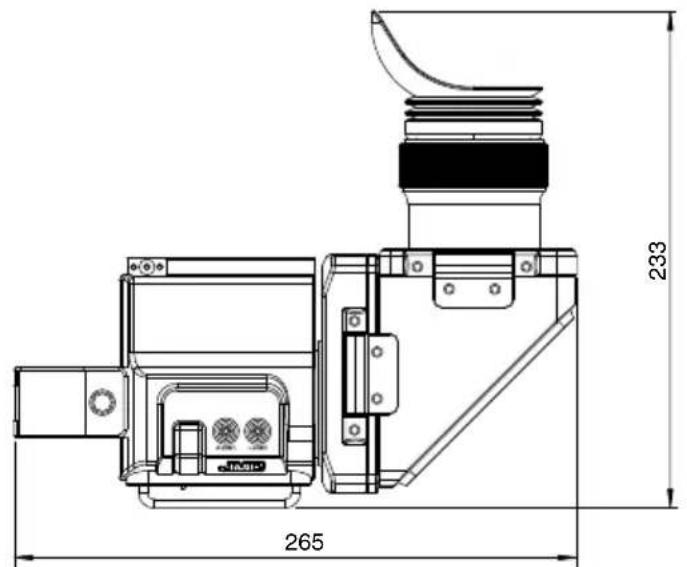

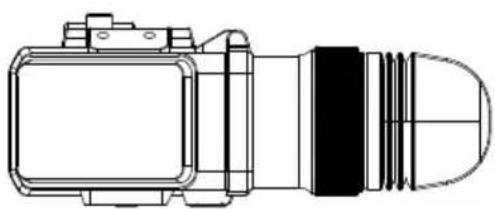

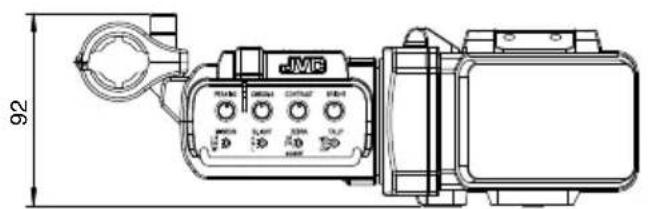

Maßblatt (Einheit: mm)

* Technische Daten und das Erscheinungsbild des Geräts können im Sinne einer stetigen Produktverbesserung ohne vorherige Ankündigung geändert werden.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall behandelt werden dürfen.

Die betreffenden Produkte müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden.

Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit.

Zur Beachtung: Das Zeichen, Pb⁺ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.

Importeur (Nur EU) JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, DEUTSCHLAND
