Tipo di prodotto	Monitor (mirino elettronico) per fotocamera
Marca	JVC
Modello	VFE900G
Peso	Circa 750 g
Alimentazione	CC 12 V, 0,5 A (fornita dalla fotocamera)
Schermo	OLED WVGA 3,26 pollici (854 × 480 pixel)
Protezione antigoccia	Equivalente a IPX2
Temperatura di esercizio	Da 0 °C a 40 °C
Umidità di esercizio	Dal 30% all'80% UR
Regolazioni dell'immagine	Luminosità, contrasto, colore (CHROMA), contorno (PEAKING), guadagno RGB
Funzioni di visualizzazione	Zebre (ZEBRA), capovolgimento immagine (MIRROR), visualizzazione in bianco e nero
Spia di segnalazione anteriore (TALLY)	Alto/Spento/Basso
Pulizia	Solo panno asciutto
Manutenzione	Affidare qualsiasi riparazione a personale qualificato
Sicurezza	Non esporre a pioggia o umidità; scollegare durante i temporali
Accessori inclusi	Certificato di garanzia (Stati Uniti), manuale di istruzioni
Compatibilità	Serie GY-HC900 e altri modelli compatibili
Riparabilità	Parti interne non regolabili dall'utente

Domande frequenti - VFE900G JVC

Come regolare la luminosità del mirino?

Utilizzare la rotella BRIGHT sul mirino per regolare la luminosità. È anche possibile impostare l'interruttore B.LIGHT su H (chiaro), N (normale) o L (scuro).

Come visualizzare l'immagine in bianco e nero?

Accedere al menu LCD/VF > VF Color e impostare su Off. Questo disattiva i colori e visualizza l'immagine in bianco e nero.

Cosa fare se l'immagine del mirino non appare?

Verificare che la rotella CONTRAST non sia regolata al minimo. Regolarla per aumentare il contrasto. Assicurarsi inoltre che il mirino sia correttamente collegato e che la fotocamera sia accesa.

Come capovolgere l'immagine del mirino?

Utilizzare l'interruttore MIRROR: posizione L/R per capovolgimento orizzontale, B/T per capovolgimento verticale, OFF per visualizzazione normale.

Come regolare il contrasto del mirino?

Ruotare la rotella CONTRAST situata sul mirino per regolare il contrasto secondo le proprie preferenze.

Come attivare le zebre?

Posizionare l'interruttore ZEBRA su ON per attivare le zebre in modo permanente, o su MOMENT per un'attivazione temporanea mentre si tiene premuto l'interruttore.

Come regolare il colore del mirino?

Utilizzare la rotella CHROMA per regolare la saturazione dei colori. Ruotarla in un senso o nell'altro per aumentare o diminuire l'intensità dei colori.

Come regolare il contorno (peaking)?

Ruotare la rotella PEAKING per rafforzare i contorni dell'immagine, facilitando la messa a fuoco.

Come ruotare il corpo del mirino?

Sollevare il pulsante di blocco e ruotare il corpo del mirino verso l'alto per visualizzare l'immagine direttamente. Utilizzare l'interruttore MIRROR per ripristinare l'orientamento corretto dell'immagine.

Quali sono gli accessori forniti con il VFE900G?

Il mirino viene fornito con un certificato di garanzia (per gli Stati Uniti) e un manuale di istruzioni. L'alimentazione è fornita dalla fotocamera tramite un cavo.

MANUALE UTENTE VFE900G JVC

Leggere quanto segue prima di iniziare:

Grazie per aver acquistato questo prodotto. Prima di mettere in funzione quest'unità, leggere attentamente le istruzioni per garantire le migliori prestazioni possibili.

Prima di iniziare il lavoro, leggere attentamente le seguenti informazioni:

Vi ringraziamo per l'acquisto del prodotto della nostra azienda. Prima di iniziare l'utilizzo di questo dispositivo, leggere attentamente le istruzioni per utilizzare al meglio le funzionalità del dispositivo.

Per l'utente:

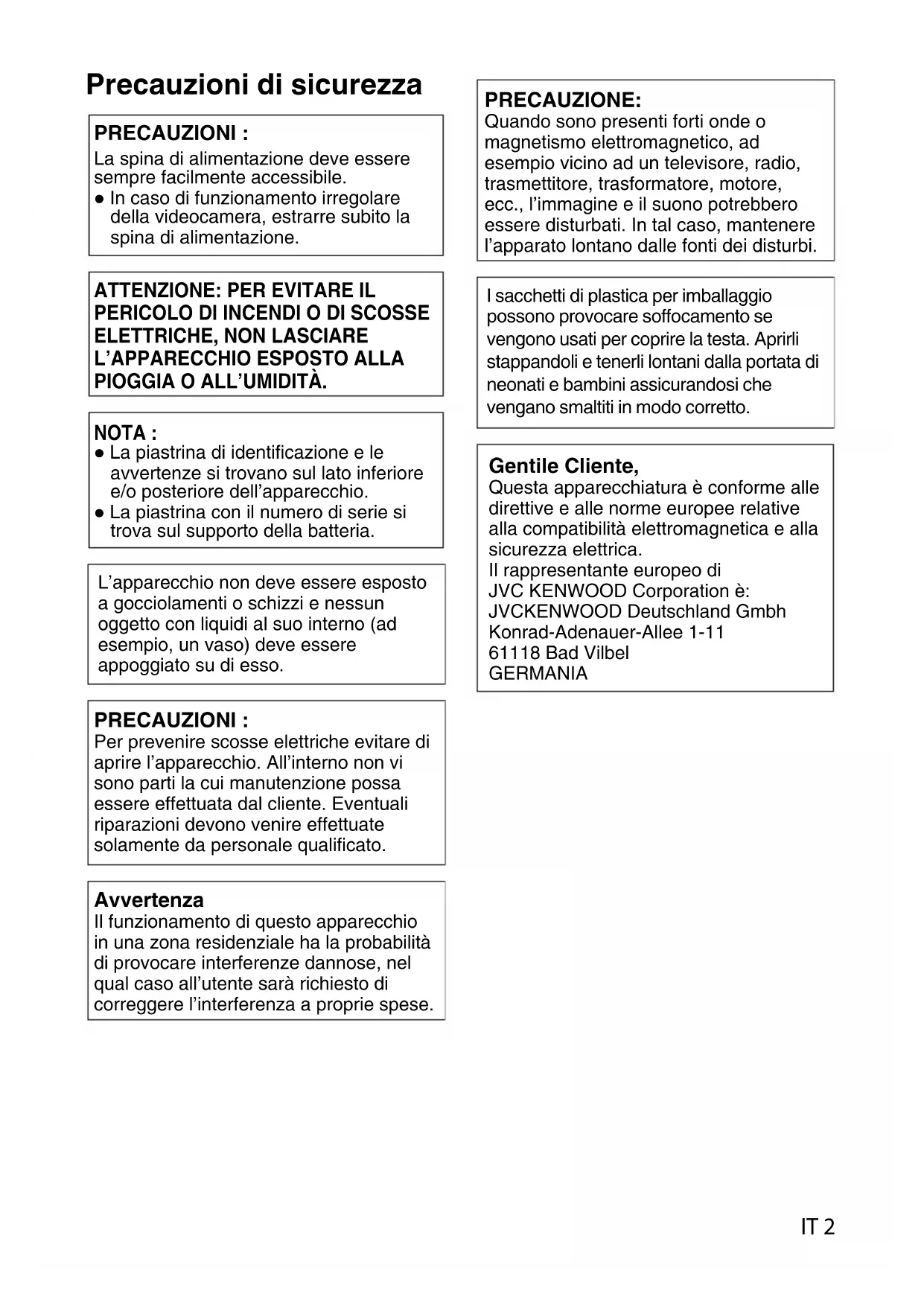

Precauzioni di sicurezza

PRECAUZIONI:

La spina di alimentazione deve essere sempre facilmente accessibile. - In caso di funzionamento irregolare della videocamera, estrarre subito la spina di alimentazione.

ATTENZIONE: PER EVITARE IL PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON LASCIARE L'APPARECCHIO ESPOSTO ALLA PIOGGIA O ALL'UMIDITÀ.

NOTA:

• La piastrina di identificazione e le avvertenze si trovano sul lato inferiore e/o posteriore dell'apparecchio.
• La piastrina con il numero di serie si trova sul supporto della batteria.

L'apparecchio non deve essere esposto a gocciolamenti o schizzi e nessun oggetto contenente liquidi (ad esempio, un vaso) deve essere appoggiato su di esso.

PRECAUZIONI:

Per prevenire scosse elettriche, evitare di aprire l'apparecchio. All'interno non vi sono parti la cui manutenzione possa essere effettuata dal cliente. Eventuali riparazioni devono essere effettuate solamente da personale qualificato.

Avvertenza

Il funzionamento di questo apparecchio in una zona residenziale può provocare interferenze dannose; in tal caso, all'utente sarà richiesto di correggere l'interferenza a proprie spese.

PRECAUZIONE:

Quando sono presenti forti campi elettromagnetici, ad esempio vicino a un televisore, radio, trasmettitore, trasformatore, motore, ecc., l'immagine e il suono potrebbero essere disturbati. In tal caso, mantenere l'apparecchio lontano dalle fonti di disturbo.

I sacchetti di plastica per imballaggio possono provocare soffocamento se vengono usati per coprire la testa. Aprirli strappandoli e tenerli lontani dalla portata di neonati e bambini, assicurandosi che vengano smaltiti in modo corretto.

Gentile Cliente,

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di JVC KENWOOD Corporation è: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11

61118 Bad Vilbel

GERMANIA

Contenuto

Precauzioni di sicurezza 2 Contenuto 3 Precauzioni per un uso corretto 3 Nomi delle parti 4 Impostazioni e regolazioni prima dell'uso 5 Montaggio del mirino 5 Regolazione del mirino 5 Risoluzione dei problemi 7 Dati tecnici 7

Simboli usati

Avvertenza: Descrive le precauzioni riguardanti il funzionamento di questo prodotto. Nota: Descrive le informazioni di riferimento, come le funzioni e le limitazioni sull'uso di questo prodotto. : Indica i numeri delle pagine di riferimento e le voci di riferimento.

Contenuto di questo manuale

• Tutti i diritti riservati da JVC KENWOOD Corporation. La duplicazione non autorizzata o la ristampa del presente manuale, in tutto o in parte, è severamente vietata.
• Al fine di migliorare il prodotto, i design illustrati, le specifiche ed altre informazioni contenute in questo manuale sono soggetti a cambiamenti senza preavviso. Gli altri nomi di prodotti e aziende compresi nel presente manuale di istruzioni sono marchi e/o marchi registrati delle rispettive società. Nel presente manuale sono stati omessi marchi quali ™ e ®.

Precauzioni per un uso corretto

Questa unità è compatibile con la serie GY-HC900.

Per informazioni su altri modelli compatibili, contattare il proprio rivenditore.

Prima dell'uso, leggere anche il manuale delle istruzioni della fotocamera da collegare.

Quando si utilizza la struttura anti-gocciolamento equivalente a IPX2 di questa unità, si noti che il grado di protezione IP della fotocamera deve essere almeno IPX2.

Mirino

• Lo schermo del mirino è realizzato utilizzando una tecnologia ad alta precisione. Punti neri e/o punti luminosi potrebbero apparire sullo schermo del mirino. Comunque, non si tratta di un malfunzionamento e queste macchie non vengono registrate sulla scheda SD. Se si utilizza l'unità continuamente per un lungo periodo di tempo, i caratteri visualizzati nel mirino potrebbero rimanere temporaneamente sullo schermo. Questo non viene registrato sulla scheda SD. Non premere con forza contro una superficie né sottoporla a forti impatti. In caso contrario, si potrebbero danneggiare o rompere gli schermi.

A prova di gocciolamento

• Questo registratore videocamera è dotato di una struttura anti-gocciolamento equivalente a IPX2 in base al nostro modo di test. Non è completamente impermeabile. E le prestazioni anti-gocciolamento non sono garantite in tutte le condizioni.
• IPX2 (grado di protezione contro i gocciolamenti di acqua) garantisce che quando un dispositivo è inclinato a un angolo di 15 gradi verso la parte anteriore, posteriore, a sinistra e a destra con l'acqua che gocciola verticalmente su di esso a una velocità di 3 mm/min per un totale di 10 minuti a 2 minuti e 30 secondi per ciascuna posizione, il dispositivo funzioni correttamente al momento dell'azionamento. Per garantire le prestazioni anti-gocciolamento, chiudere completamente i tappi e i coperchi. Evitare forti piogge e spruzzi di acqua pesante.
• Se questo registratore videocamera si bagna e sono presenti goccioline d'acqua, asciugarlo immediatamente con un panno asciutto. Se il registratore videocamera viene capovolto o inclinato di 15° o più mentre è ancora bagnato, l'acqua potrebbe entrare nel registratore videocamera e causare un malfunzionamento.
• Se questo registratore videocamera si bagna, dell'acqua potrebbe fuoriuscire dagli spazi vuoti. Non trasportarlo perché è bagnato. Collocarlo su un panno asciutto per un dato tempo e lasciare che si asciughi.

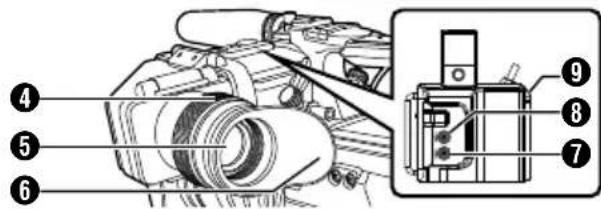

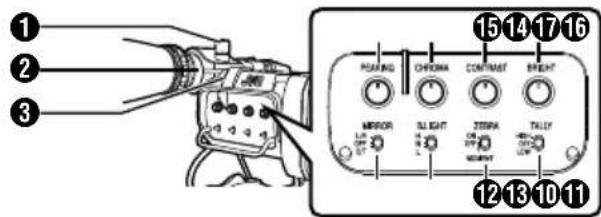

Nomi delle parti

1 Manopola di blocco portamicrofono 2 Portamicrofono Spia del conteggio anteriore Anello di focalizzazione oculare Consente di regolare la visione. ⑤ Mirino Oculare Impedisce che la luce esterna entri nello schermo del mirino e nella visione del cameraman. [USER1] Pulsante (VF) Può essere assegnato con una funzione di menu specifica. [USER2] Pulsante (VF) Può essere assegnato con una funzione di menu specifica. Fermo scorrevole Utilizzato durante il montaggio o lo smontaggio del mirino.

10 Interruttore [MIRROR] Capovolge l'immagine. L/R: capovolge orizzontalmente; OFF: visualizzazione normale; B/T: capovolge verticalmente 11 Interruttore [B.LIGHT] Per configurare la luminosità del mirino. H: luminoso; N: normale; L: scuro 12 Interruttore [ZEBRA] Visualizza la forma a zebra. ON: attiva la forma a zebra; OFF: disattiva la forma a zebra; MOMENT: "attiva la forma a zebra" per uno specifico intervallo di tempo mentre si tiene premuto l'interruttore. [13] [TALLY] Interruttore del conteggio anteriore Per configurare la spia del conteggio anteriore. HIGH: luminoso; OFF: spento; LOW: scuro 14 Manopola [BRIGHT] Per regolare la luminosità del mirino. Manopola [CONTRAST] Per regolare il contrasto del mirino. 16 Manopola [CHROMA] Per regolare il colore del mirino. 17 Manopola [PEAKING] Per regolare il contorno del mirino.

Impostazioni e regolazioni prima dell'uso

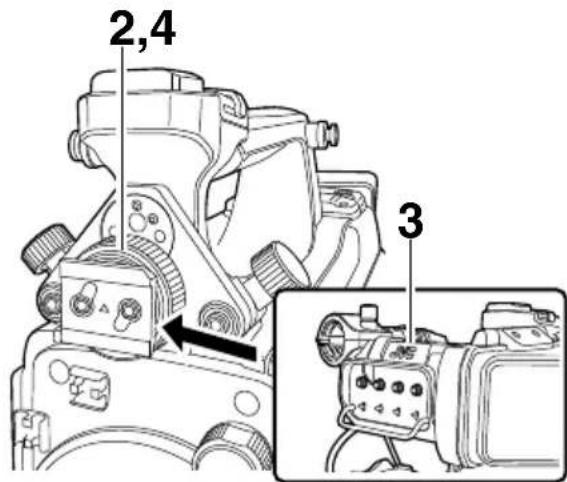

Montaggio del mirino

Impostare l'interruttore [POWER ON/OFF] del registratore videocamera su "OFF". 2 Allentare l'anello di blocco della posizione sinistra-destra del mirino. 3 Far scorrere il mirino nella direzione della freccia per fissarlo.

Nota:

• Per smontare il mirino, tirare il fermo scorrevole verso l'alto e farlo scorrere in direzione opposta a quella della freccia.

4 Ruotare l'anello di blocco della posizione sinistra-destra del mirino per fissare la posizione del mirino. 5 Collegare il cavo del mirino al terminale [VF]. 6 Fissare il cavo del mirino al morsetto.

Regolazione del mirino

È possibile cancellare la luminosità e il picco dello schermo del mirino secondo le proprie esigenze di utilizzo.

La modifica della luminosità dello schermo non influisce sulle immagini registrate.

1 Allentare gli anelli di fissaggio sui lati destro e sinistro del mirino per regolare la posizione orizzontale, serrando successivamente gli anelli. 2 Allentare l'anello di blocco della posizione anteriore-posteriore del mirino. Regolare le posizioni anteriore e posteriore, quindi serrare l'anello. 3 Regolare l'angolo del mirino a una posizione che consenta una facile visualizzazione. 4 Regolare la visibilità utilizzando la ghiera di messa a fuoco dell'oculare. Regolare fino a quando l'immagine del mirino non appare nitida.

5 Regolare la luminosità, il contorno e il contrasto dello schermo del mirino.

Regolazione della luminosità

Usa la manopola [BRIGHT] per regolare la luminosità del mirino.

Regolazione del contorno

Utilizzare la manopola [PEAKING] per regolare il contorno del mirino.

Regolazione del contrasto

Utilizzare la manopola [CONTRAST] per regolare il contrasto del mirino.

Regolazione del colore

Usare la manopola [CHROMA] per regolare il colore del mirino.

Configurazione della luminanza

Utilizzare l'interruttore [B.LIGHT] per configurare il livello di luminanza. H: luminoso; N: normale; L: scuro

Regolazione del guadagno VF RGB

Usare [LCD/VF] → [VF RGB Gain] per regolare il livello di guadagno R/G/B del mirino.

• Questo è l'esempio di menu di GY-HC900. Per i dettagli sul menu, fare riferimento al manuale di istruzioni della fotocamera.

Visualizzazione in bianco e nero

Il display può essere passato a bianco e nero configurando [LCD/VF] → [VF Color] su "Off".

• Questo è l'esempio di menu di GY-HC900. Per i dettagli sul menu, fare riferimento al manuale di istruzioni della fotocamera.

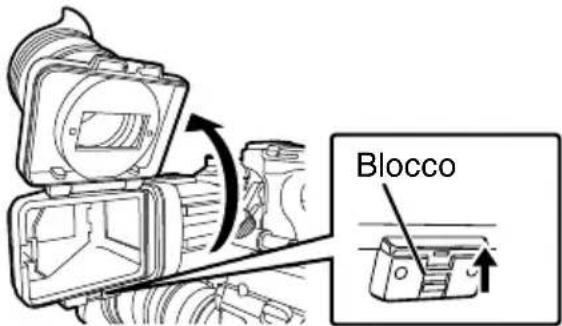

Capovolgimento in alto dell'oculare

Il capovolgimento in alto dell'oculare fornisce una migliore visibilità dell'intera immagine. Premere il blocco verso l'alto per capovolgere verso l'alto l'oculare.

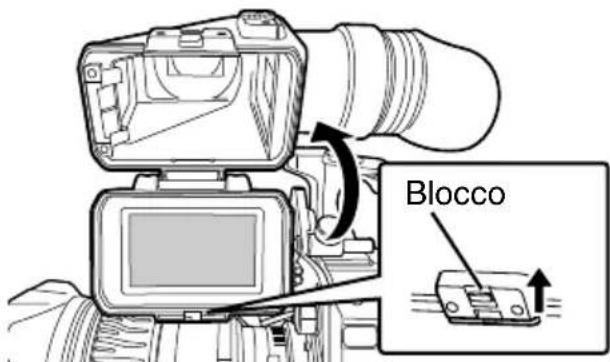

Capovolgimento in alto del barilotto VF

Capovolgere in alto il barilotto del mirino consente di visualizzare direttamente l'immagine. In quel caso l'immagine sarà invertita. Premere l'interruttore [MIRROR] per visualizzare correttamente l'immagine. Premere il blocco verso l'alto per capovolgere verso l'alto il barilotto del mirino.

Risoluzione dei problemi

Sintomo Azione
L'immagine della videocamera non viene emessa sullo schermodel del mirino.	La manopola CONTRAST del mirino è impostata sul minimo? Regolare la manopola [CONTRAST] del mirino.

Dati tecnici

Generale

Voce Descrizione
Alimentazione CC	12 V 0,5 A* L'alimentazione fornita alla fotocamera
Peso Circa 750 g
Temperatura di esercizio concessa	da 0 °C a 40 °C
Umidità di esercizio ammissibile	da 30 %RH a 80 %RH
Temperatura di immagazzinamento ammissibile	da -20 °C a 50 °C
Prestazioni a prova di gocciolamento	Equivalenti a IPX2
Pannello di visualizzazione	OLED WVGA da 3,26 pollici (854 x 480)

Accessori

Accessorì
Scheda di garanzia (per gli USA) 1
ISTRUZIONI 1

• La scheda di garanzia è inclusa nel manuale di istruzioni.

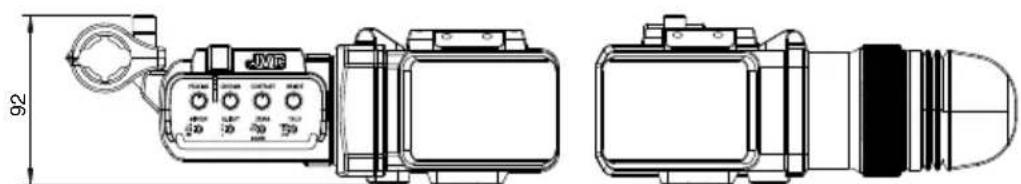

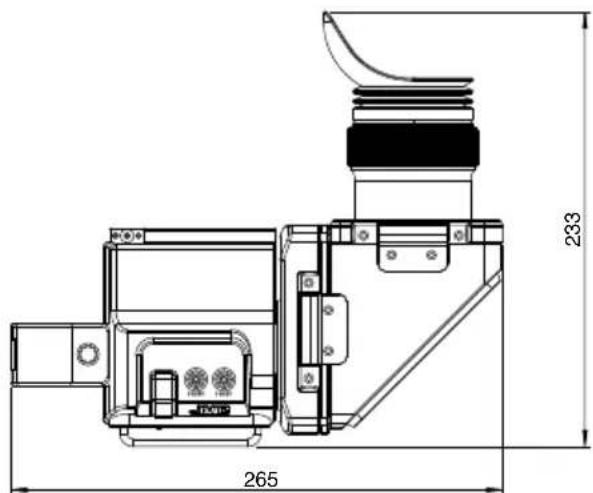

Disegno del contorno dimensionale (Unità: mm)

* Le caratteristiche tecniche e l'aspetto di questo prodotto sono soggetti a cambiamenti, al fine di migliorare l'apparecchio, senza preavviso.
