Produkttyp	VHS-Kassettenrekorder Hi-Fi Stereo 4-Kopf
Marke	JVC
Modell	KV-V8
Stromversorgung	12 V Gleichstrom (11-16 V Toleranz), negative Masse
Abmessungen (B x H x T)	259 mm x 94 mm x 270 mm
Gewicht	3,2 kg
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	35 % bis 80 %
Lagertemperatur	-20 °C bis +60 °C
Videosystem	PAL VHS, Schrägspur 4-Kopf Hi-Fi
Audiosystem	Hi-Fi Stereo VHS, 2 Hi-Fi-Kanäle + 1 Normalkanal
Wiedergabefunktionen	Normale Wiedergabe, Standbild, Einzelbild, Zeitlupe, Suchlauf, Wiederholung
Aufnahmefunktionen	Automatische Aufnahme, automatische und manuelle Nachführung
Schutzschaltungen	Kondensationssensor, Übertemperatur, abnormale Spannung, Bandschutz
Mitgeliefertes Zubehör	Audio-/Videokabel (5 m), Stromkabel (5,5 m), Fernbedienung, CR2025-Batterie, Sensoreinheit, Montagehalterung, Schrauben, Klettband
Wartung und Reinigung	Verwenden Sie eine Trocken-Reinigungskassette für Videoköpfe (TCL-2UX)
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; nur mit Gleichstrom 12V betreiben; Lüftungsöffnungen nicht blockieren
Ersatzteile	Ersatzbatterie CR2025 (Panasonic, Sanyo, Sony oder Maxell)
Reparatur	Wenden Sie sich für Reparaturen an Ihren Händler oder autorisierten Vertriebspartner

Häufig gestellte Fragen - KV-V8 JVC

Wie lege ich eine Kassette in den Rekorder ein?

Legen Sie die Kassette mit dem Etikett nach oben in das Fach und drücken Sie vorsichtig auf die Mitte. Der Rekorder schaltet sich automatisch ein und der Zähler wird zurückgesetzt.

Was tun, wenn sich die Kassette nicht leicht einführen lässt?

Wenn das Fahrzeug erschüttert wird, hält das Gerät die Kassette fest. Führen Sie sie mit etwas Kraft ein oder entfernen Sie sie und versuchen Sie es erneut. Bei falschem Einlegen wird sie automatisch ausgeworfen.

Wie schütze ich eine wichtige Aufnahme?

Brechen Sie die Aufnahmeschutzlasche an der Kassette ab. Um eine geschützte Kassette wiederzuverwenden, bedecken Sie die Öffnung mit doppelseitigem Klebeband.

Was bedeutet die Meldung 'DEW PLEASE WAIT'?

Diese Meldung erscheint bei innerer Kondensation. Warten Sie mehrere Stunden, bis das Gerät getrocknet ist, lassen Sie es eingeschaltet, bis die grüne Anzeige aufhört zu blinken.

Was bedeutet die Meldung 'HIGH TEMP PLEASE WAIT'?

Zeigt eine zu hohe Innentemperatur an. Schalten Sie das Gerät aus, lüften Sie den Innenraum, um es abzukühlen, und schalten Sie es wieder ein, wenn die rote Anzeige nicht mehr blinkt.

Warum ist das Bild von schlechter Qualität oder verschneit?

Die Videoköpfe sind wahrscheinlich verschmutzt. Reinigen Sie sie mit einer Trocken-Reinigungskassette für Videoköpfe (TCL-2UX). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

Wie verwende ich die Wiederholungswiedergabe?

Drücken Sie im Wiedergabemodus die PLAY-Taste länger als 5 Sekunden. Die PLAY-Anzeige blinkt und das Band wird 20 Mal in einer Schleife abgespielt. Drücken Sie STOP, um zu unterbrechen.

Wie stelle ich die Spurnachführung (Tracking) ein?

Drücken Sie die AUTO-Taste auf der Fernbedienung, um die automatische Nachführung zu deaktivieren, und verwenden Sie dann die TRACKING + und - Tasten, um manuell einzustellen, bis das Bild klar ist.

Kann ich NTSC-Kassetten auf diesem Rekorder abspielen?

Ja, die NTSC-Wiedergabe ist möglich. Das Bild kann leicht vertikal gestaucht sein mit schwarzen Balken, und die Farbe kann bei Suchlauf oder Standbild verzerrt sein. Der Zähler kann ungenau sein.

Wie lege ich die Batterie in die Fernbedienung ein?

Ziehen Sie das Batteriefach heraus, legen Sie eine CR2025-Knopfbatterie mit der '+' Seite sichtbar ein, und schließen Sie es bis zum Einrasten.

BEDIENUNGSANLEITUNG KV-V8 JVC

MOBILEVIDEO CASSETTE PLAYER

MOBILER VIDEOSPIELER

LECTEUR DE VIDEOCASSETTE PORTABLE

MOBIELE VIDEOCASSETTESPELER

KV-V8

Hi-Fi

VHS

PAL

Hinweise zu Installation und Anschluss entnehmen Sie bitte der separaten Bedienungsanleitung.

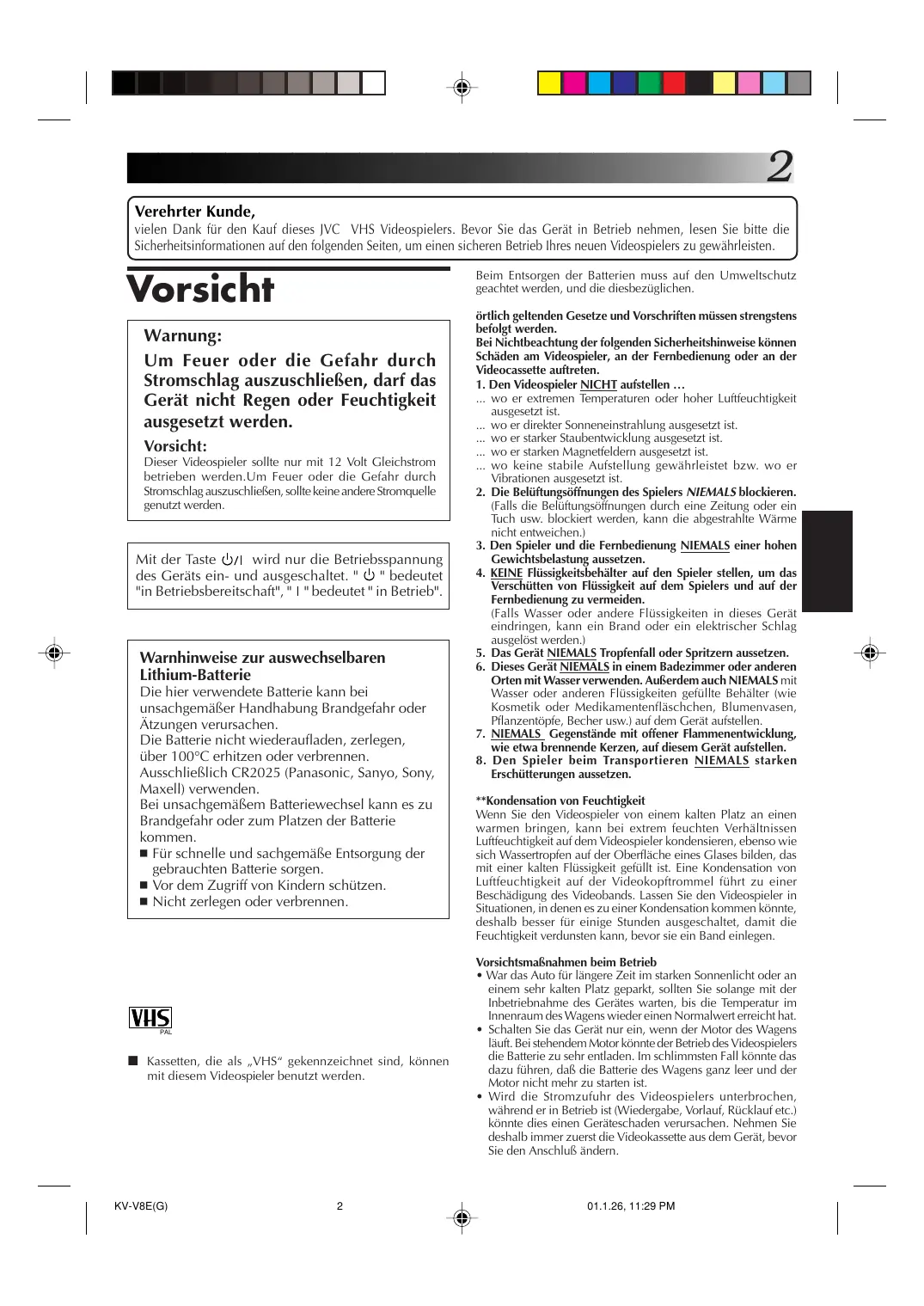

Vielen Dank für den Kauf dieses JVC VHS Videospielers. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die Sicherheitsinformationen auf den folgenden Seiten, um einen sicheren Betrieb Ihres neuen Videospielers zu gewährleisten.

Vorsicht

Warnung:

Um Feuer oder die Gefahr durch Stromschlag auszuschließen, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Vorsicht:

Dieser Videospieler sollte nur mit 12 Volt Gleichstrom betrieben werden. Um Feuer oder die Gefahr durch Stromschlag auszuschließen, sollte keine andere Stromquelle genutzt werden.

Mit der Taste \(\text{山} /\) I wird nur die Betriebsspannung des Geräts ein- und ausgeschaltet. "\(\text{山}\)" bedeutet "in Betriebsbereitschaft", "I" bedeutet "in Betrieb".

Warnhinweise zur auswechselbaren Lithium-Batterie

Die hier verwendete Batterie kann bei unsachgemäßer Handhabung Brandgefahr oder Verätzungen verursachen.

Die Batterie nicht wiederaufladen, zerlegen, über \(100^{\circ}\mathrm{C}\) erhitzen oder verbrennen.

Ausschließlich CR2025 (Panasonic, Sanyo, Sony, Maxell) verwenden.

Bei unsachgemäßem Batteriewechsel kann es zu Brandgefahr oder zum Platzen der Batterie kommen.

Für schnelle und sachgemäße Entsorgung der gebrauchten Batterie sorgen. Vor dem Zugriff von Kindern schützen. Nicht zerlegen oder verbrennen.

■ Kassetten, die als „VHS" gekennzeichnet sind, können mit diesem Videospieler benutzt werden.

Beim Entsorgen der Batterien muss auf den Umweltschutz geachtet werden, und die diesbezüglich

örtlich geltenden Gesetze und Vorschriften müssen strengstens befolgt werden.

Bei Nichtbeachtung der folgenden Sicherheitshinweise können Schäden am Videospieler, an der Fernbedienung oder an der Videocassette auftreten.

1. Den Videospieler NICHT aufstellen ... ... wo er extremen Temperaturen oder hoher Luftfeuchtigkeit ausgesetzt ist. ... wo er direkter Sonneneinstrahlung ausgesetzt ist. ... wo er starker Staubentwicklung ausgesetzt ist. ... wo er starken Magnetfeldern ausgesetzt ist. ... wo keine stabile Aufstellung gewährleistet bzw. wo er Vibrationen ausgesetzt ist.
2. Die Belüftungsöffnungen des Spielers NIEMALS blockieren. (Falls die Belüftungsöffnungen durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die abgestrahlte Wärme nicht entweichen.)
3. Den Spieler und die Fernbedienung NIEMALS einer hohen Gewichtsbelastung aussetzen.
4. KEINE Flüssigkeitsbehälter auf den Spieler stellen, um das Verschütten von Flüssigkeit auf dem Spieler und auf der Fernbedienung zu vermeiden.

(Falls Wasser oder andere Flüssigkeiten in diese Geräte eindringen, kann ein Brand oder ein elektrischer Schlag ausgelöst werden.)

1. Das Gerät NIEMALS Tropfenfall oder Spritzern aussetzen.
2. Dieses Gerät NIEMALS in einem Badezimmer oder anderen Orten mit Wasser verwenden. Außerdem NIEMALS mit Wasser oder anderen Flüssigkeiten gefüllte Behälter (wie Kosmetik- oder Medikamentenfläschchen, Blumenvasen, Pflanzentöpfe, Becher usw.) auf dem Gerät aufstellen.
3. NIEMALS Gegenstände mit offener Flammentwicklung, wie etwa brennende Kerzen, auf dieses Gerät aufstellen.
4. Den Spieler beim Transportieren NIEMALS starken Erschütterungen aussetzen.

**Kondensation von Feuchtigkeit

Wenn Sie den Videospieler von einem kalten Platz an einen warmen bringen, kann bei extrem feuchten Verhältnissen Luftfeuchtigkeit auf dem Videospieler kondensieren, ebenso wie sich Wassertropfen auf der Oberfläche eines Glases bilden, das mit einer kalten Flüssigkeit gefüllt ist. Eine Kondensation von Luftfeuchtigkeit auf der Videokopftrommel führt zu einer Beschädigung des Videobands. Lassen Sie den Videospieler in Situationen, in denen es zu einer Kondensation kommen könnte, deshalb besser für eine Stunde ausgeschaltet, damit die Feuchtigkeit verdunsten kann, bevor Sie ein Band einlegen.

Vorsichtsmaßnahmen beim Betrieb

• War das Auto für längere Zeit im starken Sonnenlicht oder an einem sehr kalten Platz geparkt, sollten Sie solange mit der Inbetriebnahme des Gerätes warten, bis die Temperatur im Innenraum des Wagens wieder einen Normalwert erreicht hat.
• Schalten Sie das Gerät nur ein, wenn der Motor des Wagens läuft. Bei stehendem Motor könnte der Betrieb des Videospielers die Batterie zu sehr entladen. Im schlimmsten Fall könnte das dazu führen, dass die Batterie des Wagens ganz leer und der Motor nicht mehr zu starten ist.
• Wird die Stromzufuhr des Videospielers unterbrochen, während er in Betrieb ist (Wiedergabe, Vorlauf, Rücklauf etc.), könnte dies einen Geräteschaden verursachen. Nehmen Sie deshalb immer zuerst die Videokassette aus dem Gerät, bevor Sie den Anschluss ändern.

Inhaltsverzeichnis

Vorsicht 2

Merkmale 4

Tau-Sensor-Schaltkreis 4 Hochtemperatur-Sensor-Schaltkreis 4 Sensor-Schaltkreis für abnormale Stromspannung ... 4 Bandschutz-Schaltkreis 4 Zubehörteile 4

Einlegen/Entnehmen der Kassette 5

Einlegen der Kassette ins Kassettenfach 5 Entnehmen der Kassette aus dem Videospieler 5 Schutz wichtiger Aufnahmen 5

Wiedergabe von auf VHS-C Kassetten aufgezeichneten

"Video-Movie"-Aufnahmen 5

Garantie klarer Bildwiedergabe (Benutzung der Videokopf-Reinigungskassette) 6 Front-Ansicht 7 Rück-Ansicht 8 Fernbedienung 9 Einsetzen der Batterie ins Batterienfach 10

Anzeigen auf dem Bildschirm 11

Wiedergabe 12

Wiedergabe 12 Vorlauf/Rücklauf 12 Vorlauf/Rücklauf bei Bildwiedergabe 12

Standbild/Einzelbild-Wiedergabe/Zeitlupe 12 Wiederholte Wiedergabe 12 Suchlauf 13 Wiedergabe ab Beginn jeder Aufzeichnung - Suchlauf 13 Wahl des Index einer Aufzeichnung 13 NTSC-Wiedergabe 13

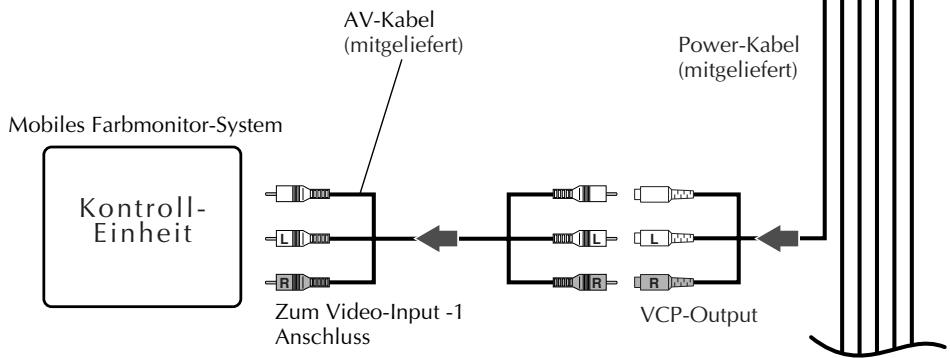

Anschlüsse an andere Geräte

Anschluss an den mobilen Farbmonitor 14

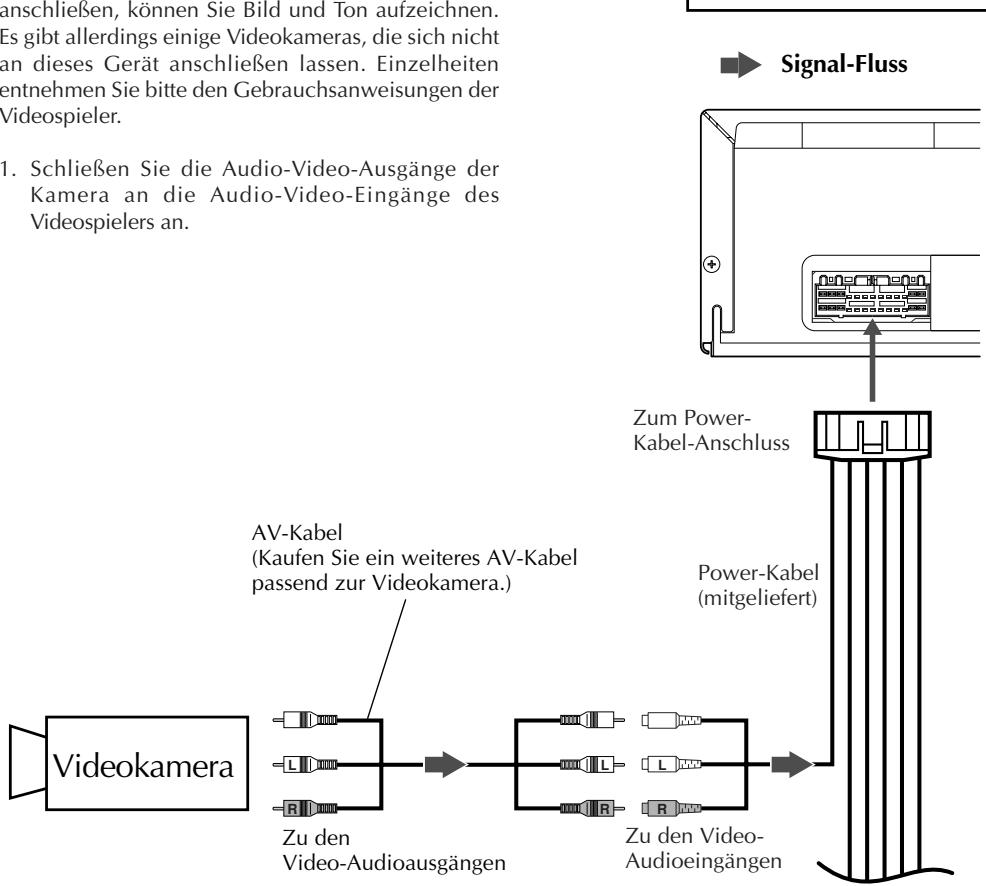

Anschluss an eine Videokamera 15 Fehlerische 16 Systemangaben 16

Merkmale

4-Kopf Stereo Hi-Fi Videospieler. Vertikal oder horizontal einbaubar dank des hochwertigen, vibrationsgeschützten Designs.

Schutz-Schaltkreise

(Schaltkreise zur Selbstdiagnose)

Dieser Videospieler ist mit einigen Schutzschaltkreisen ausgestattet.

Ein Betrieb des Geräts im feuchten Zustand kann zur Beschädigung des Bands und der Videoköpfe führen.

Tau-Sensor-Schaltkreis

■ Wenn in einem relativ kühlen Wageninnenraum sehr schnell aufgeheizt wird, oder wenn die Luftfeuchtigkeit im Innenraum relativ hoch ist, dann kann das ein Beschlagen der Frontscheibe und der Seitenscheiben zur Folge haben. Gleichzeitig kann Feuchtigkeit sich auch im Inneren des Videospielers niederschlagen. In diesem Fall bewirkt die Tau-Sensor-Funktion, dass das Gerät abgeschaltet wird. Dabei beginnt die Anzeige 1 grün zu blinken und auf dem Bildschirm erscheint die Meldung "DEW PLEASE WAIT". Befindet sich das Gerät einmal in diesem Zustand, sollen Sie eine Stunde warten, bis die 1 Lampe aufhört zu blinken und wieder ständig leuchtet.

Hochtemperatur-Sensor-Schaltkreis

■ Wenn die Temperatur des Geräts relativ hoch ansteigt, bewirkt die Hochtemperatur-Sensor-Funktion, dass das Gerät abgeschaltet wird. Dabei

beginnt die Anzeige rot zu blinken und auf dem Bildschirm erscheint die Meldung "HIGH TEMP PLEASE WAIT". Befindet sich das Gerät einmal in diesem Zustand, sollen Sie das Gerät ausschalten, es an einen kühlen Platz stellen, um für Abkühlung zu sorgen, und eine Weile warten, bis die Lampe aufhört zu blinken und wieder ständig leuchtet.

Vergewissern Sie sich vor einem erneuten Einsatz des Videospielers, dass die Anzeige nicht mehr blinkt.

Sensor-Schaltkreis für abnormale Stromspannung

■ Wenn der Stromquellen-Schaltkreis des Geräts eine Stromspannung registriert, die außerhalb der Betriebsspannung liegt, bewirkt die Sensor-Funktion für abnormale Stromspannung, dass das Gerät abgeschaltet wird. Dabei beginnt die Anzeige 1/1 orange zu blinken und auf dem Bildschirm erscheint die Meldung "VOLTAGE PLEASE CHECK". Befindet sich das Gerät einmal in diesem Zustand, sollen Sie überprüfen, ob das Gerät richtig an eine Stromquelle angeschlossen ist, bzw. ob die Batteriespannung ausreichend ist.

Hinweis: Dieser Videospieler sollte nicht ausschließlich mit DC 12V Batterien betrieben werden.

Bandschutz-Schaltkreis

Die Bandschutz-Funktion schaltet das Gerät ab, wenn das Standbild oder die Zeitlupe länger als 5 Minuten dauert.

Zubehör

• Überprüfen Sie, ob folgende Zubehörteile mit dem Videorekorder mitgeliefert wurden.

AV-Kabel (5 m lang)

Stromversorgungskabel (5,5 m lang)

Fernbedienungs-Sensoreinheit

Fernbedienungs-Datenkabel (5 m lang)

2 Montageschienen, 4 Schrauben (5 x 20 mm), 4 Schrauben (5 x 8 mm), 2 Klebestreifen

Fernbedienung

Runde Batterie (CR2025)

Einlegen/Entnehmen der Kassette

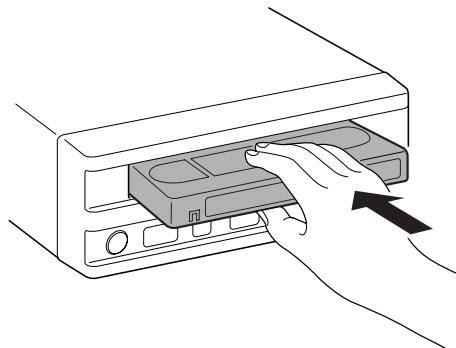

Einlegen der Kassette ins Kassettenfach

Legen Sie eine Videokassette mit der Etikettseite nach oben ins Kassettenfach, indem Sie die Kassette mit leichtem Druck in der Mitte hineinschieben.

• Mit dem Einlegen der Videokassette ins Kassettenfach wird der Videospieler automatisch eingeschaltet. (Automatische Einschaltfunktion) Das Bandzählwerk wird auf 0:00:00 zurückgestellt. (Automatische Zählwerk-Rückstellung)
• Wenn eine Kassette eingelegt wird, schaltet das Gerät automatisch auf Wiedergabe. (Automatische Wiedergabe-Funktion)
• Wenn das Auto stark erschüttert wird, ist es schwer, eine Kassette einzuschieben, weil das Gerät zur Vermeidung von störenden Vibrationen die Kassette dann fest andrückt. In diesem Fall empfiehlt es sich, die Kassette mit einem stärkeren Druck einzuschieben, oder die Kassette noch einmal aus dem Kassettenfach herauszuziehen und darauf erneut einzulegen.

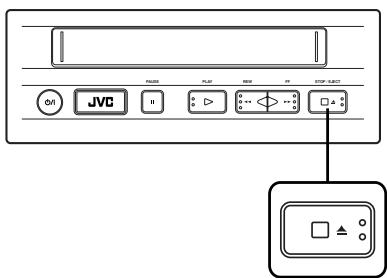

Entnehmen der Kassette aus dem Videospieler

Drücken Sie, wenn das Gerät im STOP-Modus ist, die EJECT-Taste.

• Stecken Sie weder Finger noch fremde Gegenstände ins Kassettenfach. Achten Sie darauf, daß keine Kinder ebenfalls nichts in das Kassettenfach hineinstecken.
• Falls eine Videokassette falsch herum eingelegt wird, wird sie durch die Funktion des Schutzschaltkreises automatisch wieder ausgeworfen. Warten Sie in diesem Fall einige Sekunden, bevor Sie die Kassette erneut und diesmal richtig einschieben.

Schutz wichtiger Aufnahmen

Brechen Sie das Aufnahmeschutz-Plättchen aus dem Kassettengehäuse.

• Falls Sie eine Kassette mit herausgebrochenem Aufnahmeschutz-Plättchen dennoch zur Aufnahme benutzen wollen, müssen Sie das Loch, wo das Aufnahmeschutz-Plättchen herausgebrochen wurde, mit Klebeband abdecken.

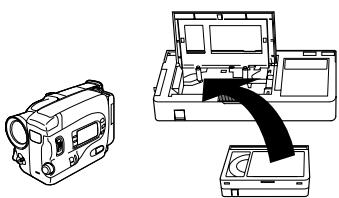

Wiedergabe von auf VHS-C Kassetten aufgezeichneten

"Video-Movie"-Aufnahmen

• Benutzen Sie zur Wiedergabe von VHS-C Kassetten den zusätzlich erhältlichen VHS-Kassettenadapter.

Garantie klarer Bildwiedergabe (Benutzung der Videokopf-Reinigungskassette)

Nach längerer Benutzung des Videospielers nimmt die Bildwiedergabequalität ab. Reinigen Sie in diesem Fall die Videoköpfe mit einer im Zubehörhandel erhältlichen Videokopf-Reinigungskassette.

Wenn folgende Anzeichen zu beobachten sind: Die Bildwiedergabe ist rauh. - Das Bild ist unklar, oder es erscheint gar kein Bild auf dem Bildschirm.

Die On-Screen-Anzeige "USE CLEANING CASSETTE" (REINIGUNGSCASSETTE) erscheint nur

Ist die Bildqualität auch nach Reinigung der Videoköpfe mit der Reinigungskassette beeinträchtigt, wenden Sie sich bitte an ihren Händler, bei dem Sie das Gerät gekauft haben, oder an den nächsten JVC-Händler.

Was in diesem Fall zu machen ist.

• Reinigen Sie die Videoköpfe mit einer Videokopf-Trocken-Reinigungskassette. (TCL-20X) Faktoren, die zur Verschmutzung der Videoköpfe führen:
• Hohe Temperaturen und hohe Luftfeuchtigkeit (z.B. in der Regenzeit)

• Ein beschädigtes oder verschmutztes Band.

Staub in der Luft.

Langer Betrieb

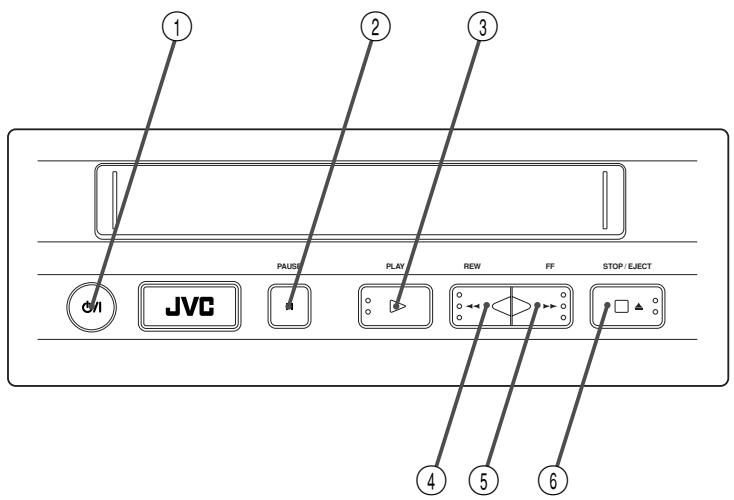

Front-Ansicht

① EIN-/AUS-Taste

Drücken Sie auf diese Taste, um das Gerät ein- oder auszuschalten.

② PAUSE-Taste

Drücken Sie diese Taste, um die Wiedergabe kurz zu unterbrechen.

③ PLAY-Taste

Drücken Sie auf diese Taste, um das Gerät auf Wiedergabe zu stellen.

④ REW (Rückspul-) Taste

Drücken Sie diese Taste, um die Kassette zurückzuspulen.

⑤ FF-(Vorspul-) Taste

Drücken Sie diese Taste, um das Band schnell vorzuspulen.

⑥ STOP-/EJECT(Ausgabe-) Taste

• Drücken Sie diese Taste, um die Wiedergabe zu unterbrechen.
• Drücken Sie diese Taste, um die Kassette im Stoppmodus aus dem Gerät auszugeben.

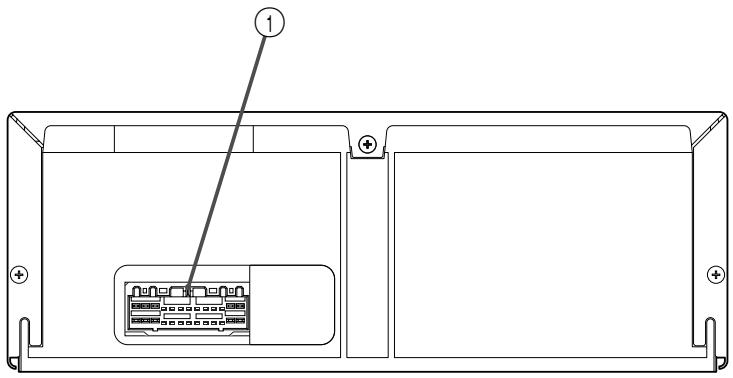

Rück-Ansicht

① Stromkabel-Anschluss

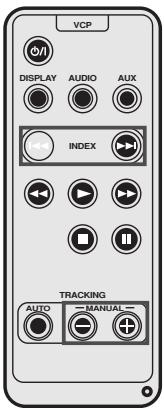

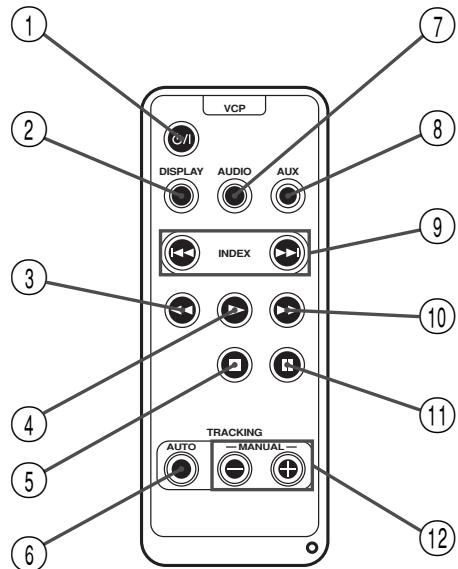

FERNBEDIENUNG

① D-Taste

Drücken Sie diese Taste, um den Videorekorder ein- oder auszuschalten.

② DISPLAY-Taste

Drücken Sie diese Taste, um das Bandzählwerk ein- oder auszuschalten.

③ REW (Rückspul-) Taste

Drücken Sie diese Taste, um das Band zurückzuspulen.

④ PLAY-Taste

Drücken Sie diese Taste zur Wiedergabe des Bandes.

⑤ STOP-Taste

Drücken Sie diese Taste, um die Wiedergabe zu stoppen.

⑥ AUTO (automatische Tracking-) Taste

Drücken Sie diese Taste, um die automatische Tracking-Funktion ein- oder auszuschalten.

⑦ AUDIO-Auswahltaste

Drücken Sie diese Taste, um den gewünschten Audio-Ausgang zu wählen. Der gewählte Audio-Ausgang wird dann auf dem Bildschirm angezeigt.

HI-FI: Hi-Fi-Audioausgang

L: Audioausgang nur für den linken Kanal

R: Audioausgang nur für den rechten Kanal

NORM: Normaler Audioausgang

MIX: Gemischter Audioausgang

AUX-Taste

Drücken Sie diese Taste, um eine externe Audio-Quelle zu wählen.

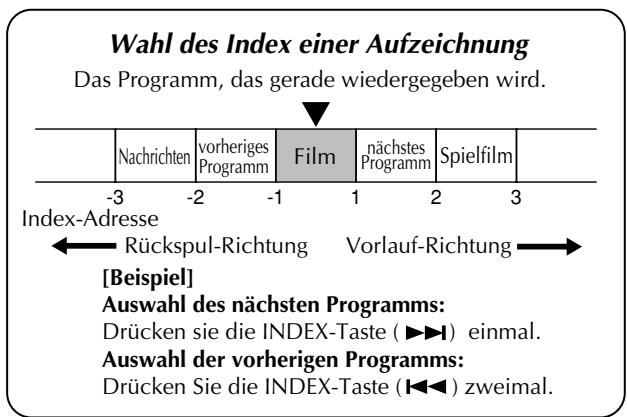

⑨ INDEX-Tasten

Drücken Sie diese Tasten, um den Beginn von Aufzeichnungen zu suchen.

FF-(Vorspul-) Taste

Drücken Sie diese Taste, um das Band schnell vorzuspulen.

⑪ PAUSE-Taste

Drücken Sie diese Taste, um die Wiedergabe kurz zu unterbrechen.

⑫ TRACKING +/- Tasten

Drücken Sie diese Tasten für manuelles Bandtracking. Denken Sie daran, die automatische Tracking-Funktion über die AUTO-Taste auszuschalten.

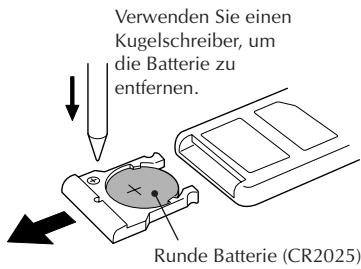

Einsetzen der Batterie ins Batteriefach

• Legen Sie die runde Batterie in das Fach.

Ziehen Sie das Batteriefach heraus. Die Lithium-Knopfzelle mit nach oben weisendem Pluspol (+) in den Halter einlegen. Den Batteriehalter in Pfeilrichtung einschieben, bis er einrastet.

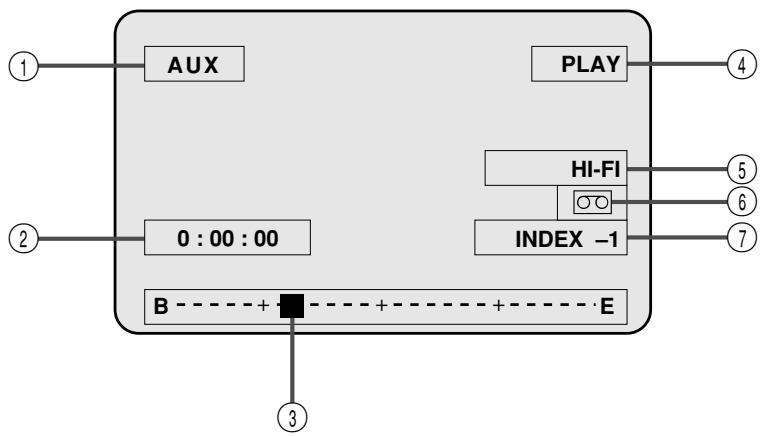

Anzeigen auf dem Bildschirm

Der Betrieb und der Status des Videospielers kann über die Anzeigen auf dem Bildschirm überprüft werden. Jedes Mal, wenn eine Bedienungstaste gedrückt wird, erscheint für ca. 5 Sekunden die entsprechende Anzeige auf dem Bildschirm.

① Anzeige externer Eingänge ② Bandzählwerk ③ Anzeige der gegenüber Bandposition ④ Bandstatus-Anzeige (PLAY/FF/REW/STOP) ⑤ Audio-Ausgang-Anzeige

HI-FI : HI-FI Audioausgang

L : Audioausgang nur für den linken Kanal

R : Audioausgang nur für den rechten Kanal

NORM: Normaler Audioausgang

MIX: Gemischter Audioausgang

⑥ Kassetten-Anzeige ⑦ Anzeige der Index-Markierung

Wiedergabe

Wiedergabe einer Aufzeichnung

Vorbereitung: Schalten Sie einen an den Videospieler angeschlossenen Monitor oder ein Fernsehgerät ein. Dabei muss der externe Eingang (Video 1, Video 2, etc.) gewählt sein.

1 Drücken Sie die O/I-Taste des Videospielers, um das Gerät einzuschalten. 2 Legen Sie eine Videokassette in den Videospieler ein. Wenn eine Kassette eingelegt wird, schaltet der Spieler sofort auf Wiedergabe. 3 Das Bandtracking wird automatisch angepasst. - Drücken Sie die STOP-Taste, um die Wiedergabe zu unterbrechen. - Wenn das Videoband bei der Wiedergabe oder beim Vorspulen ans Ende kommt, wird automatisch das Rückspulen gestartet. ■ Wenn bei der Wiedergabe Störgeräusche auftreten, drücken Sie die AUTO-Taste auf der Fernbedienung, um den automatischen Tracking-Modus auszuschalten. Nehmen Sie die Tracking-Einstellung dann manuell vor über die TRACKING + und die TRACKING - Tasten.

Vorlauf/Rücklauf

Drücken Sie die FF-Taste oder die REW-Taste, wenn das Band weiter stillsteht.

• Wenn Sie die O/I-Taste innerhalb von 2 Sekunden drücken, nachdem Sie die REW-Taste gedrückt haben, schaltet sich der Videospieler aus, nachdem die Kassette an den Anfang zurückgespult worden ist.
• Für kurzzeitigen Suchlauf halten Sie bei Wiedergabe oder Standbild die Taste FF bzw. REW mindestens 2 Sekunden lang gedrückt. Nach Freigabe der jeweiligen Taste wird die normale Wiedergabe fortgesetzt.

Vorlauf/Rücklauf bei Bildwiedergabe

Drücken Sie während der Wiedergabe kurz die FF-Taste bzw. die REW-Taste.

• Der Videospieler beginnt den Bildsuchlauf. Um wieder zur normalen Wiedergabe zurückzukehren, drücken Sie einfach erneut die PLAY-Taste.
• Wenn Sie die FF-Taste bzw. die REW-Taste dann wieder loslassen, kehrt der Rekorder in den normalen Wiedergabe-Modus zurück.

ACHTUNG

Bei Bildsuchlauf, Standbild, Zeitlupe oder Einzelbild-Fortschaltung:

• können Bildverzerrungen auftreten.
• können Störstreifen auftreten.
• kann ein Farbausfall auftreten.

Standbild / Einzelbild-Wiedergabe / Zeitlupe

Drücken Sie während der Wiedergabe die PAUSE-Taste.

• Das Bild bleibt stehen.
• Wenn das Standbild nach oben und unten wackelt, können Sie das Bild über die +/- Tasten der Fernbedienung für manuelles Tracking stabiler einstellen.

Drücken Sie die PAUSE-Taste im Standbildmodus.

• Mit jedem Drücken der PAUSE-Taste im Standbildmodus springt die Wiedergabe um ein Bild weiter.

Drücken Sie im Wiedergabe-Modus die PAUSE-Taste für 2 Sekunden oder länger.

Die Wiedergabegeschwindigkeit verlangsamt sich auf ein Sechstel der normalen Wiedergabegeschwindigkeit. (Zeitlupe) - Wenn es dabei zu Störgeräuschen kommt, können Sie diese Geräusche durch das manuelle Tracking über die TRACKING +/- Taste der Fernbedienung minimieren. - Sie können die Funktion auch in umgekehrter Richtung nutzen. Die Zeitlupe wird dann rückwärts wiedergegeben. Um von der Zeitlupe zur normalen Wiedergabe zurückzukehren, drücken Sie einfach die PLAY-Taste. - Bei der Wiedergabe in einer anderen Geschwindigkeit als der normalen (Zeitraffer/Zeitlupe) gibt der Videospieler keinen Ton wieder. Störgeräusche bei Zeitraffer oder Zeitlupe deuten nicht auf ein Problem des Geräts hin. - Wird die Standbild- oder die Zeitlupenfunktion länger als 5 Minuten genutzt, so schaltet sich der Videospieler automatisch ab, um das Band zu schonen. - Bei schlechten Aufnahmen oder bei Aufnahmen anderer Geräte kann die Tracking-Anpassung erfolglos bleiben. Die automatische Tracking-Funktion wird automatisch aktiviert, wenn der Videospieler eingeschaltet bzw. wenn eine Kassette in den Spieler eingelegt wird.

Wiederholte Wiedergabe

Drücken Sie im Wiedergabe-Modus die PLAY-Taste für 5 Sekunden oder länger. (Es blinkt dann die PLAY-Anzeige)

Das Band wird darauf von Anfang bis Ende abgespielt. Das Band stoppt nach der zwanzigsten Wiedergabe. - Drücken Sie die STOP-Taste, um die wiederholte Wiedergabe zu unterbrechen.

Suchlauf

Wiedergabe ab Beginn jeder Aufzeichnung - Suchlauf

Um mit der Wiedergabe einer Aufzeichnung ab dem Anfang zu beginnen, kann das Gerät den am Anfang einer Aufzeichnung gespeicherten Index suchen. Videokassetten, die auf einem JVC-Gerät aufgenommen wurden, haben diese Index-Markierung automatisch.

1 Wählen Sie über die INDEX-Taste der Fernbedienung die gewünschte Index-Markierung.

Rückspulrichtung Vorlaufrichtung

Bildschirm Wählen Sie Index -2 für frühere Aufzeichnungen auf der Kassette.

• Suchen Sie die gewünschte Indexmarkierung für eine automatische Wiedergabe der Aufzeichnung.
• Mit jedem Druck auf die rechte Taste steigt die Index-Zahl. Auf der anderen Seite sinkt die Index-Zahl mit jedem Druck auf die linke Taste.
• Maximal können neun verschiedene Aufzeichnungen gewählt werden.

Um den Suchlauf zu unterbrechen, drücken Sie einfach die STOP-Taste.

NTSC-Wiedergabe

Sie können NTSC-Kassetten abspielen.

• Einige TV-Geräte stauchen das Bild vertikal und fügen schwarze Balken am oberen und unteren Bildrand ein. Dies ist keine Fehlfunktion des Spielers bzw. TV-Geräts.
• Das Bild kann vertikal rollen. Zur Beseitigung dieser Störung den Bildfangregler des TV-Geräts verwenden. (Falls Ihr TV-Gerät keinen Bildfangregler besitzt, entfällt diese Störungsbeseitigungsmöglichkeit.)
• Zähler- und Bandrestanzeige sind nicht korrekt.
• Bei Bildschlauf, Standbild oder Einzelbildversetzung können Bildverzerrungen und/oder Farbausfall auftreten.
• Je nach TV-Geräte-Modellausführung kann bei NTSC-Wiedergabe die Bildschirmanzeige am oberen oder unteren Ende beschnitten werden.

Anschlüsse an andere Geräte

Anschluss an den mobilen Farbmonitor.

Anschluss an das im Handel erhältliche mobile Farbmonitor-System.

Schließen Sie den Videospieler an die Kontroll-Einheit eines im Handel erhältlichen mobilen Farbmonitor-Systems an.

1. Schließen Sie das Ausgangskabel des Videospielers an den Video-Eingang des mobilen Farbmonitor-Systems an.

Beispiel für den Anschluss

Signal-Fluss

Stromkabel-Anschluss Stromkabel (mitgeliefert)

VCP-Output

Anschluss an eine Videokamera

Wenn Sie an den Videospieler eine Kamera anschließen, können Sie Bild und Ton aufzeichnen. Es gibt allerdings Videokameras, die sich nicht an dieses Gerät anschließen lassen. Einzelheiten entnehmen Sie bitte den Gebrauchsanweisungen der Videospieler.

1. Schließen Sie die Audio-Video-Ausgänge der Kamera an die Audio-Video-Eingänge des Videospielers an.

Beispiel für den Anschluss

Fehlersuche

Wenn Sie Zweifel haben, ob an dem Gerät etwas nicht in Ordnung ist, schauen Sie bitte, ob Sie die Probleme oder die möglichen Ursachen in der folgenden Liste finden.

■Keine Stromversorgung ☆Stromkabel ist nicht angeschlossen ○Strecken Sie das Stromkabel fest in den Anschluß

■Gerät-arbeitet trotz gesicherter Stromversorgung nicht. (Die Ⓞ/1 -Anzeige blinkt.) ☆Das Gerät istinnen feucht geworden, oder der Hochtemperatur-Sensor-Schaltkreis ist in Betrieb. ○Wenn sich im Gerät Tau niedergeschlagen hat, warten Sie eine Stunden, bis das Gerät wieder gaz getrocknet ist. ○Wenn sich der Hochtemperatur-Sensor-Schaltkreis eingeschalten hat, sollen den Fahrzeuginnenraum auf normale Temperatur abkühlen.

■Auf dem Bildschirm erscheinen keine Anzeigen ○Drücken Sie die DISPLAY-Taste auf der Fernbedienung.

■Bei einem Teil oder Teilen der Wiedergabe treten Störgeräusahe auf. ☆Fehlerhafteres Tracking. ☆Wenn ein Geräusch immer an der selbst Stelle einer Aufzeichnung auffritt, ist wahrseinlich das Band an dieser Stelle beschädigt. ○Drücken Sie die AUTO-Taste auf der Fernbedienung, um das automaticische Tracking abzuschalten, und passen Sie das Trackingstattdessen manuell an über die TRACKING +/- Tasten.

■Das Standbild springt nach oben oder unter. ☆Der vertikale Halt ist schlecht eingestellt. ○Passen Sie das Tracking manuell an über die TRACKING +/- Tasten der Fernbedienung an.

■Abnormale Farbe ★kein Bild ★kein Ton ○Überprüfen Sie aufmerksam die Bedienungsanweisungen des Fernsehers, an den Sie den Videospieler angeschlossen haben.

■Die Bildwiedergabe ist schlechter Qualität. ☆Die Videoköffe sind verschmutzt. ○Reinigen Sie die Videoköffe mit der Reinigungskassette.

Systemangaben

• Stromversorgung Abmessungen Gewicht
• zugelassene Arbeitstemperatur
• zugelassene relative Luftfeuchtigkeit
• zugelassene Lagertemperatur

: DC12V (11V-16V zugelassen) negativ geerdet : Breite: 259mm, Höhe: 94mm, Tiefe: 270mm : 3,2 kg : 0°C bis 40°C : 35% - 80% : -20°C bis 60°C

Video

• Wiedergabesystem Video-Signal

: VHS Format, Hi-Fi 4-köpfiges Helical-Scan-Verfahren. : VHS PAL Standard

Audio

• Wiedergabesystem Audio-Kanal

: VHS Stereo HI-Fi Audio : 2 Hi-Fi Audiokanäle und 1 normaler Audiokanal

• Fernbedienung

:A-Code

(A- und B-Code können im Gerät automatisch gewechselt werden.)

Design und Systemangaben können ohne weiteres geändert werden.

Sehr geehrter Kunde,

Mit der Taste STANDBY/ON O/I wird nur die Betriebsspannung des Geräts ein- und ausgeschaltet. "O" bedeutet "in Betriebsbereitschaft", "I" bedeutet "in Betrieb".
