Producttype	VHS-cassette videorecorder Hi-Fi stereo 4 koppen
Merk	JVC
Model	KV-V8
Voeding	DC 12 V (11 tot 16 volt toegestaan), negatieve massa
Afmetingen (B x H x D)	259 mm x 94 mm x 270 mm
Gewicht	3,2 kg
Bedrijfstemperatuur	0 °C tot +40 °C
Bedrijfsvochtigheid	35 % tot 80 %
Opslagtemperatuur	-20 °C tot +60 °C
Videosysteem	PAL VHS, helische aftasting 4 koppen Hi-Fi
Audiosysteem	Hi-Fi stereo VHS, 2 Hi-Fi kanalen + 1 normaal kanaal
Afspelerfuncties	Normaal afspelen, stilstand, beeld voor beeld, slow motion, zoeken, herhaling
Opnamefuncties	Automatische opname, automatische en handmatige tracking
Beveiligingscircuits	Condensatiedetectie, hoge temperatuur, abnormale spanning, bandbescherming
Meegeleverde accessoires	Audio/videokabel (5 m), voedingskabel (5,5 m), afstandsbediening, batterij CR2025, sensoreenheid, montagebeugel, schroeven, klittenband
Onderhoud en reiniging	Gebruik een droge reinigingscassette voor videokoppen (TCL-2UX)
Veiligheid	Niet blootstellen aan regen of vocht; alleen gebruiken op wisselstroom via DC 12V; ventilatieopeningen niet blokkeren
Reserveonderdelen	Vervangingsbatterij CR2025 (Panasonic, Sanyo, Sony of Maxell)
Repareerbaarheid	Neem contact op met de verkoper of erkende distributeur voor reparatie

Veelgestelde vragen - KV-V8 JVC

Hoe plaats ik een cassette in de videorecorder?

Plaats de cassette met het label naar boven in het compartiment door zachtjes op het midden te drukken. De videorecorder schakelt automatisch in en de teller wordt gereset.

Wat te doen als de cassette niet gemakkelijk ingaat?

Als de auto schudt, houdt het apparaat de cassette stevig vast. Duw krachtig of haal hem eruit en probeer opnieuw. Als hij verkeerd wordt ingevoerd, wordt hij automatisch uitgeworpen.

Hoe bescherm ik een belangrijke opname?

Breek het opnamebeveiligingslipje op de cassette. Om een beveiligde cassette opnieuw te gebruiken, bedek de opening met dubbelzijdig plakband.

Wat betekent de melding 'DEW PLEASE WAIT'?

Dit bericht verschijnt bij interne condensatie. Wacht enkele uren tot het apparaat droog is, laat het aan staan tot het groene lampje stopt met knipperen.

Wat betekent de melding 'HIGH TEMP PLEASE WAIT'?

Geeft een te hoge interne temperatuur aan. Schakel het apparaat uit, ventileer de auto om te koelen en schakel hem weer in wanneer het rode lampje niet meer knippert.

Waarom is het beeld van slechte kwaliteit of sneeuwachtig?

De videokoppen zijn waarschijnlijk vuil. Reinig ze met een droge reinigingscassette (TCL-2UX). Als het probleem aanhoudt, neem dan contact op met een erkende dealer.

Hoe gebruik ik herhaald afspelen?

Druk in de afspeelmodus langer dan 5 seconden op de PLAY-toets. Het PLAY-lampje knippert en de band wordt 20 keer in een lus afgespeeld. Druk op STOP om te stoppen.

Hoe stel ik de tracking in?

Druk op de AUTO-toets op de afstandsbediening om de automatische tracking uit te schakelen en gebruik dan de TRACKING + en - toetsen om handmatig aan te passen tot het beeld scherp is.

Kan ik NTSC-cassettes afspelen op deze videorecorder?

Ja, NTSC-afspelen is mogelijk. Het beeld kan iets verticaal worden ingekrompen met zwarte balken en de kleur kan vervormd zijn bij zoeken of stilstaand beeld. De teller kan onnauwkeurig zijn.

Hoe plaats ik de batterij in de afstandsbediening?

Trek het batterijcompartiment open, plaats een ronde CR2025-batterij met de '+' zichtbaar en sluit tot een klik.

GEBRUIKSAANWIJZING KV-V8 JVC

Zie de handleiding voor de installatie en de aansluitingen.

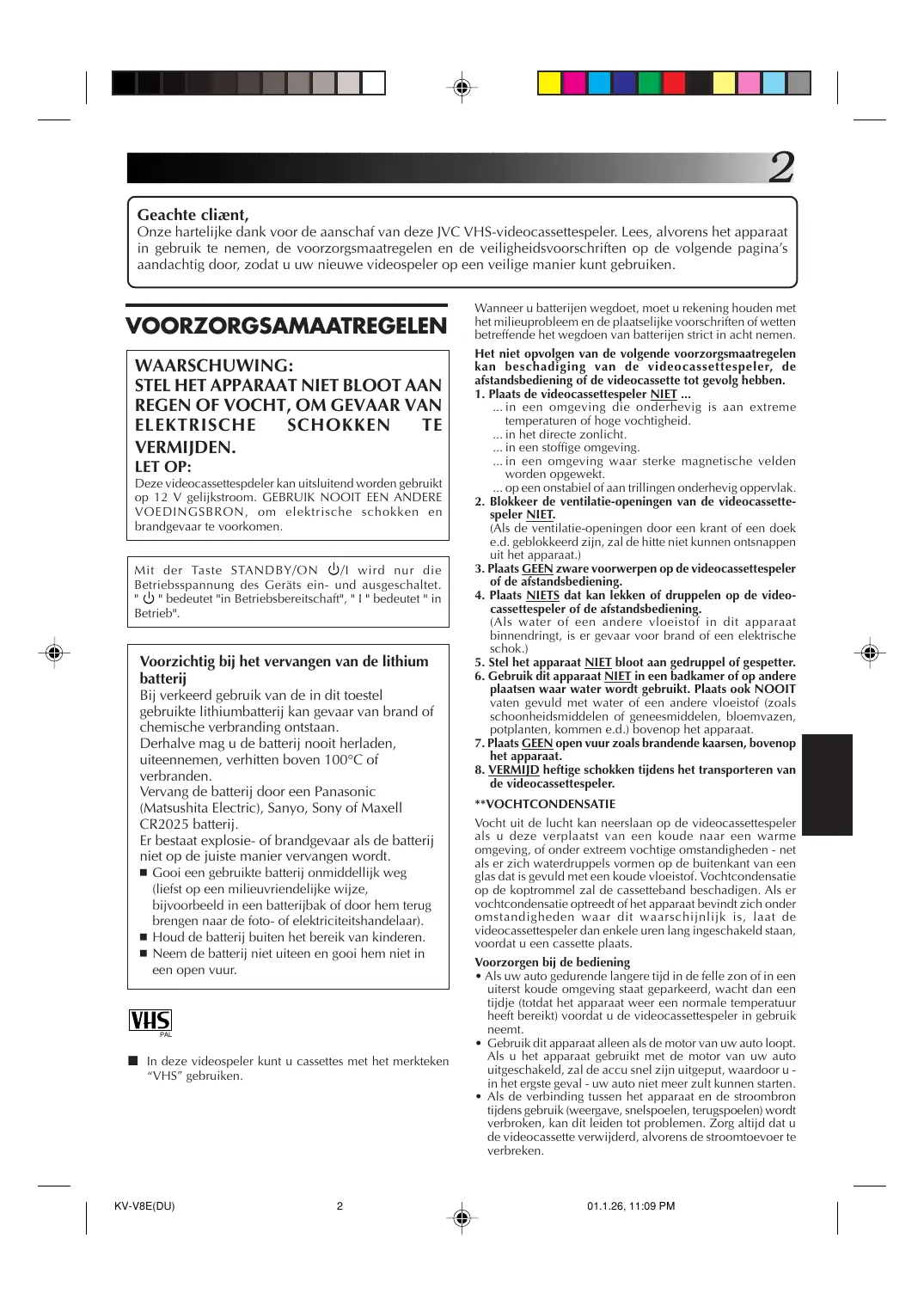

Geachte klant,

Onze hartelijke dank voor de aanschaf van deze JVC VHS-videocassettespeler. Lees, alvorens het apparaat in gebruik te nemen, de Voorzorgsmaatregelen en de veiligheidsvoorschriften op de volgende pagina's aandachtig door, zodat u uw nieuwe videospeler op een veilige manier kunt gebruiken.

VOORZORGSMAATREGELEN

WAARSCHUWING:

STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT, OM GEVAAR VAN ELEKTRISCHE SCHOKKEN TE

VERMIJDEN.

LET OP:

Deze videocassettespeler kan uitsluitend worden gebruikt op 12 V gelijkstroom. GEBRUIK NOOIT EEN ANDERE VOEDINGSBRON, om elektrische schokken en brandgevaar te voorkomen.

Voorzichtig bij het vervangen van de lithiumbatterij

Bij verkeerd gebruik van de in dit toestel gebruikte lithiumbatterij kan gevaar van brand of chemische verbranding ontstaan.

Derhalve mag u de batterij nooit herladen, uit elkaar nemen, verhitten boven 100°C of verbranden.

Vervang de batterij door een Panasonic (Matsushita Electric), Sanyo, Sony of Maxell CR2025 batterij.

Er bestaat explosie- of brandgevaar als de batterij niet op de juiste manier wordt vervangen.

Gooi een gebruikte batterij onmiddellijk weg (liefst op een milieuvriendelijke wijze, bijvoorbeeld in een batterijbak of door hem terug te brengen naar de foto- of elektriciteitshandelaar). Houd de batterij buiten het bereik van kinderen. Neem de batterij niet uit elkaar en gooi hem niet in een open vuur.

In deze videospeler kunt u cassettes met het merkteken "VHS" gebruiken.

Wanneer u batterijen wegdoet, moet u rekening houden met het milieuprobleem en de plaatselijke voorschriften of wetten betreffende het wegdoen van batterijen strikt in acht nemen.

Het niet opvolgen van de volgende voorzorgsmaatregelen kan beschadiging van de videocassettespeler, de afstandsbediening of de videocassette tot gevolg hebben.

1. Plaats de videocassettespeler NIET ...

...in een omgeving die onderhevig is aan extreme temperaturen of hoge vochtigheid.

...in het directe zonlicht.

...in een stoffige omgeving.

...in een omgeving waar sterke magnetische velden worden opgewekt.

...op een onstabiel of aan trillingen onderhevig oppervlak.

1. Blokkeer de ventilatie-openingen van de videocassettespeler NIET.

(Als de ventilatie-openingen door een krant of een doek e.d. geblokkeerd zijn, zal de warmte niet kunnen ontsnappen uit het apparaat.)

1. Plaats GEEN zware voorwerpen op de videocassettespeler of de afstandsbediening.
2. Plaats NIETS dat kan lekken of druppelen op de videocassettespeler of de afstandsbediening.

(Als water of een andere vloeistof in dit apparaat binnendringt, is er gevaar voor brand of een elektrische schok.)

1. Stel het apparaat NIET bloot aan druppels of spetters.
2. Gebruik dit apparaat NIET in een badkamer of op andere plaatsen waar water wordt gebruikt. Plaats ook NOOIT vaten gevuld met water of een andere vloeistof (zoals schoonheidsmiddelen of geneesmiddelen, bloemvazen, potplanten, kommen e.d.) bovenop het apparaat.
3. Plaats GEEN open vuur zoals brandende kaarsen bovenop het apparaat.
4. VERMIJD hevige schokken tijdens het transporteren van de videocassettespeler.

**VOCHTCONDENSATIE

Vocht uit de lucht kan neerslaan op de videocassettespeler als u deze verplaatst van een koude naar een warme omgeving, of onder extreem vochtige omstandigheden - net zoals er waterdruppels vormen op de buitenkant van een glas dat is gevuld met een koude vloeistof. Vochtcondensatie op de koptrommel zal de cassetteband beschadigen. Als er vochtcondensatie optreedt of het apparaat bevindt zich onder omstandigheden waar dit waarschijnlijk is, laat de videocassettespeler dan enkele uren lang ingeschakeld staan, voordat u een cassette plaatst.

Voorzorgen bij de bediening

• Als uw auto gedurende langere tijd in de felle zon of in een uiterst koude omgeving staat geparkeerd, wacht dan een tijdje (totdat het apparaat een normale temperatuur heeft bereikt) voordat u de videocassettespeler in gebruik neemt.
• Gebruik dit apparaat alleen als de motor van uw auto loopt. Als u het apparaat gebruikt met de motor van uw auto uitgeschakeld, zal de accu snel zijn uitgeput, waardoor u - in het ergste geval - uw auto niet meer zult kunnen starten.
• Als de verbinding tussen het apparaat en de stroombron tijdens gebruik (weergave, snelspoelen, terugspoelen) wordt verbroken, kan dit leiden tot problemen. Zorg altijd dat u de videocassette verwijdert, alvorens de stroomtoevoer te verbreken.

Inhoudsopgave

VOORZORGSMAATREGELEN 2

Kenmerken 4

Circuit van de vochtcondensatie-sensor 4

Circuit van de sensor voor te hoge temperatuur .... 4

Circuit van de sensor voor abnormaal voltage 4

Circuit voor bescherming van de cassetteband..... 4

ACCESSOIRES 4

Plaatsen/verwijderen van een cassette 5

Een cassette in het cassettevak plaatsen 5

Verwijderen van een cassette uit videospeler 5

Beschermen van belangrijke opnamen 5

Weergave van een VHS-C-cassette opgenomen met een videocamera 5

Voor een optimale weergave (gebruik van een videokop reinigingscassette) 6

VOORPANEEL 7

ACHTERPANEEL 8

AFSTANDSBEDIENING 9

De batterij in de batterijhouder plaatsen 10

Aanduidingen op het scherm 11

Weergave 12

Afspelen van een cassette 12

Snelspoelen/terugspoelen 12

Snelspoelen/terugspoelen en het beeld bekijken .... 12

Weergave van een stilstaand beeld / beeld-voor-beeld-weergave/vertraagde weergave 12

Herhaalde weergave 12

Zoekfuncties 13

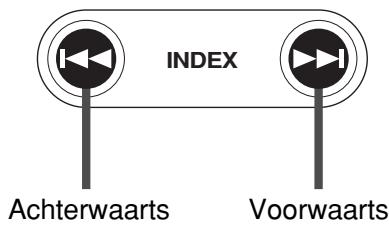

Weergave vanaf het begin van een programma- weergave na zoeken 13

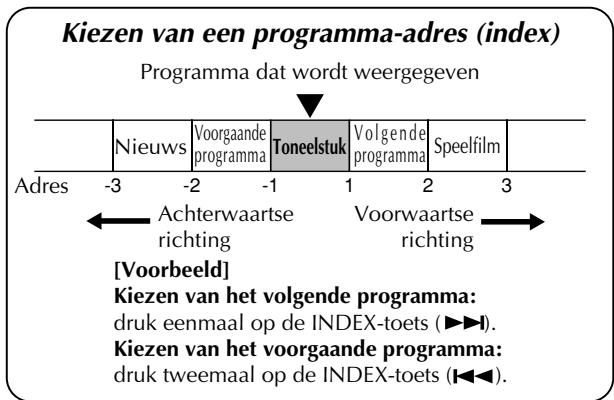

Kiezen van een programma-adres (index) 13

Meer over NTSC-weergave 13

Aansluiten op andere apparatuur Aansluiten op een mobiele kleurenmonitor-systeem 14

Aansluiten van een videocamera 15

Verhelpen van storingen 16

Specificaties 16

Kenmerken

Hifi stereo-cassettespeler met 4 bandkoppen. Verticaal of horizontaal op te hangen dankzij het uiterst betrouwbare trillingsbestendige ontwerp.

Beveiligingscircuits (zelfdiagnoserende circuits)

Deze videospeler is uitgerust met verschillende beveiligingscircuits.

Gebruik deze videospeler niet als er vochtcondensatie heeft plaatsgevonden. Dit kan leiden tot beschadiging van de cassetteband.

Circuit van de vochtcondensatie-sensor

Als het interieur van de auto erg koud is en snel wordt verwarmd of als de vochtigheidsgraad in de auto bijzonder hoog is, beslaan de voorruit en de ramen van de auto aan de binnenzijde. In dergelijke gevallen zal ook in de binnenkant van de videospeler vochtcondensatie optreden. In een dergelijk geval (vochtcondensatie) worden het circuit van de condensatiesensor geactiveerd en de machine wordt stopgezet. De 1 indicator knippert groen en de aanduiding "DEW PLEASE WAIT" verschijnt op het scherm. Als dit zich voordoet, wacht dan enkele uren totdat de 1 indicator van knipperen overgaat in continu oplichten.

Circuit van de sensor voor te hoge temperatuur

Als de temperatuur van het apparaat extreem hoog oploopt, worden het circuit van de sensor voor te hoge temperatuur geactiveerd en de machine wordt stopgezet. De O/1 indicator knippert rood en de aanduiding "HIGH TEMP PLEASE WAIT" verschijnt op het scherm. Als dit zich voordoet, plaats het apparaat dan op een koele plaats en wacht enkele uren totdat de O/1 indicator stopt met knipperen en continu oplicht. Als u het apparaat daarna weer inschakelt, controleer dan goed of de O/1 indicator niet knippert, alvorens tot bediening van het apparaat over te gaan.

Circuit van de sensor voor abnormaal voltage

Als het bronluscircuit van het apparaat een voltage buiten het bedrijfsgebied detecteert, worden de sensor voor abnormaal voltage geactiveerd en het apparaat wordt uitgeschakeld. De 1 indicator knippert oranje en de aanduiding "VOLTAGE PLEASE CHECK" verschijnt op het scherm.

Als dit zich voordoet, controleer dan of het apparaat goed is aangesloten en of de batterijspanning nog hoog genoeg is.

Opmerking: Deze videocassettespeler kan alleen op 12 Volt gelijkstroom worden gebruikt.

Circuit voor bescherming van de cassetteband

Als het apparaat meer dan vijf minuten in de stand voor stilstaande weergave of vertraagde weergave blijft staan, worden het cassettebandbeschermingscircuit ingeschakeld en de hierboven genoemde stand wordt uitgeschakeld.

• Controller van alle hier getoonde accessoires zijn meegeleverd bij de videospeler.

Audio/video-snoer (5 meter lang)

Spanningssnoer (5.5 meter lang)

Afstandssensor

Afstandsbedieningssnoer (5 meter lang)

Montagebeugels (2x), zelftappende schroeven (0.5 × 200 mm) (4x), schroef (M3 x 8) (4x), klittenband (2 sets)

(g) Afstandsbediening

Ronde batterij (CR2025)

Plaatsen/verwijderen van een cassette

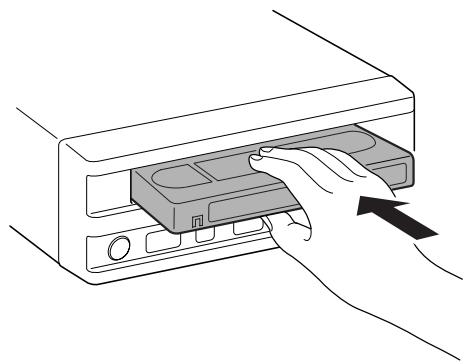

Een cassette in het cassettevak plaatsen

Plaats een videocassette met de labelkant naar boven in het cassettevak door het midden van de cassette zachtjes aan te drukken.

• Plaats een videocassette met de labelkant naar boven in het cassettevak door het midden van de cassette zachtjes aan te drukken.
• De bandteller wordt teruggezet op 0:00:00 (automatische bandteller-nulstelfunctie).
• Als er een cassette wordt geplaatst, start de weergave ervan automatisch. (Automatische weergavefunctie)
• Als er door het rijden te veel trillingen zijn, zal het apparaat de cassette niet goed naar binnen kunnen trekken. In een dergelijk geval dient u de cassette met wat meer kracht naar binnen te duwen of de cassette te verwijderen en nogmaals in te duwen.

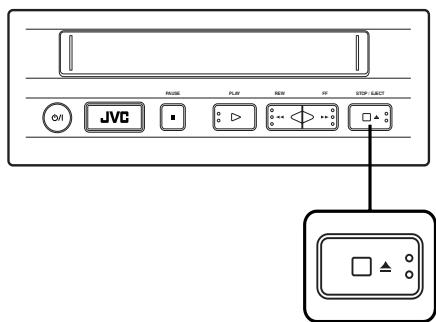

Verwijderen van een cassette uit de videospeler

Druk op de EJECT-toets terwijl het apparaat in de stopstand staat.

• Steek nooit uw vingers of enig ander voorwerp in het cassettevak. Let ook goed op dat kinderen niet in het cassettevak steken.
• Als een videocassette op de verkeerde manier wordt ingestoken, wordt deze automatisch weer uitgeworpen door het beschermingsmechanisme. Als dit zich voordoet, wacht u enkele minuten en steekt u de cassette opnieuw.

Beschermen van belangrijke opnamen

Breek het wispreventienokje van de cassette uit.

• Als u deze cassette later toch weer voor opname wilt gebruiken, dek de ontstane opening dan af met een stukje plakband.

Weergave van een VHS-C-cassette opgenomen met een videocamera

• Gebruik voor het weergeven van een VHS-C-cassette de in de handel verkrijgbare VHS-cassetteadapter.

Voor een optimale weergave (gebruik van een videokoppenreinigingscassette)

■ Als deze videospeler lange tijd is gebruikt, kunnen de beelden iets aan kwaliteit verliezen. In dit geval dient u de videokoppen van het apparaat te reinigen met een videokoppenreinigingscassette.

■ Als de volgende symptomen zich voordoen: - Het weergavebeeld is slecht. - Het weergavebeeld is zeer onduidelijk of er is in het geheel geen beeld. "USE CLEANING CASSETTE" verschijnt op het scherm

Wat te doen bij dergelijke problemen.

• Reinig de videokoppen met een videokoppenreinigingscassette van het "droge" type (TCL-2UX).
• Omstandigheden die versleten videokoppen veroorzaken: Hoge temperatuur, hoge vochtigheidsgraad (regenseizoen, etc.)

• Beschadigde of verruilde cassetteband

Als het weergavebeeld nog steeds slecht is nadat u de videokoppen heeft schoongemaakt met een speciale reinigingscassette, ga dan terug naar de winkel waar u deze videospeler heeft gekocht of ga naar het dichtstbijzijnde JVC-onderhoudscentrum.

• Stoffige omgeving

• Langdurig ononderbroken gebruik, etc.

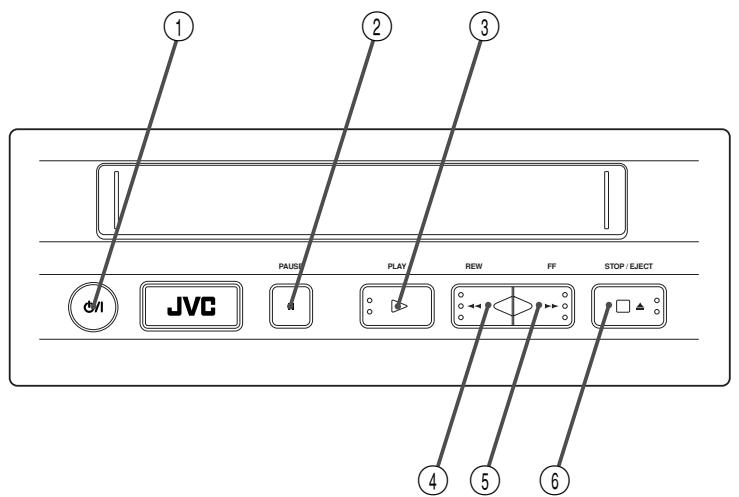

VOORPANEL

① AAN/UIT-toets (aan-/uittoets)

Druk deze toets in om het apparaat in of uit te schakelen.

② PAUSE-toets (pauzetoets)

Druk deze toets in om de weergave tijdelijk stop te zetten.

③ PLAY-toets (weergavetoets)

Druk deze toets in om de weergave van een videocassette te starten.

④ REW-toets (terugspoeltoets)

Druk deze toets in om de band terug te spoelen.

⑤ FF-toets (snelspoeltoets)

Druk deze toets in om de band snel vooruit te spoelen.

⑥ STOP/EJECT (uitwerp) toets

• Druk deze toets in om de weergave te stoppen.
• Druk deze toets in om de cassette te verwijderen terwijl het apparaat in de stopstand staat.

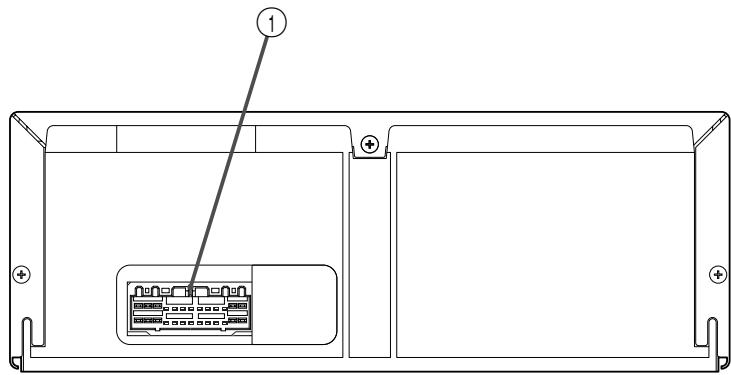

ACHTERPANEL

① NETSNOER-AANSLUITBUS

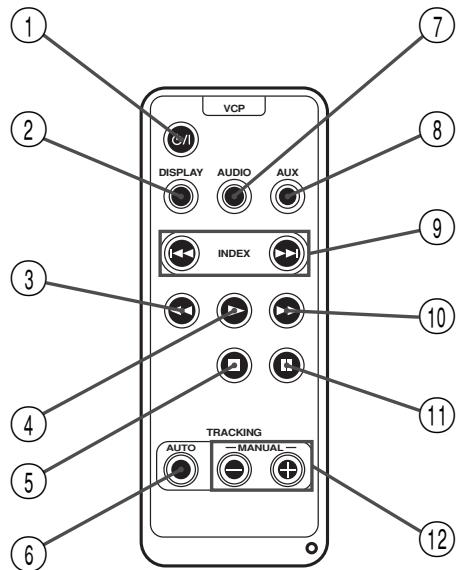

AFSTANDSBEDIENING

① /toets (aan-/uitttoets)

Druk deze toets in om de videospeler in of uit te schakelen.

② DISPLAY-toets

Druk deze toets in om de bandteller in of uit te schakelen.

③ REW-toets (terugspoeltoets)

Druk deze toets in om de cassette terug te spoelen.

④ PLAY-toets (weergavetoets)

Druk deze toets in om de weergave van een cassette te starten.

Druk deze toets in om de weergave te stoppen.

⑥ AUTO-toets (automatische spoorregelingstoets)

Druk deze toets in om de automatische spoorregeling in of uit te schakelen.

⑦ AUDIO-keuzetoets

Druk deze toets in om in te stellen op de gewenste geluidsweergave.

HI-FI : hifi-geluid

L : alleen geluidsweergave van het linkerkanaal

R : alleen geluidsweergave van het rechterkanaal

NORM : normale geluidsweergave

MIX : gemengde geluidsweergave

AUX-toets

Gebruik deze toets om een externe geluidsbron te selecteren.

Druk een van deze toetsen in om naar het begin van een programma (indexpunt) te gaan.

FF-toets (snelspoeltoets)

Druk deze toets in om de band snel vooruit te spoelen.

11 PAUSE-toets (pauzetoets)

Druk deze toets in om de weergave tijdelijk stop te zetten.

12 TRACKING +/- toetsen (+/- spoorregelingstoetsen) Gebruik deze toetsen voor een handmatige spoorregeling van de bandloop. Zorg dat u de automatische spoorregelingsfunctie uitschakelt met de AUTO-toets, voordat u deze toetsen gebruikt.

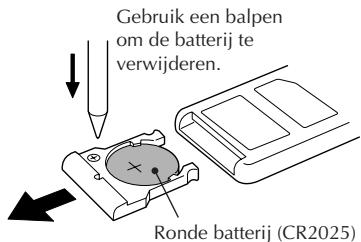

De batterij in de batterijhouserplaatsen

• Plaats de ronde batterij in het batterijvak.

Gebruikte batterijen:

Niet weggooien, maar inleveren als KCA.

De batterijhouser uittnemen. Steek de batterij in de houder. Controleer dat het "+" teken zichtbaar is. Schuif de houder weer terug totdat deze op zijn plaats vastklikt.

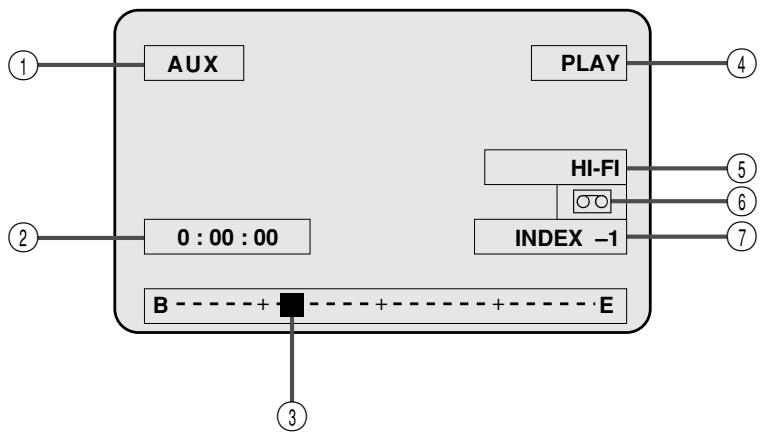

Aanduidingen op het scherm

Op het scherm verschijnen aanduidingen voor de status van de videospeler en de ingeschakelde functie. Iedere keer dat u een bedieningstoets indrukt, verschijnt er 5 seconden lang een aanduiding op het scherm.

① Aanduiding voor externe invoer ② Aanduiding van bandteller. ③ Aanduiding voor de positie van de cassetteband. ④ Aanduiding voor de ingeschakelde bandloopfunctie (PLAY/FF/REW/STOP) ⑤ Aanduiding voor de geluidsweergave.

HI-FI : hifi-geluid

L : alleen geluidsweergave van het linkerkanaal

R : alleen geluidsweergave van het rechterkanaal

NORM : normale geluidsweergave

MIX : gemengde geluidsweergave

⑥ Cassette-aanduiding ⑦Programma-indexaanduiding

Weergave

Afspelen van een cassette

Voorbereiding: schakel de TV of monitor die op de videospeler is aangesloten, in en stel deze in op weergave van het videobeeld (VIDEO 1, VIDEO 2, etc.).

1 Druk op de \(\mathcal{O} / \mathcal{I}\) -toets van de videocassettespeler om deze in te schakelen. 2 Plaats een videocassette in de videocassettespeler. Als er een videocassette wordt geplaatst, wordt de weergave ervan automatisch gestart. 3 De spoorregeling voor de cassetteband verloopt automatisch. Druk op de STOP-toets om de weergave te stoppen. ■ Als het einde van de cassette wordt bereikt tijdens weergave of snelspoelen, wordt de band automatisch teruggespoeld. ■ Als er tijdens de weergave veel bandruis is, drukt u op de AUTO-toets van de afstandsbediening om de automatische spoorregelingsfunctie uit te schakelen en u gebruikt de TRACKING +/- toetsen voor de spoorregeling.

Snelspoelen/terugspoelen

Druk, terwijl de band stilstaat, op de FF-toets of de REW-toets.

• Als u minder dan twee seconden nadat de REW-toets is ingedrukt, de \(\text{山} /\text{山}\) -toets indrukt, wordt de videocassettespeler uitgeschakeld nadat de cassette helemaal is teruggespoeld.

Snelspoelen/terugspoelen en het beeld bekijken

Druk tijdens de weergave even kort op de FF-toets of de REW-toets.

• De videocassettespeler start de versnelde weergave voor het opzoeken van een gewenst beeld.
• Om terug te gaan naar normale weergave, drukt u de PLAY-toets in.
• Houd voor het opzoeken van een dicht bij liggend punt de FF of REW tijdens weergave of stilbeeldweergave langer dan 2 seconden ingedrukt. De normale weergave wordt voortgezet wanneer u de toets weer loslaat.

LET OP

Tijdens zoeken, stilstaand beeldweergave, vertraagde weergave of beeld-voor-beeld-weergave:

• kan het beeld vervormd worden weergegeven;
• kunnen er ruisbalken verschijnen;
• kunnen de kleuren slecht worden weergegeven.

Weergave van een stilstaand beeld / beeld-voor-beeld-weergave / vertraagde weergave

Druk tijdens de weergave op de PAUSE-toets.

• Het beeld wordt stopgezet.
• Als het stilstaande beeld op en neer beweegt, kunt u met de TRACKING +/- toetsen van de afstandsbediening de spoorregeling bijstellen om een stabieler beeld te verkrijgen.

Druk tijdens weergave van het stilstaande beeld op de PAUSE-toets.

• Elke keer dat u tijdens stilstaand beeldweergave op de PAUSE-toets drukt, verspringt de weergave een beeldje verder.

Houd tijdens de weergave de PAUSE-toets 2 seconden of langer ingedrukt.

• De weergavesnelheid zakt tot 1/6 van de normale snelheid (vertraagde weergave).
• Als er tijdens deze vertraagde weergave storing optreedt, stel de spoorregeling dan bij met de TRACKING +/- toetsen van de afstandsbediening om de storing te onderdrukken.
• Als u dezelfde handeling uitvoert tijdens zoeken in achterwaartse richting, wordt de cassette vertraagd weergegeven in achterwaartse richting.
• Om vanuit vertraagde weergave terug te keren naar normale weergave, drukt u op de PLAY-toets.
• Bij weergave met een verschillende snelheid (snel/vertraagd) is er geen geluidsweergave.
• Als er tijdens versnelde of vertraagde weergave storing optreedt, duidt dit niet op een fout in het apparaat.
• Als u het beeld meer dan vijf minuten stil staat of vertraagd weergeeft, wordt de weergave automatisch stopgezet, ter bescherming van de cassetteband.
• Bij het afspelen van een slecht opgenomen videocassette of een cassette die op een ander apparaat is opgenomen, kan het gebeuren dat de spoorregeling niet functioneert.
• De automatische spoorregelingsfunctie wordt altijd ingeschakeld als de videospeler wordt ingeschakeld of als er een cassette wordt geplaatst.

Herhaalde weergave

Houd tijdens de weergave de PLAY-toets 5 seconden of langer ingedrukt. (De aanduiding "PLAY" knippert.)

• De band wordt tot 20 keer achter elkaar weergegeven, van het begin tot aan het einde. Na de 20ste keer stopt de weergave.
• Om de herhaalde weergave tussentijds te stoppen, drukt u op de STOP-toets.

Zoekfuncties

Weergave vanaf het begin van een programma - weergave na zoeken

Om de weergave te starten vanaf het begin van een programma, zoekt u de index op die is opgenomen aan het begin van ieder programma. Op videocassettes die zijn opgenomen door een JVC-videospeler, worden aan het begin van een nieuwe opname automatisch een index aangebracht.

1 Kies het gewenste adres (index) met de INDEX-toets van de afstandsbediening.

TV-scherm

• Kies het gewenste adres (index) voor automatische weergave van het gezochte programma.
• Iedere keer dat u op de rechter INDEX-toets drukt, wordt het indexnummer met 1 verhoogd en iedere keer dat u op de linker INDEX-toets drukt, wordt het indexnummer met 1 verlaagd.
• U kunt maximaal 9 programma's tegelijkertijd kiezen.
• Om tussentijds met het zoeken te stoppen, drukt u op de STOP-toets.

Meer over NTSC-weergave

U kunt met dit apparaat NTSC-cassettes weergeven.

• Bij gebruik van bepaalde tv's zal het beeld mogelijk in verticale richting krimpen en verschijnen er zwarte balken boven en onder op het scherm. Dit duidt niet op een defect van de videospeler of tv.
• Het beeld rolt mogelijk omhoog en omlaag op het scherm. Dit kunt u corrigeren met de V-HOLD-regelaar van uw tv. (Het rollen kan niet worden gestopt indien uw tv geen V-HOLD-regelaar of dergelijke regelaar heeft.)
• De teller en resterende bandtijd zijn niet juist.
• Tijdens het zoeken, stilbeeld of beeld-voor-beeldweergave zal het beeld worden vervormd en zijn de kleuren mogelijk niet optimaal.
• Afhankelijk van het tv-type worden tijdens NTSC-weergave mogelijk de bovenste en onderste gedeelten van aanduidingen niet getoond.

Aansluiten op andere apparatuur

Aansluiten op een mobiel kleurenmonitorsysteem

Aansluiting op een in de handel verkrijgbaar mobiel kleuren-TV-systeem.

Sluit de videocassettespeler aan op het tunergedeelte van een in de handel verkrijgbaar mobiel kleuren-TV-systeem.

1. Verbind de uitgangsaansluiting van de videocassettespeler met videoingangsaansluiting 1 van het mobiele kleuren-TV-systeem.

Aansluitvoorbeeld

Signaalstroom

Mobiel kleurenmonitorsysteem

Tunergedeelte

AV-kabel (als accessoire bijgeleverd)

Naar videoingangsaansluiting

Naar de netvoedingsaansluiting

Netsnoer (als accessoire bijgeleverd)

Videouitgangsaansluiting

Aansluiten op een videocamera

Door het aansluiten van een videocamera op dit apparaat kunt u via een op deze videocassettespeler aangesloten mobiel kleuren-TV-systeem genieten van beeld en geluid opgenomen met een videocamera. Er zijn bepaalde videocamera's die niet op dit apparaat kunnen worden aangesloten. Raadpleeg de gebruiksaanwijzing van de videocamera voor meer informatie hierover.

1 Verbind de uitgangsaansluiting van de videocamera met de ingangsaansluiting van de videocassettespeler.

Aansluitvoorbeeld

Signaalstroom

Naar de netvoedingsaansluiting

Netsnoer (als accessoire bijgeleverd)

Videocamera

Naar VIDEO-AUDIO-uitgangsaansluiting

AUX-aansluiting

Verhelpen van storingen

Als er een probleem is met de videospeler, probeer dit dan te verhelpen aan de hand van de onderstaande lijst.

■ Geen stroomtoevoer ★ Het voedingsssnoer is nicht aangesloten. ○ Steek de stekker van het voedingsssnoer stevig in de aansluiting.

■ Het apparaat werknet Niet hoewel de stroomtoevoer in orde is (de 5/1 indicator knippert). ★ Er is vocht gecondenseerd binnenin de videospeler of het circuit van de sensor voor te hove temperatuur is in werkung getreden. ○ Als er vocht is gecondenseerd, wacht dan enkele uren totdat de videospeler waar geheel droog is. ○ Als het circuit van de sensor voor te hove temperatuur in werkung is getreden, zorg dan dat de videospeler kan afkoelen.

■ De aanduidingen verdwijnen Niet van het scherm. ○ Druk op de DISPLAY-toets van de afstandsbediening.

■ Er is storing in het beeld of in een gedeelte van het beeld. ★ Verkeerde spoorregeling. ★ Als de storing steeds in hetzelfde deel van het beeld verschijnt, duidt dit op een beschadiging van de cassetteband. ○ Druk de AUTO-toets van de afstandsbediening in om de automatische spoorregeling uit te schakelen en voor een handmatige spoorregeling uit met de TRACKING +/- toetsen.

■ Het stilstaande beeld beweegt op en neer. ★ De instelling voor de verticale beeldweergave is verkeerd. ○ Voer een handmatige spoorregeling uit met de TRACKING +/- toetsen van de afstandsbediening.

■ Abnormale kleurenweergave ★ Geen videobeeld ★ Geen geluidsweergave ○ Raadpleeg de gebruiksaanwijzing van de TV die is aangesloten op de videospeler.

■ Het weergavebeeld is slecht of er is sneeuw. ★ De videokopen zijn vuil. ○ Reinig de videokopen met een videokopenreinigungscassette.

Specificaties

Algemeen

Voeding: 12 V gelijkstroom (11 V-16 V toegestaan), negatieve aarde - Afmetingen: 259 mm x 94 mm x 270 mm (breedte x hoogte x diepte) Gewicht: 3,2 kg Bedrijfstemperatuur: 0 °C tot +40 °C Toegestane vochtigheidsgraad: 35% tot 80% - Opslagtemperatuur: -20 °C tot +60 °C

Videogedeelte

Weergavesystemen: VHS, hi-fi 4 koppen schuinspoorregistratie - Videosignaal: VHS PAL-standaardsignaal

Audiogedeelte

Weergavesysteem: VHS stereo hi-fi geluid. Geluidsspoor: 2 hi-fi geluidskanalen en 1 normaal geluidskanaal.

• Afstandsbediening: A-code (In het apparaat wordt er automatisch omgeschakeld tussen de A-code en de B-code.) Wijzigingen in ontwerp en specificaties voorbehouden zonder voorafgaande kennisgeving.
