MODE D'EMPLOI KV-V8 JVC

Pour l'installation et les raccordements, se référer au manuel fourni.

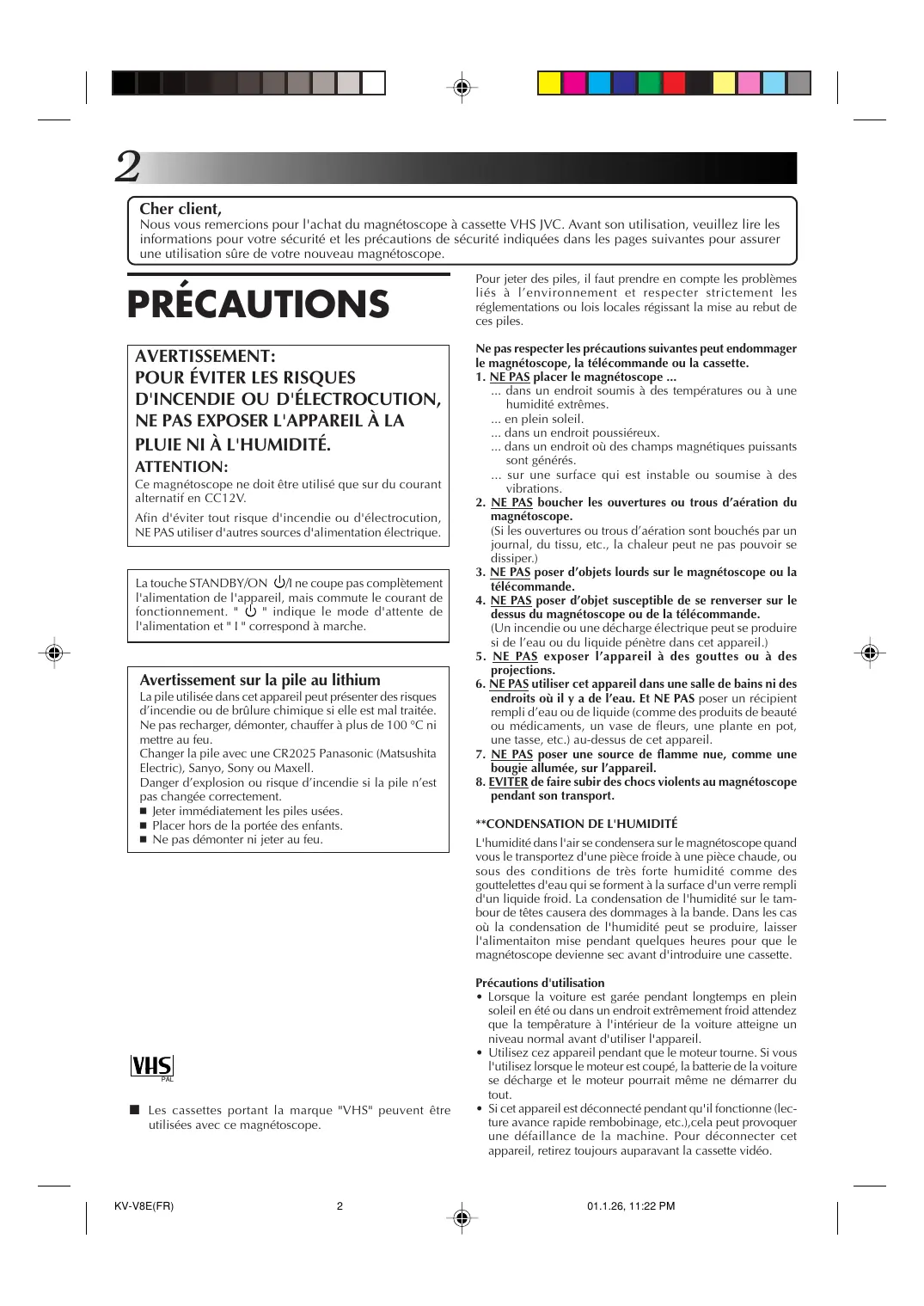

Nous vous remercions pour l'achat du magnétoscope à cassette VHS JVC. Avant son utilisation, veuillez lire les informations pour toute sécurité et les précautions de sécurité indiquées dans les pages suivantes pour assurer une utilisation sûre de tout nouveau magnétoscope.

Avertissement:

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER L'APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

Attention:

Ce magnétoscope ne doit être utilisé que sur du courant alternatif en CC12V.

Afin d'éviter tout risque d'incendie ou d'électrocution, NE PAS utiliser autres sources d'alimentation électrique.

La touche STANDBY/ON / I ne coupe pas complètement l'alimentation de l'appareil, mais commute le courant de fonctionnement. " / I " indique le mode d'état de l'alimentation et "I" correspond à marche.

Avertissement sur la pile au lithium

La pile utilisée dans cet appareil peut présenter des risques d'incendie ou de brûlure chimique si elle est mal traitée. Ne pas recharger, démonter, chauffer à plus de 100°C ni mettre au feu.

Changer la pile avec une CR2025 Panasonic (Matsushita Electric), Sanyo, Sony ou Maxell.

Danger d'explosion ou risque d'incendie si la pile n'est pas changée correctement.

Jeter immédiatement les piles usées. Placer hors de la portée des enfants. Ne pas démonter ni jeter au feu.

Pour jeter des piles, il faut prendre en compte les problèmes liés à l'environnement et respecter strictement les réglementations ou lois locales régissant la mise au rebut de ces piles.

Ne pas respecter les précautions suivantes peut endommager le magnétoscope, la télécommande ou la cassette.

1. NE PAS placer le magnétoscope...

... dans un endroit soumis à des températures ou à une humidité extrêmes.... en plein soleil.... dans un endroit poussiéreux.... dans un endroit où des champs magnétiques puissants sont générés.... sur une surface qui est instable ou soumise à des vibrations.

1. NE PAS boucher les ouvertures ou trous d'aération du magnétoscope. (Si les ouvertures ou trous d'aération sont bouchés par un journal, du tissu, etc., la chaleur peut ne pas pouvoir se dissiper.)
2. NE PAS poser d'objets lourds sur le magnétoscope ou la télécommande.
3. NE PAS poser d'objet susceptible de se renverser sur le dessus du magnétoscope ou de la télécommande. (Un incendie ou une décharge électrique peut se produire si de l'eau ou du liquide pénètre dans cet appareil.)
4. NE PAS exposer l'appareil à des gouttes ou à des projections.
5. NE PAS utiliser cet appareil dans une salle de bains ni des endroits où il y a de l'eau. Et NE PAS poser un récipient rempli d'eau ou de liquide (comme des produits de beauté et ou médicaments, un vase de fleurs, une plante en pot, une tasse, etc.) au-dessus de cet appareil.
6. NE PAS poser une source de flamme nue, comme une bougie allumée, sur l'appareil.
7. EVITER de faire subir des chocs violents au magnétoscope pendant son transport.

Condensation de l'humidité

L'humidité dans l'air se condensera sur le magnétoscope quand vous le transportez d'une pièce froide à une pièce chaude, ou sous des conditions de très forte humidité comme des gouttelettes d'eau qui se forment à la surface d'un verre rempli d'un liquide froid. La condensation de l'humidité sur le tambour de têtes causera des dommages à la bande. Dans les cas où la condensation de l'humidité peut se produire, laisser l'alimentation mise pendant quelques heures pour que le magnétoscope devienne sec avant d'introduire une cassette.

• Les cassettes portant la marque "VHS" peuvent être utilisées avec ce magnétoscope.

Précautions d'utilisation

• Lorsque la voiture est garée pendant longtemps en plein soleil et ou dans un endroit extrêmement froid, attendez que la température à l’intérieur de la voiture atteigne un niveau normal avant d’utiliser l’appareil.
• Utilisez cet appareil pendant que le moteur tourne. Si vous l'utilisez lorsque le moteur est coupé, la batterie de la voiture se décharge et le moteur pourrait même ne démarrer du tout.
• Si cet appareil est déconnecté pendant qu'il fonctionne (lecture avance rapide, rembobinage, etc.), cela peut provoquer une défaillance de la machine. Pour déconnecter cet appareil, retirez toujours auprès le cassette vidéo.

Sommaire

PRECAUTIONS 2

Caractéristiques 4

Circuit de détecteur de condensation 4 Circuit de détecteur de haute température 4 Circuit du détecteur de tension anormale 4 Circuit de protection de bande 4 Accessoires 4

Introduction et retrait d'une cassette 5

Introduction de la cassette dans le compartiment de cassette. 5 Retrait d'une cassette du magnétoscope 5 Pour protéger des enregistrements importants... 5 Comment dire une cassette VHS-C enregistrée avec VideoMovie 5

Pour que les images soient toujours claires à la lecture (Utilisez une cassette de nettoyage de têtes).... 6 PANNEAU AVANT 7 PANNEAU ARRIÈRE 8 TELECOMMANDE 9 Comment installer les pile dans le compartment des pile.... 10 Indications sur I'ecran 11

Lecture 12

Lecture 12 Avance rapide/Rembobinage 12 Avance rapide/Rembobinage tout en regardant l'image.. 12

Lecture à arrêt sur image / Lecture image par image /

Lecture au ralenti 12

Lecture répétée 12

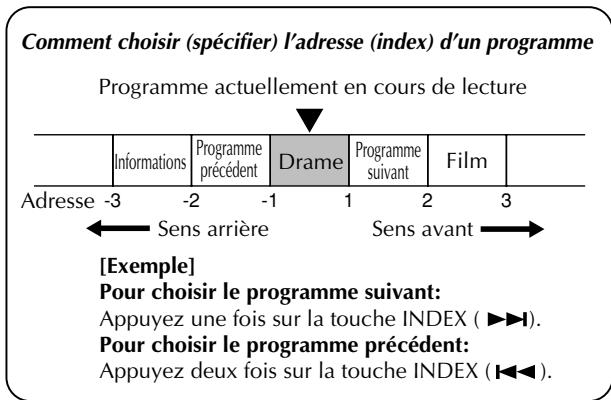

Lecture par recherche 13

Lecture depuis le début d'un programme - Lecture par recherche 13 Comment faire (specifier) l'adresse (index) d'un programme 13 Sur la lecture NTSC 13

Raccordement à d'autres appareils 14

Raccordement à un système d'écran couleur portable 14 Raccordement à un caméscope 15

Dépistage des pannes 16 Caractéristiques techniques 16

Caracteristiques

Magnétoscope à cassette hi-fi stéréo à 4 têtes Montable soit verticalement soit horizontalement grâce à la conception anti-vibration très fiable

Circuits de protection (circuits d'auto-diagnostic)

Ce magnétoscope à cassette incorpore certains circuits de protection.

Si ce magnétoscope est utilisé alors que de la condensation s'est formée à l'intérieur, la bande et les têtes vidéo peuvent être endommagées.

Circuit de détecteur de condensation

Si l'intérieur d'une voiture dont la température est très BASSE est chauffé rapidement ou si l'humidité est très élevé, le pare-brise et les vitres s'embuent parfois. En même temps, de la condensation se forme à l'intérieur du magnétoscope à cassette monté dans la voiture. Dans un tel cas (condition de condensation), les fonctions du circuit du détecteur de condensation pour arrêter l'opération de l'appareil, ayant un indicateur de lampe clignotant en vert, apparaissant à l'écran. La mention "DEW PLEASE WAIT" apparait aussi à l'écran. Lorsque l'appareil indique ce statut, veuillez attendre (plusieurs heures) jusqu'à ce que l'indicateur de lampe s'arrête de clignoter et de s'allumer continuellement.

Circuit du détecteur de haute température

Quand la température de l'appareil devient considérablement élevée, les fonctions du circuit du détector de haute température pour arrêter l'opération de l'appareil, ayant /1 un indicateur de lampe clignotant en rouge, apparaissent à l'écran. La mention "HIGH TEMP PLEASE WAIT" apparait aussi à l'écran. Lorsque l'appareil indique ce statut, veuillez éteindre l'appareil, attendez jusqu'à ce que /1 l'indicateur de lampe s'arrête de clignoter, et veillez bien à aérer la pièce pour faire baisser la température. Lors de la remise en fonction de l'appareil, assurez-vous que /1 l'indicateur de lampe ne clignote plus.

Circuit du détecteur de tension anormale

Lorsque la source du circuit boucle de l'appareil détecte une tension hors du champ d'opération, les fonctions du circuit du détector de tension anormale permettent l'appareil hors service apparaissent à l'écran ainsi que la mention "VOLTAGE PLEASE CHECK".

Dans de tels cas, assurez-vous que l'appareil est raccordé correctement ou que la tension de la pile est suffisante.

Remarque: Ce magnétoscope doit être utilisé avec un courant continu de 12V seulement.

Circuit de protection de bande

Lorsque l'appareil est en mode de lecture à arrêt sur image ou en mode de lecture au ralenti pendant 5 minutes ou plus, les fonctions du circuit de protection de la bande mettront en mode arrêt l'appareil afin de protéger la bande.

Accessoires

• Vérifiez que les accessoires suivants sont bien fournis avec le magnétoscope à cassette.

Cordon audio vidéo (long. 5 m)

Cordon d'alimentation (long. 5.5 m)

Unité de capteur de télécommande

Cordon de données de télécommande (long. 5 m)

Support de montage Plaque x 2

Vis autotaraudeuse ( 5× 20mm)× 4

Vis (M5× 8mm)× 4

Bande Velcro x 2 jeu

Télécommande

Pile ronde (CR2025)

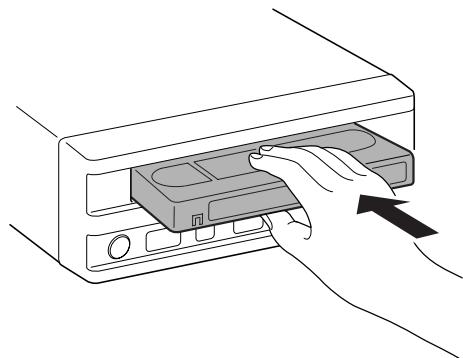

Introduction de la cassette dans le compartiment de cassette.

Introduire une cassette, étiquette vers le haut, dans le compartiment de cassette en appuyant doucement la partie du centre.

• Lors de l'introduction d'une cassette vidéo dans le compartiment de cassette, le magnétoscope se met automatiquement en circuit. (Fonction de mise en circuit automatique).
• Le compteur de bande est réinitialisé à 0:00:00. (Fonction de remise à zéro automatique du compteur). L'introduction d'une cassette met automatiquement le magnétoscope en circuit. (Fonction de mise en circuit automatique).
• Il est difficile d'introduire une cassette, lorsque la voiture est secouée, parce que l'appareil est capable de maintenir fermement la cassette pour l’empêcher de vibrer. Dans ce cas, introduisez avec force la cassette ou retirez la cassette du magnétoscope et essayez de nouveau de l’introduire.

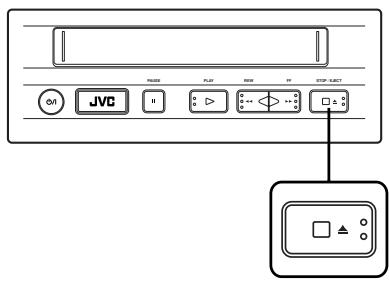

Retrait d'une cassette du magnétoscope

Appuyez sur la touche EJECT pendant que vous êtes en mode arrêt.

• Ne mettez pas les doigts ni de substances étrangères dans le compartiment de cassette. Lorsqu'un jeune enfant se trouve près du magnétoscope, faites attention qu'il ne le fasse pas.
• Si la cassette est mal introduite, elle sera ejectée par la fonction de protection de mécanisme. Si vous avez ce problème, attendez quelques secondes et essayez d'introduire à nouveau la cassette.

Pour protéger des enregistrements importants

Cassez la languette de protection contre l'enregistrement de la cassette.

• Si vous pouvez utiliser une cassette dont la languette de protection contre l'enregistrement a été cassée pour un enregistrement, recouvrez l'orifice de la partie cassée avec un double ruban adhésif.

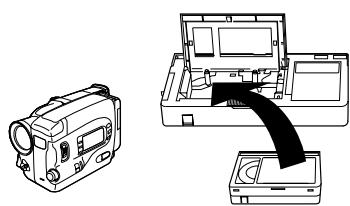

Comment dire une cassette vhs-c enregistrée avec videomovie

Utilisez un adaptateur de cassette VHS en option pour lire des bandes cassettes VHS-C.

Pour que les images soient toujours claires à la lecture (utilisez une cassette de nettoyage de têtes)

Si ce magnétoscope est utilisé pendant longtemps, les images perdent de leur qualité à la lecture. Dans ce cas, nettoyez les têtes vidéo à l'aide d'une cassette de nettoyage de têtes en option.

Lorsque you observe les symptomes suivants: L'imag n'est pas de bonne qualite. L'image n'est pas claire ou aucune image n'est reproduite sur I'ecran. - "USE CLEANING CASSTTE" apparait sur I'ecran.

Que faire en pareille occasion

Si l'image n'est toujours pas de bonne qualité après que les têtes vidéo ont été nettoyées avec une cassette de nettoyage de têtes, prenez contact avec le magasin où vous avez acheté ce magnétoscope ou le distributeur le plus proche.

• Nettoyez les têtes vidéo à l'aide d'une cassette de nettoyage de têtes de type sec (TCL-2UX). Facteurs contribuant à salir les têtes
• Température élevée, forte humidité (pendant la saison des pluies, etc.)

• Poussière dans l'air

• Bande endommagée ou sale

• Longue durée d'utilisation, etc.

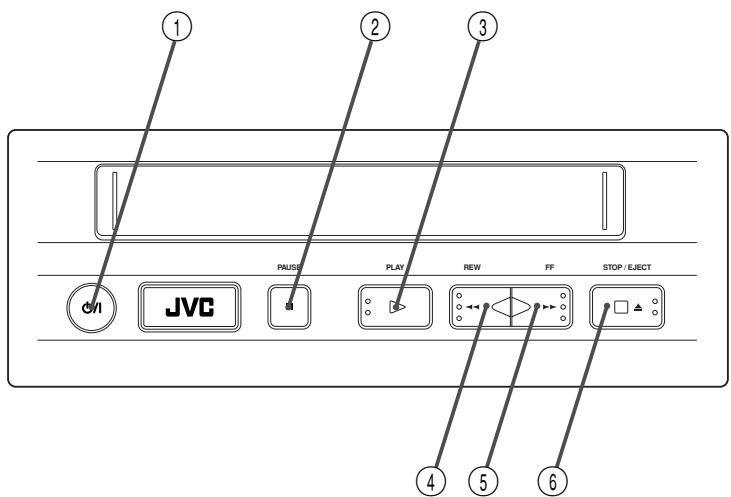

Panneau avant

① Touche

Appuyez sur cette touche pour mettre le magnétoscope en ou hors circuit.

Touche de PAUSE

Appuyez sur cette touche pour interrompre momentanément la lecture.

③ Touche PLAY (lecture)

Appuyez sur cette touche pour lire une cassette vidéo.

Touche REW (rembobinage)

Appuyez sur cette touche pour rembobiner la bande.

Touche FF (avance rapide)

Appuyez sur cette touche pour faire avancer rapidement la bande.

Touche d'arrêt STOP/EJECT (arrêt/ejecte)

• Appuyez cette touche pour arrêter les opérations de lecture.
• Appuyez cette touche pour éjecter une cassette pendant qu'elle est en mode arrêt.

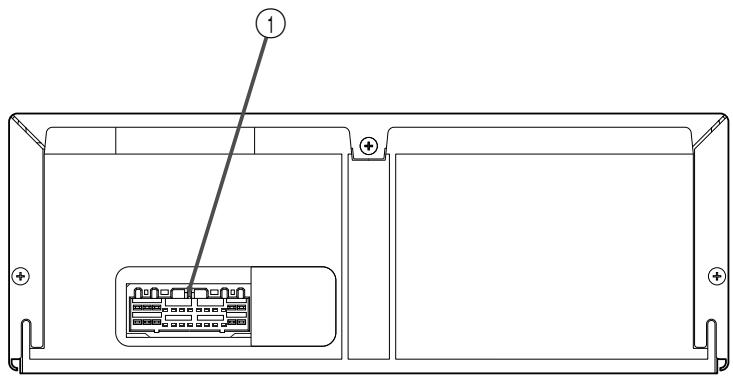

Panneau arrière

Connecteur du cordon d'alimentation

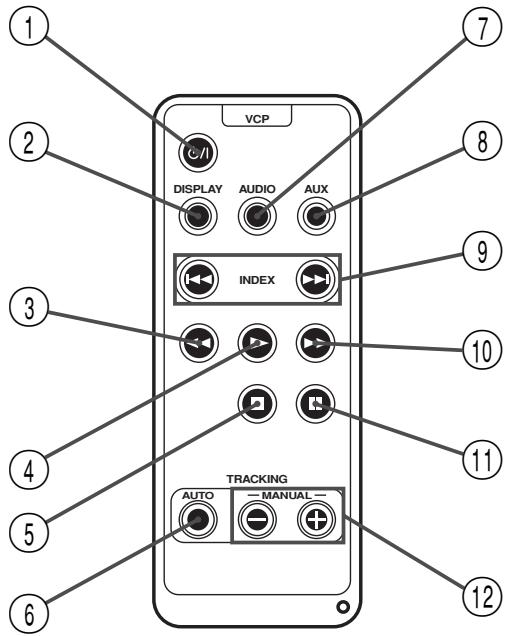

Télécommande

① Touche /

Appuyez sur cette touche pour permettre le magnétoscope en et hors circuit.

Appuyez sur cette touche pour activer et désactiver le compteur de bande.

Appuyez sur cette touche pour rembobiner la bande.

④ Touche PLAY (lecture)

Appuyez sur cette touche pour lire une bande.

Touche STOP (arrêt)

Appuyez sur cette touche pour arrêter la lecture.

⑥ Touche AUTO

suivi d'enregistrement automatique

Appuyez sur cette touche pour activer et désactiver la fonction de suivi automatique.

Touche de sélection audio

Appuyez sur cette touche pour sélectionner la sortie audio désirée.

La sortie audio sélectionnée est indiquée sur l'écran.

HI-FI : Sortie audio hi-fi

L: Sortie audio seulement sur la voie gauche

R: Sortie audio seulement sur la voie droite

NORM : Sortie audio normale

MIX: Sortie audio mélangée

⑧ Touche AUX

Appuyez sur cette touche pour sélectionner une source audio externe.

Touches d'index

Appuyez sur ces touches pour rechercher le début d'un programme.

Touche FF (avance rapide)

Appuyez sur cette touche pour faire avancer rapidement la bande.

⑪ Touche PAUSE

Appuyez sur cette touche pour suspendre la lecture temporairement.

Touches TRACKING + / - (suivi)

Appuyez sur ces touches pour activer la fonction de suivi manuel de la bande. Avant d'appuyer sur ces touches, désactivez toujours le suivi automatique à l'aide de la touche AUTO.

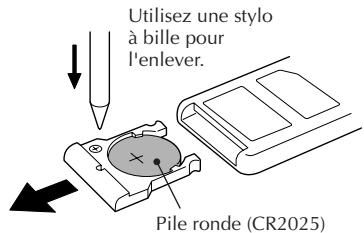

Comment installer les piles dans le compartiment des piles.

• Mettez en place la pile ronde.

Tirez sur le compartiment des piles. Introduire la pile dans le portepile, et s'assurer d'avoir la marque " + " visible. Faire coulisser en arrêté le portepile jusqu'à entendre un déclic.

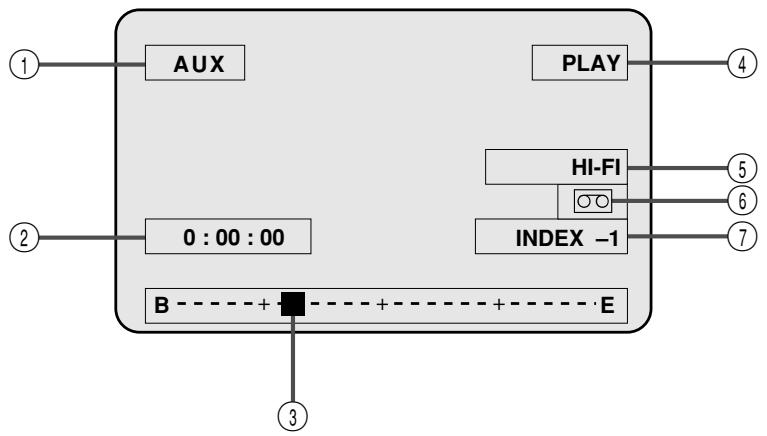

Indications sur l'écran

Le fonctionnement et l'état du magnétoscope peuvent être vérifiés par les indications apparaissant sur l'écran. Chaque fois qu'une touche de fonction est enfoncée, le fonctionnement du magnétoscope est indiqué pendant environ 5 secondes.

① Indication de sortie externe ② Indication du compteur de bande. ③ Indication de la position actuelle de la bande ④ Indication de l'état de la bande (PLAY/FF/REW/STOP) ⑤ Indication de sortie audio HI-FI: Sortie audio hi-fi L: Sortie audio seulement sur la voie gauche R: Sortie audio seulement sur la voie droite NORM: Sortie audio normale MIX: Sortie audio mélangée

⑥ Indication de cassette ⑦ Programme d'indicateur d'adresse (index)

Lecture

Préparatifs: Mettez sous tension le téléviseur raccordé au magnétoscope et réglez-le sur un mode d'entrée externe (VIDEO 1, VIDEO 2, etc.).

1 Appuyez sur la touche du magnétoscope pour le mettre en circuit. 2 Introduisez une cassette dans le magnétoscope. Lorsqu'une cassette est introduite, le magnétoscope se met automatiquement en marche. 3 Le suivi de bande est automatiquement ajusté. ■ Appuyez sur la touche STOP pour arrêter la lecture. La bande est automatiquement rembobinée lorsqu'elle atteint la fin de la cassette lors de la lecture ou de l'avance rapide. Lorsque des parasites sont générés pendant la lecture, appuyez sur la touche AUTO de la Télécommande pour désactiver le mode de suivi d'enregistrement automatique et ajustez manuellement le suivi à l'aide des touches TRACKING + et -.

Avance rapide/remboursement

Appuyez sur la touche FF (avance rapide) ou REW (rembobinage) lorsque la bande est dans le mode d'arrêt.

• Si vous appuyez sur la touche ①/1 moins de 2 secondes après avoir appuyé sur la touche REW, le magnétoscope se met hors circuit après que la bande est complètement enroulée jusqu'à son début. Si vous appuyez sur la touche PLAY moins de 2 secondes après avoir appuyé sur la touche REW, le magnétoscope démarre la lecture de la bande.

Avance rapide/rembobinage tout en regardant l'image

Appuyez momentanément sur la touche FF ou la touche REW pendant la lecture.

• Le magnétoscope démarre la lecture par recherche.
• Pour reprendre la lecture normale, appuyez sur la touche PLAY.
• Pour des recherches courtes, pendant la lecture ou l'arrêt sur image, maintenez pressée FF ou REW pendant plus de 2 secondes. En relâchant, la lecture normale reprend.

Attention

En mode de recherche, d'arrêt sur image, de ralenti ou d'avance image par image.

L'image sera distordue. Des barres parasites apparaîtront. - Il y aura une perte de couleur.

Lecture à arrêt sur image/lecture image par image/lecture au ralenti

Appuyez sur la touche PAUSE pendant une lecture.

L'image devient fixe. - Lorsque l'image fixe roule vers le haut et le bas, réglez le suivi d'enregistrement à l'aide de la touche TRACKING +/- de la télécommande jusqu'à ce que l'image soit stable.

Appuyez sur la touche PAUSE dans le mode de lecture à arrêt sur image.

• Chaque fois que vous appuyez sur la touche PAUSE dans le mode de lecture à arrêt sur image, la bande est reproductive image par image.

Appuyez sur la touche PAUSE pendant 2 secondes ou plus dans le mode de lecture.

• La vitesse de lecture passée à 1/6ème de la vitesse normale (lecture au ralenti).
• Si des parasites sont générés à cette vitesse de lecture, réglez le suivi d'enregistrement à l'aide de la touche TRACKING +/- de la télécommande jusqu'à ce que les parasites soient réduits.
• Si la même opération est effectuée dans le mode de lecture par recherche en sens inverse, la lecture au ralenti est activée dans le sens inverse.

Pour revenir à la lecture normale depuis la lecture au ralenti, appuyez sur la touche PLAY.

• Lors d'une lecture à une vitesse différente de la vitesse normale (lecture rapide/au ralenti), notamment le son n'est sorti du magnétoscope.
• Si des parasites sont générés lors d'une lecture rapide, lecture en sens inverse ou lecture au ralenti, cela n'indique pas qu'il y a un problème dans l'appareil.
• Si la fonction de lecture à arrêt sur image ou de lecture au ralenti est activée pendant 5 minutes ou plus, le magnétoscope arrête automatiquement la lecture pour protéger la bande.
• Si une bande vidéo mal enregistrée ou une bande qui a été enregistrée sur un autre appareil est lue, le réglage du suivi d'enregistrement peut parfois ne pas fonctionner.
• Le suivi d'enregistrement automatique est activé automatiquement au moment où le magnétoscope est mis en circuit ou lorsqu'une cassette est introduite.

Lecture répétée

Appuyez sur la touche PLAY pendant 5 secondes ou plus dans le mode de lecture.

(L'indication PLAY clignote.)

La bande est répétée 20 fois depuis le début jusqu'à la fin et la 20ème lecture se termine à la fin de la bande. Pour interrompre une lecture répétée pendant qu'elle est en cours, appuyez sur la touche STOP.

Lecture par recherche

Lecture depuis le début d'un programme - Lecture par recherche

Pour démarrer la lecture depuis le début d'un programme, recherchez l'index enregistré au point de début de ce programme. Des marques d'index ont été automatiquement enregistrées sur des bandes cassettes vidéo enregistrées sur un appareil JVC.

1. Choisissez l'adresse (index) désirée avec la touche INDEX de la télécommande.

Écran de télévision Choisissez une adresse (index) deux adresses avant le programme actuel.

• Recherchez l'adresse (index) désirée pour la lecture automatique du programme.
• Chaque fois que vous appuyez sur la touche droite, le nombre de l'index augmente et chaque fois que vous appuyez sur la touche gauche, le nombre de l'index diminue.
• Neuf programmes au maximum peuvent être choisis en une fois.

Pour interrompre la lecture par recherche pendant qu'elle est en cours, appuyez sur la touche STOP.

Sur la lecture NTSC

Veuillez lire des bandes NTSC.

• Certains téléviseurs rétrécissent l'image verticalement et placent des barres noires en haut et en bas de l'écran. Ce n'est pas un mauvais fonctionnement de la part du magnétoscope ni du téléviseur.
• L'image peut rouler verticalement. Ce qui peut être corrigé en utilisant la commande de stabilité verticale sur le téléviseur. (Si le téléviseur ne dispose pas de cette commande, la correction n'est pas possible.)
• Les valeurs du compteur et de la durée de bande restante seront incorrectes.
• Pendant la recherche, l'arrêt sur image ou la lecture image par image, l'image peut être distordue, et il peut y avoir une perte de couleur.
• En fonction du type de téléviseur, le haut et le bas des affichages surimprimés peuvent être coupés pendant la lecture NTSC.

Raccordement à d'autres appareils

Raccordement à un système d'écran couleur portable.

Raccordement à un système de télévision couleur portable disponible commercialement.

Raccordez le magnétoscope à l'unité syntoniseur du système de télévision couleur portable disponible commercialement.

Raccordez les bornes de sortie du magnétoscope aux bornes de sortie vidéo 1 du système de télévision couleur portable.

Raccordement à un caméscope

Le raccordement du caméoscope au magnétoscope vous permet de profiter de l'image et du son, que vous avez enregistrés avec le caméoscope, sur votre télévision couleur portable qui est aussi raccordée au magnétoscope.

Cependant, certains caméscopes ne peuvent pas être raccordés à ce magnétoscope à cassette. Pour plus de détails, reportez-vous au mode d'emploi du caméscope.

1. Raccordez les bornes de sortie du caméoscope aux bornes d'entrée du magnétoscope.

Dépistage des pannes

En cas de problème avec l'appareil, vérifie le symptôme et la cause en vous référant au tableau suivant.

■ Pas d'alimentation ★ Le cordon d'alimentation est débranché. ○ Branchez fermement le cordon d'alimentation dans la fiche.

■ L'appareil ne fonctionne pas bien que l'alimentation soit normale. (Le témoin POWER clignote). ★ De la condensation s'est formée à l'intérieur de l'appareil ou le circuit du détecteur de température élevée fonctionne. ○ Lorsqu'il y a de la condensation à l'intérieur de l'appareil, attendèze plusieurs heures jusqu'à ce qu'elle disparaisse. ○ Lorsque le circuit du détecteur de température élevée fonctionne, rafraîchisser l'intérieur de la voiture pour abaiser la température de l'appareil.

■ Les indications ne disparaisent pas de l'écran. ○ Appuyez sur la touche DISPLAY de la télécommande.

■ Des parasites apparaissent dans une partie (ou certaines parties) de l'image à la lecture. ★ Suivi d'enregistrement anomal. ★ Si des parasites apparaissent tout le temps dans la même partie de l'image à la lecture, cette partie de la bande est endommagée. ○ Appuyez sur la touche AUTO de la télécommande pour annuler le suivi automatique et règlez manuelle le suivi à l'aide des touches TRACKING + et -.

■ L'image fixe roule vers le haut et le bas. ★ La stabilité verticale est mal régée. ○ Rélez le suivi à l'aide des touches TRACKING + et - de la télécommande.

■ Couleur anormale ★ Pas de sortie videoo ★ Pas de sortie audio ○ Lisez attentionivement le mode d'emploi du télévisuer racordé au magnétoscope à cassette.

■ L'image n'est pas de bonne qualité ou présente un effet de neige ★ Les têtes videoo sont sales. ○ Nettoyez les têtes videoo à l'aide d'une cassette de nettoyage de têtes.

Caractéristiques techniques

Alimentation : CC 12 V (11 à 16 volts tolérés) Masse négative Dimensions : 259mm x 94mm x 270 mm (largeur x hauteur x profondeur) - Masse : 3,2kg - Température de fonctionnement admissible : 0°C à +40°C - Humidité relative admissible : 35% à 80% - Température de rangement admissible : -20°C à +60°C

Vidéo

• Système de lecture : Format VHS, balayage hélicoïdal 4 têtes hi-fi
• Signal vidéo : Norme PAL VHS

Audio

• Système lecture : Audio hi-fi stéréo VHS Piste audio : 2 voies audio hi-fi et 1 voie audio normale
• Télécommande : Code A

(Le code A et le code B sont commutables dans l'unité principale).

Les caractéristiques techniques et la conception sont susceptibles de modification sans préavis.
