BEDIENUNGSANLEITUNG Ozone NOVY

Technische kenmerken

• VOR DEM ERSTEN AUFHEIZEN p. 25
• KOCHFELD EIN- UND AUSSCHALTEN p. 25
• RESTWÄRMEANZEIGE p. 25
• ANKOCHAUTOMATIK p. 25
• ZWEIKREIS KOCHZONE p. 26
• VERRIEGELUNG DER KOCHMULDE p. 26
• KOCHEMPFEHLUNGEN p. 26
• REINIGUNG UND PFLEGE p. 27
• WAS TUN WENN… p. 27
• UMWELTSCHUTZ p. 27
• MONTAGEHINWEISE p. 28

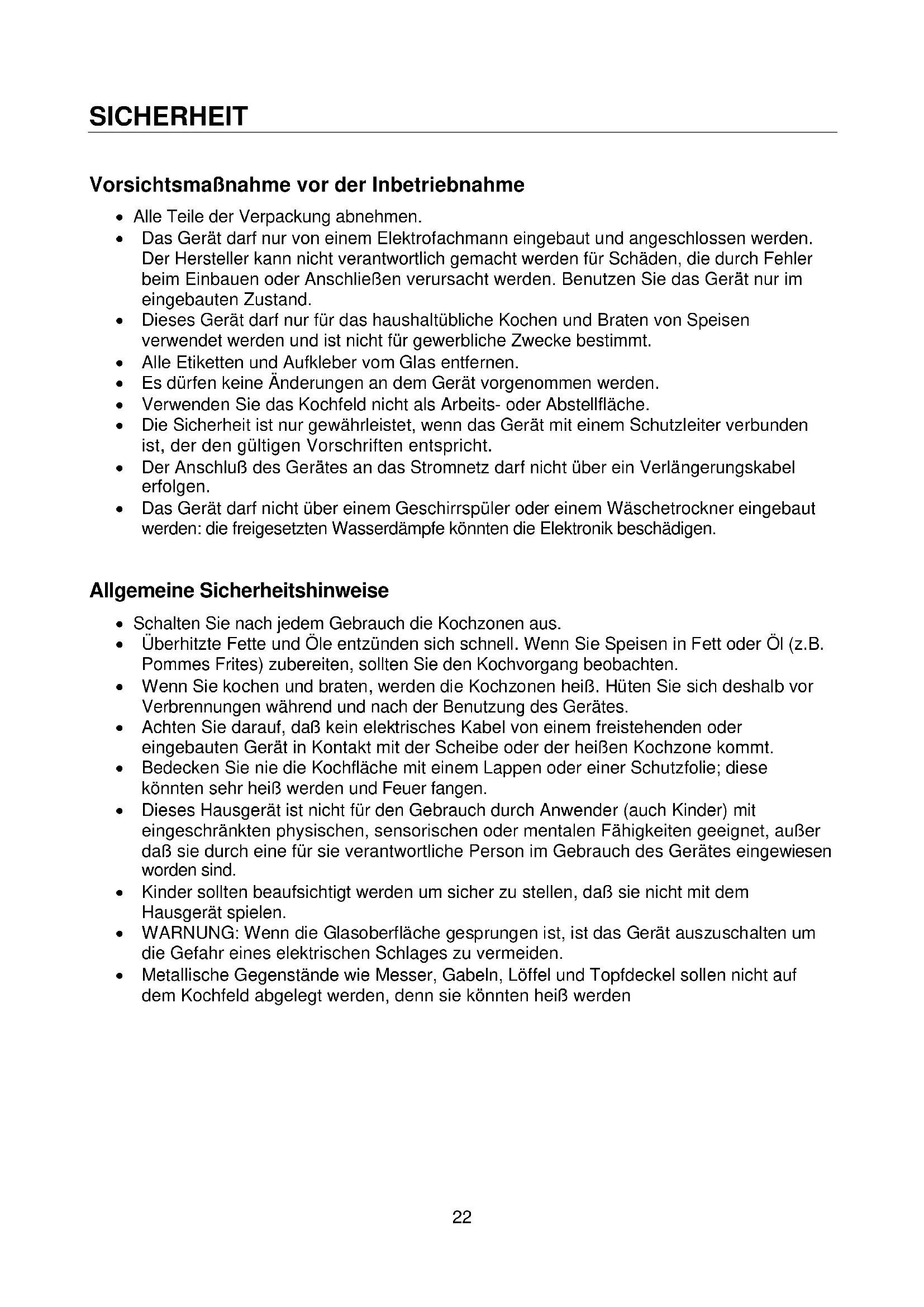

• ELEKTROANSCHLUSS SICHERHEIT Vorsichtsmaßnahme vor der Inbetriebnahme Alle Teile der Verpackung abnehmen. Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt. Alle Etiketten und Aufkleber vom Glas entfernen. Es dürfen keine Änderungen an dem Gerät vorgenommen werden. Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche. Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht. Der Anschluß des Gerätes an das Stromnetz darf nicht über ein Verlängerungskabel erfolgen. Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner eingebaut werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen. Allgemeine Sicherheitshinweise Schalten Sie nach jedem Gebrauch die Kochzonen aus. Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes. Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt. Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen. Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind. Kinder sollten beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät spielen. WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden23 Schutz vor Beschädigung Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen. Beachten Sie, daß auch Sandkörner Kratzer verursachen können. Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. Vermeiden Sie mit den Töpfen an den Rändern der Glasscheibe zu stoßen. Die Kochzonen nicht mit leerem Kochgeschirr benutzen. Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr. Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden. Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist. Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein. Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr! Vorsichtsmaßnahmen bei Geräteausfall Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Stromnetz getrennt werden. Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. Öffnen Sie in keinem Fall das Gerät selber. Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Schutz vor weiteren Gefahren Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken. Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.24 p. 2922

TECHNISCHE BESCHREIBUNG Bedienfeld

BEDIENUNG DES KOCHFELDES

Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. Anzeige Anzeige Benennung Funktion

0. Null Die Kochzone ist aktiviert

1…9 Leistungsstufe Einstellung der Leistung A Ankochautomatik Höchste Leistung + Ankochen E Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß L Verriegelung Die Mulde ist abgesichert Type Gesamt Leistung Nennleistung Nennleistung Durchmesser 1109 6400W Vorne Links Hinte Links Hinte Rechts Vorne Rechts 1000 / 2200 W 1200 W 1800 W 1200 W 135 / 210 mm 145 mm 180 mm 145 mm 1109 7000W Vorne Links Hinte Links Hinte Rechts Vorne Rechts 1000 / 2200 W 1200 W 1800 W 1800 W 135 / 210 mm 145 mm 180 mm 180 mm Kochzone Anzeige [ + ] Taste Ein / Aus Taste [ - ] Taste zones Zweikreis Kochzone25

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Kochfeld ein- und ausschalten Zuerst das Kochfeld und dann die Kochzone einschalten. Kochfeld: ein- / ausschalten :

Betätigung Bedienfeld Anzeige Einschalten Auf [ 0/I ] drücken [ 0 ] Ausschalten Auf [ 0/I ] drücken [ 0 ] oder [ H ] Betätigung Bedienfeld Anzeige Auswahl der Kochzone Auf [ + ] drücken [ 0 ] oder [ H ] Leistung erhöhen Auf [ + ] drücken [ 1 ] bis [ 9 ] Leistung verringern Auf [ - ] drücken [ 9 ] bis [ 1 ] Ausschalten Auf [ + ] und [ - ] gemeinsam drücken [ 0 ] oder [ H ] oder auf [ - ] drücken [ 0 ] oder [ H ] Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach einigen Sekunden aus, und die Nullen erlöschen. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden. Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

Aktivierung der Ankochautomatik : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 0 ] drücken [ 0 ] oder [ 9 ] o. [ H ] Hohe Leistung aktivieren Auf dem “SLIDER“ rutschen von [ 0 ] bis [ 9 ] bis zu [ 9 ] Ankochautomatik aktivieren Auf [ 9 ] drücken [ 9 ] blinkt mit [ A ] Leistung auswählen Auf dem “SLIDER“ rutschen [ 9 ] zurück auf [8] [7] (z.B. « 7 ») bis daß [ 7 ] mit [ A ] blinkt Abschalten der Ankochautomatik :

Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 7 ] drücken [ 7 ] blinkt mit [ A ] Leistung auswählen Auf dem “SLIDER“ rutschen [ 0 ] bis [ 9 ]26 Zweikreis Kochzone Die Zweikreis-Kochzone ermöglicht eine verbesserte Anpassung der Kochzone an den Topfboden Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] und LED leuchtet Leistung auswählen Mit dem “SLIDER“ [ 0 ] bis [ 9 ] wählen [ 0 ] bis [ 9 ] Die Kochzone erhöhen Auf [ ] drücken LED leuchtet Die Kochzone reduzieren Auf [ ] drücken LED aus Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste[ 0/I ]) verriegelt werden. Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Mulde Auf [ 0/I ] drücken 4 x [ 0 ] oder [ H ] Mulde verriegeln Gemeinsam auf [ - ] und auf der links [ + ] taste drücken Keine Änderung Auf der links [ + ] Taste drücken 4 x [ L ] Verriegelung abschalten: Betätigung Bedienfeld Anzeige Einschalten der Mulde Auf [ 0/I ] drücken [ L ] auf alle Anzeige In den 5 Sekunden nach Einschalten der Mulde Verriegelung abschalten Gemeinsam auf [ - ] und auf der links [ + ] taste drücken 4 x [ 0 ] oder [ H ] [ 0 ] Auf [ - ] drücken keine Anzeige KOCHEMPFEHLUNGEN Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen Auflösen Zubereitung Saucen, Butter, Schokolade Gelatine Yoghurt 2 bis 3 Quellen Auftauen Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren Dünsten Fisch, Gemüse Obst 4 bis 5 Dünsten Quellen Auftauen Fisch, Gemüse Teigwaren, Getreide, Hülsenfrüchte Tiefkühlkost 6 bis 7 Ankochen Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen 7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier 9 Backen Ankochen Steaks, Omelett Pfannkuchen, Linsen27

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken. Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen. Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

Das Kochfeld oder die Kochzonen nicht einschalten: Die Mulde ist falsch am Netz angeschlossen. Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt. Das Kochfeld ist verriegelt. Die Sensortasten sind mit Wasser oder Schmutz bedeckt. Ein Kochgeschirr bedeckt die Tasten. In der Anzeige erscheint [ E ] : Die Elektronik ist defekt. Das Gerät vom Netz trennen und nach 15 Min. wieder anschliessen. Den Kundendienst anrufen. Eine Kochzone oder das gesamte Kochfeld schaltet ab : Die Sichereits-Abschaltung hat es ausgelöst. Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten. Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind. Ein Topf ist leer und überhitzt. Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet. UMWELTSCHUTZ Die Verpackungsmaterialen sind umweltfreundlich und recyclierbar . Elektrische und elektronische Geräte enthalten noch wertvolle Materialen. Sie erhalten aber auch noch schädlische Stoffe , die für ihrer Funktion und Sicherheit notwendig sind

Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.28 MONTAGEHINWEISE Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Einbau : Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100 °C) verarbeitet sein. Die Wandabschlussleisten müssen hitzbeständig sein. Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 33-2-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Der Abstand zum Ausschnitt einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen. Einbaumasse:

Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giessharz versiegelt werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben. Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden. Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden. Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein. Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.

Ausschnittmass Glasmass Falzmass (flächenbündiger Einbau) Ref Breite Tiefe Breite Tiefe Stärke Breite Tiefe Dicke

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Ausserkannte des Glases aufkleben.29 ELEKTROANSCHLUSS Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein. Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild. Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen abgedeckt sein.

Achtung ! Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt. Schliessen Sie immer, falls vorhanden den Nullleiter (N) mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehene Schlitzen. ( * ) laut EN 60 335-2-6/1990 Norm

Anschluss des Kochfelds : Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.
