BEDIENUNGSANLEITUNG Comfort 1757 NOVY

OOR HET EERSTE GEBRUIK

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN

Technische kenmerken

ET DE REGLAGE DE LA MINUTERIE

Sehr geehrte Kundin, sehr geehrter Kunde. Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser lnduktionskochfeld gewählt haben. Um dieses Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen. Wir wünschen Ihnen viel Spaß mit diesem Gerät. INHALTSVERZEICHNIS SICHERHEIT ............................................................................................................................... 40

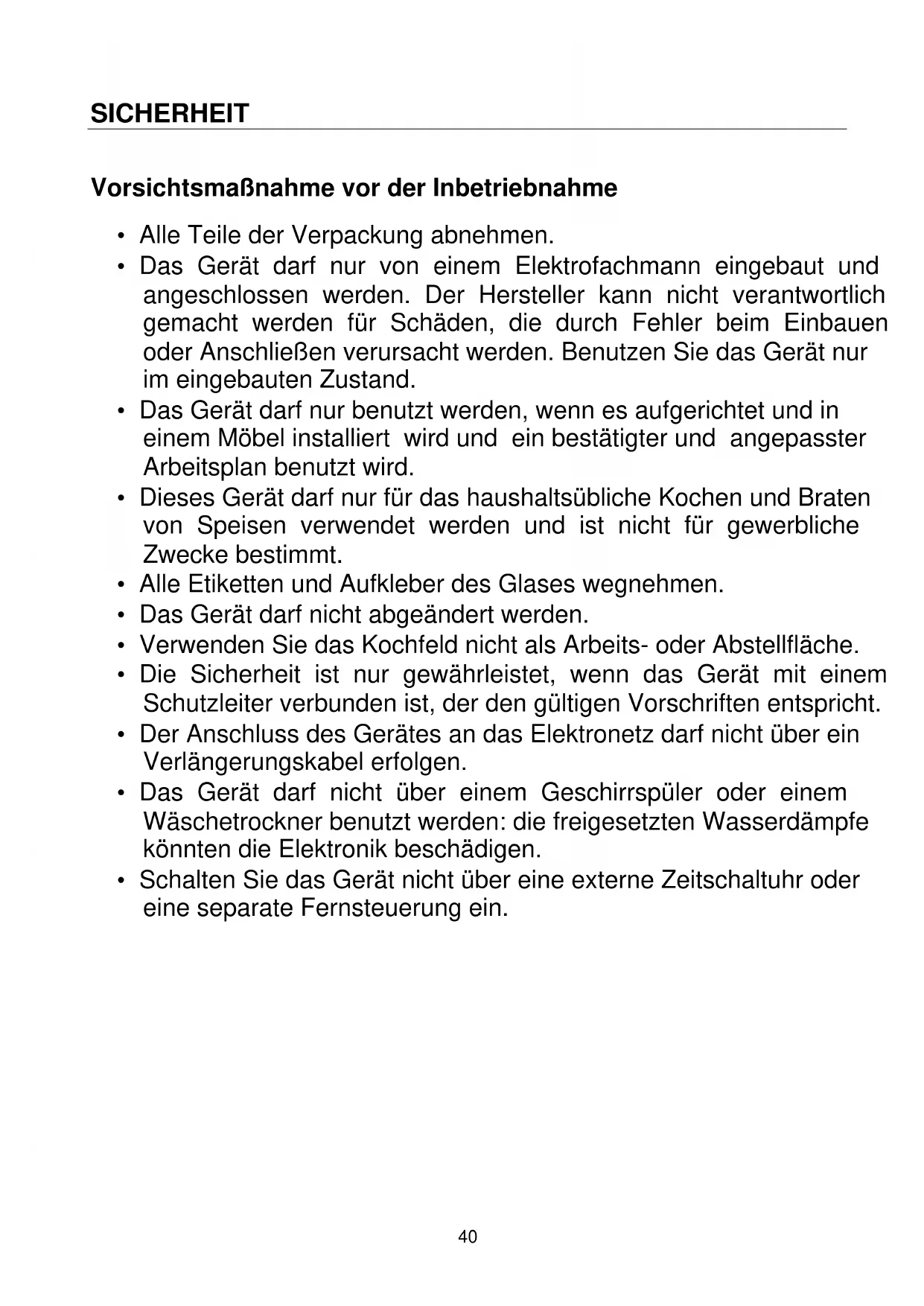

ORSICHTSMAßNAHME VOR DER

ORSICHTSMAßNAHMEN BEI

• Alle Teile der Verpackung abnehmen.

• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.

• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.

• Alle Etiketten und Aufkleber des Glases wegnehmen.

• Das Gerät darf nicht abgeändert werden.

• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.

• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.

• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.41 Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.

• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.

• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.

• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.

• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.

• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.42 Schütz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guss). Diese können die Glaskeramikscheiben verkratzen.

• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.

• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.

• Töpfe und Ränder nicht an der Scheibe anstoßen.

• Die Kochzonen nicht mit leerem Kochgeschirr benützen.

• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.

• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.

• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!43 Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Netz getrennt werden.

• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.

• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.

• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.

• Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBE FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE.

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG

FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER

SEINER UMGEBUNG AUFTRETEN KÖNNEN.44

GERÄTEBESCHREIBUNG Technische Beschreibung Typ

Energieverbrauch der Kochmulde

Minimal Topfboden Durchmesser

Standardisiertes Kochgeschirr Kategorie

Minimal Topfboden Durchmesser

Standardisiertes Ko chgeschirr Kategorie

Minimal Topfboden Durchmesser

Standardisiertes Kochgeschirr Kategorie

• Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet. Bedienfeld

Power Taste Pause/Rückruf Taste Leuchten Kochzonen- Selektion

Zeitschaltuhr Leuchten Kochzonen Selektion

Zeitschaltuhr Anzeige "SLIDER" Leistung und Zeitschaltuhr Auswahlzone Pause/

BEDIENUNG DES KOCHFELDES

Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit. Anzeige Anzeige Benennung Funktion 0 Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung U Topferkennung Topf nicht aufgesetzt oder nicht geeignet A Ankochautomatik Höchste Leistung + Ankochen E Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß P Power Die power Leistung ist aktiviert. L Verriegelung Die Mulde ist abgesichert U Warmhalte Das Kochen bleibt bei 70°C II Pause Das Kochfeld ist in Pause. Belüftung Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiten. Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.46

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muß, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme. Die Induktionskochzonen funktionieren nur, mit magnetischem Kochgeschirr:

• Geeignetes Induktionskochgeschirr mit magnetischem Boden wie z.B. : Guß, Stahl, emailliertem Stahl, Edelstahl mit magnetischem Boden.

• Nicht geeignetes Induktionskochgeschirr : Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl. Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepaßt. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muß je nach Kochzonengröße eine Mindestgröße haben. Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [ U ]. " SLIDER " Auswahlzone und Zeitschaltuhr Auswählung Für die Auswahl der Leistung durch den " SLIDER ", bewegen Sie Ihren Finger auf der “ SLIDERZONE “. Außerdem können Sie auch einen direkten Zugang haben indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.

“SLIDER“ “SLIDER”47 Kochfeld ein und ausschalten Zuerst das Kochfeld und dann die Kochzone einschalten.

• Kochfeld: einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Einschalten : 2 sec. auf [ ] drücken [ 0 ] Ausschalten : 2 sec. auf [ ] drücken Keine oder [ H ]

• Kochzone: einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Leistung erhöhen Auf dem “SLIDER“ rutschen [ 0 ] bis [ 9 ] Leistung verringern Auf dem “SLIDER“ rutschen [ 9 ] bis [ 1 ] Ausschalten Auf dem “SLIDER“ rutschen bis zu 0 [ 0 ] oder [ H ] oder gleich auf 0 drücken [ 0 ] oder [ H ] Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die Nullen erlöschen. Topferkennung Die Topferkennung gewährleistet eine vollkommene Sicherheit. Die Induktion funktioniert nicht :

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Fall kann die Leistungsstufe nicht erhöht werden und das [ U ] Symbol erscheint in der Anzeige. Das [ U ] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.

• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [ U ]. Das [ U ] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter. Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [ U ] nicht mehr erscheint. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden : Verbrennungsgefahr ! Powerfunktion Alle 3 Kochzonen sind mit einer Powerfunktion, d.h. einer Leistungsverstärkung ausgestattet. Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten in der Leistungsstufe [ P ] mit einer extrahohen Leistung. Der Power ist dafür gedacht, daß Sie z.B., große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser.

• Power einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 0 ] drücken [ 0 ] und Leuchte « ein » Power einschalten Auf [ P ] drücken [ P ] Power ausschalten Auf dem “SLIDER“ rutschen [ P ] bis [ 0 ] oder auf [ P ] drücken [ 9 ]48

• Automatische Steuerung des “ Power“: Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Power-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [ 9 ] anzeigen. Ausgewählte Kochzone Andere Kochzone (z.B. : Leistungsstufe 9) [ P ] leuchtet [ 9 ] wird auf [ 6 ] oder [ 8 ] reduziert und blinkt Zeitschaltuhr Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

• Einschalten oder Veränderung der Dauer: Beispiel für 16 Minuten auf Leistung 7: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 0 ] drücken [ 0 ] und Leuchte « ein » Leistung auswählen Auf dem “SLIDER“ rutschen [ 7 ] bis zu [ 7 ] Zeitschaltuhr auswählen Auf [ CL ] drücken [ 00 ] Einstellung die Minuten Auf dem “SLIDER“ rutschen [ 0 fest ] [ 6 blinkend ] bis zu [ 6 ] Minuten Bestätigung Auf [ 06 ] drücken [ 0 blinkend ] [ 6 fest ] Einstellung der Zehnerminuten Auf dem “SLIDER“ rutschen [ 1 blinkend ] [ 6 fest ] bis zu [ 1 ] Zehnerminuten Bestätigung Auf [ 16 ] drücken [ 16 ] Die Dauer ist aktiviert und der Zeitablauf beginnt.

• Zeitschaltuhr ausschalten: Beispiel für 13 übrig gebliebene Minuten an Leistung 7: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 7 ] drücken [ 7 ] und Leuchte « ein » Zeitschaltuhr auswählen Auf [ 13 ] drücken [ 13 ] Minuten abstellen Auf dem “SLIDER“ rutschen [ 1 fest ] [ 0 blinkend ] bis zu [ 0 ] Minuten Bestätigung Auf [ 10 ] drücken [ 1 blinkend ] [ 0 fest ] Zehnerminuten abstellen Auf dem “SLIDER“ rutschen [ 0 blinkend ] [ 0 fest ] bis zu [ 0 ] Zehnerminuten Bestätigung Auf [ 00 ] drücken [ 00 ]

• Automatisches Ausschalten: Nach Ablauf der programmierte Kochdauer wird [ 00 ] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signalton und das blinken abzuschalten, brauchen Sie nur Taste [ 00 ] zu betätigen.49

• Zeitschaltuhr als Eieruhr: Beispiel für 29 Minuten: Betätigung Bedienfeld Anzeige Einschalten der Kochmulde Auf [ ] drücken Kochzonen-Leuchte Zeitschaltuhr auswählen Auf [ CL ] drücken [ 00 ] Einstellung die Minuten Auf dem “SLIDER“ rutschen [ 0 fest ] [ 9 blinkend ] bis zu [ 9 ] Minuten Bestätigung Auf [ 03 ] drücken [ 0 blinkend ] [ 9 fest ] Einstellung der Zehnerminuten Auf dem “SLIDER“ rutschen [ 2 blinkend ] [ 9 fest ] bis zu [ 2 ] Zehnerminuten Bestätigung Auf [ 29 ] drücken [ 29 ] Nach einigen Sekunden beendet das blinken die Zeitschaltuhr-Leuchte und die Kochzonenleuchten erlischen. Nach Ablauf der Zeitschaltuhr erfolgt ein akustisches Signal, die Anzeige zeigt blinkend [ 00 ]. Um den Signalton und das blinken abzuschalten, brauchen Sie nur Taste [ 00 ] zu betätigen. Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

• Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 0 ] drücken [ 0 ] oder [ 9 ] oder [ H ] Hohe Leistung aktivieren Auf dem “SLIDER“ rutschen von [ 0 ] bis [ 9 ] bis zu [ 9 ] Ankochautomatik aktivieren Auf [ ] drücken [ 9 ] blinkt mit [ A ] Leistung auswählen Auf dem “SLIDER“ rutschen [ 9 ] zurück auf [ 8 ] [ 7 ] (z.B. « 7 ») bis daß [ 7 ] mit [ A ] blinkt

• Abschalten der Ankochautomatik: Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 7 ] drücken [ 7 ] blinkt mit [ A ] Leistung auswählen Auf dem “SLIDER“ rutschen [ 0 ] bis [ 9 ] Eingestellte Fortkochstufe Ankochautomatik Zeit (Min:Sek)

Pausenfunktion Diese Funktion erlaubt, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.

• Die Funktion einlegen, auslösen: Betätigung Bedienfeld Anzeige Einschalte der funktion Drücken auf [ II ] während 2s [ II ] auf den Anzeiger Ausschalte der funktion Drücken auf [ II ] während 2s Leucht blinkt Auf den [ 0 ] drücken von eine Zone Leucht ist aus. Rückruffunktion Nachdem man der Kochmulde gelöscht hat, ist es möglich, an die letzten ausgewählten Einstellungen zu erinnern:

• Kochstand aller Kochzonen (Leistung).

• Minuten und Sekunden der Kochzonen, die durch die Zeitmesser programmiert wurden.

• Funktion ”Ankochautomatik“ Das Rückrufverfahren ist das folgende

• Auf dem Anschlag unterstützen [ 0/I ]

• Danach auf dem Anschlag [ II ] in weniger als 6 Sekunden zu unterstützen

• Die vorhergehenden Einstellungen sind erneut aktiv. Warmhaltefunktion Diese Funktion wird Speisen auf 70°C warmhalten Diese Funktion soll Überlauf und Verbrennen vermeiden.

• Ein- und ausschalten : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ 0 ] drücken [ 0 ] und Leuchte « ein » Warmehaltefunktion Auf dem “SLIDER“ rutschen [ U ] bis zu [ ] Ausschalten Auf dem “SLIDER“ rutschen [ 0 ] oder [H] Diese Funktion kann auf allen 4 Kochstelle verwendet werden. Wenn der Top die Kochzone verläßt bleibt die Warmhaltefunktion während 2 Stunden aktiv.51 Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste[ 0/I ]) verriegelt werden.

• Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Mulde 2 sec. auf [ ] drücken [ 0 ] oder [ H ] Mulde verriegeln 1. Gemeinsam auf [ P ] und Keine Änderung [ 0 ] vorne rechts drücken

2. Wieder auf [ 0 ] drücken [ L ]

• Verriegelung abschalten: Betätigung Bedienfeld Anzeige Einschalten der Mulde 2 sec. auf [ ] drücken [ L ] auf alle Anzeige In den 5 Sekunden nach Einschalten der Mulde Verriegelung abschalten 1. Gemeinsam auf [ P ] und [ 0 ] [ L ] vorne rechts drücken

2. Auf [ P ] drücken Keine Anzeige52

KOCH EMPFEHLUNGEN Kochgeschirr Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan Die Topfhersteller spezifizieren ob ihre Produkte Induktiongeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [ 9 ] ein. Dieses Wasser muß in einigen Sekunden warm werden.

• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet. Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Dieser Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflußt keineswegs sein Funktionieren. Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeiten des Garergebnisses beeinflussen. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf und Pfannenböden verkratzen die Glaskermikscheibe. Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägen Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben.

Geschirrgröße Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.53 Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade GelatineYoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost

6 bis 7 Ankochen, Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen

7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muß es ausgeschaltet sein.

• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen

• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.

• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.54

[ E4 ] in der Anzeige erscheint :

• Das Kochfeld muss neu konfiguriert werden. Bitte folgen Sie nachstehende Hinweise :

I) Wichtig : entfernen Sie alle Töpfe von Ihrem Kochfeld

II) Das Kochfeld muss zuerst vom Stromnetz getrennt werden : nehmen Sie den

Anschlusskabel weg oder schalten Sie die Sicherung am Schalttafel ab.

III) Schalten Sie den Strom wieder ein

• nehmen Sie einen Topf mit magnetischem Boden (Durchmesser > 16 cm)

• verwenden Sie nicht den Hauptschalter

• starten Sie die Programmierung spätestens 2 Minuten nach dem Wiedereinschalten

V) Phase 1: löschen der existierenden Konfiguration

1) Drücken Sie auf die Taste [ P ] und halten Sie

2) In der Anzeige erscheint [ . ]

3) Mit Ihrem anderen Finger drücken Sie

nacheinander, entegegen dem Uhrzeigersinn, die Anzeigen [ . ] (vgl Bezeichnung) Ein doppelter “Beep“ soll heissen, dass ein Fehler Aufgetreten ist. In diesem Fall, starten Sie erneut vom Punkt 1.

4) Lassen die Taste los. Dann drücken Sie wieder auf die Taste [ 0/I ], bis dass

blinkende [ E ] Symbole angezeigt werden.

5) Erwarten bis die [ E ] fix bleiben

6) [ E ] werden dann automatisch [ C ]-Symbole. Das Löschprozess ist erledigt.

Bemerkung : bei Induktionskochfelder mit 3 Kochzonen : hinten rechts anfangen (b) (die Kochzone vorne rechts gib es nicht).

VI) Phase 2 : Neukonfiguration des Kochfeldes

1) Nehmen Sie einen Topf mit magnetischem Boden (Durchmesser > 16 cm)

2) Wählen Sie eine Kochzone-Bedienung aus beim drücken auf dem [C]-Symbol.

3) Stellen Sie den Topf auf der entsprechenden Kochzone.

4) Warten bis [ C ] sich in [ - ] umwandelt. Die Kochzone ist konfiguriert.

5) Wiederholen Sie diesen Vorgang für jede Kochzone.

6) Die Kochzonen sind konfiguriert, sobald nichts mehr angezeigt wird.

Verwenden Sie den gleichen Topf um die gesamte Konfiguration durchzuführen. Während der Konfiguration dürfen keine weitere Töpfe auf der Mulde liegen.

• Falls die [ E4 ]-Anzeige bleibt, wenden Sie sich bitte an Ihrem Kundendienst. Die Kochmulde oder die Kochzonen nicht einschalten:

• Die Mulde ist falsch am Netz angeschlossen.

• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.

• Die Kochmulde ist verriegelt.

• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.

• Ein Kochgeschirr bedeckt die Tasten. In der Anzeige erscheint [ U ] :

• Das Kochgeschirr ist nicht auf der Kochzone.

• Das Kochgeschirr ist nicht Induktiongeeignet

• Der Topfboden-Durchmesser ist zu klein für diese Kochzone.

b55 In der Anzeige erscheint [ C ] oder [ E ] :

• Den Kundendienst anrufen. Der Auftrag Anzeige [ L ] :

• Finden Sie im Kapitel Verriegelung der Kochmulde. Eine Kochzone oder die gesamte Mulde schaltet ab :

• Die Sicherheits-Abschaltung hat es ausgelöst.

• Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.

• Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.

• Ein Topf ist leer und überhitzt.

• Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.

• Das Gebläse schaltet automatisch ab. Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [ H ]

• Die höchste Leistungsstufe ist eingeschaltet [ 9 ] Der Auftrag Anzeige [ U ] :

• Finden Sie im Kapitel Warmhaltefunktion. Der Auftrag Anzeige [ II ] :

• Finden Sie im Kapitel Pausenfunktion. In der Anzeige erscheint [ ] oder [ Er03 ] :

• Ein Objekt oder ein Flüssigkeit deckt die Taste. Der Anzeige verschwindet verschwindet, sobald die Tasten losgelassen oder gereinigt werden. In der Anzeige erscheint [ E2 ] :

• Das Kochfeld is überhitzt, lassen Si es zuerst abkühlen, und dann schalten Sie es wieder

In der Anzeige erscheint[ E3 ] oder [ E7 ] :

• Der Topf passt nicht, wechseln Sie den Topf.

Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.

• Die Verpackungsmaterialen sind umweltfreundlich und recyclierbar .

• Elektrische und elektronische Geräte enthalten noch wertvolle Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

• Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.56 MONTAGEHINWEISE Montage und Anschluß dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muß darauf achten daß die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau :

Einbau : Der Schnitt aus Größen ist : Ref. Schnitt-Gröβe Glasgröβe Falzmass (flächenbündiger Einbau) Breite Tiefe Breite Tiefe Stärke Breite Tiefe Dicke 1757-2

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muß mindestens 50 mm betragen.

• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der andere Seite dürft keine möble oder gerät höher der Kochmulde sein.

• Die Arbeitsplatte soll mit hitzbeständigem Kleber (100 °C) verarbeitet sein.

• Die Wandabschlußleisten müssen hitzbeständig sein

• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.

• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.

• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

• Zwischen dem Gerät und einer Dunstabzugshaube muß der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muß dieser Abstand mindestens 760 mm sein.

• Es muß sichergestellt werden, daß das Anschlußkabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.

• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind. Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2

Abstand der Außer kannte des Glases aufkleben.57 ELEKTROANSCHLUSS

• Zum Anschluß des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

• Der Berührungsschutz betriebsisolierter Teile muß nach der Montage sichergestellt sein.

• Ob die erforderlichen Anschlußdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild.

• Das Gerät muß durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muß ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze

• Die Installation muß durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen gedeckt sein.

• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.

• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden Achtung ! Der Schutzleiter muss an den gekennzeichneten Anschluss angeschraubt werden. Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt. Schliessen Sie immer, falls vorhanden den Nullleiter (N) mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze.

Anschluß des Tisches: Netz Anschluss ( * ) Anschlusskabel Anschlusskabel Schutzschalter

Achtung ! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen. Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluß, oder nicht vorhandenen oder unrichtigem Erdungsanschluß entstehen.Dear customer, Thank you for having chosen our induction hob. In order to make the best use of your appliance, we would advise you to read carefully the following notes and to keep them for a later consulting. SUMMARY SAFETY ....................................................................................................................................... 59
