BEDIENUNGSANLEITUNG Pro 1776 NOVY

ECHNISCHE BESCHRIJVING

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN

ET DE REGLAGE DE LA MINUTERIE

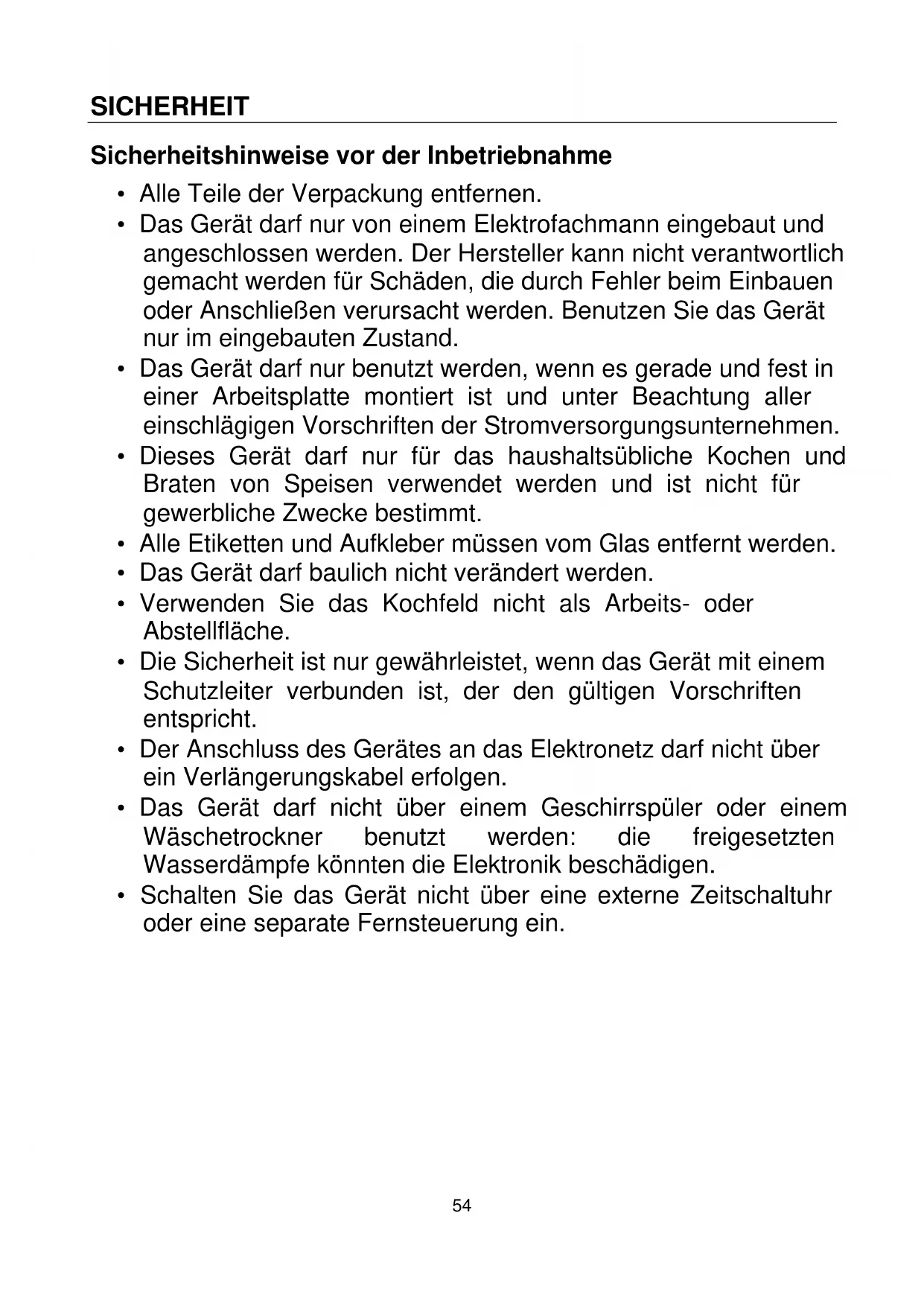

• Alle Teile der Verpackung entfernen.

• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.

• Das Gerät darf nur benutzt werden, wenn es gerade und fest in einer Arbeitsplatte montiert ist und unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen.

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.

• Alle Etiketten und Aufkleber müssen vom Glas entfernt werden.

• Das Gerät darf baulich nicht verändert werden.

• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.

• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.

• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.55 Allgemeine Sicherheits-Hinweise

• Die Elektronik (Relais) kann während des Betriebs hörbare Schaltgeräusche verursachen. Ebenso kann das Kühlgebläse hörbar sein. Das Kühlgebläse kann auch nach Beendigung des Kochvorganges noch laufen, um die elektronischen Bauteile zu kühlen. Diese Geräusche weisen keinesfalls auf einen Mangel des Kochfeldes hin, vielmehr funktioniert das Kochfeld einwandfrei.

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.

• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.

• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.

• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.

• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollten nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.

• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.

• Bedecken Sie die Kochfläche nie mit einem Lappen oder einer Schutzfolie, diese könnten sehr heiß werden und in Brand geraten.56

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.

• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.

• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.

• Töpfe und Ränder nicht an der Scheibe anstoßen.

• Die Kochzonen nicht mit leerem Kochgeschirr benutzen.

• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.

• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.57

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.

• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr! Vorsichtsmassnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.

• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.

• Reparaturen am Gerät dürfen nur von Fachleuten durchgeführt werden.

• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.58 Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.

• Für Personen mit einem Herzschrittmacher in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.

• Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie könnten auf der Kochzone schmelzen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBEN FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER

UMGEBUNG AUFTRETEN K

ÖNNEN.59 GERÄTEBESCHREIBUNG Technische Beschreibung Typ 1773

Energieverbrauch der Kochmulde

Minimal Topfboden Durchmesser

Super Power Leistung

Minimal Topfboden Durchmesser

Super Power Leistung

• Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet. Umsetzung Töpfen Wichtig: Für eine optimale Wirkung ist es wichtig, dass die Pfanne auf Kochzonen zentriert ist (siehe Diagramm).60 Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige Anzeige Benennung Beschreibung 0 Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung U Topferkennung Kein Topf nicht aufgesetzt oder nicht geeignet A Ankochautomatik Höchste Leistung + Ankochen E Fehler Anzeige Fehler der Elektronik H Restwärme Kochzone ist heiss P Booster (Powerstufe) Die Booster Leistung ist aktiviert. Doppel-Booster Die Doppel-Booster Leistung ist aktiviert. Warmhaltefunktion Die Funktion wird Speisen auf 42°C. Warmhaltefunktion Die Funktion wird Speisen auf 70°C. Warmhaltefunktion Die Funktion wird Speisen auf 90°C. II Stop & Go Das Kochfeld ist in Pause. Grillfunktion Die Grillfunktion ist aktiviert. Warmhalte Taste Booster Taste

Zeitzähler Anzeige Timer / Zeitzähler Anzeige « SLIDER » (Einstellung Leistung und Timer) Menü Taste Ein / Aus Taste

Menü Taste61 Belüftung Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die Werte der Elektronik eine gewisse Schwelle überschreiten. Die höhere Geschwindigkeit erfolgt, wenn das Induktionskochfeld intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

Vor dem ersten Aufheizen Reinigen Sie Ihr Gerät zuerst mit einem feuchten Lappen und reiben Sie es dann trocken. Benutzen Sie kein Reinigungsmittel, da dieses eine bläuliche Färbung auf der verglasten Oberfläche hinterlassen könnte. Induktionsprinzip Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme. Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr.

• Geeignetes Induktionskochgeschirr mit magnetischem Boden: Gusseisen, Stahl, emaillierter Stahl, Edelstahl mit magnetischem Boden.

• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetischer Edelstahl. Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengrösse eine Mindestgrösse haben. Wenn das Kochgeschirr für die Induktion nicht geeignet ist, erscheint die Anzeige [ U ]. Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.62 " SLIDER " Auswahlzone und Zeitschaltuhr Auswählung Für die Auswahl der Leistung durch den " SLIDER ", bewegen Sie Ihren Finger auf der “ SLIDERZONE “. Außerdem können Sie auch einen direkten Zugang haben, indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.

Kochfeld ein- und ausschalten

• Kochfeld: einschalten/ ausschalten : Vorgang Bedienfeld Anzeige Einschalten 2 sec. auf [ ] drücken [ 0 ] Ausschalten 2 sec. auf [ ] drücken Keine oder [ H ]

• Kochzone: einschalten/ ausschalten : Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Leistung erhöhen über den “SLIDER“ fahren [ 1 ] bis [ 9 ] Ausschalten über den “SLIDER“ bis zu 0 fahren [ 0 ] oder [ H ] Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlöschen. Topferkennung Die Topferkennung gewährleistet eine sehr hohe Sicherheit:

• Die Induktion funktioniert nicht, wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Falle kann die Leistungsstufe nicht erhöht werden und das Symbol [ U ] erscheint in der Anzeige. Das [ U ] verschwindet, wenn ein Topf auf die Kochzone gestellt wird.

• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Symbol [ U ]. Das [ U ] verschwindet, wenn der Topf wieder auf die Kochzone gestellt wird. Die Kochzone schaltet sich mit der vorher eingestellten Leistungsstufe wieder ein. Nach Benutzung, schalten Sie die Kochzone aus, damit die Topferkennung [ U ] nicht mehr erscheint. “SLIDER“ Direkter Zugang

“SLIDER”63 Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und sollten keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr! Booster Funktion Alle Kochzonen sind mit einer Boosterfunktion und Doppel- Boosterfunktion, d.h. mit einer Leistungsverstärkung ausgestattet. Die Boosterfunktion wird mit [ P ] angezeigt. Die Doppel- Boosterfunktion wird mit [ P ] blinkend [ ] angezeigt. Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten. Diese hohe Leistung ist dafür gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser. Nachdem das Gerät nach 10 Minuten automatisch zurück geregelt hat, dürfen Sie nicht erneut auf die Booster- bzw. Doppel-Boosterfunktion hochschalten. Das Gerät könnte überhitzen und löst eine Sicherheitsabschaltung aus.

• Boosterfunktion einschalten / ausschalten: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Booster einschalten Auf die Taste [ B² ] drücken [ P ] Booster ausschalten Mit dem « SLIDER » [ 0 ] bis [ 9 ] wählen [ 9 ] bis [ 0 ]

• Doppel Booster einschalten / ausschalten: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Booster einschalten Auf die Taste [ B² ] drücken [ P ] Doppel Booster einschalten Erneut auf die Taste [ B² ] drücken [ und P ] Doppel Booster ausschalten Erneut auf die Taste [ B² ] drücken [ P ] Booster ausschalten Mit dem « SLIDER » [ 0 ] bis [ 9 ] wählen [ 9 ] bis [ 0

• Automatische Steuerung der “ Powerstufe“: Das Induktionskochfeld ist mit einem Powermanagement ausgestattet. Benutzen Sie daher möglichst gegenüberliegende Kochzonen. Wenn Sie zwei Kochzonen einer Seite gleichzeitig auf Powerstufe und Stufe [ 9 ] betreiben, reduziert die Elektronik automatisch das Kochniveau einer dieser Kochzonen. Diese Kochzone zeigt dann die reduzierte Leistung [ 8 ] blinkend an. Ausgewählte Kochzone Andere Kochzone (z.B. : Leistungsstufe 9) [ P ] leuchtet [ 9 ] wird auf [ 6 ] oder [ 8 ] reduziert und blinkt Zeitzähler Funktion Wenn eine Kochzone ausgewählt ist, zeigt der Zeitzähler die Betriebszeit von dieser Kochzone an. Zuerst in Sekunden von 1 bis 59 und danach in Minuten von 1 bis 99.64 Zeitschaltuhr Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen.

• Timer einschalten: Beispiel: 16 Minuten bei Leistungsstufe 7 : Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Leistung auswählen Auf den „SLIDER“ rutschen [ 0 ] à [ 9 ] Timer auswählen 3s lang auf der Timer Anzeige drücken [ 00 ] Die Zehnerminuten auswählen Auf den „SLIDER“ bis auf [ 1 ] rutschen [ 1 blinkelt ] [ 0 fest ] Die Zehnerminuten bestätigen Auf die Anzeige [ 10 ] drücken [ 1 fest ] [ 0 blinkelt ] Die Minuten auswählen Auf den „SLIDER“ bis auf [ 6 ] rutschen [ 1 fest ] [ 6 blinkelt ] Die Minuten bestätigen 2 Sekunden abwarten [ 16 ] Der Timer ist programmiert und der Zeitablauf beginnt.

• Timer ausschalten: Beispiel: 13 Minuten Restlaufzeit bei Leistungsstufe 7: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 7 ] drücken [ 7 ] Timer auswählen 3s lang auf der Timer Anzeige [ 13 ] drücken [ 13 ] Die Zehnerminuten auswählen Auf den „SLIDER“ bis auf [ 0 ] rutschen [ 0 blinkelt ] [ 3 fest ] Die Zehnerminuten bestätigen Auf die Anzeige [ 03 ] drücken [ 0 fest ] [ 3 blinkelt ] Die Minuten auswählen Auf den „SLIDER bis auf [ 0 ] rutschen [ 0 fest ] [ 0 blinkelt ] Die Minuten bestätigen 2 Sekunden abwarten [ 00 ]

• Automatisches Ausschalten: Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschaltet, ein Signalton erfolgt und es blinkt [ 00 ]. Um den Signalton und das Blinken abzuschalten, brauchen Sie nur [ 00 ] zu drücken.

• Timer als Kurzzeitwecker: Beispiel: Einstellen von 29 Minuten: Vorgang Bedienfeld Anzeige Einschalten 2 sec. auf [ ] drücken [ 0 ] Timer Auswählen 2 Sekunden lang auf die Anzeige [ CL ] drücken [ 00 ] Die Zehnerminuten auswählen Auf den „SLIDER“ bis auf [ 2 ] rutschen [ 2 blinkelt ] [ 0 fest ] Die Zehnerminuten bestätigen Auf die Anzeige [ 20 ] drücken [ 2 fest ] [ 0 blinkelt ] Die Minuten auswählen Auf den „SLIDER“ bis auf [ 9 ] rutschen [ 2 fest ] [ 9 blinkelt ] Die Minuten bestätigen 2 Sekunden abwarten [ 29 ] Nach Ablauf der eingestellten Zeit erfolgt ein akustisches Signal und die Anzeige [ 00 ] blinkt. Drücken Sie [ 00 ], um den Signalton und das Blinken abzuschalten.65 Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

• Aktivierung der Ankochautomatik: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Ankochautomatik auswählen Auf den „SLIDER“ rutschen und auf gewünschten Leistung Bleiben [ 0 ] bis [ 9 ] und [ A ] blinken abwechselnd

• Abschalten der Ankochautomatik: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ A ] der Kochzone Anzeige drücken Die Leistung und [ A ] blinken abwechselnd Leistung auswählen Auf den „SLIDER“ rutschen [ 0 ] bis [ 9 ] Eingestellte

Pausenfunktion Mit der Pausenfunktion können Sie den Kochvorgang unterbrechen. Die zuletzt eingestellten Werte bleiben gespeichert. Anschließend können Sie den Kochvorgang mit den zuletzt eingestellten Werten wieder aktivieren und fortführen.

• Pausenfunktion einschalten / ausschalten: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Pause einschalten Unter der Anzeige [ II ] auf den “SLIDER“ drücken [ II ] wird auf allen Kochzonen angezeigt Pause ausschalten Unter der Anzeige [ II ] auf den “SLIDER“ drücken Die zuletzt eingestellten Werten werden wieder angezeigt66 Memory Funktion Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:

• Leistungsstufen der Kochzonen.

• Timer- Einstellungen der Kochzonen.

• Einstellungen der Ankochautomatik

• Einstellungen der Warmhaltestufen. Memory-Funktion aufrufen:

• Kochfeld einschalten [ ].

• Unter der Anzeige [ II ] auf den “SLIDER“ drücken bevor die Anzeige aufhört zu blinken. Die Werte der letzten Einstellungen sind wieder aktiviert. Warmhaltestufen Auf der Warmhaltestufe können Sie Ihre Speisen bei ca. 42, 70 oder 94°C warmhalten. Dies verhindert, dass die Flüssigkeit nicht überlauft und die Nahrung nicht in der Pfanne hängen bleibt.

• Warmhaltestufen ein bzw. ausschalten: Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Warmhaltestufe auf 42°C 1 Mal auf [ ] drücken [ ] Warmhaltestufe auf 70°C 2 Mal auf [ ] drücken [ ] Warmhaltestufe auf 94°C 3 Mal auf [ ] drücken [ ] Warmhaltestufe ausschalten Auf den „SLIDER“ rutschen [ 0 ] bis [ 9 ] oder [ H ] Die Warmhaltestufe ist bei allen 4 Kochzonen verfügbar und bleibt max. 2 Stunden aktiv. Verriegelung des Kochfeldes Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [ ]) verriegelt werden.

• Verriegelung aktivieren: Vorgang Bedienfeld Anzeige Kochfeld einschalten Auf [ ] drücken [ 0 ] In das Menü gelangen Auf die Menü Taste [ ] Das Menü wird angezeigt drücken Kochfeld verriegeln Unter der Anzeige [ ] auf den “SLIDER“ drücken [ L ] wird auf allen Kochzonen angezeigt Das Kochfeld kann nicht verriegelt werden, wenn eine Leistung auf den Kochzonen ausgewählt ist.67

• Verriegelung abschalten : Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Verriegelung abschalten Unter der Anzeige [ ] 3 Sekunden lang auf den “SLIDER“ drücken [ 0 ] Die Verriegelung vom Kochfeld wird abgeschaltet sobald das [ L ] auf den Anzeigen verschwindet. Automatische Brücke und Brücken Kunktion Diese Funktion erlaubt zwei Kochzonen für einen Kochvorgang zusammen zu schalten. Der Booster ist mit dieser Funktion nicht verfügbar. Vorgang Bedienfeld Anzeige Brücke einschalten Stellen Sie einen Topf auf einer von beiden zu überbrückenden Kochzonen und drücken Sie gleichzeitig die entsprechen Auswahltasten oder eine große Pfanne auf beide Zonen legen die man Brücken möchte [ 0 ] und [ ] auf der hinteren Kochzone Leistung auswählen Auf den „SLIDER“ rutschen [ 0 ] bis [ 9 ] und [ ] auf der hinteren Zone Brücke ausschalten Auf beiden Kochzonen Anzeigen gleichzeitig drücken [ 0 ] Chefkoch Funktion Diese Funktion macht aus dem Kochfeld 2 oder 3 große Zonen. Die vorderen und hinteren Zonen werden automatisch mit einer bestimmten Leistung auf die Brückenfunktion umgeschaltet. Diese Leistungsstufe kann hier eingestellt werden und wird dann zur neuen Standardeinstellung. Mit der Chef-Funktion wechseln Sie Ihr Kochfeld in einem professionellen Gerät, in dem Sie die Zonen für intensives Kochen, Kochen oder Warmhalten einstellen können.

• Chefkoch Funktion einschalten: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Chefkoch einschalten Unter der Anzeige [ ] auf den “SLIDER“ drücken [ C ], [ H ], [ E ] [ F ] danach [ 3 ] und [ ], [6], [ 9 ] und [ ] Eine Chefkoch Zone auswählen Auf einer der 3 Kochzonen drücken [ 0 ] bis [ 9 ] und [ ] auf der hinteren Zone Leistung auswählen Auf den „SLIDER“ rutschen [ 0 ] bis [ 9 ] und [ ] auf der hinteren Zone68

• Chefkoch Funktion ausschalten: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Chefkoch ausschalten Unter der Anzeige [ ] auf den “SLIDER“ drücken [ 0 ] Grillfunktion Diese Funktion ermöglicht eine optimale Verwendung der Grillplatte durch die Brückung von zwei Zonen und durch geeignete Leistungsstufen.

• Grillfunktion einschalten : Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Grillfunktion einschalten Unter der Anzeige [ GRILL ] auf den “SLIDER“ drücken [ ] und [ ] auf der hinteren Zone Leistung auswählen Auf den „SLIDER“ rutschen [ ] und [ ] auf der hinteren Zone

• Grillfunktion ausschalten: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Grillfunktion ausschalten Unter der Anzeige [ GRILL ] auf den “SLIDER“ drücken [ 0 ] Reinigungsfunktion Diese Funktion verriegelt das Bedienfeld (außer die Ein / Aus Taste [ ]) für 20 Sekunden, damit man das Kochfeld Reinigen kann.

• Reinigungsfunktion einschalten: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Reinigungsfunktion einschalten Unter der Anzeige [ CLEAN ] auf den “SLIDER“ drücken [ L ] wird auf allen Kochzonen Angezeigt Und der Countdown beginnt [ 20 ], [ 19 ], [ 18 ]…69 Einstellung der Helligkeit Diese Funktion ermöglicht die Änderung der Helligkeit.

• Änderung der Helligkeit : Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt In den Einstellungen gelangen Unter der Anzeige [ ] auf den “SLIDER“ drücken Der „SLIDER“ zeigt der Helligkeitspegel

Die Helligkeit ändern Auf den „SLIDER“ rutschen Der „SLIDER“ zeigt der Helligkeitspegel

Die Einstellung bestätigen Auf die Menü Taste [ ] drücken oder 3 Sekunden abwarten [ 0 ] Einstellung der Lautstärke Diese Funktion ermöglicht die Änderung der der Lautstärke.

• Änderung der Lautstärke: Vorgang Bedienfeld Anzeige In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt In den Einstellungen gelangen Unter der Anzeige [ ] auf den “SLIDER“ drücken Der „SLIDER“ zeigt der Lautstärke an Die Lautstärke ändern Auf den „SLIDER“ rutschen Der „SLIDER“ zeigt der Lautstärke an Die Einstellung bestätigen Auf die Menü Taste [ ] drücken oder 3 Sekunden abwarten [ 0 ] Kochen Speicherfunktion Wenn Sie eine Kochstufe und einen Timer aktiviert haben, können Sie diesen Vorgang pro Kochzone speichern, um ihn jederzeit wieder aufrufen zu können. Die Speicherung folgender Werte ist möglich:

• Kochstufe pro Kochzone

• Timer pro programmierter Kochzone

• Memory Funktion für Kochzone speichern : Vorgang Bedienfeld Anzeige Auswählen der Kochzone Auf [ 0 ] drücken [ 0 ] Leistung auswählen (Beispiel: Leistung auf 7) Auf den „SLIDER“ rutschen [ 7 ] Timer auswählen 3 Sekunden lang auf die Timer Anzeige drücken [ 00 ] Die Zehnerminuten auswählen Auf den „SLIDER“ bis auf [ 1 ] rutschen [ 1 blinkelt ] [ 0 fest ] Die Zehnerminuten bestätigen Auf die Anzeige [ 10 ] drücken [ 1 fest ] [ 0 blinkelt ] Die Minuten auswählen Auf den „SLIDER“ bis auf [ 6 ] rutschen [ 1 fest ] [ 6 blinkelt ] Die Minuten bestätigen 2 Sekunden abwarten [ 16 ] Kochzone auswähalen Auf der Anzeige [ 7 ] der Zone drücken [ 7 ] In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Einstellung speichern Unter der Anzeige [ ] auf den “SLIDER“ drücken [ ] auf der Seite vom [ 7 ]

• Die gespeicherten Einstellungen einer Kochzone aktivieren: Vorgang Bedienfeld Anzeige Die Zone mit [ ] auswählen Auf [ 0 ] der Kochzone drücken [ 0 ] und [ ] In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Die Einstellung aktivieren Unter der Anzeige [ ] auf den “SLIDER“ drücken [ ] auf der Seite vom [ 7 ] und [ 16 ] auf der Timer Anzeige

• Die gespeicherten Einstellungen einer Kochzone Löschen: Vorgang Bedienfeld Anzeige Die Zone mit [ ] auswählen Auf [ 0 ] der Kochzone drücken [ 0 ] und [ ] Die Leistung auf 0 setzen Auf den „SLIDER bis auf [ 0 ]rutschen [ 0 ] und [ ] In das Menü gelangen Auf die Menü Taste [ ] drücken Das Menü wird angezeigt Einstellung speichern Unter der Anzeige [ ] auf den “SLIDER“ 3 Sekunden lang drücken [ 0 ]71 ‘’Pot move’’ Funktion Mit dieser Funktion lassen sich die Leistung, die programmierte Garzeit und die gewählte Kochfunktion von einer Kochstelle auf eine andere übertragen.

• 2 Kochzonen Tauschen: Vorgang Bedienfeld Anzeige Kochzone auswählen Auf die Kochzone Anzeige 3 Sukunden lang drücken Les autres zones clignotent Die Einstellung tauschen Eine andere Kochzone auswählen oder eine Pfanne auf eine andere Kochzone Legen Beide Kochzonen wurden getauscht Betriebsdauerbegrenzung Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet. Eingestellte Kochstufe Betriebsdauerbegrenzung

01:3072 KOCHEMPFEHLUNGEN Kochgeschirr Geeignete Materialien: Stahl, emaillierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas,Steingut, Porzellan Die Topfhersteller geben meist an, ob ihre Produkte induktionsgeeignet sind. So überprüfen Sie die Induktionskompatibilität der Töpfe:

• Füllen Sie das Kochgeschirr mit etwas Wasser und setzen Sie es auf die Induktionskochzone. Schalten Sie die Kochzone auf Leistungsstufe [ 9 ] ein. Das Wasser muss in einigen Sekunden warm werden.

• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet. Einige Töpfe können Geräusche erzeugen, wenn sie auf eine Induktions-Kochzone gesetzt werden. Diese Geräusche stellen in keinem Fall einen Fehler des Gerätes dar und beeinflussen keineswegs seine Funktionieren. Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeiten des Garergebnisses beeinflussen. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf und Pfannenböden verkratzen die Glaskermikscheibe. Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägen Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben.73 Geschirrgrösse Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen. Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung

2 bis 3 Quellen, Auftauen, Warmhalten

Reis, Gefrorene Gerichte, Fisch, Gemüse

4 bis 5 Dünsten, Quellen, Auftauen

Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost

6 bis 7 Ankochen, Fortkochen Fleisch, Leber, Eier, Wurst Gulasch, Rouladen, Pfannkuchen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät vor der Reinigung abkühlen, es besteht sonst Verbrennungsgefahr. Reinigen Sie das Kochfeld regelmässig. Benutzen Sie dazu ein feuchtes Tuch und wenig Putzmittel oder ein spezielles Produkt für Glaskeramik.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.

• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht erlaubt.

• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.

• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.

• Entfernen Sie Zucker oder zuckerhaltige Speisereste sofort.

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.

• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.

• Das Kochfeld ist verriegelt.

• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.

• Ein Kochtopf oder Gegenstände bedecken die Tasten. In der Anzeige erscheint [ U ] :

• Das Kochgeschirr ist nicht auf der Kochzone.

• Das Kochgeschirr ist nicht Induktionsgeeignet

• Der Topfboden-Durchmesser ist zu klein für diese Kochzone.74 In der Anzeige erscheint [ E ]:

• Das Gerät für mindestens 10 Minuten vom Netz trennen und wieder anschliessen.

• Den Kundendienst anrufen. Eine Kochzone oder das gesamte Kochfeld schaltet ab:

• Die Sicherheits-Abschaltung hat ausgelöst.

• Es ist vergessen worden, eine Kochzone abzuschalten.

• Es sind mehrere Sensortasten bedeckt.

• Der Topf ist leer und überhitzt.

• Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

• Die Kühlung ist eventuell nicht ausreichend. Es ist empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnitts zu öffnen sowie die vordere Traversleiste des Möbels über die gesamte Breite des Kochfeldes zu entfernen damit ein besserer Luftaustausch gegeben ist. Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.

• Das Gebläse schaltet automatisch ab. Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiss [ H ]

• Die höchste Leistungsstufe ist eingeschaltet [ 9 ] Anzeige [ U ] : Finden Sie im Kapitel Warmhalte-Stufe. Anzeige [ II ] : Finden Sie im Kapitel Pause Funktion. In der Anzeige erscheint [ ] oder [ Er03 ]:

• Ein Objekt oder eine Flüssigkeit uberdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden. In der Anzeige erscheint [ E2 ]:

• Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein In der Anzeige erscheint [ E8 ]:

• Der Lufteingang des Lüfters ist verstopft, befreien Sie ihn. In der Anzeige erscheint [ U400 ]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein. In der Anzeige erscheint [ Er47 ]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein. Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.75 UMWELTSCHUTZ

• Die Verpackungsmaterialen sind umweltfreundlich und Recycling fähig.

• Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.76 MONTAGEHINWEISE Montage und Anschluß dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau:

Warnhinweis: Bringen Sie kein Fugendichtmittel zwischen der Unterseite des Kochfeld und der Arbeitsplatte an.

• Einfügdimensionen: Ausschnittmaß Falzmass (flächenbündiger Einbau)

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.

• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.

• Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein.

• Die Wandabschlussleisten müssen hitzebeständig sein

• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.

• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.

• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.

• Stellen Sie eine Belüftungsöffnung unter der 4 mm Arbeitsplatte auf einer Breite von min. 600 mm zur Verfügung, um das Kochfeld ausreichend zu kühlen.

• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Außenkannte des Glases aufkleben.77

• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.

• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.

• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.

• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfekt durch das Einbauen gedeckt sein.

• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.

• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden. Achtung ! Der Schutzleiter muss an den gekennzeichneten Anschluss angeschraubt werden. Netzanschlussleitung Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt. Schliessen Sie immer, falls vorhanden den Nullleiter (N) mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze.

Anschluß des Tisches 1773

60 335-2-6 Norm Netz Anschluss Anschlusskabel

Anschlusszeichnung Schutzschalter 230 V~ 50/60 Hz

H 05 VV - F H 05 RR - F 16 A *78 Anschluß des Tisches 1776

( * ) laut EN 60 335-2-6 Norm Achtung ! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen. Netz Anschluss Anschlusskabel

Anschlusszeichnung Schutzschalter 230 V~ 50/60 Hz

H 05 VV - F H 05 RR - F 25 A * Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen bzw. unrichtigem Erdungsanschluss entstehen.7980
