BP3590 - Säge BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Kreissäge
Marke	Blaupunkt
Modell	BP3590
Spannung	230 V ~ 50 Hz
Motor	1400 W
Leerlaufdrehzahl	5400 min⁻¹
Max. Schnitttiefe bei 90°	64 mm
Sägeblattdurchmesser	185 mm
Zähnezahl	24
Schnittwinkel	0° - 45°
Einstellbare Schnitttiefe	Ja
Schalldruckpegel	89 dB(A)
Schallleistungspegel	100 dB(A)
Vibrationspegel	1,5 m/s²
Gewicht	4,4 kg
Stromversorgung	Netzbetrieb (mit Kabel)
Schutz	Doppelte Isolierung
Garantie	3 Jahre
Empfohlenes Verlängerungskabel	Ja, mit geeignetem Querschnitt
Erforderliche Schutzausrüstung	Schutzbrille, Handschuhe, Gehörschutz, Maske

Häufig gestellte Fragen - BP3590 BLAUPUNKT

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Knopf an der Seite des Werkzeugs, messen Sie die Tiefe zwischen der Grundplatte und dem höchsten Punkt des Sägeblatts und ziehen Sie ihn dann fest. Verwenden Sie die Tiefenlehre am festen Schutz für mehr Genauigkeit.

Wie wechsele ich das Sägeblatt?

Trennen Sie das Werkzeug vom Stromnetz. Blockieren Sie den Sägeblattschutz mit einem Schraubendreher in offener Position. Drücken Sie die Spindelarretierung und schrauben Sie die Innensechskantschraube gegen den Uhrzeigersinn heraus. Entfernen Sie den Flansch und das Sägeblatt. Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein, setzen Sie den Flansch wieder auf und ziehen Sie die Schraube fest. Überprüfen Sie die Funktion des Sägeblattschutzes.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie Schutzbrille (EN166), Handschuhe (EN388), Gehörschutz (EN352) und eine Staubmaske (EN149/EN405). Halten Sie die Hände vom Sägeblatt fern, verwenden Sie beide Hände und verwenden Sie die Säge niemals verkehrt herum.

Wie vermeide ich einen Rückschlag?

Verwenden Sie scharfe Sägeblätter, blockieren Sie das Sägeblatt nicht, lassen Sie den Schalter bei einem Klemmen sofort los. Entfernen Sie die Säge nicht aus dem Werkstück, während das Sägeblatt läuft. Halten Sie das Werkstück stabil und verwenden Sie eine Führung.

Welche Art von Sägeblatt verwenden?

Verwenden Sie Sägeblätter mit einem Durchmesser von 185 mm und passender Bohrung. Hartmetallbestückte Sägeblätter werden empfohlen. Verwenden Sie niemals gerissene, verbogene oder HSS-Sägeblätter.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie den Feststellhebel an der Vorderseite des Werkzeugs, schwenken Sie die Grundplatte zwischen 0° und 45°, richten Sie den gewünschten Winkel an der Skala aus und ziehen Sie den Hebel fest.

Was tun, wenn der Sägeblattschutz nicht richtig funktioniert?

Überprüfen Sie, ob Feder und untere Abdeckung durch Rückstände blockiert sind. Bei langsamer Bewegung reinigen Sie die Ablagerungen. Wenn das Problem bestehen bleibt, lassen Sie das Werkzeug von einem qualifizierten Techniker reparieren.

Wie pflege ich die Säge?

Reinigen Sie regelmäßig Sägespäne um die Spindel und die Flansche. Überprüfen Sie den festen Sitz der Sägeblattschraube vor und nach dem Gebrauch. Lagern Sie das Werkzeug an einem trockenen und sicheren Ort, außerhalb der Reichweite von Kindern.

Wie ist die Garantie des Produkts?

Das Produkt hat 3 Jahre Garantie auf Herstellungsfehler ab Kaufdatum laut Rechnung. Die Garantie deckt keine normale Abnutzung, Schäden durch unsachgemäße Verwendung oder nicht autorisierte Reparaturen ab.

Kann man die Säge im Freien bei Nässe verwenden?

Nein, Elektrowerkzeuge sollten nicht bei Regen oder in feuchter Umgebung verwendet werden. Eindringendes Wasser erhöht die Gefahr eines Stromschlags. Verwenden Sie das Werkzeug immer an einem trockenen Ort.

BEDIENUNGSANLEITUNG BP3590 BLAUPUNKT

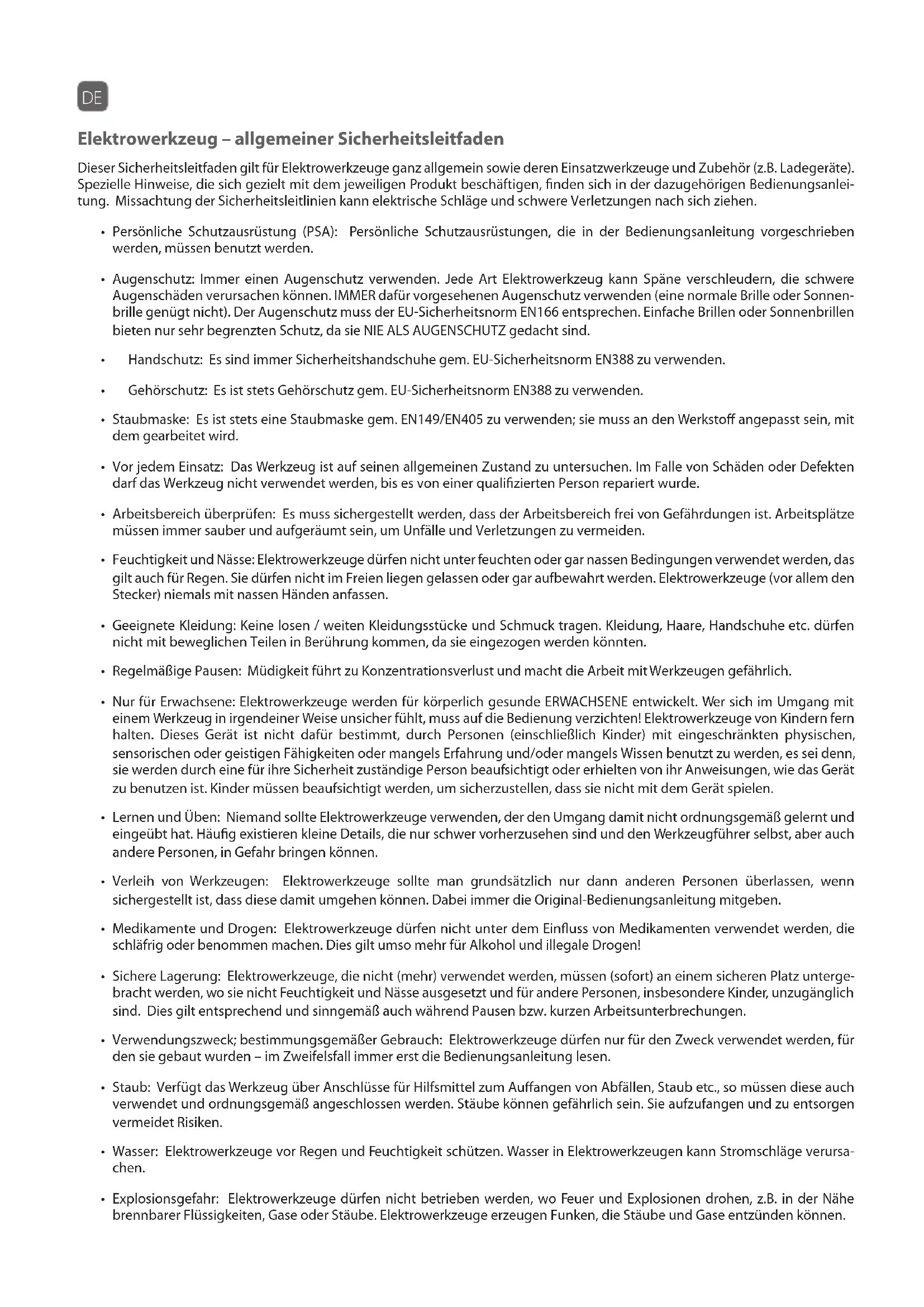

Elektrowerkzeug - allgemeiner Sicherheitsleitfaden

Dieser Sicherheitsleitfaden gilt für Elektrowerkzeuge ganz allgemein sowie deren Einsatzwerkzeuge und Zubehör (z.B. Ladegeräte). Spezielle Hinweise, die sich gezielt mit dem jeweiligen Produkt beschäftigen, finden sich in der dazugehörigen Bedienungsanleitung. Missachtung der Sicherheitsleitlinien kann elektrische Schläge und schwere Verletzungen nach sich ziehen.

• Persönliche Schutzausrüstung (PSA): Persönliche Schutzausrüstungen, die in der Bedienungsanleitung vorgeschrieben werden, müssen benutzt werden.
• Augenschutz: Immer einen Augenschutz verwenden. Jede Art Elektrowerkzeug kann Späne verschleudern, die schwere Augenschäden verursachen können. IMMER den dafür vorgesehenen Augenschutz verwenden (eine normale Brille oder Sonnenbrille genügt nicht). Der Augenschutz muss der EU-Sicherheitsnorm EN166 entsprechen. Einfache Brillen oder Sonnenbrillen bieten nur sehr begrenzten Schutz, da sie NIE ALS AUGENSCHUTZ gedacht sind.
• Handschutz: Es sind immer Sicherheitshandschuhe gem. EU-Sicherheitsnorm EN388 zu verwenden. Gehörschutz: Es ist stets Gehörschutz gem. EU-Sicherheitsnorm EN388 zu verwenden. Staubmaske: Es ist stets eine Staubmaske gem. EN149/EN405 zu verwenden; sie muss an den Werkstoff angepasst sein, mit dem gearbeitet wird.
• Vor jedem Einsatz: Das Werkzeug ist auf seinen allgemeinen Zustand zu untersuchen. Im Falle von Schäden oder Defekten darf das Werkzeug nicht verwendet werden, bis es von einer qualifizierten Person repariert wurde.
• Arbeitsbereich überprüfen: Es muss sichergestellt werden, dass der Arbeitsbereich frei von Gefährdungen ist. Arbeitsplätze müssen immer sauber und aufgeräumt sein, um Unfälle und Verletzungen zu vermeiden.
• Feuchtigkeit und Nässe: Elektrowerkzeuge dürfen nicht unter feuchten oder gar nassen Bedingungen verwendet werden, das gilt auch für Regen. Sie dürfen nicht im Freien liegen gelassen oder gar aufbewahrt werden. Elektrowerkzeuge (vor allem den Stecker) niemals mit nassen Händen anfassen. Geeignete Kleidung: Keine losen / weiten Kleidungsstücke und Schmuck tragen. Kleidung, Haare, Handschuhe etc. dürfen nicht mit beweglichen Teilen in Berührung kommen, da sie eingezogen werden könnten.
• Regelmäßige Pausen: Müdigkeit führt zu Konzentrationsverlust und macht die Arbeit mit Werkzeugen gefährlich.
• Nur für Erwachsene: Elektrowerkzeuge werden für körperlich gesunde ERWACHSENE entwickelt. Wer sich im Umgang mit einem Werkzeug in irgendeiner Weise unsicher fühlt, muss auf die Bedienung verzichten! Elektrowerkzeuge von Kindern fern halten. Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lernen und Üben: Niemand sollte Elektrowerkzeuge verwenden, der den Umgang damit nicht ordnungsgemäß gelernt und geübt hat. Häufig existieren Details, die nur schwer vorherzusehen sind und den Werkzeugführer selbst, aber auch andere Personen, in Gefahr bringen können.
• Verleih von Werkzeugen: Elektrowerkzeuge sollte man grundsätzlich nur dann anderen Personen überlassen, wenn sichergestellt ist, dass diese damit umgehen können. Dabei immer die Original-Bedienungsanleitung mitgeben.
• Medikamente und Drogen: Elektrowerkzeuge dürfen nicht unter dem Einfluss von Medikamenten verwendet werden, die schläfrig oder benommen machen. Dies gilt umso mehr für Alkohol und illegale Drogen!
• Sichere Lagerung: Elektrowerkzeuge, die nicht (mehr) verwendet werden, müssen (sofort) an einem sicheren Platz untergebracht werden, wo sie nicht Feuchtigkeit und Nässe ausgesetzt und für andere Personen, insbesondere Kinder, unzugänglich sind. Dies gilt entsprechend und sinngemäß auch während Pausen bzw. kurzen Arbeitsunterbrechungen.
• Verwendungszweck; bestimmungsgemäßer Gebrauch: Elektrowerkzeuge dürfen nur für den Zweck verwendet werden, für den sie gebaut wurden - im Zweifelsfall immer erst die Bedienungsanleitung lesen. Staub: Verfügt das Werkzeug über Anschlüsse für Hilfsmittel zum Auffangen von Abfällen, Staub etc., so müssen diese auch verwendet und ordnungsgemäß angeschlossen werden. Stäube können gefährlich sein. Sie aufzufangen und zu entsorgen vermeidet Risiken.
• Wasser: Elektrowerkzeuge vor Regen und Feuchtigkeit schützen. Wasser in Elektrowerkzeugen kann Stromschläge verursachen.
• Explosionsgefahr: Elektrowerkzeuge dürfen nicht betrieben werden, wo Feuer und Explosionen drohen, z.B. in der Nähe brennbarer Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Stäube und Gase entzünden können.

Service: Das Elektrowerkzeug muss regelmäßig von Fachpersonal gewartet werden. Nur Original-Ersatzteile verwenden. Dies ist sowohl für das Werkzeug als auch für die Sicherheit des Bedieners wichtig.

Elektrische Geräte - allgemeiner Sicherheitsleitfaden

Dieser Leitfaden gilt auch für Geräte, die nicht mit einem Kabel, sondern mit Akkus und Ladegeräten funktionieren.

• Fehlerstrom-Schutzeinrichtungen: Fehlerstrom-Schutzeinrichtungen (engl. "RCD") bieten Schutz bei gefährlichen Zwischenfällen mit der Elektrik.
• Betriebsspannung: Vor dem Einsatz muss sichergestellt sein, dass die Spannungsangabe auf dem Gerät mit der Stromversorgung am Arbeitsplatz übereinstimmt.
• Verlängerungskabel: Kabel verwandeln sich schnell in Stolperfallen; sie müssen sicher verlegt werden. Stromkabel nicht betreten und nichts daraufstellen oder daranhängen; dies führt unweigerlich zu Schäden. Bei der Arbeit muss man sich stets bewusst machen, wo die Verlängerungskabel liegen, um Unfälle zu verhindern. Elektrokabel müssen vor scharfen Kanten, Hitze und Öl geschützt werden. Kabel dürfen auch nicht verknotet sein oder Knickstellen aufweisen.
• Beschädigte Kabel: Sofort den Stecker abziehen - Kabel NICHT BERÜHREN, solange das Kabel noch am Netz hängt.

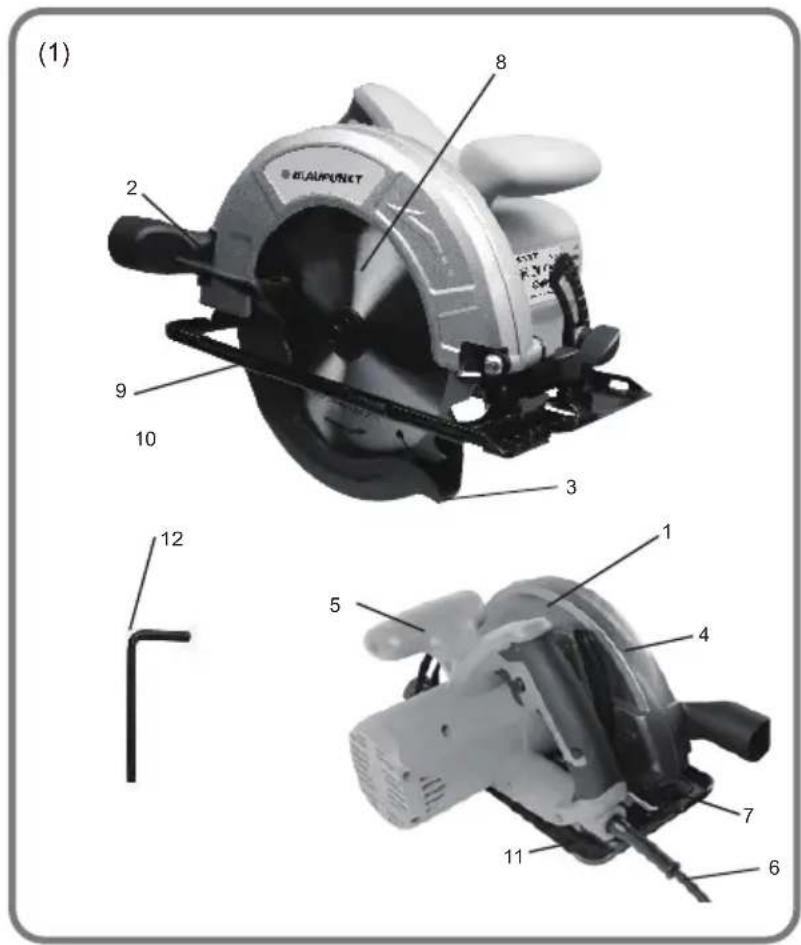

Die wichtigen Komponenten

1. Handgriff mit Betriebsschalter (ON/OFF)
2. Staubabsauganschluss
3. Pendelschutzhaube
4. Feststehende Schutzhaube
5. vorderer Handgriff 6 Stromkabel
6. Schnelllösehebel Bodenplatte
7. Sägeblatt (hartmetallbestückt) 9 Befestigungsschraube (f. Sägeblatt)
8. Befestigungsflansch (f. Sägeblatt) 11 Bodenplatte (Führungsplatte) 12 Inbusschlüssel

Sicherheitshinweise speziell für dieses Produkt

Vor der ersten Verwendung muss die Bedienungsanleitung gelesen und verstanden werden. Alle Benutzer müssen die Funktionsweise und Bedienung dieses Werkzeugs kennen, aber auch seine Grenzen und mögliche Gefahren. So lässt sich das Risiko von Stromschlägen, Bränden und ernsten Verletzungen erheblich senken.

• Entfernen Sie alle Verpackungsmaterialien und ggf. die Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern - Erstickungsgefahr!
• Dieses Werkzeug kann nur mit BEIDEN Händen sicher bedient werden und darf nicht auf Leitern o. ä. zum Einsatz kommen.
• Lässt sich der Einsatz in der Höhe nicht vermeiden, muss eine zweckangepasste, stabile Plattform oder ein Gerüst mit Hand- und Mittellauf verwendet werden.
• Hände stets vom Sägeblatt und Arbeitsbereich fernhalten. Mit der Arbeitshand führen, mit der zweiten Hand am Hilfsgriff oder Motorgehäuse unterstützen. Sind beide Hände sicher an ihrem Platz an der Säge, besteht auch keine Verletzungsgefahr.
• Niemals unter das zu sägende Werkstück fassen. Die obere (feststehende) Schutzhaube bedeckt das Sägeblatt nur OBEN; im unteren Bereich besteht beim Sägen KEIN Schutz.
• Schnitttiefe an Dicke des Werkstücks anpassen. Unter dem Werkstück sollte weniger als max. eine Sägezahnlänge hervorragen. Zu sägende Werkstücke niemals in der Hand halten oder über die Knie legen. Säggut muss immer fest aufliegen und befestigt sein, sodass man stets die Kontrolle behält, die Säge sich nicht festfressen kann und niemand verletzt wird.
• Besteht die Gefahr eines Kontakts mit elektrischem Strom (verborgene Drähte, Schneiden ins eigene Kabel), ist es wichtig, das Werkzeug an den dafür vorgesehenen Griffen und Flächen zu halten, die isoliert sind. Ungeschützte Metallteile des Werkzeugs werden in so einem Fall unter Strom gesetzt und der Bediener kann einen Stromschlag erhalten.
• Stets Sägeblätter der korrekten Größe und Form (Diamant-/Rundsägeblatt) und Bohrung verwenden. Sägeblätter, die für dieses Produkt nicht geeignet sind, laufen unregelmäßig; es besteht die Gefahr des Kontrollverlusts.
• Für die Befestigung des Sägeblatts niemals ungeeignete oder beschädigte Schrauben und Unterlegscheiben verwenden. Schrauben und Unterlegscheiben wurden für dieses Produkt zwecks optimaler Betriebsleistung und -sicherheit speziell entwickelt.
• Niemals verbogene oder beschädigte Sägeblätter verwenden. Das Sägeblatt muss stets scharf sein.
• Auf diesem Produkt dürfen keine HSS-Sägeblätter verwendet werden.
• Das Ansägen von Metallteilen (Nägeln) soll vermieden werden. Säggut vor dem Sägen überprüfen und störende Fremdkörper (Nägel etc.) entfernen.

Die bewegliche Pendelschutzhaube niemals in der offenen Position festklemmen und immer darauf achten, dass sie richtig funktioniert, frei schwingt und am Ende die Sägezähne komplett abdeckt.

Sicherheitshinweise - Kickback

Die sogenannten "Kickbacks" (also das Rück-/ Weg-/ Hochschlagen der Säge) treten auf, wenn das Sägeblatt falsch zum Werkstück ausgerichtet ist bzw. im Sägespalt schief läuft oder dort eingeklemmt wird; damit 'prallt' die Säge regelrecht vom Säegut ab und wird in Richtung des Bedieners geschleudert, der im schlimmsten Fall die Kontrolle verliert. - Frisst sich die Säge fest, oder wird sie von den Seitenwänden im Sägespalt eingeklemmt, kann sie zum Stehen kommen, obwohl der Motor weiterläuft; dies kann zu dem beschriebenen Effekt führen. - Verbiegt oder verwindet sich die Säge im Spalt, können sich die Zähne im hinteren Bereich in die Oberfläche eingraben, sodass die Säge aus dem Sägespalt und in Richtung Bediener geschleudert wird.

Kickbacks treten auf, wenn das Sägeblatt bei immer noch laufendem Motor zum Stehen kommt. Um das zu vermeiden, muss das Sägeblatt scharf sein; große Werkstücke müssen gut unterstützt und befestigt sein. Betriebsschalter sofort loslassen, wenn sich das Sägeblatt festfrisst bzw. seine Geschwindigkeit bei Motor auf voller Leistung verlangsamt.

• Säge nicht aus dem Werkstück befreien, solange sie noch läuft. Hände bzw. Finger niemals vor oder hinter der Säge aufstützen (s. Abb. 4). Kommt es zu einem Kickback, kann sich die Säge über die Hände des Bedieners hinweg in seine Richtung 'überschlagen' und ihn verletzen.
• Pendelschutzhaube immer in Position; immer mit dem darauf vorgesehenen Hebel betätigen. Vor der Arbeit korrekten Gehrungswinkel (Schnittwinkel) und korrekte Schnitttiefe einstellen.
• Immer darauf achten, die korrekten Sägeblätter mit der korrekten Bohrung zu verwenden.
• Für die Befestigung des Sägeblatts niemals ungeeignete oder beschädigte Schrauben und Unterlegscheiben verwenden.
• Das Ansägen von Metallteilen (Nägeln) soll vermieden werden: Werkstück vorher inspizieren, Fremdkörper etc. entfernen.
• Bei der Arbeit auf korrekte Auflageflächen für Hände und Werkstück achten.
• Um nicht die Kontrolle zu verlieren und Verletzungen zu verhindern, muss das Sägegut ordnungsgemäß unterstützt und befestigt und das Werkzeug fest gehalten werden.

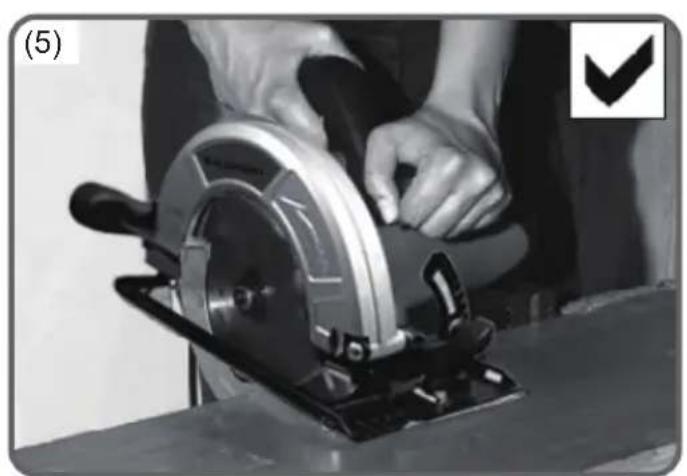

• Abb. 5 zeigt, wo die Höhe platziert werden muss, um die Säge sicher zu halten.
• Die glatte Seite der Führungsplatte der Säge auf dem Teil des Werkstücks platzieren, der stabil gesichert ist (also nicht dem Teil, der am Ende abfallen wird!). Ist das Werkstück besonders klein oder kurz, sollte es mit geeigneten Mitteln eingespannt werden.

KURZE WERKSTÜCKE NICHT MIT DER HAND FESTHALTEN! - Abb. 6 zeigt, wie das Ende eines Bretts korrekt abgesägt wird. Abb. 7 zeigt eine falsche Bedienung des Gerätes.

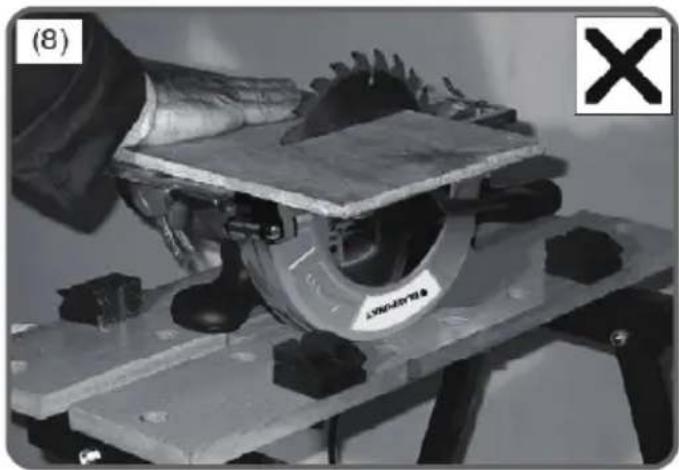

• Diese Handkreissäge darf auf keinen Fall verkehrt herum eingespannt und als 'Tischsäge' missbraucht werden (Abb. 8). So etwas ist extrem gefährlich und kann zu schwersten Verletzungen führen.
• Bevor die Handkreissäge nach der Arbeit abgelegt wird, ist darauf zu achten, dass die (untere) Pendelschutzhaube komplett geschlossen ist und die Säge stillsteht.

Sicherheitshinweise - Pendelhaube (untere Schutzhaube)

• Wenn nicht anders angegeben, muss die nach hinten schwingende Pendelhaube über dem Sägeblatt geschlossen sein. Wenn sie sich nicht frei bewegt und (losgelassen) nicht sofort automatisch schließt, darf diese Handkreissäge nicht verwendet werden. Pendelhaube niemals in der offenen Stellung festsetzen. Sie kann sich verbiegen, wenn die Säge fallen gelassen wird. Die Pendelhaube kann an ihrem Betätigungshebel bewegt und auf ordnungsgemäße Funktion überprüft werden: bei allen Schnitttiefen und -winkeln muss sie sich frei bewegen und dabei das Sägeblatt und andere Teile des Werkzeugs nicht berühren. Feder der Pendelhaube auf gute Funktion überprüfen. Wenn die Pendelhaube und ihre Feder nicht optimal funktionieren, muss diese Handkreissäge durch den Kundenservice geprüft werden! Im Falle von Beschädigungen oder klebrigen oder verkrusteten Ablagerungen reagiert die Pendelhaube ggf. nur noch träge.
• Manuell geöffnet werden soll die Pendelhaube nur in speziellen Fällen, z.B. für Eintauch- und zusammengesetzte Schnitte. Dafür verfügt sie über einen Hebel, mit dem sie geöffnet werden kann. Das muss geschehen, sobald die Säge in das Sägegut schneidet. Bei allen sonstigen Sägeaufgaben soll die Pendelhaube automatisch in Aktion treten.
• Immer darauf achten, dass die Pendelhaube den unteren Teil des Sägeblatts bedeckt, bevor das Werkzeug auf der Bank oder dem Boden abgelegt wird.
• Das Sägeblatt läuft noch eine Zeitlang nach, nachdem der Betätigungsschalter losgelassen wurde.

Bedienungsanleitung

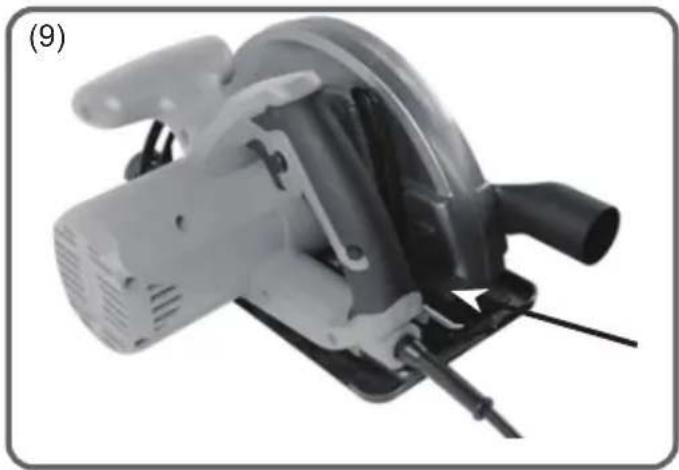

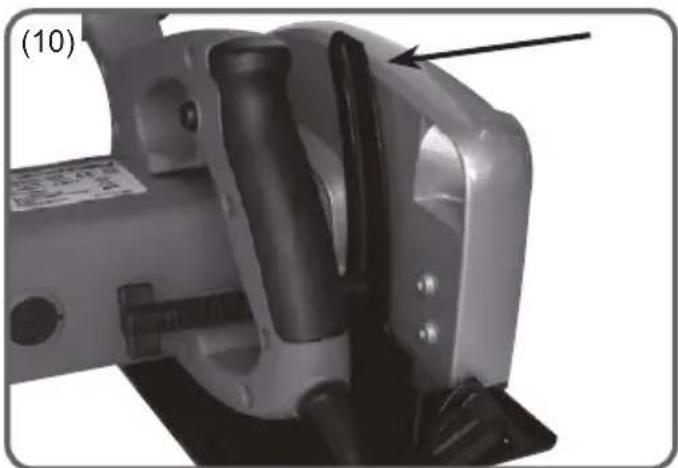

Schnitttiefe für 90°-Schnitt einstellen (Abb. 9-12)

Die Schnitttiefe ist bei diesem Werkzeug einstellbar. Dafür muss der Hebel gelöst werden, der sich an der Seite befindet (Abb. 9). - Benötigte Schnitttiefe zwischen Bodenplatte (Führungsplatte) des Werkzeugs und äußerstem Punkt des Sägeblatts anmessen. Oder Skala an der fest installierten Schutzhaube verwenden (Abb. 10).

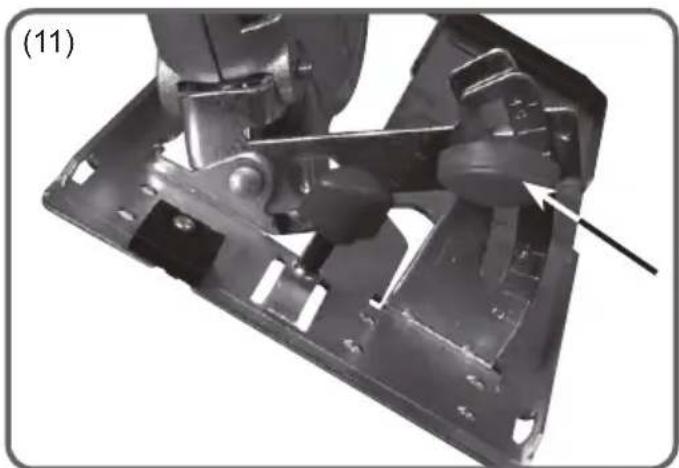

Schnittwinkel 0 - 45° (Abb. 11)

• Der Hebel für den Schnittwinkel (0 - 45°) befindet sich an der Stirnseite des Werkzeugs (Abb. 11). Hebel lösen und die Bodenplatte (Führungsplatte) lässt sich von 0 bis 45° schwenken. Zum Einstellen des Schnittwinkels gibt es eine Skala an der Stirnseite des Werkzeugs; Riegel wieder feststellen.
• An der Stirnseite gibt es zwei Kerben, die mit "90°" bzw. "45°" markiert sind. Hierbei handelt es sich um Hilfen für die entsprechenden Einstellungen.

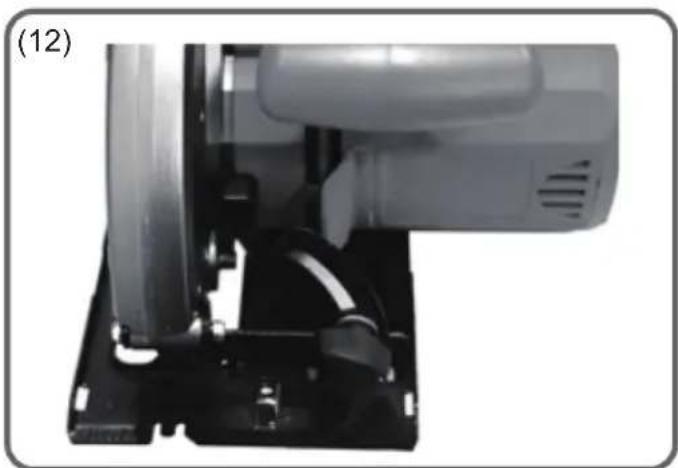

Parallelschnitte (Abb. 12)

• Das Werkzeug ist mit einer Führung für Parallelschnitte ausgerüstet. Sie befindet sich an der Stirnseite des Werkzeugs und ist mit einem Schnelllösehebel ausgestattet (Abb. 12).

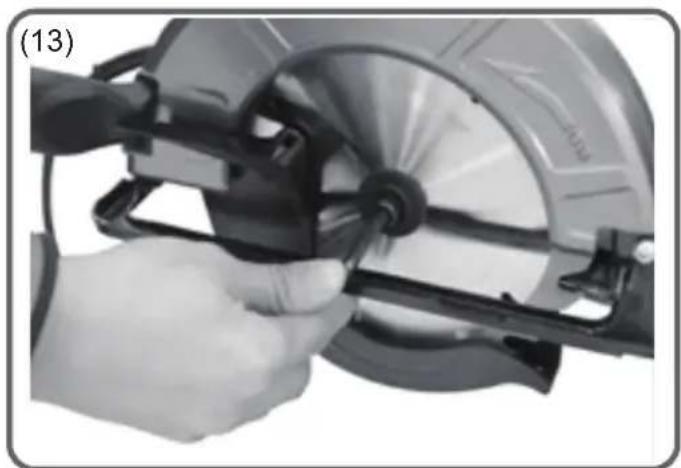

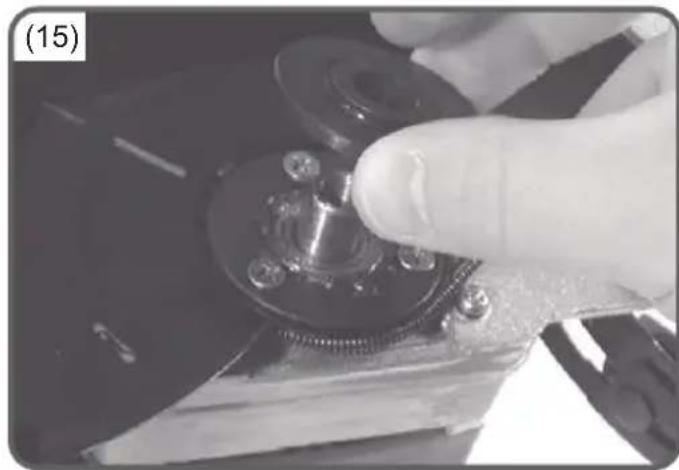

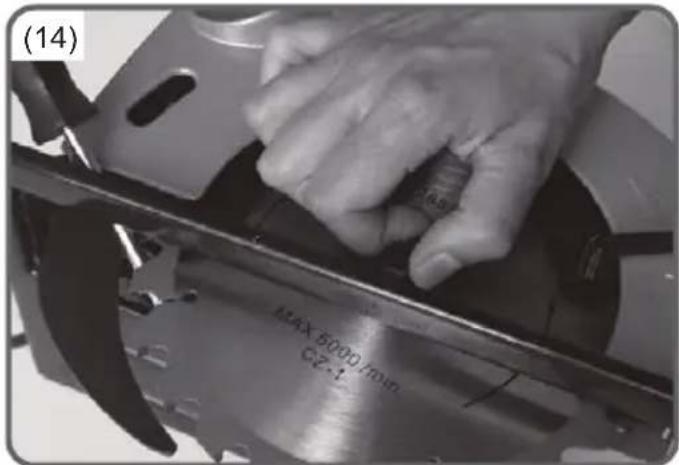

Sägeblatt wechseln (Abb. 13-16)

• Es muss immer zuerst die Stromzufuhr unterbrochen werden, bevor das Werkzeug eingestellt und gewartet werden darf.
• Das Sägeblatt ist sehr scharf! Es muss vorsichtig behandelt werden.
• Vorsicht ist auch im Umgang mit der Pendelhaube geboten. Diese funktioniert mit einer Feder und schnellt darüber, wenn sie losgelassen wird. Auch hier drohen Verletzungen. Pendelhaube ganz öffnen und mit einem Schraubendreher oder einem Stück Holz in dieser Position sichern.
• Vierkantriegel eindrücken; mit dem mitgelieferten Inbusschlüssel kann dann die Innensechskantschraube (gegen den Uhrzeigersinn) gelöst werden (Abb. 13-14).
• Innensechskantschraube und Befestigungsflansch entfernen. Für den Wiedereinbau muss darauf geachtet werden, wie der Flansch installiert war (Abb. 14). Jetzt lässt sich auch das Sägeblatt entfernen.
• Auf korrektes Recycling achten! Sägeblätter gehören nicht in den Hausmüll. Montageposition des inneren Flansches ebenfalls beachten. (Er soll nicht entfernt werden, kann aber runterfallen - s. Abb. 15).
• Vierkant und die beiden Flansche von Holzresten befreien.

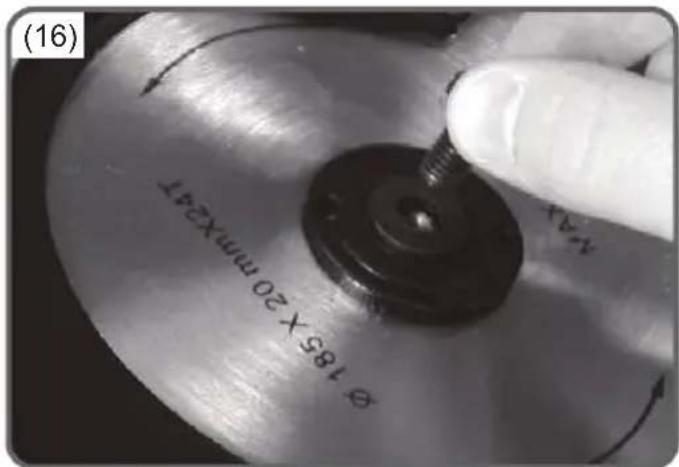

• Neues Sägeblatt aufsetzen, wie in Abb. 16 dargestellt. Auf dem Sägeblatt wird die Drehrichtung durch einen Pfeil markiert; dieser muss mit dem Pfeil auf der feststellenden Schutzhaube übereinstimmen. Befestigungsflansch wieder aufsetzen; Innensechskantschraube wieder eindrehen. Gut fest-, aber nicht überdrehen! Die Schraube sollte außerdem regelmäßig (vor, während und nach dem Sägen!) auf festen Sitz überprüft werden.
• Pendelhaube wieder lösen und langsam wieder in ihre Schutzposition zurückkehren lassen.
• Funktion der Pendelhaube sicherheitshalber noch einmal überprüfen. Damit ist der Sägeblattwechsel abgeschlossen und das Werkzeug wieder betriebsbereit.

Technische Merkmale
Betriebsspannung 230 ~50 Hz
Motor 1.400 W
Drehzahl (ohne Last) 5.400 min-1
Max. Schnitt bei 90° 64 mm
Sägeblatt 185 mm 24T
Schalldruckpegel LPA 89 dB(A)
Schalleistungspegel LWA 100 dB(A)
Vibrationspegel 1,5 m/s 2
Gewicht 4,4 kg

Symbole

In der Bedienungsanleitung bzw. auf dem Typenschild Ihres Gerätes werden verschiedene Symbole verwendet. Diese geben Ihnen wichtige Hinweise zur Bedienung und Sicherheit Ihres Gerätes.

	Bitte lessen Sie die Bedienungsanleitung		Sicherheitschuhe/TRagen
CE	Das Produkt entspricht den geltenden CE-Sicherheits bestimmungen.		Ohrenschutz/TRagen
RoHS COMPLIANT	Das Produkt entspricht den geltenden RoHS-Sicherheitsbestimmungen.		Sicherheitshandelschuhe/TRagen
	Allgemeine Warnung		Schutzkleidung/TRagen
	Entsorgung gemäß den WEEE-Vorschriften		Gesichtsschutz/TRagen
LH-ION	Enthält Lithium-lonen Batterien		Augenschutz/TRagen
	Das Produkt ist doppelt isoliert.		Schutzhelm/TRagen
	Brandgefahr		Atemschutz/TRagen
	Stromschlaggefahr

Entsorgung

Das Gerät darf nicht zusammen mit dem normalen Hausmüll entsorgt werden.

Gemäß EU-Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Schrott muss das Gerät auf umweltverträgliche Weise entsorgt werden. Bitte geben Sie das Gerät an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen und elektronischen Geräten ab.

GARANTIE

Für dieses Produkt wird eine dreijährige Garantie (ausgenommen Akkus) auf Fabrikationsfehler gewährt. Die Garantiefrist gilt ab dem Kaufdatum auf dem Kaufbeleg. Die Garantie erstreckt sich ausschließlich auf Fabrikationsfehler. Ausgeschlossen sind Defekte aufgrund unsachgemäßer Handhabung, z.B. Herunterfallen, unsachgemäßer Transport, Anschluss an Stromquellen, die nicht der Bedienungsanleitung entsprechen, Eindringen von Fremdkörpern und natürlicher Verschleiß von Teilen, wie z.B. Kunststoffteilen (Kappen, Knöpfen, Griffen, Verriegelungen, Stromkabeln etc.), aber auch Metallteilen (wie Drähten, Motoren etc.). Ausgeschlossen sind außerdem natürliche Phänomene, Blitzschlag, Überflutung sowie die Einwirkung von Seewasser oder -luft, Oxidation, Luftfeuchtigkeit etc. Die Garantie erlischt, wenn unsere Techniker bei der Prüfung feststellen, dass Schäden am Produkt auf unsachgemäße bzw. professionelle Verwendung zurückzuführen sind bzw. auf Zwecke, für die das Produkt (gemäß Bedienungsanleitung) nicht bestimmt ist. Die Garantie erlischt, wenn am Produkt manipuliert wurde bzw. Reparaturen durch Personen oder Organisationen ohne Autorisierung von der Unold AG durchgeführt wurden. Die Garantie gilt nur bei Vorlage des Kaufbelegs / der Rechnung.

Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland entstandene Versandkosten zurückerstattet.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

Bitte bewahren Sie die Verpackung des Gerätes für einen eventuellen Versand im Garantie-/Reparaturfall auf.

Natürliche Abnutzung fällt nicht unter die Garantie.

Dieses Produkt ist nur für den tatsächlichen Gebrauch bestimmt.

BEDIENUNGSANLEITUNG AUFBEWAHREN!

Vertrieb und Service:

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.unold.de
