BEDIENUNGSANLEITUNG U223004IND1 Tripp Lite

Das gekaufte Produkt kann von der Abbildung abweichen.

EAT•N

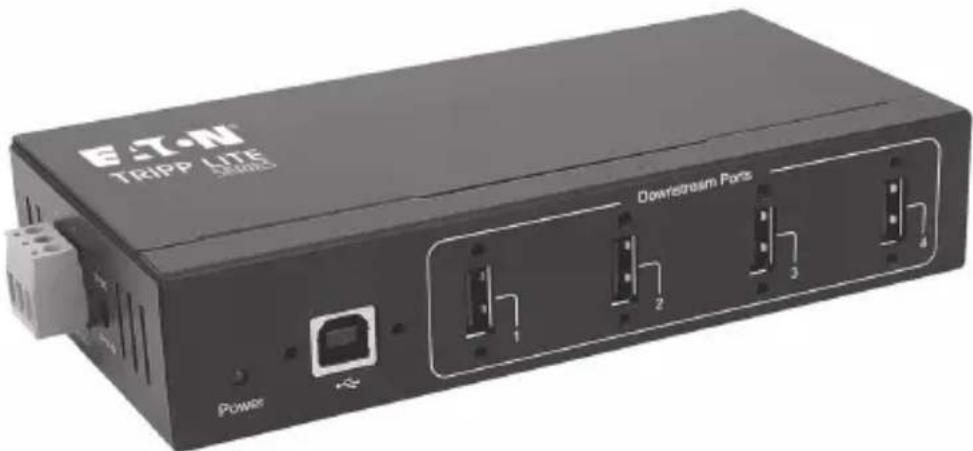

Dieser industrielle USB-2.0 Hub bietet eine einfache Möglichkeit, die aktuellen USB-Fähigkeiten eines Systems zu erweitern, indem er 4 oder 7 zusätzliche externe USB 2.0-Anschlüsse über einen einzigen USB 2.0-Host-Anschluss bereitstellt. Dieser Hub entspricht vollständig den USB-2.0-Spezifikationen und ist mit den 1.x-Spezifikationen abwärtskompatibel, um ältere USB-Peripheriegeräte zu unterstützen.

Ausstattung

• Abwärtskompatibel mit USB-1.x-Spezifikationen und Geräten
• Unterstützt die Datenübertragungsmodi High-Speed (480 Mbit/s), Full-Speed (12 Mbit/s) und Low-Speed (1,5 Mbit/s)
• Unterstützt verschraubte USB-2.0-Kabel an allen vor- und nachgeschalteten USB-Anschlüssen
• Sicherungsschutz an allen vorgeschalteten, nachgeschalteten und Stromeingangsanschlüssen
  • +/- 15 KV ESD-Schutz
  • Max. 500 mA pro Anschluss
  • Ganzmetallgehäuse für Langlebigkeit
• Inklusive Klemmleiste für 9 V bis 36 V DC-Stromeingang für Hochleistungsgeräte

Systemanforderungen

• Windows® XP/Vista/7/8/8.1/10 (32-/64-Bit)
  • Linux 2.6.24 oder höher
  • Mac Betriebssystem X 10.10.3 oder höher 26

Lieferumfang

• IndustriellerUSB-2.0-Hub
• USB A/B-Kabel
• Wandmontage-Kit
  • DIN Rail Mounting Kit
• Klemmleiste
• Benutzerhandbuch

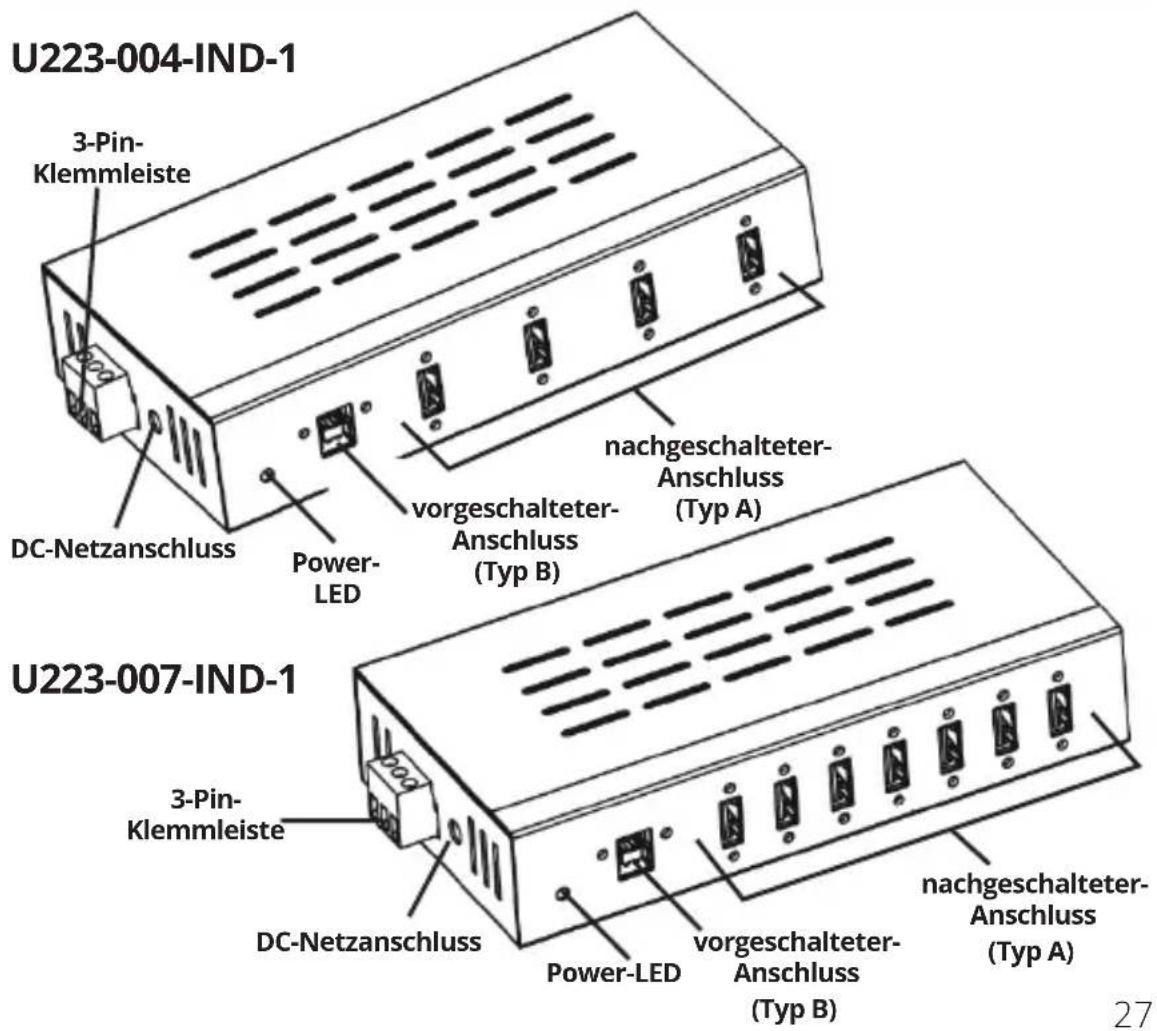

Hardware Beschreibung

U223-004-IND-1 3-Pin- Klemmleiste DC-Netzanschluss Power- LED vorgeschalteter- Anschluss (Typ B) nachgeschalteter- Anschluss (Typ A) U223-007-IND-1 3-Pin- Klemmleiste DC-Netzanschluss Power-LED vorgeschalteter- Anschluss (Typ B) nachgeschalteter- Anschluss (Typ A) 27

Installation

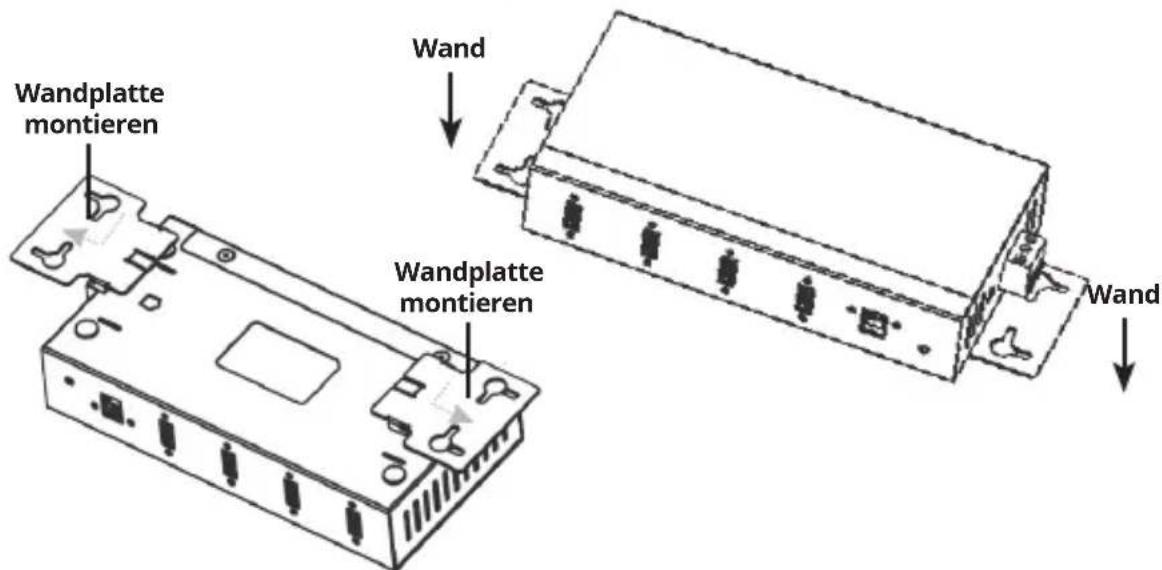

Der industrielle Hub kann auf Wunsch an der Wand montiert werden. Verwenden Sie das mitgelieferte Wandmontage-Kit, um den Hub an der Wand zu montieren.

Wand Wandplatte montieren Wandplatte montieren Wand

1 Schließen Sie einen vom Benutzer bereitgestellten Stromadapter an den USB-Hub an. Die Power-LED sollte dauerhaft leuchten. Die Stromversorgung ist optional; um jedoch sicherzustellen, dass jeder USB-Anschluss vollständig mit Strom versorgt wird, wird der Anschluss einer externen Stromversorgung empfohlen.

Hinweis: Die Klemmleiste und der DC-Jack dürfen NICHT gleichzeitig verwendet werden.

2 Verbinden Sie das USB-Kabel des USB-Hubs (Typ-B-Anschluss) mit dem Host-Computersystem.

3 Die Betriebssystem erkennt den Hub sofort und installiert ihn automatisch.

4 Sobald die Installation abgeschlossen ist, werden angeschlossene USB-Geräte vom Hub erkannt.

28

Technische Daten

Produkt Beschreibung
Anschlüsse (4x) USB 2.0 (U223-004-IND-1)(7x) USB 2.0 (U223-007-IND-1)
ESD-Schutz 15 kV ESD
Betriebstemperatur 32° bis 140 °F (0° bis 60 °C)
Lagertemperatur 14° bis 176 °F (-10° bis 80 °C)
Relative Feuchtigkeit 5 bis 90 % RH, nichtkondensierend
Maße (L x B x H) 158 x 80 x 32 mm1,26 x 3,15 x 6,22 in.
Gehäusematerial Metall
BehördlicheGenehmigungen	CE/FCC

Garantie

2 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte für einen Zeitraum von zwei (2) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt einen Grundsatz der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichungs-Nr.

23-08-364 / 93-3BC6_RevB

Januar 2024
