MANUALE UTENTE U223004IND1 Tripp Lite

Il prodotto acquistato può differire dall'immagine.

EAT•N

Questo hub USB 2.0 industriale offre un modo semplice per espandere l'attuale capacità USB di un sistema, fornendo 4 o 7 porte USB 2.0 esterne aggiuntive tramite un'unica connessione host USB 2.0. Completamente conforme alle specifiche USB 2,0, questo hub è retrocompatibile con le specifiche 1.x per supportare le periferiche USB più vecchie.

Caratteristiche

• Retrocompatibile con le specifiche e i dispositivi USB 1.x
• Supporta le modalità di trasferimento dati ad alta velocità (480 Mbps), a velocità piena (12 Mbps) e a bassa velocità (1,5 Mbps)
• Supporta il cavo USB 2.0 con chiusura a vite su tutte le porte USB upstream e downstream
• Protezione con fusibili su tutte le porte di ingresso upstream, downstream e di alimentazione.
  • Protezione ESD +/- 15 KV
  • Max 500 mA per porta
• Telaio interamente in metallo per una maggiore durata
• Include una morsettiera per l'ingresso di alimentazione da 9 V a 36 V CC per i dispositivi ad alta potenza

Requisiti di sistema

• Windows® XP/Vista/7/8/8.1/10 (32/64 bit)
  • Linux 2.6.24 o successivo
  • Mac OS X 10.10.3 o successivo

34

Contenuto della confezione

• Hub USB 2.0 industriale
- Cavo USB A/B
• Kit di montaggio a parete
• Kit di montaggio su guida DIN
- Morsettiera
- Manuale d'uso

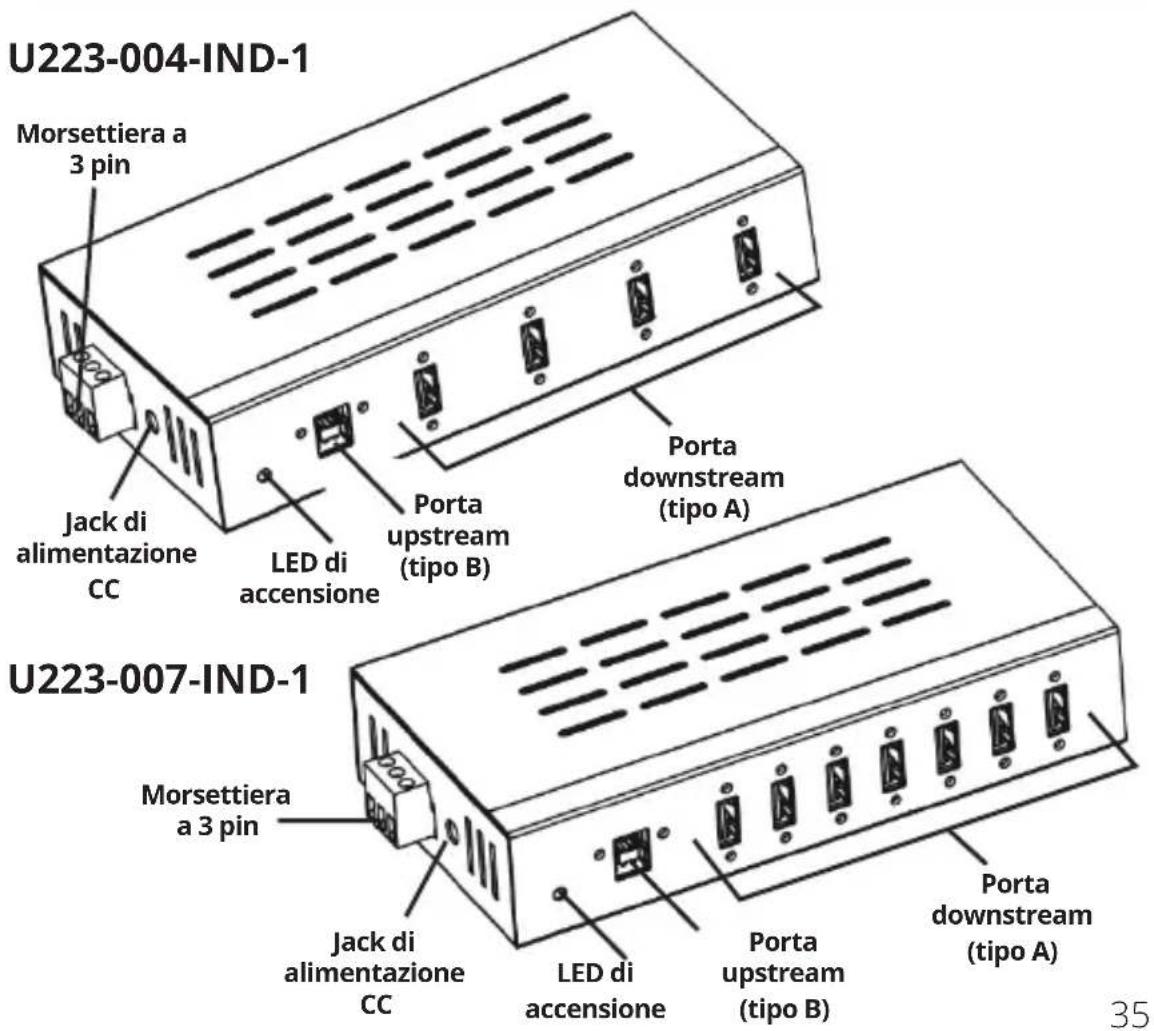

Descrizione dell'Hardware

U223-004-IND-1 Morsettiera a 3 pin Jack di alimentazione CC LED di accensione Porta upstream (tipo B) Porta downstream (tipo A) U223-007-IND-1 Morsettiera a 3 pin Jack di alimentazione CC LED di accensione Porta upstream (tipo B) Porta downstream (tipo A) 35

Installazione

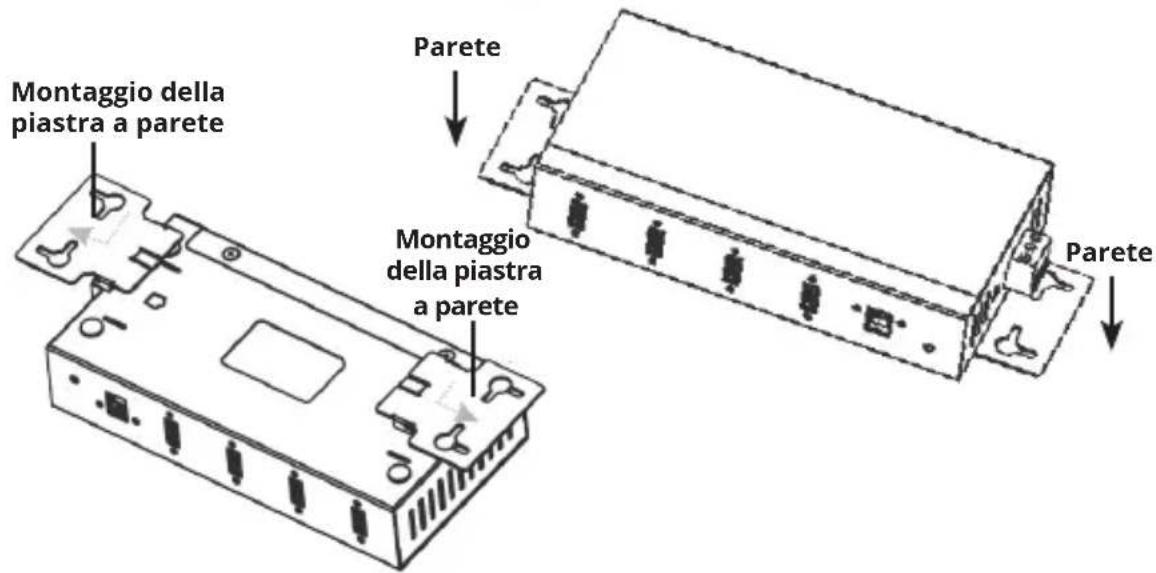

L'hub industriale può essere montato su una parete, se desiderato. Utilizzare il kit di montaggio a parete incluso per montare l'hub su una parete.

Montaggio della piastra a parete Parete Montaggio della piastra a parete Parete

1 Collegare un adattatore di corrente (non incluso) all'hub USB. Il LED di alimentazione dovrebbe essere acceso fisso. L'alimentazione è facoltativa; tuttavia, per garantire che ogni porta USB sia completamente alimentata, si consiglia di collegare un'alimentazione esterna.

Nota: la morsettiera e il jack di alimentazione CC NON DEVONO essere utilizzati simultaneamente.

② Collegare il cavo USB dall'hub USB (porta Type-B) al sistema del computer host.

3 Il sistema operativo rileva immediatamente l'hub e lo installa automaticamente.

4 Una volta completata l'installazione, i dispositivi USB collegati vengono riconosciuti dall'hub.

Specifiche

Articolo Descrizione
Porte (4x) USB 2.0 (U223-004-IND-1)(7x) USB 2.0 (U223-007-IND-1)
Protezione ESD ESD 15 kV
Temperatura di funzionamento	Da 32° a 140°F (da 0° a 60°C)
Temperatura di conservazione	Da 14° a 176°F (da -10° a 80°C)
Umidità relativa Da 5 a 90% UR, senza condensa
Dimensioni(Lun. x Lar. x Alt.)	158 x 80 x 32 mm1,26 x 3,15 x 6,22 pollici
Materiale dell'involucro Metallo
Approvazioni normative CE/FCC

Garanzia

GARANZIA LIMITATA DI 2 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di due (2) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che hanno subito danni a causa di incidenti, negligenza o uso errato o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come perdita di profitti o ricavi, perdita di attrezzature, perdita di utilizzo di attrezzature, perdita di software, perdita di dati, costi per articoli sostitutivi, reclami di terzi o altro.

Garanzia

RAEE: informazioni sulla conformità per i clienti e i riciclatori (Unione Europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di miglioramento continuo dei prodotti. Le specifiche sono soggette a modifiche senza preavviso.

Tutti i diritti riservati

Pubblicazione n. 23-08-364 /

93-3BC6 RevB

Gennaio 2024

933BC6

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
