Rack-Installationsanleitung

ラット取り付けガイド

Rack-Installationsanleitung

Anmerkungen, Hinweise und Vorsichtshinweise

ANMERKUNG: Eine ANMERKUNG enthalt wichtige Informationen, mit denen Hilfe Sie ihren Computer better nutzen können.

HINWEIS: Mit einem HINWEIS wird auf eine mögliche Beschädigung von Hardware oder den Verlust von Daten hingewiesen und erlautert, wie diese Problem vermieden werden kann.

VORSICHT: VORSICHT zeigt eine potenziell gefährliche Situation an, die zu Sachschäden, Verletzungen oder zum Tod führen können.

Irrtumer und technische Änderungen vorbehalten. © 2004 Dell Inc. Alle Rechte vorbehalten.

Eine Reproduktion deses Dokuments in jeglicher Form ist nur mit vorheriger schriftlicher Genehmigung von Dell Inc. erlaubt.

Marken in thisem Text: VersaRails und RapidRailssind Marken von Dell Inc. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.

Andere in this document mochierweise verwendete Marken und Handelsbeziehungen sind unter Umstanden Marken und Namen der entsprchenden Firmen oder ihrer Produkte. Dell Inc. erhebt keine Anspruch auf Marken und Handelsbeziehungen mit Ausnahme der eigenen.

Inhalt

Sicherheitshinweise 3-5

SICHERHEIT: Montieren von Systemen im Rack. 3-5

Installationsanleitung 3-6

Bevor Sie beginnen 3-6

Wichtige Sicherheitschinweise 3-7

Rack-Anforderungen fur VersaRails 3-7

Montage in einem Rack mit vier Stützen 3-7

Rack-Stabilisatoren 3-7

Empfohlene Werkzeuge und Zubehor 3-7

Inhalt des RapidRails-Rack-Kits 3-8

Inhalt des VersaRails-Rack-Kits 3-9

Ablauf der Installation 3-9

Abnehmer der Rack-Turen 3-10

Markieren des Racks 3-10

Einbau der Montageschienen im Rack 3-12

MontierendesSystemsimRack. 3-15

Befestigen der lösbaren Kabelbinder. 3-16

Entfernen des Systems aus dem Rack 3-17

Wiederanbringend der Rack-Turren 3-17

Montage in einem Zwei-Stützen-Rack 3-17

Empfohlene Werkzeuge und Zubehor 3-18

Inhalt des Rack-Kits. 3-18

Ablauf der Installation 3-19

Markieren des Racks 3-19

Einbau der Montageschienen 3-21

MontierendesSystemsimRack. 3-25

BefestigenderlosbarenKabelbinder. 3-25

Index 3-27

Abbildungen

Abbildung 3-1. Inhalt des RapidRails-Rack-Kits 3-8
Abbildung 3-2. Inhalt des VersaRails-Rack-Kits 3-9
Abbildung 3-3. Eine Rack-Einheit 3-10
Abbildung 3-4. Markieren der vertikalen Schienen 3-11
Abbildung 3-5. Einbau der RapidRails-Montageschienen 3-13
Abbildung 3-6. Einbau der VersaRails-Montageschienen 3-14
Abbildung 3-7. Installieren des Systems im Rack 3-15
Abbildung 3-8. Befestigender losbaren Kabelbinder 3-16
Abbildung 3-9. Komponenten des Rack-Kits mit zwei Stützen 3-18
Abbildung 3-10. Universeller Lochabstand beim offenen Relaisgestell mit zwei Stützen 3-19
Abbildung 3-11. Weiter Lochabstand beim offenen Relaisgestell mit zwei Stützen 3-20
Abbildung 3-12. Einbau der Montageschienen bei Mittenmontage 3-22
Abbildung 3-13. Vorbereiten der einstellbaren Montagehalterung für bündige Montage 3-23

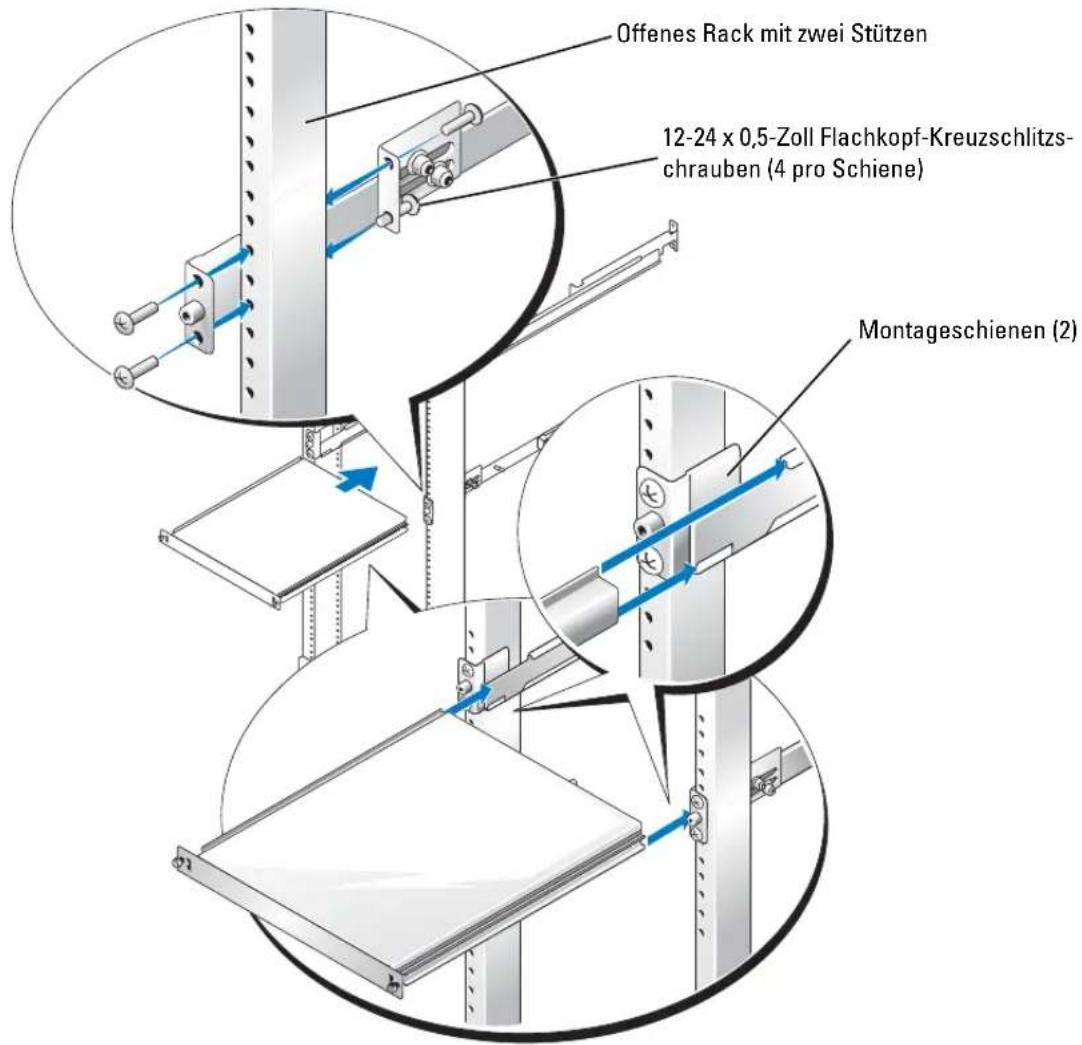

Abbildung 3-14. Einbau der Montageschienen mit bündiger Montage 3-24

Sicherheitshinweise

Beachten Sie die nachfolgenden Sicherheitschinweise, um ihre eigene Sicherheit zu gewährleisten und eine Beschädigung des Systems sowie der Arbeitsungsgbung zu vermeiden. Vollständige Informationen über die Sicherheitsanforderungen finden Sie im Produktinformationshandbuch.

SICHERHEIT: Montieren von Systemen im Rack

Folgende Vorsichtsmaßnahmen dieren der Stabilität und Sicherheit des Racks.

Systeme gelten als Komponenten in einem Rack. Der Begriff „Komponente“ kann also ein beliebiges System oder verschiedene Peripheriegeräte oder Zusammenhangware beziehnen.

VORSICHT: Werden Systemkomponenten in einem Rack installiert, an dem die vorderen und seitlichen Stabilisatoren fehlen, kann das Rack umkippen, was unter Umständen schwere Verletzungen zur Folge haben kann. Befestigen Sie dazu immer zuerst die Stabilisatoren, bevor Sie Komponenten im Rack einbauen.

VORSICHT: Ziehen Sie nach dem Einbau von Komponenten in einem Rack niemals mehr als eine Komponente gleichzeitig auf ihren Gleitschienen aus dem Rack. Durch das Gewicht von mehr als einer Komponente kann das Rack umkippen und Verletzungen verursichen.

ANMERKUNG: Ihr System ist als frei stehende Einheit und für die Verwendung als Komponente in Gestellschranken Sicherheitszertifiziert, wobei das Customer Rack Kit verwendet werden muss, wenn sowohl der Gestellschrank als auch das Rack-Kit für Ihr System entwickelt wurden. Der Einbau Ihres Systems und Rack-Kits in anderen Racks wurde von keiner Prüfbehörde untersucht. Die Eignung der endgültigen Kombination von System und Rack-Kit für den Einsatz in einem Gestellschrank müssen Sie in thisum Fall selbst durch eine zertifizierte Prüfbehörde untersuchen halten. Der Hersteller leht eine Haftung und Gewährleistung für solche Kombinationen ab.

• System-Rack-Kits sollen den von geschulten Servicetechnikern in einem zugelassenen Rack installiert werden. Wenn Sie das Kit in einem anderen Rack installmenten, vergewissem Sie sich, dass das Rack die Spezifikationen erfüllt.
• Bevor Sie an einem Rack arbeiten, vergewissem Sie sich, dass die Stabilisatoren sichern am Rack befasstigt sind, feste auf dem Boden aufliegen und dass das gesamte Gewicht des Racks auf dem Boden lastet. Montieren Sie an einem einzeln nach Rack vordere und seitliche Stabilisatoren, an mehreren miteinander verbundenen Racks vordere Stabilisatoren, bevorsie Arbeiten am Rack durchfuhren.
• Bestücken Sie das Rack immer von unter nach oben, und bauen Sie die schwerste Komponente zucrst in das Rack ein.
• Vergewissem Sie sich, dass das Rack jersey und stabil stehen, bevor Sie eine Komponente aus dem Rackziehen.
• Achten Sie auf ihre Finger, wenn Sie auf die Schienenverriegelung der Komponente drucken und cinc Komponente in das Rack schiben oder aus dem Rack zichen: Quetschgebung!

• Wenn Sie eine Komponente in das Rack eingesetzt haben,ziehen Sie die Schieren vorsichtig in eine Verriegelungsposition hcaus und schiben Sic dann die Komponente in das Rack.

• Überlasten Sie nicht den AC-Versorgungsstromkreis für das Rack. Die Gesamtlast des Racks sollte 80 Prozent der Nennbelastbarkeit des Stromkreises nicht überschreiben.

• Überprüfen Sie, ob eine ausreichende Luftzufuhr zu den Komponenten im Rack gewährleistet ist.
• Treten Sie nicht und stellen Sie sich nicht auf ein System/eine Komponente, wenn Sie an anderen Systemen/Komponenten in einem Rack Arbeiten durchfuhren.

Installationsanleitung

Diacs Installationsanleitung enthalt Anweisungen fur geschulte Servicetechnikr zur Montage cines oder mehrerer Systemc in cincm offenen Relaisgctell oder einem Gestellschrank. Das RapidRails™ Rack-Kit kann ohne Werkzeuge in allen Gestellschranken des Systemherstellers montiert werden und das VersaRails™ Rack-Kit in den meisten Standardgestellschranken. Die Montage der RapidRails- und VersaRails-Rack-Kits verlauft ähnlich. Für jedem im Rack installierte System wird ein Rack-Kit bestehtigt.

Diacsc Anleitung enthalt cinc Anleitung fur folgende Rack-Kits:

RapidRails-Kit in einem Gestellschrank mit vier Stützen
- VersaRails-Kit in einem Gestellschrank mit vier Stützen
- Kit mit zwei Stützen (entweder für Mittenmontage oder bündige Montage)

Bevor Sie beginnen

Lesen Sie vor dem Einbau Ihres Systems im Rack sorgfältig die „Sicherheitshinweise" am Anfang dieser Anleitung sowie die Sicherheitshinweis in den Produktinformationshandbuch.

VORSICHT: Wenn Sie mehrere Systeme in einem Rack installieren, beenden Sie alle Prozeduren für das gerade installierte System, bevor Sie das{nachste System installieren.

VORSICHT: Die Gestellschränke können sehr schwer sein und leicht auf ihren Rollen wegrolten. Sie haben keine Bremsen! Bewegen Sie den Gestellschrank nur mit größter Vorsicht. Fahren Sie die hohenverstellbaren Fuß ein, bevor Sie den Gestellschrank beweken. Vermeiden Sie lange bzw. steile Neigungen oder Rampen, auf denen Sie die Kontrolle über den Gestellschrank verlieren konnten. Fahren Sie die hohenverstellbaren Fuß aus, damit der Gestellschrank abgestützt wird und nicht wegrolten kann.

ANMERKUNG: Anweisungen zur Installation des Systems selbst finden Sie unter „Montieren des Systems im Rack".

Wichtige Sicherheitschinweise

Beachten Sie beim Einbau Ihres Systems im Rack die Sicherheitsmaßnahmen in den folgenden Unterabschnitten.

VORSICHT: Befolgen Sie die in dieser Dokument angegebene Vorgehensweise/genau, um sich selbst und ihre Mitarbeiter nicht zu gefährden. Ihr System kann sehr groß und schwer sein. Sie sollen den Installation sorgfältigVBoreiten und planen,um Verletzungen zu vermeiden.Diese Vorkehrungen gelten umso mehr, wenn Systeme oben im Rack installiert werden.

VORSICHT: Installieren Sie keine Rack-Kit-Komponenten, die für andere Systeme vorgesehen sind. Verwenden Sie ausschließlich das für Ihr System konzipierte Rack-Kit. Wenn Sie das Rack-Kit für ein anderes System verwenden, können das System beschädigt und Sie selbst oder andere Personen verletzt werden.

Rack-Anforderungen für VersaRails

HINWEIS: Das VersaRails-Rack-Kit muss von geschulten Servicetechnikern in einem Rack installiert werden, das den Spezifikationen des American National Standards Institute (ANSI)/Electronic Industries Association (EIA) Standard ANSI/EIA-310-D-92, der International Electrotechnical Commission (IEC) 297 und der Deutschen Industrie Norm (DIN) 41494 entspricht. Für jedem in einem Rack montierte System wird ein Rack-Kit bestehtigt.

Montage in einem Rack mit vier Stützen

Bevor Sie mit der Installation beginnen,lesen Sie diese Anleitung sorgfältig durch.

Rack-Stabilisatoren

VORSICHT: Werden Systeme in einem Rack montiert, dessen vordere und seitliche Stabilisatoren nicht montiert und im Boden verankert wurden, kann das Rack umkippen. Dies kann unter Umständen zu schweren Verletzungen führen. Montieren und verankern Sie daher immer erst die Stabilisatoren, bevor Sie Componenten im Rack einbauen.

Die Stabilisatoren verhindern das Umkippen des Racks. Anleitungen zur Installation und Befestigung der Stabilisatoren finden Sie in der mit dem Gestellschrank gefelften Dokumentation.

Empfohlene Werkzeuge und Zubehör

Sie benötigen eventuell folgende Hilfsmittel zur Installation des Systems in einem Rack mit vier Stützen:

• Kreuzschlitz-Schraubendreher Nr. 2
• Kreppband oder einen Filzstift zur Markierung der verwendeten Montagelöcher

Inhalt des RapidRails-Rack-Kits

• Ein Paar RapidRails-Montageschienen
• Lösbarc Kabelbinder (2) (nicht dargestellt in Abbildung 3-1)

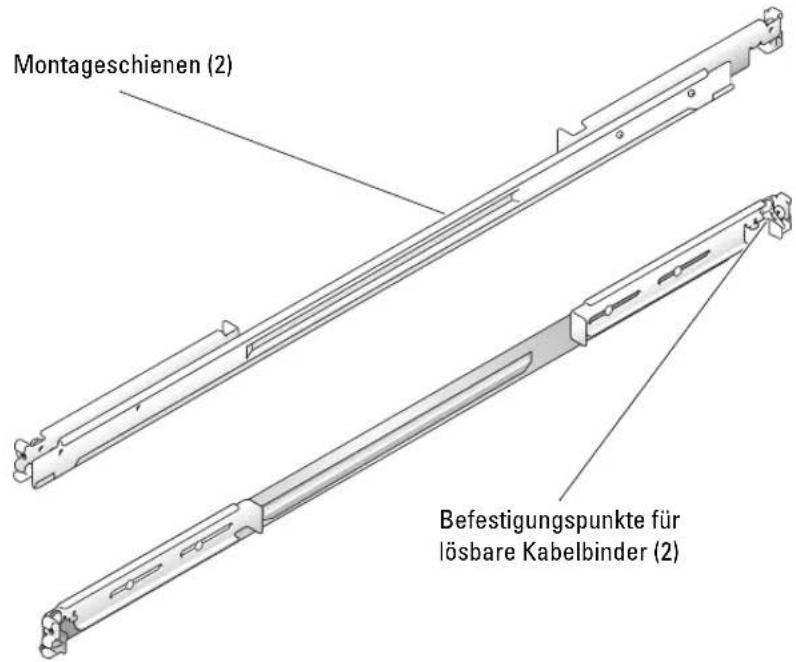

Abbildung 3-1. Inhalt des RapidRails-Rack-Kits

Inhalt des VersaRails-Rack-Kits

• Ein Paar VersaRails-Montageschienen
  10-32 x 0,5-Zoll-Kreuzschlitzschrauben mit Flanschkopf (8)
• Lõsbarc Kabelbinder (2) (nicht dargestellt in Abbildung 3-2)

ANMERKUNG: Die in den Abbildungen und Prozeduren genannten nichtmetrischen Schrauben werden nach ihrer Höhe und der Anzahl der Windungen pro Zoll bezeichnet. So wird z.B. eine Kreuzschlitzschraube Nr. 10 mit 32 Windungen pro Zoll als 10-32-Schraube bezeichnet.

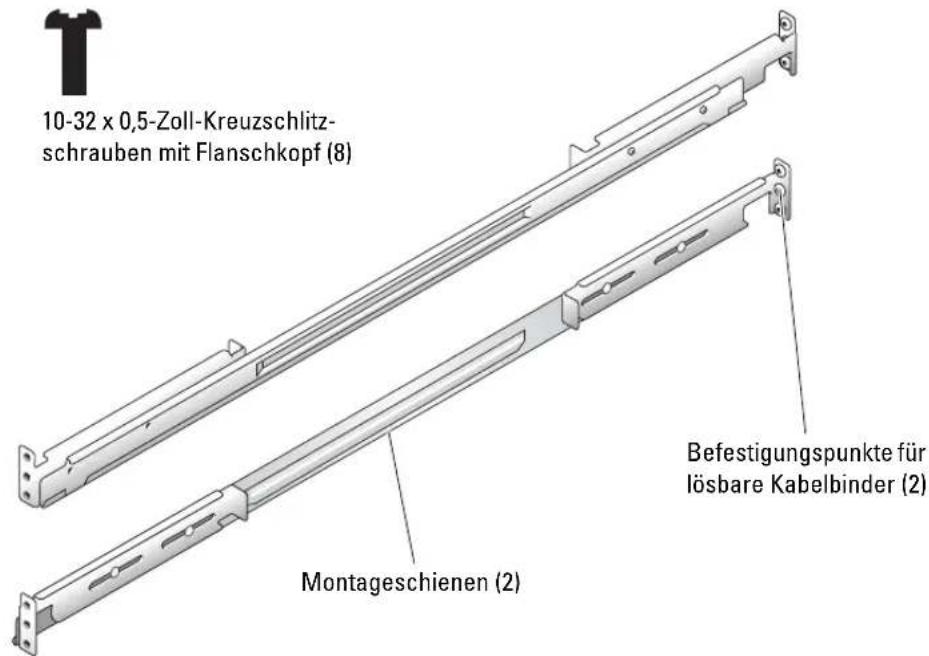

Abbildung 3-2. Inhalt des VersaRails-Rack-Kits

Ablauf der Installation

Bei der Montage eines Rack-Kits sind die Arbeitssschritte in folgender Reihenfolge auszuführen:

1 Abnehmer der Rack-Türen
2 Markicren des Racks
3 Einbau der Montageschienen im Rack

• Einbau der RapidRails
• Einbau der VersaRails

4 Einbauendes Systems im Rack
5 Vcrlegcn der Kabel
6 Wiederanbringen der Rack-Türen

ANMERKUNG: Für Schritt 3 gibt es zwei Verfahren. Ein Verfahren gilt für das RapidRails-Kit und das andere für das VersaRails-Kit.

Abnehmen der Rack-Turen

Siehe Vorgehensweise zum Entfermen der Turen in der Dokumentation Ihres Racks.

VORSICHT: Wegen der Große und des Gewichts der Rack-Türen sollen den Sie keinesfalls versuchen, sie alleine abzunehmen oder einzubauen.

VORSICHT: Verstauen Sie die Türen so, dass niemand verletzt wird, falls sie versehentlich umfallen.

MarkierendesRacks

Bei einem 1-U-System benötigen Sie für jeder System, das Sie im Rack installieren, einen vertikalen Abstand von 1 U (44 mm bzw. 1,75 Zoll).

Gestellschranke, die den EIA-310-Standards entsprechen, haben ein sich wiederholendes Muster aus drei Lochen pro Rack-Einheit, deren Mittenabstand zueinander (beginnend mit dem oberen Loch ciner 1-U-Einheit) 15,9mm , 15,9mm und 12,7mm (0,625, 0,625 und 0,5 Zoll) an den vorderen und hinteren vertikalien Schienen beträgt (siche Abbildung 3-3). Die Racks haben mein stunde oder rechteckige Lochen.

ANMERKUNG: Die vertikalen Schienen sind eventuell in Abständen von 1 U mit horizontalen Linien und Zahlen markiert. Notieren Sie sich die Nummer der Markierung auf der vertikalen Schiene. So brauchen Sie keine zusätzlichen Markierungen oder Kreppband am Rack anzubRING.

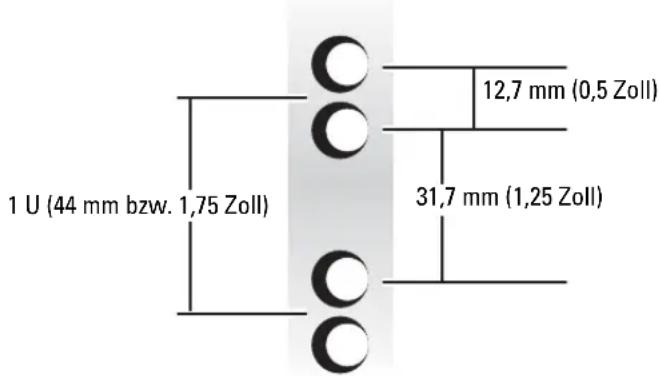

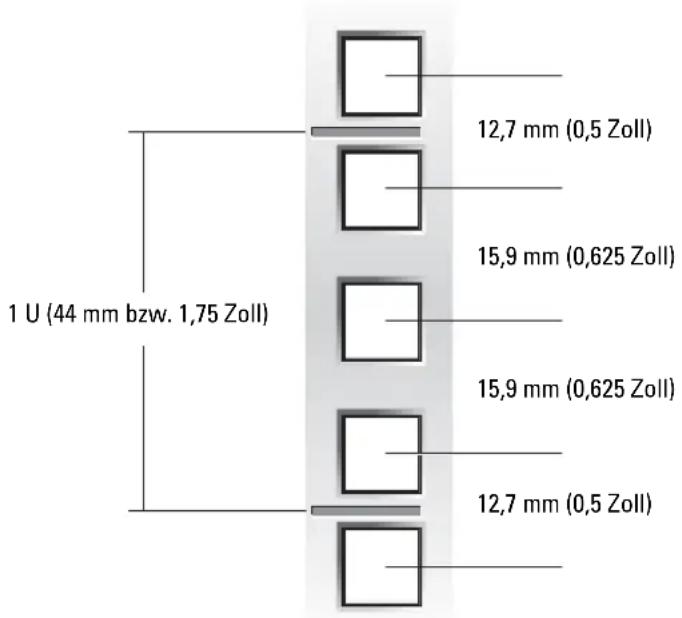

Abbildung 3-3. Eine Rack-Einheit

VORSICHT: Wenn Sie mehr als ein System installieren, bauen Sie die Montageschienen so ein, dass das erstige System möglichstweit unter im Rack sitzt.

Zum Markieren des Racks gehen Sie wie folgt vor:

1 Bringen Sie auf den vorderen vertikalen Schienen des Racks eine Markierung (mit Stift oder Klebeband) an der Stelle an, an der sich die Unterscite des Systems befinden soll, das Sic in den Rack einbauern möchten.

Die Unterkante jeder 1-U-Einheit befindet sich in der Mitte des schmalsten Metallstücks zwischen den Lochen (bei einigen Racks mit einer horizontalen Linie gekennzeichnet, siehe Abbildung 3-4).

2 Bringen Sie 44mm (1,75 Zoll) über Ihrer Originalmarkierung eine Markierung an (oder zahlten Sie in einem Rack nach EIA-310-Standard drei Löscher nach oben). Markieren Sie die vorderen vertikalen Schienen mit einem Filzstift oder einem Stück Kreppband (falls Sie die Löscher gezahlt haben, bringen Sie direkt über dem oberen Loch eine Markierung an). Die Markierung bzw. das Kreppband zeigt die späterc Position der Oberkante des Systems an den vertikalen Schieren (siehe Abbildung 3-4).

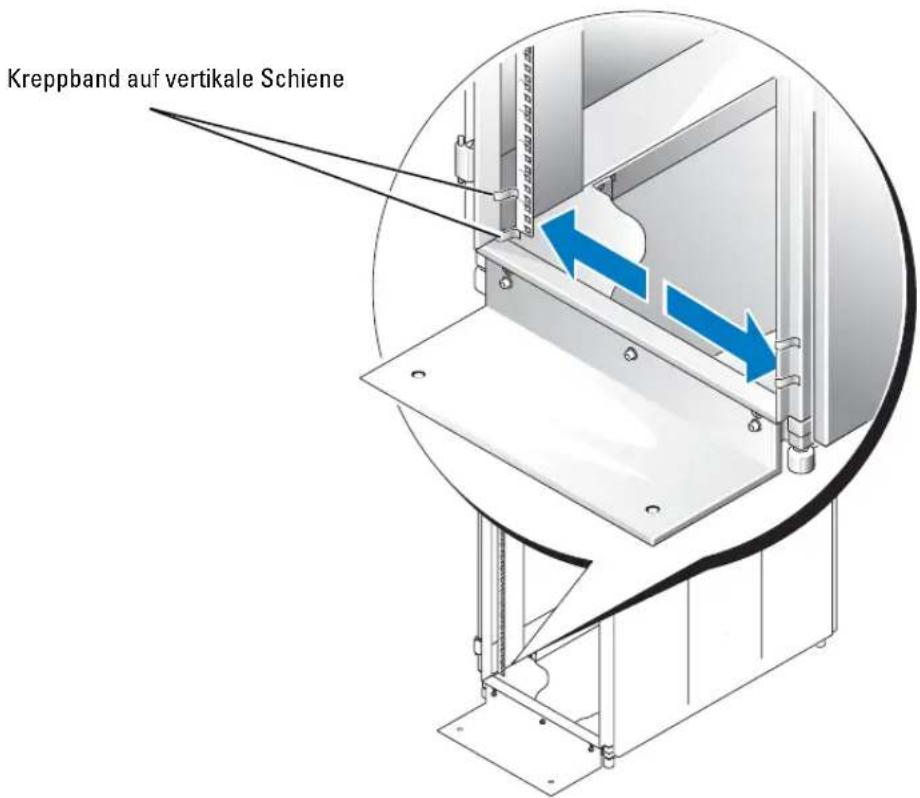

Abbildung 3-4. Markierenden vertikalien Schieren

Einbau der Montageschienen im Rack

Einbau der RapidRails-Montageschienen

1 Setzen Sie eine der RapidRails-Montageschienen so an der Vorderseite des Gestellschranken an, dass der zugehörige Montagehalterungsflansch zwischen die Markierungen bzw. Kreppänder (oder an die Markierung mit der richtigen Zahl) an den vertikalen Schinen zu liegen kommt (siehe Abbildung 3-5).
Der obere Montagehaken am vorderen Montagehalterungsflansch sollte in das obere Loch zwischen ihren Markierungen auf den vertikalen Schienen eingreifen.
2 Schieben Sie die Montageschiene nach vorn, bis die Montagehaken in die Rechtecklocher eingreifen, und drücken Sie dann den Montagehalterungsflansch nach unten, bis die Montagehaken sitzen und der Verriegelungsknopf herausspringt und einrastet (siehe Abbildung 3-5).
3 Ziehen Sic an der Rückseite des Gestellschranks den Flansch der Montagchalterung nach hinten, bis die Montagehaken in die Rechtecklocher cingreifen. Drucken Sic dann den Flansch nach unten, bis die Montagehaken sitzen und der Verriegelungsknopf herausspringt und einrastet.
4 Wiederholen Sie Schritt 1 bis Schritt 3 für die Montageschiene auf der anderen Seite des Racks.
5 Achten Sie darauf, dass die Schieren auf jeder Rack-Section in der gleichen Höhe an den vertikalen Schieren befestigt werden.

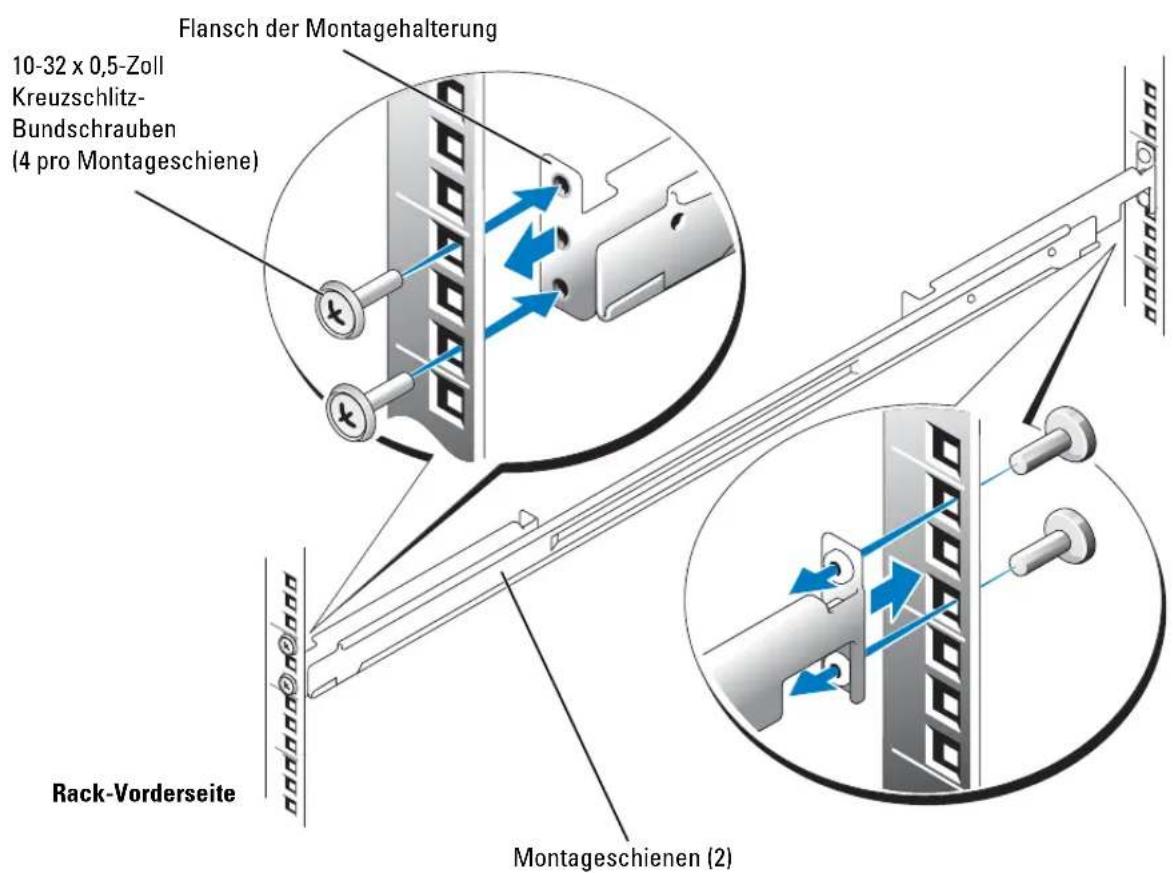

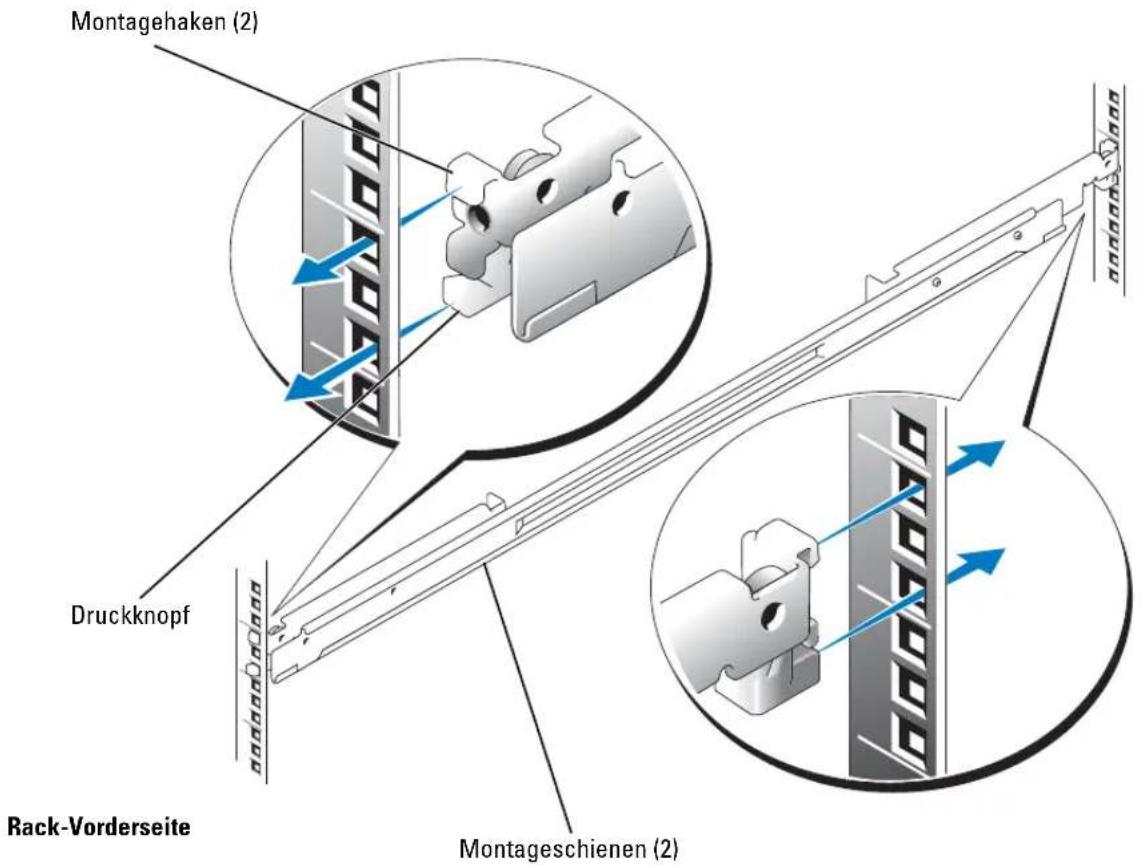

Abbildung 3-5. Einbau der RapidRails-Montageschienen

Einbau der RapidRails-Montageschienen

1 Setzen Sie eine der VersaRails-Montageschienen so an der Vorderseite des Gestellschranks an, dass der Montagehalterungsflansch zwischen die Markierungen (oder die nummerierten Stellen) auf den vertikalien Schieren zu liegen kommt (sichc Abbildung 3-6).
Die drei LÖcher an der Vorderseite des Montagchalterungsflansches sollenn mit den LÖchem zwischen ihren Markierungen an der vorderen vertikalen Schiene übereinstimmen.
2 Befestigen Sie die Montageschiene durch je eine 10 - 32× 0,5 Zoll Kreuzschlitz-Bundschraube im oberen und unteren Loch des Montageflanschs an der vorderen vertikalen Schiene.
3 Zichen Sie den Montagchalterungsflansch auf der Rack-Rückseite nach hinten, bis seine Montagelöcher mit den rechteckigen Löchem auf der hinteren vertikalen Schiene übereinstimmen.
4 Befestigen Sie die Montageschiene durch je eine 10 - 32× 0,5 Zoll Kreuzschlitz-Bundschraube im oberen und unteren Loch des Montageflanschs an der hinteren vertikalien Schiene.

5 Wiederholen Sie Schritt 1 bis Schritt 4 für die Montageschiene auf der anderen Seite des Racks.

6 Achten Sie darauf, dass die Montageschienen auf jeder Rack-Seite jeweils an der gleichen Stelle an den vertikalen Schieren montiert werden.

Abbildung 3-6. Einbau der VersaRails-Montageschienen

MontierendesSystemsimRack

VORSICHT: Wenn Sie mehr als ein System installieren, installmenten Sie das erste System in der untersten möglichen Position im Rack.

1 Nehmen Sie die optionale Frontblende des Systems ab (sofern vorhanden). Siehe Vorgechensweise zum Abnehmer der Frontblende in der Dokumentation des Systems.
2 Fassen Sie das System mit der einen Hand unter der System-Vorderseite und mit der anderen Hand auf der System-Rückseite an.
3 Ileben Sie das System in Position, so dass die Seitenschemien auf der Rückseite des Systems mit den Montageschienen im Rack ausgerichtet sind (sichc Abbildung 3-7).

VORSICHT: Wegen der Große und des Gewichts des Systems sollen den Sie niemals versuchen, das System ohne fremde Hilfe in den Montageschienen zu installieren.

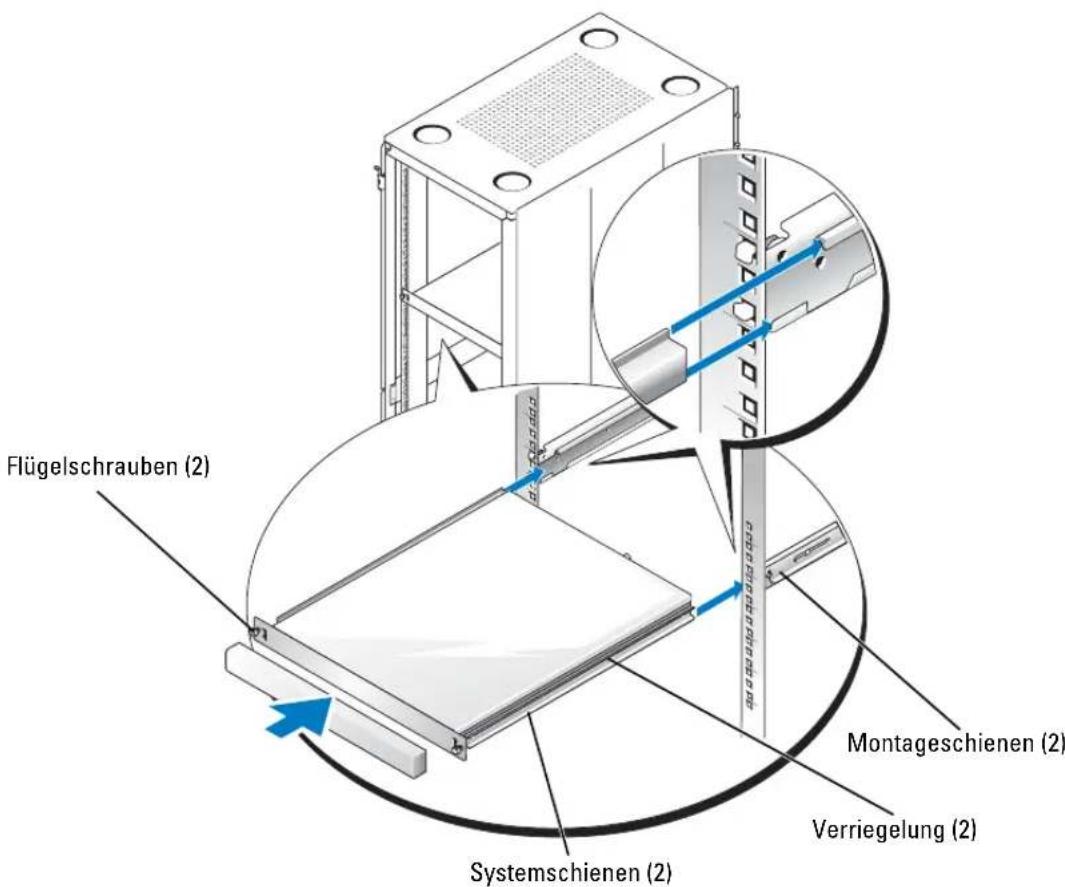

Abbildung 3-7. Installieren des Systems im Rack

4 Schieben Sie das System bis zum Anschlag in die Montageschienen (siche Abbildung 3-7).
5 Schrauben Sie das Systemgehäuse mit den Rändelschrauben an der Frontplatte des Racks fest.
6 Installieren Sie gegebenenfalls die optionale Frontblende. Siehe Vorgehensweise zum Anbringen der Frontblende in der Dokumentation des Systems.

ANMERKUNG: Abbildung 3-7 gilt für die RapidRails-, VersaRails- und Zweistützen-Rack-Kits.

Befestigen der lösbaren Kabelbinder

Mit den zwei losbaren Kabelbindern werden die Systemkabel an den Montageschienen geschichert.

1 Suchen Sie die Befestigungspunkte für die losbaren Kabelbinder auf den zwei hinteren Montagehalterungsflanschen (siehe Abbildung 3-8).
2 Schieben Sie das Verbindungsstück des Kabelbinders durch den Befestigungspunkt.
3 Drucken Sie den Kabelbinder bis zum Einrasten in die Montageschicne.
4 Sichern Sie die Systemkabel mit den lösbaren Kabelbindern an den Montageschienen.

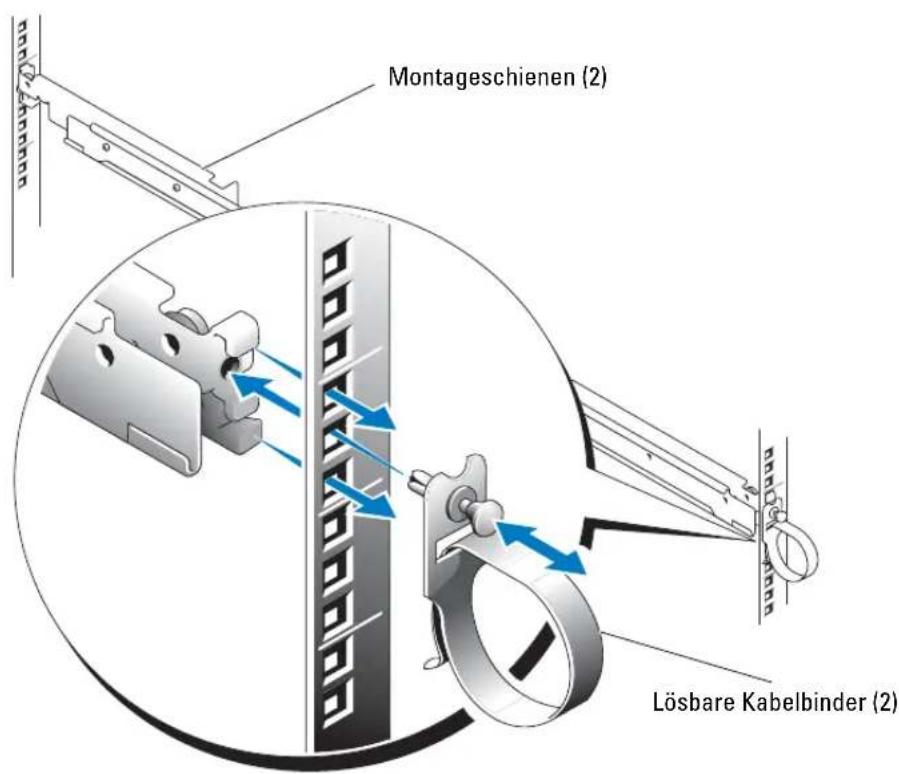

Abbildung 3-8. Befestigen der lösbaren Kabelbinder

Entfernen des Systems aus dem Rack

Gehen Sie wie folgt vor, um das System aus dem Rack zu entfernen:

1 Nehmen Sie die optionale Frontblende des Systems ab (sofern vorhanden). Sichte Vorgehensweise zum Abnchmen der Frontblende in der Dokumentation des Systems.
2 Schalten Sie das System sowie die angeschlossenen Peripheriegeräte aus und unterbrechen Sie die Stromzufahr.
3 Losen Sie die Flügelschrauben auf beiden Seiten der Gehäusefrontplatte, die das System am Rack sichern.
4 Ziehen Sie das System bis zur Sicherungsstraste aus dem Rack.
5 Drücken Sie die Sperrklinken auf der Seite jeder Systems nach unten, um die Sicherheitsvorrichtung zu entriegeln (siehe Abbildung 3-7).
6 Ziehen Sie das System vollständig aus dem Rack.

Wiederanbringen der Rack-Turen

Siehe Vorgehensweise zum Austauschen der Turen in der Dokumentation Ihres Racks.

VORSICHT: Wegen der Große und des Gewichts der Rack-Türen sollen den Sie keinesfalls versuchen, sie alleine abzunehmen oder einzubauen.

Damit ist die Rack-Montage Ihres Systems in einem Gestellschrank mit vier Stützen abgeschlossen.

Montage in einem Zwei-Stützen-Rack

Das Zwei-Stützen-Rack-Kit wird für die Montage eines Systems in einem offenen Relaisgestell mit zwei Stützen verwendct, wie man es zum Beispiel bei Telckommunikationsanlagen findct. Es konnen sowohl 7,62~cm als auch 15,24~cm (3 Zoll oder 6 Zoll) breite Racks mit zwei Stützen und universellem bzw. weitem Lochabstand verwendet werden. Sie konnen theses Kit entweder fur die Mittenmontage oder fur die bündige Montage verwenden.

Sic mussen das offenc Relaisgestell mit zwei Stützen ordnungsgemäß auf dem Boden, an der Decke oder oben an der Wand befestigen und sowie mit benachbarten Gustellschränken verbinden. Verwenden Sie hierzu Boden- und Wandbefestigungen sowie Stützen, die vom Rack-Hersteller spezifiziert oder zugelassen bzw. dem Industriestand entsprechen. Lesen Sie zuerst die Warnungen in der Dokumentation Ihres Racks mit zwei Stützen, bevor Sie mit dem Einbau beginnen.

VORSICHT: Montieren Sie niemals Systeme in einem offenen Relaisgestell mit zwei Stützen, das nicht sicher verankert ist. Andernfalls kann das System beschädigt oder Sie bzw. andere Personen verletzt werden.

Zusätzliche Sicherheitshinweise zur Rack-Montage finden Sie „Sicherheitshinweise".

Empfohlene Werkzeuge und Zubehor

• Kreuzschlitz-Schraubendreher Nr. 2
• 3/8-Zoll Schraubenschlüssel oder Steckschlüssel (bei Wechsel der Halterung für bündige Montage)
• Kreppband oder Filzstift zur Markierung der korrekten Montagelöcher

Inhalt des Rack-Kits

Das Rack-Kit mit zwei Stützen enthalt folgende Komponenten (siehe Abbildung 3-9):

• Ein Paar Montageschienen
  12-24 x 0,5-Zoll Flachkopf-Kreuzschlitzschrauben (8)
• Lösbare Kabelbinder (2) (nicht dargestellt in Abbildung 3-9)

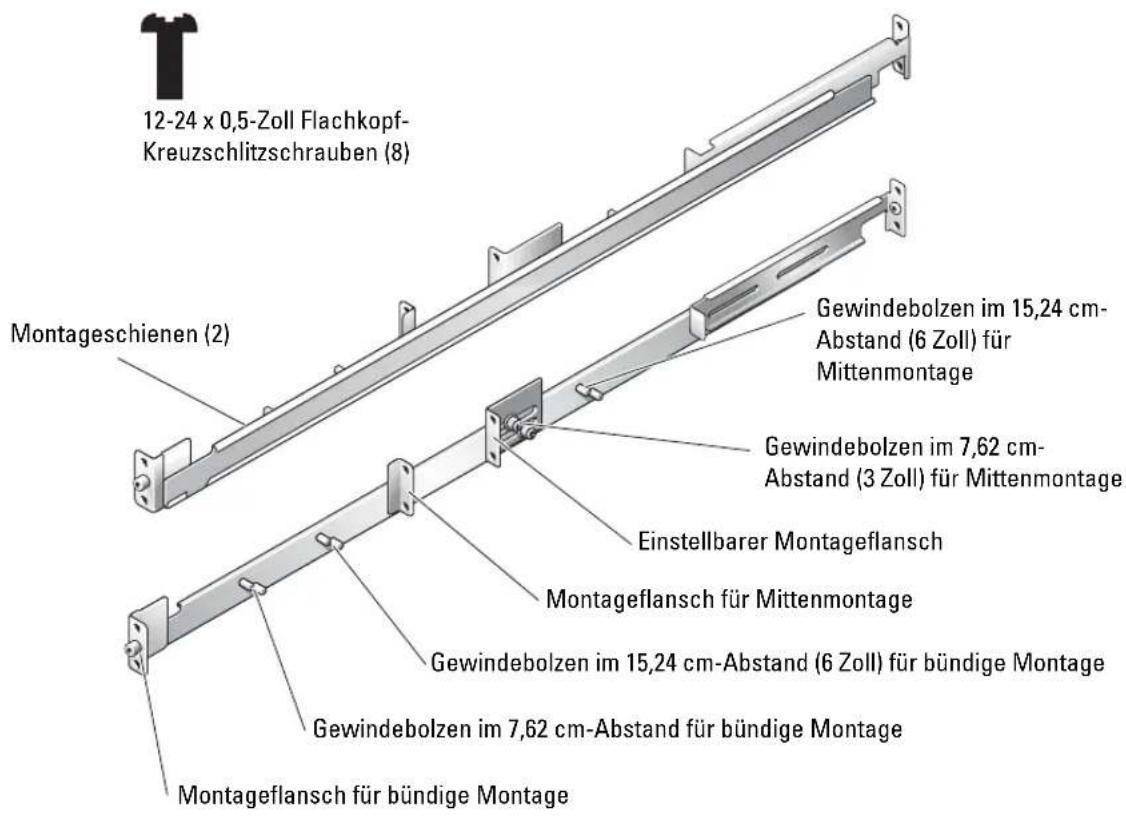

Abbildung 3-9. Komponenten des Rack-Kits mit zwei Stützen

Ablauf der Installation

Bei der Montage eines Zwei-Stützen-Rack-Kits sind die folgenden Arbeitssschritte in der angegebenen Reihenfolge auszufahren:

1 Markieren des Racks

Rack mit universellem Lochabstand
Rack mit weitem Lochabstand

2 Einbau der Montageschienen im Rack

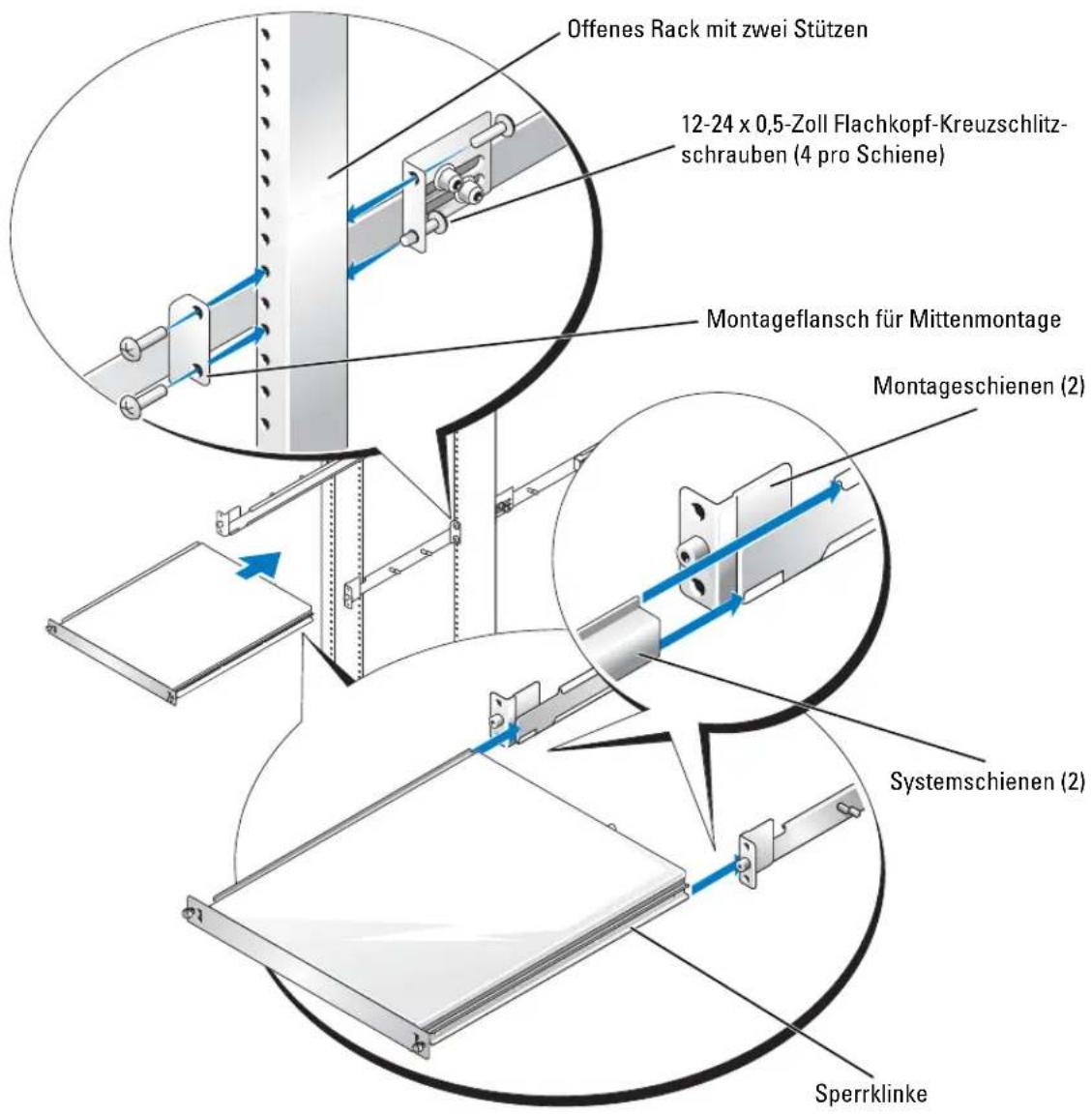

• Befestigung in Mittenmontage

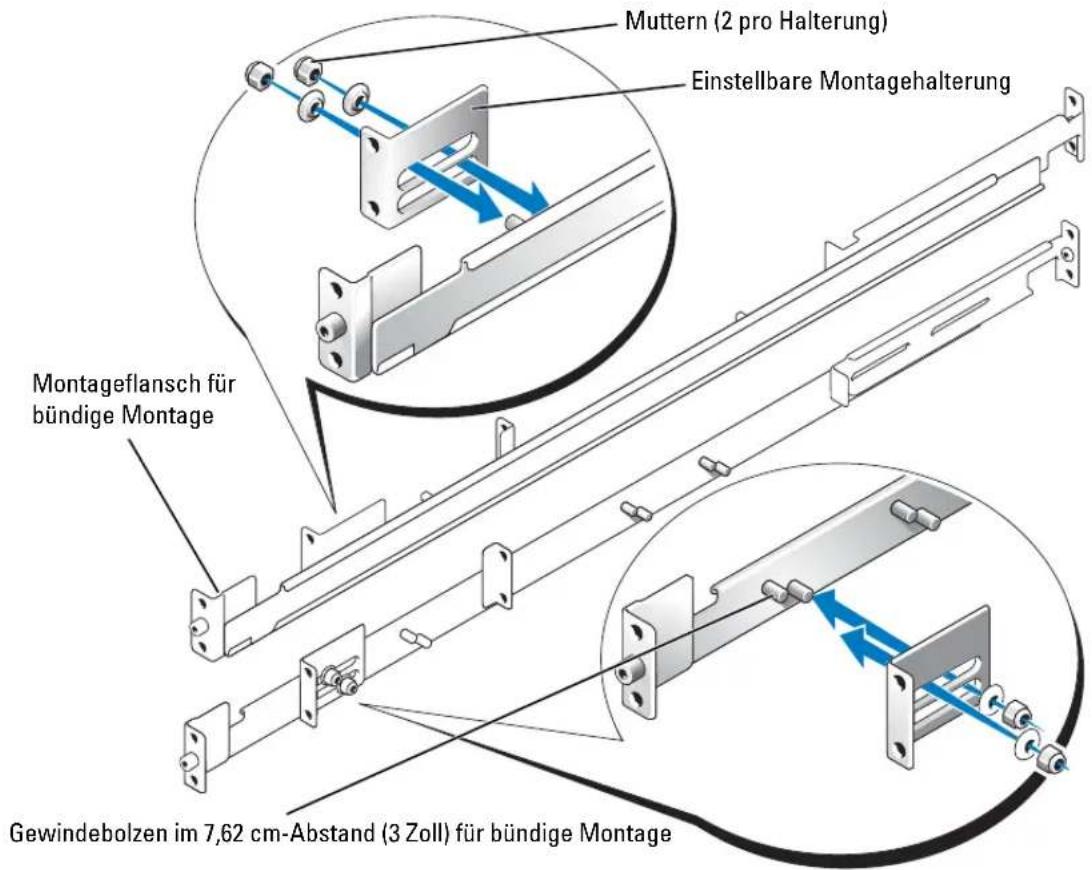

• Befestigung in bündiger Montage

3 Einbauendes Systems im Rack
4 VerlegenderKabel

MarkierendesRacks

Für jeder System, das Sie im Rack mit zwei Stützen installieren, benötigen Sie 1 Einheit (1 U = 44 mm bzw. 1,75 Zoll) vertikalien Abstand.

Racks mit universellem Lochabstand

Racks mit universellem Lochabstand haben cin sich wicderholendes Muster aus drei Lochern pro Rack-Einheit, deren Mittenabstand (beginnend in der Mitte des oberen Lochs einer 1-U-Einheit) 15,9mm , 15,9mm und 12,7mm (0,625 Zoll, 0,625 Zoll und 0,5 Zoll) für die vordere und hinterc vertikale Lochreihe beträgt (siehe Abbildung 3-10).

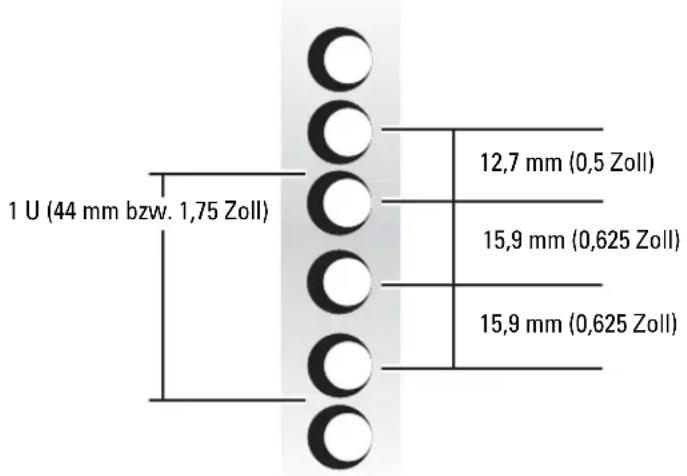

Abbildung 3-10. Universeller Lochabstand beim offenen Relaisgestell mit zwei Stützen

Racks mit weltem Lochabstand

Racks mit weitem Lochabstand haben ein sich wiederholendes Muster aus zwei Lochern pro Rack-Einheit, deren Mittenabstand (beginnend mit dem oberen Loch einer 1-U-Einheit) 31.7mm und 12.7mm (1,25 bzw. 0,5 Zoll) für die vordere und hinterere vertikale Lochreihe beträgt (siehe Abbildung 3-11).

Abbildung 3-11. Weiter Lochabstand beim offenen Relaisgestell mit zwei Stützen

Zum Markieren des Racks gehen Sie wie folgt vor:

1 Bringen Sie auf den vorderen vertikalen Schieren des Racks eine Markierung an der Stelle an, an der sich die Unterseite des Systems befinden soll, das Sie in das Rack mit zwei Stützen einbauen.

Die Unterkante jeder 1-U-Einheit befindet sich in der Mitte des schmalsten Metallstücks zwischen den Lächern.

ANMERKUNG: Wenn Ihr Rack einen weiten Lochabstand hat, gehen Sie zu Schritt 3.

2 Setzen Sie eine Markierung 44mm (1,75 Zoll) über ihre ursprüngliche Markierung (oder zahlen Sie in einem Rack mit universellem Lochabstand drei Löscher nach oben, sichc Abbildung 3-10.

Jede vertikale 1-U-Einheit (44 mm oder 1,75 Zoll) in einem Rack mit universellem Lochabstand verfügbar über drei Löscher, deren Mittenabstand zueinander (beginnend mit dem oberen Loch einer 1-U-Einheit) 15,9 mm, 15,9 mm und 12,7 mm (0,625 Zoll, 0,625 Zoll und 0,5 Zoll) beträgt (sichc Abbildung 3-10).

ANMERKUNG: Wenn Ihr Rack einen universellen Lochabstand hat, ist das Markieren des Racks damit abgeschlossen.

3 Setzen Sie eine Markierung 44mm (1,75 Zoll) über ihre ursprüngliche Markierung (oder zahlen Sie in einem Rack mit weiterem Lochabstand bis zum nachsten Loch nach oben, siehe Abbildung 3-11.

Jede vertikale 1-U-Einheit (44 mm oder 1,75 Zoll) in einem Rack mit universellem Lochabstand hat zwei Löscher, deren Mittenabstand zucinander (beginnend mit dem oberen Loch einer 1-U-Einheit) 31,7 mm (1,25 Zoll) beträgt (siehe Abbildung 3-11).

Einbau der Montageschienen

Sie konnen die Montageschienen in einem offenen Rack mit zwei Stützen mit entweder universellem Lochabstand (sichc Abbildung 3-10) oder whitem Lochabstand (siehe Abbildung 3-11) einbauen. Sie konnen die Montageschienen entweder mit bündiger Montage oder mit Mittenmontage einbauen.

VORSICHT: Installieren Sie mit diesen Rack-Kit keine anderen Systeme. Verwenden Sie ausschließlich das für Ihr System konzipierte Rack-Kit. Wenn Sie das Rack-Kit für ein anderes System verwenden, können das System beschädigt und Sie selbst oder andere Personen verletzt werden.

Mittenmontage

Im Lieferumfang des Zwei-Stützen-Rack-Kits sind Haltungen für eine Mittenmontage mit 7,62cm (3 Zoll) Breite enthalten. Zum Anbringen der Schierenkomponenten siehe Abbildung 3-9. Um die Montage abzuschreiben, führen Sic folgende Schritte aus:

1 Schieben Sie auf der rechten Montageschiene die einstellbare Montagehalterung nach hinten (siehe Abbildung 3-12).
2 Setzen Sie die rechte Montageschiene an der markierten Stelle in das Rack mit zwei Stützen ein, schiben Sie die cinstellbare Halterung für Mittenmontage nach vorme gegen das vertikale Rack mit zwei Stützen, und sichern Sie den Montageflansch und die einstellbare Montagehalterung am Rack mit zwei 12 - 24 × 0.5 -Zoll Flachkopf-Kreuzschlitzschrauben (siehe Abbildung 3-12).
3 Wiederholen Sie Schritt 1 und Schritt 2 fur den Einbau der linken Montageschiene im Rack.

Abbildung 3-12. Einbau der Montageschienen bei Mittenmontage

Befestigung in bündiger Montage

Im Lieferumfang des Zwei-Stützen-Rack-Kits sind Haltungen für eine Mittenmontage mit 7,62 cm (3 Zoll) Breite enthalten. Zum Anbringen der Schiccnkomponenten sichc Abbildung 3-9. Gchen Sie zum Vorbereiten der Montageschienen fur die bundige Montage im Rack mit zwei Stützen wie folgt vor:

1 Legen Sie die beiden MontageschienenNBebeneinander auf eine glatte Arbeitsoberflache, wobei die vorderen Enden der Montageschieren zu Ihnen zeigen (siehe Abbildung 3-13).
2 Entfermen Sie mit einem 3/8-Zoll-Schlüssel oder -Steckschlüssel zwei Mutter aus der einstellbaren Montagehalterung (siehe Abbildung 3-13).
3 Nehmen Sie die Halterung ab, und setzen Sie die Halterung dann auf die Gewindebolzen für bündige Montage mit 7,62 cm oder 15,24 cm (3 Zoll oder 6 Zoll) Abstand (sichc Abbildung 3-13).
4 Verwenden Sie die in Schritt 2 entfernten Muttern, um die einstellbare Montagehalterung zu sichern; ziehen Sie die Muttern zunachst fingerfest an (sichc Abbildung 3-13).
5 Wiederholen Sie Schritt 2 bis Schritt 4 zur Vorbereitung der anderen Montageschiene.

Abbildung 3-13. Vorbereiten der einstellbaren Montagehalterung fur bündige Montage

6 Halten Sie die linke Montageschiene an die markierte Stelle, positionieren Sie den Montageflansch für bündige Montage gegen die Vorderseite des vertikalen Racks mit zwei Stützen, und sichern Sieihn mit zwei 12 - 24× 0,5 Zoll Flachkopf-Kreuzschlitzschrauben an der Schiene mit zwei Stützen (siehe Abbildung 3-14).

7 Verschieben Sie die einstellbare Montagehalterung so, dass sie an der Rückseite des Racks mit zwei Stützen anliegt, und sichern Sie sie in der Zweistützen-Schiene mit 12-24 x 0,5-Zoll Flachkopf-Kreuzschlitzschrauben (siehe Abbildung 3-14).

8 Wiederholen Sie Schritt 6 und Schritt 7 fur den Einbau der rechten Montageschiene im Rack.

9 Ziehen Sie mit einem 3/8-Zoll-Schlüssel oder -Steckschlüssel die Mutter an den einstellbaren Montagchalterungen auf beiden Montageschienen fest.

Abbildung 3-14. Einbau der Montageschienen mit bündiger Montage

MontierendesSystemsimRack

Anweisungen erhalten Sie unter „Montieren des Systems im Rack" im Abschnitt „Montage in einem Rack mit vier Stützen".

BefestigenderlosbarenKabelbinder

Anweisungen erhalten Sie unter „Befestigen der losbaren Kabelbinder" im Abschnitt „Montage in einem Rack mit vier Stützen".

Damit ist die Installation eines Rack-Kits in einem Rack mit zwei Stützen abgeschlossen.

Index

A

Austauschen der Rack-Turn, 3-17

1

Installieren

Kabelbinder fur Rack mit vier Stützen, 3-16

Kabelbinder fur Rack mit zwi Stutzen, 3-25

Montageschienen beim Rack mit zwei Stützen, 3-21, 3-23

Rack-Kit fur vier Stützen, 3-13

Rack-Kit fur zwci Stutzen, 3-17

RapidRailsMontageschiccn,3-13

System im Rack mit vicer Stutzcn, 3-15

SystemimRackmit zweiStutzen,3-25

VersaRails-Montageschichen,3-14

K

Kabelbinder

Installiercn, 3-25

Kit-Inhalt

Rack mit zwei Stützen, 3-18

RapidRails,3-8

VcrsaRails, 3-8-3-9, 3-16

Konfiguration mit bündiger Montagc, 3-23

Konfiguration mit Mittenmontage, 3-21

M

Markicren des Racks Rack-Kit fur vier Stutzen, 3-10

Rack-Kit fur zwei Stützen, 3-19-3-20

R

Rack mit vier Stützen System entfernen, 3-17

Rack-Anforderungen fur VersaRails, 3-7

Rack-Einheit, 3-10

Rack-Kit fur vier Stützen Inhalt des VersaRails-Kits, 3-9

RapidRails-Kit, Inhalt, 3-8

Werkzeuge und Zubehör, 3-7

Rack-Kit fur zwei Stutzen Kit-Inhalt, 3-18

Markieren des Racks, 3-19

Montageschienen
installieren, 3-21

Werkzeug und Zubehör, 3-18

Rack-Stabilisatoren, 3-7

s

Sicherheitschinwisc, 3-5

Stabilisatorcn, 3-7

System entfernen Rack mit vier Stutzen, 3-17

T

Turen auswcchscn,3-17 entfernen,3-10

V

VersaRails Installieren,3-14 Kit-Inhalt,3-8-3-9,3-16

Vertikale Schienen
Einc Rack-Einheit, 3-10
Markieren, 3-10

Vorsichtsmaßnahmen bei der Rack-Montage, 3-6

W

Workzuge und Zubehör
Rack-Kit für vier Stützen, 3-7
Rack-Kit für zwei Stützen, 3-18

ラット取り付けガイド

モ、注意、およ�警告
