RR-XS420E - Diktiergerät PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RR-XS420E
Interner Speicher	2 GB
Externer Speicher	microSD/microSDHC-Karte (2 GB bis 32 GB)
Stromversorgung	1 Ni-MH AAA-Akku (im Lieferumfang) oder 1 AAA LR03-Alkalibatterie (nicht im Lieferumfang)
Aufnahmeformate	PCM, MP3 (32, 64, 128, 192, 320 kbps)
Mikrofon	Eingebautes Stereo, umschaltbar STEREO/ZOOM
Lautsprecher	Eingebaut
Kopfhöreranschluss	3,5 mm Stereo-Klinkenstecker
Schnittstellen	USB (Verlängerungskabel im Lieferumfang)
Hauptfunktionen	Aufnahme, Wiedergabe, VAS, Voraufnahme, A-B-Wiederholung, Suche nach Datum, Szenenmodus (Besprechung, Vorlesung usw.), Equalizer, Selbstauslöser, Papierkorbfunktion
Abmessungen (ca.)	102 x 38 x 15 mm (L x B x H)
Gewicht (ca.)	55 g (mit Batterie)
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	HOLD-Sperrfunktion, Papierkorb zur Vermeidung versehentlichen Löschens
Mitgeliefertes Zubehör	Ni-MH AAA-Akku, USB-Verlängerungskabel, Tragetasche
Systemanforderungen	Windows XP/Vista/7, Mac OS X 10.2.8-10.7, USB-Anschluss

Häufig gestellte Fragen - RR-XS420E PANASONIC

Wie lade ich den Akku des Panasonic RR-XS420E auf?

Setzen Sie den mitgelieferten Ni-MH AAA-Akku ein, schließen Sie das Gerät über das USB-Kabel an einen Computer an. Schieben Sie den Schalter OPR/HOLD auf ON, um den Ladevorgang zu starten. Die Anzeige erlischt, wenn der Ladevorgang abgeschlossen ist.

Kann ich mit diesem Diktiergerät Alkalibatterien verwenden?

Ja, Sie können eine AAA LR03-Alkalibatterie (nicht im Lieferumfang) verwenden. Stellen Sie den Batterietyp im gemeinsamen Menü (BATT. SETTING) auf ALKALINE ein, um eine genaue Anzeige des Batteriestands zu erhalten.

Wie wechsle ich zwischen internem Speicher und SD-Karte?

Halten Sie die Taste F2 (FOLDER) auf dem Stoppbildschirm mindestens 1 Sekunde lang gedrückt, um zwischen internem Speicher und SD-Karte zu wechseln. Sie können auch das Menü SELECT FOLDER verwenden.

Wie verwende ich die Voraufnahmefunktion?

Aktivieren Sie PRE-RECORD im Menü MIC REC MENU. Halten Sie dann REC ● 1 Sekunde lang gedrückt: Das Gerät nimmt kontinuierlich die letzten 3 Sekunden vor. Drücken Sie REC ●, um die Aufnahme einschließlich dieser Sekunden zu starten.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku richtig eingelegt und geladen ist. Wenn Sie eine Alkalibatterie verwenden, stellen Sie sicher, dass sie nicht leer ist. Versuchen Sie, den Schalter OPR/HOLD auf ON und dann auf OFF zu schieben, um zurückzusetzen.

Wie lösche ich eine aufgenommene Datei?

Wählen Sie die Datei im Stoppmodus aus, drücken Sie ERASE/A-B, wählen Sie FILE und bestätigen Sie mit YES. Sie können auch alle Dateien in einem Ordner löschen, indem Sie FOLDER auswählen.

Ist es möglich, mit einem externen Mikrofon aufzunehmen?

Ja, schieben Sie den Schalter Mic/Line auf MIC, schließen Sie ein externes Mikrofon (3,5 mm Klinke) an und drücken Sie REC ●.

Wie stelle ich die Mikrofonempfindlichkeit ein?

Gehen Sie zu MENU > MIC REC MENU > MIC SENS. und wählen Sie je nach Umgebung HIGH (hohe Empfindlichkeit) oder LOW (geringe Empfindlichkeit).

Wie schütze ich eine Datei vor versehentlichem Löschen?

Aktivieren Sie die Funktion RECYCLE BIN im gemeinsamen Menü. Gelöschte Dateien werden in den Papierkorb verschoben, von wo aus Sie sie wiederherstellen können. Um den Papierkorb zu leeren, drücken Sie im Stoppmodus ERASE/A-B und wählen Sie EMPTY RECYCLE BIN.

Wie hoch ist die maximale Aufnahmedauer mit dem internen Speicher?

Mit 2 GB internem Speicher variiert die maximale Dauer je nach Modus: etwa 277 Stunden bei MP3 32 kbps (Mono), 69 Stunden bei MP3 128 kbps und 3,5 Stunden bei PCM 44,1 kHz (Stereo).

BEDIENUNGSANLEITUNG RR-XS420E PANASONIC

Steckertyp: 3,5-mm-Stereoministecker

Dieses Handbuch beschreibt die grundlegenden

Arbeitsvorgänge und Funktionen des Geräts.

Mitgeliefertes Zubehör

□1 AAA Ni-MH-Akku*

Im Text als Akku angegeben. □1 Batterietransporttasche □1 USB-Verlängerungskabel

• Den wiederaufladbaren Akku durch einen Akku vom Typ [HHR-4MVE] für Europa oder [HHR-4MVT] für Asien und Lateinamerika ersetzen. (Stand Mai 2012)

Einlegen der Batterie

1 AAA Ni-MH-Akku (mitgeliefert) Auf korrekte Ausrichtung der Batterie achten.

Aufladen der Batterie

1 Herausnehmen des USB-Steckers.

Drehen und gleichzeitig schieben, bis ein „Klick“-Laut zu hören ist.

Aufbewahren des USB-Steckers:

2 USB-Stecker des Geräts in den Computer stecken.

Wenn das Gerät nicht direkt mit dem Computer verbunden werden kann, das USB-Verlängerungskabel (mitgeliefert) benutzen.

Erstmaliger Anschluss des Gerätes an den PC

Da mehrere „Neue Hardware gefunden“-Meldungen erscheinen, das Gerät nicht vom PC abtrennen, bis alle Meldungen verschwinden.

Das Gerät von der Stromversorgung trennen und die SD-Karte nicht entfernen, während „ACCESS...“ angezeigt wird, ansonsten kann das Gerät beschädigt werden.

Den OPR/HOLD-Schalter auf die [ON]-Seite schieben.

Den OPR/HOLD-Schalter auf die [OFF]-Seite schieben.

Die Statusanzeige leuchtet auf und das Aufladen beginnt.

Wird der OPR/HOLD-Schalter in Richtung [ON]-Seite geschoben, kann das Laden während des Ladevorgangs abgebrochen werden. Wenn die Statusanzeige erlischt, ist der Ladevorgang abgeschlossen.

■ Trennen des Gerätes

Doppelklicken auf das Bildsymbol (Windows XP: [ ] Windows Vista/Windows 7: [ ]) in der Taskleiste am unteren Rand des Bildschirms und den Anweisungen auf dem Bildschirm zum Entfernen des Geräts folgen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.) Nach dem Abtrennen des Gerätes stellt sich das Gerät aus.

Bei Verwendung eines wiederaufladbaren Akkus den mitgelieferten wiederaufladbaren Akku oder den als optionales Zubehör erhältlichen, aufladbaren Akku verwenden. Bei einer Verwendung von anderen, handelsüblichen Batterien und Akkus ist der Betrieb nicht gewährleistet. Es kann auch eine Alkalibatterie vom Typ AAA LR03 (nicht mitgeliefert) verwendet werden.

Ein- und Ausschalten des Gerätes

Einschalten des Gerätes:

Den OPR/HOLD-Schalter auf die [ON]-Seite schieben, um das Gerät einzuschalten. Anschließend schaltet sich die Display-Beleuchtung ein.

Ausschalten des Gerätes:

Den OPR/HOLD-Schalter zur [OFF]-Seite schieben, während das Gerät im gestoppten Zustand ist.

Automatisches Abschalten:

Nach einer voreingestellten Zeit (die Werkseinstellung lautet 15 Minuten) wird das Gerät automatisch ausgeschaltet, wenn die Aufzeichnung unterbrochen wird. Wenn der Strom durch die automatische Ausschaltfunktion ausgeschaltet wurde, schieben Sie vor dem Einschalten den OPR/HOLD-Schalter in Richtung [OFF]-Seite. (→ Seite 24)

HOLD-Funktion

Bei eingestellter HOLD-Funktion sind die Tastenbetätigungen gesperrt.

Zum Einschalten der Hold-Funktion:

Den OPR/HOLD-Schalter während der Aufnahme oder der Wiedergabe auf die [HOLD]-Seite schieben.

Zum Ausschalten der Hold-Funktion:

Den OPR/HOLD-Schalter in die entgegengesetzte Richtung von [HOLD] schieben.

Einstellen der Uhr

1. [MENU] drücken. 2. +, - drücken, um „COMMON MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. 3. +, - drücken, um „DATE & TIME“ auszuwählen und [OK] zur Eingabe drücken. 4. +, - zur Einstellung der Jahreszahl drücken und drücken. 5. +, - zur Einstellung des Monats drücken und drücken. 6. +, - zur Einstellung des Datums drücken und drücken. 7. +, - zur Einstellung des Uhranzeigeverfahrens drücken und drücken. 24h+ und AM PM+ werden jeweils für die 24-Stundenanzeige und die 12-Stundenanzeige angezeigt. 8. +, - zur Einstellung der Stunde drücken und drücken. 9. +, - zur Einstellung der Minute drücken. <▶>, > zur Änderung der Einstellung drücken, um zwischen den Punkten hin und her zu schalten und anschließend +, - erneut drücken, um die Einstellung vorzunehmen. 10. [OK] zur Eingabe drücken. Das Datum und die Uhrzeit sind eingestellt und die Uhr beginnt mit dem Betrieb.

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Auswahl des Ordners

1. Drücken von [F2 (FOLDER)].

2. +, -, |←, →| drücken, um den Ordner auszuwählen und [→ OK] zur Eingabe drücken.

• (OTHER FOLDER) dient zur Wiedergabe von Dateien, die von einem anderen Gerät als diesem aufgezeichnet wurden. Dieses Gerät kann auch Musikdateien wiedergeben, die mit mit USB-Aufnahmefunktion ausgestatteten Panasonic-Stereogeräten aufgezeichnet (oder von diesen übertragen) wurden.

Umschalten zwischen dem internen Speicher und einer SD-Karte: Wenn die SD-Karte eingesetzt ist, werden die Punkte für die SD-Karte im Gleichschritt mit angezeigt. Zur Auswahl des Speichers [F1 (MEMORY)] drücken.

• In diesem Handbuch wird eine microSD/microSDHC-Karte als „SD-Karte" bezeichnet.

Auswahl des Ordners oder der Datei im Listen-Bildschirm

LIST 1) etwa 1 Sekunde oder länger gedrückt halten. Zu Schritt 2) gehen, wenn eine SD-Karte (→ Seite 18) eingesetzt ist, und zu 3), falls dies nicht der Fall ist. 2+, - drücken, um „INT. MEMORY“ (interner Speicher) oder „microSD CARD“ auszuwählen, und zur Eingabe [▶ OK] drücken. +,- drücken, um den Ordner auszuwählen und [OK] zur Eingabe drücken. Wenn Ordner im Ordner MUSIC oder OTHER FOLDER ( 1) erstellt worden sind, Schritt 3 zur Auswahl des Zielordners wiederholen. 4+, - drücken, um die Daten auszuwählen und [OK] zur Eingabe drücken. Die Wiedergabe der Daten beginnt.

Wechseln der Mikrofonposition

Mikrofonposition	Empfohlene Einsatzwesen
STEREO Funktioniert wie ein gewöhnliches Stereomikrofon.	Geeignet zum Aufzeichnen von Ereignissen wie einer Beschpeech oder einer Aufführung mit denen Beteiligten.
ZOOM Verständt während der Aufnahme den Ton unmittelbar vorlichen.	Geeignet zum Aufzeichnen von Ereignissen wie Vorlesungen oder Interviews, bei denen der Ton aus einer bestimmten Richtung kommt.

Aufnahme

1 Drücken von [F2 (FOLDER)]. 2 | |, | drücken, um den Aufnahme-Zielordner auszuwählen und [OK] zur Eingabe drücken.

Für die Mikrofonaufnahme einen Ordner aus den Ordnern „A“, „B“, „C“ und „D“ wählen. (Die Werkseinstellung ist „A“.)

Θ [REC ●] drücken (Aufnahme startet). 4 [STOP /RETURN] drücken, um die Aufnahme zu stoppen.

Zum Pausieren der Aufnahme:

① [REC ●] während der Aufnahme drücken. Aufnahmeanzeige blinkt. ② [REC ●] erneut drücken, um mit der Aufnahme fortzufahren.

Wiedergabe

1 [OK] drücken (Wiedergabe beginnt).

Einstellen der Lautstärke

Erhöhen der Lautstärke: + drücken.

Verringern der Lautstärke: - drücken.

Funktionen bei Wiedergabe

Sprung (Skip): , drücken.

Suchlauf rückwärts/vorwärts:

, gedrückt halten.

Beenden der Aufnahme: [STOP /RETURN] drücken.

Prüfung der Information.

1 [STOP /RETURN] drücken. Der Informationsschirm erscheint. 2 Den Informationsschirm unter Benutzung von + oder - auf- oder abwärts bewegen.

So verlassen Sie den Informationsbildschirm: [STOP /RETURN] drücken.

Mithören des Tons über Ohrhörer

Stereo-Ohrhörer (nicht mitgeliefert) anschließen.

Steckerausführung: 03,5mm Stereo-Klinkenstecker

Empfohlener zusätzlicher Ohrhörer: Panasonic RP-HV154, RP-HJE120 (Stand Mai 2012)

Überwachen der aktuellen Aufnahme

Einstellen der Lautstärke:

Die Lautstärke des mitgehörten Tons kann durch Drücken von +,- eingestellt werden, ohne den Aufnahmepegel zu beeinflussen.

Abhören des

Wiedergabetons

Während der Wiedergabe wird der Ton über den eingebauten Lautsprecher ausgegeben. In einer lauten Umgebung ist der Lautsprecherton möglicherweise schwer zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Stereo-Ohrhörers (nicht mitgeliefert).

Löschen von Dateien

1 [ERASE/A-B] drücken. ⁺, - drücken, um „FILE“ auszuwählen und [▶ OK] zur Eingabe drücken. ⁺ , - drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Während des Löschens blinkt die Statusanzeige und "ERASING" wird angezeigt. Es kann mehrere Minuten dauern, bis das Löschen abgeschlossen ist. Durch die Auswahl von „FOLDER“ in Schritt 2 ist es möglich, zum Löschbildschirm aller Dateien im ausgewählten Ordner zu gelangen.

Zum Verlassen des Löschbildschirms [F2 (CLOSE)] drücken.

Löschen von Dateien aus dem Listenbildschirm.

Dateien auf dem Listenbildschirm (→ Seite 4) wählen und dann [ERASE/A-B] drücken. Danach erscheint der Bildschirm zum Löschen der Datei. Den Ordner wählen und [ERASE/A-B] drücken. Danach erscheint der Bildschirm zum Löschen aller Dateien im Ordner.

Auswahl des Aufnahme-Ortes

1 [MENU] etwa 1 Sekunde oder länger gedrückt halten.

Der Bildschirm zum Auswählen des Orts der Aufnahme wird angezeigt.

2 +, - drücken, um den Ort auszuwählen und [▶ OK] zur Eingabe drücken.

Bei Auswahl von „USER" den Schritt ③ überspringen.

Drücken Sie +, um „LOAD“ auszuwählen, und drücken Sie OK zur Eingabe.

Drücken Sie [F2 (CLOSE)], um den Einstellungsbildschirm zu verlassen. Beim Drücken von [REC ●] wird eine Aufnahme mit der ausgewählten Aufnahmeorts-Einstellung gestartet.

Ort der Aufnahme	Anwendung
LANG. STUDY	Aufnahme der eigenen Stimme für Ausspracheübungen usw.
KARAOKE	Aufnahme bei größter Lautstärke, z.B. für Karaoke
MUSIC PERF.	Aufnahmen von hoher Qualität, wie etwas bei Musikauführungen
CONVERSATION	Aufnehmen der Stimmen anderer Personen für Interviews oder bei Meetings usw.
MEETING	Nimmt eine große Tonbandbreite auf. Zum Aufnahmen von Meetings usw.
LECTURE	Nimmt Laute wie etwas bei Vorträgen in einem Hörsaal usw. auf.
FAVORITE	Ohne eigenen Einstellungen können festgelegt werden

Ändern der Einstellungen für den Aufnahme-Ort

1. Halten Sie [MENU] etwa 1 Sekunde oder länger gedrückt. 2. Drücken Sie ⁺ oder - , um den Aufnahme-Ort auszuwählen, und drücken Sie [OK] zur Eingabe. 3. Drücken Sie + oder -, um „CHANGE SETTING“ auszuwählen, und drücken Sie [▶ OK] zur Eingabe. 4. Drücken Sie + oder -, um den Punkt, der geändert werden soll, auszuwählen, und drücken Sie [▶ OK] zur Eingabe. 5. Drücken Sie + oder -, um die Einstellung auszuwählen, und drücken Sie OK zur Eingabe.

Wiederholen Sie die Schritte 4 und 5, um andere Punkte zu ändern.

6. Nach Fertigstellung der Einstellungen drücken Sie + oder -, um „OK“ auszuwählen, und drücken Sie [▶ OK] zur Eingabe.

Um den geänderten Aufnahmeort auszuwählen, wählen Sie „LOAD“.

Drücken Sie [F2 (CLOSE)], um den Einstellungsbildschirm zu verlassen.

Initialisieren der Einstellungen für den Aufnahme-Ort

1. Halten Sie [MENU] etwa 1 Sekunde oder länger gedrückt. 2. Drücken Sie ⁺ oder -, um den Aufnahme-Ort auszuwählen, und drücken Sie [OK] zur Eingabe. 3. Drücken Sie + oder -, um „INITIALIZE“ auszuwählen, und drücken Sie OK zur Eingabe. 4. Drücken Sie + oder -, um „YES“ auszuwählen, und drücken Sie [▶ OK] zur Eingabe.

Der ausgewählte Aufnahme-Ort wird auf die Voreinstellung zurückgesetzt.

Um den geänderten Aufnahmeort zu initialisieren, wählen Sie „LOAD“.

Drücken Sie [F2 (CLOSE)], um den Einstellungsbildschirm zu verlassen.

Direktszene

Diese Funktion dient dazu, die Aufnahmeszene in Verbindung mit dem Umschalten der Mikrofonposition umzuschalten.

Zum Zeitpunkt des Kaufs ist STEREO, MEETING zugewiesen, und ZOOM ist LECTURE zugewiesen.

Ändern der Direktszeneinstellung

1. [MENU] drücken. 2. +, - drücken, um „MIC REC MENU“ auszuwählen, und [▶ OK] zur Eingabe drücken. 3. +, - drücken, um „DIRECT SCENE“ auszuwählen, und [▶ OK] zur Eingabe drücken. 4. +, - drücken, um die Mikrofonposition („STEREO“ oder „ZOOM“) auszuwählen, und [▶ OK] zur Eingabe drücken. 5. +, - drücken, um die Aufnahmeszene auszuwählen, und [OK] zur Eingabe drücken.

Wenn Sie die Aufnahmeszene für die andere Mikrofonposition ändern wollen, führen Sie zum Einstellen der Aufnahmeszene die Schritte 4 und 5 aus.

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Direktszene

Einstellen der Direktszeneinstellung auf OFF

1. [MENU] drücken. 2. +, - drücken, um „MIC REC MENU“ auszuwählen, und [▶ OK] zur Eingabe drücken. 3. +, - drücken, um „DIRECT SCENE“ auszuwählen, und [▶ OK] zur Eingabe drücken. 4. +, - drücken, um „SETTING“ auszuwählen, und [▶ OK] zur Eingabe drücken. 5. +, - drücken, um „OFF“ auszuwählen, und [▶ OK] zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Wahl des Aufnahmemodus

1. [MENU] drücken.

2. +, - drücken, um „MIC REC MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. 3. +, - drücken, um „MIC REC MODE“ auszuwählen und [▶ OK] zur Eingabe drücken. 4. +, - drücken, um die Einstellung (PCM-Abtastfrequenz / MP3-Bitrate) auszuwählen und [OK] zur Eingabe drücken.

(Die Werkseinstellung ist „MP3 192kbps“.)

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

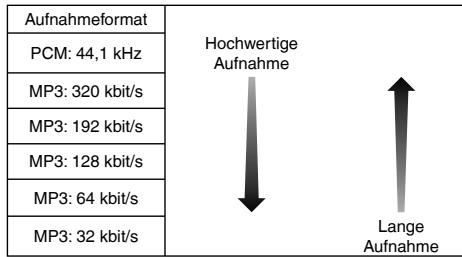

Je nach eingestelltem Aufnahmemodus sind die Tonqualität und die verbleibende Aufnahmezeit unterschiedlich.

Wenn der Aufnahmemodus auf „MP3 32kbps“ eingestellt ist, wird die Aufnahme monophon.

Umschalten der Mikrofonempfindlichkeit

1 [MENU] drücken. Mit +, – „MIC REC MENU“ auswählen und [▶ OK] zur Eingabe drücken. Mit +, – „MIC SENS.“ auswählen und OK zur Eingabe drücken. Mit +, – „HIGH“ oder „LOW“ auswählen und [▶ OK] zur Eingabe drücken. (Die Werkseinstellung ist „HIGH“.)

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Reduzieren von niederfrequenten Störgeräuschen während der Aufnahme

1 [MENU] drücken. Mit +, – „MIC REC MENU“ auswählen und [▶ OK] zur Eingabe drücken. Mit +, – „LOW CUT FILTER“ auswählen und [▶ OK] zur Eingabe drücken. Mit +, – „ON“ auswählen und [▶ OK] zur Eingabe drücken. (Die Werkseinstellung ist „OFF“.)

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Manuelle Einstellung des Aufnahmepegels

Einstellung des Aufnahmepegels auf MANUELL stellen

1 [MENU] drücken. Mit +, – „MIC REC MENU“ auswählen und [▶ OK] zur Eingabe drücken. Mit +, – „REC LEVEL ADJ.“ auswählen und [▶ OK] zur Eingabe drücken. Mit +, – „MANUAL“ auswählen und OK zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Manuelle Anpassung des Aufnahmepegels

1 [REC ●] für 1 Sekunde oder länger gedrückt halten. Das Gerät geht in den Aufnahme-Bereitschaftszustand über. Das Mikrofon zur Aufnahme auf die Tonquelle richten. Mit +, – den Aufnahmepegel anpassen. Der Anpassungsbereich liegt bei 0 bis 30. (Die Werkseinstellung ist „15“.)

Drucken von [REC ●] startet Aufnahme.

Manuelle Einstellung des Aufnahmepegels

Einstellung des Aufnahme-Peak-Limiters (Aufnahme-Spitzenwertbegrenzer) auf ON

1 [MENU] drücken. 2 +, - drücken, um „MIC REC MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. +, - drücken, um „PEAK LIMITER“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 +, - drücken, um „ON“ auszuwählen und [▶ OK] zur Eingabe drücken.

Die Werkseinstellung ist „OFF“.

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Einstellung des Aufnahme-EQ

1 [REC ●] für 1 Sekunde oder länger gedrückt halten. Das Gerät besteht in den Aufnahme-Bereitschaftszustand über. 2 [MENU] drücken. ● +, - drücken, um „REC EQ“ auszuwählen und OK zur Eingabe drücken. 4 +, - drücken, um den Aufnahme-EQ-Modus zu wählen. Bei der Wahl eines anderen Modus als „USER“, fortfahren mit Schritt 5. Einstellung bei Auswahl von „USER“:

① Nach Schritt 4, [F1 (EDIT)] drücken. ② drücken, um das zu ändernde Frequenzband zu wählen, und +, - drücken, um den Aufnahmepegel (±12 dB) anzupassen. ③ Wenn die Einstellungen für das zu ändernde Frequenzband abgeschlossen sind, fortfahren mit Schritt 5.

5 [▶ OK] zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Nach dem Verlassen des Einstellungsbildschirms wird der EQ-Modusname nicht angezeigt.

Drücken von [REC ●] startet Aufnahme.

EQ-Modus	Wirkung und Anwendung
FLAT	Dieser (Basis)-Modus verstärkt keinen bestimmten Tonbereich.
EXTRA BASS	Verstärk den Bassbereich sehr stark.
BASS	Verstärk den Bassbereich möglich.
MIDDLE	Verstärk den Mittelbereich.
BASS&TREBLE	Verstärk den Bass- und den Hochtonbereich möglich.
TREBLE	Verstärk den Hochtonbereich möglich.
EXTRA TREBLE	Verstärk den Hochtonbereich sehr stark.
USER	Dieser Modus ermitteligt die Anpassung der Frequenzbänder von 150 Hz, 500 Hz, 1 kHz, 4 kHz und 12 kHz.

(Die Werkseinstellung ist „FLAT“.)

Selbstauslöser

1 [MENU] drücken. 2 +, - drücken, um „MIC REC MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 +, - drücken, um „SELF TIMER“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 +, - drücken, um die Zeit auszuwählen und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist „OFF“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Verhindern einer unerwünschten Aufnahme (VAS)

1. [MENU] drücken. 2. Mit +, - „MIC REC MENU“ auswählen und [▶ OK] zur Eingabe drücken. 3. Mit +, - „VAS“ auswählen und [▶ OK] zur Eingabe drücken. 4. Mit +, - „ON“ auswählen und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist "OFF".)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

[REC ●] drücken, um mit der VAS-Aufnahme zu beginnen.

Anpassung des VAS-Betriebspegels:

Während der VAS-Aufnahme +, - drücken.

(Die Werkseinstellung ist "3".)

Frühere Aufnahmefunktion (PRE-RECORD)

1. [MENU] drücken.

2. Mit +, - „MIC REC MENU“ auswählen und [▶ OK] zur Eingabe drücken. 3. Mit +, - „PRE-RECORD“ auswählen und [▶ OK] zur Eingabe drücken. 4. Mit +, - „ON“ auswählen und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist "OFF".)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Zur Aufnahme unter Benutzung der früheren Aufnahmefunktion:

1 [REC ●] für 1 Sekunde oder länger gedrückt halten.

Das Gerät wechselt in den Aufnahme-Standby-Modus. Schaltet auf 1 Sek., 2 Sek., 3 Sek. um und hält bei 3 Sek. an. Die Mikrofon-Audiodaten werden stets etwa 3 Sekunden vor der Aufnahme aktualisiert, und das Gerät befindet sich im Standby.

2 [REC ●] drücken.

Die Aufnahmeanzeigen leuchten und die Aufnahme beginnt direkt nach dem erhaltenen Audio-Inhalt.

Beendete Aufnahme: [STOP ■/RETURN] drücken

Aufnahme mit einem extern angeschlossenen Mikrofon

Den Mic/Line-Schalter auf [MIC] schieben. Das externe Mikrofon anschließen.

Steckerausführung:

3,5 mm Stereo-Klinkenstecker

[REC ●] zum Starten der Aufnahme drücken.

Aufnahme von anderen Geräten

1 Den Mic/Line-Schalter auf [LINE] schieben. 2 [MENU] drücken. 3 +, - drücken, um „LINE REC“ auszuwählen und OK zur Eingabe drücken. 4 +, - drücken, um „LINE INPUT“ auszuwählen und OK zur Eingabe drücken. 5 +, - drücken, um die Einstellung auszuwählen und [▶ OK] zur Eingabe drücken.

Beim Anschluss an den Kopfhörer-Anschluss eines externen Gerätes oder den Line-Ausgang eines tragbaren Gerätes „HIGH“ beziehungsweise „LOW“ wählen. (Die Werkseinstellung ist „HIGH“.)

6 Drücken von [F2 (CLOSE)]. 7 Anschließen des externen Gerätes

An das externe Gerät anschließen und den Mic/Line-Schalter auf „LINE“ schieben. Dann entscheidet die ausgewählte Line-Eingangs-Einstellung und der Line-Aufnahme-Modus.

[REC ●] für 1 Sekunde oder länger gedrückt halten. Das Gerät geht in den Aufnahme-Bereitschaftszustand über. Wiedergabe des externen Geräts und Einstellung des Input-/Output-Levels.

① Wenn das Level-Meter schwankt und „OVER“ angezeigt wird, ist die Lautstärke des externen Gerätes zu hoch. Die Lautstärke des externen Geräts auf den Bereich 3 einstellen, selbst wenn so die Lautstärke auf Maximum gestellt wird. Zur Rekonfiguration der Einstellungen des Line-Inputs, [MENU] drücken und den Schritten 4 bis 6 folgen. ② Wenn Sie den Eingangs-/Ausgangspegel eingestellt haben, halten Sie die Tonquelle des anderen Geräts an der Stelle an, an der Sie die Aufnahme beginnen möchten.

10 [REC ●] zum Starten der Aufnahme drücken. 11 Spieler des externen Gerätes.

Dieses Gerät hat die folgende Synchron-Aufnahmefunktion.

Diese Funktion erkennt die Stille zwischen Titeln usw. und zeichnet jeden Titel als separate Daten auf, z. B. als ersten Titel, zweiten Titel usw. Wenn ein Ton vom externen Gerät erkannt wird, beginnt die Aufnahme automatisch. Wenn für etwa 2 Sekunden oder mehr Stille erkannt wird, wird die Aufnahme angehalten. Durch das erneute Erkennen von Ton wird die Aufnahme wieder aufgenommen.

Synchron-Aufnahmeeinstellung

1 [MENU] drücken. 2 +, - drücken, um „LINE REC“ auszuwählen und OK zur Eingabe drücken. 3 +, - drücken, um „SYNCHRO REC“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 +, - drücken, um „ON (Auto Stop)“ oder „ON (Manual Stop)“ auszuwählen und [▶ OK] zur Eingabe drücken.

Auto: Die Aufnahme pausiert, wenn etwa 2 Sekunden lang oder länger Stille erkannt wird, und sie stoppt, wenn die Stille etwa 15 Sekunden oder länger andauert. Manual: Selbst wenn die Stille andauert, wird die Aufnahme weiterhin angehalten (Standby) bis [STOP RETURN] gedrückt wird.

(Die Werkseinstellung ist „OFF“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Synchron-Aufnahme:

1 Die Schritte bis ausführen (→ links).

1 [MENU] drücken. 2 +, - drücken, um „LINE REC“ auszuwählen und OK zur Eingabe drücken. 3 +, - drücken, um „LINE REC MODE“ auszuwählen und [OK] zur Eingabe drücken. 4 +, - drücken, um die Einstellung (PCM-Abtastfrequenz-/ MP3-Bitrate) auszuwählen und OK zur Eingabe drücken.

(Die Werkseinstellung ist „MP3 192kbps“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Indexfunktion

Index hinzufügen

1 Während der Aufnahme oder der Wiedergabe oder während die Aufnahme angehalten wird, [F2 (INDEX)] an der Position drücken, wo ein Index hinzugefügt werden soll.

"34 (blinkt) und ,ADDING INDEX" werden angezeigt.

^P (leuchtet) wird für die Datei angezeigt, zu der Indizes hinzugefügt wurden.

Index löschen

1 [ERASE/A-BC] drücken. ⁺, - drücken, um „INDEX“ auszuwählen und OK zur Eingabe drücken. +,- drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Ändern der Wiedergabegeschwindigkeit

[1] [F1 (SPEED)] während der Wiedergabe drücken. [2] [F1 (SLOW)] oder [F2 (FAST)] zum Auswählen der Geschwindigkeit drücken und [▶ OK] zur Eingabe drücken.

Wiedergabegeschwindigkeit:

Die Wiedergabegeschwindigkeit kann in 10% -Schritten für im Vergleich zur Normalgeschwindigkeit (100%) schnellere Geschwindigkeiten angepasst werden, und in 5% -Schritten für im Vergleich zur Normalgeschwindigkeit langsamere Geschwindigkeiten angepasst werden.

Statusanzeige während der Wiedergabe:

Wiedergabe mit Normalgeschwindigkeit, schnellere Wiedergabe und langsamere Wiedergabe werden jeweils als „“, „“ bzw. „” angezeigt.

A-B-Wiederholwiedergabe

1 Bei der Wiedergabe [ERASE/A-BC] drücken.

Der Startpunkt (A) ist festgelegt und „A" (leuchtet) und „B" (blinkt) werden angezeigt.

[ERASE/A-B] am gewünschten Endpunkt (B) drücken.

Die Anzeige wechselt auf „A-B-C-D" (leuchtet) und der festgelegte Abschnitt wird wiederholt abgespielt.

Aufheben der A-B-Wiederholwiedergabe:

[ERASE/A-B], [O] oder [STOP/RETURN] drücken.

Wiedergabe von einer festgelegten Position (TIME SEARCH)

1 [MENU] drücken.

(Während der Wiedergabe zu Schritt 3 wechseln.)

2 [+/-] drücken, um „PLAY MENU“ auszuwählen und [OK] zur Eingabe drücken. [+/-] drücken, um „TIME SEARCH“ auszuwählen und [OK] zur Eingabe drücken. 4 Die Wiedergabestartposition einstellen.

(Den Wert für „TIME" ändern, um die Startposition einzustellen.) 1), 2) drücken, um „00:00:00“ (Stunden:Minuten:Sekunden) zu halten und [+/-] zum Ändern der Werte drücken.

5 [OK] drücken.

Die Wiedergabe beginnt von der festgelegten Position.

Um den Einstellvorgang abzubrechen, [F2 (CLOSE)] drücken.

Wiedergabe mit geringfügigem Rücklauf

1 [OK] während der Wiedergabe drücken. Bei jedem Drücken des Knopfs läuft die Wiedergabe für ungefähr 3 Sekunden (Werkseinstellung) zurück.

Einstellung der Rücklaufzeit:

1 [MENU] drücken.

(Während der Wiedergabe zu Schritt 3 wechseln.)

2 [+, –] drücken, um „PLAY MENU“ auszuwählen, und [▶ OK] zur Eingabe drücken. [+, –] drücken, um „SLIGHT RETURN“ auszuwählen, und [▶ OK] zur Eingabe drücken. 4 [+, –] drücken, um die Anzahl der Sekunden (1 bis 5) auszuwählen, und [▶ OK] zur Eingabe drücken. (Die Werkseinstellung ist „3 sec“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Wiederholwiedergabe (REPEAT)

1 [MENU] drücken. (Während der Wiedergabe zu Schritt ③ wechseln.) 2 [+, –] drücken, um „PLAY MENU“ auszuwählen, und [▶ OK] zur Eingabe drücken. [+, –] drücken, um „REPEAT“ auszuwählen, und [▶ OK] zur Eingabe drücken. 4 [+, –] drücken, um die Art der Wiedergabewiederholung auszuwählen, und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist „OFF“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

OFF: Die Wiedergabe wird nacheinander von der ausgewählten Datei bis zur letzten Datei in einem Ordner durchgeführt, und dann stoppt die Wiedergabe.

ONE: Die laufende Datei wird wiederholt abgespielt.

FOLDER REPEAT: Alle Dateien des Ordners werden wiederholt abgespielt.

FOLDER RANDOM: Alle Dateien im Ordner werden wiederholt in zufälliger Reihenfolge abgespielt.

ALL REPEAT: Beim Ordner MUSIC (M) oder OTHER FOLDER (D) werden alle Dateien im Ordner wiederholt abgespielt. Für andere Ordner ist die Funktionsweise die gleiche wie für „FOLDER REPEAT“.

ALL RANDOM: Beim Ordner MUSIC (M) oder OTHER FOLDER (D) werden alle Dateien im Ordner wiederholt in zufälliger Reihenfolge abgespielt. Für andere Ordner ist die Funktionsweise die gleiche wie für „FOLDER RANDOM“.

• Die maximale Anzahl der erfassten Dateien ist 3.000.

Sprünge in regulären Intervallen (TIME SKIP)

Sprünge in regulären Intervallen

1. Während der Wiedergabe [▶ OK] etwa 1 Sekunde oder länger gedrückt halten.

Der Modus wechselt zum Time-Skip-Modus und „13“ wird angezeigt. Der Skip-Modus wechselt jedes Mal, wenn der Knopf gedrückt wird.

2. |▲, ▷| drücken.

Bei jedem Drücken des Knopfes werden 5 Sekunden übersprungen (Werkseinstellung).

Zum Wechseln des Sprungintervalls

1. [MENU] drücken.

(Während der Wiedergabe zu Schritt 3 wechseln.)

2. +, - drücken, um „PLAY MENU“ auszuwählen und [OK] zur Eingabe drücken. +, - drücken, um „TIME SKIP“ auszuwählen und [OK] zur Eingabe drücken. 4. +, - drücken, um die Zeit auszuwählen und [▶ OK] zur Eingabe drücken.

Das Sprungintervall kann auf 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min. oder 15 Min. eingestellt werden. (Die Werkseinstellung ist „5 Sek.“)

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Shadowing

Einstellen des Shadowing:

1 [MENU] drücken. (Während der Wiedergabe zu Schritt 3 wechseln.) 2 [+, -] drücken, um „PLAY MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 [+, -] drücken, um „SHADOWING“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 [+, -] drücken, um die Art des Shadowing auszuwählen, und [▶ OK] zur Eingabe drücken.

Wenn Sie „ON (small volume)“ wählen, beträgt die Lautstärke beim Shadowing etwa ein Drittel der aktuellen Lautstärke. (Die Werkseinstellung ist „OFF“.)

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

Shadowing

Verwenden der Shadowing-Funktion:

Die A-B-Wiederholwiedergabe ausführen.

(→ Seite 13)

Das Shadowing erfolgt bei A-B-Wiederholwiedergabe ohne Ton oder mit leisem Ton.

Einstellen der Lautstärke zum Shadowing:

Sie können die Lautstärke des Shadowing-Teils getrennt vom A-B-Wiederholwiedergabeteil einstellen.

• Wenn A-B-Wiederholwiedergabe abgebrochen wird oder die Shadowing-Einstellung während der Wiedergabe geändert wird, wird die Lautstärke des Shadowing-Teils auf die ursprüngliche Einstellung zurückgesetzt.

Ton besser hörbar machen (VOICE EMPHASIS)

1 [MENU] drücken.

(Während der Wiedergabe zu Schritt 3 wechseln.)

2 [+, -] drücken, um „PLAY MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 [+, -] drücken, um „VOICE EMPHASIS“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 [+, -] drücken, um die Art der Stimmverstärkung auszuwählen, und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist „NORMAL“.)

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

NORMAL: Ton wird so wiedergegeben, wie er aufgenommen wurde.

NOISE CXL L: Störgeräusche werden in geringem Umfang reduziert.

NOISE CXL H: Störgeräusche werden in großem Umfang reduziert.

FOCUS FRONT: Der Ton auf der Vorderseite wird verstärkt.

FOCUS LEFT: Der Ton auf der linken Seite wird verstärkt.

FOCUS RIGHT: Der Ton auf der rechten Seite wird verstärkt.

Einstellung des Wiedergabe-EQ (SOUND EQ)

1 [MENU] drücken.

(Während der Wiedergabe zu Schritt ③ wechseln.)

2 +, - drücken, um „PLAY MENU“ auszuwählen und [OK] zur Eingabe drücken. 3 +, - drücken, um „SOUND EQ“ auszuwählen und [OK] zur Eingabe drücken. 4 +, - drücken, um den Ton-EQ-Modus zu wählen. Bei der Wahl eines anderen Modus als „USER“, fortfahren mit Schritt 5.

Einstellung bei Auswahl von „USER“:

① Nach Schritt 4, [F1 (EDIT)] drücken. ② Auf ↓→ drücken, um das Frequenzband auszuwählen, das geändert werden soll; auf +, - drücken, um die Lautstärke einzustellen (±6 dB). ③ Wenn die Einstellungen für das zu ändernde Frequenzband abgeschlossen sind, fortfahren mit Schritt 5.

5 [OK] zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungenbildschirm zu verlassen.

EQ-Modus	Wirkung und Anwendung
FLAT	Die Tonequalizer-Funktion wird nicht verwendet. Der Originalton ohne Veränderung wird gehent.
BASS	Verständt den Bassbereich sehr stark.
CLEAR	Verständt den Hochtbonereich sehr stark.
HEAVY	Verständt den Bass- und den Hochtbonereich möglich.
SOFT	Verständt den Mittelbereich.
VOICE	Reduziert Geräuschc, um menschliche Stimmenbetter hörbar zu machen.
USER	Dieser Modus ermöglicht die Anpassung der Frequenzbänder von 150 Hz, 500 Hz, 1 kHz, 4 kHz und 12 kHz.

(Die Werkseinstellung ist "FLAT")

Benutzung einer SD-Karte

Einsetzen der SD-Karte

1. Das Gerät ausschalten und die Abdeckung des Batteriefachs/SD-Kartensteckplatzes öffnen. Die SD-Karte einstecken und die Abdeckung des Batteriefachs/SD-Kartensteckplatzes schließen.

Die Karte in die korrekte Richtung (A) ausrichten und sie vollständig einsetzen, bis ein „Klick“-Ton zu hören ist.

Zum Entfernen der SD-Karte:

① Das Gerät ausschalten und die Abdeckung des Batteriefachs/SD-Kartensteckplatzes öffnen. ② Die SD-Karte vorsichtig hineindrücken. ③ Wenn die SD-Karte ein wenig hervorsteht, die Karte langsam herausziehen.

Umschalten zwischen dem internen Speicher und der SD-Karte durch Drücken von [F2 (FOLDER)] für mehr als 1 Sekunde bei Anzeige des Standbildschirms ist möglich. Dieses Gerät ist kompatibel mit 2 GB microSD-Karten und 4 GB bis 32 GB microSDHC-Karten. (Stand Mai 2012) Je nach Hersteller oder Typ der Karte arbeitet das Gerät eventuell nicht richtig. Für Details bezüglich der Karten, für die eine Bestätigung vorliegt, dass sie gemäß unseren Herstellungsstandards ordnungsgemäß funktionieren, siehe die unten angegebene Support-Website. http://panasonic.net/support/ Wenn eine SD-Karte eingesetzt, aber „microSD“ nicht auf dem SELECT FOLDER-Bildschirm angezeigt wird usw., erkennt das Gerät die SD-Karte nicht. Bewahren Sie die Speicherkarte außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden kann.

Unter Benutzung der Dateisuchfunktion

■ Arten von Dateisuche

CALENDAR SRCH	Gespeicherte Dateien werden nach Datum geordnet und in einer Liste angezeigt.
DAY OF WEEK	Gespeicherte Dateien werden nach Wochentag geordnet und in einer Liste angezeigt.
RECENT R. FILE	Die gespeicherten Dateien werden in chronologischer Reihenfolge nach Aufnahmedatum angezeigt, beginnend mit dem jürgsten Datum. (20 Dateien)

Dateisuche

1. [LIST] etwa 1 Sekunde oder länger gedrückt halten. Zu Schritt ② gehen, wenn eine SD-Karte eingesetzt ist, und zu ③, falls dies nicht der Fall ist. +,- drücken, um „INT. MEMORY“ (interner Speicher) oder „microSD CARD“ auszuwählen, und dann [F1 (SEARCH)] drücken. +,- drücken, um die Art der Dateisuche auszuwählen und OK zur Eingabe drücken. " (interne Speicher) oder SD (SD-Karte) wird als Suchort angezeigt.

Wenn „CALENDAR SRCH“ ausgewählt ist:

+,-,▶▶ drücken, um den gespeicherten Termin auszuwählen und [▶ OK] zur Eingabe drücken.

Wenn „DAY OF WEEK“ ausgewählt ist:

+,- drücken, um den Wochentag auszuwählen, und [OK] zur Eingabe drücken.

Es kann nur ein Wochentag ausgewählt werden.

+,- drücken, um die Daten auszuwählen und OK zur Eingabe drücken.

Hören von Musik mit diesem Gerät (Abspielen von WMA/MP3-Musikdateien)

Wahl einer Datei aus dem Ordner „M“:

Datei auswählen und [OK] drücken.

Ordner-Cue-Funktion

1 [F2 (CUE)] während der Wiedergabe drücken. „FOLDER SKIP“ wird angezeigt, zur Ordner-Cue-Anzeige drücken. 2 drücken, wenn „drücken“ wird.

Aufheben der Ordner-Cue-Funktion:

Diese Einstellung kann durch eine der folgenden Methoden aufgehoben werden.

[F2 (CUE)] noch einmal drücken. Wenn dies abgebrochen wird, können Dateien mit [▶ OK] übersprungen werden. - [▶ OK] drücken. - [STOP ■/RETURN] drücken. (Wiedergabe ist abgeschlossen.)

Verwendung der Playlist-Funktion ohne Lieblingstitel in einer Playlist registriert

1 Den Ordner MUSIC (M) im Listenbildschirm wählen (→ Seite 4). Sie können auch OTHER FOLDER wählen. 2 +,- drücken, um die Datei oder den Ordner auszuwählen und [F1 (PLAYLIST)] zur Eingabe drücken. Bei der Auswahl von Ordnern, drücken, um sich innerhalb der Rangfolge der Hierarchieebenen zu bewegen. (Einzelheiten hinsichtlich der Datei- und Ordnerauswahlmethoden sind auf Seite 4 zu finden.) 3 | |, | drücken, um die Playlist auszuwählen und [OK] zur Eingabe drücken. (Aus der PLAYLIST 1 bis 5 wählen.)

• Die Datei oder alle Daten in dem Ordner werden in der ausgewählten Playlist registriert.

Wiedergabe von in einer Playlist registrierten Titeln

Die Playlist auswählen (von P1 bis P5) (→ Seite 4). 2 | |, | drücken, um die Daten, die wiedergegeben werden soll, auszuwählen. Dann [▶ OK] drücken.

Ändern der Reihenfolge der Playlist-Titel

Die Playlist (von P1 bis P5) im Listenbildschirm auswählen (→ Seite 4). Θ+, - drücken, um die Datei auszuwählen, die geändert werden soll, und [F1 (EDIT)] drücken. +,- drücken, um „CHANGE ORDER“ auszuwählen und [OK] zur Eingabe drücken. 4+, - drücken, um die ausgewählte Datei zur gewünschten Position zu bewegen und [▶ OK] zur Eingabe drücken. Die Reihenfolge der Titel ist nun geändert worden.

Verwendung der Playlist-Funktion

Löschen von in einer Playlist registrierten Tracks (Titeln)

1 Die Playlist (von P1 bis P5) im Listenbildschirm auswählen (→ Seite 4). 2+, - drücken, um die Daten auszuwählen, die gelöscht werden soll, und [F1 (EDIT)] drücken. +,- drücken, um „ERASE FILE“ auszuwählen und [OK] zur Eingabe drücken. Beim Abbrechen aller registrierten Tracks (Titel): ① +, - drücken, um „ERASE ALL“ auszuwählen und [OK] zur Eingabe drücken. 4+, - drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Bearbeiten: Teilen von Dateien

Anzeigen des Einstellbildschirms für das Bearbeiten

1 [MENU] drücken. 2+, - drücken, um „EDIT MENU“ auszuwählen und [OK] zur Eingabe drücken. ● +, - drücken, um den zu bearbeitenden Punkt auszuwählen und [▶ OK] zur Eingabe drücken.

• [F1 (TAB)] drücken, um zu anderen Einstellungsbildschirmen umzuschalten. Die Einstellungsdetails und Änderungsmethoden sind für verschiedene Einstellpunkte entsprechend. Für ähnliche Informationen, siehe die entsprechende Seite.

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Teilen von Dateien

1 Während der Wiedergabe [STOP ■/RETURN] an dem Punkt drücken, an dem die Datei geteilt werden soll. 2. DIVIDE im Bearbeitungs-Einstellungsbildschirm (→ links) auswählen. 3+, - drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Während die Datei geteilt wird, blinkt die Statusanzeige.

Bearbeiten: Zusammenführen von Dateien

1. COMBINE im Bearbeitungs-Einstellungsbildschirm (→ links) auswählen. 2. +, - drücken, um „PREVIOUS FILE“ auszuwählen und [▶ OK] zur Eingabe drücken. ● +, - drücken, um die Daten, die zusammengeführt werden sollen, auszuwählen, und [OK] zur Eingabe drücken.

Wenn die Datei in einem anderen Ordner ausgewählt wird, kann sie durch Drücken von innerhalb der Ordnerhierarchie verschoben werden. (Einzelheiten hinsichtlich der Datei- und Ordnerauswahlmethoden sind auf Seite 4 zu finden.)

4. +, - drücken, um „NEXT FILE“ auszuwählen und OK zur Eingabe drücken. 5. +, - drücken, um die Datei auszuwählen, die nach der vorherigen Datei angehängt werden soll, und [OK] zur Eingabe drücken. 6. +, - drücken, um „NEXT“ auszuwählen und OK zur Eingabe drücken. 7. +, - drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Während die Dateien zusammengeführt werden, blinkt die Statusanzeige.

• Wenn [F2 (CLOSE)] gedrückt wird, bevor das Zusammenführen abgeschlossen ist, wird der Zusammenführungsprozess abgebrochen.

Bearbeiten: Kopieren oder Verschieben von Dateien

Kopieren von Dateien

1. COPY im Bearbeitungs-Einstellungsbildschirm (→ Seite 20) auswählen. 2. +, - drücken, um die Datei, die kopiert werden soll, auszuwählen, und [▶ OK] zur Eingabe drücken.

• Wenn die Datei in einem anderen Ordner ausgewählt wird, kann sie durch Drücken von innerhalb der Ordnerhierarchie verschoben werden. (Einzelheiten hinsichtlich der Datei- und Ordnerauswahlmethoden sind auf Seite 4 zu finden.)
• Beim Kopieren von Dateien in den LINE (LINE_SD)-Ordner, zu Schritt 5 halten.

3. +, - drücken, um den Kopie-Zielspeicher („INTERNAL MEMORY“ oder „microSD CARD“) auszuwählen, und zur Eingabe [▶ OK] drücken.

4. +, - drücken, um den Kopier-Zielordner auszuwählen und [▶ OK] zur Eingabe drücken. 5. +, - drücken, um „YES“ auszuwählen und [▶ OK] zur Eingabe drücken.

Während die Datei kopiert wird, blinkt die Statusanzeige.

Verschieben von Dateien

"MOVE" unter Schritt ① links auswählen, um die Daten zu verschieben. Das Vorgehen ist das gleiche wie beim Kopieren einer Datei.

Papierkorbfunktion

Zurückbewegen von Dateien aus dem Papierkorb zum ursprünglichen Ordner

1 Drücken Sie [F2 (FOLDER)]. 2 Drücken Sie +, -, |, um „auszuwählen“ und drücken Sie [OK] zur Eingabe.

Der Papierkorb-Ordner ist im internen Speicher bzw. der SD-Karte vorhanden.

3 Benutzen Sie |▼, ▷|, um die Datei, die zurückgeführt werden soll, auszuwählen und drücken Sie [ERASE/A-B◎] zur Eingabe. 4 Drücken Sie +, -, um „RESTORE FILE“ auszuwählen und drücken Sie [▶ OK] zur Eingabe. 5 Drücken Sie +, -, um „YES“ auszuwählen und drücken Sie [▶ OK] zur Eingabe.

Die Statusanzeige blinkt, und die ausgewählte Datei wird zum Ende des ursprünglichen Ordners zurückbewegt. Drücken Sie OK, um zum Bildschirm im Schritt zurückzukehren.

Papierkorbfunktion

Leeren des Papierkorbordners

1 Drücken Sie [ERASE/A-B]. 2 Drücken Sie +, -, um „EMPTY RECYCLE BIN“ auszuwählen und drücken Sie [▶ OK] zur Eingabe. Wenn der Papierkorb-Ordner ausgewählt wird, wählen Sie „EMPTY“ in Schritt 2 und drücken Sie [▶ OK]. Drücken Sie +, -, um „YES“ auszuwählen und drücken Sie [▶ OK] zur Eingabe. Die Statusanzeige blinkt und der Papierkorbordner wird geleert.

Benutzung des Timers

1 Drücken Sie [MENU].

2 Drücken Sie +, -, um „COMMON MENU“ auszuwählen und drücken Sie [▶ OK] zur Eingabe. 3 Drücken Sie +, -, um „TIMER & ALARM“ auszuwählen und drücken Sie [▶ OK] zur Eingabe. Stellen Sie Punkte wie etwa das Datum, die Zeit und die Tonquelle ein.

① Drücken Sie +, -, um den Punkt auszuwählen und drücken Sie [▶ OK] zur Eingabe. ② Drücken Sie +, -, um die Einstellung auszuwählen und drücken Sie [OK] zur Eingabe.

Wiederholen Sie die Schritte ① und ② zur Vervollständigung der Einstellungen.

5+, - drücken, um „OK“ auszuwählen und [▶ OK] zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Einstellpunkt	Einzelheiten
SETTINGTING	OFF: Timer ist nicht aktiviert.ON: Timer ist aktiviert.
REPEAT	ONCE: Aufnahme oder Wiedergabe wird nur einmal durchgeführt.DAILY: Aufnahme oder Wiedergabe wird tätigch durchgeführt(SELECT: Aufnahme oder Wiedergabe wird wochentlich am ausgewählten Tag durchgeführt.1 +, - drücken, um den Tag auszuwahlen und [▶ OK] benutzten, um eine Markierung hinzuzufügen.([▶ OK] zur Aufhebung der Auswahl drucken.)2 Wenn der Tag ausgewählt ist, "OK" wahren und [▶ OK] drucken.
TIME	Start- und Endzeit einstellenAuswahl des Punkttes (Auswahl der Startstunde,-minutes, die Endstunde,-minutes) unterBenutzung von ↓,▶und Einstellung unterBenutzung von +,-.Für den Zeitaum zwischen Anfang und Endekönnen bis zu 12 Stunden festgelegt werden.
REC/PLAY	PLAY: Spiel eine eingestellte Datei oder playden Alarmton.REC: Nimmt die eingestellte Tonquelle auf.
PLAY	ALARM: Spiel den Alarmton.FILE: Sört für das Abspielen einer Datei.Die Dateiliste des ausgewählten Ordners wird angezeigt.+,- drücken, um die Datei auszuwahlen und [▶ OK]drücken. Bei der Auswahl von Daten ein durch das Wechseln von Ordern, [▶ drücken, um sich innerhalb derRangfolge der Hierarchiebenen zu bewegen. (Einzelheitenhinsichtlich der Datei- und Ordnerauswahlmethoden finden sind auf Seite 4 zu finden.)
SOURCE	MIC: Mikrofonaufnahme LINE: Nimmt Geräuschene bzw. TONE von einem externen Gerät auf.
MODE	PCM 44,1 kHz, MP3 320 Kbit/s, MP3 192 Kbit/s,MP3 128 Kbit/s, MP3 64 Kbit/s, MP3 32 Kbit/s
REC TO	Den Ordner auswahlen, in welchem dieaufgenommene Datei gespeichert werden soll.Falls ein SD-Karten-Ordner ausgewählt wurde,die SD-Karte eingehren.

Allgemeines Menü

Gemeinsame Einstellungsbetriebe

1 [MENU] drücken. +, - drücken, um „COMMON MENU“ auszuwählen und [▶ OK] zur Eingabe drücken. +, - drücken, um den Einstellpunkt auszuwählen und [OK] zur Eingabe drücken. 4+, - drücken, um die Einstellung zu ändern und OK zur Eingabe drücken.

[F2 (CLOSE)] drücken, um den Einstellungsbildschirm zu verlassen.

Für Details zu „DATE & TIME“ (→Seite 3) und „TIMER & ALARM“ (→Seite 22), siehe die entsprechenden Seiten.

BEEP SOUND

Der Tastenbetätigungston kann eingestellt werden.

OFF: Kein Betriebs-Piepton.

ON: Betriebs-Piepton ist ON.

(Die Werkseinstellung ist „ON“.)

REC LED (Aufnahmeanzeige)

Es kann ausgewählt werden, ob die Beleuchtung der Aufnahmeanzeige auf ON oder OFF eingestellt sein soll.

OFF: Keine Beleuchtung

ON: Beleuchtung

(Die Werkseinstellung ist „ON“.)

Allgemeines Menü

BATT. SETTING

Die Einstellung der benutzten Batterieart (wiederaufladbare Nickel-Metall-Hybrid-Batterien oder Alkali-Batterien). Art der Batterie: RECHARGEABLE, ALKALINE (Die Werkseinstellung ist „RECHARGEABLE“.)

AUTO POWER OFF

Diese Funktion schaltet das Gerät automatisch aus, wenn für eine gewisse Zeit keine Bedienvorgänge vorgenommen werden, wie zum Beispiel, wenn die Aufnahme gestoppt wird. Diese Funktion hilft dabei, die Batterie zu schonen, wenn vergessen wurde, das Gerät auszuschalten.

AUTO POWER OFF: 0 Min. (OFF) bis 15 Min.

(Die Werkseinstellung ist „15 min“.)

BACKLIGHT

Die Beleuchtungszeit der Hintergrundbeleuchtung kann

vorgenommen werden, wenn die Taste gedrückt wird.

Beleuchtungszeit: OFF (leuchtet nicht), 5 Sek., 15 Sek., immer ON

(Die Werkseinstellung ist „15 sec“.)

CONTRAST

Diese Funktion kann verwendet werden, um den Kontrast des Bildschirmes anzupassen.

Für die Anpassung kann aus 10 Stufen gewählt werden.

Kontrastanpassung: 1 (L) bis 10 (H)

(Die Werkseinstellung ist 5.)

RECYCLE BIN

Wenn die Papierkorbfunktion benutzt wird, werden gelöschte Dateien in den Papierkorb verschoben. Bevor der Papierkorb geleert wird, können gelöschte Dateien wiederhergestellt werden, so dass Sie sich keine Sorgen über versehentliches Löschen von Dateien machen müssen.

OFF: Die Papierkorbfunktion wird nicht benutzt

ON: Benutzen der Papierkorbfunktion

(Die Werkseinstellung ist ON.)

FORMAT

Alle Daten im internen Speicher oder auf der SD-Karte werden gelöscht. Gelöschte Daten können nicht wiederhergestellt werden.

① "INTERNAL MEMORY" oder "microSD CARD" auswählen und [OK] zur Eingabe drücken. ② "YES" auswählen und [▶ OK] zur Eingabe drücken.

INIT MENU

Wenn die Einstellungen dieses Gerätes initialisiert werden, werden alle Einstellungen außer für die Einstellung "DATE & TIME" auf den Standardstatus wiederhergestellt.

"YES" wählen, [▶ OK] zur Eingabe drücken und die Einstellungen werden initialisiert.

VERSION

Die Firmware-Version dieses Gerätes kann überprüft werden.

Systemanforderungen

(Stand Mai 2012)

Computer	IBM PC/AT-kompatible Personal-Computer, Macintosh
Betriebssystem	• Microsoft® Windows® XP Home Edition/Professional und Service Pack 2, Service Pack 3 • Microsoft® Windows Vista® Home Basic/Home Premium/Business/Ultimate und Service Pack 1, Service Pack 2 • Microsoft® Windows® 7 Starter/Home Basic/Home Premium/Professional/Ultimate und Service Pack 1 • Mac OS X 10.2.8 - 10.7	• Vorinstallierte Version
Schnittstelle	USB-Anschluss (bei Verwendung eines USB-Hub ist der Betrieb nicht gewährleistet.)
* Bestimmte PCs können möglicherweise auch dann nicht verwendet werden, wenn sie die obigen Systemanforderungen erfüllen. • (Macintosh) Diese Software lauf auf dem Standardtüber von OS. • Ein einwandfrei Betrieb ist nur unter einem kompatiblen Betriebssystem gewährleistet. • Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfrei Betrieb gewährleistet. • Bei Einsatz mit selbstgebauten Computern ist kein einwandfrei Betrieb gewährleistet. • Bei Verwendung von Windows Media® Player muss der Computer die Systemanforderungen von Windows Media® Player erfüllen. Einzelheiten zum Windows Media® Player sind von Microsoft Corporation erhältlich. • Bei Microsoft, Windows, Windows Media und Windows Vista handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. • Der Einsatz von MPEG Layer-3 Audiodecodierungs-Technologie bei thisem Gerät erfolgt unter Lizenz von Fraunhofer IIS und Thomson. • Bei IBM und PC/AT handelt es sich um eingetragene Marken von International Business Machines Corporation der Vereinigten Staaten. • Macintosh und Mac OS sind eingetragene Warenzeichen von Apple Inc. • Bei allen anderen in this dem Dokument erwähnten System- und Produktbezeichnungen handelt es sich generell um eingetragene Marken bzw. Marken der betreffenden Unternehmen. Die Symbole™ und® werden in this dem Dokument nicht verwendet. • Je nach der Betriebsumgebung des Computen kann es vorkommen, dass Fehlfunktionen auftreten (z.B. Audiodaten, die auf这点em Gerät aufgenommen wurden, können nicht verwendet werden. usw.). Panasonic und Panasonic-Fachhändler übernehmen keinerlei Haftung für den Verlust von Audiodaten sowie andere direkte oder Folgeschäden, die nicht auf vorsätzliche oder grobe Fahrlösigkeit auf Hersteller- bzw. Vertriebsseite zurückzuführen sind.
Internet Speicher	4 GB* (RR-XS450), 2 GB* (RR-XS420)

• Der tatsächlich nutzbare Speicherplatz ist geringer.

Anschluss dieses Gerätes an einen Computer

1. Herausnehmen des USB-Steckers des Gerätes. 2. Anschließen des Gerätes an einen Computer über den USB-Port.

Wenn das Gerät nicht direkt mit dem Computer verbunden werden kann, das USB-Verlängerungskabel (mitgeliefert) benutzen.

Nur das mitgelieferte USB-Verlängerungskabel verwenden.

Auf keinen Fall das mitgelieferte Kabel mit einem anderen Gerät verwenden.

Achtung: Zum Anschließen dieses Gerätes an einen PC ausschließlich das mitgelieferte USB-Verlängerungskabel mit Ferritkern verwenden.

Erstmaliger Anschluss des Gerätes an den PC

Da mehrere "Neue Hardware gefunden" Meldungen erscheinen werden, das Gerät nicht vom PC abtrennen, bis alle Meldungen verschwinden.

Solange dieses Gerät mit dem Computer verbunden ist, kann es nicht betrieben werden. Wenn das Gerät an den PC angeschlossen ist, funktioniert es ohne die Batterie, die Stromversorgung erfolgt über den Computer. Wenn das Gerät an den Computer angeschlossen ist, startet der Computer möglicherweise nicht (Neustart). Daher wird empfohlen, das Gerät vom Computer abzutrennen, wenn der Computer gestartet (bzw. neu gestartet) wird. Betrieb ist in den folgenden Fällen nicht garantiert.

• Wenn zwei oder mehr USB-Geräte an einem Computer angeschlossen sind

(mit Ausnahme der Maus und der Tastatur bei normalem Betrieb)

• Wenn ein USB-Verteiler (USB-Hub) benutzt wird
• Wenn als USB-Verbindungskabel ein anderes als das mitgelieferte benutzt wird.

Wenn das Gerät an den Computer angeschlossen ist und der Computer gestartet (bzw. neu gestartet) wird oder in den Bereitschaftszustand umschaltet, kann es vorkommen, dass der Computer das Gerät nicht erkennt. Das Gerät einmal vom Computer trennen und dann erneut anschließen, oder das Gerät nach einem System-Neustart erneut an den Computer anschließen. - Bitte auch im Benutzerhandbuch des Computers nachschlagen.

■ Trennen des Gerätes

Doppelklicken Sie auf das Bildsymbol (Windows XP: [ ], Windows Vista/Windows 7: [ ]) in der Taskleiste am anderen Rand des Bildschirms und folgen Sie den Anweisungen auf dem Bildschirm zum Entfernen der Hardware. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.) Nach dem Abtrennen des Gerätes schaltet sich das Gerät aus. Wenn das Gerät nach dem Löschen usw. von Dateien auf diesem Gerät mithilfe des Computers eingeschaltet wird, erscheint die Anzeige "UPDATING FILE NAME". Es kann mehrere Minuten dauern, bis die Aktualisierung abgeschlossen ist.

USB-Massenspeicherfunktion

Dieses Gerät arbeitet als ein USB-Speichergerät und wird als das externe Speichergerät eines Computers erkannt.

Datendateien können vom Computer übertragen und in diesem Gerät abgespeichert werden.

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

• Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben. Keine Lösungsmittel wie etwa Benzin, Verdünner, Alkohol, Spülmittel, chemikaliengetränkte Wischtücher etc. verwenden. Dies könnte zur Verformung des äußeren Gehäuses oder Ablösung der Beschichtung führen.

microSDHC Logo ist ein Markenzeichen von SD-3C, LLC.

Für dieses Produkt gelten bestimmte geistige Eigentumsrechte der Microsoft Corporation und von Dritten. Die Verwendung oder Verbreitung derartiger Technologie außerhalb dieser Produkte ist ohne Lizenz von Microsoft oder einem autorisierten Microsoft-Tochterunternehmen bzw. von Dritten untersagt.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Die AAA LR03-Batterien und die Akkus außerhalb der Reichweite von Kindern aufbewahren, um versehentliches Verschlucken zu verhindern.

ACHTUNG

• Bei Austausch gegen einen ungeeigneten Ersatzakku besteht Explosionsgefahr! Den Originalakku ausschließlich gegen einen Akku des vom Hersteller vorgeschriebenen Typs austauschen.
• Beim Entsorgen verbrauchter Akkus die einschlägigen Umweltschutzbestimmungen einhalten, über die Auskünfte von der zuständigen Behörde oder dem Fachhändler erhältlich sind.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.

Kopfhörer oder Ohrhörer zu verwenden.

Gemäß EN 50332-2:2003

1) Maximale Ausgangsspannung (Kopfhörerausgang): ≤ 150 mV 2) Charakteristische Breitbandspannung (Kopfhörer): ≥ 75 mV

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll geworfen werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführliche Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Cd

29
