BEDIENUNGSANLEITUNG Curv 500 SE LD Systems

DEUTSCH SICHERHEITSHINWEISE 17-18

SETS, ERWEITERUNGEN UND ZUBEHÖR 26-28

TECHNISCHE DATEN 29-30

HERSTELLERERKLÄRUNGEN 30 KONFIGURATIONSBEISPIELE 115-116 FRANCAIS

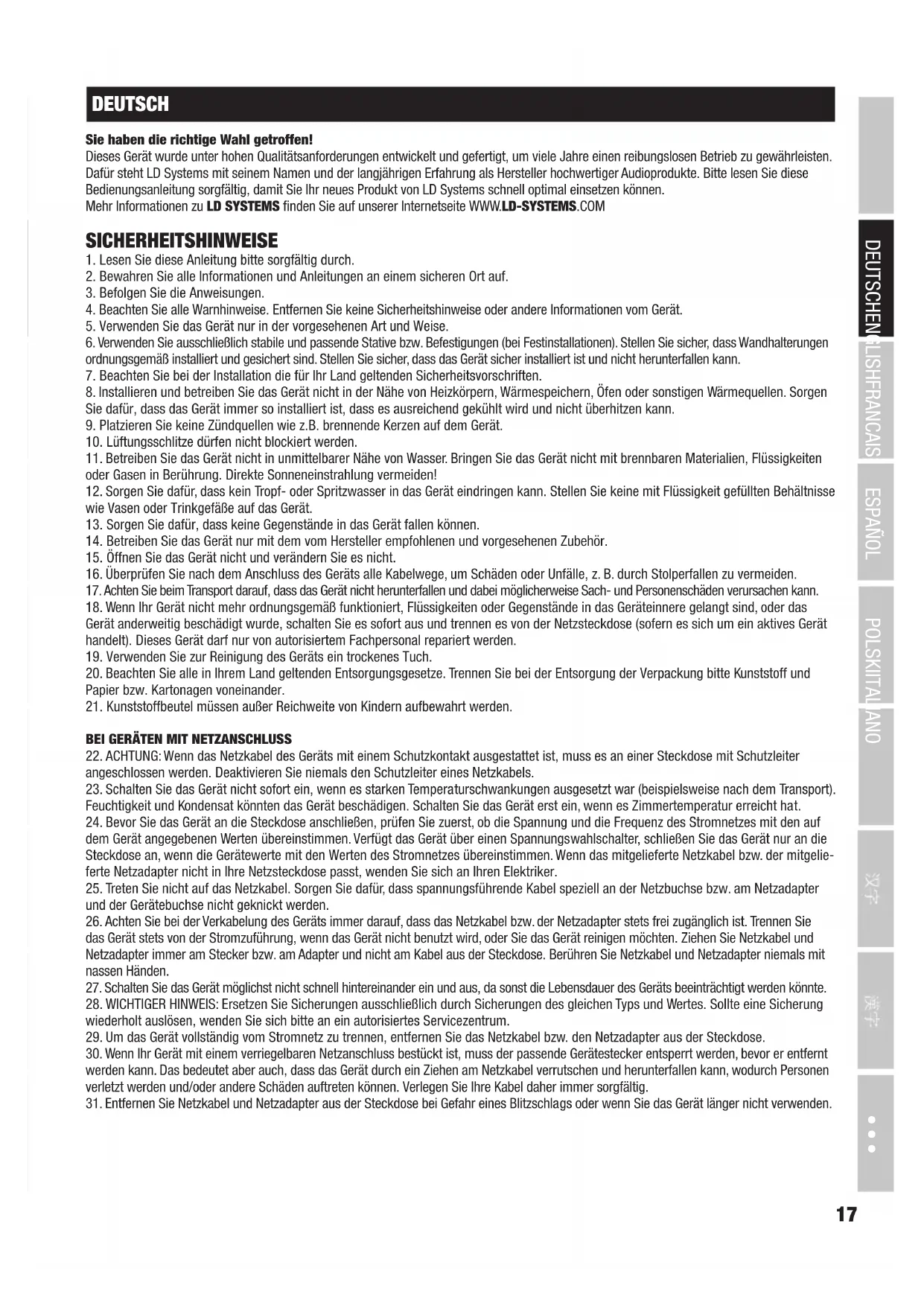

DEUTSCH Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.18 DEUTSCH ENGLISH FRANCAIS ESPAÑOLPOLSKI ITALIANO

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

• CURV500S, CURV500SE sind für den Betrieb unter den elektromagnetischen Gegebenheiten in folgenden Umgebungen geeignet: Wohn-, Geschäfts und Leichtindustrieumgebungen und im städtischen Außenbereich. Die Geräte eignen sich nicht für die Rackmontage.

• Einschaltspitzenstrom: 8,86 A

• Dieses Gerät entspricht den Anforderungen in Abschnitt 15 der FCC. Für den Betrieb müssen zwei Forderungen erfüllt sein: (1) Das Gerät darf keine störenden Interferenzen verursachen und (2) das Gerät muss alle externen Interferenzen akzeptieren, auch wenn diese eine unerwünschte Beeinflussung des Betriebs verursachen. Jede Veränderung oder Modifikation des Geräts, die nicht ausdrücklich von der für die Einhaltung der rechtlichen Bestimmungen zuständigen Person freigegeben wurde, kann das Erlöschen der Betriebszulassung zur Folge haben. HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten digitaler Geräte der Klasse B gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte bieten ausreichenden Schutz gegen Interferenzen bei der Installation in Wohnräumen. Dieses Gerät erzeugt und nutzt hochfrequente Energie und kann sie ausstrahlen. Wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio-/Fernsehempfang auftreten. In diesem Sinne kann nicht zugesichert werden, dass in bestimmten Installationen keine Einstreuungen auftreten. Wenn dieses Gerät störend in den Radio- und/oder Fernsehempfang einstreut und dieser Zustand durch Ein- und Ausschalten des Geräts verifiziert werden kann, sollte der Anwender versuchen, die Einstreuungen durch eine oder mehrere der folgenden Maßnahmen aufzuheben: - Richten Sie die Empfangsantenne neu aus oder stellen Sie diese anders auf. - Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. - Schließen Sie das Gerät an einen anderen Stromkreis an, mit dem der Empfänger nicht verbunden ist. - Wenden Sie sich bei Problemen an Ihren Händler oder an einen erfahrenen Radio-/TV-Techniker. EINFÜHRUNG Das kompakte, besonders transportfreundliche CURV 500

ist ein leicht konfigurierbares Array-System mit maximal 4 ineinander verriegelnden Satelliten, die an einem SmartLink

-Adapter betrieben werden. Die nur 12 x 12 cm großen Elemente sind mit LD Systems eigener WaveAhead

-Technik ausgestattet, ein 4“ und drei 1“ Treiber sorgen für eine kohärente und extrem detaillierte Wiedergabe mit hohem Druck und Dynamik. Der 10“ Bassreflex-Subwoofer beherbergt die DSP gesteuerte Class-D-Verstärkung des CURV 500

mit Limiter, Schutz gegen Kurzschluss, Überhitzung und Überspannung sowie einen 4-Kanal-Mixer mit 16 digitalen Effekt-Presets und Bluetooth

. Combo- und speakON-kompatible Buchsen bieten umfangreiche Anschlussmöglichkeiten, dazu besitzt der Subwoofer 4 digitale System-Presets, einen M20-Gewindeflansch und 3 ergonomische Tragegriffe. In 3 Sets für den mobilen und fixen Einsatz erhältlich, zeichnet sich die bequeme Gesamtlösung CURV 500

durch geringes Gewicht und eine breite, weitreichende Abstrahlung aus.19 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

Allgemeine Hinweise Der Subwoofer des LD Systems CURV 500

Array-Systems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Um eine ausreichende Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden. Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten, CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabelrollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen durch lose Kabel zu vermeiden. Stellen Sie das Gerät niemals direkt an einer Kante auf. Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als letztes Gerät ein und als erstes Gerät aus. AUFBAU Um eine Vielzahl verschiedener Konfigurationsmöglichkeiten zu ermöglichen, ist das LD Systems CURV 500

Array-System modular aufgebaut. Repräsentativ steht nachfolgend beschrieben der Aufbau des LD CURV 500

ES Entertainer Sets. Beispiele weiterer Sets finden Sie auf den folgenden Seiten dieser Anleitung. Das LD CURV 500

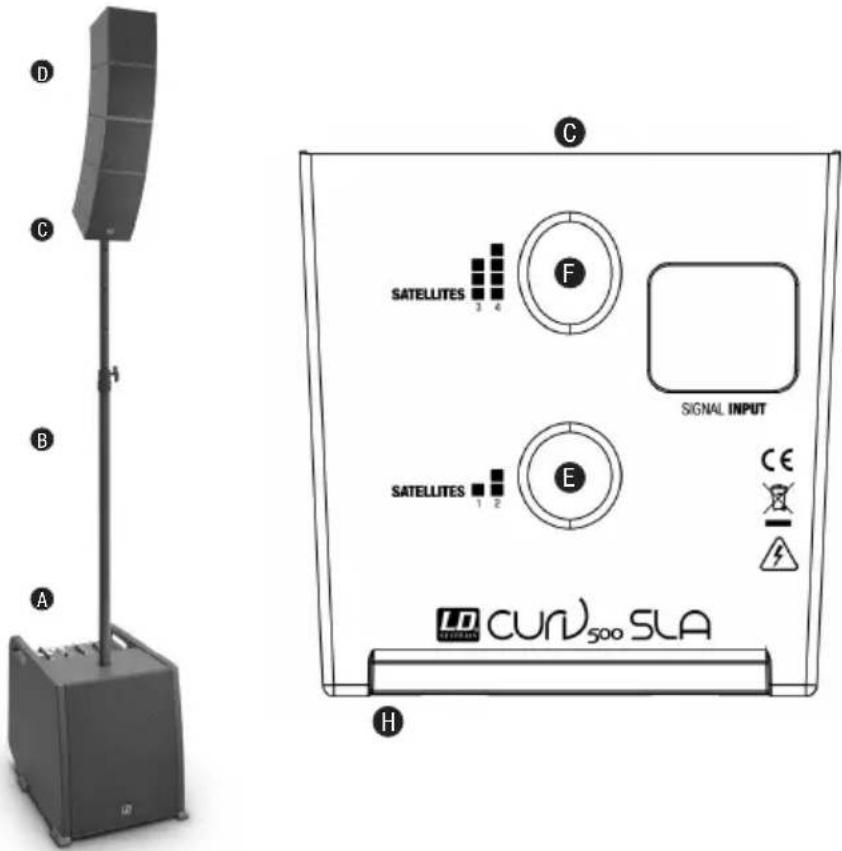

ES Entertainer Set besteht aus 4 Komponenten: A. Subwoofer mit Mischpult, integriertem DSP (Digitaler Signalprozessor) und Class-D Endstufen für die Systemkomponenten. B. Höhenverstellbare Distanzstange. C. SmartLink

Adapter als Basis für bis zu 4 CURV 500

Array Satelliten mit patentiertem Klick-Mechanismus und WaveAhead

Technologie. Nachdem der Subwoofer (A) an einer geeigneten Stelle aufgestellt wurde, wird die Distanzstange (B) auf den Subwoofer aufgeschraubt (Flansch auf der Oberseite). Bei der Verwendung von 1 oder 2 CURV 500

Satelliten stecken Sie nun den SmartLink

Adapter (C) mit dem hinteren Flansch (Markierung Satellite 1 + 2, aufrechte Position, Abb. E) oben auf die Distanzstange, bei der Verwendung von 3 oder 4 CURV 500

Satelliten mit dem vorderen Flansch (Markierung Satellite 3 + 4, nach vorn geneigte Position, Abb. F). Schieben Sie nun einen CURV 500

Satelliten (D) von hinten auf den SmartLink

Adapter (C) bis zum Anschlag, während Sie den gefederten Entriegelungsknopf an der Seite des Satelliten drücken. Achten Sie dabei darauf, dass die beiden Führungsschienen des Satelliten korrekt in die Nuten auf der Oberseite des SmartLink

Adapters eingeführt werden, um einen festen Sitz zu gewährleisten und die Verbindung der Kontakte beider Komponenten herzustellen. Lösen Sie nun den Druck auf den Entriegelungsknopf um ihn wieder in die Ursprungsposition zu bringen und die Verbindung zu verriegeln. Gehen Sie in der gleichen, zuvor beschriebenen Weise vor, um das System um weitere Satelliten zu erweitern. Verbinden Sie nun den Lautsprecher-Ausgang SATELLITE OUT des CURV 500

Subwoofers mit dem Lautsprecher-Eingang INPUT SIGNAL (G) des SmartLink

Adapters mit Hilfe des mitgelieferten Lautsprecherkabels. Beim Abbau gehen Sie bitte in umgekehrter Reihenfolge vor. Für die feste Installation und Desktop-Anwendung befindet sich auf der Rück- seite des SmartLink

Adapters ein Klemmblock-Anschluß (Abb. H, Klemmblock im Lieferumfang). Der Lautsprecher-Eingang INPUT SIGNAL (G) ist mit dem Klemmblock-Anschluß (H) parallel verkabelt.20 DEUTSCH ENGLISH FRANCAIS ESPAÑOLPOLSKI ITALIANO

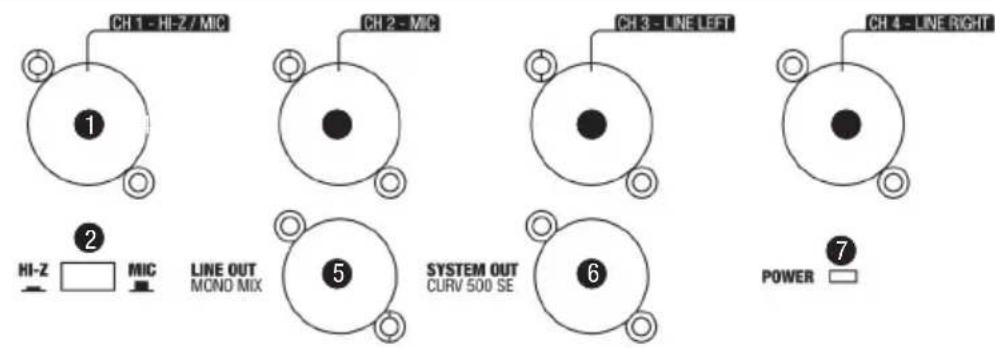

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Symmetrischer Mikrofon-, bzw. Instrumenten-Eingang (XLR / 6,3 mm Klinke Combo). Die Nutzung von unsymmetrischen Mikrofon- bzw. Instrumentenkabeln (Mono-Klinke) ist ebenfalls möglich. Achten Sie auf die Einstellung des Schalters 2, wie nachfolgend beschrieben. Hinweis: An der XLR-Eingangsbuchse liegt für die Spannungsversorgung eines Kondensatomikrofons eine 12V Phantomspeisung an.

HI-Z SCHALTER Bei der Verwendung des Kanals 1 als Mikrofonkanal, bringen Sie den HI-Z Schalter in die nicht heruntergedrückte Position. Als Instrumenten-Kanal genutzt (z.B. Gitarre), bringen Sie den HI-Z Schalter in die heruntergedrückte Position.

INPUT MIC Symmetrischer Mikrofon-Eingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Hinweis: An der XLR-Eingangsbuchse liegt für die Spannungsversorgung eines Kondensatomikrofons eine 12V Phantomspeisung an.

INPUT LINE 3 + 4 Symmetrische Line-Eingänge mit XLR / 6,3 mm Klinke Combo-Buchsen zum Anschließen eines Zuspielgeräts (z.B. Mischpult, Keyboard). Bei der Verwendung eines CURV 500

ES Entertainer Sets als Mono-Set (die Array Satelliten zusammen auf der Distanz-Stange montiert), muss der Schalter MONO / STEREO (26) auf dem Mischpult-Bedienfeld heruntergedrückt sein (MONO). Das anliegende Audio-Signal wird nun Mono summiert. Wird das CURV 500

ES Entertainer Set als Stereo-Set verwendet (Aufstellung von je 2 Array Satelliten links und rechts), bzw. das CURV 500

PS Power Set (Stereo) eingesetzt, bringen Sie den Schalter MONO / STEREO (26) in die nicht heruntergedrückte Position STEREO. Ein anliegendes Stereo Audio-Signal wird in Stereo ausgegeben. Letzteres gilt auch bei der Verwendung des LD CURV

Symmetrischer Line-Ausgang mit männlicher XLR-Buchse. Ausgabe des Mischpult Summen-Signals in Mono.21 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

Männliche 5-Pol XLR-Buchse zum Anschließen der CURV 500

SE Subwoofer Erweiterung, bzw. des CURV 500

PES Power Erweiterungs Sets. Bei der Verwendung der CURV 500

SE Subwoofer Erweiterung, muss der Schalter MONO / STEREO (26) auf dem Mischpult-Bedienfeld heruntergedrückt sein (MONO). Das anliegende Audio-Signal wird nun Mono summiert. Dient das CURV 500

PES Power Erweiterungs Set zur Errichtung eines Stereo-Beschallungssystems, bringen Sie den Schalter MONO / STEREO (26) in die nicht heruntergedrückte Position STEREO. Liegt ein Stereo-Signal an INPUT LINE 3 / 4 an, wird das Audio-Signal nun in Stereo ausgegeben.

POWER LED Die LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine der Betriebsspannung entsprechenden Sicherung. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

Ein- / Ausschalter für die Spannungszufuhr des Geräts.

Speakon kompatible Ausgänge für die Ansteuerung der LD CURV 500

Satelliten. Bis zu vier LD CURV 500® Satelliten können an jedem der Ausgänge simultan betrieben werden (z.B. für Sprachbeschallung). Bei der Verwendung eines CURV 500

ES Entertainer Sets als Mono-Set, verwenden Sie den Satelliten-Ausgang LEFT für die Ansteuerung der LD CURV 500 Satelliten und der Schalter MONO / STEREO (26) auf dem Mischpult-Bedienfeld muss heruntergedrückt sein (MONO). Wird das LD CURV 500

ES Entertainer Set als Stereo-Set (Aufstellung von je 2 LD CURV 500 Satelliten links und rechts), bzw. das LD CURV 500

AVS A/V Set verwendet, nutzen Sie beide Satelliten-Ausgänge LEFT und RIGHT für die Ansteuerung der LD CURV 500

Satelliten links und rechts und bringen den Schalter MONO / STEREO (26) in die nicht heruntergedrückte Position STEREO. Ein anliegendes Stereo Audio-Signal wird in Stereo ausgegeben. Der Einsatz des LD CURV 500

Power Sets als Stereo-Set (bzw. die Kombination von LD CURV 500

PES) erfordert die Verwendung des Satelliten-Ausgangs LEFT (links) für die Ansteuerung der LD CURV 500

Satelliten links. Die Ansteuerung der LD CURV 500

Satelliten rechts erfolgt durch den Satelliten-Ausgang des Erweiterungs-Subwoofers SATELLITE OUT RIGHT.

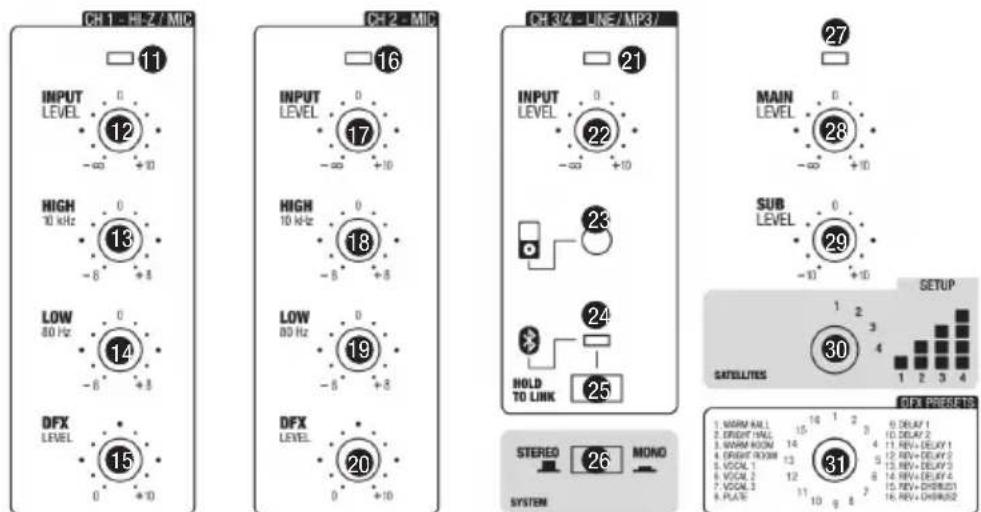

LED CH 1 Liegt ein Audio-Signal am Eingang von Kanal 1 (CH 1) an, leuchtet die Anzeige-LED grün, sobald die LED rot leuchtet, wird der Kanal an der Verzerrungsgrenze betrieben. Um Verzerrungen zu vermeiden, reduzieren Sie den Pegel am Lautstärkeregler (12) des Kanals 1.

LEVEL CH 1 Lautstärkeregler für den Kanal 1 (CH 1). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.22 DEUTSCH ENGLISH FRANCAIS ESPAÑOLPOLSKI ITALIANO

Equalizer Höhenband für den Kanal 1 (CH 1). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Bassband für den Kanal 1 (CH 1). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Regler für die Zumischung des Signals von Kanal 1 (Effekt Send) auf das interne digitale Effektgerät (Effektlautstärke Kanal 1). Die Auswahl des Effekt-Presets erfolgt mit Hilfe des Drehgebers DFX PRESETS Nr. 31.

LED CH 2 Liegt ein Audio-Signal am Eingang von Kanal 2 (CH 2) an, leuchtet die Anzeige-LED grün, sobald die LED rot leuchtet, wird der Kanal an der Verzerrungsgrenze betrieben. Um Verzerrungen zu vermeiden, reduzieren Sie den Pegel am Lautstärkeregler (17) des Kanals 2.

LEVEL CH 2 Lautstärkeregler für den Kanal 2 (CH 2). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

Equalizer Höhenband für den Kanal 2 (CH 2). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Equalizer Bassband für den Kanal 2 (CH 2). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

Regler für die Zumischung des Signals von Kanal 2 (Effekt Send) auf das interne digitale Effektgerät (Effektlautstärke Kanal 2). Die Auswahl des Effekt-Presets erfolgt mit Hilfe des Drehgebers DFX PRESETS Nr. 31.

LED CH 3 / 4 Liegt ein Audio-Signal am Eingang von Kanal 3 / 4 (CH3/4) an, leuchtet die Anzeige-LED grün, sobald die LED rot leuchtet, wird der Kanal an der Verzerrungsgrenze betrieben. Um Verzerrungen zu vermeiden, reduzieren Sie die Lautstärke des Zuspielgeräts (z.B. Keyboard, Mischpult), bzw. den Pegel am Lautstärkeregler 22.

Lautstärkeregler für den Kanal 3 / 4 (CH 3 / 4). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

AUX INPUT Stereo-Eingang mit 3,5mm Klinkenbuchse für ein Zuspielgerät (z.B. mp3-Player). Der Eingang ist parallel zu den Line-Eingängen 3 und 4 geführt. Die Lautstärkeneinstellung erfolgt mit Hilfe des Lautstärkereglers von Kanal 3 / 4 LEVEL CH 3/4, bzw. am Zuspielgerät.

BLUETOOTH LED Das Mischpult des LD CURV 500

Array Systems ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines anderen Bluetooth-Geräts (z.B. Smartphone) auf den LD CURV 500

Lautsprechern wiedergegeben werden können (maximale Entfernung zwischen beiden Geräten ca. 10 Meter). Ist kein Bluetooth-Gerät mit der internen Bluetooth-Einheit verbunden, blinkt die blaue Bluetooth-LED ca. alle 3 Sekunden zweimal kurz, während der Kopplungsbereitschaft blinkt die LED rythmisch ca. alle 0,5 Sekunden, leuchtet die Bluetooth-LED permanent, besteht eine Bluetooth-Verbindung und die Titelwiedergabe kann gestartet werden. Die Lautstärkeneinstellung erfolgt mit Hilfe des Lautstärkereglers von Kanal 3 / 4 LEVEL CH 3/4, bzw. am Zuspielgerät.23 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

Um die interne Bluetooth-Einheit mit einem Bluetooth-Gerät zu koppeln und zu verbinden, drücken und halten Sie den HOLD to LINK-Taster für ca. 3 Sekunden bis die Bluetooth-LED (24) rythmisch blinkt (ca. 2 Hz), aktivieren Bluetooth auf Ihrem Bluetooth-Gerät und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD CURV500

“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD to LINK-Taster abermals für ca. 3 Sekunden.

MONO / STEREO Um das Ausgans-Signal des Mischpults Mono summiert auszugeben, bringen Sie den Schalter MONO / STEREO in die heruntergedrückte Position MONO. Ist der Schalter MONO / STEREO nicht heruntergedrückt, wird das Ausgangs-Signal in Stereo ausgegeben.

MAIN LED Liegt ein Audio-Signal am Summenkanal an, leuchtet die Anzeige-LED grün. Sobald das LD CURV 500

Array System im Grenzbereich betrieben wird, leuchtet die Anzeige-LED rot. Kurzzeitiges Aufleuchten ist dabei unkritisch, da der interne Audio-Limiter Übersteuerungen ausregelt. Dauerhaftes Leuchten sollte durch Absenken des Eingangspegels vermieden werden.

MAIN LEVEL Lautstärkeregler des Summenkanals. Nach links gedreht wird die Gesamtlautstärke abgesenkt, nach rechts gedreht angehoben.

SUB LEVEL Einstellung des Lautstärkeverhältnisses des Subwoofers zu den Satelliten-Lautsprecher.

DSP PRESETS Da die Möglichkeit besteht, die Anzahl der angeschlossenen LD CURV 500

Satelliten zu variieren (1 - 4 Stück), müssen die DSP- Einstellungen entsprechend angepasst werden, um eine homogene Klangabstrahlung für alle vier Variationen zu erzielen (Equalizer-Einstellungen und Anpassung des Bass-Pegels). Stellen Sie den Drehgeber auf die Zahl 1, wenn Sie lediglich einen Satelliten in dem LD CURV 500

System betreiben möchten (1 Stück Mono, oder 1 Stück jeweils links und rechts Stereo). Gehen Sie in gleicher Weise vor, wenn Sie 2, 3, oder 4 Satelliten in dem System betreiben möchten.

DFX PRESETS 16 verschiedene Effekt-Presets stehen Ihnen zur Verfügung. Verwenden Sie den Drehgeber, um wunschgemäß eines der Presets auszuwählen.

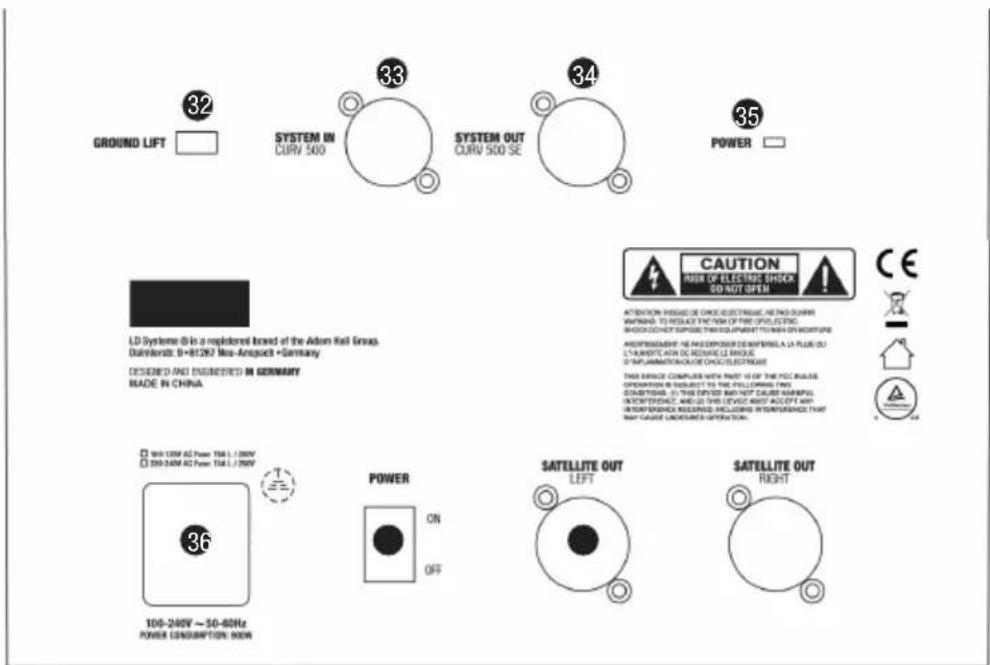

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Die Subwoofer-Erweiterung LD CURV 500

SE dient einzeln eingesetzt dazu, die Bassabstrahlung des LD CURV 500

Array Systems zu ergänzen. Darüber hinaus ermöglicht die Subwoofer-Erweiterung den Anschluss zusätzlicher LD CURV 500

Satelliten. Die intelligente Signal-Ansteuerung erfolgt durch den im LD CURV 500

S Subwoofer integrierten DSP (Digitaler Signalprozessor) via des 5-Pol XLR Systemkabels, zusätzliche System-Einstellungen müssen somit nicht vorgenommen werden.

GROUND LIFT Diese Funktion kann Brummschleifen verhindern, sobald die Subwoofer LD CURV 500

SE an unterschiedlichem Erdungspotential angeschlossen werden.

Weibliche 5-Pol XLR-Buchse zum Anschließen des CURV 500

S Subwoofers (SYSTEM OUT Nr. 6 -> SYSTEM IN Nr. 33). Ein 5-Pol XLR Systemkabel ist im Lieferumfang enthalten. Hinweis: Verwenden Sie ausschließlich abgeschirmte 5-Pol XLR-Kabel mit parallel geführten Signalleitungen und voller Pinbelegung. Im Handel erhältliche konfektionierte 5-Pol XLR-Kabel verfügen nicht unbedingt über die notwendige volle Pinbelegung. Bei der Verwendung des CURV 500

SE als Subwoofer Erweiterung, muss der Schalter MONO / STEREO (26) auf dem Mischpult-Bedienfeld des LD CURV 500

S Subwoofers heruntergedrückt sein (MONO). Das anliegende Audio-Signal wird nun Mono summiert. Dient das CURV 500

PES Power Erweiterungs Set zur Errichtung eines Stereo-Beschallungssystems, bringen Sie den Schalter MONO / STEREO (26) in die nicht heruntergedrückte Position STEREO. Liegt ein Stereo-Signal an INPUT LINE 3 / 4 des LD CURV

S Subwoofers an, wird das Audio-Signal nun in Stereo ausgegeben.

Männliche 5-Pol XLR-Buchse zum Anschließen einer zusätzlichen CURV 500

SE Subwoofer Erweiterung, bzw. des CURV 500

PES Power Erweiterungs Sets.

POWER LED Die LED leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine der Betriebsspannung entsprechenden Sicherung. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

Ein- / Ausschalter für die Spannungszufuhr des Geräts.

Speakon kompatibler Ausgang für die Ansteuerung von bis zu vier LD CURV 500

Satelliten. Der Einsatz des LD CURV 500

PS Power Sets als Stereo-Set (bzw. die Kombination von LD CURV 500

PES) erfordert die Verwendung des Satelliten-Ausgangs LEFT (links) des LD CURV 500

S Subwoofers für die Ansteuerung der LD CURV 500

Satelliten links. Die Ansteuerung der LD CURV 500

Satelliten rechts erfolgt durch den Satelliten-Ausgang des Erweiterungs-Subwoofers LD CURV 500

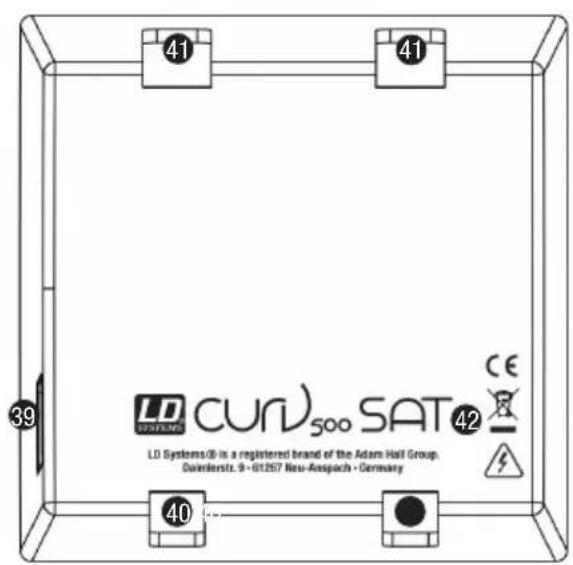

ENTRIEGELUNGSKNOPF Schieben Sie einen CURV 500

SAT) von hinten auf den SmartLink

SLA) bis zum Anschlag, während Sie den gefederten Entriegelungsknopf an der Seite des Satelliten drücken. Achten Sie dabei darauf, dass die beiden Führungsschienen des Satelliten (40) korrekt in die Nuten (41) auf der Oberseite des SmartLink

Adapters, bzw. des unteren Satelliten eingeführt werden, um einen festen Sitz zu gewährleisten und die Verbindung der Kontakte beider Komponenten herzustellen. Lösen Sie nun den Druck auf den Entriegelungsknopf um ihn wieder in die Ursprungsposition zu bringen und die Verbindung zu verriegeln. Gehen Sie in der gleichen, zuvor beschriebenen Weise vor, um das System um weitere Satelliten zu erweitern.

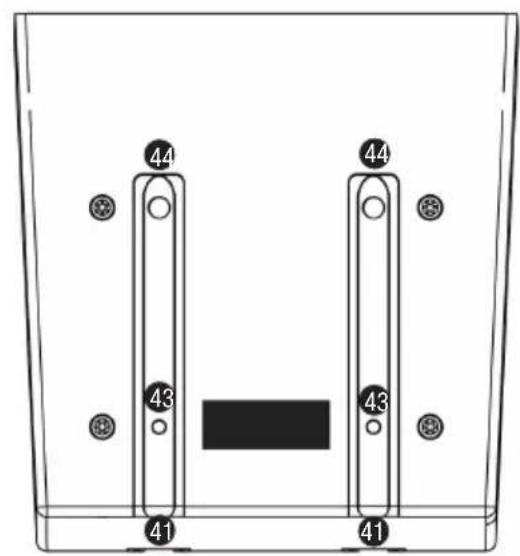

FÜHRUNGSSCHIENE LD CURV 500 SATELLIT

M3 GEWINDE M3 Gewinde zum Sichern der LD CURV 500

Satelliten bei der Festinstallation.

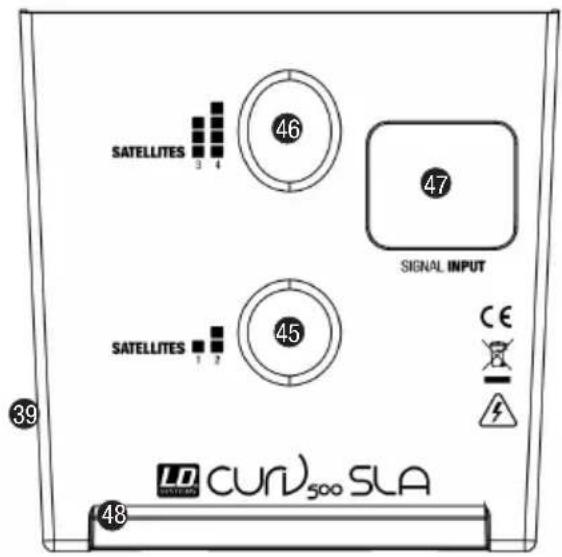

SATELLITE 1 / 2 Flansch für 1 bis 2 Satelliten (aufrechte Position).

SATELLITE 3 / 4 Flansch für 3 bis 4 Satelliten (nach vorn geneigte Position).

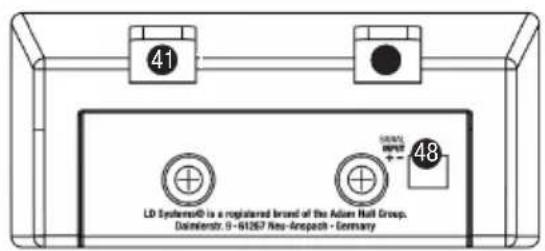

INPUT SIGNAL Speakon-kompatibler Lautsprecher-Eingang. Der Lautsprecher-Eingang INPUT SIGNAL (47) ist mit dem Klemmblock-Anschluß (48) parallel verkabelt.

KLEMMBLOCK-ANSCHLUSS Klemmblock-Anschluss für die Festinstallation und Desktop-Anwendung (Klemmblock im Lieferumfang). Der Lautsprecher-Eingang INPUT SIGNAL (47) ist mit dem Klemmblock-Anschluß (48) parallel verkabelt.

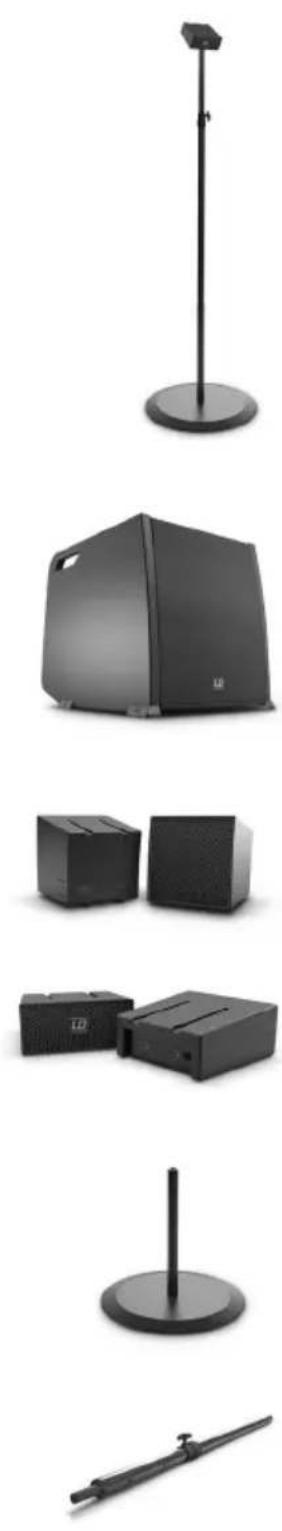

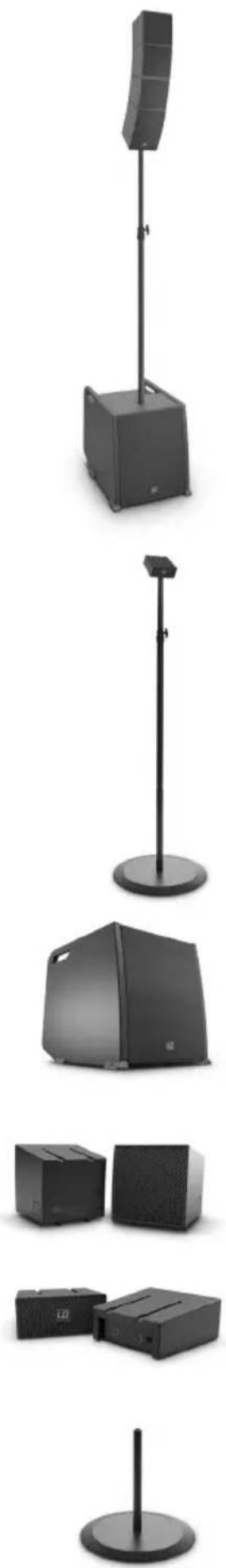

SETS, ERWEITERUNGEN UND ZUBEHÖR

Set enthält: 1x LD CURV 500

DB Distanzstange 1x LD CURV 500

SAT Satellit 1x LD CURV 500

CABLE1 Lautsprecherkabel mit Speakon-kompatiblen Steckern (2,2 m) 1x Netzkabel LD CURV 500

Set enthält: 1x LD CURV 500

SE Subwoofer-Erweiterung 2x LD CURV 500

DB Distanzstange 2x LD CURV 500

SAT Satellit 1x LD CURV 500

CABLE1 Lautsprecherkabel mit Speakon-kompatiblen Steckern (2,2 m) 2x Netzkabel LD CURV 500

AVS(W) Set enthält: 1x LD CURV 500

CABLE2 Lautsprecherkabel Speakon-kompatibler Stecker auf Klemmblock (3 m) 1x Netzkabel27 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

PES(W) Set enthält: 1x LD CURV 500

SE Subwoofer-Erweiterung 1x LD CURV 500

DB Distanzstange 1x LD CURV 500

SAT Satellit 1x LD CURV 500

CABLE1 Lautsprecherkabel mit Speakon-kompatiblen Steckern (2,2 m) 1x Netzkabel LD CURV 500

STS Set enthält: 1x LD CURV 500

SSB Stativ-Basis 1x LD CURV 500

DB Distanzstange 1x LD CURV 500

CABLE4 Lautsprecherkabel mit Speakon-kompatiblen Steckern (8 m) LD CURV 500

SE(W) Subwoofer-Erweiterung inkl. Netzkabel LD CURV 500

Distanzstange LD CURV 500

Stativ-Basis + Distanzstange LD CURV 500

CABLE1 Lautsprecherkabel mit Speakon-kompatiblen Steckern (2,2 m) LD CURV 500

CABLE2 Lautsprecherkabel Speakon-kompatibler Stecker auf Klemmblock (3 m) LD CURV 500

CABLE4 Lautsprecherkabel mit Speakon-kompatiblen Steckern (8 m) LD CURV 500

SATBAG Transporttasche für 4x Satellit + 2x SmartLink

SUBPC Transport-Trolley für CURV 500

CMB Deckenmontagehalterung für CURV 500

WMB(W) Wandmontagehalterung für CURV 500

TMB Trussmontageadapter für CURV 500 Satelliten (Trussklemme nicht im Lieferumfang enthalten)29 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

TECHNISCHE DATEN Modellbezeichnung CURV500ES CURV500AVS CURV500PS Typ: Mobiles Array-System – Entertainer-Set Mobiles Array-System – AV-Set Mobiles Array-System – Power-Set Nennleistung (RMS): 460 W 380 W 920 W Anzahl Satelliten: 4 2 8 Anzahl Adapter: 1 2 2 Anzahl Subwoofer: 1 1 2 Max. Dauerschalldruck (SPL): 122 dB 116 dB 128 dB Max. Schalldruck (Peak): 128 dB 122 dB 134 dB Subwoofer 500S/SE: 10"-Bassreflex Satellit: Mitteltöner: 1 x 4" / Hochtöner: 3 x 1" mit WaveAhead

-Technologie / 16 Ohm Frequenzgang: 47 Hz – 20 kHz Abstrahlwinkel (H x V): 110° horizontal, 10° vertikal (je Satellit) Verstärker: Class D Leistung (RMS/Peak): Subwoofer: 300 W / 1200 W Satellit: 2 x 160 W / 2 x 640 W Subwoofer: 300 W / 1200 W Satellit: 2 x 160 W / 2 x 640 W Subwoofer-Erweiterung: 300 W / 1200 W, 1 x 160 W / 1 x 640 W (Satellit) Schutzschaltungen: DSP-basierter Multiband-Limiter; Kurzschluss, Überhitzung, Überlastung Merkmale Subwoofer 500S: 4-Kanal-Mixer, Bluetooth

-System Gehäusematerial Satelliten: Druckguss-Aluminium Oberfläche Satelliten: Pulverbeschichtung Merkmale SmartLink

-Ad- apter: 2 x 16-mm-Flansch, 4 x M6-Gewinde für optionale Wand-/Decken-/Traversen-Montage, SmartLink

System, 4 Gummifüße für die Tischaufstellung SmartLink

-Ad- apter: Pulverbeschichtung Stromversorgung: Schaltnetzteil mit Leistungsfaktorkorrektur (PFC) Netzanschluss: IEC Betriebsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme (Max.): 900 W Temperaturbereich: 0°C – 50°C30 DEUTSCH ENGLISH FRANCAIS ESPAÑOLPOLSKI ITALIANO

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. Luftfeuchtigkeit: 10% – 70% rel. (nicht kondensierend) Abmessungen Subwoofer (B x H x T): 325 x 383 x 491 mm Abmessungen Satellit (B x H x T): 122 x 122 x 122 mm Abmessungen Smart- Link

PES (Power Erweiterungs Set).

SLA(W) Adapter SmartLink

DB分隔棒 1x LD CURV 500

SAT卫星扬声器 1x LD CURV 500

SAT卫星扬声器 1x LD CURV 500

DB分隔棒 1x LD CURV 500

SAT卫星扬声器 1x LD CURV 500

DB分隔棒 1x LD CURV 500

SAT衛星揚聲器 1x LD CURV 500

DB分隔棒 1x LD CURV 500

SAT衛星揚聲器 1x LD CURV 500

DB分隔棒 1x LD CURV 500
