产品类型	线阵列低音炮扩展
品牌	LD Systems
型号	Curv 500 SE
类别	扬声器（低音炮）
尺寸（长 x 高 x 深）	325 x 383 x 491 毫米
重量	16.5 千克
电源	100-240 V，50/60 Hz，最大900 W
扬声器	低音反射，10英寸（25厘米）
放大器	D类，300 W RMS / 1200 W 峰值
频率响应	47 Hz – 20 kHz
连接器	1x 卫星输出（Speakon），1x 系统输入（5针XLR），1x 系统输出（5针XLR），IEC电源输入
控制	接地提升选择器
指示灯	电源LED
主要功能	低音扩展，接地提升选择器，M20螺纹孔，3个人体工学手柄
箱体材料	胶合板，表面结构漆处理
维护与清洁	使用干布。请勿使用化学或研磨性产品。清洁前拔掉电源。
安全	请勿打开设备。所有维修应交由合格人员。遵守电压和接地指示。
备件与可维修性	联系授权维修中心。保险丝可更换（同型号同规格）。
包含配件	电源线
一般信息	模块化系统，兼容Curv 500 S低音炮和Curv 500 SAT卫星音箱。仅用于低音补充。

常见问题 - Curv 500 SE LD Systems

如何将Curv 500 SE扩展连接到主低音炮？

使用附带的5针XLR系统线缆将主低音炮（Curv 500 S）的SYSTEM OUT输出连接到扩展的SYSTEM IN输入。使用单个扩展时，请确保主低音炮的MONO/STEREO选择器处于MONO位置。

如何通过蓝牙配对智能手机？

按住主低音炮（Curv 500 S）上的HOLD TO LINK按钮约3秒，直到蓝牙LED快速闪烁。打开智能手机的蓝牙，在设备列表中选择'LD CURV500'。连接成功后蓝牙LED常亮。

最多可以连接多少个卫星音箱？

每个卫星输出（LEFT或RIGHT）最多可连接4个LD Curv 500 SAT卫星音箱。总共有两个低音炮时，系统最多可管理8个卫星音箱（每侧4个）。

如何清洁设备？

拔掉设备电源。使用干燥的无绒布擦拭表面。切勿使用溶剂、研磨产品或液体。避免水进入内部。

保险丝烧断怎么办？

通过电源插座上的保险丝座更换为同型号同规格的保险丝（外壳上标明）。如果保险丝再次烧断，请联系授权维修中心。

如何调节接地提升选择器？

GROUND LIFT选择器（在Curv 500 SE扩展上）可以切断音频信号的地线，以消除嗡嗡声（接地回路）。尝试两个位置以确定哪个能降低噪音。

有哪些DSP预设可用？

主低音炮（Curv 500 S）提供4个DSP预设（位置1至4），对应连接的卫星音箱数量（每侧1至4个）。SE扩展没有预设；它由主低音炮自动配置。

如何将卫星音箱安装到SmartLink适配器上？

将卫星音箱从后面推入SmartLink适配器，使导轨与槽对齐。按下弹簧锁按钮，然后松开以锁定。确保电气接触良好。

有哪些重要的安全注意事项？

切勿打开设备（有触电危险）。仅使用稳定的支架。低音炮后方至少留出50厘米用于通风。避免接触水或热源。

如何搬运系统？

使用低音炮的3个人体工学手柄和可选运输袋（例如用于卫星音箱的LD Curv 500 SATBAG）。确保系统固定牢固，避免失控移动。

用户手册 Curv 500 SE LD Systems

LD CURV 500 ^® 套件、扩展部分和配件 96-98

技术数据 99-100

制造商声明 100

设置示例 115-116

漢字

安全提示 101-102

引言 102

安裝 103

連接器、操作顯示元件 104-109

LD CURV 500 ^® 套件、擴展部分和配件 109-112

技術資料 113-114

製造商聲明 114

設定範例 115-116

ENGLISH

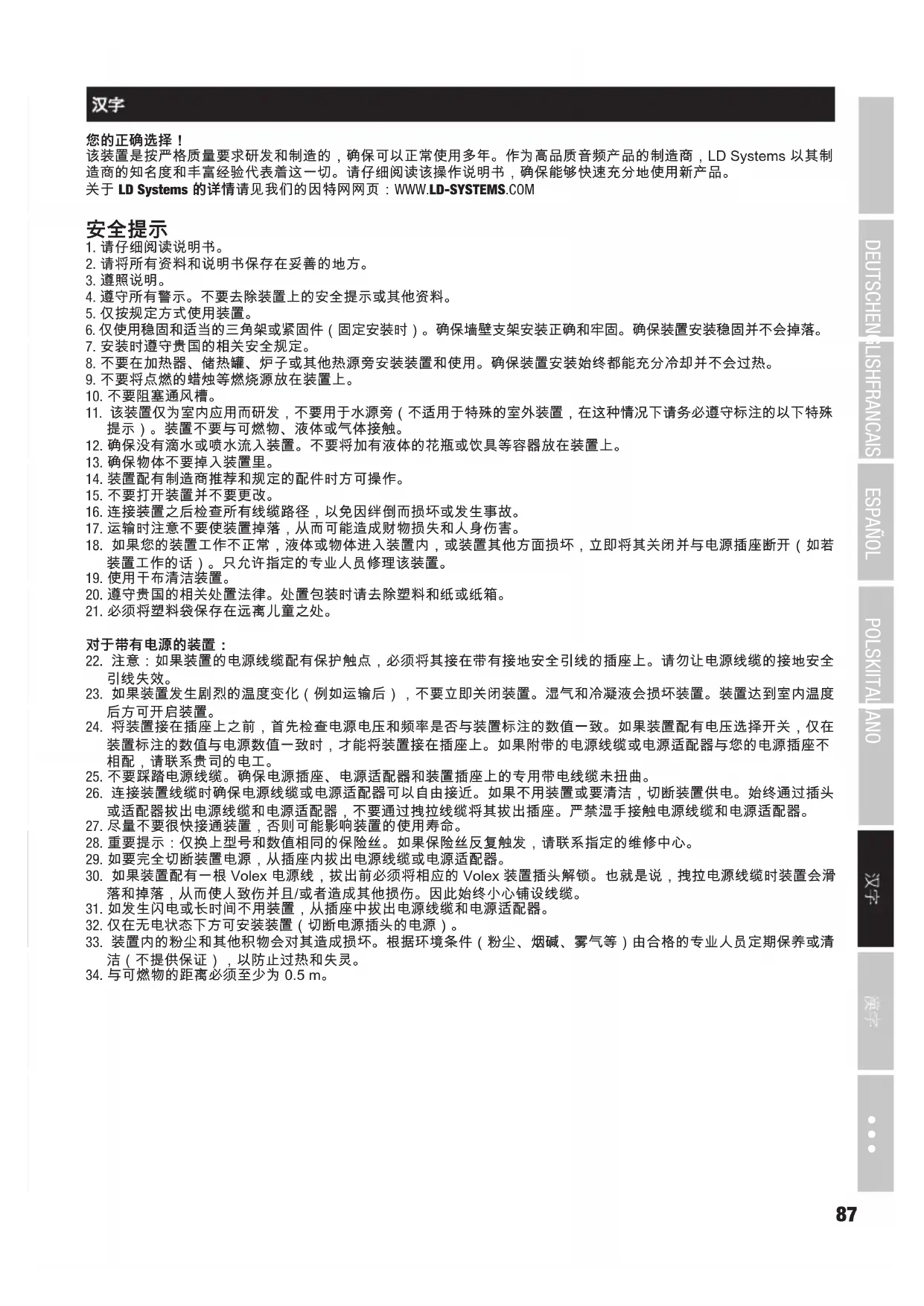

该装置是按严格质量要求研发和制造的，确保可以正常使用多年。作为高品质音频产品的制造商，LD Systems 以其制造商的知名度和丰富经验代表着这一切。请仔细阅读该操作说明书，确保能够快速充分地使用新产品。

关于 LD Systems 的详情请见我们的因特网网页：WWW.LD-SYSTEMS.COM

安全提示

1. 请仔细阅读说明书。

2. 请将所有资料和说明书保存在妥善的地方。

3. 遵照说明。

4. 遵守所有警示。不要去除装置上的安全提示或其他资料。

5. 仅按规定方式使用装置。

6. 仅使用稳固和适当的三角架或紧固件（固定安装时）。确保墙壁支架安装正确和牢固。确保装置安装稳固并不会掉落。

7. 安装时遵守贵国的相关安全规定。

8. 不要在加热器、储热罐、炉子或其他热源旁安装装置和使用。确保装置安装始终都能充分冷却并不会过热。

9. 不要将点燃的蜡烛等燃烧源放在装置上。

10. 不要阻塞通风槽。

11. 该装置仅为室内应用而研发，不要用于水源旁（不适用于特殊的室外装置，在这种情况下请务必遵守标注的以下特殊提示）。装置不要与可燃物、液体或气体接触。

12. 确保没有滴水或喷水流入装置。不要将加有液体的花瓶或饮具等容器放在装置上。

13. 确保物体不要掉入装置里。

14. 装置配有制造商推荐和规定的配件时方可操作。

15. 不要打开装置并不要更改。

16. 连接装置之后检查所有线缆路径，以免因绊倒而损坏或发生事故。

17. 运输时注意不要使装置掉落，从而可能造成财物损失和人身伤害。

18. 如果您的装置工作不正常，液体或物体进入装置内，或装置其他方面损坏，立即将其关闭并与电源插座断开（如若装置工作的话）。只允许指定的专业人员修理该装置。

19. 使用干布清洁装置。

20. 遵守贵国的相关处置法律。处置包装时请去除塑料和纸或纸箱。

21. 必须将塑料袋保存在远离儿童之处。

对于带有电源的装置：

1. 注意：如果装置的电源线缆配有保护触点，必须将其接在带有接地安全引线的插座上。请勿让电源线缆的接地安全引线失效。

2. 如果装置发生剧烈的温度变化（例如运输后），不要立即关闭装置。湿气和冷凝液会损坏装置。装置达到室内温度后方可开启装置。

3. 将装置接在插座上之前，首先检查电源电压和频率是否与装置标注的数值一致。如果装置配有电压选择开关，仅在装置标注的数值与电源数值一致时，才能将装置接在插座上。如果附带的电源线缆或电源适配器与您的电源插座不相配，请联系贵司的电工。

4. 不要踩踏电源线缆。确保电源插座、电源适配器和装置插座上的专用带电线缆未扭曲。

5. 连接装置线缆时确保电源线缆或电源适配器可以自由接近。如果不用装置或要清洁，切断装置供电。始终通过插头或适配器拔出电源线缆和电源适配器，不要通过拽拉线缆将其拔出插座。严禁湿手接触电源线缆和电源适配器。

6. 尽量不要很快接通装置，否则可能影响装置的使用寿命。

7. 重要提示：仅换上型号和数值相同的保险丝。如果保险丝反复触发，请联系指定的维修中心。

8. 如要完全切断装置电源，从插座内拔出电源线缆或电源适配器。

9. 如果装置配有一根 Volex 电源线，拔出前必须将相应的 Volex 装置插头解锁。也就是说，拽拉电源线缆时装置会滑落和掉落，从而使人致伤并且/或者造成其他损伤。因此始终小心铺设线缆。

10. 如发生闪电或长时间不用装置，从插座中拔出电源线缆和电源适配器。

11. 仅在无电状态下方可安装装置（切断电源插头的电源）。

12. 装置内的粉尘和其他积物会对其造成损坏。根据环境条件（粉尘、烟碱、雾气等）由合格的专业人员定期保养或清洁（不提供保证），以防止过热和失灵。

13. 与可燃物的距离必须至少为 0.5 m。

注意

严禁取下防护板，否则产生电击危险。装置内没有操作人员可以修理或保养的的零部件。仅让合格的维修人员进行保养和修理。

等边三角形闪电标志警告装置内存在会引起电击的未绝缘危险电压。

带有感叹号的等边三角形标志表示重要的操作保养提示。

警告：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守本國相關事故防範法律法規。作為生產商，Adam Hall 有義務明確告知使用者可能面對的健康損害風險。

高音量及持續收聽可能損傷聽力：使用本產品過程中，可能產生很高的聲壓，可能對藝術表演者、員工、觀眾的聽力產生不可逆的損傷。

請勿在高音量情況下長時間收聽，儘量避免損傷聽力。

高音量本身即便時間短也可能造成聽力損傷。請將音量控制在舒適範圍內。

* CURV500S、CURV500SE 適用於以下電磁環境：住宅、商業、輕工業環境、邊遠地區。本產品不適合用機架安裝。
* 接通電流峰值：8.86 A
* 本設備符合FCC（美國聯邦傳播委員會）第15條法律規定。使用時，需滿足兩個條件：(1) 本設備不得產生相互干擾；(2) 本設備必須接受任何外部干擾，包括運行時出現的意外影響。未經法律規定的相關負責人明確許可，擅自對本品進行改造、變更，將取消使用許可。

注意：本品已經過檢測，符合FCC第15條規定的B類電子產品極限值的要求。這些極限值可為住宅室內安裝提供足夠的抗干擾保護。本設備會產生、使用、發射出高頻能量。不按生產商指示安裝和運行，可能對無線電、電視接收產生干擾。這種情況下，我們無法保證不會出現干擾。若本設備對無線電、電視接收產生的干擾，且可透過開、關本產品來驗證這種干擾，使用者則可嘗試透過以下其中一種或多種措施來消除干擾：

• 重新校準接收天線，或者將其換個位置。
• 加大本設備與接收裝置之間的間距。
• 將本設備接到另一個不與接收裝置連接的電路中。
• 若問題未解決，請聯絡經銷商或有經驗的無線電、電視技術人員。

引言

CURV 500 ^® 结构紧凑、运输方便，它是一个易于设定的阵列系统，带有最多4个联锁卫星扬声器，该系统可用一个SmartLink ^® 适配器操作。元件尺寸只有12 x 12 cm，采用WaveAhead ^® 技术并配有LD Systems，一个4"和三个1"驱动器可以高的压力和动力学确保连续而详细的播放。

10"低音反射式低音炮装有DSP控制的D级CURV 500®放大器，CURV 500配有限制器，可防止短路、过热和高压，并装有一个带有16项数字式预设效果的四通道混频器和蓝牙®。与Combo和speakON兼容的插座具有诸多的连接方式，为此低音炮配有四个数字式系统预设功能、一个M20螺纹法兰和三个符合人机工程原理的把手。在用于移动式和固定式应用场合的三个套件中，舒适的CURV 500®具有重量轻、辐射范围大、距离远的特点。

一般說明

调试前必须 LD Systems CURV 阵列系统的低音炮垂直放在平整面的支脚上。由于存在整个系统失控移动的危险，请勿在滚动车上操作该系统。如此可能引起事故和损坏。为了确保充分冷却，操作时必须在低音炮背面与墙壁等其他物体之间至少保持50 cm 的距离。请确保系统以及连接的调音台、CD 播放机等设备与音频和电源连接器连接正确。仅使用直径适当且完好的缆线，并将缆线卷完全展开。必要时请使用缆线桥架，以避免因雷电松动而绊倒的情况。请勿将此设备直接安装在边线。请勿将低音炮放在桌子上。为了在打开所连接的设备时避免不必要的背景噪音，请总是将您的系统作为最后一个打开并作为第一个开关。

安装

CURV 500 ^® LD 阵列系统采用模块式结构，可以实现诸多的不同设置。下述结构的 LD CURV 500 ^® ES Entertainer Set 系统具有代表性。其他套件的示例见该说明书的后面几页。

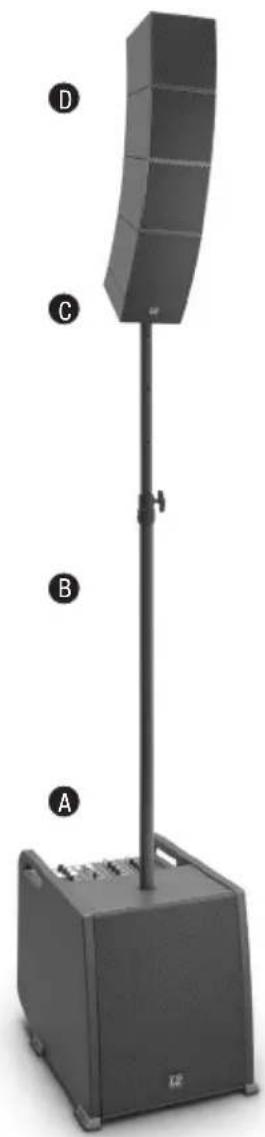

LD CURV 500 ^® ES Entertainer Set 由四个部分构成：

A.带有调音台的一体式 DSP（数字式信号处理器）低音炮和用于系统元件的 D 级末级。
B.高度可调的分隔棒。
C. SmartLink®适配器作为4个CURV 500®阵列卫星的基座。
D. 4 个 CURV 500 ^® 阵列卫星采用取得专利的点击机构和 WaveAhead ^® 技术。

在低音炮(A)安装在适当位置之后,将分隔棒(B)旋到低音炮(上侧的法兰)上。使用1个或2个CURV 500 ^ 卫星扬声器时,将带有后部法兰(卫星扬声器1+2的标记,垂直位置,插图E)的SmartLink ^ 适配器(C)插到分隔棒的上部,使用带有前部法兰(卫星扬声器3+4的标记,前倾位置,插图F)的3个或4个CURV 500 ^ 卫星扬声器。这时在按下卫星扬声器一侧的弹性开锁钮时,将一个CURV 500 ^ 卫星扬声器(D)从后侧推到SmartLink ^ 适配器(C)的止挡处。注意将卫星扬声器的两个导轨正确插入到SmartLink ^ 适配器上侧的槽子中,确保安装牢固和两个元件触头的连接。这时去除开锁钮上的压力,将开锁钮重新移到原始位置并锁紧接头。按以上所述的相同方式进行,为系统再扩展一些卫星扬声器。这时借助附带的扬声器缆线将CURV 500 ^ 低音炮的扬声器输出端SATELLITE OUT与SmartLink ^ 适配器的扬声器输入端INPUT SIGNAL(G)连接在一起。卸下时请按相反顺序进行。固定安装和在桌面上使用时,SmartLink ^ 适配器的背面装有一个接线盒接头(插图H,接线盒在供货范围内)。扬声器输入端INPUT SIGNAL(G)用缆线与接线盒接头(H)并联连接。

对称麦克风或仪器输入端（XLR/6.3毫米插孔Combo）。也可使用非对称的麦克风或仪器缆线（单声道插孔）。注意按以下所述的那样调节开关2。提示：XLR输入插孔上有一个用于对电容式麦克风供电的12V幻像电源。

② HI-Z 开关

将通道 1 用作麦克风通道时将 HI-Z 开关移到未按下的位置。用作仪器通道（例如吉他），将 HI-Z 开关移到按下的位置。

③ INPUT MIC

对称麦克风输入端（XLR/6.3 mm 插孔 Combo）。亦可使用非对称的麦克风缆线（单通道插孔）。提示：XLR 输入插孔上有一个用于对电容式麦克风供电的 12V 幻像电源。

4 INPUT LINE 3 + 4

带有 XLR/6.3 mm 插孔 Combo 插座的对称线路输入端用于连接源播放机（例如调音台、键盘）。将 CURV 500® ES Entertainer Sets 用作单声道套件（将阵列卫星一起装在分隔棒上）时，必须按下调音台操作面板上的开关 MONO / STEREO（单声道/双声道）(26)（单声道）。这时施加的音频信号合成为单声道。如将 CURV 500® ES Entertainer Set 用作双声道套件（左右分别安装 2 个阵列卫星）或使用 CURV 500® PS Power Set（双声道），将 MONO / STEREO 开关 (26)移到未按下的位置 STEREO（双声道）。施加的双声道音频信号被输出为双声道。后者适用于使用 LD CURV 500® AVS 双声道 A/V 套件（开关 26 -> 双声道）的情形。

5 LINE OUT MONO MIX

带有 XLR 公螺纹接头的对称线路输出端。将调音台复合信号输出为单声道。

6 SYSTEM OUT CURV 500 SE

5 极 XLR 公螺纹接头用于连接 CURV 500 ^® SE 低音炮扩展部分或 CURV 500 ^® PES 电源扩展套件。使用 CURV 500 ^® SE 低音炮扩展部分时必须按下调音台操作面板上的 MONO / STEREO 开关 (26)（单声道）。这时施加的音频信号合成为单声道。如果 CURV 500 ^® PES 电源扩展套件用于建立双声道扩音系统，将 MONO / STEREO 开关 (26) 移到未按下的位置 STEREO（双声道）。如果 INPUT LINE 3/4 上有双声道信号，将音频信号输出为双声道。

7 POWER LED

一旦装置正确接上电源并开启，LED 指示灯就会发亮。

8 电源插座和保险丝座

带有集成保险丝座的 IEC 电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

⑨ 电源開/關 (POWER ON / OFF)

装置的供电开关。

10 SATELLITE OUT LEFT / RIGHT

与 Speakon 兼容的输出端用于控制 LD CURV 500 ^® 卫星扬声器。每个输出端的四个 LD CURV 500 ^® 卫星扬声器可以同步运行（例如用于扩音）。将 CURV 500 ^® ES Entertainer Sets 用作单声道套件时使用卫星输出端 LEFT 控制 LD CURV 500 卫星扬声器，必须按下调音台操作面板上的 MONO / STEREO 开关(26)（单声道）。如将 LD CURV 500 ^® ES Entertainer Set 用作双声道套件（左右分别布置 2 个 LD CURV 500 卫星扬声器）或使用 LD CURV 500 ^® AVS A/V 套件，使用左右两个卫星输出端控制 LD CURV 500 ^® 卫星扬声器并将 MONO / STEREO 开关(26)移到未按下的位置 STEREO（双声道）。施加的双声道音频信号被输出为双声道。如将 LD CURV 500 ^® PS Power Set 用作双声道套件（或将 LD CURV 500 ^® ES 和 LD CURV 500 ^® PES 组合在一起），需要使用卫星输出端（左侧）控制左侧 LD CURV 500 ^® 卫星扬声器。通过扩展低音炮 SATELLITE OUT RIGHT 的卫星输出端控制右侧 LD CURV 500 ^® 卫星扬声器。

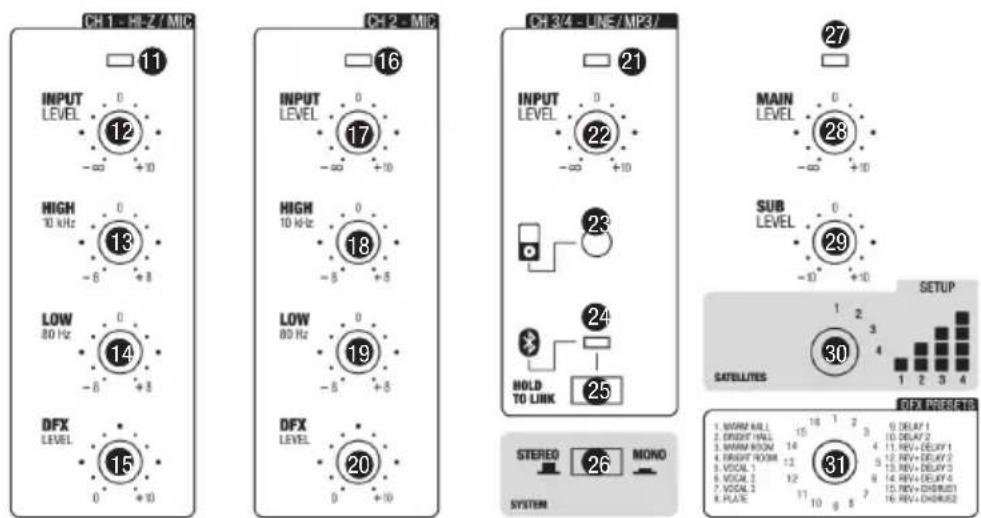

CH 1 - HI-Z / MIC INPUT LEVEL 0 -∞ +10 HIGH 10 kHz 0 -6 +8 LOW 80 Hz 0 -6 +8 DFX LEVEL 15 0 +10 CH 2 - MIC INPUT LEVEL 0 -∞ +10 HIGH 10 kHz 0 -8 +8 LOW 80 Hz 0 -8 +8 DFX LEVEL 20 0 +10 CH 3/4 - LINE / MP3 / INPUT LEVEL 0 -∞ +10 SUB LEVEL 0 -10 +10 HOLD TO LINK 25 STEREO 26 MONO SYSTEM 27 MAIN LEVEL 0 -∞ +10 30 SETUP 1 2 3 4 1 2 3 4 M/FX OFFSET

11 LED CH 1

如果通道 1 (CH 1) 上有音频信号，LED 指示灯亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低通道 1. funziona al limite di distorsione 音量滑块 (12) 的声平。

12 LEVEL CH 1

通道 1 (CH 1) 的音量滑块。向左旋转音量减小，向右旋转音量增大。

13 EQUALIZER HIGH CH 1

通道 1(CH 1) 的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

14 EQUALIZER LOW CH 1

通道 1 (CH 1) 的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

15 LEVEL DFX CH 1

滑块用于将通道1（效果发送）的信号合成到内部数字式效果处理器（通道1的音量效果）上。借助31号旋转式编码器PRESETS选择预设效果。

16 LED CH 2

如果通道 2(CH2) 上有音频信号，LED 指示灯亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低通道 2 音量滑块 (17) 的声平。

17 LEVEL CH 2

通道2(CH2)的音量滑块。向左旋转音量减小，向右旋转音量增大。

18 EQUALIZER HIGH CH 2

通道 2 (CH 2) 的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

19 EQUALIZER LOW CH 2

通道2(CH2)的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

20 LEVEL DFX CH 2

滑块用于将通道2（效果发送）的信号合成到内部数字式效果处理器（通道2的音量效果）上。借助31号旋转式编码器PRESETS选择预设效果。

21 LED CH 3 / 4

如果通道 3 / 4 (CH3/4) 的输入端上有音频信号，LED 指示灯会亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低源播放机（例如键盘、调音台）的音量或音量滑块 22 的声平。

22 LINE IN LEVEL CH 3 / 4

通道 3/4 (CH 3/4) 的音量滑块。向左旋转音量减小，向右旋转音量增大。

23 AUX INPUT

用于源播放机（例如 mp3 播放器）带有 3.5mm 插座的双声道输入端。输入端与线路输入端 3 和 4 并联铺设。借助通道 3/4 LEVEL CH 3/4 或源播放机的音量滑块设定音量。

24 蓝牙 LED

LD CURV 500 ^® 阵列系统的调音台配有蓝牙，也就是说其他蓝牙设备（例如智能手机）的音频文件可在 LD CURV 500 ^® 扬声器上播放（两个设备之间的最大距离大约 10 米）。如果没有蓝牙設備连接到内部蓝牙單元上，蓝色蓝牙 LED 就会每隔大约 3 秒钟短暂闪烁两次，而在连接就绪时 LED 会每隔大约 0.5 秒钟有节奏地闪烁；如果蓝牙 LED 持久亮起，表明蓝牙连接，可以开始播放曲目。借助通道 3/4 LEVEL CH 3/4 或源播放机的音量滑块调节音量。

25 保持连接 (HOLD TO LINK)

如要将内置的蓝牙单元与一个蓝牙设备耦合和连接，按住HOLD to LINK按钮大约3秒钟，直到蓝牙LED指示灯(24)有节奏地闪烁（大约 2Hz ），启用蓝牙设备的蓝牙，并在用户界面上搜索可用的设备。选择条目“LD CURV500”并将蓝牙设备与蓝牙单元耦合。然后即可开始播放曲目。如要结束连接，再次按住HOLD to LINK按钮大约3秒钟。

26 MONO / STEREO

如要输出合成的 Mono 调音台输出信号，将 MONO / STEREO 开关移到按下的位置 MONO（单声道）。如未按下 MONO / STEREO 开关，输出信号即被输出为双声道信号。

27 MAIN LED

如果合成通道上有音频信号，LED指示灯会亮起绿光。一旦LD CURV 500^® 阵列系统在极限范围内运行，LED指示灯就会亮起红光。由于内置音频限制器可以控制过载，短暂亮起的情况并不严重。通过降低输入电平可以避免指示灯持续发亮。

28 主級 (MAIN LEVEL)

合成通道的音量滑块。向左旋转总音量减小，向右旋转总音量增大。

29 子級 (SUB LEVEL)

根據卫星扬声器调节低音炮的音量比例。

30 DSP PRESETS

由于连接的 LD CURV 500 ^® 卫星扬声器数量可能变化（1 - 4 个），必须相应调整 DSP 设置，以使所有四种变化的声音辐射达到均质（调整均衡器和低音）。如果只想在 LD CURV 500 ^® 系统中运行一个卫星扬声器（一个单声道或左右各一个双声道），将旋转式编码器调到数字 1。如要在系统中运行 2 个、3 个或 4 个卫星扬声器，按同样方式进行。

31 DFX PRESETS

可以为您提供 16 种不同的预设效果。使用旋转式编码器，以根据要求选择其中一种预设

连接器、操纵显示元件

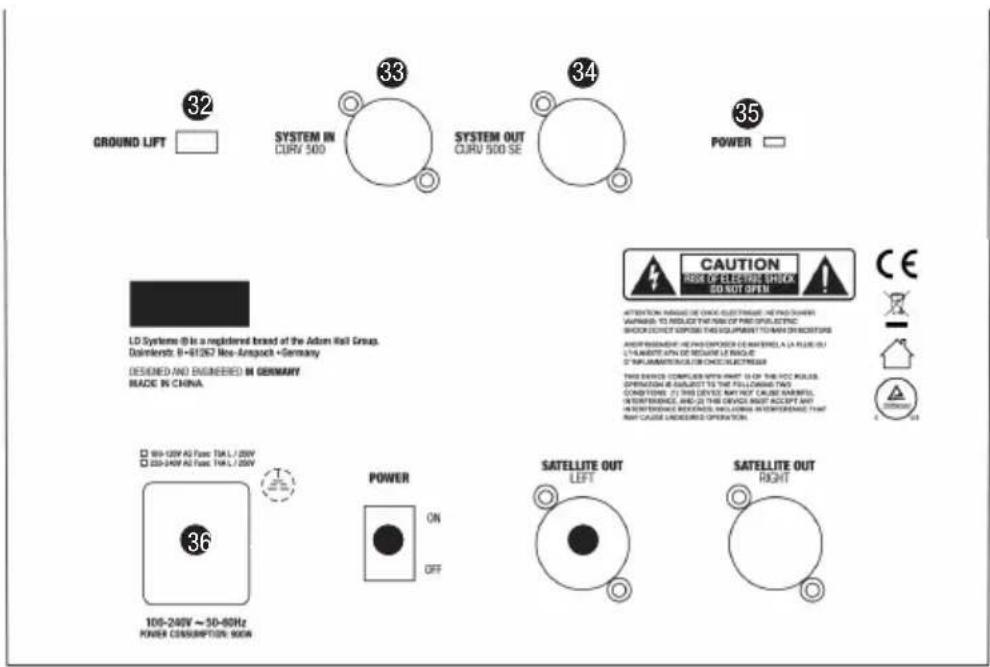

GROUND LIFT 32 SYSTEM IN CURV 500 33 SYSTEM OUT CURV 500 SE 34 POWER 35 LD Systems (D) is a registered brand of the Atom Rail Group. Daimlerds: B-81267 Res-Angack +Germany DESIGNED AND ENGINEERED IN GERMANY RACE IN CHINA POWER ON OFF 100-240V ~ 50-60Hz POWER CONSUMPTION: 900N CAUTION SIZE OF ELECTRIC SWITCH SO NOT OPEN ATTENTION: MARGIN OF CANC ELECTRIC. HE PAID ONER AVANCE TO REDUCIT THE RING OF PART OPUCTRIC BLOCK DO NOT SUPPLY THIS EQUIPMENT TO WITH THE RECEPTURE ASPECTRAPH: HE PAID COMPODER OF MAINTERS, A LA FLUE OR LTA, ARBITA IFN TO BEGUME LE RAG OF IF PAPARAMETER ON ICE ELECTRUM THIS DEVICE COMPLIERS WITH PRINT IS OF THE MCC ROUTE, OPERATION AT SUBJECT TO THE FOLLOWING TWO COMPETIONS: 2) THIS DEVICE MAY NOT CAUSE MAINTEL INTESTERENCE, AND 2) THIS DEVICE ROOT ACCEPT ANY INTESTERENCE RECEPTS, INCLUDING INTESTERENCE THAT ANY CAUSE UNDERCASE OPERATION. 36 SATELLITE OUT LEFT SATELLITE OUT RIGHT

LDCURV500SE

低音炮扩展部分 LD CURV 500 ^® SE 分别用于补充 LD CURV 500 ^® 阵列系统的低音辐射。此外，低音炮扩展部分还可连接辅助的 LD CURV 500 ^® 卫星扬声器。用集成在 LD CURV 500 ^® S 低音炮上的 DSP（数字信号处理器）和 5 极 XLR 系统缆线对信号进行智能控制，因此不必对系统进行额外的设置。

32 GROUND LIFT

一旦低音炮 LD CURV 500 ^® S 和 LD CURV 500 ^® SE 接到不同的接地电位上，该功能即可防止接地回路。

SYSTEM IN CURV 500

5 极 XLR 插座用于连接 CURV 500 ^® S 低音炮（6 号系统 OUT -> 33 号系统 IN）。供货范围包括一根 5 极 XLR 系统缆线。提示：仅使用带有并联信号线和布满引脚的屏蔽 5 极 XLR 缆线。市面上供应制作的 5 极 XLR 缆线不一定布满所需的引脚。将 CURV 500 ^® SE 用作低音炮扩展部分时，必须按下 LD CURV 500 ^® S 低音炮调音台操作面板上的 MONO / STEREO 开关 (26) (MONO)（单声道）。这时施加的音频信号被合成为单声道。如果 CURV 500 ^® PES 电源扩展套件用于建立双声道扩音系统，将 MONO / STEREO 开关 (26) 移到未按下的位置 STEREO（双声道）。如果 LD CURV 500 ^® S 低音炮的 INPUT LINE 3/4 上存在双声道信号，音频信号即被输出为双声道信号。

SYSTEM OUT CURV 500 SE

5 极 XLR 公螺纹接头用于连接一个辅助的 CURV 500 ^® SE 低音炮扩展部分或 CURV 500 ^® PES 电源扩展套件。

一旦装置正确接上电源并开启，LED 指示灯就会发亮。

36 电源插座和保险丝座

带有集成保险丝座的 IEC 电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

37 电源開/關 (POWER ON / OFF)

装置的供电开关。

38 SATELLITE OUT RIGHT

与 Speakon 兼容的输出端用于控制四个 LD CURV 500 ^® 卫星扬声器。如将 LD CURV 500 ^® PS Power Set 用作双声道套件（或 LD CURV 500 ^® ES 和 LD CURV 500 ^® PES），需用 LD CURV 500 ^® S 低音炮卫星输出端 LEFT（左侧）控制左侧 LD CURV 500 ^® 卫星扬声器。通过扩展低音炮 LD CURV 500 ^® SE (SATELLITE OUT RIGHT) 的卫星输入端控制 LD CURV 500 ^® 卫星扬声器。

39 开锁钮

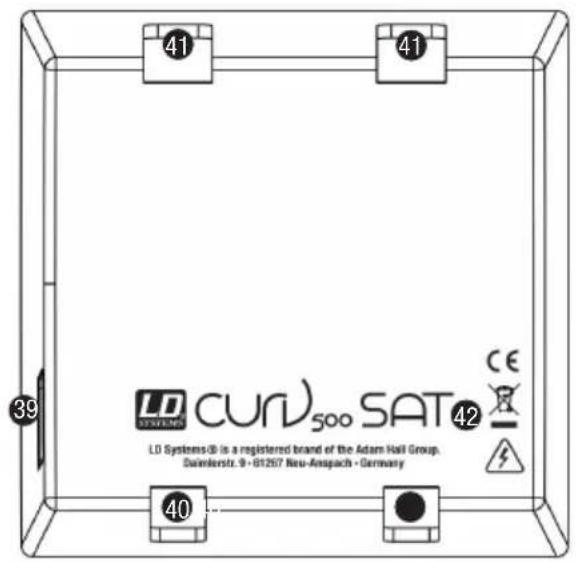

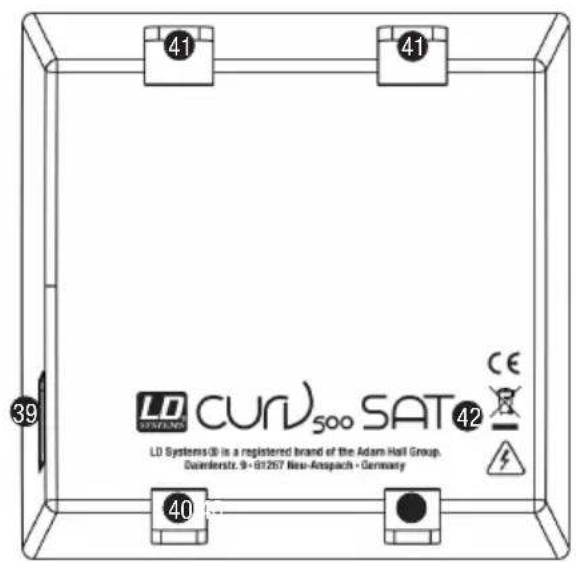

在按下卫星扬声器一侧的开锁钮时，从后面将一个 CURV 500 ^® 卫星扬声器 (LD CURV 500 ^® SAT) 推到 SmartLink ^® 适配器 (LD CURV 500 ^® SLA) 的止挡处为止。注意将卫星扬声器 (40) 的两个导轨正确插入到 SmartLink ^® 适配器或下面卫星扬声器的上方槽子 (41) 中，确保安装牢固并且两个元件的触头相互连接。这时去除开锁钮上的压力，使其重新移到原始位置并锁住接头。按以上所述的相同方式进行，以使系统再扩展一些卫星扬声器。

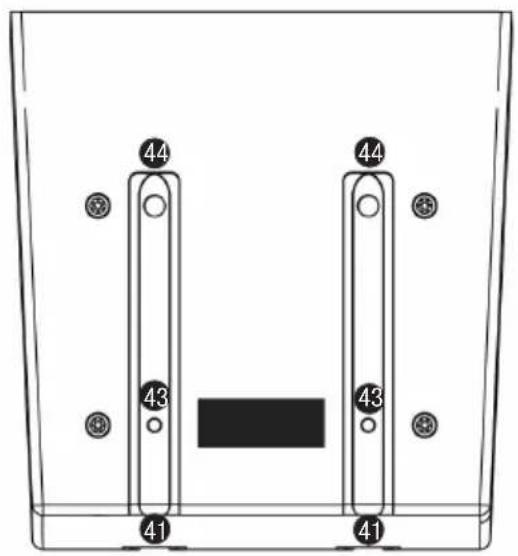

40 导轨 LD CURV 500 SATELLIT

41 开槽 SMARTLINK® 适配器或.LD CURV 500 SATELLIT

42 M3 螺纹

固定安装时固定 LD CURV 500 ^® 卫星扬声器用的 M3 螺纹。

43 LOCKING SYSTEM / 锁定系统

44 联系

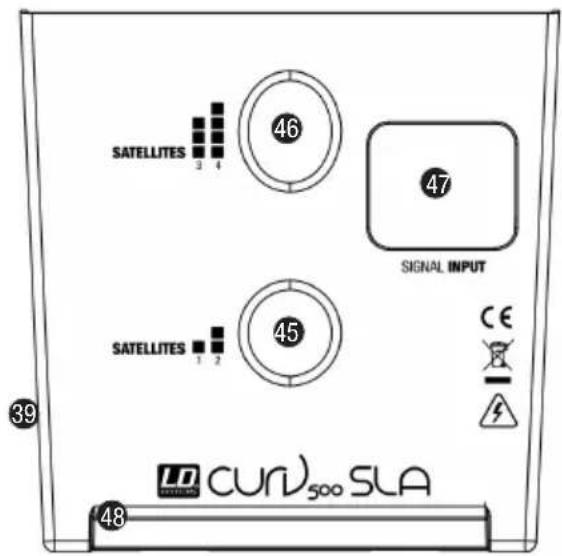

45 卫星扬声器 1/2

用于 1 至 2 个卫星扬声器的法兰（垂直位置）。

46 卫星扬声器 3/4

用于 3 至 4 点卫星扬声器的法兰（前倾位置）。

47 输入信号

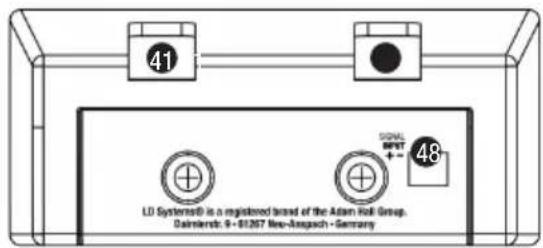

与 Speakon 兼容的扬声器输入端。扬声器输入端 INPUT SIGNAL (47) 用缆线与接线盒接头 (48) 并联。

48 接线盒接头

接线盒接头用于固定安装和桌面应用（接线盒在供货范围内）。扬声器输入端 INPUT SIGNAL (47) 用缆线与接线盒接头 (48) 并联。

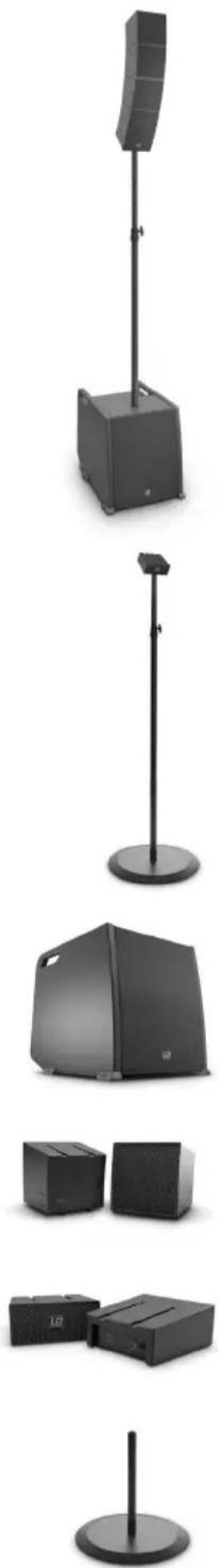

LD CURV 500®套件、扩展部分和配件

LD CURV 500® ES

Set 包含以下部分：

2x LD CURV 500® SAT 卫星扬声器

LD CURV 500® SLA(W)

SmartLink® 适配器

LD CURV 500® SSB

三脚架基座

扬声器缆线带有与 Speakon 相配的插头 (8 m)

LD CURV 500® SATBAG

用于 4 个卫星扬声器的运输袋和 2 个 SmartLink®适配器

LD CURV 500® SUBPC

CURV 500®低音炮手推车

LD CURV 500® CMB

CURV 500 ^® 卫星扬声器的顶板安装架

LD CURV 500® WMB(W)

CURV 500 ^® 卫星扬声器的墙壁安装架

LD CURV 500® TMB

用于 CURV 500 卫星扬声器的桁架安装转接头(供货范围内不包括桁架夹具)

型号 CURV500ESCURV500AVSCURV500PS
型号: 移动式阵列系统 - Entertainer-Set	移动式阵列系统 - AV-Set	移动式阵列系统 - Power-Set
额定功率 (RMS): 460 W 380 W 920 W
卫星扬声器的数量: 4 2 8
适配器数量: 1 2 2
低音炮数量: 1 1 2
最高连续声压 (SPL): 122 dB	116 dB	128 dB
最高声压(峰值): 128 dB	122 dB	134 dB
低音炮 500S/SE: 10"低音反射
卫星扬声器: 中频扬声器: 1 x 4" / 高频扬声器: 3 x 1" 采用 WaveAhead® 技术 / 16 Ohm
频率范围: 47 Hz - 20 kHz
辐射角 (H x V): 110° 水平, 10° 垂直 (各个卫星扬声器)
放大器: D级
功率 (RMS/Peak): 低音炮: 300 W / 1200 W 卫星扬声器: 2 x 160 W / 2 x 640 W		低音炮: 300 W / 1200 W 卫星扬声器: 2 x 160 W / 2 x 640 W 低音炮扩展部分: 300 W / 1200 W, 1 x 160 W / 1 x 640 W (卫星扬声器)
保护电路: 基于 DSP 的多频带限制器; 短路、过热、过载
低音炮 500S 的特点: 4 通道混频器、蓝牙®、16 项 DFX 预设、4 项系统 DSP 预设、M20 螺纹法兰、3 个符合人机工程学原理的把手
低音炮 500SE 的特 点:		接地环路开关、M20 螺纹法兰、3 个符合人机工程学原理的把手
低音炮 500S 的操纵 元件: 输入电平 (Ch1-4), Hi-Z, Hi/Low EQ (Ch1-2), DFX (Ch1-2), DFX-预设, DSP 预设, 蓝牙连接, 单声道/双声道, 低音炮声平, 总输出声平 (总和)
低音炮 500SE 操纵 元件:		接地环路开关
低音炮 500S 的显示 元件: 信号, 限制器、卡夹、蓝牙、电源
低音炮 500SE 的显示 元件:		电源
低音炮 500S 的连接 器: 1 x Mic/Hi-Z (XLR/6.3mm 插孔、Combo), 1 x Mic (XLR/6.3 mm 插孔、Combo)、2 条线路 (XLR/6.3 mm 插孔、Combo)、3.5 mm 微型插孔、2 个卫星输出端(与 speakOn 兼容)、线路输出端(XLR)、系统输出端(5 极 XLR)、电源
低音炮 500SE 接口:		1 x 旋转圆盘输出端 (与 speakOn 兼容)、系统输入端(5 极 XLR)、系统输出端(5 极 XLR)、电源线 (电源)
低音炮 500S/SE 的外 壳材料: 夹板
低音炮 500S 的表面/ SE: PA 油漆
卫星扬声器的特点: 采用 WaveAhead® 技术、内置分频单元、金属保护栅格、SmartLink® 系统
卫星扬声器的外壳材 料: 压铸铝
卫星扬声器的表面: 粉末涂覆
SmartLink®适配器的 特点: 2 x 16-mm 法兰、用于选配墙壁、顶板、横梁安装的 4 x M6 螺纹、SmartLink® 系统、用于 台式安装的 4 个橡胶支脚
SmartLink®适配器连 接器: 1 个与 speakOn 相配, 1 个接线板
SmartLink®适配器的外 壳材料: 压铸铝
SmartLink®适配器的 表面: 粉末涂覆

供电: 带有功率因数修正 (PFC)	功能的开关电源
电源: IEC
工作电压: 100-240 V AC, 50/60 Hz
最大功耗: 900 W
温度范围: 0°C - 50°C
空气湿度: 相对湿度 10% - 70%	(不凝结)
低音炮 (B x H x T) 尺寸:	325 x 383 x 491 mm
卫星扬声器 (B x H x T)的尺寸:	122 x 122 x 122 mm
SmartLink®适配器尺寸(B x H x T):	122 x 57 x 122 mm
低音炮的重量: 16.5 kg
卫星扬声器的重量: 1.73 kg
适配器重量: 0.54 kg

制造商声明

制造商保证和责任范围

我们当前的保证条款和责任范围见：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。如要维修请联系 Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0。当前的一致性声明可以通过 [e-mail] 询问。

产品的妥善处置

（适用于欧盟和其他欧洲国家内的垃圾分离）产品或所附文件上的该符号表示产品寿命期结束后不得与一般生活垃圾一起处置，以免由于废物处置失控损害环境和人身。请与其他垃圾分开处置该产品，对其进行回收处理以促进持续的循环经济。作为个人用户，您会收到产品经销商或相关地区机构的环保处置方式资料。作为商业用户请联系您的供应商并核实合同规定的设备处置条款。该产品不得与其他商业垃圾一起处置。

漢字

您的正確選擇！

該設備是按嚴格品質要求研發和製造，確保可以正常使用多年。作為高品質音訊產品的製造商，LD Systems 以其製造商的知名度和豐富經驗代表著這一切。請仔細閱讀該操作說明書，確保能夠快速充分地使用 LD Systems 的這款新產品。關於 LD SYSTEMS 的詳情，敬請登入我們的網頁：WWW.LD-SYSTEMS.COM。

安全提示

1. 請仔細閱讀說明書。
2. 請將所有資料和說明書儲存在妥善的地方。
   3.請遵循各項規範。
3. 遵守所有警示。不要去除設備上的安全提示或其他資料。
4. 僅按規定方式使用設備。
   6.僅使用穩固和適當的三角架或緊固件（固定安裝時）。確保牆壁支架安裝正確和牢固。確保設備安裝穩固並不會掉落。
5. 安裝時遵守貴國的相關安全規定。
6. 不要在加熱器、儲熱罐、爐子或其他熱源旁安裝設備和使用。確保設備安裝始終都能充分冷卻並不會過熱。
7. 不要將點燃的蠟燭等燃燒源放在設備上。

10.不要阻塞通風槽

11.該設備僅為室內應用而研發，不要用於水源旁（不適用於特殊的室外設備，在這種情況下請務必遵守標注的以下特殊提示）。設備不要與可燃物、液體或氣體接觸。
12. 確保沒有滴水或噴水流入設備。不要將加有液體的花瓶或飲具等容器放在設備上。

1. 確保物體不要掉入設備裡。

2. 設備配有製造商推薦和規定的配件時方可操作。

15.請不要拆開和改造設備。

16.連接設備之後檢查所有線纜路徑，以免因絆倒而損壞或發生事故。

1. 運輸時注意不要使設備掉落，從而可能造成財物損失和人身傷害。

2. 如果您的設備工作不正常，液體或物體進入設備內，或設備其他方面損壞，立即將其關閉並與電源插座斷開（如若設備工作的話）。只允許指定的專業人員修理該設備。

3. 使用幹布清潔設備。

4. 遵守貴國的相關處置法律。處置包裝時請去除塑膠和紙或紙箱。

5. 必須將塑膠袋儲存在遠離兒童之處。

對於帶有電源的設備：

22.注意：如果設備的電源線纜配有保護觸點，必須將其接在帶有接地安全引線的插座上。請勿讓電源線纜的接地安全引線失效。

23.如果設備發生劇烈的溫度變化（例如運輸後），不要立即關閉設備。濕氣和冷凝液會損壞設備。設備達到室內溫度後方可開啟設備。

1. 將設備接在插座上之前，首先檢查電源電壓和頻率是否與設備標注的數值一致。如果設備配有電壓選擇開關，僅在設備標注的數值與電源數值一致時，才能將設備接在插座上。如果附帶的電源線纜或電源適配器與您的電源插座不相配，請聯絡貴司的電工。

25.不要踩踏電源線纜。確保電源插座、電源適配器和設備插座上的專用帶電線纜未扭曲。

1. 連接設備線續時確保電源線續或電源適配器可以自由接近。如果不用設備或要清潔，切斷設備供電。始終透過插頭或適配器拔出電源線續和電源適配器，不要透過拽拉線續將其拔出插座。嚴禁濕手接觸電源線續和電源適配器。

27.儘量不要很快接通設備，否則可能影響設備的使用壽命。

28.重要提示：僅換上型號和數值相同的保險絲。如果保險絲反復觸發，請聯絡指定的維修中心。

1. 如要完全切斷設備電源，從插座內拔出電源線纜或電源適配器。

2. 如果設備配有一根 Volex 電源線，拔出前必須將相應的 Volex 設備插頭解鎖。也就是說，拽拉電源線纜時設備會滑落和掉落，從而使人致傷並且/或者造成其他損傷。因此始終小心鋪設線纜。

3. 如發生閃電或長時間不用設備，從插座中拔出電源線纜和電源適配器。

32.僅在無電狀態下方可安裝設備（切斷電源插頭的電源）。

33.設備內的粉塵和其他積物會對其造成損壞。根據環境條件（粉塵、煙鹼、霧氣等）由合格的專業人員定期保養或清潔（不提供保證），以防止過熱和失靈。

34.與可燃物的距離必須至少為0.5m。

注意

嚴禁取下防護板，否則產生電擊危險。設備內沒有操作人員可以修理或保養的的零部件。僅讓合格的維修人員進行保養和修理。

等邊三角形閃電標誌警告設備記憶體在會引起電擊的未絕緣危險電壓。

帶有感嘆號的等邊三角形標誌表示重要的操作保養提示。

务请注意音频产品的高音量！

本设备适用于专业用途。本设备的商业运行受适用的国家事故预防法规和指令管辖。作为一个制造商，Adam Hall 负有明确指出潜在健康风险的法定义务。

高音量和连续负载会造成听力损伤：在本产品的使用过程中可能会产生高声压级（SPL），给艺术家、工作人员和观众造成无法挽回的听力损伤。

为防止可能的听力损伤，应避免长时间在高音量下倾听。

即使时间较短，高音量也可能会造成听力损伤。务请始终将音量保持在舒适的水平。

* CURV500S、CURV500SE 适于在下列环境中的电磁条件下工作：住宅、商业和轻工业环境和城郊区域。该装置不适于采用机架安装。
*启动峰值电流：8.86 A
*本设备符合 FCC 第 15 条中所述要求。操作必须满足两个条件：（1）该设备不会造成有害干扰；（2）该设备必须可接受所有外部干扰，即使它们会导致不必要的操作影响。任何未经合规主管人员明确授权的变动或修改都可能导致运行许可失效。
提示：该设备已通过测试并符合 FCC 规定项下第 15 部分 B 类数字式设备的极限值。这些极限值为住宅安装提供了充分的抗干扰保护。本设备会产生并使用高频能量并能辐射这些能量。如非根据制造商说明进行安装和操作，则无线电/电视接收中可能出现干扰。就此而言，无法保证特定安装中不出现感应干扰。如果本设备在无线电和/或电视接收中受到干扰，并且该状态可通过设备通电和断电加以验证，则用户应尝试通过下列一项或多项措施消除干扰：
- 重新定位接收天线，或采用不同的设置。
- 增加设备和接收器之间的距离。
- 将设备连接到其他未连接接收器的电路。
- 如有任何疑问，请联系经销商或经验丰富的收音机/电视技术员。

引言

CURV 500®結構緊湊、運輸方便，它是一個易於設定的陣列系統，帶有最多4個聯鎖衛星揚聲器，該系統可用一個Smart Link®適配器操作。元件尺寸只有12×12 cm，採用WaveAhead®技術並配有LD Systems，一個4”和三個1”驅動器可以高的壓力和動力學確保連續而詳細的播放。

10"低音反射式低音炮裝有DSP控制的D級CURV 500®放大器，CURV 500配有限制器，可防止短路、過熱和高壓，並裝有一個帶有16項數字式預設效果的四通道混頻器和藍牙®。與Combo和speakON相容的插座具有諸多的連接方式，為此低音炮配有四個數位式系統預設功能、一個M20螺紋法蘭和三個符合人機工程原理的把手。在用於移動式和固定式應用場合的三個套件中，舒適的CURV 500®具有重量輕、輻射範圍大、距離遠的特點。

一般說明

調試前必須將 LD Systems CURV 500®陣列系統的低音炮垂直放在平整面的支腳上。由於存在整個系統失控移動的危險，請勿在滾動車上操作該系統。如此可能引起事故和損壞。為了確保充分冷卻，操作時必須在低音炮背面與牆壁等其他物體之間至少保持 50 cm 的距離。請確保系統以及連接的調音台、CD 播放機等設備與音頻和電源連接器連接正確。僅使用直徑適當且完好的纜線，並將纜線卷完全展開。必要時請使用纜線橋架，以避免因電纜鬆動而絆倒的情況。請勿將此設備直接安裝在邊緣。請勿將低音炮放在桌子上。為了在打開所連接的設備時避免不必要的背景雜音，請總是將您的系統作為最後一個打開並作為第一個關閉。

安装

CURV 500® LD 陣列系統採用模組式結構，可以實現諸多的不同設定。下述結構的 LD CURV 500® ES Entertainer Set 系統具有代表性。其他套件的範例見該說明書的後面幾頁。

LD CURV 500® ES Entertainer Set 由四個部分構成：

A. 帶有調音台的一體式 DSP（數位式信號處理器）低音炮和用於系統元件的 D 級末級。
B. 高度可調的分隔棒。
C. SmartLink®適配器作為 4 個 CURV 500®陣列衛星的基座。
D. 4 個 CURV 500®陣列衛星採用取得專利的點擊機構和 WaveAhead®技術。

在低音炮 (A) 安裝在適當位置之後，將分隔棒 (B) 旋到低音炮（上側的法蘭）上。使用 1 個或 2 個 CURV 500® 衛星揚聲器時，將帶有後部法蘭（衛星揚聲器 1+2 的標記，垂直位置，插圖 E）的 SmartLink® 適配器 (C) 插到分隔棒的上部，使用帶有前部法蘭（衛星揚聲器 3+4 的標記，前傾位置，插圖 F）的 3 個或 4 個 CURV 500® 衛星揚聲器。這時在按下衛星揚聲器一側的彈性開鎖鈕時，將一個 CURV 500® 衛星揚聲器 (D) 從後側推到 SmartLink® 適配器 (C) 的止擋處。注意將衛星揚聲器的兩個導軌正確插入到 SmartLink® 適配器上側的槽子中，確保安裝牢固和兩個元件觸頭的連接。這時去除開鎖鈕上的壓力，將開鎖鈕重新移到原始位置並鎖緊接頭。按以上所述的相同方式進行，為系統再擴展一些衛星揚聲器。這時借助附帶的揚聲器纜線將 CURV 500® 低音炮的揚聲器輸出端 SATELLITE OUT 與 SmartLink® 適配器的揚聲器輸入端 INPUT SIGNAL (G) 連接在一起。卸下時請按相反順序進行。固定安裝和在桌面上使用時，SmartLink® 適配器的背面裝有一個接線盒接頭（插圖 H，接線盒在供貨範圍內）。揚聲器輸入端 INPUT SIGNAL (G) 用纜線與接線盒接頭 (H) 並聯連接。

對稱麥克風或儀器輸入端（XLR/6.3毫米插孔Combo）。也可使用非對稱的麥克風或儀器纜線（單聲道插孔）。注意按以下所述的那樣調節開關2。提示：XLR輸入插孔上有一個用於對電容式麥克風供電的12V幻像電源。

2 HI-Z 開關

將通道 1 用作麥克風通道時將 HI-Z 開關移到未按下的位置。用作儀器通道（例如吉他），將 HI-Z 開關移到按下的位置。

3 INPUT MIC

對稱麥克風輸入端（XLR/6.3 mm 插孔 Combo）。亦可使用非對稱的麥克風纜線（單通道插孔）。提示：XLR 輸入插孔上有一個用於對電容式麥克風供電的 12V 幻像電源。

4 INPUT LINE 3 + 4

帶有 XLR/ 6.3 mm 插孔 Combo 插座的對稱線路輸入端用於連接源播放機（例如調音台、鍵盤）。將 CURV 500® ES Entertainer Set 用作單聲道套件（將陣列衛星一起裝在分隔棒上）時，必須按下調音台操作面板上的開關 MONO / STEREO（單聲道/雙聲道）(26)(單聲道）。這時施加的音訊信號合成為單聲道。如將 CURV 500® ES Entertainer Set 用作雙聲道套件（左右分別安裝 2 個陣列衛星）或使用 CURV 500® PS Power Set（雙聲道），將 MONO / STEREO 開關 (26)移到未按下的位置 STEREO（雙聲道）。施加的雙聲道音訊信號被輸出為雙聲道。後者適用於使用 LD CURV 500® AVS 雙聲道 A/V 套件（開關 26 ->雙聲道）的情形。

5 LINE OUT MONO MIX

帶有 XLR 公螺紋接頭的對稱線路輸出端。將調音台複合信號輸出為單聲道。

6 SYSTEM OUT CURV 500 SE

5 極 XLR 公螺紋接頭用於連接 CURV 500® SE 低音炮擴展部分或 CURV 500® PES 電源擴展套件。使用 CURV 500® SE 低音炮擴展部分時，必須按下調音台操作面板上的 MONO / STEREO 開關 (26)（單聲道）。這時施加的音訊信號被合成為單聲道。如果 CURV 500® PES 電源擴展套件用於建立雙聲道擴音系統，將 MONO / STEREO 開關 (26) 移到未按下的位置 STEREO（雙聲道）。如果 INPUT LINE 3 / 4 上有雙聲道信號，將音訊信號輸出為雙聲道。

7 POWER LED

一旦設備正確接上電源並開啟，LED指示燈就會亮起。

8 電源插座和保險絲座

帶有集成保險絲座的 IEC 電源插座。供貨範圍內列有適當的電源纜線。重要提示：僅換上與工作電壓一致的保險絲。請注意外殼上的印字。如果保險絲反復觸發，請聯絡指定的維修中心。

與 Speakon 相容的輸出端用於控制 LD CURV 500® 衛星揚聲器。每個輸出端的四個 LD CURV 500® 衛星揚聲器可以同步運行（例如用於擴音）。將 CURV 500® ES Entertainer Sets 用作單聲道套件時，使用衛星輸出端 LEFT 控制 LD CURV 500 衛星揚聲器，必須按下調音台操作面板上的 MONO / STEREO 開關(26)（單聲道）。如將 LD CURV 500® ES Entertainer Set 用作雙聲道套件（左右分別佈置 2 個 LD CURV 500 衛星揚聲器）或使用 LD CURV 500® AVS A/V 套件，使用左右兩個衛星輸出端控制 LD CURV 500® 衛星揚聲器並將 MONO / STEREO 開關(26)移到未按下的位置 STEREO（雙聲道）。施加的雙聲道音訊信號被輸出為雙聲道。如將 LD CURV 500® PS Power Set 用作雙聲道套件（或將 LD CURV 500® ES 和 LD CURV 500® PES 組合在一起），需要使用衛星輸出端（左側）控制左側 LD CURV 500® 衛星揚聲器。透過擴展低音炮 SATELLITE OUT RIGHT 的衛星輸出端控制右側 LD CURV 500® 衛星揚聲器。

CH 1 - HL-2 / MIC INPUT LEVEL 0 -∞ +10 HIGH 10 kHz 0 -6 +8 LOW 80 Hz 0 -8 +8 DFX LEVEL 15 0 +10 CH 2 - MIC INPUT LEVEL 0 -∞ +10 HIGH 10 kHz 0 -5 +8 LOW 80 Hz 0 -5 +8 DFX LEVEL 20 0 +10 CH 3/4 - LINE / MP3/ INPUT LEVEL 0 -∞ +10 SUB LEVEL 0 -10 +10 HOLD TO LINK 25 MAIN LEVEL 0 -∞ +10 27 SETUP 1 2 3 30 STEREO 26 MONO SYSTEM 1. MAIN MILL 15 1 2 3 0 DELAY 1 2. DRYF HALL 14 15 DELAY 2 3. MAIN ROOM 12 14 4 11 REV+ DELAY 1 4. DRYF ROOM 12 15 DELAY 2 5. VOCAL 12 16 DELAY 3 6. VOCAL 12 17 DELAY 4 7. VOCAL 12 18 DELAY 5 8. PLATE 12 19 DELAY 6 9. PLATE 12 20 DELAY 7 10. PLATE 12 21 DELAY 8 11. PLATE 12 22 DELAY 9 12. PLATE 12 23 DELAY 10 13. PLATE 12 24 DELAY 11 14. PLATE 12 25 DELAY 12 15. PLATE 12 26 DELAY 13 16. PLATE 12 27 DELAY 14 17. PLATE 12 28 DELAY 15 18. PLATE 12 29 DELAY 16 19. PLATE 12 30 DELAY 17 20. PLATE 12 31 DELAY 18 SATELLITES 1 2 3 4 FIX INSERTER

11 LED CH 1

如果通道 1 (CH 1) 上有音訊信號，LED 指示燈亮起綠光；一旦 LED 指示燈亮起紅光，失真度通道運行。如要避免失真，降低通道 1 音量滑塊 (12) 的聲平。

12 LEVEL CH 1

通道 1 (CH 1) 的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

13 EQUALIZER HIGH CH 1

通道 1 (CH 1) 的高低音頻帶等化器。向左旋轉高低音頻帶降低，向右旋轉高低音頻帶提高。在中位（鎖定部位）等化器不工作。

14 EQUALIZER LOW CH 1

通道1(CH1)的低音等化器。向左旋轉低音降低，向右旋轉低音提高。在中位（鎖定部位）等化器不工作。

15 LEVEL DFX CH 1

滑塊用於將通道 1（效果發送）的信號合成到內部數位式效果處理器（通道 1 的音量效果）上。借助 31 號旋轉式編碼器 PRESETS 選擇預設效果。

16 LED CH 2

如果通道 2 (CH 2) 的輸入端有音訊信號，LED 指示燈亮起綠光；一旦 LED 指示燈亮起紅光，失真度通道運行。如要避免失真，降低通道 2 音量滑塊 (17) 的聲平。

17 LEVEL CH 2

通道2(CH2)的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

18 等化器 HIGH CH 2

通道 2 (CH 2) 的高低音頻帶等化器。向左旋轉頻帶水準降低，向右旋轉頻帶水準升高。在中位（鎖定部位）等化器不工作。

19 EQUALIZER LOW CH 2

通道2(CH2)的低音等化器。向左旋轉低音降低，向右旋轉低音提高。在中位（鎖定部位）等化器不工作。

20 LEVEL DFX CH 2

滑塊用於將通道 2（效果發送）的信號合成到內部數位式效果處理器（通道 2 的音量效果）上。借助 31 號旋轉式編碼器 DFX PRESETS 選擇預設效果。

21 LED CH 3 / 4

如果通道 3 / 4 (CH3/4) 的輸入端上有音訊信號，LED 指示燈會亮起綠光；一旦 LED 指示燈亮起紅光，失真度通道運行。如要避免失真，降低源播放機（例如鍵盤、調音台）的音量或音量滑塊 22 的聲平。

22 LINE IN LEVEL CH 3 / 4

通道3/4(CH3/4)的音量滑塊。向左旋轉音量減小，向右旋轉音量增大。

23 AUX INPUT

用於源播放機（例如 mp3 播放機）帶有 3.5mm 插座的雙聲道輸入端。輸入端與線路輸入端 3 和 4 並聯鋪設。借助通道 3/4 LEVEL CH 3/4 或源播放機的音量滑塊設定音量。

24 藍牙 LED

LD CURV 500® 陣列系統的調音台配有藍牙，也就是說其他藍牙設備（例如智慧手機）的音訊文檔可在 LD CURV 500® 揚聲器上播放（兩個設備之間的最大距離大約 10 米）。如果沒有藍牙設備連接到內部藍牙單元上，藍色藍牙 LED 就會每隔大約 3 秒鐘短暫閃爍兩次，而在連接就緒時 LED 會每隔大約 0.5 秒鐘有節奏地閃爍；如果藍牙 LED 持久亮起，表明藍牙連接，可以開始播放曲目。借助通道 3/4 LEVEL CH 3/4 或源播放機的音量滑塊調節音量。

25 保持連接 (HOLD TO LINK)

如要將內置的藍牙單元與一個藍牙設備耦合和連接，按住 HOLD to LINK 按鈕大約 3 秒鐘，直到藍牙 LED 指示燈 (24)有節奏地閃爍（大約 2 Hz），啟用藍牙設備的藍牙，並在使用者介面上搜索可用的設備。選擇條目「LD CURV500®」並將藍牙設備與藍牙單元耦合。然後即可開始播放曲目。如要結束連接，再次按住 HOLD to LINK 按鈕大約 3 秒鐘。

26 MONO / STEREO

如要輸出合成的 Mono 調音台輸出信號，將 MONO / STEREO 開關移到按下的位置 MONO（單聲道）。如未按下 MONO / STEREO 開關，輸出信號即被輸出為雙聲道信號。

27 MAIN LED

如果合成通道上有音訊信號，LED指示燈會亮起綠光。一旦LD CURV 500®陣列系統在極限範圍內運行，LED指示燈就會亮起紅光。由於內置音訊限制器可以控制超載，短暫亮起的情況並不嚴重。透過降低輸入電平可以避免指示燈持續發亮。

28 主級 (MAIN LEVEL)

合成通道的音量滑塊。向左旋轉總音量減小，向右旋轉總音量增大。

29 子級 (SUB LEVEL)

根據衛星揚聲器調節低音炮的音量比例。

30 DSP PRESETS

由於連接的 LD CURV 500® 衛星揚聲器數量可能變化（1 - 4 個），必須相應調整 DSP 設定，以使所有四種變化的聲音輻射達到均質（調整等化器和低音）。如果只想在 LD CURV 500® 系統中運行一個衛星揚聲器（一個單聲道或左右各一個雙聲道），將旋轉式編碼器調到數位 1。如要在系統中運行 2 個、3 個或 4 個衛星揚聲器，按同樣方式進行。

31 DFX PRESETS

可以為您提供 16 種不同的預設效果。使用旋轉式編碼器，以根據要求選擇其中一種預設。

連接器、操縱顯示元件

GROUND LIFT 32 SYSTEM IN CURV 500 33 SYSTEM OUT CURV 500 SE 34 POWER 35 LD Systems @ is a registered brand of the Adorn Rail Group. Daimleritz: D-81267 Nox-Anagack + Germany DESIGNED AND INSURED IN GERMANY MADE IN CHINA CAUTION RIDE OF ELECTRIDE WHICH DO NOT OPEN ATTENTION ISSUE OF CHADS ELECTRIDE. NE PASQUINER WHAND TO REDUCT THE RAIL OF FIRE OPERATING SHORT COOT SHOWN THIS EQUIPMENT WITH ON MOBILITY ASSEMBMENT NE PAS DEPOSER DES METERING A LA PLANS OU LHYDRIVE RAIN OR REQUISE LE RARELL IT IS MAXIMUM SLIDE DISCUIT/LEIGHT THIS SERVICE COMPLIERS WITH PART 1 OF THE PCC RAILER. OPERATION IS SUBJECT TO THE FOLLOWING THIS COMPLETION. (1) THIS DEVICE MAY NOT CAUSE MINIMUM INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTENDED RESIDENCE. INCLUDING INTERFERENCE THAT NAT CAUSE UNLESSIBLE UPON SUN. POWER ON OFF SATELLITE OUT LEFT SATELLITE OUT RIGHT 100-240V ~ 50-60Hz POWER CONSUMPTION: NOW

LDCURV500SE

低音炮擴展部分 LD CURV 500® SE 分別用於補充 LD CURV 500® 隣列系統的低音輻射。此外，低音炮擴展部分還可連接輔助的 LD CURV 500® 衛星揚聲器。用集成在 LD CURV 500® S 低音炮上的 DSP（數位訊號處理器）和 5 極 XLR 系統纜線對信號進行智慧控制，因此不必對系統進行額外的設定。

32 GROUND LIFT

一旦低音炮 LD CURV 500® S 和 LD CURV 500® SE 接到不同的接地電位上，該功能即可防止接地回路。

33 SYSTEM IN CURV 500

5 極 XLR 插座用於連接 CURV 500® S 低音炮（6 號系統 OUT -> 33 號系統 IN）。供貨範圍包括一根 5 極 XLR 系統纜線。提示：僅使用帶有並聯信號線和佈滿引腳的遮罩 5 極 XLR 纜線。市面上供應製作的 5 極 XLR 纜線不一定佈滿所需的引腳。將 CURV 500® SE 用作低音炮擴展部分時，必須按下 LD CURV 500® S 低音炮調音台操作面板上的 MONO / STEREO 開關 (26) (MONO)（單聲道）。這時施加的音訊信號被合成為單聲道。如果 CURV 500® PES 電源擴展套件用於建立雙聲道擴音系統，將 MONO / STEREO 開關 (26) 移到未按下的位置 STEREO（雙聲道）。如果 LD CURV 500® S 低音炮的 INPUT LINE 3/4 上存在雙聲道信號，音訊信號即被輸出為雙聲道信號。

34 SYSTEM OUT CURV 500 SE

5 極 XLR 公螺紋接頭用於連接一個輔助的 CURV 500® SE 低音炮擴展部分或 CURV 500® PES 電源擴展套件。

35 POWER LED

一旦設備正確接上電源並開啟，LED指示燈就會亮起。

41 41 39 LD Systems® CURV500 SAT42 CE Daimlerstr. 9 - 61257 Neu-Anspach - Germany 40 40

44 43 44 43 41 41

SATELLITES 3 4 46 47 SIGNAL INPUT SATELLITES 1 2 45 CE - + - 48 LD CURV₅₀₀ SLA 39

帶有集成保險絲座的 IEC 電源插座。供貨範圍包括一根適當的電源纜線。重要提示：僅換上與工作電壓一致的保險絲。請注意外殼上的印字。如果保險絲反復觸發，請聯絡指定的維修中心。

與 Speakon 相容的輸出端用於控制四個 LD CURV 500®衛星揚聲器。如將 LD CURV 500® PS Power Set 用作雙聲道套件（或 LD CURV 500® ES 和 LD CURV 500® PES），需用 LD CURV 500® S 低音炮衛星輸出端 LEFT（左側）控制左側 LD CURV 500®衛星揚聲器。透過擴展低音炮 LD CURV 500® SE (SATELLITE OUT RIGHT) 的衛星輸入端控制 LD CURV 500®衛星揚聲器。

39 開鎖鈕

在按下衛星揚聲器一側的開鎖鈕時，從後面將一個 CURV 500® 衛星揚聲器 (LD CURV 500® SAT) 推到 SmartLink® 適配器 (LD CURV 500® SLA) 的止擋處為止。注意將衛星揚聲器 (40) 的兩個導軌正確插入到 SmartLink® 適配器或下面衛星揚聲器的上方槽子 (41) 中，確保安裝牢固並且兩個元件的觸頭相互連接。這時去除開鎖鈕上的壓力，使其重新移到原始位置並鎖住接頭。按以上所述的相同方式進行，以使系統再擴展一些衛星揚聲器。

40 導軌 LD CURV 500 SATELLIT

41 開槽 SMARTLINK® 適配器或.LD CURV 500 SATELLIT

42 M3 螺紋

固定安裝時固定 LD CURV 500®衛星揚聲器用的 M3 螺紋。

用於 1 至 2 個衛星揚聲器的法蘭（垂直位置）。

46 衛星揚聲器 3 / 4

用於 3 至 4 點衛星揚聲器的法蘭（前傾位置）。

47 輸入信號

與 Speakon 相容的揚聲器輸入端。揚聲器輸入端 INPUT SIGNAL (47) 用纜線與接線盒接頭 (48) 並聯。

48 接線盒接頭

接線盒接頭用於固定安裝和桌面應用（接線盒在供貨範圍內）。揚聲器輸入端 INPUT SIGNAL (47) 用纜線與接線盒接頭 (48) 並聯。

LD CURV 500®套件、擴展部分和配件

LD CURV 500® ES

Set 包含以下部分：

1 個 LD CURV 500 ^® S 低音炮
1 個 LD CURV 500 ^® DB 分隔棒
1 個 LD CURV 500® SLA SmartLink®適配器
4 個 LD CURV 500® SAT 衛星揚聲器
1x LD CURV 500® CABLE1 揚聲器纜線帶有與 Speakon 相容的插頭 (2.2 m)

1 根電源纜線

1 個 LD CURV 500® S 低音炮

1 個 LD CURV 500® SE 低音炮擴展部分
2 個 LD CURV 500® DB 分隔棒
2 個 LD CURV 500® SLA SmartLink® 適配器
8 個 LD CURV 500® SAT 衛星揚聲器
1 個 LD CURV 500® CABLE3 5 極 XLR 系統纜線 (10 m)
2 個 LD CURV 500® CABLE1 揚聲器纜線帶有與 Speakon 相容的插頭 (2.2 m)
2 根電源纜線

LD CURV 500® AVS(W)

套件包含以下部分：

1x LD CURV 500® S 低音炮
2x LD CURV 500® SLA SmartLink®適配器
2x LD CURV 500® SAT 衛星揚聲器
2x LD CURV 500® CABLE2 揚聲器纜線、接線盒 (3 m) 上與 Speakon 相容的插頭
1x 電源纜線

LD CURV 500® PES(W)

套件包括以下部分：

1x LD CURV 500 ^® SE 低音炮擴展部分
1x LD CURV 500 ^® DB 分隔棒
1x LD CURV 500® SLA SmartLink®適配器
4x LD CURV 500® SAT 衛星揚聲器
1x LD CURV 500® CABLE3 5 極 XLR 系統纜線 (10 m)
1x LD CURV 500® CABLE1 揚聲器纜線帶有與 Speakon 相容的插頭 (2.2 m)
1x 電源纜線

用於 4 個衛星揚聲器的運輸袋和 2 個 SmartLink®適配器

LD CURV 500® SUBPC

CURV 500®低音炮手推車

LD CURV 500® CMB

CURV 500®衛星揚聲器的頂板安裝架

LD CURV 500® WMB(W)

CURV 500®衛星揚聲器的牆壁安裝架

LD CURV 500® TMB

用於 CURV 500 衛星揚聲器的桁架安裝轉接頭(供貨範圍內不包括桁架夾具)

型號	CURV500ES CURV500AVS CURV500PS
型號:	移動式陣列系統-ENTERTAINER-SET	移動式陣列系統-AV-SET	移動式陣列系統-POWER-SET
額定功率(RMS): 460 W 380 W 920 W
衛星揚聲器的數量: 4 2 8
適配器數量: 1 2 2
低音炮數量: 1 1 2
最高連續聲壓(SPL): 122 DB 116 DB 128 DB
最高聲壓(峰值): 128 DB 122 DB 134 DB
低音炮500S/SE: 10"低音反射
衛星揚聲器: 中頻揚聲器: 1 X 4" / 高頻揚聲器:3 X 1" 採用WAVEAHEAD®技術/16 OHM
頻率範圍: 47 HZ - 20 KHZ
輻射角(HXV): 110°水準,10°垂直(各個衛星揚聲器)
放大器: D級
功率(RMS/PEAK): 低音炮:300 W/1200 W 衛星揚聲器:2 X 160 W/2 X 640 W			低音炮:300 W/1200 W 衛星揚聲器:2 X 160 W/2 X 640 W 低音炮擴展部分:300 W/1200 W,1 X 160 W/1 X 640 W(衛星揚聲器)
保護電路: 基於DSP的多頻帶限制器;短路、過熱、超載
低音炮500S的特點: 4通道混頻器、藍牙®、16項DFX預設、4項系統DSP預設、M20螺紋法蘭、3個符合人機工程學原理的把手 合人機工程學原理的把手
低音炮500SE的特點:			接地環路開關、M20螺紋法蘭、3個符合人機工程學原理的把手
低音炮500S的操縱元件: 輸入電平(CH1-4),HI-Z,HI/LOW EQ(CH1-2),DFX(CH1-2),DFX-預設,DSP預設,藍牙連接,單聲道/雙聲道,低音炮聲平,總輸出聲平(總和)
低音炮500SE操縱元件:			接地環路開關
低音炮500S的顯示元件: 信號,限制器、卡夾、藍牙、電源
低音炮500S的顯示元件: 電源
低音炮500S的連接器: 1 X MIC/HI-Z(XLR/6.3MM插孔、COMBO),1 X MIC(XLR/6.3 MM插孔、COMBO)、2條線路(XLR/6.3 MM插孔、COMBO)、3.5 MM微型插孔、2個衛星輸出端(與SPEAKON相容)、線路輸出端(XLR)、系統輸出端(5極XLR)、電源
低音炮500SE介面: 1 X旋轉圓盤輸出端(與SPEAKON相容)、系統輸入端(5極XLR)、系統輸出端(5極XLR)、電源線(電源)
低音炮500S/SE的外殼材料: 夹板
低音炮500S的表面/ SE: PA油漆
衛星揚聲器的特點: 採用WAVEAHEAD®技術、內置分頻單元、金屬保護柵格、SMARTLINK®系統
衛星揚聲器的外殼材料: 壓鑄鋁
衛星揚聲器的表面: 粉末塗覆
SMARTLINK®適配器的特點: 2 X 16-MM法蘭、用於選配墻壁、頂板、橫樑安裝的4 X M6螺紋、SMARTLINK®系統、用於臺式安裝的4個橡膠支腳
SMARTLINK®適配器連接器: 1個與SPEAKON相配,1個接線板
SMARTLINK®適配器的外殼材料: 壓鑄鋁
SMARTLINK®適配器的表面: 粉末塗覆
供電: 帶有功率因數修正(PFC)功能的開關電源

電源：

IEC

工作電壓：100-240 V AC, 50/60 HZ

最大功耗：900 W

溫度範圍： 0^ - 50^

空氣濕度:	相對濕度 10% - 70%(不凝結)
低音炮 (B X H X T) 尺寸:	325 X 383 X 491 MM
衛星揚聲器 (B X H X T)的尺寸:	122 X 122 X 122 MM
SMARTLINK® 適配器尺寸(B X H X T):	122 X 57 X 122 MM
低音炮的重量: 16.5 KG
衛星揚聲器的重量: 1.73 KG

適配器重量：0.54 KG

製造商聲明

製造商保證和責任範圍

我們當前的保證條款和責任範圍，請登入：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。如要維修，請聯絡Adam Hall GmbH，地址：Daimlerstraße 9, 61267 Neu Anspach，郵遞區號：61267 / 電子郵箱 [e-mail] / +49 (0)6081 / 9419-0。當前的一致性聲明可以透過 [e-mail] 詢問。

產品的妥善處置

（適用於歐盟和其他歐洲國家內的垃圾分離）產品或所附檔上的該符號表示產品壽命期結束後不得與一般生活垃圾一起處置，以免由於廢物處置失控損害環境和人身。請與其他垃圾分開處置該產品，對其進行回收處理以促進的迴圈經濟。作為個人使用者，您會收到產品經銷商或相關地區機構的環保處置方式資料。作為商業使用者，請您的供應商並核實合約規定的設備處置條款。該產品不得與其他商業垃圾一起處置。

根據NCC低功率電波輻射性電機管理辦法規定：

(1)第十二條經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。(2)第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

CONFIGURATION EXAMPLES / KONFIGURATIONSBEISPIELE / EXEMPLES DE CONFIGURATION / EJEMPLOS DE CONFIGURACIÓN / PRZYKŁADY KONFIGURACJI / ESEMPI DI CONFIGURAZIONE / 设置示例 / 設定範例

LD CURV 500 ^® ES (Mono)
